Калитка из профнастила

Разновидности петель

Важно правильно подобрать крепежи, принимая во внимание вес двери и ее размеры. Для тяжелых металлических дверей современной промышленностью выпускаются следующие виды петель:

1. Цилиндрические. Самые популярные, поскольку дают возможность открыть ворота на максимальный угол. В числе недостатков — сложности с закреплением на плоской поверхности.
2. Каплевидные. Являются разновидностью цилиндрических петель.
3. Шестигранные.
4. Квадратные. Используются крайне редко.

В этой статье вы узнаете, как правильно приварить петли Независимо от формы сечения, дверная петля представляет собой деталь, состоящую как минимум из двух элементов. В самых простых петлях соединение этих элементов выполняется за счет штыря и ответного паза. Их главным преимуществом является дешевизна и простота дальнейшего обслуживания (смазки). В то же время простые петли быстрее выходят из строя.

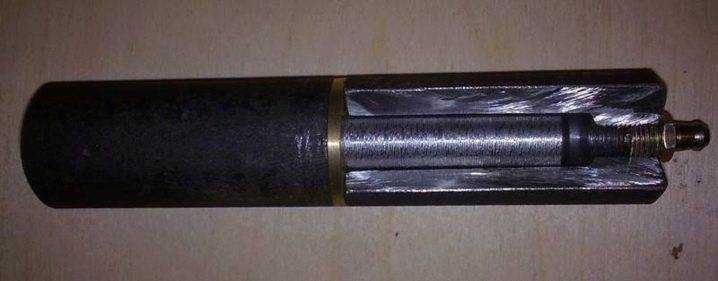

В более сложных конструкциях на конце штыря присутствует подвижно закрепленный шарик (шариковые петли), функция которого — заменить трение скольжения трением качения, которое, как известно, намного меньше. За счет этого открывать и закрывать створки легче, а сами петли прослужат дольше.

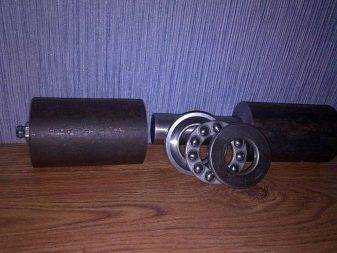

Существуют и шарниры, снабженные шарикоподшипниками, но для тяжелых дверей их использовать не рекомендуется, поскольку сложный механизм быстро приходит в негодность. Для массивных калиток и створок ворот выпускаются петли, дополнительно усиленные пластинами. За счет пластин вес двери более равномерно распределяется на них, что позволяет увеличить сроки ее эксплуатации.

Усиленные шариковые считаются лучшим вариантом для тяжелых металлических дверей, гаражных ворот и калиток. Они выгодно отличаются от своих более дешевых аналогов долгим сроком службы, способностью выдерживать значительные весовые нагрузки и легкостью установки.

В этом видео вы узнаете, как правильно приварить петли:

Сварка воротных петель

Простейшим устройством является штырь, на который надевается колпак. Для приваривания петель следует выставить воротину в одной плоскости со столбом с зазором не менее 5 мм. От верха и низа воротины отступается по 20 или 25 см и проводится отметина карандашом или мелом. Затем нижняя часть петли приваривается к раме (полотну ворот), а нижняя – к основанию.

Прихватка петель

Обычно петли привариваются через пластины (ушки): к обеим частям петли прикрепляется небольшие полосы из металла, а затем уже эти пластины привариваются к воротам и раме. Такой способ позволяет обваривать и петлю, и пластину с обеих сторон, а затем прикреплять ее сверху, сбоку и снизу с помощью трех швов.

Для того, чтобы при сварке петли не спекались между собой, перед началом работ все движущиеся части следует тщательно промазать солидолом. Сварочный шов прокладывается снизу вверх.

Так как опоры при малейшем движении грунта будут всегда смещаться, между створками также необходимо оставить небольшой зазор размером в несколько миллиметров.

Выбираем материалы для изготовления

Оптимальным вариантом по соотношению качество/цена будут распашные ворота, сваренные из профильных труб. Для каркаса выбирается сечение 40×20×2 мм. Если предполагается установка автоматики 60×40×2мм. Сечение опорных столбов зависит от того сколько весят распашные сварные ворота:

• меньше 150 кг — 80×80×4мм;
• 150 — 300 кг — 100×100×5мм;
• больше 300 кг — 100×140×5мм.

Распашные ворота для дачи, если на ней отдыхают только летом, можно сваривать из старых водопроводных труб 1/2 — 1 дюйм или уголка 40×40. Листовой материал для обшивки выбирается в зависимости от предпочтений и финансовых возможностей. Например, можно сделать ворота с прозрачными вставками. Чтобы их мог открывать даже ребенок, каркасы навешивают на шариковые петли. Краску по металлу выбирают обычно под цвет забора.

Определяемся с размерами, делаем чертеж

За основу можно взять эскиз, найденный в интернете, и переработать его применительно к своим условиям. На чертеже указывают размер каркасов и опор, расположение поперечин, место установки запорного устройства. По высоте сварные ворота делают вровень с забором. При расчетах нужно учитывать технический просвет между створками и землей. Он нужен для снижения ветровой нагрузки. Если дорога на участок асфальтовая или бетонная размер просвета 3 — 5 см, грунтовая — 10 см. При составлении чертежа нужно предусмотреть зазоры в несколько миллиметров между створками для компенсации перекоса при подвижках грунта и у опор под навесы. Для свободного проезда легковых и грузовых автомобилей распашные ворота сваривают шириной не менее 3 м. Если въезжать придется под углом, размер увеличивают до 3,6 м.

Калитка из профнастила своими руками

Чтобы установить калитку из профнастила своими руками, необходимо:

Определить место будущей калитки. Сразу же при монтаже забора оставляйте проём между двумя опорными столбами, к которым и будет привариваться каркас. Так легко решается проблема несоответствия размеров калитки проёму.

Изготовить каркас. Рекомендуется взять такие же трубы, какие использовались при возведении забора. Элементы привариваются к опорным столбам, а верхняя часть петель – к вертикальной стойке.

Приварить поперечную перекладину, которая придаст конструкции прочности. Для этого отрезок трубы помещают посередине рамы. Чтобы удостовериться, что он расположен ровно, воспользуйтесь уровнем.

Срезать лишние части каркаса. Должна получиться ровная рамка, без вступающих элементов труб. После соединения провариваются, а затем зачищаются с использованием шлифовального круга.

Приварить верхние части петель. Сначала места крепления тщательно зачищаются с помощью «болгарки», присоединяется верхняя петля, после чего навешивается каркас. Остаётся приварить нижнюю петлю

На этом этапе важно проверить, правильно ли производится установка. Если при открывании каркас задевает другие части конструкции, значит, в схеме калитки допущена ошибка. Полностью приварить петли

Каркас снова снимается, а петли хорошо привариваются. Получившиеся швы нужно зачистить. Если не хотите, чтобы материал пострадал во время сварочных работ, закрывайте профнастил от попадания искр и окалины

Полностью приварить петли. Каркас снова снимается, а петли хорошо привариваются. Получившиеся швы нужно зачистить. Если не хотите, чтобы материал пострадал во время сварочных работ, закрывайте профнастил от попадания искр и окалины.

Сделать отверстие для замка с помощью «болгарки». Главное, правильно произвести все замеры и заранее обозначить на трубе каркаса нужное место.

Установить ответную планку замка калитки из профнастила своими руками. Она крепится к стойке забора с помощью шуроповёрта. Предварительно каркас устанавливается на место. Когда всё готово, проверьте, хорошо ли закрывается замок.

Предохранить конструкцию от ржавчины. Для этого она покрывается специальными составами и окрашивается.

Монтировать листы профнастила. Материал сначала подгоняется под размеры получившегося каркаса, затем устанавливается с помощью дрели и пистолета для заклёпок или саморезов. В последнюю очередь монтируются накладки и ручки на замок.

Установить ограничитель. Это кусок металла, помещаемый внутрь проёма и предназначенный для того, чтоб калитка не открывалась слишком сильно.

Таким способом калитка из профнастила своими руками устанавливается сразу на стойки забора, что позволяет получить надёжную и долговечную конструкцию без лишних усилий.

Разновидности петель

С учетом классификации ГОСТ завесы для ворот разделены на следующие категории:

1. Цилиндрические.
2. Сквозные.
3. Скрытые.
4. Шарнирные.
5. Декоративные кованые.
6. Каплевидные.
7. Регулируемые.

Цилиндрические (обычные и с усилением)

Механизмы с цилиндрической конфигурацией имеют опорный подшипник. Их используют на небольших воротах с допустимыми нагрузками до 400 кг. Модели с усилением имеют особые пластины, способствующие равномерному распределению нагрузки по поверхности столба или фурнитуры. Модификация востребована для изделий из профильной трубы. К гаражным воротам их принято приваривать обыкновенным сварочным аппаратом либо крепить посредством винтового соединения.

С учетом стороны размещения усиленные модели бывают правыми и левыми. Стандартный диаметр изделия составляет 50 мм, а допустимая нагрузка – 600 кг.

Допустимая нагрузка на петли с опорным подшипником – 400 кг, на усиленные – 500 кг.

Сквозные

Если нет возможности закрепить завесы с помощью сварки либо привинчивания, можно использовать в качестве альтернативы сквозной вариант. Для монтажа механизма потребуется просверлить по длине каркаса монтажные колонны и поместить в них часть фиксатора. Окончательное крепление изделия своими руками производится гайками подходящего размера. Такие крепежи справляются с нагрузками до 200 кг.

Допустимая нагрузка на сквозные петли – 200 кг.

Скрытые

В отличие от предыдущих разновидностей, скрытые петли хорошо замаскированы, т.к. они установлены в рамке-створке и приварены к раме и поперечной поверхности столбов изнутри. Обнаружить размещение такой фурнитуры достаточно сложно, что повышает ее устойчивость к взлому. Такие петли применяются на тех объектах, где хранится ценное имущество. Изделия выделяются долговечностью, поскольку они изолированы от вредных воздействий.

Схема установки скрытых петель.

Шарнирные

В эту группу входят укрепленные и полушарнирные элементы. В первом типе осевой стержень прикреплен к 2 половинкам карты. Это обеспечивает цилиндрическое соединение, которое легко вращается. Полушарнирный вариант подразумевает размещение стержня оси только в одной половинке карты. Конструкция не обладает особой надежностью.

Рекомендуем к прочтению Что такое ГОСТ 16037-80

Декоративные кованые

Считаются устаревшим видом воротных петель, который не теряет популярности несмотря на наличие более эффективных решений. Наиболее часто кованые завесы встречаются на деревянных ограждениях и используются в качестве декоративного элемента. При этом в продаже есть механизмы, которые не уступают по прочности современным аналогам.

Декоративные петли.

Каплевидные

Крепежи в форме капли одинаково эффективны на металлических и деревянных конструкциях. Их популярность обусловлена повышенной прочностью и стойкостью к механическим нагрузкам. Кроме того, фурнитура выглядит оригинально.

Регулируемые

Вариант подходит для любых гаражей, складских помещений и прочих подобных объектов. Из-за особенностей конструкции механизмы позволяют регулировать положение створок по высоте. Такие петли востребованы при вероятности деформации опорных стоек. Они справляются с нагрузками до 200 кг.

Регулируемые петли, допустимая нагрузка – 200 кг.

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

• зазор между опорной стойкой и рамой створки – до 5 мм;
• предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
• часть петлевой группы со штифтом располагается снизу, его направление – вверху;
• сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
• после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
• окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Самодельные петли для ворот: экономим 1000 рублей

Хорошие петли для металлических ворот стоят дорого. цена на одну петлю может достигать порядка 1000 рублей. Конечно, хочется сэкономить такую внушительную сумму за обычный кусок металла. А можно ли это сделать? Оказывается, можно! В данной статье речь пойдет о том, как изготовить самодельные петли для ворот своими руками. Поехали!

А мастерить наши чудо-петли предлагается из обычных обрезков металлических труб. Необходимо взять трубы такого диаметра, чтобы внутрь большой трубы помещалась труба поменьше.

Также необходимо заварить дно у внешней трубы. Чтобы оградить внутренний механизм от внешних воздействий. В итоге у нас качественный аналог заводской петли. Вы даже можете заварить дно и у внутренней трубы, чтобы поместить подшипник внутрь.

Качественная петля проработает особо долго, если её хорошо смазать. Наша самодельная петля тоже требует своевременной смазки. Для этого мы воспользовались графитовой смазкой. Вы можете взять любой аналогичный смазывающий материал.

Финальным шагом в нашей работе будет прикрепление металлических пластин к нашим обрезкам труб, чтобы была возможность комфортного крепления к элементам ограждающей конструкции наших петель.

Финальный вариант самодельных петель представлен на фотографии ниже. Как видно, данные петли совсем не отличаются от своих магазинных собратьев, а стоят сущие копейки.

Надеемся, что данная статья будет вам полезна, уважаемые читатели! Желаем вам умной экономии и эффективного использования ресурсов!

Установка опор

Монтаж опорных столбов — важнейший этап в навеске ворот. От того, насколько качественно он будет произведен, зависит надежность самих ворот в будущем.

Опорными столбами могут служить стомиллиметровые трубы из стали. В качестве опор иногда применяются швеллеры или двутавровые балки, ширина полки которых – от 100 мм.

Факторы, влияющие на глубину фундамента:

• тип грунта; • масса полотен ворот.

Приходится учитывать, что фундамент должен будет выдерживать динамические нагрузки от движения створок и воздействия ветра.

Правильно заложенный фундамент должен выдерживать изменение свойств грунта в разные времена года (замерзание и оттаивание).

Очень хороший вариант, если правильность ваших расчетов проверит специалист. Порядок установки опорных столбов следующий.

• Подготавливаются ямы расчетной глубины. Что следует учитывать при подготовке ям, — сказано выше. Диаметр ямы должен превышать диаметр трубы, подготовленной в качестве опоры, не меньше чем на 10 см. • Дно ямы засыпается мелкими камнями, гравием или битым кирпичом. В ямы устанавливают столбы. Проверка вертикальности установки столбов должна производиться по уровню. Удерживаются столбы при помощи специальных перекладин или подпорок. • Столбы бетонируются (постоянно контролируем вертикальность их установки). Если масса воротных створок достаточно велика, имеет смысл использовать армированный бетон. • Перед тем как навешивать створки, необходимо дождаться полного отвердения бетонного фундамента (28 дней). Пока идет процесс застывания, фундамент поливается водой и оберегается от воздействия солнечных лучей.

Выставление вертикали для столбов

Определение размеров ворот

Принятая ширина распашных конструкций зависит от габаритных размеров автомобиля, который будет через них проезжать. К этому размеру необходимо прибавить 1200-1500 мм, чтобы упростить возможность въезда с поворотом со стороны улицы, или 800-900 мм, если перед воротами есть прямой подъездной участок дороги.

Кроме этого нужно учитывать ширину профилированного листа, что позволит сократить количество обрезков и металлических отходов при изготовлении ворот до минимума.

Габаритные размеры большинства моделей легковых автомобилей не превышают 2000 мм, в среднем это 1700-1900 мм. На основании этого можно сказать, что оптимальная ширина распашных ворот находится в пределах 4000-4500 мм с учетом габаритных размеров опорных столбов. Удобная для прохода людей ширина калитки обычно принимается равной 1200 мм.

Высота распашных ворот зависит от длины профилированного листа, которая в стандартном исполнении равна 2000 мм. При добавлении к этой величине зазора между створками и землей получаем высоту в пределах 2150-2250 мм. Приподнятое положение над поверхностью земли необходимо для возможности открытия при наличии наледи или снега зимой.

Чертеж ворот из профнастила.

Устанавливаем столбы

Монтаж опор выполнятся в следующей последовательности:

1. Выкапываются или пробуриваются ямы на глубину промерзания грунта, но не меньше 1 м. Поперечные размеры должны быть в два раза больше сечения столба.
2. Чтобы стойки не проваливались в грунт, дно ям засыпают песчано-гравийной смесью толщиной 15 — 20 см.
3. На закапываемые концы опор наваривают отрезки арматуры или металлические полоски, на противоположные ― пластины толщиной 2 — 3 мм. Вместо них можно поставить фигурные оголовки.
4. Нижнюю часть столбов очищают от ржавчины и обмазывают битумом, после чего опускают в ямы.
5. Используя битый кирпич или камни, стойки по строительному уровню или отвесу выставляются строго вертикально и заливают песчано-цементной смесью.
6. Для предотвращения перекоса опор при подвижке грунта между ними прокапывают неглубокую траншею, кладут уголок и сваривают. Затем закапывают или бетонируют.

Бетону дают отстояться неделю. Этого времени достаточно, чтобы сварить ворота и калитку. Для защиты бетона от растрескивания при затвердевании его периодически смачивают водой.

Технология приваривания петель

Чтобы правильно произвести приваривание петель, необходимо выставить полотно ворот строго по уровню. Лучше всего воспользоваться лазерным уровнем, так как обычный пузырьковый инструмент может давать погрешности. Ворота фиксируются при помощи подставок и клиньев в неподвижном положении. Так они будут стоять и после наваривания на них петель. После этого к ним прикладываются петли с платиками, которые должны располагаться на одной оси. Рекомендуется отметить места нахождения платиков.

Способы монтажа ворот

Петлевые навесы приварить к воротам или на калитку можно двумя способами:

1. Вначале привариваются крепления к полотну ворот, а затем — к опорным столбам. Рекомендуется начинать работу с крепления нижней петли. Сложнее всего выполнить вертикальный сварной шов между пластиной и основным металлом. Следует выполнить несколько прихваток, а затем убедиться в нормальной работе створки ворот. Прихватки выполняются в следующей последовательности:

1. Сверху.
2. Снизу.
3. По центру.
4. В центре первой половины шва.
5. В центре второй половины шва.

Так прихватываются обе петли. Если после этого створка закрывается и распахивается нормально, создается сплошной шов. Движение электрода при создании вертикального шва должно быть направлено снизу вверх. Далее обвариваются горизонтальные швы. После приваривания нижней петли производится дополнительная проверка осевого крепления верхнего крепления, так как в процессе сварки могла произойти подвижка полотна.

1. Как приварить петли в другой последовательности? Многим именно этот способ покажется наиболее приемлемым. Нижние части петель с платиками привариваются вначале к опорным столбам. Затем в них вставляются верхние части с шариками. После этого полотно ворот выставляется по месту. Платики плотно прижимаются к полотну, после чего обвариваются.

Когда монтаж ворот закончен, сварные швы очищаются от окалины и шлифуются болгаркой. До полного остывания сварных швов открывать ворота запрещено.

Выбор петель

Основная функция петель для ворот или калиток – это удержание створки в нужном положении и гарантия ее удобного постоянного использования (открывание и закрывание). Так как данные конструкции эксплуатируются ежедневно и даже много раз за день, петли обязательно должны быть прочными и устойчивыми к механическим повреждениям.

Чтобы створки ворот или калитка служили долго и качественно, комплектующие к ним нужно подбирать со знанием дела. Петли для калитки должны обладать следующими характеристиками:

Варианты установки калиточных петель

• соответствие параметрам конструкции;
• износоустойчивость;
• устойчивость к температурным перепадам;
• устойчивость к влаге и морозам.

При покупке петель, нужно учитывать и такие параметры калитки, как вес, высота, ширина створки

Важно принимать во внимание технологию монтажа, ось поворота элемента, угол его приспособления и материал изготовления. Кроме своих прямых функций, эта часть забора является его украшением, ведь именно у входа во двор у гостей начинает формироваться мнение о владельцах дома

требования и Формы к калиткам

Чаще всего видятся квадратные либо прямоугольные варианты, о чем подробнее поведает видео в данной статье, расположенное ниже. Реже – в виде арки, поскольку их исполнение требует особенного мастерства. Исходя из этого те, кто решил установить ее самостоятельно, отдают предпочтение более несложным формам (Определите кроме этого, как сделать калитку).

Форма калитки

Главное требование – ширина полотна не должна быть больше одного метра, а высота – 2 м. В противном случае ее будет некомфортно открывать, запорная арматура довольно часто будет выходить из строя, стандартные петли нужно будет заменить усиленными, поскольку они не выдержат нагрузку. В случае если нужно выровнять калитку по высоте забора, направляться сверху поставить дополнительную перекладину, которая усилит ее раму, как указано на фото ниже.

Калитка с верхней перекладиной

Прикрепить петли для ворот и калиток к главным столбам возможно двумя методами – приварить электросваркой и прикрутить саморезами. Первый вариант употребляется для тяжелых, второй – для легких.

Изготовление рамного каркаса

Раму для изготовления створки ворот можно сделать из деревянных брусьев или из профилированной трубы прямоугольного сечения (40х20 мм), стенки которой имеют толщину, равную 2 мм. Если столбы поставлены металлические, то и раму надо делать из аналогичного материала. Собирается рама ворот на ровной площадке, вмещающей хотя бы одну створку. Чтобы углы получились прямыми, используют точные измерительные приборы (угольники). Можно воспользоваться и самодельным приспособлением из веревки, складывающейся в прямоугольный треугольник со сторонами 3,4 и 5 дм. Из профиля сваривается рама в виде прямоугольника с помощью сварочного инвертора, при этом углы дополнительно укрепляются стальными уголками, придающими конструкции большую жесткость. Длинные стороны каркаса делят на три части и приваривают к отмеченным местам параллельные перемычки, укрепляя соединения также стальными уголками. В эти места приваривают петли ворот.

Схема изготовления рамы для ворот из профилированной трубы, имеющей прямоугольное или квадратное сечение. Способ фиксации закрытых створок ворот

Правильно привариваем петли своими руками

Чтобы конструкция не проседала под собственным весом и удобно открывалась, правильно приваренные петли на ворота должны отвечать следующим требованиям:

• сварные швы делаются непрерывными;
• по возможности петли провариваются по всему периметру;
• чтобы навесы не подвергались дополнительным нагрузкам, их устанавливают максимально ровно;
• при навешивании тяжёлых створок устанавливать дополнительные петли.

Привариваем ушки

У неопытного мастера может не хватить умения надёжно приварить петли с цилиндрическим корпусом к плоской поверхности. В таком случае используются пластинки из металла, называемые платиками или ушками. К петлям их приваривают в следующем порядке:

1. На ровную поверхность параллельно кладутся две пластины с промежутком между ними 2 — 3 мм;
2. В зазор помещают петлю;
3. Пластины приваривают непрерывным швом к цилиндрическому корпусу. Одну к верхней части петли, а другую к нижней.

Особенности приварки петель к круглым, квадратным и каменным столбам

Чтобы ворота функционировали без заедания, нужно приварить петли к круглым столбам через металлические подложки толщиной 2 — 3 мм. Место установки навесов на стойке нужно сдвинуть на 5 — 6 мм наружу. Это обеспечит максимальный раствор створок.

Место установки навесов на круглом столбе нужно сдвинуть на 5 — 6 мм наружу

На квадратные опоры петли устанавливаются заподлицо с наружной стороной. Сначала их только прихватывают. Затем с помощью деревянного бруска или уголка производится выравнивание по вертикали, контролируя его отвесом. Если после предварительной навески ворот их открыванию ничего не мешает, производится окончательная сварка.

Внутри каменных столбов, предназначенных для навешивания ворот, помещается металлическая труба. К ней привариваются закладные для установки петель. Если бетонный или каменный столб без закладных, навесы крепятся с помощью вбитых или вкрученных в отверстия прутьев. Для массивных ворот на кирпичные и каменные заборы в качестве опор применяются швеллеры, установленные на столбчатых фундаментах.

Для приваривания петель на ограде и воротах из профильного листа подготавливается пара перемычек. Их устанавливают параллельно длинным сторонам. Расстояние между ними выбирается таким, чтобы поместилось три перемычки. После закрепления снизу и сверху привариваются петли. Чтобы избежать повреждения сваркой, профлист прикручивается поверх установленных навесов. Для надёжности рекомендуется приваривать гаражные петли, способные выдерживать значительные нагрузки.

Примеряем ворота и делаем разметку

Готовые створки устанавливаются в проём и выравниваются по уровнемеру. На расстоянии около 20 см от верхнего и нижнего края намечается куда нужно приварить петли. Если вес створок превышает 200 кг, вверху устанавливается ещё один навес. После разметки отвесом или лазерным уровнем проверяется положение петель по вертикали, чтобы не было ни малейшего перекоса, иначе они быстро износятся.

Привариваем петли к воротам

С навесов удаляют ржавчину и грязь. Затем их покрывают солидолом или похожей смазкой, чтобы не было спекания во время сварки. Под круглые петли, для обеспечения плавности хода, подкладываются пластины из металла толщиной до 5 мм. Навесы сначала прихватываются к створкам, а затем — к опорам. Если после проверки открытия и закрывания изъянов не обнаружено осуществляется окончательная сварка. Установка петель на металлические двери и калитке делается по аналогичной схеме.

Навесы сначала прихватываются к створкам, а затем — к опорам

Разновидности

По стандарту ГОСТ петли подразделяются на:

1. Цилиндрические, имеющие опорный подшипник (или с эксцентриком);
2. Цилиндрические, имеющие усиленную конструкцию;
3. Сквозные;
4. Скрытые;
5. Трехсекционные накладные.

Цилиндрические оснащены шариком, или, по-другому, подшипником. Они хорошо подойдут для монтажа нетяжелых стандартизированных ворот. Но стоит запомнить, что нагрузка на все петли должна составлять не более 400 кг. Это максимально удерживаемый вес. Его нужно уточнять во время покупки, так как для каждого вида петель он свой

Поэтому важно обязательно знать этот показатель

Они стандартны как по форме, так и по внешнему виду и выглядят, как цилиндр, состоящий из двух частей. Соответственно, на одной части располагается штырь, который вставляется во вторую часть. Однако петли с опорными подшипниками оснащены еще и шариком. Этот шарик расположен во второй части, в которую вставляется штырь.

Шарик обеспечивает более плавную работу при большой нагрузке. К тому же в противоположной стороне от подшипника часто имеется специальное отверстие, закрывающееся заглушкой. При необходимости ее снимают и смазывают конструкцию. Также иногда встречаются модели, когда подшипник расположен по середине и две части как бы скользят по шарику, обеспечивая легкое открытие и закрытие створок. Минусом является сложность в смазывании, так как придется немного приподнимать створку.

Цилиндрические усиленные (с крыльями) петли выдерживают большую нагрузку, доходящую до 600 кг. От обычных цилиндрических их можно отличить по внешнему виду и наличию добавочных деталей (пластины крепления). Это позволяет принять каркасу, створке и воротным опорам вес всей конструкции равномерно. Крепятся они сваркой или прикручиваются саморезами и обеспечивают раскрытие в двух направлениях.

Изготавливаются они из более прочного металла и поэтому способны выдерживать большую нагрузку. К тому же стенки со стержнем более толстые, чем обычно, потому увеличена их несущая способность. Подшипники у таких моделей всегда маркируются.

Сквозные (навесные) крепления подходят в том случае, если нет возможности обеспечить сварочный или винтовой крепеж. Чтобы их прикрепить, придется просверлить опорную колонну ворот и воспользоваться саморезами или гайками. Однако петли отличаются небольшой массой максимально удерживаемого веса, доходящего только до 200 кг. Бывают правосторонними и левосторонними. Ими можно оснастить навесы.

Сквозные петли имеют стержень, проходящий насквозь. Самые простые конструкции подразделяются на три основных элемента: штырь, чтобы соединить две половинки, и две петли. В более сложных вариантах элементов может быть намного больше. Чтобы защитить штырь от вынимания снизу, устанавливают (приваривают или прикручивают) заглушку. Если ее нет, то сверху на штырь приваривают специальный ограничитель.

Накладные трехсекционные (магнитные) крепления целесообразны, если створки очень тяжелые.

Они подходят для ограждений и отличаются:

1. Высокой износостойкостью и надежностью;
2. Не дает полотну провиснуть, так как берут на себя практически всю нагрузку;
3. Легко и без шума раскрываются и захлопываются;
4. Самые защищенные от взлома из всех видов.

Их можно перепутать со сквозными, но относятся они к цилиндрическим. Посередине имеются два штыря, которые смотрят в разные стороны друг от друга. С двух сторон на них крепят пустые подшипники и приваривают.

Эти петли буквально прошли проверку временем, так как впервые эта конструкция была создана уже много сотен лет назад

В наши дни они привлекают внимание благодаря своему необычному и симпатичному дизайну. Бывают любой формы, выполняются в виде разных фигур. Выгоднее всего сочетаются со створками из дерева и металла

Выгоднее всего сочетаются со створками из дерева и металла.

Петли-стрелы бывают шарнирными и полушарнирными и подходят для достаточно увесистых и габаритных ворот.

Они могут быть:

Различия петель по форме:

1. Цилиндрические. Фиксация петель очень плотная на любых воротах. Они имеют округлую форму и легко оборачиваются, ничего не задевая;
2. Квадратные. Форма довольно специфичная, поэтому для монтажа требуется небольшой отступ от рамы. Фиксируются более надежно, мало заметны на полотне, имеют привлекательный вид;
3. Шестигранные. Похожи на квадратные модели. Фиксируются примерно между цилиндрическими и квадратными, то есть они универсальны;
4. Каплевидные. Подходят для деревянных и металлических ворот. Они очень устойчивые и отличаются высокой прочностью. И, ко всему прочему, достаточно привлекательны внешне.
