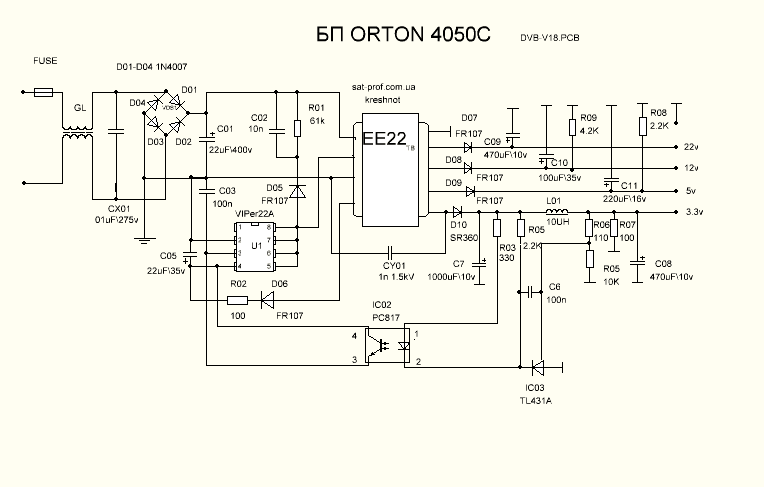

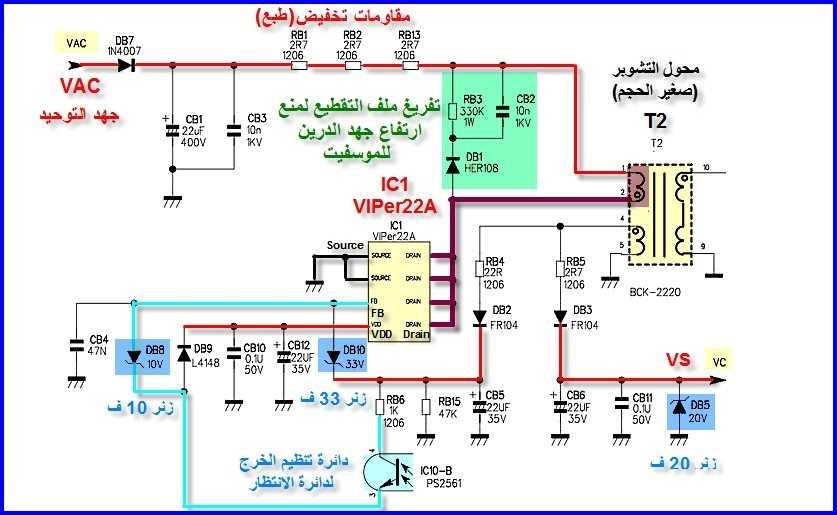

Зарядное устройство на viper22a

Признаки неисправности, их устранение

Перейдем к рассмотрению конкретных признаков неисправностей ШИМ контроллера.

Остановка сразу после запуска

Импульсный модулятор запускается, но сразу останавливается. Возможные причины: разрыв цепи обратной связи; блок питания перегружен по току; неисправны фильтровые конденсаторы на выходе. Поиск проблемы: осмотр платы, поиск видимых внешних повреждений; измерение мультиметром напряжения питания микросхемы, напряжения на ключах (на затворах и на выходе), на выходных емкостях. В режиме омметра мультиметром надо измерить нагрузку стабилизатора, сравнить с типовым значением для аналогичных схем.

Импульсный модулятор не стартует

Возможные причины: наличие запрещающего сигнала на соответствующем входе. Информацию следует искать в даташите соответствующей микросхемы. Неисправность может быть в цепи питания ШИМ контроллера, возможно внутренне повреждение в самой микросхеме. Шаги по определению неисправности: наружный осмотр платы, визуальный поиск механических и электрических повреждений. Для проверки мультиметром делают замер напряжений на ножках микросхемы и проверку их соответствия с данными в даташит, в случае необходимости, надо заменить ШИМ контроллер.

Проблемы с напряжением

Выходное напряжение существенно отличается от номинальной величины. Это может происходить по следующим причинам: разрыв или изменение сопротивления в цепи обратной связи; неисправность внутри контроллера. Поиск неисправности: визуальное обследование схемы; проверка уровней управляющих и выходных напряжений и сверка их значений с даташит. Если входные параметры в норме, а выход не соответствует номинальному значению – замена ШИМ контроллера.

Отключение блока питания защитой

При запуске широтно-импульсного модулятора, блок питания отключается защитой. При проверке ключевых транзисторов короткое замыкание не обнаруживается. Такие симптомы могут свидетельствовать о неисправности ШИМ контроллера или драйвера ключей. В этом случае нужно произвести замер сопротивлений между затвором и истоком ключей в каждой фазе. Заниженное значение сопротивления может указывать на неисправность драйвера. При необходимости делается замена драйверов.

Перестал включаться холодильник Gorenje RK65365E, не работают ни компрессоры ни дисплей. Я не спец в электронике, но на первый взгляд видно что из строя вышли элементы IC106 (VIPer12A), DU108 (дросель), VA101 (предохранитель), D105 (1N4007) в области блока питания на плате HZA-10P_CK. Может кто поделится схемой на сие устройство ? Или помогите опознать дросель, он подгорел поэтому немогу точно прочитать маркировку . толи 560uH толи 560mH или 56mH. Может стоит проверить ещё какие элементы ? И можно ли безболезненно заменить VIPer12A на VIPer22A, они вроде только мощьностью отличаются ?

Холодильник до сих пор работает нормально, так что видимо отключения компрессора были связаны с плохим контактом в «ножевом» разъёме . на всякий случай поставил на холодильник защитное реле . от скачков спасает . уже проверил

«И можно ли безболезненно заменить VIPer12A на VIPer22A, они вроде только мощьностью отличаются ?» . отвечу сам на свой вопрос . да, можно . на новой плате из сервисного центра, вместо VIPer12A уже установлена VIPer22A . так что видимо даже нужно

холодильник Gorenje NRK63371DE модуль G-HZA-10-PCNV не вкл.

В моем случае — модель аппарата другая — NRK63371DE, но схема питания один в один, да и проблема похожая — гроза по сети.

«Вылетели»: IC106, D105, IC111, IC112, DU108, C121 и естественно VA101. Со всеми заменанами Interruption -а согласен кроме двух: DU108 — индуктивность должна быть в 100 раз меньше — 560 мкГн +/-5% (зеленый, синий, коричневый, золотистый); C121 — не 1,5 мкФ а 47nK63, что по русски звучит как 47000 пФ или 0,047 мкФ /63 В. Если с подобным изменением номинала дросселя DU108 при данных токах ничего страшного в модуле не произойдет, то увеличение емкости по входу обратной связи VIPer-а более чем в 30 (!) раз может привести к значительной инертности по стабилизации.

• Как воспроизвести диск на ноутбуке windows 8



• Понимают ли современные процессоры команды своих предшественников



• Какой процессор лучше i3 или pentium silver n5030



• Samsung rv520 замена процессора



• Лабораторный блок питания своими руками 0 30в 0 10а с защитой от кз

Что это ? Неисправности стиральной машины Коды ошибок стиральных машин Прошивки стиральных машин Схемы стиральных машин Ссылки

Какие типовые неисправности стиральных машин

Если у вас есть вопрос по неисправности телевизора и определении дефекта, Вы должны создать свою, новую тему в форуме. По типовым неисправностям в форуме уже рассмотрены следующее:

• не включается
• поломка сливного насоса
• неисправность блока управления
• ремонт и замена подшипников
• износ щёток мотора
• неисправность нагревательного элемента (ТЭНа)
• обрыв или растяжение ремня привода
• поломка устройства блокировки люка

Коды ошибок стиральных машин

Cовременные стиральные машинки имеют систему самодиагностики способную определить и отобразить многие неисправности. На форуме Вы найдете расшифровки кодов ошибок на стиральные машины всех типов — Ardo, AEG, Ariston, Beko, Bosch, Candy, Electrolux, Brandt, Hansa, Indesit, Kaiser, LG, Samsung, Siemens, Whirlpool, Zanussi.. Cпособы их устранения и рекомендации. Для примера, ниже перечислены расшифровка только для Bosch:

• F00, Е00 — Сбой прошивки
• E02 — Выход из строя двигателя
• E67 — Ошибка в модуле или программаторе
• F01 — Проблемы с люком
• F02 — Нет воды
• F03 — Проблема со сливом воды
• F04 — Утечка воды
• F16, Е16 — Ошибка блокировки люка
• Е17, F17 — Превышено время залива воды
• Е18, F18 — Ошибка слива воды в СМ
• F19 — Нет нагрева воды
• F20 — Незапланированный нагрев
• F21 — Нет вращения барабана
• F22 — Вышел из строя датчик температуры
• Е23, F23 — Сработал Аквастоп
• F25 — Вышел из строя Аква сенсор (датчик мутности воды)
• F26 — Вышел из строя датчик давления
• F27 — Ошибка датчика давления
• F28 — Неисправность датчика потока воды
• F29 — Нет воды, проходящей через датчик потока воды
• F31 — Уровень воды слишком высокий
• F34 — Не закрывается замок люка
• F36 — Замок стиральной машины неисправен
• F37 — Неисправен NTC
• F38 — Короткое замыкание NTC (датчик температуры)
• F40 — Ошибка сети
• F42 — Слишком высокие обороты электродвигателя
• F43 — Блокировка бака СМ
• F44 — Нет вращения в обратную сторону
• F59 — 3D-Датчик: ошибка данных
• F60 — Датчик потока неисправен
• F61 — Неверный код двери
• F63 — Проблема функциональной защиты
• F67 — Неисправность платы управления

Где скачать схемы стиральных машин ?

Часть схем и инструкций размещена в разделе — Схемы бытовой техники и отдельных темах. В случае необходимости Вы можете запросить требуемую схему в форуме.

в очередной раз машинка стала в жёский клинч снял модуль, вырисовал с платы схему

DZ3 звонить в обратку можно не выпаивая из платы, его номинал 3V9

чайник фирмы VITEK 3.8лпомогите найти схему- не работает стабилизатор. пит

Комментарии 30

А вообще электролиты все под замену, а потом остальноес от дутых литов шим редко горит, сначало должен сгореть ключ, за ним шим ( не всегда)

Слепые все что-ли? Кондёр дутый! Меняй его, потом остальное…

Походу сам слепой, если не удосужился все комменты прочесть

Ниже уже обращали внимание на него

Посмотри термопредохранитель, на корпусе самой колбы должен быть, уменя вылетал.

меняй ШИМ VIPER12A, кондер высоковольтный самый большой и будет все работать.

легко сказать-меняй: р/д у нас не продаются

Ты имеешь виду ШИМ VIPER12A не работаеткуча типовых схем на эту микросхему полно в инете.

на плате под проводом модель написана, вот по ней и ищи схему

термопот… термопот… термо пот)

у тебя кондер вроде вздулся 2слева возле микрухи. смени

и что так и не работает?

проверь все конденсаторы если нет соответствующего прибора то можно мультиметром переключив на пищалку он должен набрать емкость и сменой полярности кратковременно пикнутьи необходимо проверить все диоды и транзисторыэто для начала, а уж потом искать схему и ломать голову(как правило все гораздо проще)

обычно начинаю с поиска схемы, мультик с прозвонкой емкостей до 20 мкф

емкость может быть норм., но внутр. ЭПС большое

проверь все конденсаторы если нет соответствующего прибора то можно мультиметром переключив на пищалку он должен набрать емкость и сменой полярности кратковременно пикнутьи необходимо проверить все диоды и транзисторыэто для начала, а уж потом искать схему и ломать голову(как правило все гораздо проще)

только есэр-метром или заменой

у тебя кондер вроде вздулся 2слева возле микрухи. смени

смени и проверь диоды …

Чип не К23039 Это ШИМ VIPer12Проверять:D1, R2, большой высоковольтный кондёр рядом с R2 — самая банальная проблема,Ну и само собой IC1 (только менять)Вздутый кондёр находится уже в низковольтной частии на работоспособность ШИМа не влияет (но не значит, что его не нужно менять )Далее кондёр снизу слева от ШИМа,L2.Кондёры эти следует проверять на ёмкость и esr.Если нет возможности, то менять сразу.

Широтно–импульсные преобразователи являются конструктивной частью импульсных блоков питания электронных устройств. Разберем, как проверить ШИМ контроллер с применением мультиметра, на примере материнской платы компьютера.

Признаки неисправности, их устранение

Перейдем к рассмотрению конкретных признаков неисправностей ШИМ контроллера.

Остановка сразу после запуска

Импульсный модулятор запускается, но сразу останавливается. Возможные причины: разрыв цепи обратной связи; блок питания перегружен по току; неисправны фильтровые конденсаторы на выходе. Поиск проблемы: осмотр платы, поиск видимых внешних повреждений; измерение мультиметром напряжения питания микросхемы, напряжения на ключах (на затворах и на выходе), на выходных емкостях. В режиме омметра мультиметром надо измерить нагрузку стабилизатора, сравнить с типовым значением для аналогичных схем.

Импульсный модулятор не стартует

Возможные причины: наличие запрещающего сигнала на соответствующем входе. Информацию следует искать в даташите соответствующей микросхемы. Неисправность может быть в цепи питания ШИМ контроллера, возможно внутренне повреждение в самой микросхеме. Шаги по определению неисправности: наружный осмотр платы, визуальный поиск механических и электрических повреждений. Для проверки мультиметром делают замер напряжений на ножках микросхемы и проверку их соответствия с данными в даташит, в случае необходимости, надо заменить ШИМ контроллер.

Проблемы с напряжением

Выходное напряжение существенно отличается от номинальной величины. Это может происходить по следующим причинам: разрыв или изменение сопротивления в цепи обратной связи; неисправность внутри контроллера. Поиск неисправности: визуальное обследование схемы; проверка уровней управляющих и выходных напряжений и сверка их значений с даташит. Если входные параметры в норме, а выход не соответствует номинальному значению – замена ШИМ контроллера.

Отключение блока питания защитой

При запуске широтно-импульсного модулятора, блок питания отключается защитой. При проверке ключевых транзисторов короткое замыкание не обнаруживается. Такие симптомы могут свидетельствовать о неисправности ШИМ контроллера или драйвера ключей. В этом случае нужно произвести замер сопротивлений между затвором и истоком ключей в каждой фазе. Заниженное значение сопротивления может указывать на неисправность драйвера. При необходимости делается замена драйверов.

Конструкция коммутирующего трансформатора для схемы VIPER22ASMPS

Посмотрим на построенную схему построения трансформатора. Эта диаграмма получена из программного обеспечения для проектирования источников питания, которое мы обсуждали ранее.

Сердечник — E25 / 13/7 с воздушным зазором 0,36 мм. Первичная индуктивность составляет 1 мГн. Для постройки этого трансформатора необходимо следующее. Если вы новичок в строительстве трансформаторов, прочтите статью о том, как построить свой собственный трансформатор SMPS.

1. Лента полиэфирная
2. E25 / 13/7 Пары жил с воздушным зазором 0,36 мм.
3. Медный провод 30 AWG
4. Медный провод 43 AWG (мы использовали 36 AWG из-за отсутствия)
5. 23 AWG (для этого мы также использовали 36 AWG)
6. Горизонтальная или вертикальная шпулька (мы использовали горизонтальную шпульку)
7. Ручка для удержания шпульки во время намотки.

Шаг 1: Удерживая сердечник ручкой, начните медный провод 30 AWG от контакта 3 шпульки и продолжайте 133 оборота по часовой стрелке до контакта 1. Оберните 3 слоя полиэфирной ленты.

Шаг 2: Начните намотку смещения, используя медный провод 43 AWG от контакта 4, продолжайте до 31 витка и завершите обмотку на контакте 5. Нанесите 3 слоя полиэфирной ленты.

Начните намотку смещения, используя медный провод 43 AWG от контакта 4, продолжайте до 31 витка и завершите обмотку на контакте 5. Оберните 3 слоя полиэфирной ленты.

Шаг 3: запустите вторичную обмотку с вывода 10 и продолжите намотку 21 витка по часовой стрелке. Наклейте 4 слоя полиэфирной ленты.

Шаг 4: Закрепите сердечник с зазором рядом друг с другом изолентой. Это уменьшит вибрацию при передаче магнитного потока высокой плотности.

После завершения сборки трансформатор тестируется измерителем LCR для измерения значения индуктивности катушек. Измеритель показывает 913 мГн, что близко к первичной индуктивности 1 мГн.

Построение схемы ИИП VIPer22A:

Проверив номинальные параметры трансформатора, мы можем приступить к пайке всех компонентов на плате Vero, как показано на принципиальной схеме. Моя плата после завершения пайки выглядела так:

Установка дополнительных компонентов в схему включения без трансформатора

Помимо основной схемы включения без трансформатора с использованием Viper12a, есть возможность установить дополнительные компоненты, которые могут повысить функциональность и эффективность работы схемы.

1. Конденсаторы

Один из важных дополнительных компонентов – это конденсаторы. Конденсаторы используются для фильтрации и сглаживания выходного напряжения. Рекомендуется установить конденсаторы на выходе и на входе Viper12a для обеспечения стабильного и чистого питания.

На входе рекомендуется установить электролитический конденсатор семейства X7R или танталовый конденсатор. Это позволит защитить схему от внешних помех и шумов на входе.

На выходе Viper12a рекомендуется установить электролитический конденсатор большой емкости. Это поможет сгладить пульсации выходного напряжения и обеспечить стабильную нагрузку.

2. Резисторы

Резисторы также можно добавить в схему включения без трансформатора, чтобы настроить рабочие параметры и амплитуду выходного напряжения. Например, установка резисторов на ножки Viper12a позволяет настроить ток потребления и коэффициент напряжения.

Для более точной настройки рабочих параметров, можно использовать потенциометры вместо фиксированных резисторов. Потенциометры позволяют изменять значение сопротивления и тем самым настраивать параметры схемы в реальном времени.

3. Диоды

Дополнительные диоды можно установить для защиты схемы от обратного напряжения и скачков напряжения на входе и выходе Viper12a. Диоды также могут использоваться для формирования выпрямленного выходного напряжения в случае необходимости.

Для защиты от обратного напряжения можно установить ванадиевые диоды или диоды Шоттки на входе и выходе схемы.

4. Оптопары

Оптопары могут использоваться для изоляции и защиты управляющих сигналов от шумов и помех в схеме включения без трансформатора. Они обеспечивают гальваническую развязку между входом и выходом, что позволяет избежать электрических помех и повысить надежность работы.

Установка оптопар на сигнальные линии позволяет также управлять работой схемы с помощью низкого уровня сигналов, что повышает уровень безопасности работы и удобство применения.

5. Индуктивности и трансформаторы

При необходимости можно установить дополнительные индуктивности или трансформаторы для фильтрации, стабилизации и усиления схемы включения без трансформатора. Это позволяет более гибко настраивать параметры и функциональность схемы.

Индуктивности и трансформаторы могут быть использованы для регулировки выходного напряжения, снижения помех и пульсаций на выходе, а также для повышения эффективности энергетического преобразования.

Важно учесть, что установка дополнительных компонентов требует некоторых знаний и опыта в области электроники. Рекомендуется проводить установку и подключение дополнительных компонентов в схему включения без трансформатора под руководством специалиста или соблюдать правила и рекомендации, указанные в технической документации

Как проверить микросхему viper12a мультиметром

Что вам понадобится

Перед тем, как приступить к проверке микросхемы Viper12a, вам понадобится следующее:

• Мультиметр
• Паяльная станция (при необходимости)
• Набор проводов и зажимов

Шаги по проверке микросхемы Viper12a

Следуйте этим шагам, чтобы проверить микросхему Viper12a мультиметром:

Шаг
Описание
Шаг 1
Отсоедините микросхему Viper12a от схемы, в которой она работает

Это важно, чтобы избежать повреждения других компонентов при проверке.
Шаг 2
Установите мультиметр в режиме проверки диодов. Обычно это обозначается символом «diode» или «переломанная линия с замкнутым треугольником».

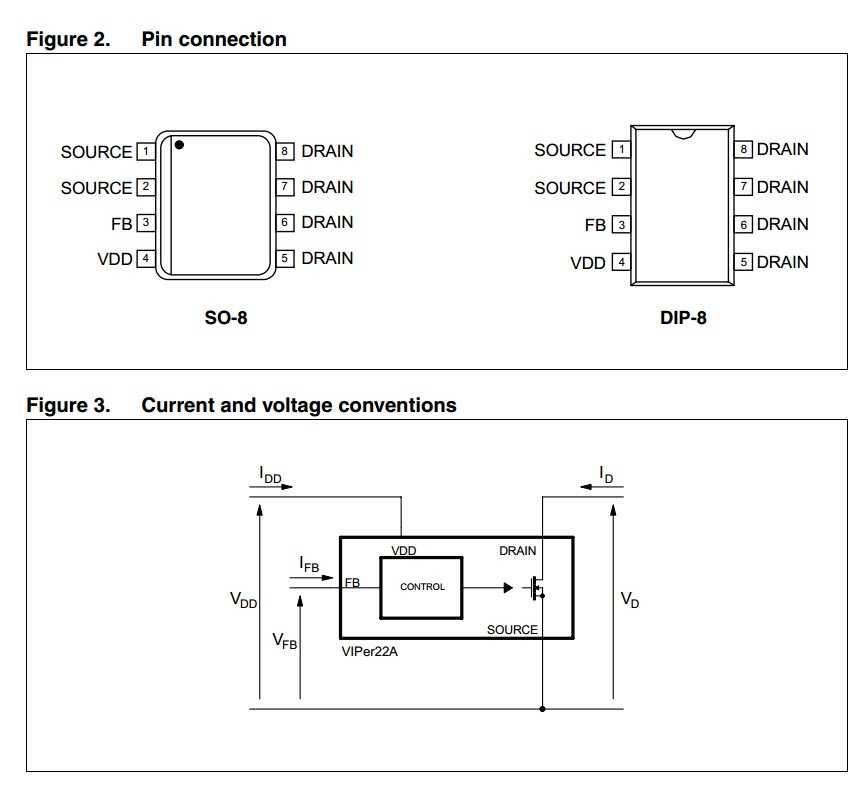

Шаг 3
Подключите красную зажимную клемму мультиметра к ножке 4 микросхемы Viper12a (это ножка VCC)

Подключите черную зажимную клемму к ножке 3 микросхемы Viper12a (это ножка GND).
Шаг 4
Определите положительный и отрицательный выводы на мультиметре. При правильном подключении и исправной микросхеме Viper12a, мультиметр должен показать напряжение около 0,6-0,7 В на положительной ножке (VCC) и открытой цепи (пустой захват на мультиметре) на отрицательной ножке (GND).
Шаг 5
Замените микросхему Viper12a на другую известно исправную микросхему и повторите шаги 2-4. Если результаты проверки с новой микросхемой соответствуют ожидаемым значениям, то ваша первоначальная микросхема Viper12a, скорее всего, повреждена и требует замены.

Проверка микросхемы Viper12a мультиметром может помочь вам определить ее работоспособность. Если вы не уверены в своих навыках или опыте работы с электроникой, лучше обратиться за помощью к специалисту.

Технические характеристики источника питания VIPer22A

Как и в предыдущем проекте на основе SMPS, различные типы источников питания работают в разных средах и работают в определенных границах ввода-вывода. Этот SMPS также имеет спецификацию. Следовательно, перед тем, как приступить к фактическому проектированию, необходимо провести надлежащий анализ спецификации.

Спецификация входа: это будет SMPS в области преобразования переменного тока в постоянный. Следовательно, на входе будет переменный ток. В этом проекте входное напряжение фиксировано. Это соответствует европейскому стандарту номинального напряжения. Итак, входное переменное напряжение этого ИИП будет 220-240В. Это также стандартное номинальное напряжение Индии.

Выходные данные: Выходное напряжение выбрано в качестве 12V с 1А номинального тока. Таким образом, это будет выходная мощность 12 Вт. Поскольку этот SMPS будет обеспечивать постоянное напряжение независимо от тока нагрузки, он будет работать в режиме CV (постоянное напряжение). Кроме того, выходное напряжение будет постоянным и стабильным при самом низком входном напряжении при максимальной нагрузке (2 А) на выходе.

Пульсации выходного напряжения: крайне желательно, чтобы хороший источник питания имел пульсации напряжения менее 30 мВ пик-пик. Целевое напряжение пульсаций одинаково для этого SMPS, пульсации пик-пик менее 30 мВ. Однако пульсации на выходе SMPS сильно зависят от конструкции SMPS, печатной платы и типа используемого конденсатора. Мы использовали конденсатор с низким ESR и номиналом 105 градусов от Wurth Electronics, и ожидаемая пульсация на выходе ниже.

Цепи защиты: Существуют различные схемы защиты, которые можно использовать в SMPS для безопасной и надежной работы. Схема защиты защищает SMPS, а также связанную с ним нагрузку. В зависимости от типа схема защиты может быть подключена к входу или выходу. Для этого SMPS будет использоваться входная защита от перенапряжения с максимальным рабочим входным напряжением 275 В переменного тока. Кроме того, для решения проблем с электромагнитными помехами будет использоваться фильтр синфазных помех для подавления генерируемых электромагнитных помех. На стороне вывода мы будем включать в себя защиту от короткого замыкания, защита от перенапряжения и перегрузки по току.

Особенности работы Viper12a в схеме включения без трансформатора

Микросхема Viper12a может использоваться в схемах без трансформатора, что позволяет создавать компактные, надежные и эффективные источники питания. В таких схемах осуществляется прямое преобразование переменного тока в постоянный без использования трансформатора.

Для работы Viper12a в схеме без трансформатора требуется использование дополнительных компонентов, включая диоды, конденсаторы и резисторы. Основное преимущество такой схемы состоит в том, что она не содержит электромеханических элементов, что делает ее более надежной и долговечной.

Одной из особенностей работы Viper12a в схеме без трансформатора является применение дискретного диода вместо мостового выпрямителя. Дискретный диод обеспечивает надежность и эффективность работы системы источника питания.

Дополнительные компоненты, такие как конденсаторы и резисторы, обеспечивают сглаживание и стабилизацию выходного напряжения. Конденсаторы используются для фильтрации шумов и резисторы — для ограничения тока.

Схема включения без трансформатора позволяет создавать источники питания с широким диапазоном входного напряжения и выходным напряжением. Это позволяет использовать Viper12a в различных областях, таких как электроника, светодиодное освещение и прочие промышленные приложения.

Однако, при проектировании и реализации схемы без трансформатора необходимо учитывать особенности конкретного приложения и правильно подбирать компоненты для достижения требуемых характеристик и эффективности системы.
