Разделительный трансформатор: назначение, схема и принцип работы

Классификация

В настоящее время промышленно выпускается несколько разновидностей разделительных трансформаторов, предназначенных для безопасной эксплуатации электроустановок. Различают следующие виды таких устройств:

токовые – первичная катушка служит для подключения источника тока, вторичная направляется к электросчётчику или аналогичному аппарату. Устанавливается в измерительной или релейной электросети;
пиковые – для преобразования синусоидального напряжения, в большинстве случаев применяются в цифрующих устройствах;
импульсного типа – преобразуют полученный сигнал в импульс, сглаживают высокочастотные помехи;
автоматические – в конструкции воедино соединяются входная и выходная обмотки, что формирует связь электрическую, вместе с магнитной;
силовые – с несколькими обмотками, позволяющими одновременно с передачей трансформировать характеристики;
портативные – применяются для организации осветительных систем на улице или в помещении.

Аппараты могут предусматривать узкоспециализированные условия применения. Подобные аппараты устанавливаются в медицинских учреждениях для электроснабжения операционных, стационарных и других важных отделений, где предъявляются высокие требования к безопасности.

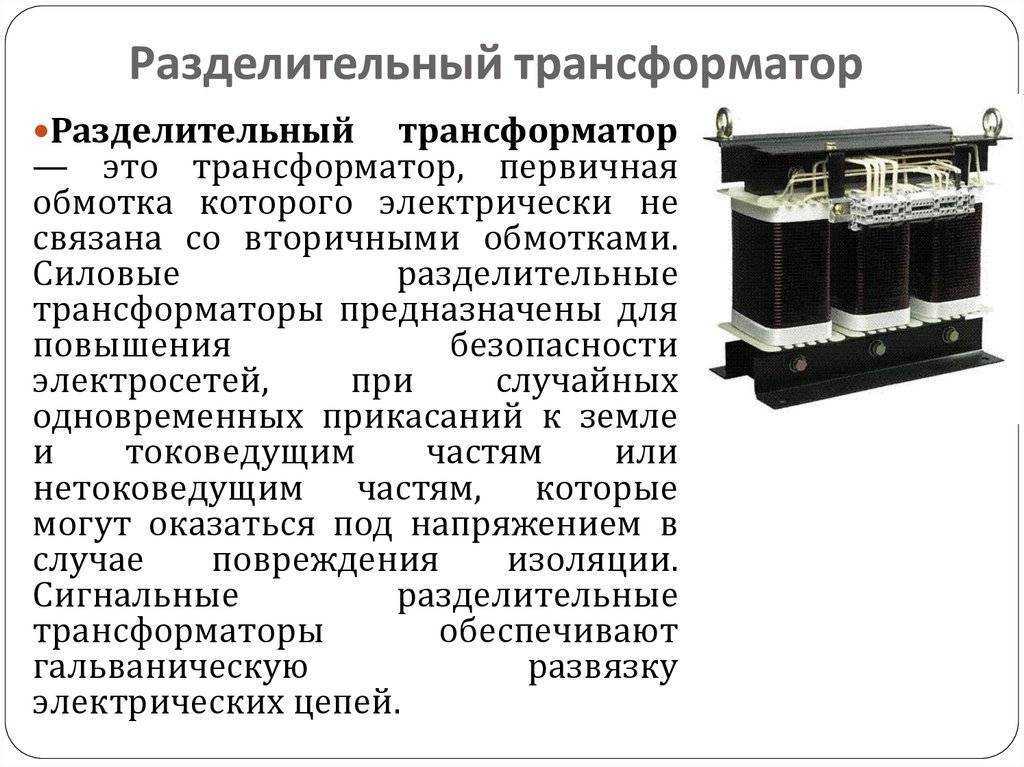

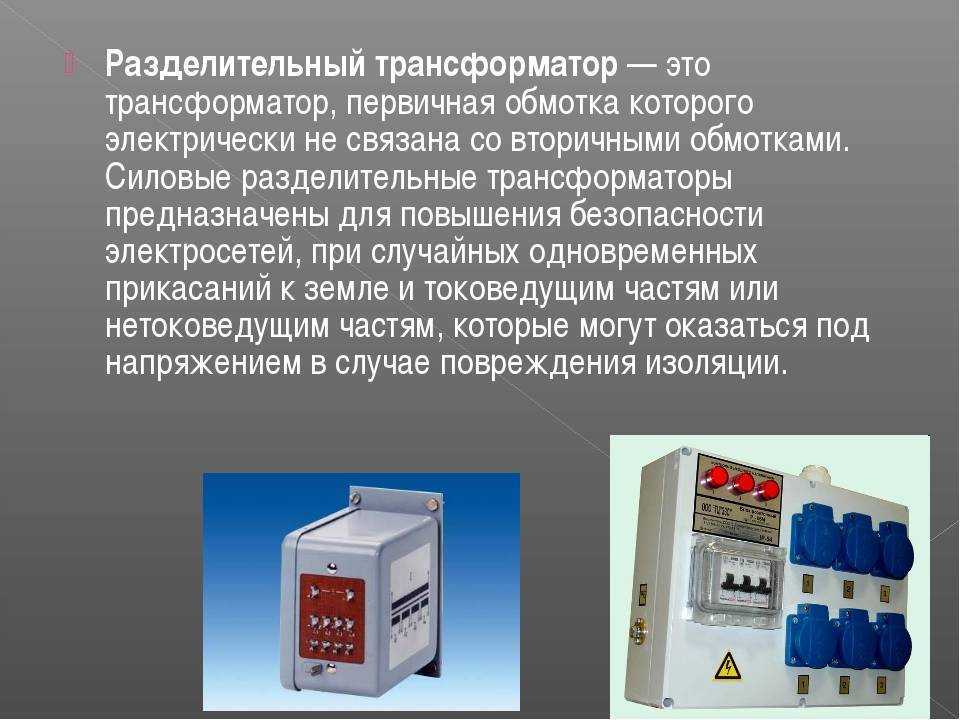

Разделительный трансформатор

Применение трансформаторных разделителей

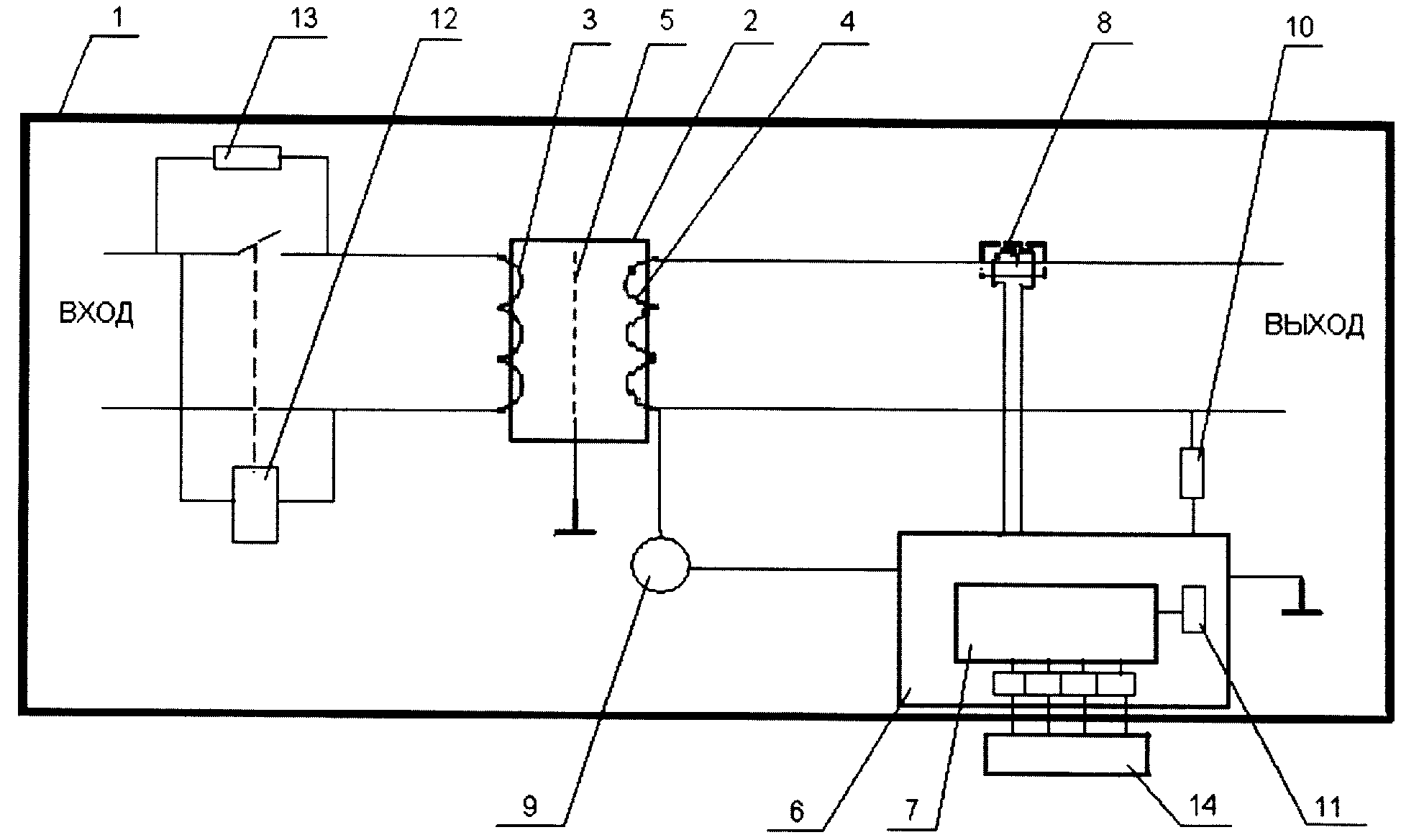

Конструкция трансформатора разделительного.

Устройство разделительного трансформатора выполнено в полной аналогии с компоновкой основных функциональных элементов в преобразователях напряжения повышающего или понижающего характера работы.

Так же на магнитопроводе установлены первичная и вторичная обмотки с одинаковыми характеристиками намотки, по таким же законам электромагнитной индукции происходит преобразование электроэнергии переменного тока от первичной обмотки на вторичную.

Поскольку параметры напряжения выходной цепи повторяют аналогичные характеристики поданного на первичку сетевого напряжения, векторы напряжения в цепях практически совпадают.

Главное конструктивное отличие РТ от других трансформаторов заключается в тщательной электрической изоляции обмоток друг от друга. Связь между ними только магнитная за счет магнитного потока в магнитопроводе.

Такой способ передачи энергии между цепями без непосредственного электрического контакта называется гальванической развязкой. При этом вторичная цепь трансформатора не заземлена! Внезапный электрический пробой не вызовет перегрузки по току, ток утечки при случайном соприкосновении человека с оборудованием, находящимся под нагрузкой, не превысит пороговых опасных значений.

ПОДКЛЮЧЕНИЕ И РАЗМЕЩЕНИЕ РАЗДЕЛИТЕЛЬНЫХ ТРАНСФОРМАТОРОВ

Установка разделительных трансформаторов на объектах, где должно быть организовано электропитание с изолированной от земли нейтралью может производиться в следующих местах:

непосредственно в вводно-распределительном устройстве или на главном распределительном щите напряжения в зависимости от характера объекта;
в этажных щитовых комнатах при их наличии;
в коридорных нишах при наличии необходимых условий для вентиляции;
непосредственно в помещениях операционных больничных комплексов.

Размещение разделительных трансформаторных устройств в шкафах ВРУ или на ГРЩ нежелательно для медицинских учреждений, поскольку ГОСТ 50571.28 предписывает их расположение в непосредственной близости к медицинскому помещению с питаемой аппаратурой.

Выбор конкретной схемы подключения цепей РТ зависит от различных факторов, в числе которых:

архитектурные особенности объекта и возможности для размещения оборудования;
электрическая схема питания объекта, с учётом возможностей резервирования источника электрического питания;
фактическое расстояние от РТ до конечных потребителей;
особенности питаемой аппаратуры в частности наличие собственного автономного питания от встроенных аккумуляторов.

Монтаж разводки электропитания в системе IT выполняется проводами и кабелями без экранирующей оплётки. Заземление, используемое потребителями электропитания с изолированной нейтралью, не должно быть связано с рабочими или защитными нулевыми проводами внешней схемы электроснабжения.

Трансформаторные устройства для разделения электропитания могут применяться к отдельным потребителям в помещениях с повышенным уровнем опасности, либо к группе таких потребителей. Примером может служить предусмотренная ПУЭ возможность такого питания штепсельных розеток в ванных комнатах жилых домов и квартир.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Виды приборов

На данный момент в электротехнике большинство трансформаторов обеспечивают гальваническую развязку входных и выходных цепей. Несмотря на то, что “классическое” определение разделительного трансформатора подразумевает неизменность величины трансформируемого параметра (напряжения) фактически все виды и типы являются разделительными. В зависимости от назначения различают трансформаторы нескольких видов.

Токовые

Чаще всего используется для подключения цепей, на которые установлены измерительных, регистрирующих приборов (электросчетчики, амперметры) и защитных реле.

Силовые

Конструкция, чаще всего, состоит из нескольких вторичных обмоток, преобразующих входящий электрический импульс с одной системой напряжения в несколько исходящих с другими параметрами системы напряжения.

Пик-трансформаторы

Используются для преобразования синусоидальной составляющей напряжения. Основное назначение – предотвращение помех в цепях с аппаратурой для оцифровки.

Некоторые источники выделяют портативные разделительные преобразователи в отдельную категорию. Следует отметить, что габаритные размеры в техническом исполнении устройства различного типа не играют ключевой роли.

Назначение нулевого провода

Нулевой провод в общем случае — это провод, по которому происходит возвращение остаточного тока по замкнутому контуру.

Не смотря на название, нулевой провод может обладать потенциалом в некоторые моменты времени. На схемах нулевой провод обычно обозначают буквой $N$.

Роль нулевого провода

Зачем же нужен нулевой провод в трехфазной цепи? Назначение нулевого провода в трехфазных цепях следующее: нулевой провод используется для выравнивания фазных напряжений.

Фазное напряжение — это напряжение между нулём и фазным проводом.

Если нагрузка на каждом из фазных проводов одинаковая (то есть одинаковая потребляемая мощность у каждого из потребителей фазного тока от фазных проводов 1-3) — то система будет оставаться рабочей даже в случае обрыва нулевого провода, так как в каждый момент времени разница потенциалов между нулевым и любым из фазных проводов будет одинаковой.

Роль нулевого провода при неравномерной нагрузке

Если нагрузка на каждой фазе будет разной — то необходимо обязательно подключать нулевой провод.

В случае его обрыва или внезапного повышения сопротивления на нём, напряжение распределится согласно потребляемым мощностям на каждую из нагрузок трёхфазной цепи и, соответственно, чем меньше потребляемая мощность — тем большее фазное напряжение получит потребитель тока.

Это неприемлемо для многих электроприборов и может вызвать их неисправность и даже пожар, именно для избегания таких неприятностей к каждой розетке подведён нулевой провод.

Роль нулевого провода при соединении звездой

Звезда — это особый способ соединения концов обмоток генератора, при котором все они соединяются в одну точку, называемую нейтралью.

При этом провода на выходе у потребителя также соединяются в аналогичную точку, а провод, соединяющий две нейтрали, называется нулевым. Провода же, соединяющие начало фазы у потребителя и генератора называются линейными.

Готовые работы на аналогичную тему

В случае подключения трёхфазного двигателя нагрузка для всех трёх фазовых проводов будет одинаковая, соответственно, возвращение остаточного тока на генератор возможно по одному из фазовых проводов, на котором фазовое напряжение в данный момент времени равно нулю.

Если же нагрузки на стороне потребителя неодинаковые, остаточный ток после каждой нагрузки будет выходить разным и, соответственно, фазовое напряжение тоже будет разное.

Если говорить упрощённо, в каждый момент времени оно будет равно напряжению между проводом, который в данный момент времени не является несущим фазовый ток, и фазовым проводом — то есть оно будет разным.

Использование же нулевого провода в таком случае поможет предотвратить эти перепады и таким образом исключить возникновение неисправностей в сети.

Рисунок 1. Роль нулевого провода в трехфазной цепи при соединении звездой

На рисунке представлена схема подключения трёхфазной цепи при подключении звездой.

Ток по нейтральному проводу, соединяющему между собой две нейтрали, будет течь только при включении (или выключении) всей системы и старте работы первой из обмоток генератора.

В остальное время он будет возвращаться на генератор по фазовым проводам по очереди.

Фазовое напряжение на рисунке обозначено с помощью букв $U_A$, $U_C, U_B$, ЭДС на обмотках генератора — $E_C, E_A$ и $E_B$, а ток, текущий по фазовым проводам — буквами $I_C, I_A$ и $I_B$.

Сам генератор обозначен буквой $G$, а потребитель буквой $M$. Сопротивления у потребителя обозначены буквами $Z_A, Z_B$ и $Z_C$.

Линейные напряжения — то есть напряжения между фазами — обозначены соответственно $U_CA, U_AB, U_BC$. На рисунке стрелками показаны провода, к которым нужно подключить вольтметр для измерения линейного напряжения.

Маркировка нулевых проводов

Для того чтобы сделать нулевой провод легко отличаемым от остальных, соответственно ГОСТ для них принято использовать кабели бело-голубого или просто голубого цвета.

При совмещении нулевого провода с заземлением используются полосатые жёлто-зелёные кабели с концами проводов, обозначенными синим цветом:

Предназначение бытовых трансформаторных разделителей

Конструкция медицинского трансформатора разделительного.

Кардинальным решением в части обеспечения электробезопасности в помещениях, подобным ванной или подвалам, является запрет на установку в них розеток, соединяющихся непосредственно с питающей электросетью.

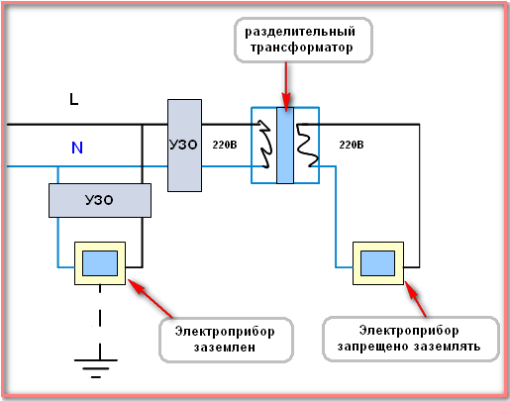

В этом случае недалеко от розетки устанавливается разделительный трансформатор (РТ), задача которого состоит не в преобразовании напряжения в сторону повышения или понижения, а всего лишь изолировать использующий сетевую электроэнергию прибор от самой сети.

В целях безопасного пользования той же розеткой в ванной РТ обмоткой первичной запитывается от энергосети 220 В, а своей обмоткой вторичной присоединен к розетке. Таким образом осуществляется гальваническая развязка системы питающей энергосети и прибора пользования. Принцип работы РТ иллюстрирует условная схема его подключения и приборов пользования.

Вторичную обмотку РТ и подсоединенные приборы заземлять запрещено! Заземляется только кожух (корпус) трансформатора.

Условия

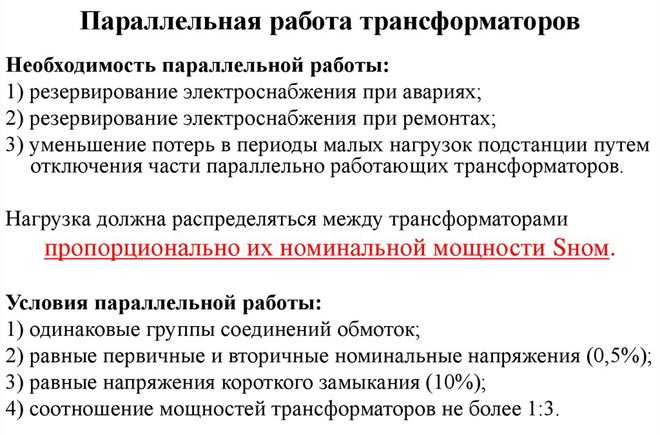

Существуют определенные условия параллельной работы трансформаторов. Всего установлено 5 пунктов. Включенные приборы работают правильно при следующих условиях:

Фазировка. Выполнение этого условия трансформаторами является обязательным. Иначе будет наблюдаться короткое замыкание. Токи вторичных цепей позволяют выполнить фазировку. Фазы соединений согласовываются со стороны низкого, высокого напряжения.
Напряжение на обмотках вторичных и первичных катушек при соединении должно быть разным. Это условие выполняется с соблюдением особенностей изоляции. Коэффициент трансформации всех элементов системы должен быть идентичным. Соединить устройство допускается, если отклонение показателя не превышает 0,5 %.
Напряжение короткого замыкания равно для всех агрегатов. Это способствует выполнению обмотками установленных функций. Сопротивление контура возрастает при высоком напряжении короткого замыкания. Увеличивая его уровень для маломощного агрегата, можно получить перегрузку. Для нормальных условий функционирования системы при выполнении стандартов отклонение между показателями короткого замыкания устройств не превышает 10%.
Включить параллельным соединением допускается одинаковые обмотки, соответствующие друг другу. При несоблюдении этого условия работающими приборами вырабатываются уравнительные токи. Наблюдается сдвиг фазы.
Мощность аппаратуры не должна отличаться в 3 раза. Это является важным условием правильной работы системы. В противном случае мощный прибор увеличивает нагрузку на следующие приборы. Маломощные агрегаты будут перегружены. Соединять подобные устройства запрещается правилами безопасности.

Следуя перечисленным условиям, обеспечивается стабильная, эффективная работа силового оборудования. Безопасность и надежность функционирования системы повышается.

Подбор разделительного трансформатора в зависимости от количества и мощности подключаемых электроприемников

Разделительные трансформаторы широко применяются для обеспечения безопасности при эксплуатации электроприемников в бытовых и коммерческих условиях. Они позволяют изолировать электрическую сеть и обеспечить защиту от утечки тока. Однако подбор правильного разделительного трансформатора важен для обеспечения его эффективной работы и безопасности использования.

При выборе разделительного трансформатора необходимо учитывать количество и мощность подключаемых электроприемников. Количество подключаемых электроприемников определяет, сколько групп розеток нужно иметь на разделительном трансформаторе.

Мощность подключаемых электроприемников влияет на выбор разделительного трансформатора с соответствующим номинальным током и мощностью.

Существуют нормативные рекомендации по максимальному количеству подключаемых электроприемников к одному разделительному трансформатору. Например, в бытовых условиях рекомендуется не более 8-10 электроприемников, а в коммерческих условиях – примерно 12-15 электроприемников.

Однако, при выборе разделительного трансформатора стоит учитывать не только эту рекомендацию, но и суммарную мощность подключаемых электроприемников. Величина мощности должна быть меньше или равна номинальной мощности разделительного трансформатора.

Важно также учитывать особенности подключаемых электроприемников. Если имеются электроприемники с большими пусковыми токами или электроприемники, которые могут создавать электромагнитные помехи, то необходимо выбирать разделительный трансформатор с дополнительными характеристиками, обеспечивающими устойчивую работу в подобных условиях

Пример выбора разделительного трансформатора
Количество подключаемых электроприемников
Мощность каждого электроприемника, Вт

5
100
3
200
2
500
1
1000

Для этого примера общая мощность подключаемых электроприемников составляет 2300 Вт. При выборе разделительного трансформатора необходимо учитывать, что его номинальная мощность должна быть не меньше 2300 Вт.

Важно также выбирать разделительный трансформатор с запасом мощности. То есть номинальная мощность разделительного трансформатора должна быть выше суммарной мощности подключаемых электроприемников

Запас мощности позволит избежать перегрузки трансформатора и обеспечит его долговечность и надежность работы.

При подборе разделительного трансформатора следует обращаться к профессиональным специалистам, которые смогут рассчитать нагрузку и подобрать необходимые характеристики разделительного трансформатора в соответствии с требованиями и особенностями конкретного случая.

Характеристики устройства

По своей сути разделительный трансформатор напоминает понижающий трансформатор обыкновенного электрического прибора, состоящий из первичной и одной (нескольких) вторичных обмоток. Витки первичных обмоток таких трансформаторов отделяются гальванической изоляцией от вторичных, правда, при возникновении аварийных ситуаций, например при перегреве, разрушении изоляции или замыкании обмоток не исключалась появление фазы во вторичных цепях. Основные характеристики разделительных трансформаторов приведены на рисунке ниже.

Основные технические характеристики разделительных трансформаторов.

Разделительные трансформаторы имеют коэффициент трансформации равный единице, обеспечиваемый идентичными по параметрам обмотками. А его главной особенностью является надежное гальваническое разделение обмоток.

Реализовано это применением усиленной или двойной изоляции, наиболее надежным вариантом считают развязку первичной и вторичной обмоток посредством намотки на разных катушках, смонтированных на едином магнитопроводе. КПД разделительных трансформаторов приближается к 85%, но это достойная плата за электробезопасность, недаром такие устройства называют трансформаторами безопасности.

Вероятность пострадать от вторичных напряжений в сети, работающей от разделительного трансформатора, минимизируется. Конечно же, опасность поражения электрическим током сохраняется в случае прикосновения к обоим проводам сети (понятие ноль или фаза в данной цепи неприменимы), но каждый в отдельности по отношению к земле нейтрален и поэтому опасности для жизни человека не представляет.

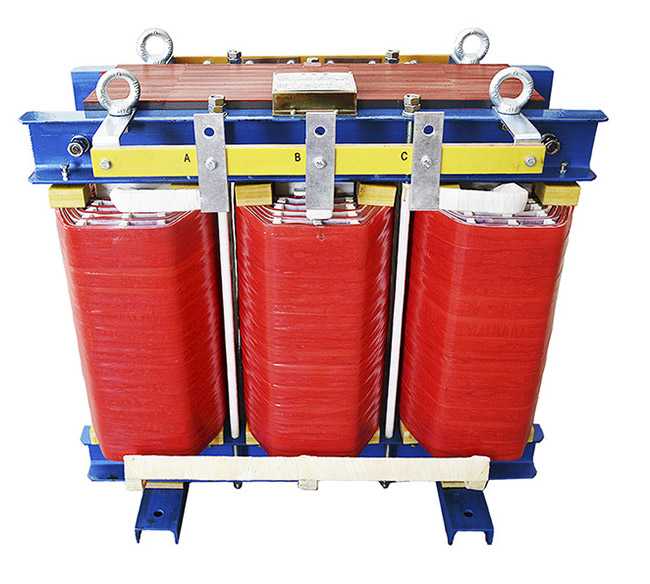

Промышленный разделительный трансформатор в корпусе представляет собой законченную щитовую конструкцию с трансформатором (или несколькими трансформаторами), рубильником по входу, автоматами защиты, с индикацией сети, с клеммной колодкой для подсоединения кабеля.

Гальваническая развязка, создаваемая РТ между входящей силовой системой и цепью потребительской нагрузки, обеспечивает надежную защиту для пользователей в быту и обслуживающего персонала на производстве. В модельный ряд входят в качестве базовых конструкций:

трансформатор однофазный разделительный;
трансформатор трехфазный сухой разделительный.

Какую модель выбрать для установки у себя в квартире или в отдельно стоящей постройке, уже выбирает владелец жилья в соответствии с рекомендациями специалистов. Трансформаторы выпускаются на различные виды напряжения. В числе прочих наиболее часто встречаются типовые комбинации:

разделительный трансформатор входное 380/220В – выходное 380/220В
разделительный трансформатор входное 380/220В – выходное 220/127В
разделительный трансформатор входное 220В – выходное 220В
разделительный трансформатор входное 220В – выходное 36В
разделительный трансформатор входное 220В – выходное 24В
разделительный трансформатор входное 220В – выходное 12В

В таблице 1 и 2 приведены основные характеристики трехфазных разделительных трансформаторов 380/380В и 380/220В и однофазных разделительных трансформаторов 220-220В.

Таблица 1. Основные характеристики трехфазных разделительных трансформаторов 380/380В и 380/220В.

Таблица 2. Характеристики однофазных разделительных трансформаторов 220-220В.

Схемы включения обмоток для трехфазных трансформаторов в комбинациях вход/выход:

звезда
треугольник
зигзаг

В процессе эксплуатации трансформатора может возникнуть ситуация срабатывания термовыключателя при превышении температуры трансформатора выше 125 градусов С. В этом случае трансформатор выключается. Данная ситуация может произойти при перегрузке трансформатора или превышении входного напряжения сети. При правильной эксплуатации трансформатор возобновляет работоспособность примерно через 20 мин.

Выполнение фазировки

Чтобы избежать появления короткого замыкания, на низшем выводе напряжения проводится фазировка. Если этот показатель в указанной точке не превышает 1000 В, применяется вольтметр. Его настраивают на соответствующий уровень напряжения.

Фазируемые обмотки соединяют. Это позволит получить замкнутый контур. Обмотки могут иметь заземленную нейтраль или выпускаться без нее. В первом случае контур замыкается через землю. Сопротивление между выводами замеряется. Результат сопоставляется с указанными производителем значениями.

Если нейтраль в конструкции не предусмотрена, потребуется ставить последовательно перемычку между соответствующими выводами двух трансформаторов. Между ними замеряют напряжение. Чтобы обеспечить безопасную работу агрегатов, соединяют те выводы, между которыми при замере не было напряжения.

Рассмотрев особенности параллельного соединения трансформаторных устройств, а также условия и рекомендации по проведению этого процесса, можно обеспечить стабильную и безопасную работу системы. Это предоставляет массу преимуществ в процессе энергоснабжения потребителей электричеством.

Примеры использования

Применение разделительных трансформаторов обязательно в помещениях повышенной опасности. Типичный пример – ванная комната, где использование обычной электросети ограничено:

высокой влажностью воздуха;
возможностью попадания воды на токоведущие части;
наличием металлических предметов с неустойчивым заземлением.

При проведении временных работ в особо опасных помещениях допускается использование переносных трансформаторов безопасности. Благодаря медицинскому разделительному трансформатору появляется возможность создания специальных IT- сетей, обязательных для питания помещений 2 группы (реанимационные отделения, операционные), полностью безопасных как для пациентов, так и для медицинского персонала.

Номинальная мощность однофазных трансформаторов для таких сетей может лежать в пределах 0.5 – 10 кВт. При необходимости используются трехфазные разделительные трансформаторы. В видеоролике представлена информация о разделительном трансформаторе самостоятельной сборки.

Требования сети

Включение трансформаторов на параллельную работу вызвано определенными особенностями эксплуатации электроустановок. Представленный подход позволяет решить проблемы электроснабжения.

При параллельном подключении силовых трансформаторов удается избежать увеличения токов основного устройства. Система менее подвержена перегрузкам. В процессе параллельного подключения обмоток трансформатора уменьшается показатель сбоев в работе электросети. Вероятность, что не будут работать сразу два трансформаторных устройства, крайне мала.

При эксплуатации силового оборудования высокой мощности необходимо обеспечить достаточное пространство (в высоту) для установки агрегата. В небольшом помещении допускается параллельная работа трансформаторов, согласно ПУЭ. На территории одной электроустановки со стандартными размерами пространства возможно использовать необходимое количество силовой аппаратуры. Для увеличения продуктивности, безопасности работающих от разных источников агрегатов, потребуется правильно создать параллельное соединение обмоток.

ТИПЫ РАЗДЕЛИТЕЛЬНЫХ ТРАНСФОРМАТОРОВ

Не существует принципиальной конструктивной разницы между силовыми трансформаторами напряжением до 1000 вольт общего назначения и трансформаторами, применяемыми для разделения электрических цепей, то есть, разделительными.

Любой трансформатор обеспечивает гальваническую развязку между первичными и вторичными цепями напряжения по определению.

ГОСТ 30030-93 не предъявляет к разделительным трансформаторным устройствам особых конструктивных требований, которым не удовлетворял бы обычный силовой трансформатор. Так, наличие не менее чем двойной изоляции между электрическими цепями первичной и вторичной обмоток присутствует в любом трансформаторе, а не только в разделительном.

Таким образом, разница заключена только в функциональном назначении устройств.

Разделительные трансформаторы могут быть понижающими, повышающими, а также имеющими коэффициент трансформации 1. Наиболее часто встречаются разделительные устройства этого типа, преобразующие напряжение без изменения его величины, например 220/220 В, 380/380 В.

Изменение уровня напряжения в процессе разделительной трансформации осуществляется с целью обеспечить питанием электроприборы, требующие других номиналов напряжения, отличных от сетевого.

Преобразователи напряжения, служащие в качестве источников питания цепей сверхнизкого напряжения классифицируются ГОСТ как безопасные разделительные трансформаторы. Сверхнизким считается электрическое напряжение, уровень которого не превышает 50 вольт.

Такие источники напряжения могут использоваться для подключения следующих устройств:

ламп переносного типа;
низковольтного ручного электроинструмента и аппаратуры;
детских электрифицированных игрушек.

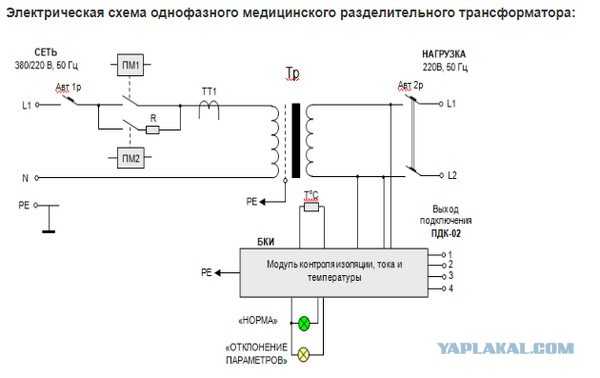

МЕДИЦИНСКИЕ РАЗДЕЛИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ

Отдельную категорию приборов представляют разделительные медицинские трансформаторы. Применение этих устройств обусловлено особыми требованиями, предъявляемыми к организации цепей электропитания отдельных медицинских учреждений.

Помещения медицинских учреждений разделены на несколько групп по признакам опасности нарушения режима электропитания и общей электробезопасности.

В частности, помещения, относящиеся к группе 2 (операционные и реанимационные отделения, а также другие помещения, имеющие системы жизнеобеспечения) требуют обязательного применения электрических цепей питания с изолированной от земли нейтралью. Выполнение этого требования достигается путём применения специализированных медицинских трансформаторов.

Электроснабжение системы IT медицинских объектов 2 группы должно также сопровождаться применением устройств автоматического контроля изоляции электрических цепей от земли.

Это объясняется малой величиной токов утечки на землю, возникающих в сетях IT при однофазных замыканиях на землю. Проблема обнаружения повреждений такого рода в сетях с изолированной от земли нейтралью и стала причиной отказа от массового их применения.

При замыкании на землю одной из фаз режим работы оборудования практически не изменяется, уровень напряжения остаётся в норме, поэтому электросеть может длительно находиться в таком состоянии. Однако прикосновение к частям находящимся под напряжением как прямое, так и косвенное перестаёт при этом быть безопасным.

Применение же сложной высокочувствительной автоматики, к которой относятся системы контроля изоляции цепей электроснабжения для массового потребителя практически невозможно.

Кроме этого, сложность применения систем электроснабжения IT заключается в необходимости постройки заземляющего устройства на стороне потребителя. Корпуса оборудования в случае применения IT должны быть соединены с землёй.

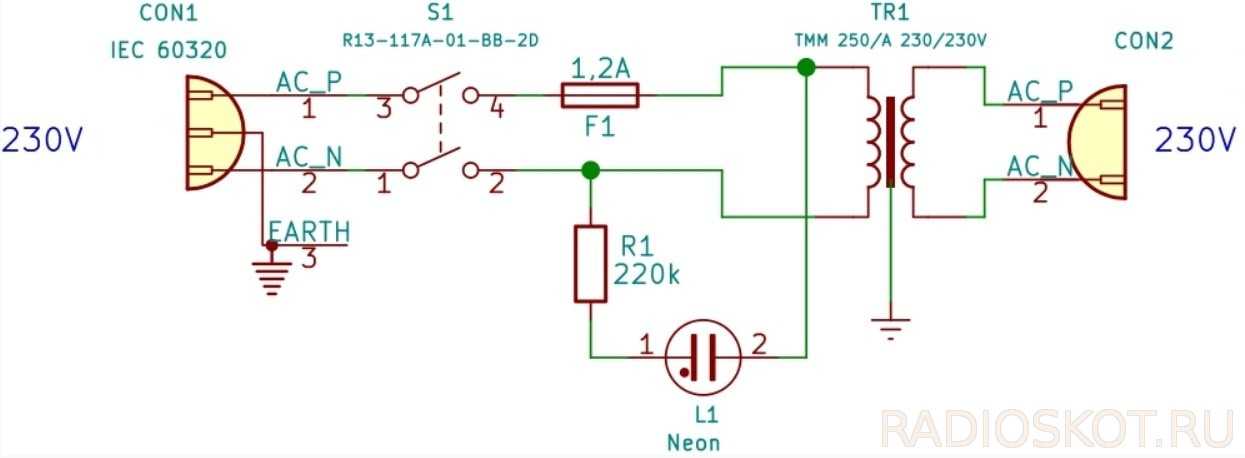

Как сделать самому разделительный трансформатор

Аппарат небольшой мощности несложно изготовить самостоятельно, при наличии подобных навыков и элементарных знаний в области электротехники.

Последовательность операций:

на двух идентичных сердечниках выполняются по две половинных обмотки – катушки разделяются напополам;
пара половинных обмоток соединяется последовательным способом;
дополнительно можно оборудовать аппарат дросселем или стабилизатором.

Детальнее схема устройства и порядок соединения полуобмоток показан на схеме:

Аппарат может использоваться для запитывания мастерской или другого вспомогательного помещения. Перед подключением к стационарной электросети, устройство необходимо проверить электрическим током небольшой величины. В качестве потребляющего устройства подойдёт обычная лампа небольшой мощности.
