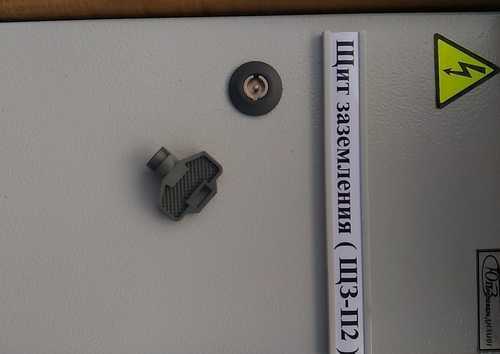

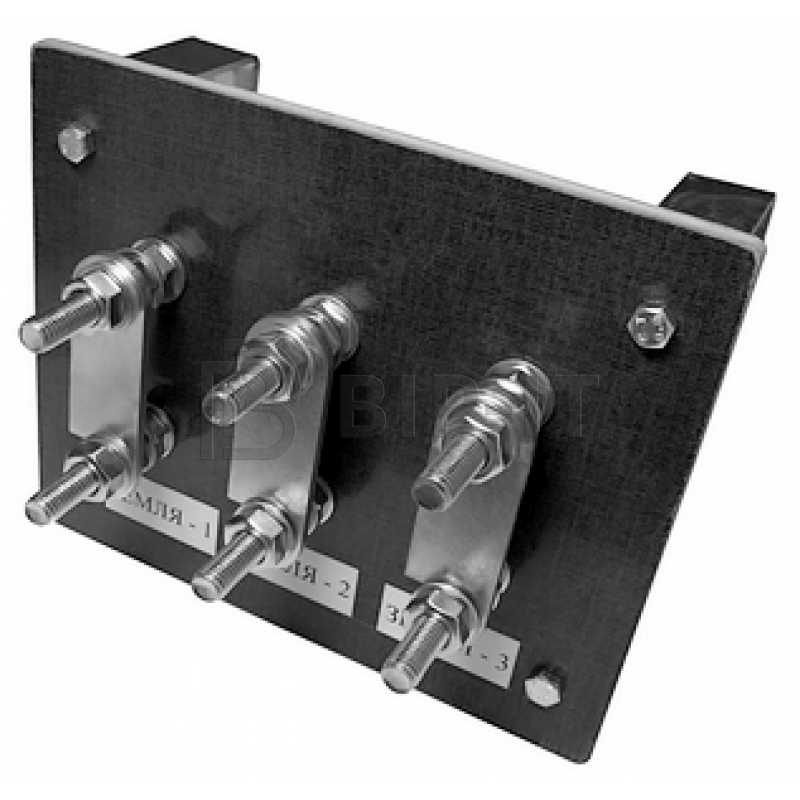

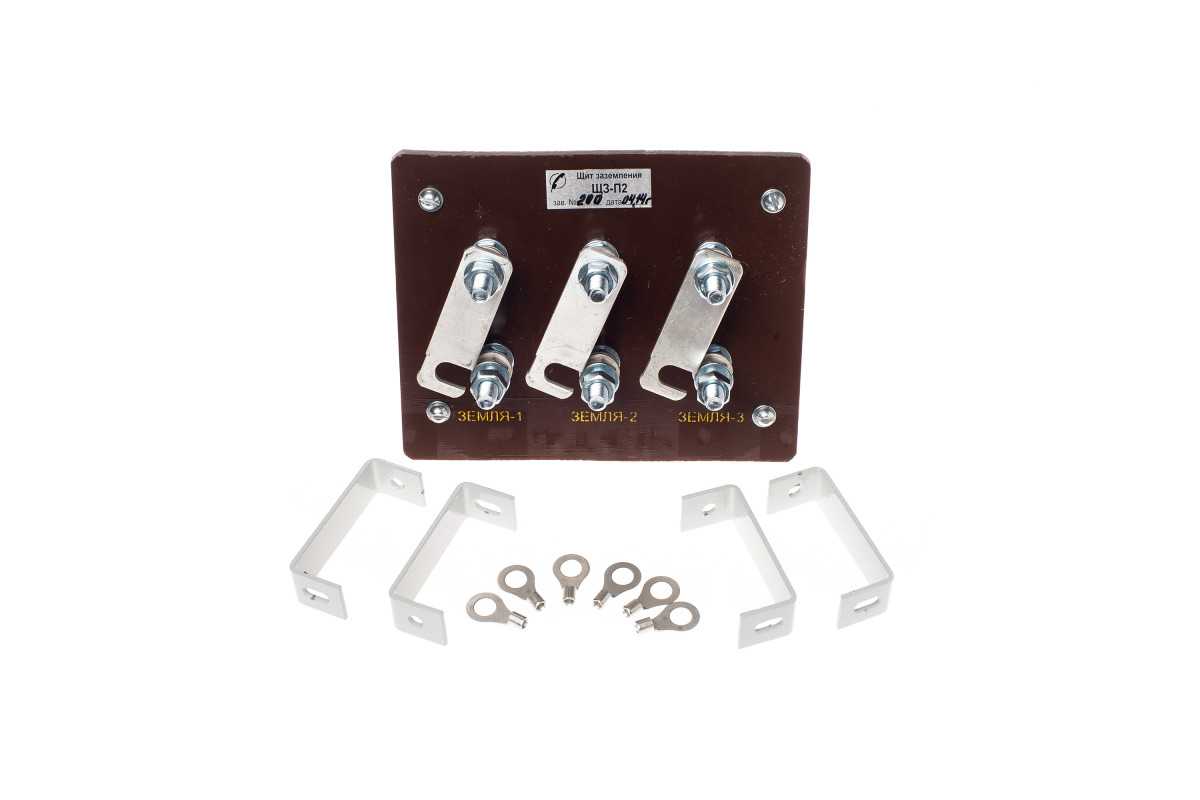

Щз п2 щит для подключения рабочего защитного и измерительного заземления

Виды диэлектрических ковриков

В зависимости от условий эксплуатации диэлектрические коврики делятся на два вида:

• обычные диэлектрические коврики,

• маслобензостойкие диэлектрические коврики.

Обычный диэлектрический коврик предназначен для применения в помещениях со стандартными условиями окружающей среды и может использоваться при температурах от -15 до +40 градусов.

Маслобензостойкие диэлектрические коврики предназначены для использования в агрессивном температурном режиме – материал коврика способен сохранять свои защитные свойства в диапазоне температур от -50 до +80 градусов. Стоит отметить, что при экстремально высоких температурах срок службы коврика не более 3000 часов.

Минимальный комплект СИЗ для электроустановок до 1000В

Каталог товаров

• Средства электрозащиты
  • Заземления переносные для ВЛ
  • Заземления переносные для РУ
  • Инструмент диэлектрический
  • Комплекты средств защиты для электроустановок — КСЗ
  • Раскрепляющие устройства (УР)
  • Сигнализаторы напряжения
  • Средства индивидуальной защиты
  • Узлы и детали
  • Указатели высокого напряжения
  • Указатели напряжения до 1000В
  • Указатель повреждения кабеля
  • Устройства для работы на линиях
  • Штанги оперативные изолирующие
• Плакаты и знаки безопасности
• Лестницы и стремянки диэлектрические
  • Лестницы диэлектрические
  • Стремянки диэлектрические
• Противопожарное оборудование
  • Порошковые огнетушители
  • Углекислотные огнетушители
• Системы заземления и молниезащиты
  • Модульное заземление
  • Молниеприемники и держатели
  • Оборудование и материалы
  • Электролитическое заземление
  • Элементы системы заземления
  • Элементы системы молниезащиты
• Мультиметры и клещи токоизмерительные
  • Клещи токоизмерительные
  • Мегаомметры
  • Мультиметры APPA
  • Мультиметры MASTECH
  • Мультиметры SANWA
  • Осциллографы
• Средства управления и автоматики
  • Блоки управления насосами
  • Групповые источники питания
  • Контроллеры, модули расширения, кабели
  • Оперативные, задающие и вспомогательные устройства
  • Приборы для контроля пламени и управления розжигом
  • Приборы ПРОТАР
  • Программно-технический комплекс КОНТАР
  • Регуляторы МИНИТЕРМ
  • Регуляторы РС29
  • Регуляторы температуры прецизионные (ПРОТЕРМ)
  • Тиристорные усилители мощности и преобразователи
  • Устройства управления приточной вентиляцией (ВЕНТ)
  • Устройства управляющие систем теплоснабжения (РУНТ)
• Манометры
  • Манометры образцовые МО
  • Манометры, вакуумметры МТИ
• Светодиодные лампы и светильники

Комплект средств защиты для РУ напряжением до 1000В и свыше

У нас часто спрашивают: «Какими средствами защиты должны быть укомлектованы распределительные устройства (электроустановки/щитовая/подстанции) до 1000В и свыше 1000В?»

Выбор необходимых электрозащитных средств, средств защиты от электрических полей повышенной напряженности и средств индивидуальной защиты регламентируется настоящими правилами, «Правилами техники безопасности при эксплуатации электроустановок», «Правилами техники безопасности при эксплуатации электроустановок потребителей», «Санитарными нормами выполнения работ в условиях воздействия электрических полей промышленной частоты», «Руководящими указаниями по защите персонала, обслуживающего распределительные устройства и воздушные линии электропередачи переменного тока напряжением 400 , 500 и 750 кВ, от воздействия электрического поля» и другими соответствующими нормативно-техническими документами с учетом местных условий.

При выборе конкретных видов средств индивидуальной защиты следует пользоваться соответствующими каталогами СИЗ и рекомендациями по их применению.

Согласно приложения 8 приказа приказа Минэнерго РФ от 30-06-2003 261 об утверждении Инструкции по применению и испытанию средств защиты, используемых в электроустановках, наша компания предлагает два готовых комплекта электрозащитных средств в электроустановках до 1000В и свыше 1000В (в том числе трансформаторных подстанций, щитов и пультов управления):

Комплект для распределительных устройств с напряжением до 1000В (КСЗ-1)

Комплект для распределительных устройств с напряжением выше 1000В (КСЗ-2)

Примечания: 1. Нормы комплектования являются минимальными и обязательными. Техническим руководителям и работникам, ответственным за электрохозяйство, предоставляется право в зависимости от местных условий увеличивать количество и дополнять номенклатуру средств защиты. 2. При размещении оборудования РУ до и выше 1000 В на разных этажах или в нескольких помещениях, отделенных друг от друга дверями или другими помещениями, указанное количество средств защиты относится ко всему РУ в целом. 3. РУ одного напряжения при числе их не более четырех, расположенные в пределах одного здания и обслуживаемые одним и тем же персоналом, могут обеспечиваться одним комплектом средств защиты, исключая защитные ограждения и переносные заземления. 4. Мачтовые подстанции, КТП и КРУН комплектуют средствами защиты по местным условиям.

Перед вводом в экспллуатацию средства защиты необходимо поверить и провести испытания, далее указана переодичность, с которой данная процедура проводится регулярно. Коврики и подставки не подвергаются испытаниям, но для них нормируется осмотр раз в год или раз в 2 года соответственно. В целом, перед каждым применением средств защиты, необходимо провести визуальный осмотр на наличие возможных повереждений.

>Полезные материалы

Преимущества СИЗ от компании «Комплект М.»

Мы сотрудничаем только с проверенными производителями, хорошо зарекомендовавшими себя на рынке. Именно поэтому продукция в нашем каталоге отличается:

• прочностью;
• долговечностью;
• износостойкостью;
• устойчивостью к внешним воздействиям;
• гипоаллергенностью;
• экологичностью;
• доступной ценой.

Представленные комплекты легко чистятся, устойчивы к воздействию внешней среды, изготовлены из современных высококачественных материалов. У нас вы сможете купить СИЗ для проведения широкого спектра работ, включая узконаправленные и специфические. Вся продукция сертифицирована, прошла тщательный контроль безопасности. Подробности узнавайте у наших консультантов.

Что входит в минимальный комплект СИЗ?

Минимальным набором можно обойтись при выполнении работ, связанных с риском загрязнения одежды: ремонтных, отделочных, садово-парковых. Здесь достаточно обеспечить сотрудников масками для лица, перчатками и комбинезонами или жилетами со светоотражающими элементами. При проведении работ на высоте обязательно использование страховочных элементов: строп, монтажных поясов, блокирующих устройств.

Выбирая те или иные средства, необходимо руководствоваться тем, что входит в СИЗ по охране труда каждой отдельной специальности с учетом сезона и погодных условий. Для работы вне помещений или в неотапливаемых складах и цехах необходимо сформировать несколько комплектов для теплого и холодного сезона. Зимняя спецодежда должна обеспечивать хороший воздухообмен, сохранять тепло, свободу движений.

Правильно подобранные средства защитят жизнь и здоровье сотрудников, упростят работу в сложных условиях повышенных температур, биологической и химической опасности.

Требования к диэлектрическим коврам

Согласно установленному государственному стандарту, диэлектрические коврики должны отвечать ряду требований

Если изделие в какой-то степени не соответствует ГОСТу, то его использование может привести к нежелательным последствиям, поэтому перед приобретением диэлектрических ковров следует обращать внимание на его соответствие стандарту

Ковры должны изготавливаться из резины, электрическая прочность которой не должна быть менее 10кВ/мм. Прочность резины также должна выдерживать изгибы изделия на 180 градусов в двух взаимно перпендикулярных направлениях, при этом не оставляя трещин и заломов. Физико-механические свойства используемой при изготовлении диэлектрических ковриков резины четко прописаны в соответствующем ГОСТе.

Все коврики должны быть одноцветными и иметь рифленую поверхность (глубина рифов 1-3 мм) с целью предотвращения скольжения.

На лицевой стороне диэлектрического ковра не должно быть никаких посторонних включений, отверстий или трещин. Стандартом допускается наличие небольших (не более 1 мм глубиной или высотой, и не более 4 мм в диаметре) раковин или пузырей, но не больше, чем 6 штук на 1 метр длины изделия. Также, на лицевой стороне коврика допустимо наличие незначительных изъянов рельефного рисунка, его недопрессовки или разнотона.

С обратной стороны коврика наличие допустимых размеров раковин (максимум 1,5 мм в глубину, 35 мм в длину и 20 мм в ширину) или пузырей (максимум 1 мм в высоту и 5 мм в диаметре) также не должно превышать количества 6 штук на 1 метр длины ковра.

Также стандартом допускается наличие на обеих сторонах следов антиадгезива.

Испытательное напряжение, которое должны выдерживать диэлектрические коврики — 20 кВ переменного тока частотой 50 Гц. Максимально допустимое значение тока утечки ковриков — 160 мА/кв.м.

Хранение диэлектрических ковриков

Храниться коврики должны в сухих помещениях с температурой воздуха от 0 до +30 градусов. Изделия не должны быть подвержены попаданию прямых солнечных лучей, воздействию бензина, масел и прочих агрессивных веществ, а также любым механическим повреждениям. Запрещается хранить изделия вблизи отопительных приборов.

Хранение диэлектрических ковриков допустимо скатанными в рулоны, как по одному, так и по несколько экземпляров, или сложенными в пачки, исключая их деформацию.

При хранении изделий при отрицательной температуре, не распакованные изделия должны отлежаться в течение суток при температуре + 20 градусов.

Гарантийный срок хранения, заявленный изготовителем – три года с момента производства изделия, а срок эксплуатации – три года с момента начала его использования.

5. Заземление измерительных трансформаторов и низковольтной аппаратуры распределения и управления.

5.1. В составе проекта должно быть предусмотрено заземление и защитные меры безопасности для измерительных трансформаторов и низковольтной аппаратуры распределения и управления в соответствии с гл. 1-7 ПУЭ. 5.2. Заземление корпусов трансформаторов напряжения и защитные меры безопасности выполняются по ГОСТ 1983, а трансформаторов тока по ГОСТ 7746.
5.3. Конструкция и размеры заземляющих зажимов корпусов трансформаторов выполняются в соответствии с ГОСТ 21130, при этом трансформаторы с первичным напряжением до 660 В должны иметь заземляющие зажимы с резьбовым соединением не менее Мб и не менее М8 для трансформаторов остальных напряжений. Поверхность площадок у заземляющего зажима должна быть достаточной для получения надежного соединения со стальной шиной не менее 20 мм для трансформаторов с первичным напряжением 3-35 кВ и не менее 40 мм2 для трансформаторов с первичным напряжением 110 кВ и выше.
5.4. Заземление корпусов (или конструкций) измерительных трансформаторов тока и напряжения каждой фазы, коммутационных аппаратов, разрядников, конденсаторов связи, фильтров присоединения и шкафов РЗА следует выполнять присоединением их кратчайшим путем к продольным горизонтальным элементам заземляющего устройства, которые прокладываются на расстоянии 0,8-1,5 метра от их фундаментов. В радиусе не более 3-х метров от мест присоединения заземляющего спуска к заземляющему устройству его конструкция должна обеспечивать растекание токов не менее, чем в четырех направлениях по магистралям заземляющего устройства. Непосредственно у места присоединения заземляющего спуска к заземляющему устройству должно обеспечиваться растекание токов не менее, чем в двух направлениях. Для снижения входного сопротивления растеканию токов высокой частоты, в местах присоединения заземляющего спуска могут дополнительно заглубляться вертикальные электроды длиной 3-5 м или прокладываться горизонтальные заземлители. Необходимость применения дополнительных заземлителей и их количество определяется расчетом (РД 34.20.116-93, п.4.1).
5.5. Конструкция и меры по защитному заземлению низковольтной аппаратуры распределения и управления должна соответствовать ГОСТ Р50030.1 и техническим условиям (ТУ) на аппаратуру. 5.5.1. Токопроводящие части аппаратуры (корпус, рама, металлические оболочки) должны быть электрически связаны между собой и присоединены к защитному выводу заземления для подключения к заземлители) или защитному проводнику.
5.5.2. Защитный вывод заземления должен быть легко доступным и при снятии кожуха, крышки сохранять соединение аппарата с электродом заземления или защитным проводником. 5.5.3. Аппараты с токопроводящими конструкциями должны обеспечивать электрическое соединение между открытыми токопроводящими частями и металлическими оболочками.
5.6. На электрооборудовании около заземляющего зажима должен быть нанесен знак заземления. 5.7. Защитный вывод заземления не должен использоваться для других целей или выполнения других функций.

Обоснование проектных решений

Чтобы не возникало сложностей с согласованием и сдачей проекта, нужно быть внимательным при получении ТЗ на проектирование. Если на проектируемом объекте применяется чувствительное к воздействию помех оборудование, то нужно сразу же запросить у заказчика или у производителя паспорта на данное оборудование, где должна быть обоснована необходимость устройства независимого заземлителя и указано требуемое сопротивление функционального заземления. Паспорта (сертификаты) на применяемое оборудование прилагаются к проекту и служат обоснованием проектных решений на всех этапах согласования проекта.

Независимое функциональное заземление выполняется по схеме на рис. 4.

Если независимый функциональный заземлитель производителем оборудования не предусматривается, то в этом случае функциональное заземление должно быть выполнено по одной из схем (рис. 2, 3) с учетом требований к электромагнитной совместимости. Изолированная шина функционального заземления в этом случае может быть установлена в отдельном ящике заземления, исключающем одновременное прикосновение к частям, которые могут оказаться под опасной разностью потенциалов при повреждении изоляции.

Пример такого ящика функционального заземления показан на рис. 6.

Требования к электрощитовым помещениям

По общепринятым нормам и стандартам электрощитовое оборудование необходимо размещать в специально отведенных помещениях. Конечно, допускается размещение некоторых шкафов на улице, на опоре или внешней стороне здания, а также в тамбурах или на этажах.

Для всех остальных щитов предусмотрены щитовые, которые обычно имеют небольшой размер и вмещают в себя все необходимые устройства для безопасного и бесперебойного функционирования электрических систем здания. Согласно установленным правилам к ним выдвигают несколько требований, которые стоит учитывать для избежания гибели людей и порчи имущества.

Источники помех в сетях заземления

К контуру защитного заземления подключено большое количество электротехнического оборудования с разными режимами работы по сети переменного тока и различной потребляемой мощностью. При коммутации цепей электроснабжения, производстве электросварочных работ и т. п. возникают большие переходные токи, которые могут превышать рабочие токи в сотни раз и создавать выбросы напряжения в сетях электроснабжения и заземления.

Протяженная цепь электроснабжения в случае, когда её основная часть проложена вне помещения по наружной трассе, представляет собой хорошую антенну для импульсных помех. При близких грозовых разрядах в цепях электроснабжения могут возникать выбросы напряжения от 10 до 20 кВ.

Поскольку любое заземление представляет собой обладающую низким сопротивлением цепь возврата тока, паразитные выбросы напряжения по цепям электроснабжения провоцируют в контуре заземления броски токов значительных амплитуд, вызывая кратковременные изменения разности потенциалов в его цепи величиной до сотен вольт и длительностью от единиц до сотен миллисекунд.

Для электротехнического оборудования, работающего на переменном токе, подобные изменения разности потенциалов в цепи действующего контура заземления не создают проблем.

Для слаботочных микропроцессорных устройств, напряжение электропитания которых составляет 5—12 В постоянного тока, изменения разности потенциалов могут порождать паразитные сигналы, которые воспринимаются электронной аппаратурой и приводят к сбоям и отказам в работе систем автоматики, повышенной погрешности измерений, выходу из строя чувствительных элементов, нестабильности регулируемых параметров, ошибкам в собираемых данных.

Основные условия для создания электрощитового помещения

В комнате для электрощитов обязательно должна присутствовать естественная вентиляция и хорошее освещение на случай отключения питания. Температура окружающей среды не должна опускаться ниже +5 градусов. Категорически запрещается размещать щитовую под пространствами с высоким уровнем влажности, например, под душевыми, санузлами, парильными отделениями или кухнями. Они могут пагубно влиять на изоляцию и корпус модулей, разрушая проводку и способствуя образованию коррозии. Через техническое помещение ни в коем случае не рекомендуется прокладывать какие-либо трубы, кроме отопительных, способствующих обогреванию.

Щитовую можно оборудовать противопожарными дверьми, при этом важно помнить, что они должны открываться наружу и быть с самозапирающимися замками. На всякий случай стоит установить в комнате аварийное электрическое освещение, которое будет функционировать даже при обесточивании здания

Для этого можно разместить щит с АВР или другую похожую аппаратуру.

При оснащении электрощитовой не забывайте о том, что высота панелей не должна быть выше двух метров от уровня пола. Пути эвакуации и все необходимые проходы должны строго соответствовать стандартам ГОСТ и правилам пожарной безопасности.

Выполнять монтажные и ремонтные работы в подобных помещениях должны только квалифицированные специалисты с соответствующим разрешением. Только они могут устанавливать нужное для работы электросети оборудование, монтировать главные распределительные щиты, ВРУ и распределительные пункты.

Для безопасности стоит обязательно предусмотреть наличие заземляющего контура, а также исключить применение многожильных кабелей без наконечников и пластмассовых втулок. Помимо этого не допускается размещение в одном щите силовой и слаботочной сети.

Соблюдение всех вышеперечисленных критериев позволяет снизить риск возникновения несчастных случаев, сохранить жизнь обслуживающему персоналу и исключить повреждение имущества. Следование стандартам ГОСТ сделает функционирование любого объекта безопасным и эффективным, вне зависимости от его назначения. Эти правила одинаково подходят для обустройства щитовых крупных производственных предприятий или общественных организаций, детских садов, школ, торговых центров и офисных зданий

Причем совершенно не важно, какое оборудование вы собираетесь в них размещать: ГРЩ, вводно-распределительные устройства, щиты управления и автоматики или другие установки. Важно помнить, что любые устранения неисправностей в щитах, будь то диагностика неисправностей или восстановление логических цепей, должны осуществляться с выключенным питанием при полной остановке работы всей системы
