Какие бывают фитинги для полипропиленовых труб: виды и типы соединения, что учитывать при выборе

Сварка полипропиленовых труб с фитингами.

Обычно, для большей надёжности системы, фитинги и полипропиленовые трубы соединяются друг с другом при помощи сварки. Сваривание полипропиленовых труб включает в себя несколько этапов:

• Для процесса используется специализированный паяльник с насадками, соответствующими диаметрам труб и фитингов.
• Необходимо составить схему будущего трубопровода.
• Нарезать полипропиленовую трубу на соответствующие плану отрезки. До начала сварки нарезанные куски труб следует очистить. В случае использования труб с фольгой её нужно убрать.
• Сварить подготовленные трубы и фитинги. Перед началом сварки концы свариваемых труб разогреваются паяльником с определённой насадкой и присоединяются друг к друга. При сварке место соединения концов труб должно быть абсолютно зафиксировано. Иначе в процессе использования система может начать протекать. В том случае, если монтаж трубопровода осуществляется с использованием как металлических, так и полипропиленовых труб (сварка и резьбовое соединение) последовательность этапов следующая:
• Отключение и сброс воды в трубопроводной системе.
• Демонтаж использованного трубопровода. Процесс значительно ускорит «болгарка». После окончания процесса демонтажа, следует тросиком прочистить участки труб, ведущих к стояку. Старые вентили лучше заменить на новые.
• В конце с помощью фитингов — «американок» соединяем металлические участки труб старого трубопровода с пластиковыми участками нового.

Зарубежные полипропиленовые фитинги

Хотя формирование промышленности в Российской Федерации на месте не стоит, отечественные трубы ПП и фитинги являются высококачественными и надежными, опыт заграничных сотрудников нельзя сбрасывать со счётов. Не первый год на отечественном строительном рынке прочно завоевывают позиции изделия производства Чехии. Меньшую востребовательность получили полипропиленовые фитинги производства Турции.

Прекрасным выходом из ситуации во время строительства своего дома будет разовая закупка всех материалов которые будут нужны для построения и трубопроводного соединения, так как размеры соединителей для труб из полипропилена бывают разнообразными. Отличие специальных труб и соединителей для домостроительства от обыкновенных выражаются в добавочном армировании компонентов добавочными материалами, повышающими надежность и прочность применения трубопровода в дальнейшем. Очень часто в качестве добавочного материала выступает стеклохолст.

Одноразовая покупка обязательных элементов для трубопроводного соединения в доме не только спасет от суматохи при строительстве дома, но и даст возможность сэкономить крупную сумму денег.

Фитинги полипропиленовые характеристики. Технические характеристики полипропиленовых фитингов

Понимание технических аспектов полипропиленовой трубы , позволит произвести установку правильно. Фитинги тоже состоят из полипропилена, мы можем принять к большинству предложений на рынке те же характеристики, что и относят к трубам. Собственно, среди технических характеристик современных полипропиленовых труб и фитингов, выделяют:

• Плотность. Этот критерий позволяет добиться высокого сопротивления нагрузкам, низкому истиранию от времени, а также твердости и прочности разрушения. Средняя плотность составляет 0,91 кг на кубический сантиметр.
• Теплопроводность. Как и полипропиленовая труба, фитинг не образует конденсат на поверхности, благодаря низкому коэффициенту теплопроводности. Именно поэтому трубы из полипропилена удобно монтировать под напольной поверхностью либо в стенах, что добавляет дополнительной прочности.

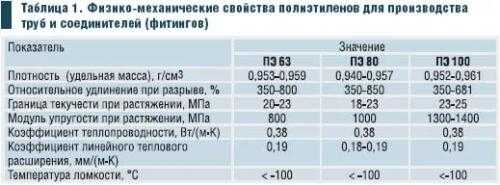

Сводная таблица технических характеристик труб и фитингов

• Высокая прочность. При правильной пайке мы гарантированно получаем надежное соединение, что прослужит нам долгие десятилетия. Главное, не просверлить корпус соединения, не сгибать, не подвергать нагрузкам на разрыв. Современные соединители легко выдерживают давление до 10 атмосфер воды.
• Благодаря химически неактивной среде, изделия легко переносят воздействие бетона, штукатурки и других отделочных материалов. Их вместе с трубами можно эксплуатировать на предприятиях и заводах, во влажных или слишком сухих условиях.
• Устойчивость к воздействию температур. Здесь в расчёт стоит брать тип жидкости, а также использование соединителей и поворотов внутри помещения или снаружи. Не рекомендуется, чтобы соединение подвергалось воздействию отрицательных температур, поскольку под расширением воды при замерзании, полипропилен легко может лопнуть. Температура хрупкости фиксирована значением от — 5 до -15 градусов. Не стоит забывать и про износ. Чем выше температура носителя, тем меньше служит изделие. Считается, что заводы-изготовители испытывают полипропилен при температуре до 40 градусов Цельсия.

Характеристики полипропиленовых соединителей

Реальные высококачественные фитинги обладают неплохими качествами, говорящими в выгоду их использования.

• невозможность образования коррозий и наслоений извести;
• хороший и обычный монтаж, доступный даже новичку;
• полная герметичность при соединении фитинга и трубы.

Благодаря хорошей надежности крепления, полипропиленовые детали соединения стали широко распространены в местах куда сложно добраться, например, как провод труб в шахте либо же глубоко в грунте. Как понятно, постоянные аварии происходят как раз из-за разрыва стыков и соединений труб. В случае правильного трубные соединения и соединителей вероятность аварии быстро снижается. Возрастающая востребовательность полипропиленовых изделий выполняет допустимым выполнение, как открытых подкладок трубопровода, так и скрытых под штукатуркой.

Классификация полипропиленовых соединителей по составу материала

Изделия из полипропилена производятся согластно ГОСТа №52135 «Трубы напорные из термопластов и фасонные соединители к ним для отопительных систем и водообеспечения». Согласно положениям этого документа, полипропиленовые трубы годятся для эксплуатирования:

• в системах горячего водообеспечения (температура до 70 0 );
• в низкотемпературных системах отопления пола (до 60 0 );
• в высокотемпературном радиаторном отоплении (до 90 0 );
• в трубопроводах, транспортирующих холодную воду.

Фитинги и трубы могут изготавливается из полипропилена (ПП) трех различных модификаций: ППР (рандом сополимер), ППГ (гомополимер) и ППВ (блоксополимер). Различия между ними заключаются в устойчивости к температуре — изделия из ППГ не подойдут для отопительных коммуникаций, где может применяться ППР и ППВ, температура работы которых может достигать 95.

В маркировке изделий можно повстречать номенклатуру MRS (небольшой долгой прочности), она указывает на давление среды работы в водопроводе, при котором полипропиленовые фитинги гарантированно будут служить срок в 50 лет. Этот показатель указывается числовым обозначением после номенклатуры материала изготовления: ППР-63 (рабочее давление 6.3 МПа), ППР-80, ППР-100 и т.д. В наше время на рынке возникли фитинги PPRC, выдерживающие давление до 25 Мпа.

Виды ПП труб и специфики их соединения

Полипропиленовые трубы, в зависимости от способа изготовления, могут быть композитными (цельными) либо армированными. Изделия армированного типа маркируются как PN25, они применяются в системах высокотемпературного теплоснабжения. Армирующий слой может делаться из алюминия либо оболочки из стекловолокна. Подобные трубы смогут выдержать температуру в 95 0 , за счёт структуре состолящей из нескольких слоев они выделяются очень высокой ударной стойкостью и самым большим рабочим давлением (25 МПа).

Композитные трубы, со своей стороны, выпускаются в трех разновидностях:

• PN10 — рабочее давление до 10 МПа, размеры от 16 до 110 мм (толщина стенок 1.9-10 мм). Предназначаются для систем холодного водообеспечения с самой большой температурой в +40 0 ;
• PN16 — давление до 16 МПа, размерная сетка 16-110 мм (толщина стенок 1.6-18.5 мм). Держат температуру в +80 0 , могут применяться для обустройства водомерного узла и низкотемпературных отопительных систем;
• PN20 — давление до 20 МПа, толщина стенок 1.6-20.3 мм, самая большая температура +95 0 .

Схема конструкции ППР труб

Конфигурация труб конкретно оказывает влияние на способ их соединения. Процесс установки композитных трубо-проводов очень часто делается способом пайки, с использованием пластиковых соединителей. Армированные трубы, благодаря наличию алюминиевой прослойки, не подлежат пайке — их соединение выполняется при помощи разъемных соединителей компрессионного либо прессового типа.

Напомним, что любые изделия из полипропилена имею границу небольшой температуры, которая составляет -20 градусов. При охлаждении ПП нижеуказанной метки происходят изменения в молекулярной структуре материала, приводят которые к ухудшению механической прочности пластика. Покупать трубы либо полипропиленовые фитинги из «перезимовавшей» партии предлагаем лишь к примеру, если вы полностью уверенны в добросовестности вашего поставщика.

Фасонные элементы для водопроводной системы

Фитинги для пластиковых водопроводных труб подвергаются такому же требованию, как и трубопрокатные материалы – прежде всего, должны быть тщательно налажена система водоподачи. И данные требования неизменны для любого помещения.

Попытка сэкономить на любых мелочах, в том числе и на фитингах для водоснабжения, ничем хорошим не заканчивается. Некачественные детали для водопроводных труб приводят к быстрой поломке сети, а следовательно, к незапланированным финансовым затратам.

Мастера с большим опытом настоятельно рекомендуют покупать арматуру для водопроводных труб только у проверенного производителя. Пускай такие материалы стоят немного дороже, зато надежная работа водопроводной системы полностью оправдает эти расходы.

Смотреть видео

Полипропиленовые трубы и фитинги: виды, маркировка, монтаж

• Компрессионные. Этот вид монтируют посредством гаечного ключа. На данном устройстве для водоснабжения изнутри затягивают обжимное кольцо, что собственно говоря, и фиксирует его к трубопроводу. К недостаткам этой арматуры относят необходимость постоянного подтягивания.
• Пресс фитинги для пластиковых труб. Этот вид соединительных деталей для водоснабжения называют самым надежным. Монтируют пресс – фитинги посредством электропневматического пресса-зажима, который уменьшает объем площади муфты, соединенной с трубой. Пресс – фитинг позволяет выполнить защемление высокой надежности.

Так же к сказанному следует дополнить, что пресс – фитинги можно ставить не только на пластиковую сеть, но и на металлопластиковую и медную.

• Клеевые приспособления. Они также позволяют создать надежное соединение. Чаще всего эти детали ставят на ПВХ магистрали.
• Резьбовые механизмы. С названия понятно, что данные элементы имеют резьбу. Она располагается с обеих сторон конструкции. Данный вариант применяют реже, чем остальные, так, как он не очень подходит для современных трубопрокатных материалов.

Краны и вентили

Краны – это фитинги для пластиковых труб, которые относят к запорно – регулирующей арматуре. Эти механизмы бывают следующих видов:

1. термостатические клапаны;
2. ручные краны.

Краны производят в корпусе из полимера или в металлическом корпусе, который оснащен резьбой. Особо удобны в работе данные соединения типа «американка», потому, что эти краны позволяют снять или установить вентиль без необходимости разбирать всю систему.

Данные фитинговые механизмы делят по уровню герметичности, и это определяющий момент для сферы использования.

Тройники

Фитинги тройники для пластиковых труб предназначают для состыковки трех магистралей. Соединять одновременно несколько трубопроводов приходится часто, тройник в этом случае становится типичным примером.

Тройник расширяет простор фантазии своим разнообразием. Конфигураций данных элементов очень много. Это варианты с разными диаметрами, приспособления, имеющие резьбу на разных частях, изделия для разнородных трубных изделий.

Диаметр

Диаметр сантехнических фитингов для пластиковых труб плотно повязан с габаритами трубопровода.

Если выразиться точнее, то эта связь основана на пропускных возможностях магистрали. Чтобы точно выбрать нужный сантехнический соединительный элемент, нужно запомнить несколько рекомендаций:

• Толстые стенки. При маркировке указывают диаметр трубного сортамента, а стенка у заготовки из пластмассы бывает толстой. По этим причинам трубное изделие, на котором указан диаметр 32 может иметь разный уровень проходимости.
• Основные размеры сантехнических фитинговых элементов это: 2; 2,5; 3,2 и 4 см.

Переходник

Фитинги переходники для пластиковых труб очень похожи на муфту. Но они имеют существенное отличие, на разных сторонах бочонка разный диаметр.

Помимо этого переходники бывают на резьбовых соединениях, и резьба на таких переходниках наносится с внешней и с внутренней стороны.

Часто от начинающего мастера можно услышать: «Зачем нужна резьба на переходниках?». А ответ очень простой. Переход диаметров можно встретить, например, на концевом стояке обогревательной магистрали. Также они могут располагаться в зоне состыковки стояка с лежневкой (так называют горизонтальную разводку обогревательной системы).

Смотреть видео

Элементы соединения полипропиленовых труб (полипропиленовые фитинги)

Особенности и классификация

Достоинства:

1. Устойчивость к минусовым температурам.
2. Срок службы ≥ 50 лет.
3. Экологичность материала и безопасность в работе.
4. Бесшумность и гашение вибраций от движения воды по трассе.
5. Поддерживается чистота воды в любых трассах: в отоплении, в ХВС или ГВС.
6. Простой монтаж и разборка пенопропиленовых магистралей.
7. Низкая цена на изделия.

Трубы и фитинги

Классификация труб ПП производится по материалу. Полипропилен классифицируется на следующие типы: PP-H, PP-B и PP-R.

Изделия PP-R и PPR-С изготавливаются на базе рандом-сополимеров с кристаллической структурой. Эта продукция способна переносить контрастные температуры от -1700С до +140С, кратковременные большие механические нагрузки и завышенное рабочее давление. PP-R и PPR-С закладывают в проект при монтаже канализационных магистралей, отопительных трубопроводов, ХВС и горячего водоснабжения. Актуальные диаметры PP-R и PPR-С – от 16 мм до 110 мм.

Для выпуска PP-H продукции требуются антистатические присадки, антипиреновые добавки и нуклеаторы, поэтому трубы считаются высокопрочными. Такой трубный элемент используется при прокладке трасс холодного водоснабжения, вентиляции и ливневок. Геометрические параметры PP-продукции для воды больше, чем для отопительных систем, потому что их применяют для укладки сточной канализации и промышленных водоотводов.

Трубная продукция PP-B изготавливается с добавлением гомополимеров, их структура также кристаллическая. Высокая прочность к импульсным механическим нагрузкам – отличительная черта этих изделий. PP-B-элементы применяют для сборки «теплых полов» и трассы ХВС. Актуальные диаметры PP-R и PPR-С – от 16 мм до 25 мм.

Изделия PP-S включают в себя полифенилсульфидные вещества. Трубы высочайшего класса имеют высокое сопротивление механическим усилиям, отлично работают в контрастной среде, устойчивы к перепадам давления и не поддаются истиранию.  Актуальные диаметры PP-R и PPR-С – от 20 мм до 1200 мм. Применяют PP-S-детали для прокладки вентиляции, трасс с холодной и горячей водой, в отоплении.Как маркируются ПП-изделия

Класс эксплуатации	Рабочая температура, С	Срок службы, лет	Максимальная температура, С	Срок службы при максимальной температуре, год	Аварийная температура, С	Срок службы при аварийной температуре, часов	Сфера использования
ХВ	20	50	–	–	–	–	Холодное водоснабжение
1	60	49	80	1	95	100	Горячее водоснабжение (60°С)
2	70	49	80	1	95	100	Горячее водоснабжение (70°С)
3	30 40	20 25	50	4,5	65	100	Низкотемпературное напольное отопление
4	20 40 60	2,5 20 25	70	2,5	100	100	Высокотемпературное напольное отопление. Низкотемпературное отопление отопительными приборами
5	20 60 80	14 25 10	90	1	100	100	Высокотемпературное отопление

Отличия классов труб по параметрам:

1. Тип 1 – PP-H – прочные, но термически неустойчивые изделия, на холоде растрескиваются.
2. Тип 2 – PP-B – прочность, как у PP-H, но термостойкость выше, так как в состав материала добавляется полиэтилен. Может работать как при низких температурах, так и в высокотемпературной среде.
3. Тип 3 – PP-R – в материал добавляется кристаллический пропилен и этилен. Трубы имеют высокую механическую прочность и термостойкость. Кратковременно может работать при ≥ +140°C, рабочая температура для PPR – +90°C. Имеет способность восстанавливаться после воздействия низких температур (молекулярная память). Изделия класса PP-R прочнее, чем трубы из металлопластика, не реагируют на агрессивные среды.
4. Тип 4 – PP-S, материал – полифенилсульфид, имеющий уникальную молекулярную структуру, высокое сопротивление механическим воздействиям, способный работать при любых рабочих температурах, не восприимчивый к истиранию и значениям рабочих давлений.

Особенности маркировки труб из пенопропилена

Как правильно выбрать

Основные рабочие параметры, по которым следует выбирать нужные марки труб ПП:

1. Температура рабочей среды, которая зависит от области применения. Так, для монтажа системы отопления в доме или ГВС рекомендуется приобретать трубы класса PPR, которые рассчитаны на эксплуатацию в высокотемпературных условиях.  Для остальных областей рекомендуется применять изделия классов PP-B, PP-R и PP-S – цена на них меньше, а параметры вполне подходящие.
2. Давление внутри трубы маркируется символами N20 и N25 — это предельное давление при полной нагрузке на магистраль.
3. Армированные изделия. Трубы усиливаются фольгой из тонкого слоя алюминия, также может присутствовать слой из стекловолокна и пропилена. Трубы с армированием применяют для работы в высокотемпературной рабочей среде, чтобы тело изделия не деформировалось.

Как выбрать тройники для полипропиленовых труб?

При выборе тройников для полипропиленовых труб необходимо учитывать несколько важных факторов:

1. Размер тройника.

Размер тройника должен соответствовать размеру основной трубы, к которой он будет подключаться, а также размерам ответвлений. Неправильный размер тройника может привести к утечкам и нарушению работоспособности системы.

2. Вид тройника.

В зависимости от конкретной задачи и условий монтажа, можно выбрать различные виды тройников. Например, существуют тройники под пресс-фитинг, тройники со съемным стыком и тройники с латунным резьбовым присоединением. Каждый из них имеет свои преимущества и особенности, которые следует учитывать при выборе.

3. Материал тройника.

Тройники для полипропиленовых труб могут быть изготовлены из различных материалов, таких как латунь, нержавеющая сталь или пластик. При выборе материала тройника необходимо учитывать свойства и требования к системе, а также условия эксплуатации.

4. Качество тройника.

Важно обращать внимание на качество тройников, выбирая их у надежных производителей. Качественные тройники обеспечивают надежность и долговечность системы водоснабжения или отопления, а также минимизируют риск возникновения проблем и аварийных ситуаций

Все эти факторы необходимо учитывать при выборе тройников для полипропиленовых труб. Правильно подобранный тройник поможет создать надежную и эффективную систему водоснабжения или отопления, обеспечивая ее бесперебойную работу.

Какие бывают фитинги для полипропиленового трубопровода

На рынке для потребителей доступны фасонные части, которые различаются по двум основным показателям – форме и диаметру. При монтировании используются следующие виды фитингов для полипропиленовых трубных систем:

• переходники;
• муфты;
• тройники;
• уголки;
• компенсаторы.

Самый простой вид фитингов – муфты. По своей форме немного напоминают бочонок. Предназначаются для соединения труб с одинаковым диаметром, к примеру, трубопроводу системы отопления. К простым пресс-фитингам к полипропиленовым трубам также относят и вид переходников, на концах с разных сторон выходы всегда больше или меньше – для того чтобы стыковать трубы различных по своему диаметру. При использовании переходника с резьбовой трубы на клеевую, с одной стороны, присутствует наружная резьба, а с противоположной – внутренняя.

Наиболее часто применяется такой вид фитинга, как муфта

Уголки актуальны, когда необходимо повернуть трубы водопровода без изгиба самой трубы. Фасонные части уголки с наружной резьбой используются для трубы с сантехникой или смесителями.

Использование тройника для полипропиленовых труб поможет соединить на разводе одновременно несколько труб в канализации, системе отопления. В зависимости от необходимости бывают тройники с разными диаметрами и внутренними рельефами. Полипропиленовые фасонные части уголки помогут соединить трубы с различным сечением.

Существующие виды

Фитинги для труб из полипропилена подбираются по наружному диаметру используемых в проекте коммуникаций. Для соединения отдельных участков трубопровода обычно используется раструбное или стыковое соединение. Первый вариант из двух названных является более надежным, так как предполагает использование фитинга на участке стыка двух труб. Благодаря этому снижается вероятность деформации соединений, возникающих под воздействием перепадов давлений в системе коммуникаций.

Существуют следующие виды фитингов для полипропиленовых труб:

1. Переходники и муфты – изделия, полые внутри, которые позволяют состыковать трубы одного или разных диаметров. Причем в первом случае всегда применяются муфты, а во втором – переходники. К слову сказать, последние из названных элементов встречаются и в исполнении, которое задействуется для соединения полипропиленовых и металлических труб. Соответственно, внутри такое изделие имеет резьбу, которая покрывает лишь часть внутренней поверхности.

Самые простые из тех, какие бывают фитинги для полипропиленовых труб

2. Уголки разных конфигураций (45о, 90о). Несмотря на то, что полипропилен, как материал, довольно пластичен, так как подвержен деформациям при непосредственном длительном воздействии высоких температур, не следует использовать такую возможность при монтаже трубопровода. Это объясняется довольно просто: в местах изгибов материал истончается, что в скором времени приведет к разрыву на данном участке.

Есть и другая сторона вопроса: деформация трубы в виде «морщин», что в свою очередь приводит к снижению пропускной способности изделия. Соответственно, во избежание возникновения ряда проблем весьма рекомендуется использовать специально созданные детали, посредством которых можно организовать угловое соединение труб.

3. Элементы разводки: крестовины, тройники. Такие полипропиленовые фитинги обычно применяются в случае, когда необходимо развести коммуникации на несколько ветвей от основной линии. Помимо исполнений, отводящие части которых выполнены под прямым углом относительно друг друга, существуют и другие варианты, позволяющие произвести разводку труб под непрямым углом. Встречаются также изделия, одна отводящая часть которых имеет резьбу для удобства соединения с запорной арматурой.

Такого рода изделия служат для формирования трубопровода в разных плоскостях

4. Обводные элементы – позволяют организовать сложную систему коммуникаций, когда требуется установка в непосредственной близости с другими трубами

При этом важно лишь наиболее точно рассчитать место установки данного элемента, чтобы изгиб пришелся в точности на требуемый участок

Такие фитинги позволяют проводить коммуникации с изгибами

5. Запорные элементы: краны, вентили. Это могут быть безрезьбовые фитинги с полимерным вентилем или изделия с резьбой.

6. Заглушки. Используются в случае, когда нужно закрыть линию трубопровода. Встречаются с резьбой и без нее.

Полипропиленовые заглушки

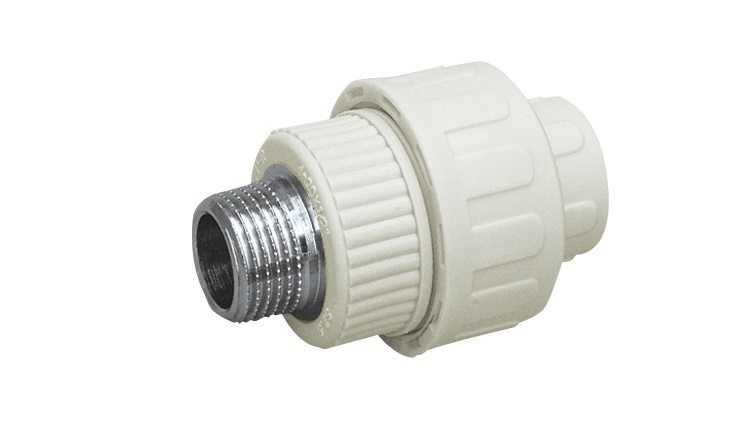

7. Фитинги «американки» — изделия, выполненные в виде муфты с накидной гайкой. Обычно подобный резьбовый фитинг для полипропиленовых труб используется в ситуациях, когда планируется частый демонтаж отдельных элементов системы для соединения полипропиленовых труб с металлическими трубами.

Такие фитинги позволяют при необходимости быстро произвести демонтаж труб

Дополнительно к вышеперечисленным элементам нужно отнести еще и крепежные изделия, посредством которых осуществляется установка трубопровода. Их основная функция – фиксация труб на разных поверхностях.

А подробная инструкция по пайке полипропиленовых труб поможет вам выполнить работу легко, быстро и качественно.

Об особенностях монтажа пресс-фитингов для труб из металлопластика рассказано на этой странице http://okanalizacii.ru/truby/fitingi/pressphitingi-dlya-metalloplastikovyh-trub.html

Сварка полимерной трубы с фитингом враструб

Сварка труб собственными руками

1. Начальным этапом работы считается очищение и обезжиривание соединительных трубопроводных частей, трубу обрабатывают сверху, а соединитель внутри.
2. Нужно жестко зафиксировать паяльный аппарат на специализированной подставке, после одеть на него подобающую насадку. Она состоит из дорна и муфты. Подобрав необходимую температуру для нагревания полипропиленовых деталей, включают прибор в сеть. Температура нагрева составляет 260С. Этой температуры как раз хватит для того, чтобы объединить детали без крепкого прогрева и повреждения межкомнатных перегородок трубы.
3. Когда паяльный аппарат нагревается до нужной рабочей температуры, воспламеняется специализированная индикаторная лампочка. Трубу вставляют в муфту, а соединитель при этом отправляется на дорн, это должно случиться одновременно. Если же не выходит все сделать сразу, то установку начинают с фитинга, так как он тяжелее.
4. Размеры разных видов соединителей и труб порой чуть-чуть колеблются и немного отличаются от классических размеров трубопровода. У трубы диаметр больше, а у фитинга – меньше типового. Это вызвано наличием специализированного припуска материала, выдавливаемого из-за образовывающегося грата.
5. С помощью специализированных данных из таблиц в аннотации к применению изделий из полипропилена рассчитывается время оплавления компонентов. После того, как случилось нужное нагревание, элементы соединения снимают с насадки паяльника, а потом в сжатые сроки между собой объединяют. При этом контролируют состояние грата, он обязан быть одинаковой толщины. После того, как детали соединены, их трогать не стоит до окончательного остывания трубопровода.

Если соединение было сделано правильно, то полимерная труба с фитингом смотрится общим целым и не прекращает работу также.

Стандартные размеры фитингов. Какими свойствами обладают различные виды полипропиленовых труб

Полипропилен является термопластичным синтетическим неполярным полимером. Метод полимеризации с использованием катализатора Циглера-Натта был изобретен в 1957 году, и с тех пор было налажено производство продукции, имеющей изотактическое строение, характеризующееся высокопрочностью

, теплостойкостью и большой степенью кристалличности.

Полипропилен является материалом, устойчивым к воздействию кислотных, щелочных и соляных растворов, а также иных неорганических веществ. Он не впитывает жидкость, сохраняет свои электроизоляционные свойства в большом спектре температур.

На основе полипропилена получают различные модифицированные материалы, такие как термопласт, высокопрочный пластик и другую экологически чистую продукцию. Переработка и утилизация представляют собой технологичный процесс, за счет чего полипропилен активно вытесняет изделия из других видов пластмасс с мирового рынка.

Полипропилен плавится при температуре +164…+170 °С

, твердость по Бриннелю составляет от 40 до 70 МПа, температура хрупкости – от -10 до -15 °С , разрушающее напряжение при растяжении (кгс/см2) – от 250 до 400, модуль упругости при изгибе (кгс) – от 6700 до 11900.

Огромное количество изделий, которые пользуются популярностью на рынке на сегодняшний день, изготавливают на основе листового пропилена. Для производства данного материала используют метод экструзии. В зависимости от оттенка, гладкости и других факторов листы подразделяют на два класса. Их используют для производства трубопроводных систем, соединяя между собой разными способами, одним из которых является сварка.

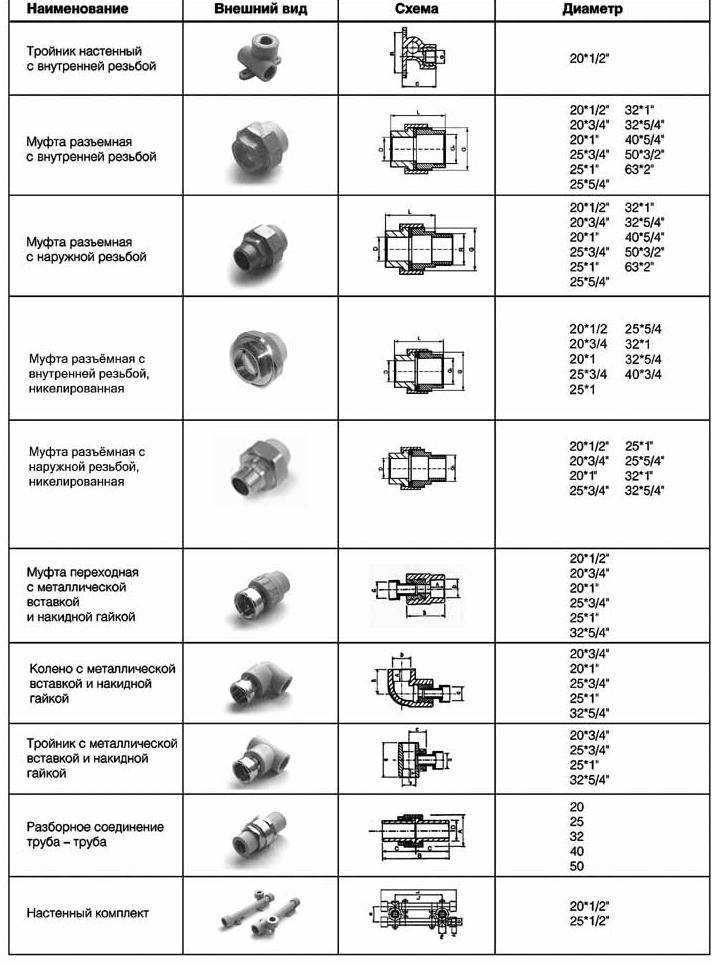

Габаритные размеры полипропиленовых фитингов. Виды полипропиленовых фитингов, размеры и габариты

При прокладке трубопроводных систем используют компрессионные, сварные, металлические, литые, сегментарные, латунные фитинги. В зависимости от типа меняются условия эксплуатации, размеры, рабочие характеристики.

Компрессионные фитинги для ПНД труб используют при монтаже водопроводных систем питьевого и технического назначения. Размеры компрессионных фитингов по стандарту составляют 16-110 мм. Полипропиленовые фитинги рассчитаны на температурный диапазон 0-45 градусов, они выдерживают давление 10-16 бар.

Сварные фитинги оснащены нагревательным элементом. Они применяются для монтажа в системах газоснабжения и водоотведения, при ремонте магистральных линий. По виду и назначению выпускают соединительные элементы следующих видов:

• муфты;
• отводы на 45 и 90 градусов;
• переходники;
• тройники;
• заглушки.

Металлические соединительные элементы используют для состыковки элементов трубопровода из разных материалов, например, при переходе с ПНД на сталь.

Литые фитинги производят по технологии изготовления трубопроводов. Они характеризуются высокой прочностью. Они используются для монтажа систем газоснабжения и водопроводов. Рабочая температура составляет 0-40 градусов.

Сегментные фитинги изготавливают из частей трубопровода путем стыковой сварки. Их используют в труднодоступных местах, когда другие виды соединителей использовать невозможно. Размеры фитингов пропиленовых труб составляют 90-450 мм.

Латунные фитинги отличаются высокой прочностью, они дают герметичное соединение. Латунная резьба не боится коррозии, перепада температур и ультрафиолета. Фитинги используют для монтажа трубопроводов диаметром 32 мм с толщиной стенок до 2,4 мм. При монтаже используется компрессионная втулка, которая защищает трубы от деформирования при сжимании.

Для состыковки трубопроводов диаметром 75 мм используются обжимные фитинги. В продаже есть соединители размером от 20 до 110 мм. Стыковка труб ПНД компрессионными соединительными деталями не требует использования сварочного аппарата или паяльника. Монтаж зависит от размеров труб и фитингов.

Трубопроводы диаметром 20-50 мм предварительно очищают от грязи, коррозии, краски. Затем снимают фаску, делают разметку маркером на глубину вхождения в соединитель. Трубный элемент необходимо вставить до упора. Гайку затягивают разводным ключом.

Трубопроводы диаметром 63-110 мм также очищают от грязи и других дефектов. Кольцо необходимо надеть на трубу отдельно, а затем уже ставить сам фитинг. Гайку затягивают ключом.

Классификация фитингов

Полипропиленовые трубы и соединительные элементы создаются из материалов с разным составом. Поэтому они отличаются тепловой устойчивостью. Это свойство материала влияет на классификацию и маркировку фитингов и труб.

Маркировка

ПП трубы и фитинги

Трубопроводные ПП детали изготавливаются из следующего сырья:

• Гомопропилен — обозначается аббревиатурой ППГ, а изделия из него маркируются РРН или РР-1.
• Рандом-сополимер или статический сополимер полипропилена — сокращенно ППР, при маркировке труб и фитингов используются обозначения: РР-3, PPRC, PPCR.
• Блок-сополимер (ППВ) — для маркировки ПП трубопроводных элементов применяются аббревиатуры: РРВ, РР-С, РР-2.
• Полифенилсульфид (ПФС) — трубные детали из него маркируются (PPS).

В состав материала ППГ входят модифицирующие добавки, увеличивающие ударную прочность ПП изделий. Кроме того, нуклеаторы, антипирены и вещества, уменьшающие статическую электризацию.

Из гомопропилена изготавливают трубы и фитинги для наружных сетей холодного водоснабжения, водоотводящих и вентиляционных систем. Из изделий не создаются отопительные контуры зданий, потому что они характеризуются низкой температурой плавления.

Трубные детали из ППГ чаще изготавливаются большого диаметра. Поэтому используются в водоотводящих и канализационных систем промышленного назначения.

Структура

Материал ППР отличается кристаллической структурой молекул. Изделия из рандома-сополимера выдерживают удары и температуру от -170°C до +1400°C.

Трубная продукция из этого сырья производится с диаметром 16-110 мм. Применяется при монтаже отопительных, канализационных и водопроводных систем в быту и на промышленных объектах.

Материал ППВ отличается структурой, состоящей из точно упорядочных микромолекул гомополимера, образующих блоки. Продукция из блок-сополимера характеризуется большой стойкостью перед ударами и высокими температурами.

Поэтому из нее изготавливают системы отопления в частных домах и квартирах. Контуры ГВС и ХВС.

Полифенилсульфид отличается молекулярной структурой и относится к полимерам высокого класса. В результате, они характеризуются отличной износостойкостью, устойчивостью перед нагревом и большими нагрузками.

Трубы и фитинги из ПФС создаются диаметром 20-1200 мм для водоснабжения, вентиляции и отопления. ПП изделия отличаются друг от друга также характеристикой MRS — минимальная длительность прочности.

Показатель учитывает толщину стенок и позволяет подобрать продукцию по наибольшему давлению в сети. Следовательно, обеспечит надежную эксплуатацию системы в течение 50 лет при перемещении воды с температурой 20°C.

Максимально допустимое давление обозначается буквами PN вместе с цифрами. Так, трубные элементы PN10 способны выдержать наибольшую нагрузку давлением в 10 бар, а PN16 — 16 бар.
