Как сделать заземление одним штырем

Вопрос №1: а нужно ли заземление в частном доме или коттедже?

Пользуясь сетью, которая не имеет защиты от воздействия электротока, жители рискуют попасть в опасную для жизни ситуацию, даже если проводка в деревянном жилище выполнена безукоризненно. Поэтому на вопрос, нужно ли заземление в частном доме, следует отметить функции, которые оно выполняет:

Предохранение человека от поражения электрическим напряжением при касании к неисправному бытовому прибору.
Снижение уровня магнитных помех высокочастотного диапазона, излучаемых электрической сетью и бытовыми устройствами.
Обеспечение безопасной работы приборов, работающих в условиях повышенной влажности (бойлеры, стиральные машины и т.п.).
Снижение порога электромагнитного излучения сети, которое негативно влияет на самочувствие человека.

Нужно отметить, что защитный контур представляет собой неотъемлемый компонент системы молниезащиты. Также возможно его применение в конструкциях, отвечающих за недопущение импульсного перенапряжения.

Где разместить контур?

Чтобы заземление частного дома своими руками и схема контура работали эффективно, важно определить месторасположение для установки заземляющих электродов. Поскольку их длина довольно внушительна, то есть риск повреждения трасс коммуникаций

Поэтому в этом случае есть смысл ознакомиться с планами их прокладки в горадминистрации. Кроме этого существует несколько правил, которые не стоит отвергать:

Устанавливая место расположения электродов, обратите внимание на характеристики грунта. Если есть возможность ознакомиться с геоморфологическими отчетами местности, то для монтажа нужно выбирать как можно низкие точки верхнего водоупора.
Исследовать уровень нахождения грунтовых вод и отношение длины погружаемых электродов к нему

При наличии на даче, гараже или в доме вентилируемого подвала – воспользоваться этим фактом в полной мере и устроить контур на дне погреба.
Размещать детали контура следует не ближе 1 метра от фундамента.

В коттеджном строительстве в основном применяется система защиты TT, когда контур заземления изготовлен в индивидуальном порядке, а не от подстанции, как в TN-S-C. Такая конструкция весьма устойчива к повреждениям, но требует использования УЗО, без которого защита от поражения электротоком неэффективна.

Необходимость заземления на столбах в частном секторе

Основная функция заземления состоит в отведении электрического тока в землю, что позволяет сохранить нормальный уровень напряжения и защитить оборудование и людей от случайного соприкосновения с токоведущими частями.

Необходимость заземления на столбах в частном секторе обусловлена следующими факторами:

Повышенный риск возникновения электрических помех и перенапряжений, особенно в районах с ветряной и грозовой активностью.
Наличие в частных домах и участках различных электрических устройств, потребителей и систем, которые требуют надежного заземления.
Защита от потенциальных аварийных ситуаций, связанных с электрическими токами и неправильной работы сетей.

Правильная организация заземления на столбах в частном секторе позволяет уменьшить риск возгорания, повысить надежность работы систем электроснабжения и снизить вероятность повреждения оборудования при возникновении перенапряжений.

Поэтому, стоит обратить внимание на необходимость проверки и обеспечения надежного заземления на столбах в частном секторе, чтобы обеспечить безопасность себе, своим близким и сохранить нормальный уровень работы электрических систем и устройств

Для чего нужно повторное заземление

С технической точки зрения повторное заземление (ПЗ) – это специально обустраиваемое на стороне потребителя защитное устройство, гарантирующее безопасность работающих на линии людей. Оно «срабатывает» в случае пропадания связи с подстанцией по нулевому или совмещенному проводу.

Схема работы повторного заземления при обрыве нуля на линии ВЛ-0,4 кВ

Для обустройства повторного заземления допускается применять так называемые «естественные» заземлители, к которым относят:

металлические каркасы конструкций, уже проложенных в почве и имеющих непосредственный контакт с ней;
металлические защитные кожуха и броню силовых кабелей, заглубленных в грунт;
участки стальных труб (исключение составляют газовые магистрали и нефтепроводы);
железнодорожные рельсы.

Отметим, что их сопротивление никак не контролируется пользователем, поэтому его значение может в любое время непредсказуемо измениться. Чтобы исключить такое положение – в особо ответственных случаях обустраиваются искусственные заземляющие конструкции, имеющие стабильные технические характеристики.

Повторное заземление нулевого провода – один из способов организации искусственной системы, способной продублировать функцию станционного ЗК. Последним объяснением исчерпывается вопрос о том, что такое есть повторное заземление и как его можно обустроить.

Проверка заземления

Согласно Правилам технической эксплуатации электроустановок потребителей (ПТЭЭП),
тщательный осмотр наружных частей устройства заземления следует проводить не реже 1 раза в 6 месяцев. Проверка с выборочным вскрытием грунта проводится не реже 1 раза в 12 лет.

Замеры сопротивления заземления на опорах внешнего освещения проводятся не реже 1 раза в 6 лет.

Системы наружного освещения, смонтированные, заземленные и обслуживаемые согласно требованиям ПУЭ и ПТЭЭП, могут надежно и безопасно прослужить не одно десятилетие.

Наличие системы заземления на электроопорах обезопасит электромонтажные работы и убережет линию электропередачи от перенапряжения в случае прямого попадания молнии в опору.

Для чего нужно заземление в частном доме

При ответе на вопрос:

Следует знать, что наличие заземления в частном доме необходимо для предотвращения поражения жильцов электрическим током. При высоком напряжении для человека даже маленькие значения тока могут привести к тяжелым последствиям. В определенных ситуациях это может произойти при коротком замыкании проводов на основной корпус прибора. Электричество всегда ищет самый короткий путь между точкой получения заряда и заземлителем, после чего по оптимальной траектории устремляется к земле. В природе молния с током измеряемым 50 тысяч ампер всегда разряжается при соприкосновении с землей. Однако если человек вступает в контакт с оголенным проводником, его тело само становится проводником — таким же, как и земля. Как правило, результат оказывается крайне плачевным. Смертельные случаи очень распространены.

Суть системы заключается в том, чтобы обеспечить максимально короткий путь прохождения электрических зарядов под землей. Согласно законам физики, он будет искать проводник с наименьшим сопротивлением. И это именно то, что делает схема, о которой мы расскажем ниже. И даже если «доза» настолько велика, что земные электроды не могут провести ее полностью, лишь небольшой процент пройдет через тело, не причинив никакого вреда. Единственное, что вы можете почувствовать, это легкую, кратковременную дрожь. Как видите, монтаж правильного заземления является гарантией электробезопасности.

Согласно ГОСТ, СНиП и ПУЭ, каждое жилое здание должно быть оборудовано такой системой защиты от короткого замыкания и блуждающих токов. Правила специально предусматривают установку заземляющего устройства для загородного дома, если в него подходит расчетное напряжение в цепи питания переменного тока 100 В, а мощность превышает отметку 40 Вт.

Короткое замыкание часто приводит к возгоранию, а затем к пожару, и тогда стоимость ремонта (если он возможен) не пропорциональна стоимости установки контура заземления. Те, у кого есть проблемы с плохим сигналом, также спрашивают, как правильно заземлить строение. Получается, что если рядом находится мощный передатчик, при использовании телефона, телевизора, компьютера или радио неизбежны помехи.

Но только не путайте традиционное заземление с громоотводом. В последнем варианте приходится отводить разряд при попадании молнии, мощность каждой из которых около 300 квт*ч. В случае короткого замыкания, молниеотвод не защищает людей от поражения, а приборы от перегорания, он предназначен для другого. Однако принципы одинаковы.

Сопротивление грунтов и методика расчета электродов

Передача потенциала в землю осуществляется по всей плоскости металлических электродов через частицы почвы и грунтовые воды. Такой принцип работает как при питающем напряжении 220 Вольт, так и в системах на 380 Вольт трехфазного типа. При сооружении конструкции учитываются многие факторы: от пористости грунта до уровня шероховатости металла.

За основу расчета сопротивления протеканию тока через электроды берутся таблицы удельного сопротивления почв и геоморфологиеский профиль. Профессионалы пользуются трудами Карякина Р.Н. «Нормы устройства сетей заземления», где предоставлены все данные для вычисления многих параметров. На практике подробный расчет редко когда выполняется. Нужных результатов добиваются методом увеличения длины электродов или их числа.

В большинстве случаев применяются профили из стали с сечением не менее 80 мм², для «нержавейки» показатель чуть меньше – 60-70 мм². Для изготовления своими руками любых схем заземления в частном доме нужно применять угловую сталь, двутавр или тавр. Главное, чтобы сечение электрода не имело замкнутой формы и контактировало бы с грунтом всеми сторонами.

Нюансы

Использование скважины в качестве заземления требует учета некоторых деталей.

Проводник к обсадной трубе подводят в траншее на глубине 50…70 см, чтобы защитить его от случайных воздействий. Площадь поперечного сечения и конструкция проводника, узлы соединения должны соответствовать нормативам. Применяют как сварные, так и болтовые соединения.

К защитному заземлению присоединяют все массивные металлические объекты: трубопроводы, стальные части каркаса здания, системы кондиционирования и вентиляции, металлические оплетки телекоммуникационных кабелей, устройство молниезащиты и т.д. Сюда же присоединяют рабочее заземление, если на это нет ограничений.

Электрический ток ускоряет процесс коррозии металла

Однако нужно принимать во внимание обстоятельства. Например, в системе ТТ на заземляющем электроде практически отсутствуют токи

Значит, можно использовать скважину в качестве заземления без риска ускорить разрушение металлической обсадной трубы.

Если колодец расположен далеко от здания, он не относится к естественным заземляющим устройствам. Кроме того, необходимость копать длинную траншею сведет на нет выгоду от использования готового ЗУ.

Нормы ПУЭ заземления

В нормах ПУЭ (правил устройства электроустановок) обозначены все необходимые требования по выполнению электрической разводки зданий и сооружений. Они касаются как нового строительства, так и производства ремонтных работ. В правилах содержатся обязательные требования, а также рекомендации по монтажу оборудования и материалов.

В требованиях к заземлению обозначены защитные меры от прямого и косвенного прикосновения. Требования разделены на заземление электроустановки выше и ниже 1 кВ для сетей:

с изолированной нейтралью;
с эффективно заземленной нейтралью;
с глухозаземленной нейтралью.

Также в документе перечислены варианты заземлителей, проводников, обозначены требования к устройству главных заземляющих шин и виды соединений защитных элементов и проводников системы выравнивания потенциалов. Правила заземления содержат определение, описание и возможности заземления переносных и передвижных установок электрооборудования.

1.7.55

Для заземления в электроустановках разных назначений и напряжений, территориально сближенных, следует, как правило, применять одно общее заземляющее устройство.

Заземляющее устройство, используемое для заземления электроустановок одного или разных назначений и напряжений, должно удовлетворять всем требованиям, предъявляемым к заземлению этих электроустановок: защиты людей от поражения электрическим током при повреждении изоляции, условиям режимов работы сетей, защиты электрооборудования от перенапряжения и т.д. в течение всего периода эксплуатации.

В первую очередь должны быть соблюдены требования, предъявляемые к защитному заземлению.

Заземляющие устройства защитного заземления электроустановок зданий и сооружений и молниезащиты 2-й и 3-й категорий этих зданий и сооружений, как правило, должны быть общими.

При выполнении отдельного (независимого) заземлителя для рабочего заземления по условиям работы информационного или другого чувствительного к воздействию помех оборудования должны быть приняты специальные меры защиты от поражения электрическим током, исключающие одновременное прикосновение к частям, которые могут оказаться под опасной разностью потенциалов при повреждении изоляции.

Для объединения заземляющих устройств разных электроустановок в одно общее заземляющее устройство могут быть использованы естественные и искусственные заземляющие проводники. Их число должно быть не менее двух.

Как сделать монтаж контура заземления

Сначала требуется выбрать место для монтажа. Желательно отступить от дома 2 метра, при этом разместить контур со стороны электрического щитка для сокращения трассы заземления здания. При этом нужно учитывать следующее:

лучше размещать контур на влажном участке;
лучше размещать его в глине или суглинке, чем в песке;
лучше разместить контур чуть дальше, но в более благоприятных условиях.

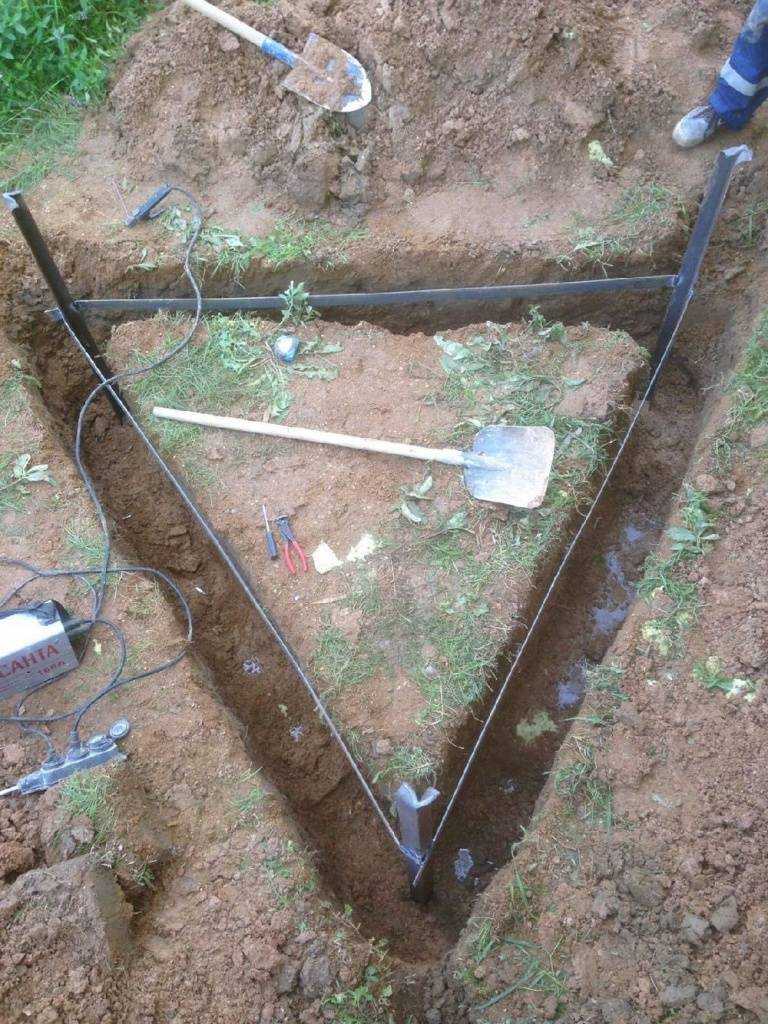

Затем выполняются земляные работы. Подготавливается траншея выбранной геометрии. Низ стержней заостряют для лучшего проникновения в землю. Стержни погружают до требуемой глубины. Над землей металлические элементы должны выступать на 20 см для монтажа горизонтальных заземлителей.

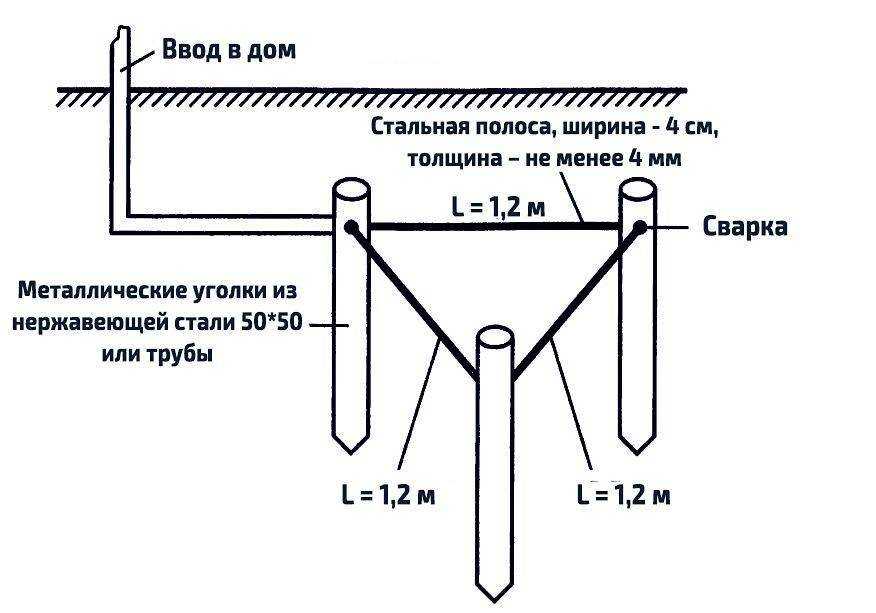

После этого выполняется сборка металлоконструкций. Полосы из металла привариваются к вертикальным элементам контура, одна полоса подводится к зданию. Сварные швы обрабатывают с помощью антикоррозийного состава, грунтуют и обмазывают мастикой. Котлован засыпают грунтом.

Выполняют ввод сети в здание. Полоса заводится на дом и крепится на стене с помощью болта. Соединяется с заземляющим проводником, ведущим из щитка к главной шине. Используется кабель желто-зеленого цвета, для загородных домов подходят медные провода сечением 6 мм.

После окончания монтажа следует проверить работоспособность системы. Кроме того, контроль исправности сети требуется контролировать каждые 12 лет.

Распространенные ошибки

Трудности возникают в связи со следующими моментами:

Контур забивают не вертикально, поэтому он работает некорректно. Любой перекос влияет на проекцию.
Стержень углубляют не полностью. Если ему что-то мешает, то лучше выбрать другое место.
Штыри нельзя расшатывать. Если его нужно вытащить, то это делают только домкратом.
Для заземления подходят только оцинкованные заготовки, иначе они быстро покроются ржавчиной.

При самостоятельном создании заземления следует пригласить напарника. В этом случае все работы удастся выполнить за 1 день. При соблюдении этих правил трудностей с созданием заземления не возникнет.

Варианты подключения

В зависимости от состава и удельного сопротивления грунта применяется заземлитель с вертикальным или горизонтальным расположением электродов.

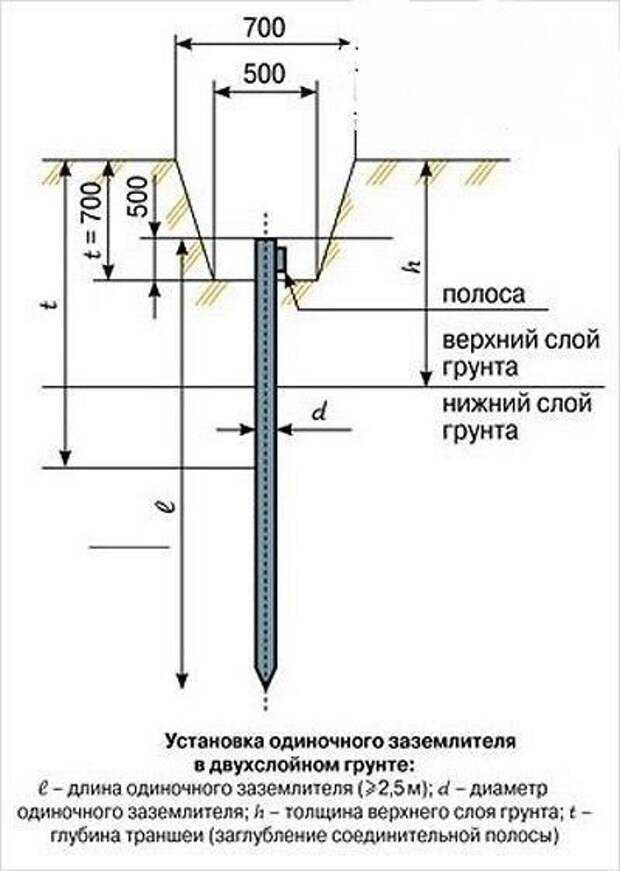

Если проводимость нижних слоев грунта ниже, чем верхних, рекомендована установка заземлителей с вертикально расположенными электродами. При небольшой занимаемой площади они обеспечивают малое сопротивление растеканию тока и способствуют лучшему отводу импульсных токов при попадании молнии в опору. Электроды углубляются на 3 м. Высота над уровнем грунта — 0,5 м.

При высокой проводимости верхних слоев грунта, в каменистых и скальных грунтах, где невозможно заглубление вертикальных электродов, допускается применение горизонтальных протяженных электродов. Электроды располагаются на глубине 0,5 м, а на вспахиваемых участках углубляются на 1 м.

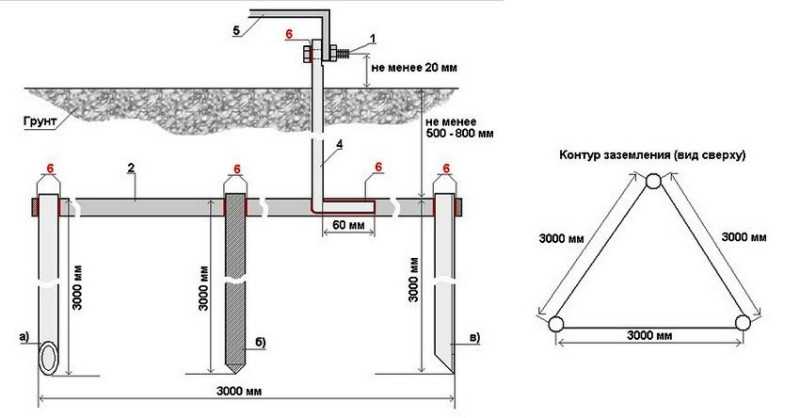

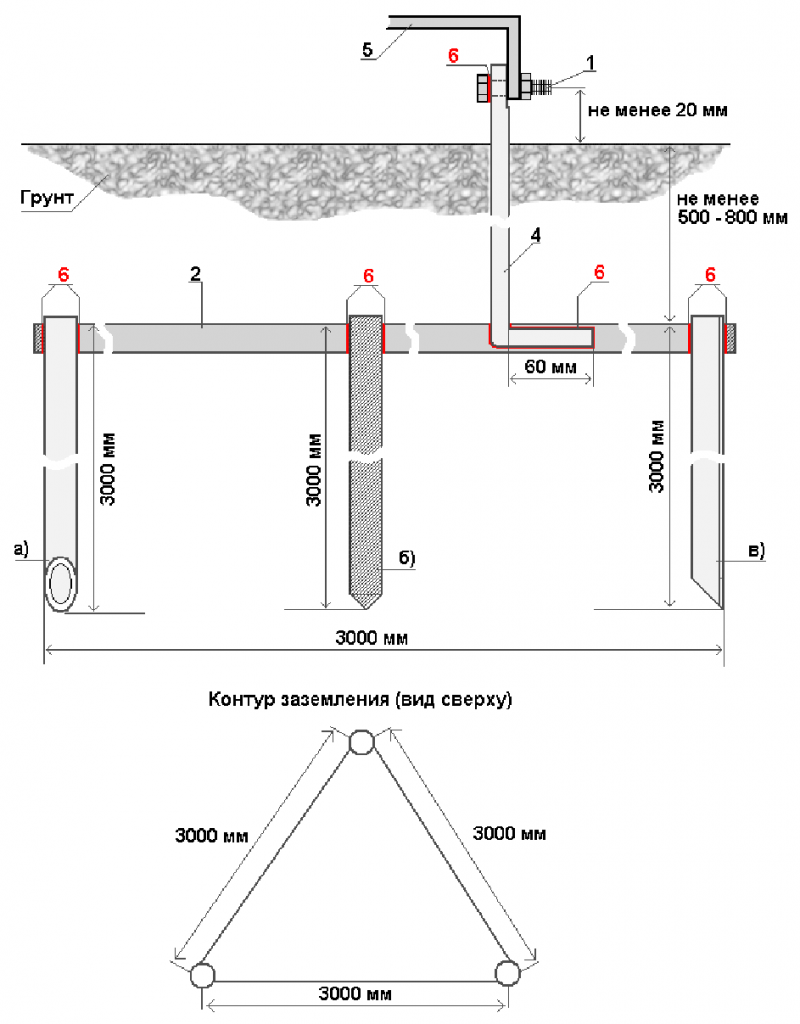

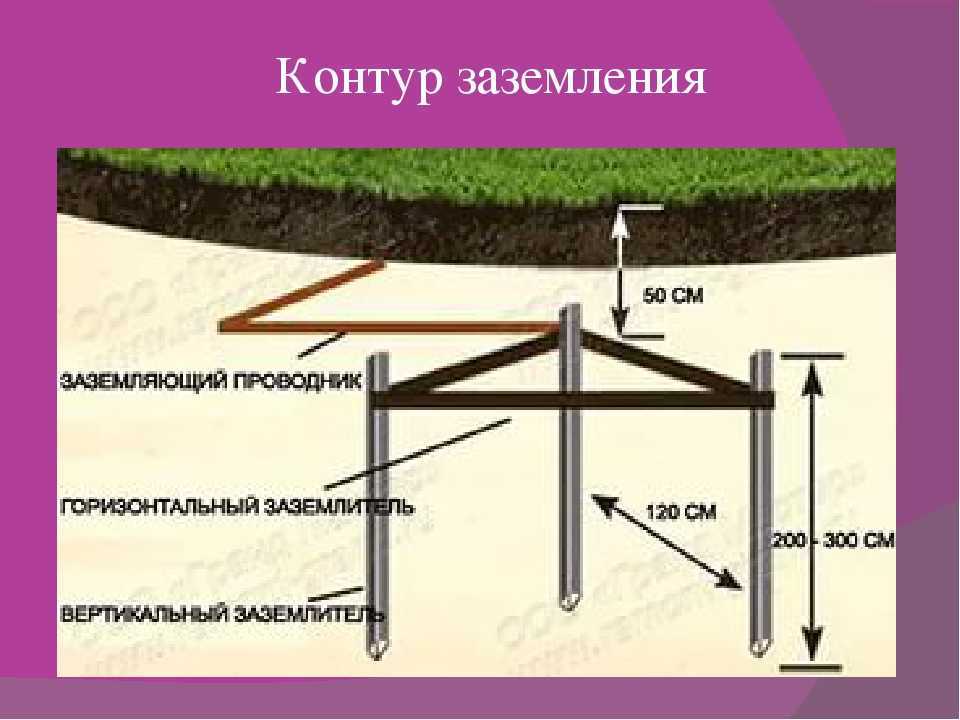

Элементы контура заземления

Для загородных домов выполняется из следующих составляющих:

Горизонтальные заземлители – металлические полосы, соединяющие вертикальные элементы системы.
Вертикальные заземлители – стержни из металла.
Проводник – электрическая линия от щитка к контуру заземления.

В качестве вертикальных элементов используется металлический профиль сечением не менее 14 мм или уголки размером 50х50 мм. Длина элементов должна быть порядка 3 метров. Материал – черная сталь, оцинкованная сталь или медь. Медные проводники имеют лучшие показатели сопротивления. В качестве горизонтальных элементов системы используют полосы шириной не менее 1 см и толщиной не менее 0,3 см.

Металлические изделия не красят, но покрывают антикоррозийными составами для исключения ржавчины.

Применение устройств отключения

Разделение PEN-проводника на две жилы (PE и N)

Чтобы обеспечить полную защищенность работающих на линии людей и рядовых потребителей согласно ПУЭ, помимо повторного заземления рекомендуется применять УЗО или так называемые «дифференциальные» автоматы. Каждое их этих устройств допускается использовать в комбинированной системе ТN-C-S, где PEN-проводник разделен на две жилы (PE и N). Это разделение традиционно организуется на вводном щите с использованием главной заземляющей шины (ГЗШ).

В электроустановках где для повторного заземления не имеется подходящих условий, допускается ограничиться несколькими УЗО, включенными по схеме со ступенчатой защитой. Такой организацией системы безопасности удается предотвратить удар человека током за счет мгновенного отключения поврежденного участка линии от сети.

В заключение статьи предлагаем Вам посмотреть видео о монтаже повторного заземления:

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла24Не помогла4

Как правильно делать заземления опорных конструкций

В современном мире освещение окружает нас повсеместно: и дома и на улице. Причем роль наружного типа освещения очень важна в городах и селах, ведь оно позволяет избегать множества проблем в вечернее и ночное время суток. При создании наружного типа освещения одним из важных этапов монтажа является заземление опор.

В ходе заземления для опор наружного типа освещения, необходимо понимать и знать основные правила, которые регламентируются соответствующей документацией (например, ПУЭ). Особенно важна данная процедура для воздушных линий (ВЛ) и сети опор наружного типа освещения. Обо всем, что касается этой процедуры, мы поговорим в данной статье.

Для чего нужно

Опоры системы наружного освещения

Заземление для сети опор наружного типа освещения или ВЛ (0,4, 6-10, 20 и 35 кв) играет большое значение, поскольку препятствует риску получения электротравмам при соприкосновении с элементами конструкции в ситуации, когда произошло повреждение изоляции кабеля. При наличии заземления на металлической опоре сети наружного типа освещения или ВЛ, напряжение «разливается» по земле, тем самым становясь безопасным для людей. Данный показатель зависит от того, какое сопротивление имеет почва, в которой установлена опора ВЛ (0,4, 6-10, 20 и 35 кв). В результате, даже если где-то и произошло нарушение изоляции ВЛ, конструкции останутся безопасными.

При штатных условиях работы штыревые изоляторы, смонтированные на опорах, будут обеспечивать надежную изоляцию всех проводов от конструкционных элементов. Но бывают ситуации, когда напряжение в сети значительно превышает то напряжение, на которое была рассчитана ВЛ (0,4, 6-10, 20 и 35 кв). В такой ситуации перенапряжения возможен пробой изоляции ВЛ и, как следствие, выход сети из строя. Для того чтобы ограничить значение перенапряжения и повысить безопасность, необходимо понизить сопротивление для «растекания тока». С этой целью и устанавливают на ВЛ (0,4, 6-10, 20 и 35 кв) и подпорах наружного типа освещения защитное заземление.

Особенности процедуры

Заземление металлических опор

Контур заземления формируют исходя из того, из чего была изготовлена опора. На сегодняшний день применяется три варианта конструкций:

железобетонные. Здесь при наличии сети заземленной нейтралью, вместе с арматурой конструкций, защиту оформляют через подсоединение к заземленному проводу (нулевому) специального проводника. Последний должен идти диаметром от 6 мм (не менее);
деревянные. На деревянных подпорах штыри и крюки не заземляют;

При заземлении ВЛ (0,4, 6-10, 20 и 35 кв) необходимо учитывать и расстояние между соседними опорами. Обычно расстояние между ними составляет 100 или 200 м. Это параметр определяется среднегодовым числом гроз, характерным для данной местности. Обязательно следует делать заземление опор (повторное или нет), имеющих ответвление к сооружениям, где находится большое количество людей. Для предохранения от перенапряжения применяются две разновидности заземлителей:

вертикальные штыри, которые зарываются в землю вертикально;
горизонтальные пластины. Такие заземлители как правило применяются для каменистых почв.

Этапы монтажа

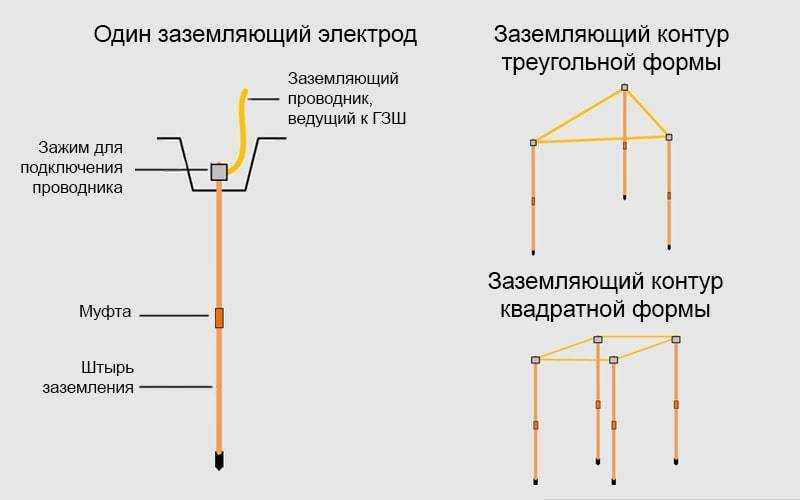

Модульно-штыревое заземление устанавливается по простому принципу. В первую очередь надевается на первый штырь наконечник. Но перед установкой его следует обработать электропроводящей пастой от коррозии. На другой конец навинчиваем соединительную муфту и также обрабатываем ее антикоррозионной пастой. Затем на устройство накручивается посадочная площадка для приложения сил вибромолота.

Модульно-штыревое заземление, которое собрали, помещаем в заранее подготовленную яму в земле. Нужно максимально глубоко ввинтить ее в грунт своими руками. Затем необходимо подключить к сети вибромолот и приставить его к площадке стержня. Таким образом штырь погружается в грунт на всю свою длину. Нужно лишь оставить 20 см для того, чтобы подсоединить другой стержень.

После этого следует замерить сопротивление заземления. Для этого необходимо снять посадочную насадку и к тому месту, где она располагалась подсоединить специальный прибор, омметр, как на фото ниже:

Когда первый стержень расположен в земле на всю свою длину, посадочная насадка для вибромолота снимается и через соединительную муфту монтируется другой штырь. Специальный зажим, который удерживает штырь в вертикальном положении, поднимается по установленному устройству вверх. А на смонтированную конструкцию снова устанавливается соединительная муфта и насадка под вибромолот, после чего процесс повторяется.

Проверять сопротивления растеканию следует после установки каждого вертикального стержня. Установка штырей происходит до тех пор, пока не будет установлено необходимое сопротивление. На рисунке ниже указывается схема изменения сопротивления в зависимости от длины:

Далее нужно соединить горизонтальный заземлитель и вертикальный проводник. Для этого к концу стержня, что выступает из земли, крепится латунный зажим и к нему подсоединяем горизонтальный заземлитель. Между штырем и горизонтальным кабелем размещается специальная пластинка, которая защищает от коррозии при контакте разнородных металлов. После того как система была подсоединена, места соединения обрабатываются специальной клейкой лентой. Она служит дополнительной защитой от коррозии.

Длина сварного шва полосы заземления

3.1.12. При монтаже наружного контура выполняются следующие операции: – размечают трассу контура и места заглубления в грунт электродов;

– заглубляют вертикальные электроды в грунт;

– прокладывают в траншее горизонтальные электроды и с их помощью соединяют вертикальные электроды между собой. Для углубленных заземлителей прокладывают горизонтальные заземлители на дне котлованов по периметру фундамента здания и соединяют их между собой;

– проводят осмотр наружного контура и проверку качества соединения и составляют акт на скрытые работы;

– засыпают траншею (котлован);

– измеряют сопротивление растеканию тока наружного контура.

3.1.13. Разметку производят, руководствуясь рабочими чертежами. При этом расстояние между вертикальными электродами должно быть не менее 1,5-2 длины электрода, что исключает взаимное экранирование и следовательно, способствует уменьшению сопротивления растеканию тока. Расстояние от фундамента здания до частей заземлителя должно быть не менее 2,5 м. Это требование не относится к углубленным заземлителям.

3.1.14. Не допускается располагать заземлители в местах, где земля подсушивается под действием тепла трубопроводов и т.п., в местах, где высока опасность коррозии заземлителя.

3.1.15. Траншеи для вертикальных заземлителей отрываются на глубину 0,5-0,7 м. После заглубления вертикальных электродов в грунт верхний конец должен выступать над дном траншеи на 0,1-0,2 м. Горизонтальные электроды укладываются на дно траншеи на глубине 0,5-0,7 м.

3.1.16. Для искусственных заземлителей должна применяться сталь. Размеры стальных искусственных заземлителей должны быть не менее:

– диаметр круглых неоцинкованных – 10 мм; оцинкованных – 6 мм;

– сечение прямоугольных – 48 мм 2 ;

– толщина прямоугольных – 4 мм;

– толщина полок угловой стали – 4 мм.

Искусственные заземлители не должны иметь окраски.

3.1.17. Заземлитель обеспечивает контакт заземляющего устройства с землей. Чем глубже в грунт заглублен заземлитель, тем, как правило, меньше будет его сопротивление растеканию тока. Длина стержневых электродов вертикального заземлителя должна быть 4,5-5 м, а электродов из угловой стали – 2,5-3 м.

3.1.18. Соединение всех элементов заземлителя между собой, а также присоединение к естественным заземлителям, выполняется сваркой. Длина сварочного шва должна быть равна двойной ширине проводника при прямоугольном сечении и шести диаметрам при круглом сечении. При Т-образном соединении внахлестку двух полос длина нахлестки определяется шириной полосы. Примеры соединений стержневых электродов с заземляющими проводниками и присоединений к трубопроводам представлены на рисунках 3.1.1 и 3.1.2.

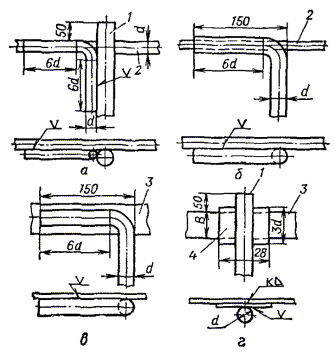

Рис. 3.1.1. Соединение стержневых электродов с заземляющими проводниками (длина сварного шва 6d):

,б – из круглой стали;в ,г – из полосовой стали

– стержневой электрод;2 – заземляющий проводник из круглой стали;3 – заземляющий проводник из полосовой стали;4 – планки из полосовой стали (применяется при B ≤ 3 мм).

Рис. 3.1.2. Примеры присоединения заземляющих проводников к трубопроводам:

,б ,в – сваркой;г – с помощью хомута:

– заземляющий проводник из полосовой стали;2 – трубопровод;3 – заземляющий проводник из круглой стали;4 – хомут.

3.1.19. Присоединение заземляющих проводников к трубопроводу, используемому в качестве естественного заземлителя, должно выполняться до ввода трубы в здание (до водомера, задвижек, фланцев), в противном случае над водомерами, задвижками, фланцами должны монтироваться обходные перемычки из полосовой стали сечением не менее 100 мм 2 . Перемычка присоединяется к трубам сваркой или хомутами (рис.3.1.3).

Преимущества и недостатки системы

Модульно-штыревое заземление, как и любая система, обладает своими плюсами и минусами. По сравнению с классическим и стандартным контуром, штыревое заземление имеет такие преимущества:

легкость и простота в установке;
занимает небольшую территорию;
монтаж осуществляется минимальным количеством работников (1–2 человека);
установка происходит без сварочных работ, так как все соединения осуществляются с помощью соединительных муфт;
благодаря вибромолоту, нет тяжелых земельных работ;
модульно-штыревое заземление устойчиво к коррозии, так как обрабатывается специальными смазками и покрытиями, благодаря этому они служат несколько десятков лет;
в независимости от грунта штыревая система легко вбивается в землю;
элементы конструкции производятся промышленным образом, благодаря чему обладают высоким качеством и готовы к моментальной установке без дополнительных подготовительных работ.

Модульно-штыревое заземление обладает одним, но существенным минусом – это его высокая стоимость. Но, несмотря на такой недостаток, система выгодна, если учитывать все ее преимущества.

Промышленность производит множество разнообразных комплектов, которые объединяют в себе такие элементы, что необходимы для надежного и качественного монтажа

Модульно-штыревое заземление имеет важное назначение – это защита дома от пожара, а людей, находящихся в помещении от поражения электрическим током

ЗАО Пензенская Горэлектросеть


Горячая линия
	+7 (8412) 23-15-90
По вопросам: 1) Несоответствия качества электрической энергии техническим регламентам и иным обязательным требованиям 2) Перерывов в передаче электрической энергии, прекращения или ограничения режима передачи электрической энергии

Режим работы офиса:

Будние дни: 8:00 — 17:00

Перерыв: 12:00 — 13:00

Суббота, Воскресенье — выходной

Уважаемые потребители!

С целью информирования по вопросам технологического присоединения к электрическим сетям, в актовом зале ЗАО «Пензенская горэлектросеть» ул. Московская, 82В , каждый последний четверг месяца проводятся семинары- совещания с участием руководителей предприятия.

Информация для садоводов

Объявлен открытый запрос предложений в электронной форме №126э от 14.08.18г.на поставку комплектной двухтрансформаторной подстанции 2КТП 250/10/0,4кВ, габарит 6650х7200 с 2 (Двумя) силовыми трансформаторами ТМГ 250/10/0,4 кВ Y/Y-0, согласно опросных листов и технического задания (приложения №2, №3 и №4).

Объявлен открытый запрос цен в электронной форме №125э от 08.08.18г. на покупку кабеля АСБл 3х150 10кВ.

Объявлен открытый запрос цен №122 от 06.08.18г.на выполнение работ по прокладке футляра под электрокабель методом ГНБ на объекте: «КЛ-1 кВ от РУ-0,4кВ ТП-31 для электроснабжения энергопринимающего устройства нежилого здания с кадастровым номером 58:29:4005011:51, г. Пенза, ул. Белинского, 8» (шифр проекта 151-07-18-ЭС)

Объявлен открытый запрос предложений в электронной форме №123э от 07.08.18г.на поставку кабеля АСБл 3х240 мн 10кВ (реконструкция 2КЛ-10кВ П/с 110/10кВ «Новоказанская» — РП-19)

Объявлен открытый запрос цен в электронной форме №124э от 06.08.17г.на поставку: № п/п Наименование Кол-во Минимальная строительная длина Ед. изм. Требования к продукции1 Кабель АВБШв 4х240 1кВ (тех.присоединение г. Пенза, ул. Ладожская, 1Б) 410 205 м ГОСТ 31996-2012

2 Кабель АВБШв 4х240 1кВ (тех.присоединение г. Пенза, ул. Белинского, 460 230 м ГОСТ 31565-2012

Монтаж ревизионного колодца и вывод заземления наружу

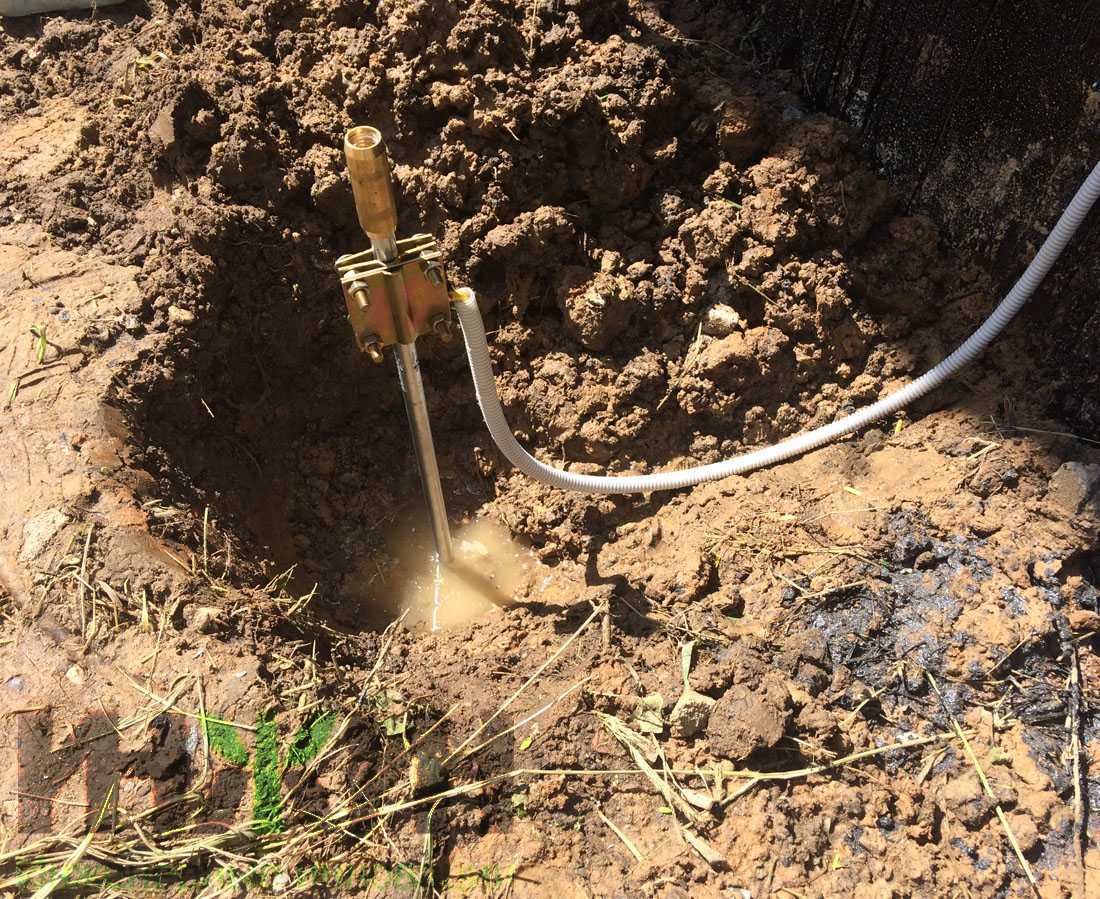

При достижении нормируемого сопротивления, на последнем отрезке устанавливается сжим для подключения проводника заземления или шины.

Данное место защищается ревизионным колодцем. Это может быть как заводская конструкция, так и самодельная из канализационной трубы.

Выбирайте те экземпляры, которые рассчитаны для применения в земле (оранжевого цвета).

Такая сборка — обязательное условие монтажа. Все контакты контура заземления должны быть открытыми и доступны для ревизии или замены.

Нельзя это место просто засыпать землей. Иначе когда у вас отвалится провод заземления, вы узнаете об этом только после серьезной аварии и вынужденной замены сгоревшей техники.

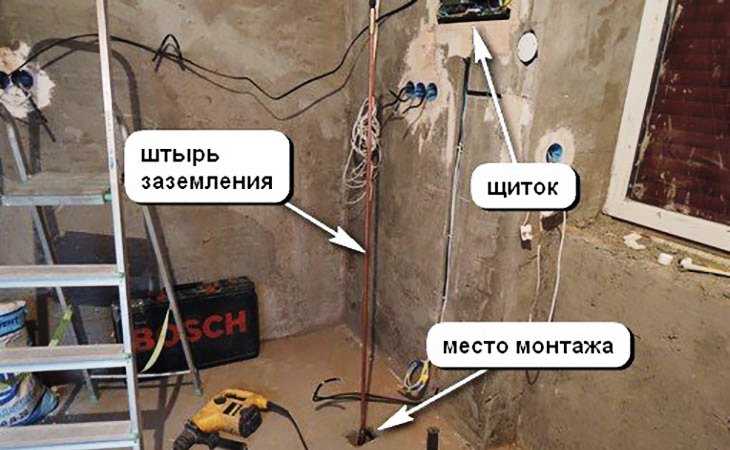

Зато иногда его оставляют прямо на поверхности без всякой защиты. Очень часто так делают в подвалах. Заземление при этом выводят цельной шиной на стену дома.

Но мы рассмотрим вариант с колодцем. На муфту одеваются две крышки. В одной из них по центру просверливается отверстие.

После чего туда монтируется гермоввод или сальник PG.

Такие ставятся на металлических распред шкафах. Рядышком или сбоку, сверлится еще одно отверстие для вывода проводника в гофре.

Центральный сальник необходим для плотного насаживания заглушки на цилиндрический штырь заземлителя.

Если не нашли подобных сальников, просто заделайте все отверстия после монтажа силиконовым герметиком. Далее подготавливаете медный заземляющий проводник.

Это провод ПуГВ и ПВ-3 сечением не менее 10мм2. Не желательно его подключать так, чтобы зачищенные жилы торчали наружу.

Лучше сделать это через прессовку наконечником, с последующей термоусадкой.

Поверх всех контактов на сжиме наматываете гидроизоляционную ленту.

Простая изолента здесь не годится!

После всех процедур защитная муфта закрывается сверху крышкой.

Не используйте в качестве такой защиты ревизионного колодца пластиковую бутылку.

Она никогда не создаст герметичности. Более того, наоборот будет задерживать воду в этом месте, постепенно разрушая контакты.

Как сделать подключение провода заземления и саму главную заземляющую шину в щитовой дома, читайте в отдельной статье.

https://youtube.com/watch?v=dcqkNzQbv58%3F
