Реле напряжение узм: назначение, виды, схемы подключения

Сфера применения

Твердотельные реле контроля используются для защиты электрического оборудования от резких скачков напряжения, предотвращая перегорание схем, моторов и проводки.Фазное подключение является наиболее эффективным, так как позволяет сразу обеспечить защиту всем подключенным устройствам в сети. В связи с этим обычно устанавливается во всех промышленных здания, общественных местах и учебных учреждениях.

При подключении к электрической линии оборудования с большой мощностью, часто наблюдаются скачки напряжения связанные с нагрузкой. Предварительная установка автоматических выключателей позволит уберечь домашнюю сеть от повреждений. Обычно автоматы устанавливаются везде, где есть доступ.

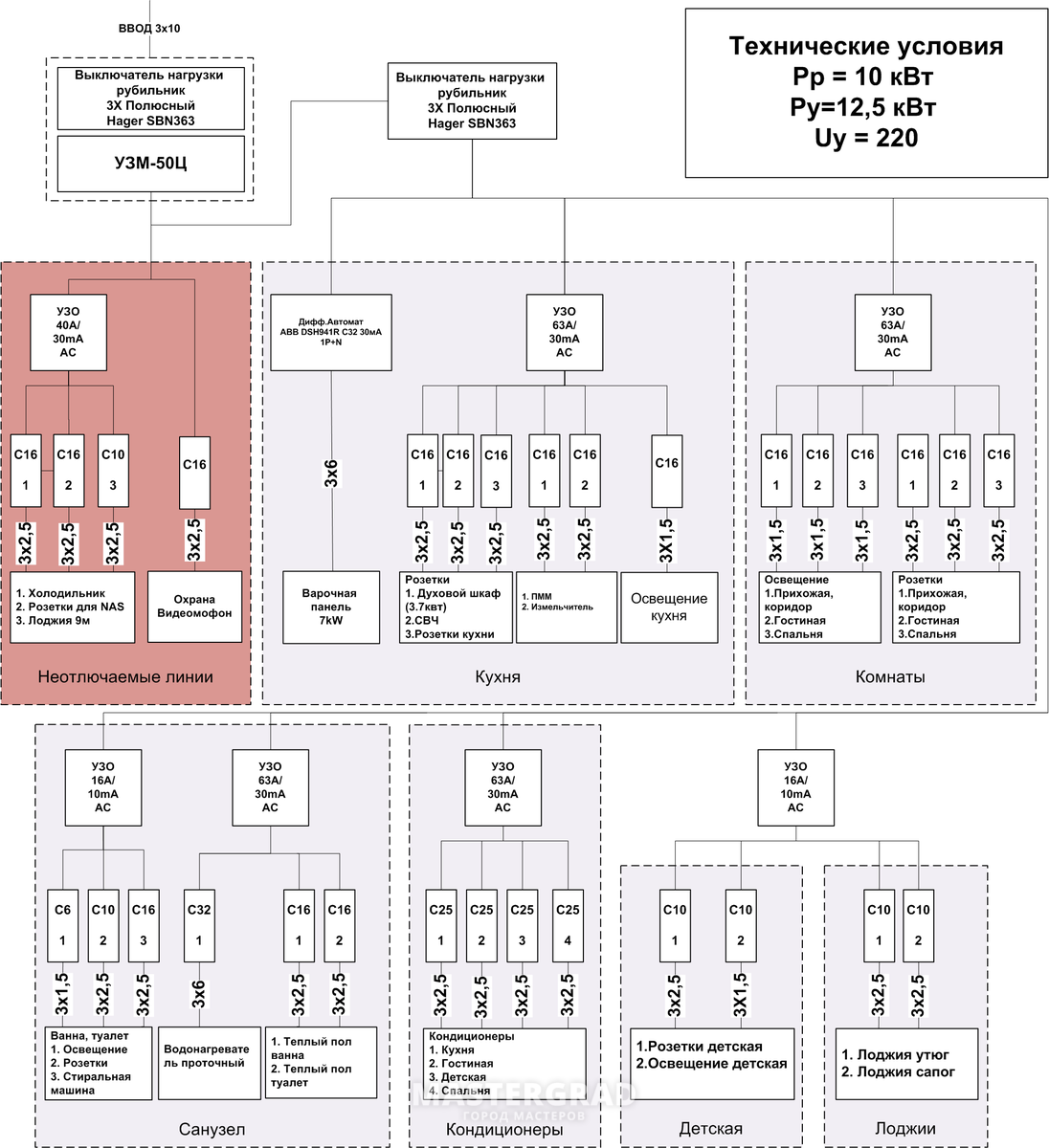

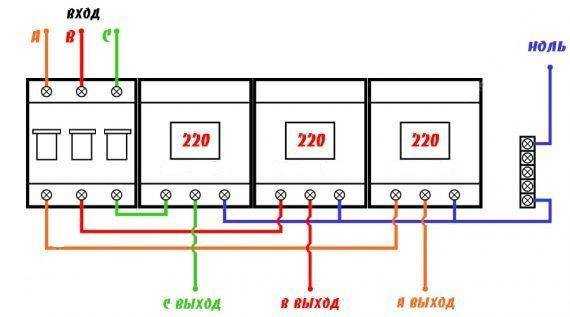

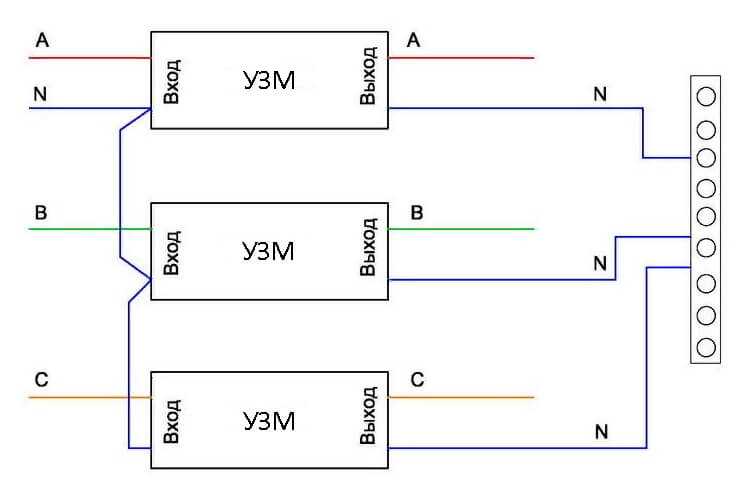

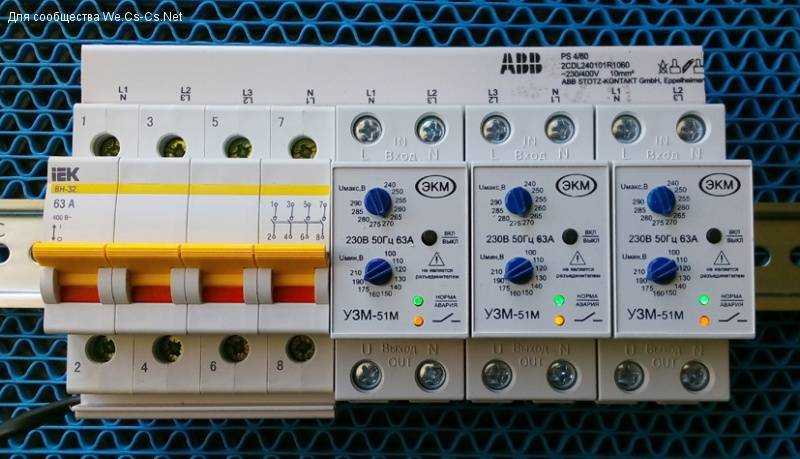

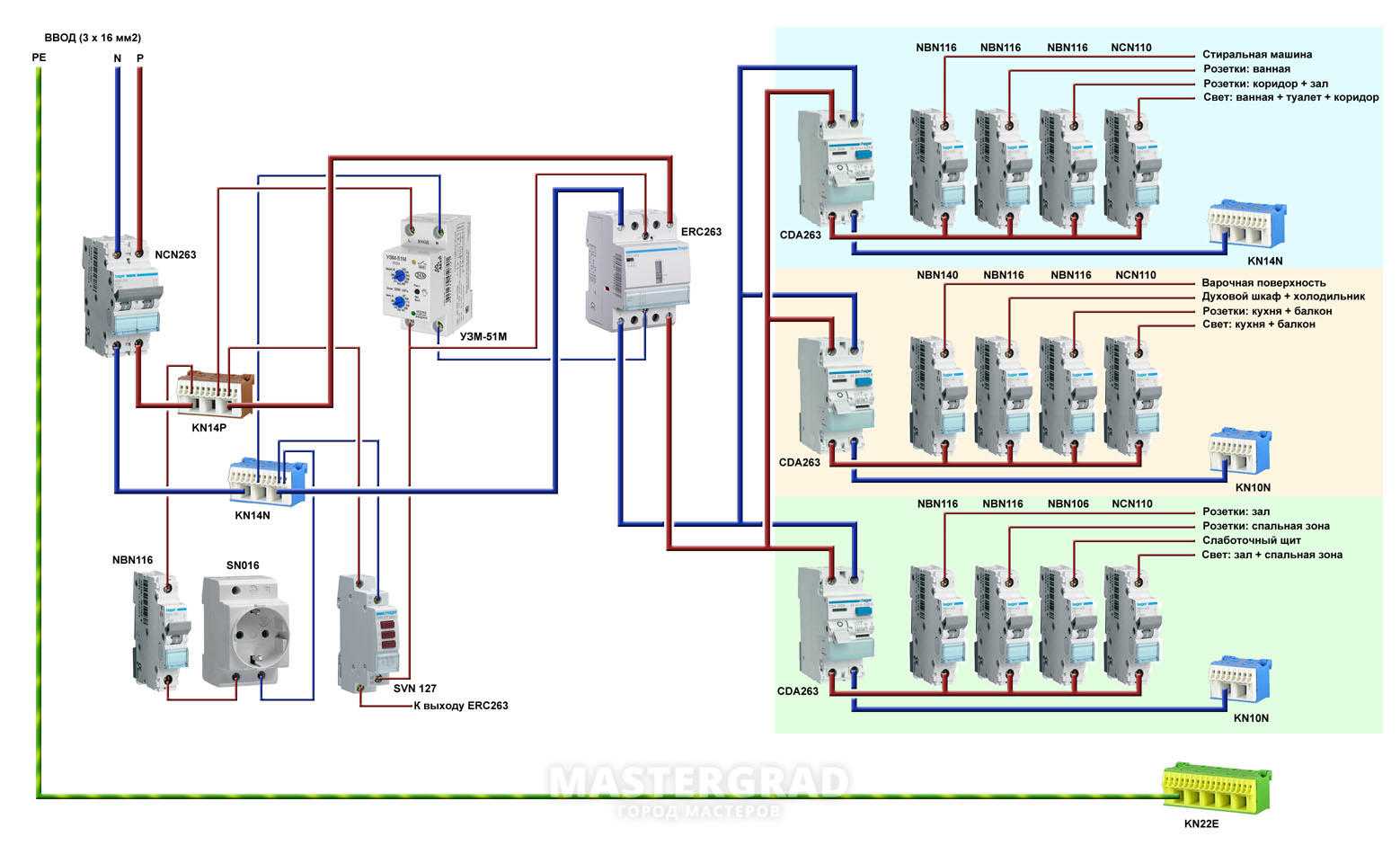

Подключение несколько реле контроля напряжения

Технические условия допускают подключение к частному дому или квартире трех фаз. Если для защиты электрооборудования использовать трехфазные блоки, то при аварийной ситуации на одном ответвлении обесточиваться будет все оборудование, что не очень удобно. Эта проблема решается тремя реле, подключенными отдельно на каждую фазу.

С нижней клеммы автомата производим подсоединение ко входу первого блока. С другой клеммы — на вход следующего блока. Для удобства обслуживания и ремонта делать это нужно разноцветными проводами, при этом помнить, что синий цвет — всегда «ноль». Нулевой провод выводим на нулевую шину.

Можно установить отдельные входные автоматы, чтобы в случае необходимости обесточить нужное реле, если вдруг придется его отключать. Как видим, монтаж ничем не отличается от рассмотренных примеров выше, только вместо одного блока — сразу три, каждый на свою фазу.

Выходы реле подключаем на автоматы, которые идут каждый непосредственно на свою нагрузку: освещение, розетки, бойлер. В соответствии с этим каждое реле можно настроить на разное время задержки.

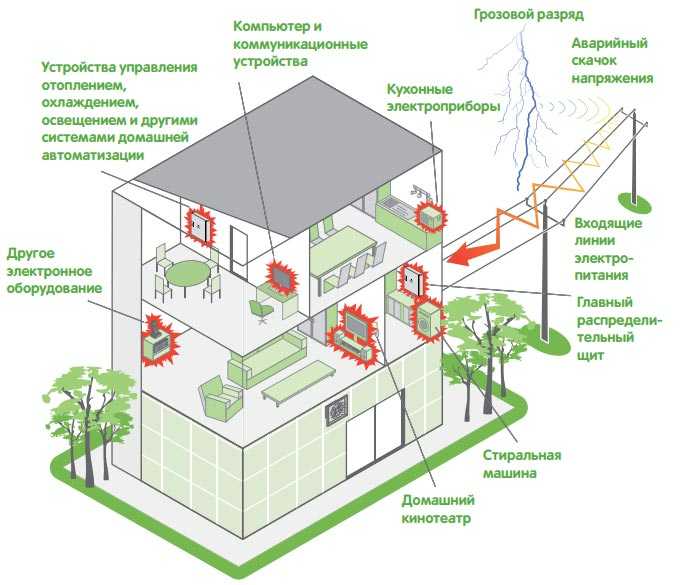

Защита дома от грозы

Гроза это стихийное явление и просчитать его до сих пор не особо получается. При этом молнии вовсе не обязательно попадать прямо в линию электропередач. Достаточно ударить рядышком с ней.

Даже такой грозовой разряд вызывает повышение напряжения в сети до нескольких киловольт. Кроме выхода из строя оборудования это еще чревато и развитием пожара.

Даже когда молния ударяет относительно далеко от ВЛ, в сетях возникают импульсные скачки, которые выводят из строя электронные компоненты домашней техники. Современный электронный счетчик с его начинкой, тоже может пострадать от этого импульса.

Общая длина проводов и кабелей в частном доме или коттедже достигает нескольких километров.

Сюда входят как силовые цепи так и слаботочка:

интернет

TV

видеонаблюдение

охранная сигнализация

Все эти провода принимают на себя последствия грозового удара. То есть, все ваши километры проводки получают гигантскую наводку, от которой не спасет никакое реле напряжения.

Единственное что поможет и защитит всю аппаратуру, стоимостью несколько сотен тысяч, это маленькая коробочка называемая УЗИП.

Монтируют их преимущественно в коттеджах, а не в квартирах многоэтажек, где подводка в дом выполнена подземным кабелем. Однако не забывайте, что если ваше ТП питается не по кабельной линии 6-10кв, а воздушной ВЛ или ВЛЗ (СИП-3), то влияние грозы на среднем напряжении, также может отразиться и на стороне 0,4кв.

Поэтому не удивляйтесь, когда в грозу в вашей многоэтажке, у многих соседей одновременно выходят из строя WiFi роутеры, радиотелефоны, телевизоры и другая электронная аппаратура.

Молния может ударить в ЛЭП за несколько километров от вашего дома, а импульс все равно прилетит к вам в розетку. Поэтому не смотря на их стоимость, задуматься о покупке УЗИП нужно всем потребителям электричества.

Цена качественных моделей от Шнайдер Электрик или ABB составляет примерно 2-5% от общей стоимости черновой электрики и средней комплектации распредщитка. В общей сумме это вовсе не такие огромные деньги.

Виды и классификация

Такие приборы, как реле контроля напряжения, предназначены для:

• подключения одиночного прибора;
• подключения нескольких приборов;
• контроля напряжения во всей сети.

Реле напряжения для одного прибора выглядят в форме вилки с розеткой. Используются только для одного прибора. Реле напряжения для нескольких приборов выглядят как электрическая вилка с несколькими розетками. Применяются для нескольких потребителей электрической энергии небольшой мощности.

Реле контроля напряжения для всей сети устанавливается в щитке, где располагаются счетчик и автоматические выключатели.

Также такие приборы разделяются на:

• однофазные;
• трехфазные.

Реле контроля напряжения ZUBR надежно защищают трехфазную сеть от перенапряжений

Однофазные реле напряжения используются в бытового сетях. Трехфазные реле напряжения применяются в промышленных установках.

Преимущества РН перед стабилизатором

Когда проблемы с электричеством требуют 100% установки реле контроля, здесь все ясно. Но иногда возникает вопрос: а что если вместо РН поставить стабилизатор? Ведь, кроме защиты сети он вдобавок улучшит качество напряжения. Разобраться с этим вопросом помогут некоторые преимущества РН перед стабилизатором:

1. Многие модели стабилизаторов, особенно дешевые, уступают реле по быстроте срабатывания защиты при возникновении критических показателей напряжения. Конкурировать в вопросе защиты с РН могут только симисторные стабилизаторы, но такие приборы имеют высокую стоимость.
2. РН отличается компактными размерами, что не скажешь о внушительном корпусе стабилизатора. Эта характеристика существенно упростит монтаж. Установка реле может быть выполнена на DIN рейку непосредственно в квартирном щитке. Хозяину останется только подсоединить к контактам провода. Установка стабилизатора требует изготовления ниши или защитного ящика возле щитка. А при невозможности сделать это за пределами помещения, прибор придется размещать в квартире.
3. Главной положительной чертой реле контроля является его мгновенная реакция на критический показатель напряжения, которая измеряется миллисекундами.
4. И последнее, надо отметить вопрос комфорта. Каков бы ни был стабилизатор, он будет создавать шум во время работы. Пусть не сразу, но со временем точно. Это связано с тем, что его электрическая схема имеет силовой трансформатор. Именно он с продолжительностью работы начинает издавать неприятный гул. В свою очередь, реле контроля защищает домашнюю сеть бесшумно.

Рассмотрев эти важные нюансы, можно сделать вывод, что если вместо стабилизатора можно обойтись установкой РН, то лучше отдать предпочтение последнему.

Технические характеристики реле напряжения

При выборе реле напряжения стоит уделить внимание техническим характеристикам. Основными показателями являются: интервал напряжения, сохраняющее работоспособность устройства; величина мощности прибора; значение номинального тока электросети. Прибор реле напряжения

Прибор реле напряжения

При подключении электроприборов необходимо изучить технический паспорт и выставить параметры напряжения, указанные в нем. Верхний и низкий пороги напряжения очень важные характеристики, которые стоит учитывать при покупке реле напряжения. В трехфазных реле существует возможность устанавливать такие пороги на каждую ветку.

Следует учитывать тип устройства, которой должен подходить к используемой электросети.К тому же важным показателем является задержка повторного включения, которая устанавливается от одной секунды до десятков минут. Данная характеристика устанавливается в соответствии с качествами электроприбора. При этом повторное подключение происходит с увеличением напряжения.

Реле напряжения комплектуется встроенным защитным варистором. В технических характеристиках реле напряжения оговаривается величина импульсного тока в джоулях. А в случае если напряжение резко повысится, происходит процесс шунтирования, и энергия превращается в тепло.

В характеристиках защитного устройства указывается скорость срабатывания. При этом в работоспособном режиме этот параметр имеет одну величину, а при аварийной ситуации – другую.

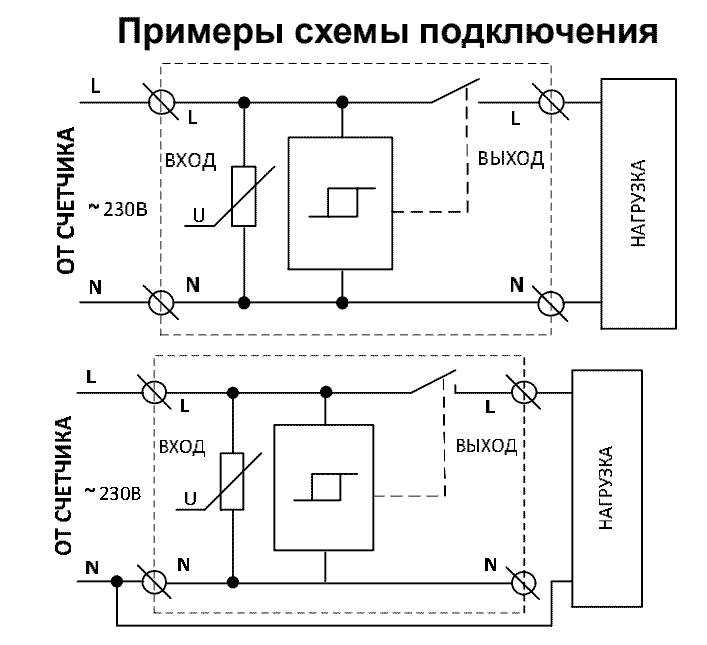

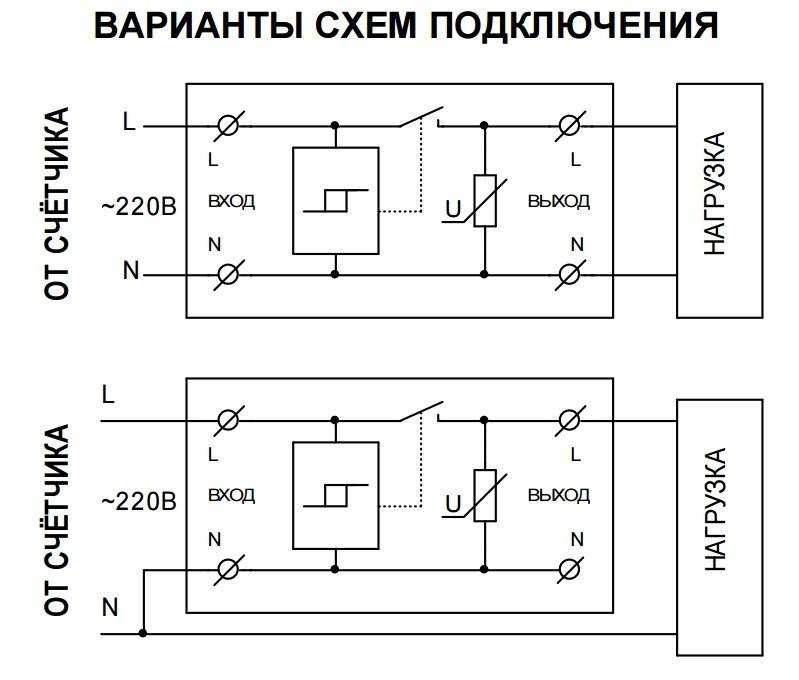

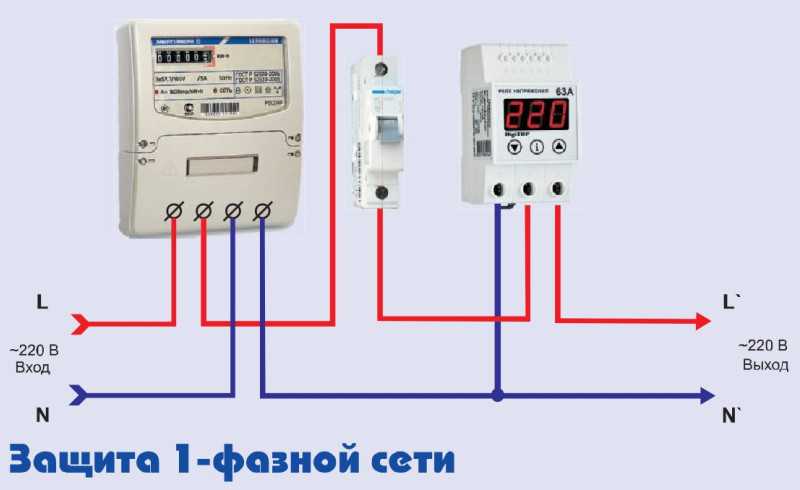

Подключаем реле контроля напряжения своими руками

В наших электросетях не редки случаи, когда напряжение скачет в довольно больших пределах, а это вредит бытовой технике. Регулярно случаются ситуации, когда в сети вместо 220 В появляется 380В. Самая банальная причина — обрыв на столбе или большое провисание одного из фазных проводов. В результате он соприкасается с нулевым проводом. Тех долей секунд, за которые сработает защита на тяговом трансформаторе, достаточно, что бы сгорели телевизоры, холодильники, компьютеры у целой улицы или многоэтажного дома. Поэтому инженеры и сконструировали реле контроля напряжения.

Работает оно так: с помощью кнопок на корпусе вы задаете минимальное и максимальное значение напряжения (обычно по умолчанию значения 170 и 240), при отклонении от которых будет выключаться питание. Время срабатывания реле — от 0.02 сек и меньше. Для сравнения: у автоматического выключателя этот показатель составляет около 0.2 сек. Такая скорость отключения позволяет выключить высокое напряжение до того, как оно дошло до потребителя.

Внимание! Реле контроля напряжения не дают защиту от попадания молнии

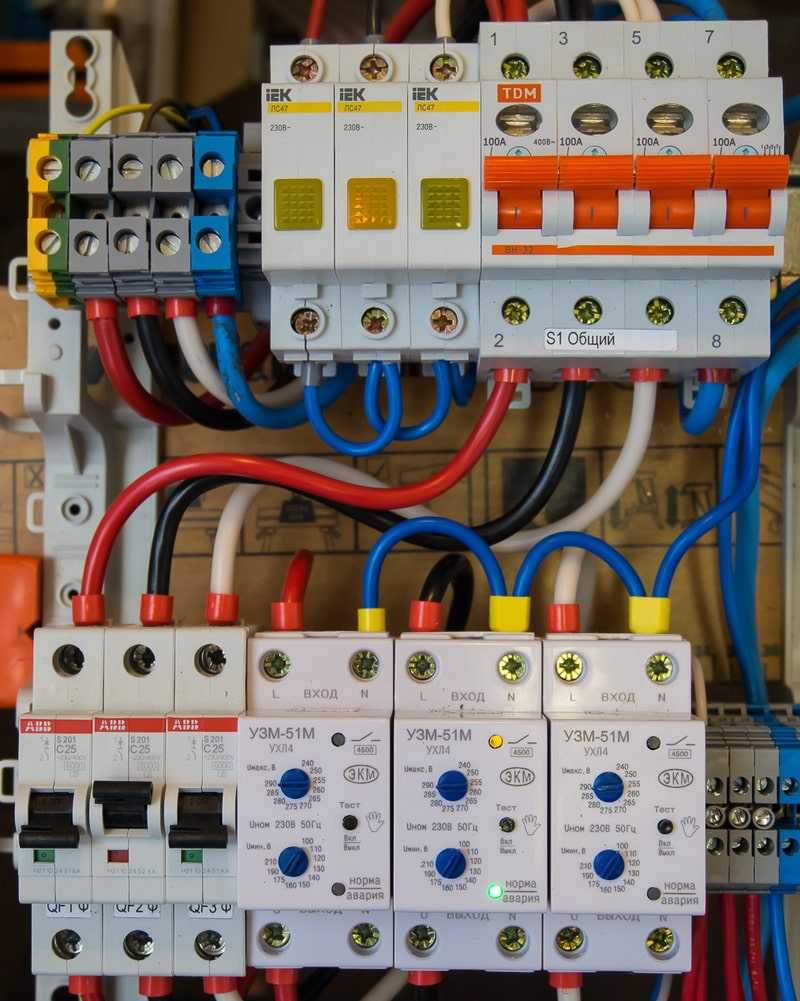

Схема с несколькими реле напряжения

Потребители сгруппированы в три группы, в зависимости от их чувствительности к величине питающего напряжения. Каждую группу защищает отдельное реле контроля напряжения со своими уставками, которые указаны на схеме сверху над реле.

Промокоды со скидками на светильники

В случае снижения напряжения, например до 199В, первый «барьер» сработает и отключит защищаемые им группы потребителей, поскольку его нижняя уставка составляет 200В.

Оставшиеся два «барьера» не сработают, поскольку напряжение 199В больше их нижней уставки, и для них это рабочий режим. К электроприборам в этих двух группах продолжает поступать напряжение и ими можно пользоваться.

Когда питающее напряжение вернется к своему нормальному значению, первое реле замкнет свой силовой контакт и возобновит электропитание защищаемых им групп потребителей.

В случае скачка напряжения, например до 236В, сработает первый и второй «барьеры», поскольку питающее напряжение превысит их верхнии уставки. Их силовые контакты разомкнуться и они обесточат контролируемые цепи групп потребителей.

Контакты т ретего «барьера» остану тся замкнутыми и защищаемые им электроприборы останутся работоспособными.

Поскольку группа освещения вынесена под защиту третьего реле напряжения с максимальным диапазоном уставок, освещением можно будет пользоваться, что добавляет определенный комфорт, несмотря на то, что напряжение в сети повышено и многие приборы для их безопасности отключены .

Таким вот образом работает схема с подключением нескольких реле контроля напряжения. такой подход позволяет дифференцировать защиту, обеспечить лучшую защиту и решить вопрос выбора оптимальных уставок.

Как правильно подключить УЗО.

Здравствуйте, уважаемые читатели сайта sesaga.ru. На сегодняшний день включение УЗО (устройство защитного отключения) в домашнюю электрическую сеть стало нормой. Но еще не все понимают для чего нужно это устройство и как правильно его подключить.

Основной задачей УЗО является повышение уровня защиты от возгораний, вызванных токами утечки или замыканиями на землю, когда величина тока не достаточна для срабатывания автоматического выключателя.

Вторая задача УЗО — это защитить человека от поражения электрическим током, под который он может попасть при случайном касании оголенных проводов, находящихся под напряжением, или при касании корпуса электрооборудования с поврежденной изоляцией.

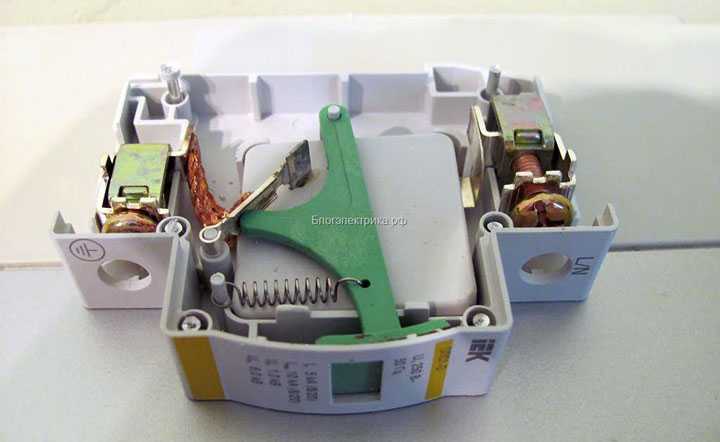

По своим конструктивным параметрам и внешнему виду УЗО практически ни чем не отличаются от автоматических выключателей. Они так же, как и выключатели, выпускаются для работы в схемах однофазной и трехфазной сети, а в случае возникновения аварийной ситуации автоматически отключают напряжение питания с поврежденного участка электрической цепи.

Но если автоматический выключатель срабатывает от тока короткого замыкания или тока перегрузки, превышающего рабочий ток самого выключателя, то УЗО срабатывает только от тока утечки, на который оно рассчитано.

Поэтому УЗО рекомендуется устанавливать совместно с автоматическим выключателем, который ставится перед УЗО, чтобы защитить устройство от действия больших сверхтоков на нагрузке в момент аварийной ситуации.

Промышленностью выпускаются устройства защитного отключения, рассчитанные на ток утечки 10mA, 30mA, 100mA, 300mA.

Различить УЗО и автоматический выключатель очень просто.

На корпусе автоматического выключателя указывается номинальное рабочее напряжение, рабочий ток и структурная схема устройства.

В данном примере рабочий ток выключателя составляет 25 Ампер и номинальное рабочее напряжение 400 Вольт. На клеммы «1» и «3» подается входящее напряжение, а с клемм «2» и «4» напряжение снимается.

На корпусе УЗО указывается номинальное рабочее напряжение, рабочий ток, номинальный отключающий дифференциальный ток (ток утечки), структурная схема устройства и установлена кнопка «ТЕСТ».

В отличии от автоматических выключателей в устройствах защитного отключения дополнительно предусмотрена специальная цепь, создающая ток утечки. Эта цепь предназначена для проверки исправности устройства.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Схема подключения реле напряжения Поэтому УЗО рекомендуется устанавливать совместно с автоматическим выключателем, который ставится перед УЗО, чтобы защитить устройство от действия больших сверхтоков на нагрузке в момент аварийной ситуации. Спрашивайте, я на связи!

Анализ производителей

Реле напряжения изготавливаются множеством производителей, заводы которых расположены по всему миру. В таблице ниже приведены наиболее популярные в нашей стране модели с указанием производителей и типа крепления устройства.

Модель	Страна производитель	Пороги срабатывания V	Номинальный ток А	Степень защиты	Качество выполнения
ZUBR D16	Украина	120-210 ; 220-280	16	IP 20	Высшее
Adecs ADC-0110-40	Украина	100-400	0-40	IP 20	Высшее
Sven OVP-11F	Финляндия	185-255	10	IP 20	Высшее
Новатек РН-111	Украина	160-220; 230-280	16	IP 40	Высшее
TESSLA D32	Украина	120-210; 220-280	32	IP 20	Высшее

Навигация по записям

Время повторного включения от 3 до сек.

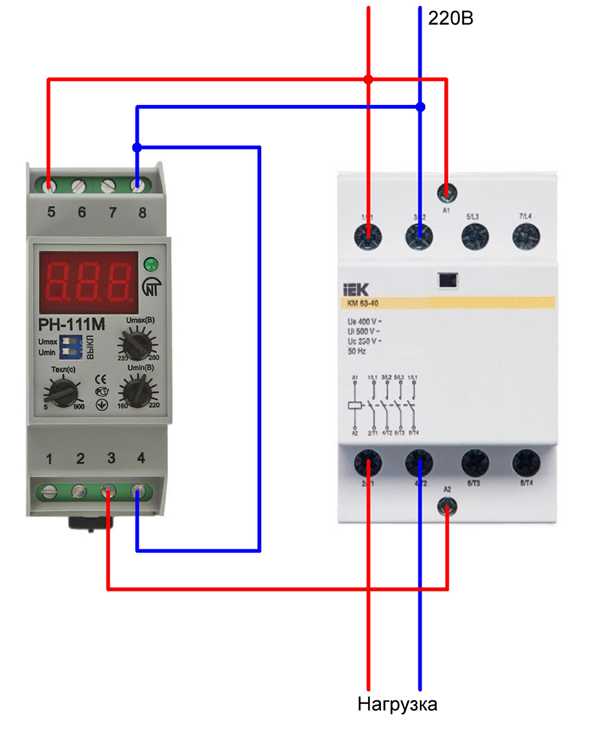

Если же мощность нагрузки превышает 8,5 кВА, то для ее отключения используют магнитный пускатель, контактор или автоматический выключатель, соответствующей мощности. При внезапном скачке разности потенциалов срабатывание элемента происходит всего через несколько миллисекунд.
Способы настройки индивидуальны для различных реле напряжения в зависимости от их производителя.
Для этого проводник, идущий от выхода автомата или счётчика, подключенный к распределительной шине, отключают, и подключают к входу L реле. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз.
Данное устройство применяется как в однофазной, так и в трехфазной электросети для защиты потребителей электроэнергии от выхода из строя. Ставятся они на DIN-рейку в щитках, возле остальной автоматики. В лучшем случае контакт просто отвалится, в худшем — будет пожар.

Недостатки стабилизаторов

Здесь нужно быть очень внимательным — проводник меньшего диаметра в одном контактном гнезде с проводом потолще, будет иметь ненадёжное соединение и может выпасть оттуда. Если произойдёт короткое замыкание обвисших проводов или обрыв нулевого проводника. У разных производителей реле и контакторов маркировка и схема подключения может отличаться.

Тогда вы можете использовать произвольное количество реле контроля напряжения и выставить допустимые пределы для каждого потребителя. Выбор фирмы-производителя следует делать по отзывам в сети интернет. Схема подключения реле напряжения может быть выполнена одним из двух способов: Сквозное прямое подключение устройства. Также следует заметить, что реле контроля напряжения охраняют сеть фактически бесшумно, чего нельзя сказать о стабилизаторах, которые шумят все время. Она была дома и успела отключить всю электроаппаратуру.

Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов. Реле напряжения РН ведёт контроль напряжения в сети в и отключает подключённое к ней оборудование. Устанавливается это устройство после вводного автомата. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания. Конструкция и способы размещения подобных средств защиты рассмотрены выше.

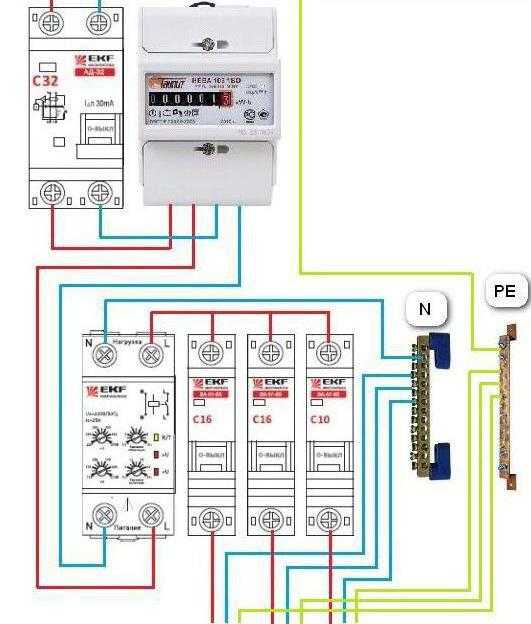

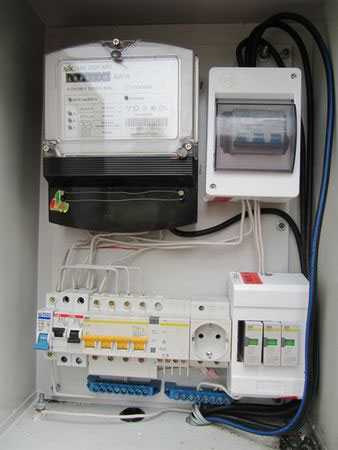

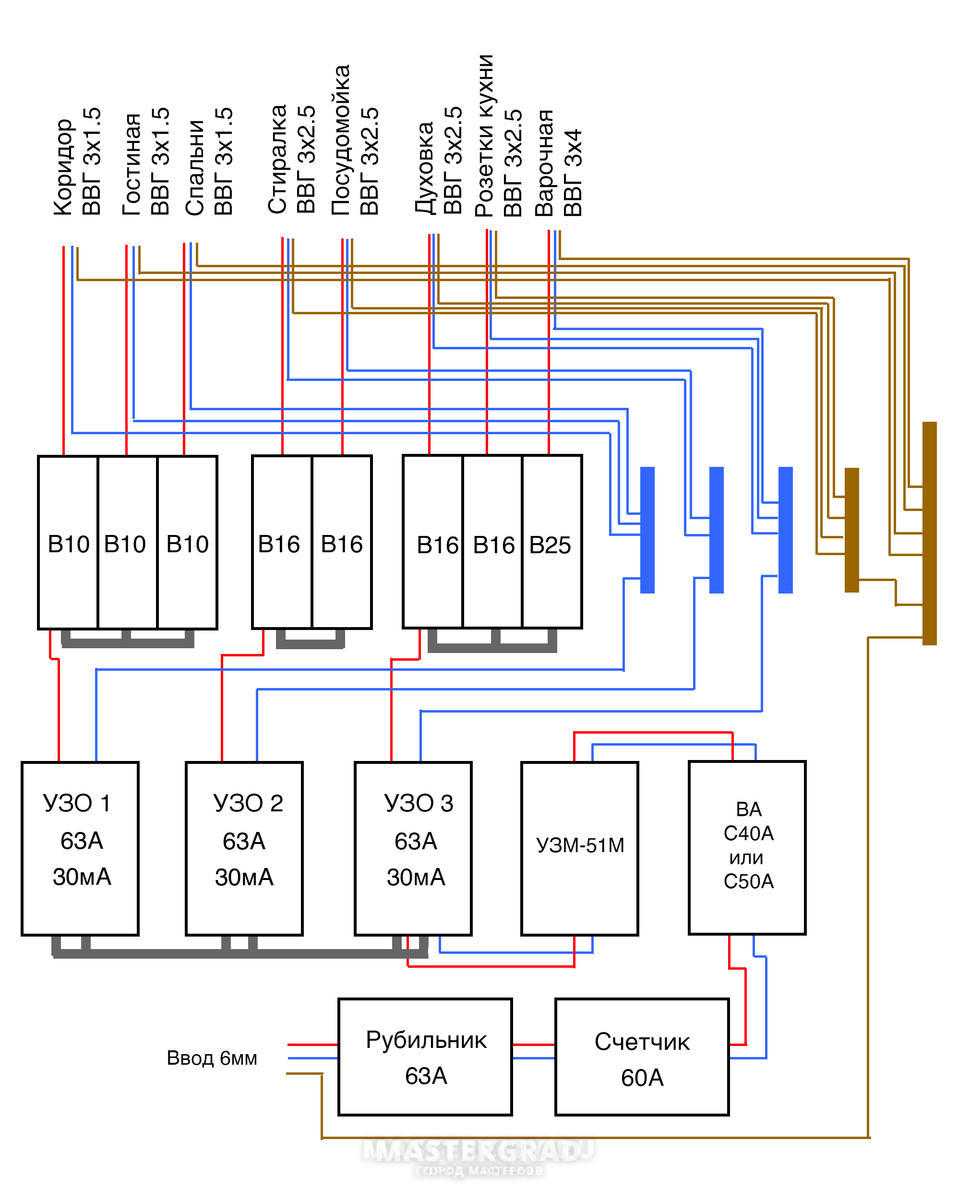

Схема ввода 220В с УЗО и реле напряжения.

Как выбрать реле напряжения

Чтобы определиться с выбором реле контроля напряжения, необходимо разобраться в нескольких аспектах, а именно:

1. 1. В чем разница между однофазным и трехфазным потребителем;
   2. Какое реле использовать для однофазной нагрузки;
   3. Какой тип подключения вам подходит;
   4. Реле какой мощности вам необходимо.

Как отличить однофазные и трехфазные потребители?

Электропотребители бывают однофазными (220В) и трехфазными (380В). Если вы далеки от понимания, чем они отличаются, есть способ определить это визуально. Все устройства, оборудованные для подключения двухштырьковой вилкой, например, стандартная бытовая техника: стиральные машины, холодильники, телевизоры, компьютеры и т.д. – это и есть однофазные потребители на 220В.
Также существуют более мощные однофазные силовые разъемы, которые обычно используются при подключении генераторов и других потребителей, рассчитанных на большую мощность, нежели вышеописанная техника. Они представляют из себя силовую вилку с тремя штырьками, аналогичную двухштырьковой по количеству проводников. Трехфазные потребители обычно подключаются силовыми разъемами с пятью штырьками. В домашних условиях это может быть бассейное оборудование, оборудование для подачи воды, насосы и т.д. Зачастую трехфазные потребители – это промышленная техника: станки, двигатели, холодильное, компрессорное и вентиляционное оборудование и т.д.

Так какое реле вам все-таки нужно?

Если потребители, которые вы хотите защитить, однофазные, значит и реле напряжения тоже должно быть однофазным.
При этом если ваш дом или квартира подключены к трехфазной сети, для защиты однофазного электрооборудования вам необходимо использовать три однофазных реле. Это не обязательно, и вы также сможете использовать трехфазное реле, но следует помнить, что, в случае пропадания одной из трех фаз, трехфазное реле отключит все три фазы, даже если две оставшиеся в порядке.

Какие бывают реле контроля напряжения?

По типам подключения реле напряжения разделяют на следующие виды:

• Реле в розетку;
• Реле-удлинитель;
• Реле для установки на DIN-рейку.

Реле напряжения в розетку

Принципиальным отличием этого вида реле является тот факт, что оно устанавливается непосредственно в розетку. Это делает его наиболее подходящим вариантом для защиты техники по-отдельности.

Реле-удлинитель

По принципу подключения оно аналогично предыдущему реле. Отличие заключается в том, что такой тип реле имеет две и более розеток, что позволяет защитить несколько потребителей одновременно.

Реле на DIN-рейку

Монтаж такого типа реле напряжения производится в электрический распределительный шкаф на стандартную DIN-рейку 35 мм. С его помощью можно обезопасить от перепадов напряжения сразу все потребители в доме или квартире. Зачастую такие реле могут работать в нескольких независимых режимах и имеют большое количество функций.

Какую мощность выбрать?

При выборе реле напряжения также следует учитывать его мощность. Рекомендуется оставлять 20-30% запаса мощности. Это необходимо, потому что указанная на реле сила тока – номинальная. То есть такая, которую реле может пропустить через себя без вреда для потребителя. При размыкании сила тока несколько превышает номинальную величину. Таким образом, если ваш прибор рассчитан на 25А, то для надежности и безопасности работы необходимо выбрать реле напряжения минимум на 32А.

В разделе Реле напряжения нашего каталога вы найдете большой выбор моделей однофазных и трехфазных реле компании , специализирующейся на разработке и производстве релейной автоматики.

УЗО схема подключения

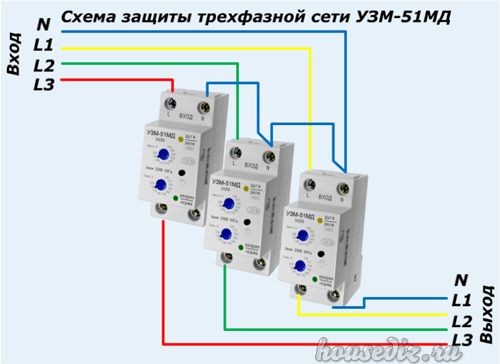

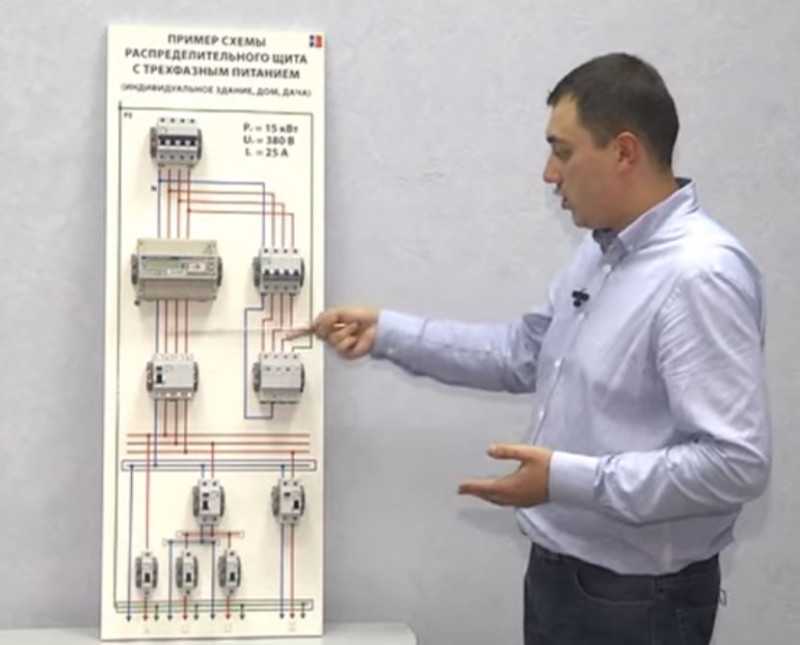

В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:

Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО

Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.

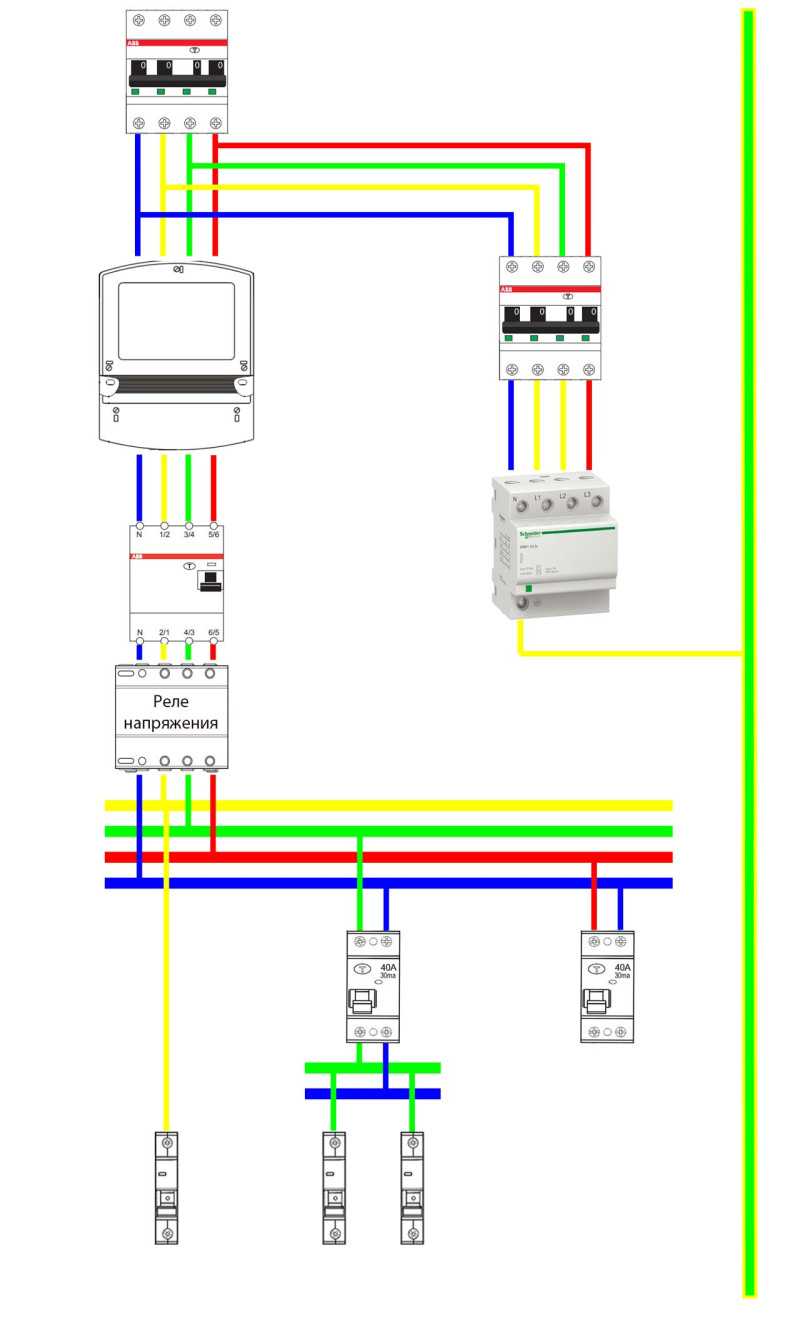

Общее УЗО для 3-фазной сети + счетчик. В схеме присутствует счетчик электроэнергии

Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.

В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложностей и может быть произведена самостоятельно без специального обучения.

К месту с блоком дифавтоматов должен быть свободный доступ. Вокруг него желательно не размещать легковоспламеняющиеся и взрывоопасные предметы

Последовательность действий при этом следующая:

1. Проверить целостность АВДТ и работоспособность его тумблеров.
2. Зафиксировать дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
4. Зачистить питающие жилы в кабеле и подсоединить их к двум верхним клеммам дифавтомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый – к контуру заземления, а третий цвет – к «фазе» прибора.
5. К нижним клеммам дифавтомата подключить провода, подающие напряжение в квартиру или на последующие защитные устройства.
6. Подать напряжение на АВДТ и проверить работоспособность прибора.

Для тестирования дифавтомата на нем предусмотрена специальная кнопка «Т». При её нажатии в электрической цепи появляется ток утечки, который должен привести к срабатыванию аппарата и отключению напряжения. Если АВДТ не отреагировал, значит он неисправен и подлежит замене.

В деревянных домах обязателен огнестойкий щит для дифавтомата. Он защитит стены дома от огня в случае возгорания защитных устройств

В электрической сети квартиры дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его монтаж не вызовет затруднений.

Описание популярных моделей

Схемы подключения и настройки большинства моделей, предлагаемых отечественными производителями, имеют много общего, отличаться могут только деталями.

Приборы под маркой Зубр

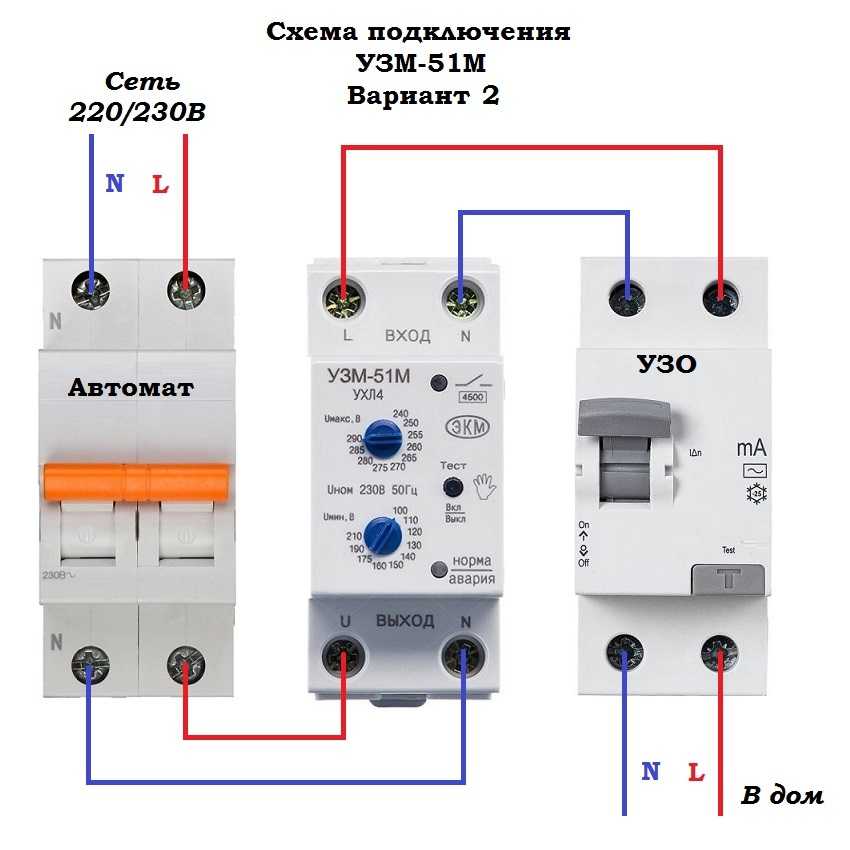

Защитные устройства этой серии включаются схему энергоснабжения двумя способами:

• упрощенное внутреннее подключение;
• совместно с УЗО и защитным автоматом.

В первом случае нагрузка подсоединяется непосредственно к выходу прибора, а во втором цепь контроля замыкается через УЗО и АВ. Такое включение Зубра позволяет защитить линию не только от перепадов напряжения, но и от утечек по току.

Приборы имеют различные варианты исполнений, отличающиеся номинальными токами (25-63 Ампера). Верхний порог срабатывания – от 220 до 280 с шагом 1 Вольт, а его нижнее значение – от 120 до 210-ти Вольт. Время повторного включения в линию варьируется от 3-х до 600 сек. Шаг регулировки – 3 секунды.

Серия РН

РН-111

Модель РН-113 включается после электросчетчика и допускает ручное выставление значений нижнего и верхнего порогов срабатывания, индицируемых на встроенном в лицевую панель дисплее. Прибор способен автоматически подключать питающую сеть при восстановлении ее параметров после сильных скачков напряжения.

Для нормальной работы устройств этой серии необходим запас по мощности не менее 20%.

Помимо предельных значений на индикаторе высвечиваются параметры сети при отключении потребителя, а также время, оставшееся до включения. Номинальный ток составляет 32 Ампера; при желании он может быть увеличен за счет установки магнитного пускателя.

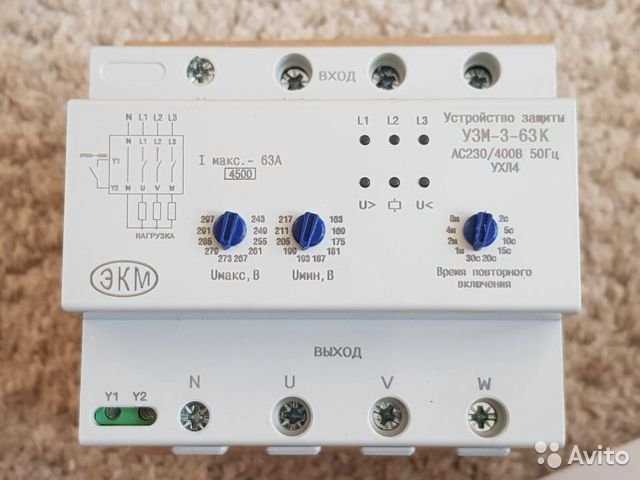

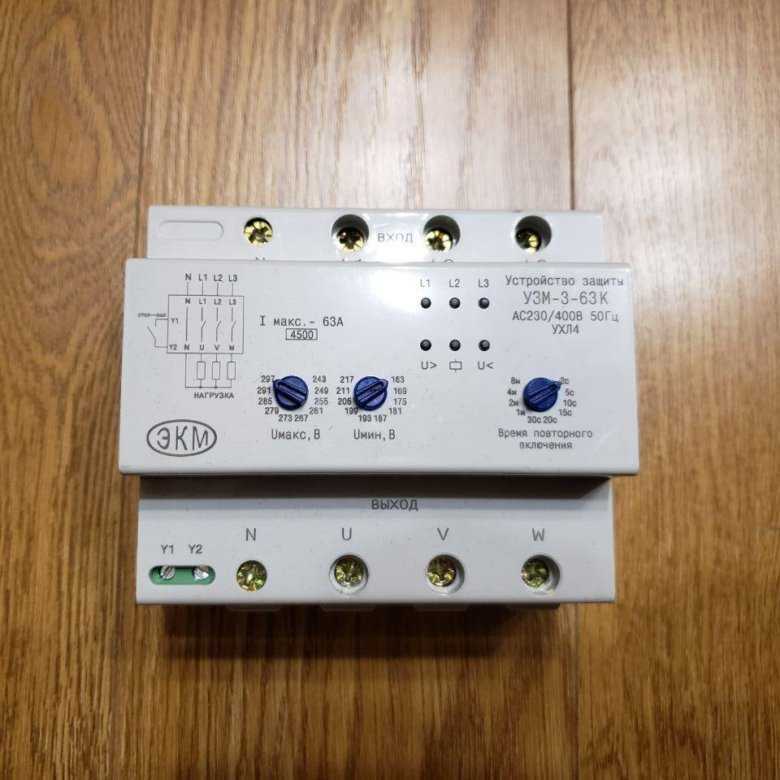

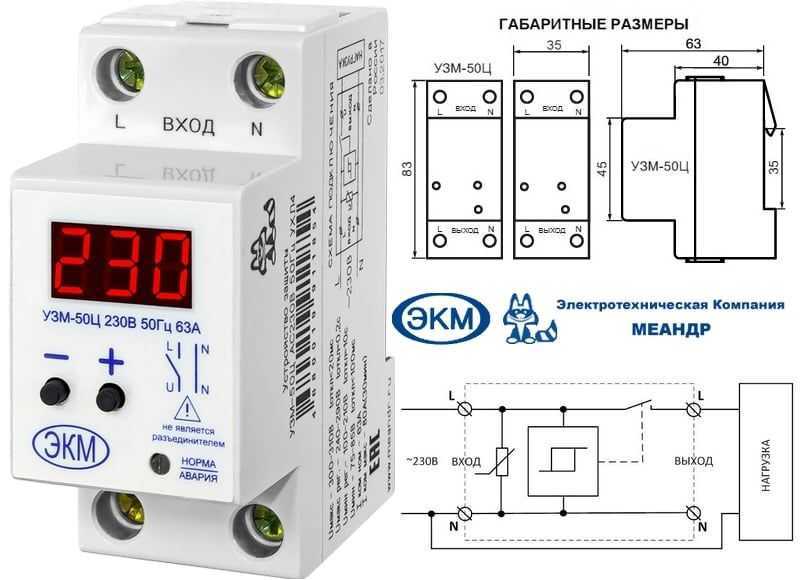

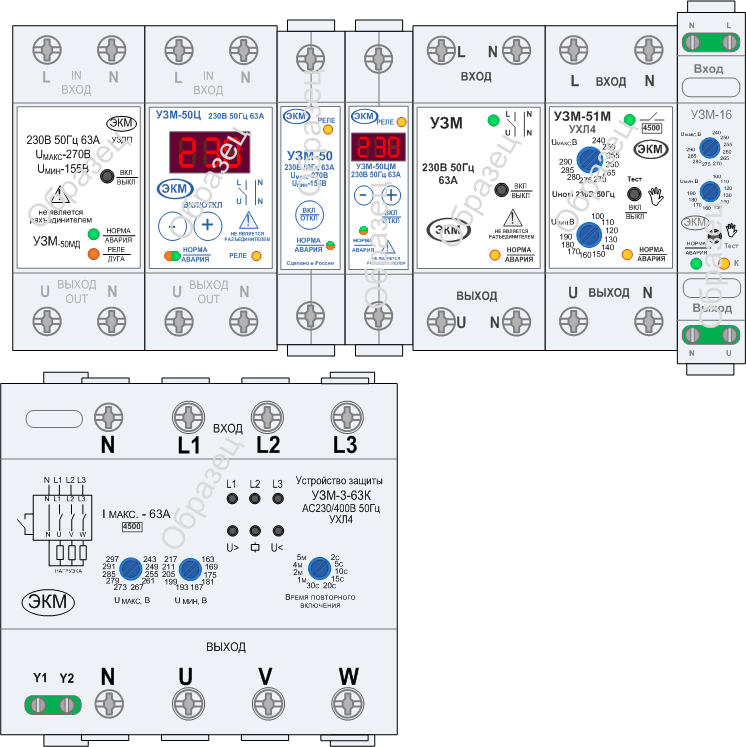

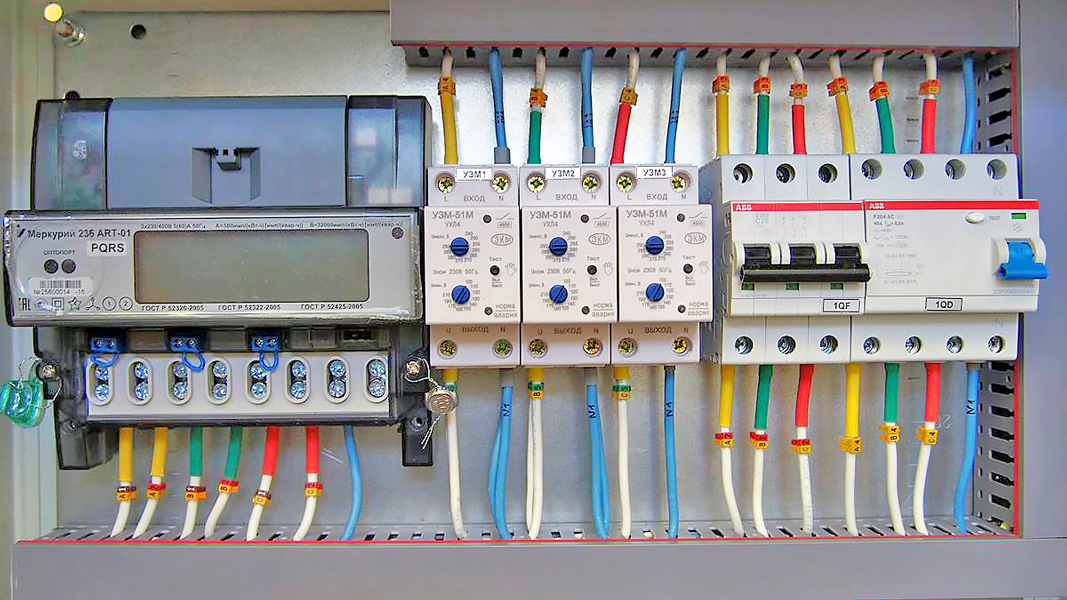

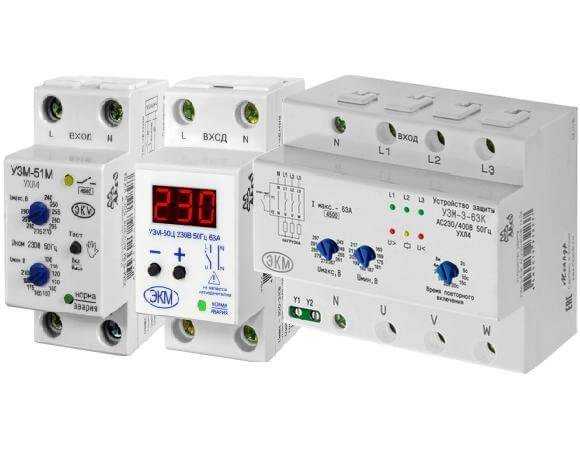

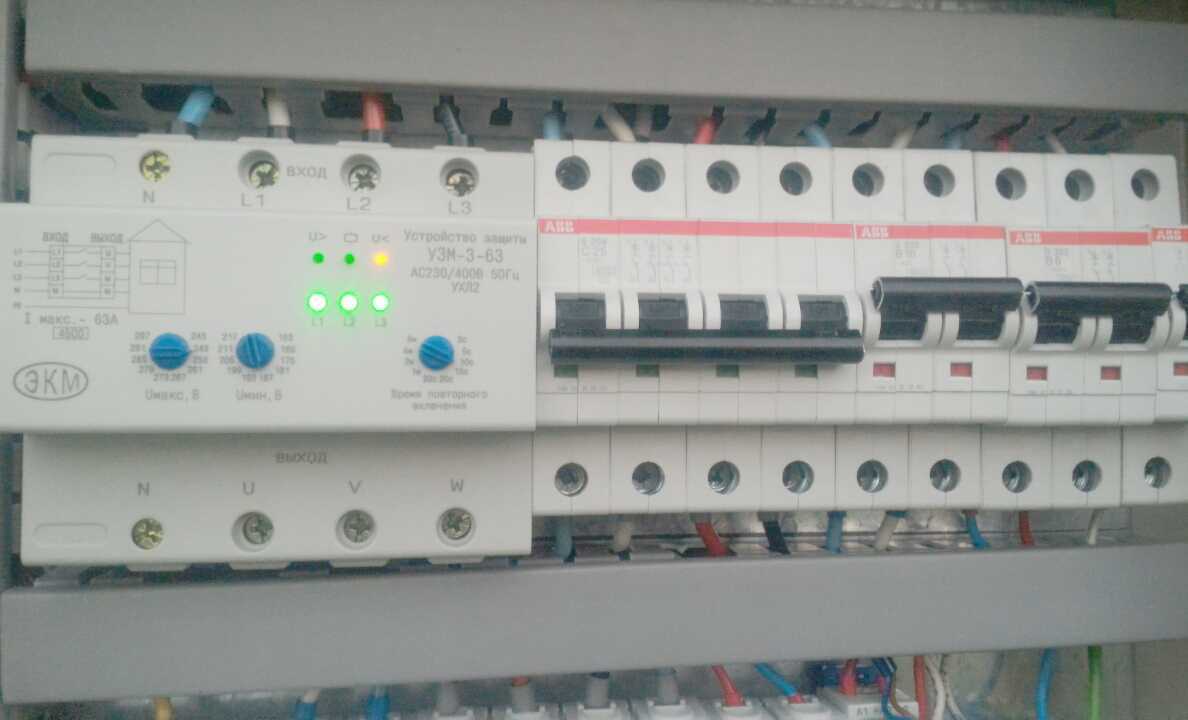

Серия УЗМ

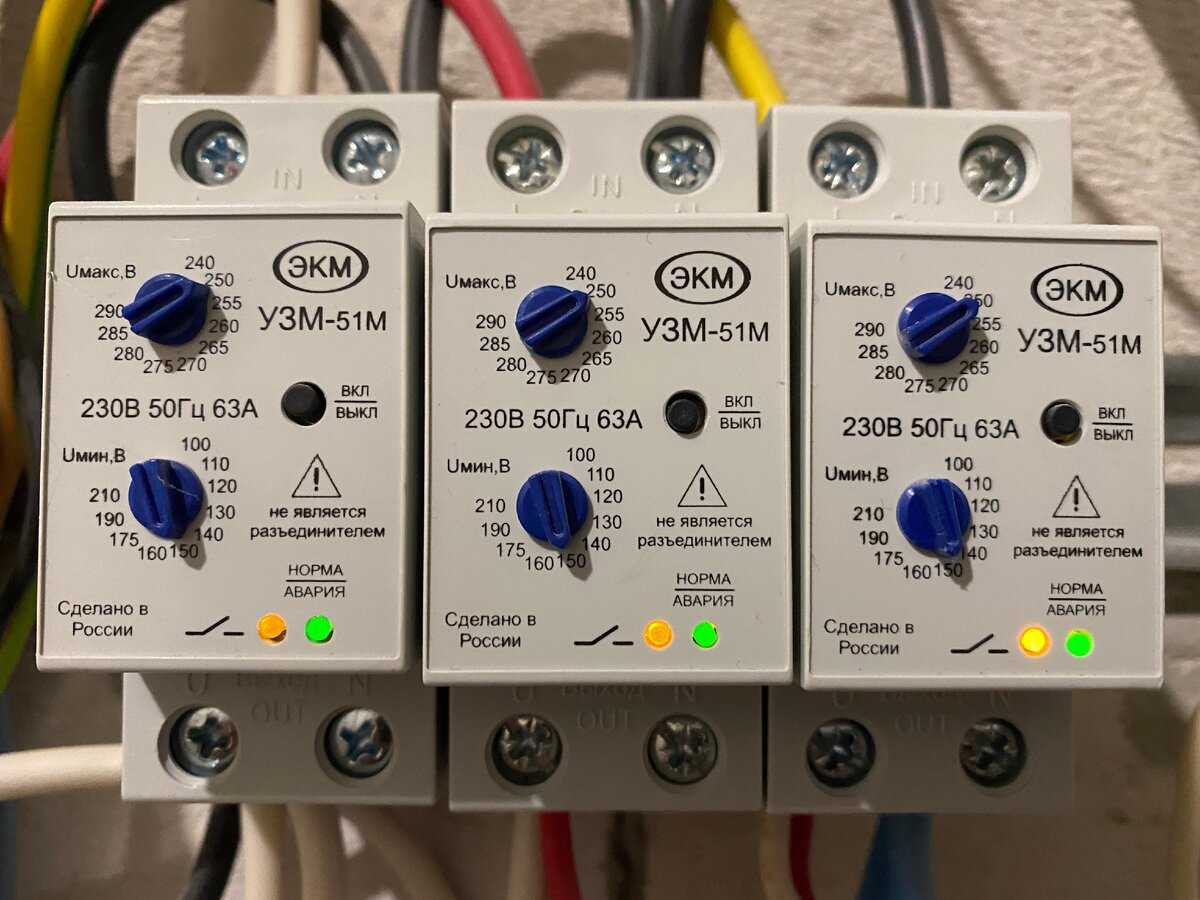

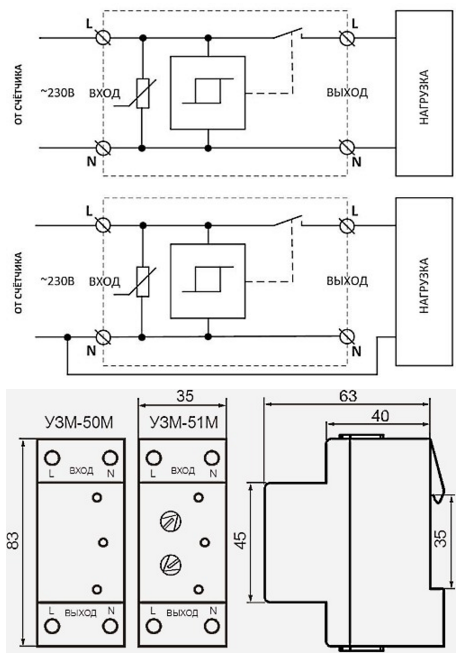

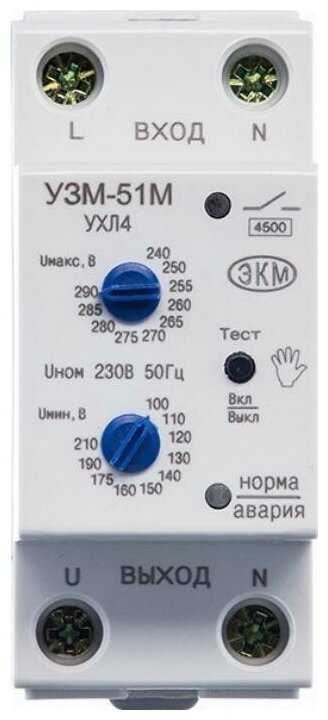

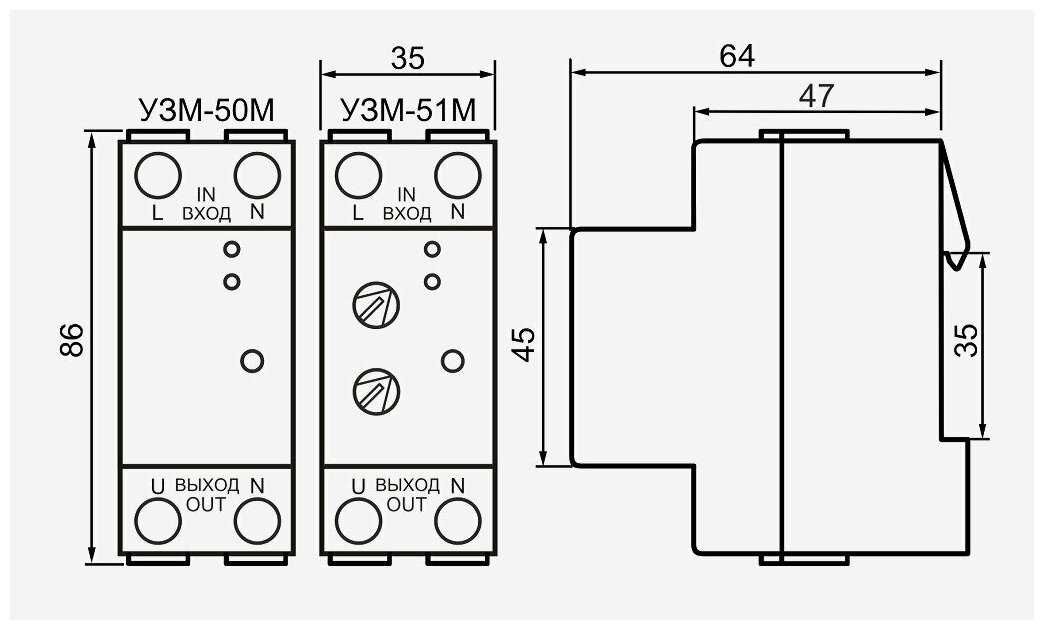

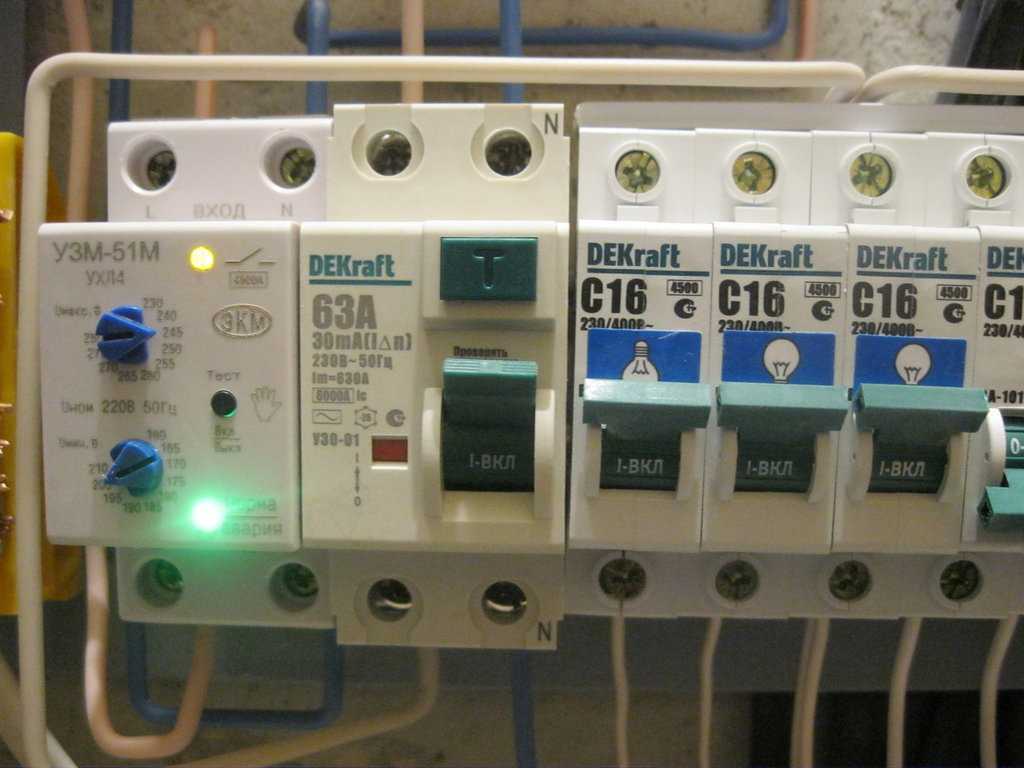

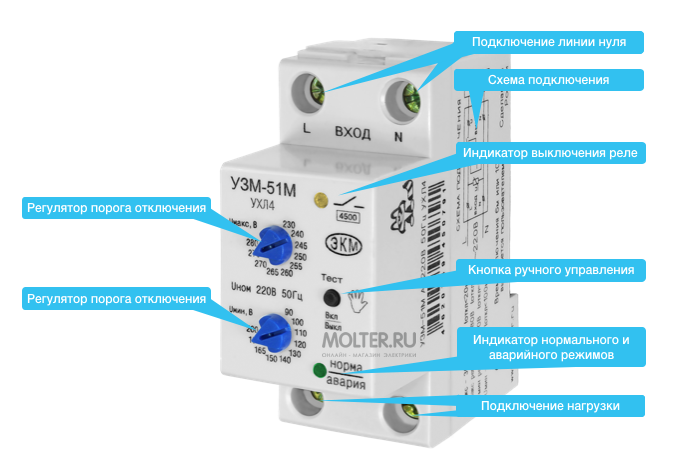

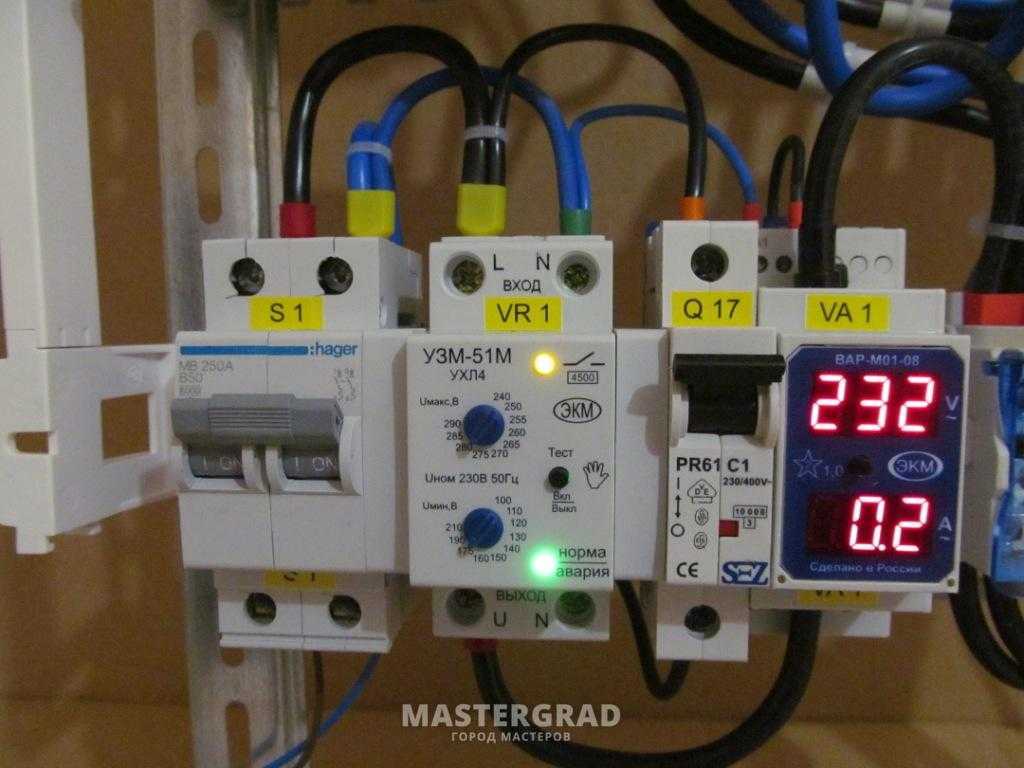

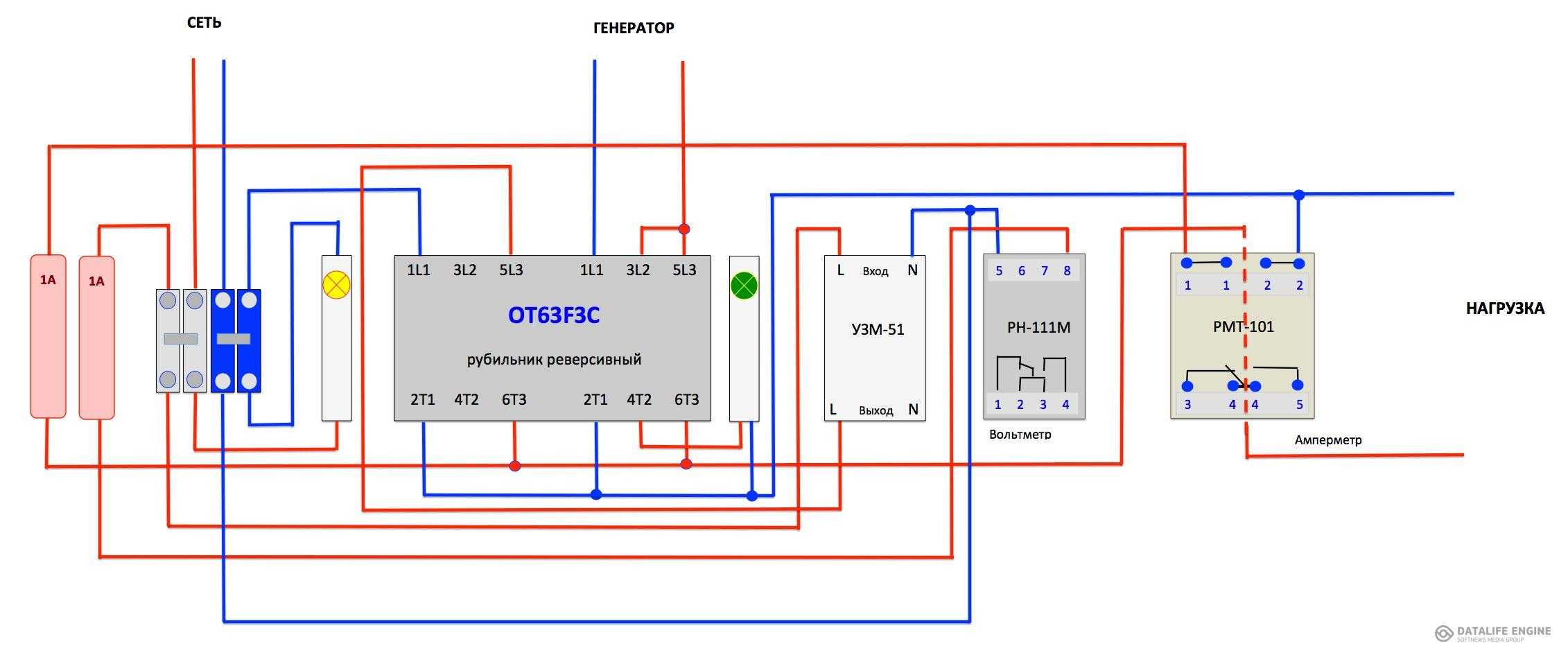

Реле напряжения УЗМ-51М

Прибор УЗМ-51М, устанавливаемый сразу после электросчетчика, рассчитан на номинальный ток до 63-х Ампер и занимает сразу 2 модуля на DIN-рейке. Его стандартная ширина – 35 мм. Максимально выставляемая уставка по верхнему пределу напряжения составляет 290 Вольт. Нижний порог срабатывания по перенапряжению равен 100 Вольтам.

Время повторного включения, задаваемое пользователем вручную, может принимать два фиксированных значения – 10 секунд и 6 минут. Приборы серии УЗМ допускается устанавливать в сетях с любой системой заземления: TN-C, TN-S или TN-C-S.

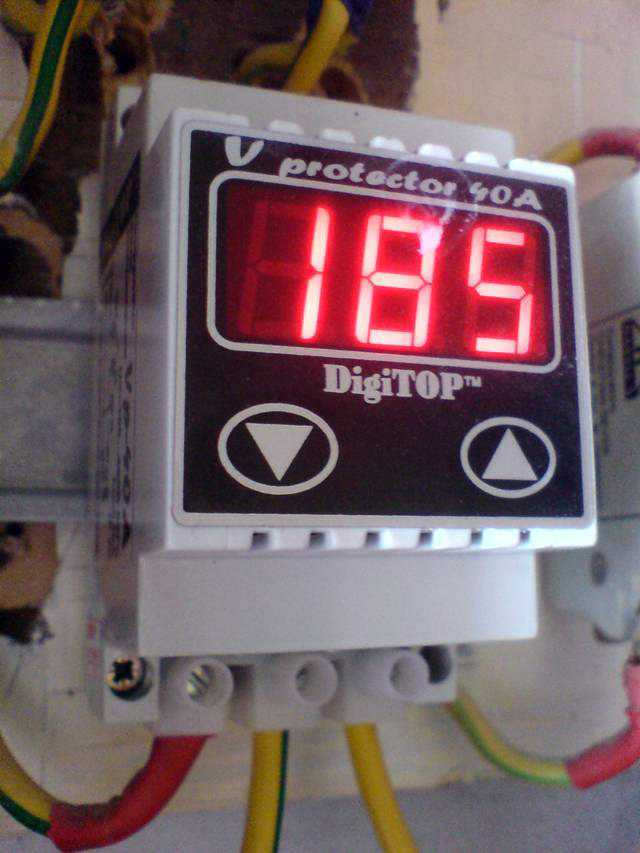

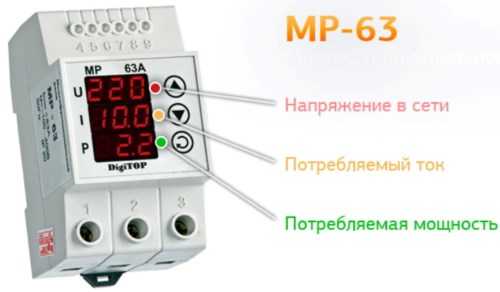

Приборы от фирмы «DigiTOP»

РКН серии V-protektor используются только для защиты от перепадов напряжения. Они рассчитаны на номинальные токи от 16 до 63 Ампер. Верхний порог срабатывания задается в границах от 210 до 270-ти, а нижний – от 120 до 200 Вольт. Время автоматического восстановления включенного состояния – от 5 до 600 сек. Трехфазный прибор V-protektor 38 рассчитан на максимальный ток не более 10 Ампер.

Устройства марки АВВ

Реле напряжения АВВ

Популярные на рынке реле ABB серии CM позволяют регулировать порог срабатывания в широком диапазоне значений (от 24-х до 240 Вольт – в однофазных и от 320 до 430 Вольт в трехфазных цепях). Время восстановления у большинства моделей составляет от 1 до 30 секунд.

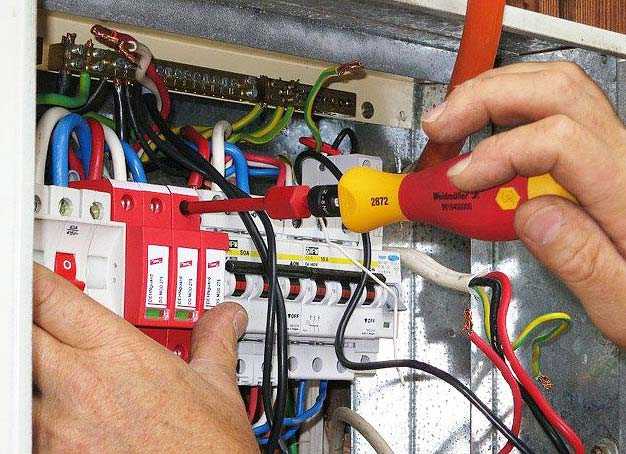

Схема электрощита с УЗИП

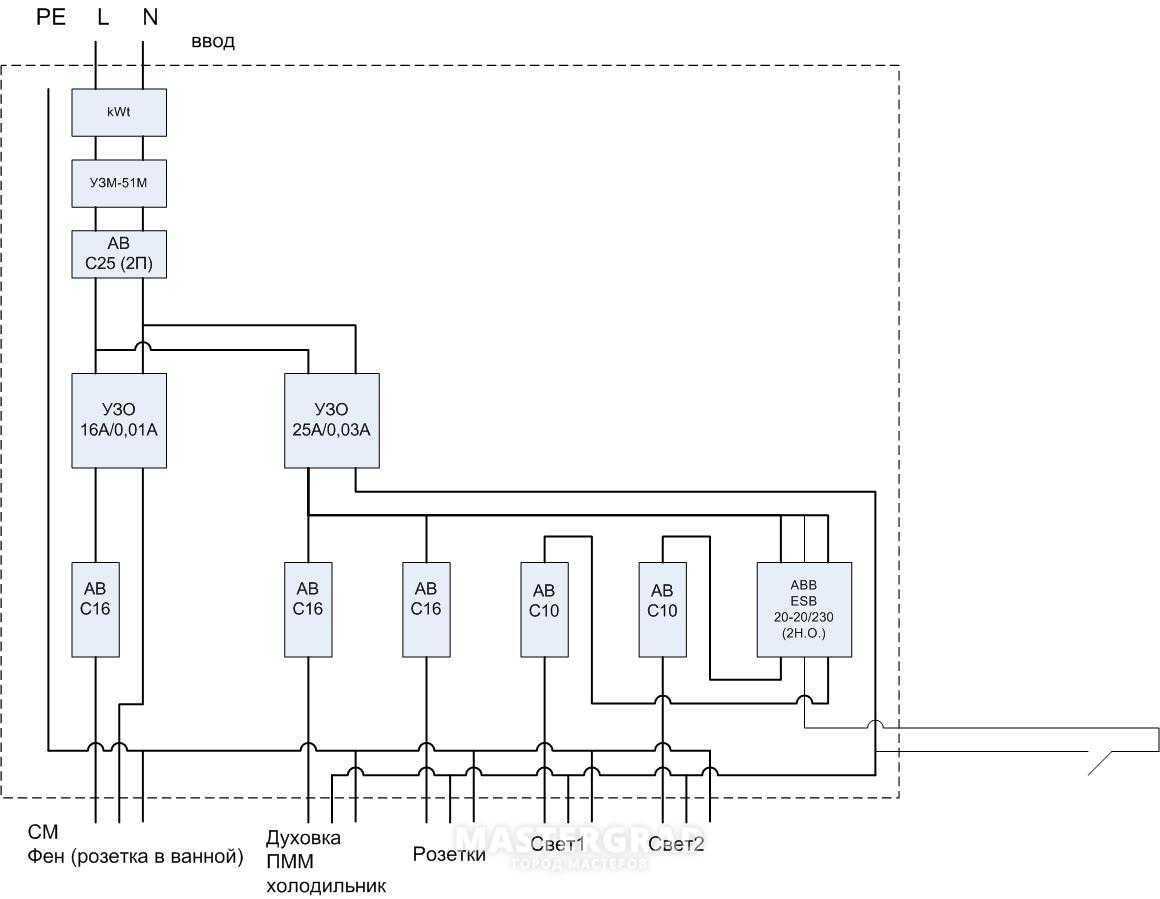

Схема качественно укомплектованного с точки зрения защиты от всех скачков и перепадов напряжения распределительного щита, должна выглядеть примерно следующим образом.

На вводе перед счетчиком — вводной автоматический выключатель, защищающий прибор учета и цепи внутри самого щитка. Далее счетчик.

Между счетчиком и вводным автоматом — УЗИП со своей защитой. Электроснабжающая организация конечно может запретить такой монтаж. Но вы можете обосновать это необходимостью защиты от перенапряжения и самого счетчика.

В этом случае потребуется смонтировать всю схемку с аппаратами в отдельном боксе под пломбой, дабы предотвратить свободный доступ к оголенным токоведущим частям до прибора учета.

Однако здесь остро встанет вопрос замены сработавшего модуля и срыва пломб. Поэтому согласовывайте все эти моменты заранее.

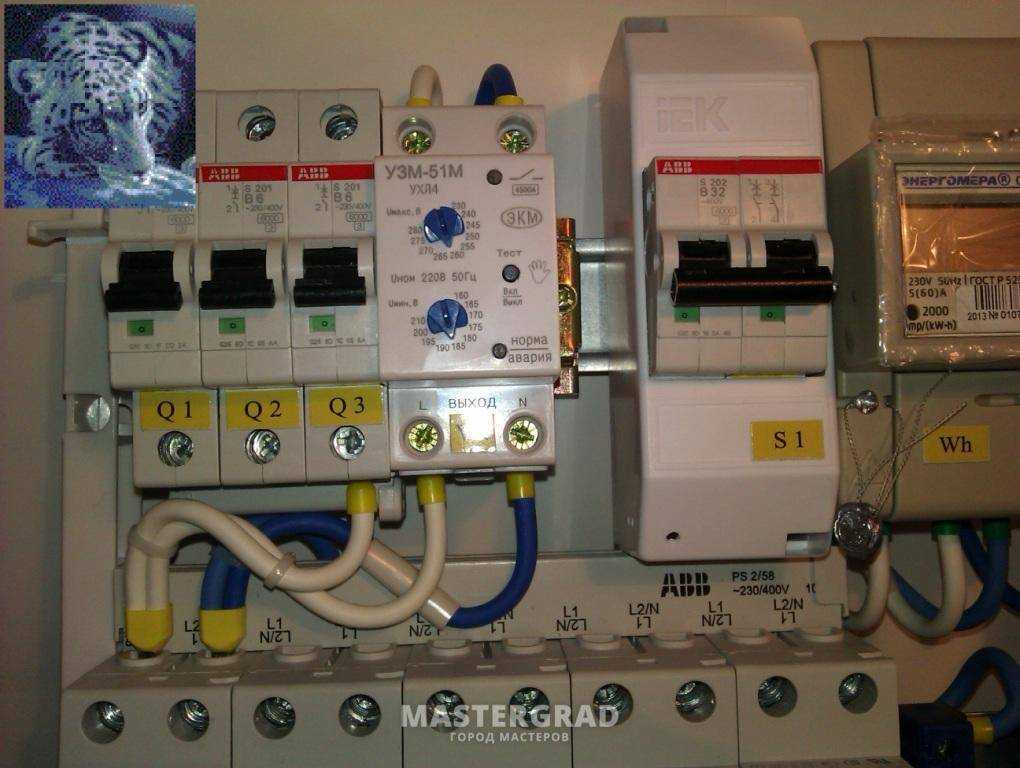

После прибора учета находятся:

реле напряжения УЗМ-51 или аналог

УЗО 100-300мА – защита от пожара

УЗО или дифф.автоматы 10-30мА – защита человека от токов утечки

простые модульные автоматы

Если с привычными компонентами при комплектации такого щитка вопросов не возникает, то на что же нужно обратить внимание при выборе УЗИП?

На температуру эксплуатации. Большинство электронных видов рассчитано на работу при окружающей температуре до -25С. Поэтому монтировать их в уличных щитках не рекомендуется.

Второй важный момент это схемы подключения. Производители могут выпускать разные модели для применения в различных системах заземления.

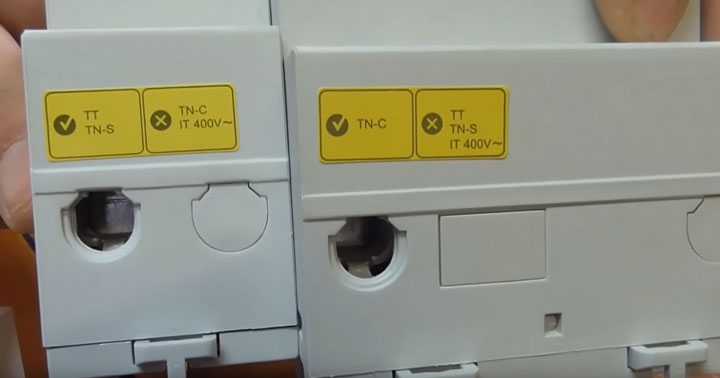

Например, использовать одни и те же УЗИП для систем TN-C или TT и TN-S уже не получится. Корректной работы от таких устройств вы не добьетесь.
