Узо abb 40a 30ma схема подключения ошибки при установке

Что такое селективность

Селективные устройства защитного отключения выполняют те же задачи и работают по тому же принципу, что и простые. Приборы сравнивают значения тока в фазном и нулевом проводах и на основе измерений высчитывают ток утечки. Если он превышает уставку, электропитание квартиры отключается.

Ток утечки возникает в 2 ситуациях:

1. Повреждена изоляция проводки. Существует риск возгорания или поражения человека электрическим током.
2. Вышеописанный риск оправдался. Человек коснулся либо попавшего под фазный потенциал корпуса электроприбора, либо непосредственно оголенного провода от розетки.

Особенности подключения УЗО ABB F202 к электрической сети

УЗО ABB F202 – это защитное устройство, предназначенное для обеспечения безопасности электрической сети и подключенных к ней приборов. Правильное подключение УЗО ABB F202 к электрической сети играет важную роль в обеспечении безопасной эксплуатации электроустановок.

Ключевые особенности подключения УЗО ABB F202:

• Проверьте правильность выбора и установки УЗО ABB F202 в соответствии с требованиями электротехнических правил и нормативов.
• Предварительно отключите электрический ток перед началом работ по подключению УЗО ABB F202.
• Убедитесь, что провода, используемые для подключения, соответствуют требованиям безопасности и надежности.
• Правильно подключите входные и выходные провода УЗО ABB F202.
• Соблюдайте правильную полярность подключения прибора.
• Проверьте, что УЗО ABB F202 правильно заземлено согласно предписаниям и правилам электробезопасности.
• После завершения подключения, проверьте работоспособность УЗО ABB F202 с помощью необходимого тестирования.

Важно помнить, что подключение УЗО ABB F202 к электрической сети должно производиться только специалистами, обладающими соответствующими знаниями и опытом в области электротехники. Неправильный монтаж и подключение УЗО ABB F202 может привести к непредвиденным аварийным ситуациям и опасности для жизни и здоровья людей

Для более подробной информации по монтажу и подключению УЗО ABB F202 рекомендуется обратиться к официальной монтажной инструкции производителя или проконсультироваться с квалифицированным электриком.

Уставки дифференциальных токов

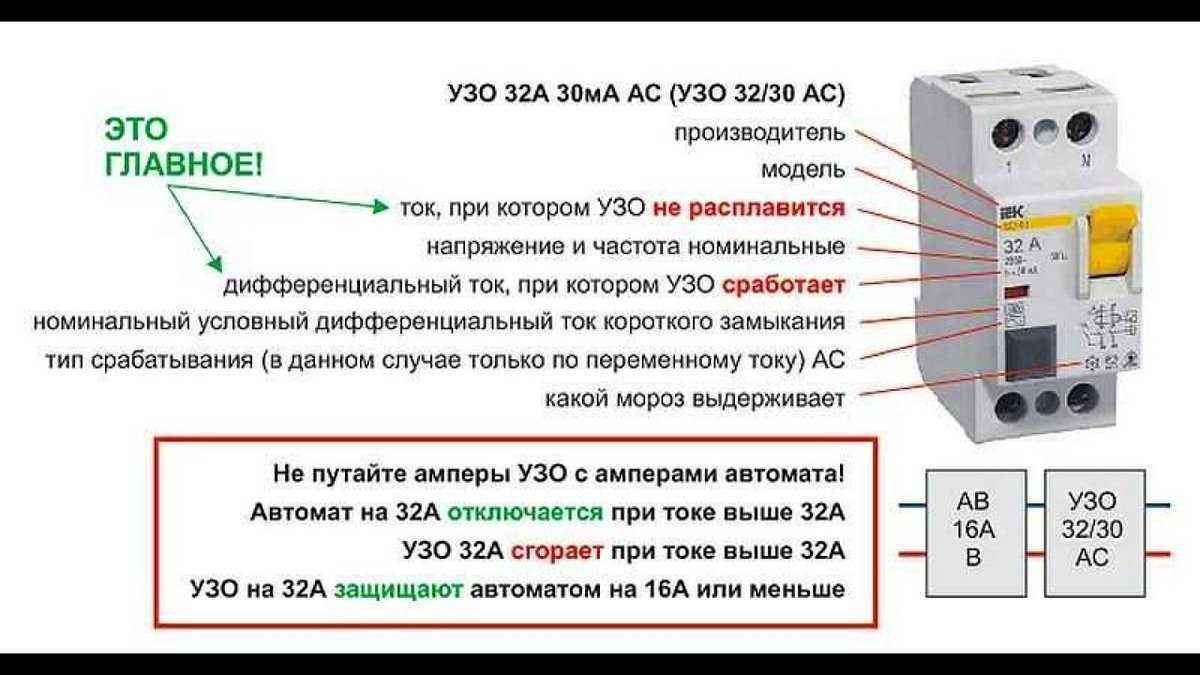

Нормы установки УЗО обязательно учитывают I∆n — этот значок на корпусе означает ток утечки, значение при котором происходит расцепление, обесточивание. Пример части диапазона: 6, 30, 100, 500 мА. Иногда отображается в Амперах (А) тогда надо разделить на 1000: 0.006 и так далее. Явление «неотпускания», когда при токовом поражении невозможно оторвать руки, появляется при 30 мА, поэтому для бытового оборудования, конструкций с которыми контактируют люди, подбирают изделия, осуществляющие расцепление при 10 мА или до 30 мА тока утечки.

Для мощного оснащения, такого как бойлеры 1…3.5 кВт и выше, для влажных условий («мокрая» автозащита) всегда берут I∆n 10 мА.

Но если кроме высокомощного потребителя на линии есть иные приборы (мощности их учитываются в совокупности) то при 10 mA утечки есть риск ложных тревог, поэтому в таких ситуациях выбирают I∆n 30 mA (СП 31-110 п. А.4.15).

Расцепление происходит в рамках 50–100 % уставки дифтока. Изделие с I∆n 30 mA разомкнет контакты при 15–30 mA. При защите двойной или с несколькими уровнями по СП 31-110 п. А.4.2 для аппарата, расположенного ближе к точке питания (вводу), рекомендуют уставку и скорость сработки (селективность) в три раза больше, чем около обслуживаемого оснащения.

Пояснение дает нижеприведенная таблица:

Например, для бойлеров (относятся к мощным приборам) подойдет тип А , то есть для токов с переменными синусоидальными и постоянными пульсирующими характеристиками. А вот уже тип AC в европейском регионе для водонагревателей не используют.

Разновидности

Высокая уставка — 100, 300, 500 mA — у аппаратов для ввода, общих (в самом начале линии), последняя ступень защиты.

Электронные типы стоят меньше, но у них есть зависимость от питания, если в щитке отгорит «0», то такое изделие будет неработоспособным, то есть этот вариант менее надежный, чем электромеханические изделия. Но есть преимущество — точность выше.

Время срабатывания (селективность)

При высоких характеристиках утечки 2-уровневая схема защиты (когда есть общая автоматика и дальше по аппарату на каждую линию) может активироваться вся одновременно, поэтому ближе к вводу ставят изделие селективное на 20–40 мс, более медленное. А в роли базовых применяют варианты в разы быстрее или без паузы, для такого расположения чем короче период сработки, тем лучше.

• пауза отсутствует. Устанавливают на первые линии защиты (перед потребителем, ближе к нему);
• S, такой тип именуют «селективным». Задержка сравнительно большая — 0.2…0.5 сек. Размещают на вводе, на второй рубеж сразу после вводного АВ и счетчика;
• G — 0.06–0.08 сек.

На линии на каждый следующий рубеж защиты (в направлении до ввода) ставят аппарат с выдержкой и уставкой выше, в противном случае будут активироваться все ступени и в многоуровневости защиты не будет смысла.

Особенности монтажа

Для мощных электроприборов, например, бойлеров от 3.5 кВт крайне рекомендована индивидуальная линия со своей защитной автоматикой. Более надежным считается вариант включения не через розетку, а подсоединение напрямую в щиток, конечно, через защитное подключение. Желательно выбирать автоматику, размыкающую и фазу, и ноль (двухполюсную).

Указания выше носят рекомендательный характер. Любое оборудование можно подсоединять на линии с иными потребителями, но надо рассчитать проводку под их совокупную мощность. А также сложнее подобрать автоматику, есть больше риска, что будут ложные тревоги. Нет особо критичных замечаний и для подключения через розетку, если она подобрана под параметры потребителей (изделие должно быть рассчитано на 16 и больше Ампер).

Если будет одно общее УЗО+АВ, то сложнее определить, где неполадка, где произошел пробой, утечка. Обесточится вся сеть, поэтому обычно ставят не общую автоматику, а на несколько линий (отдельно на освещение, на мощное устройство и так далее).

Когда выбивает

У подключенного устройства одна задача — обесточить линию, когда ток попадает на электроприбор (его конструкцию, корпус). Данный аппарат улавливает колебания не доступные автоматическому выключателю, поэтому последний ставят к нему в пару, таким образом, обеспечивается полная защита — от скачков, превышений (АВ) и от утечек (УЗО). В АВДТ все эти функции в одном корпусе.

Причины, когда отщелкивается вышеуказанная связка, обесточивая сеть:

• утечки, КЗ, при сверхтоках. Часто такое возникает при повреждении изоляции (старая проводка), при пробоях ТЭНов, неполадках электросхем внутри прибора;
• ложная сработка — выбран слишком чувствительный аппарат, граница отключения слишком низкая;
• возникло замыкание на «земле» или «нуле» в розетке, при их объединении;
• в условиях, провоцирующих опасные факторы: при влажности, во время грозы с молниями;
• неправильный подбор и установка.

Проверка исправности

Процесс как правильно подключить УЗО предполагает его проверку. Способы процедуры — отдельная тема, особенно по лампе-контрольке, поэтому перечислим их вкратце:

• кнопкой «тест» («Т») на корпусе изделия. При нажатии имитируются условия сработки: на фазе ток превышает значение на нейтрале. Минусами способа являются неполные данные, так как возможны обстоятельства, когда аппарат исправный, например, при неправильном монтаже, поломке тумблера «Т» (брак);
• этот метод годится только для электромеханических моделей. Удобно применить на месте при покупке. Суть: нагрузка идет только на одну катушку, появляется разница величин. Аппарат отсоединяют, на клеммы с одной стороны цепляют проводки от батарейки или маломощного БП (зарядка для смартфона), но ток источника должен равняться уставке аппарата или превышать ее. Соблюдают полярность, если нет срабатывания, меняют ее, если же и после этого нет реакции, изделие неисправное или электронного типа.
• третий метод — лампой-контролькой создают реальную утечку. Сборка: к патрону прикрепляют проводки для прикасания к клеммам. Подбирают мощность лампочки: для уставки защиты в 30 мА подходит 10 Вт. Будет забираться 45 мА (I=P/U=>10/220=0.045). Если 100 мА, то подойдет 25 Вт. Превышающая уставку мощность для проверки рабочего состояния не важна. Но при учете раскалибровки ее надо учесть точно. Берут лампочку с точным совпадением, под мА. Если таковой нет, то для получения и модулирования нужной мощности в сборку включают сопротивление — резисторы.

Номинал (по току)

Формула для подбора номинала: мощность запитываемых приборов (совокупная, всех на линии) умножается на 1000 и делится на 220 В. Добавляют запас — до 20 % (не больше, чтобы не было «ложняков»).

Номинал подбирают выше, чем на автомате на ступень. При АВ на 25 А в пару к нему берут экземпляр на 32 А. Если на вводе (в начале всей сети, перед счетчиком) стоит АВ («пожарный») на 50 А, то после него ставят УЗО на 63 А. Для примера — часть диапазона возможных номиналов: 16, 25, 32, 40, 50, 63, 80 А.

Если сначала (перед) стоит АВ с меньшим номиналом, как и должно быть, то после защитного устройства можно ставить автоматы с величинами неограниченными суммарно, но в конкретном одном АВ значение должно быть меньшим.

Что такое УЗО

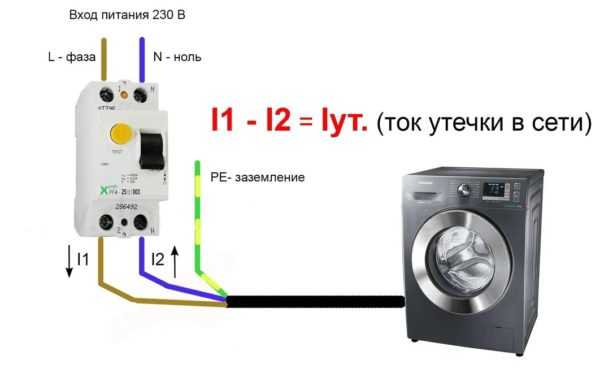

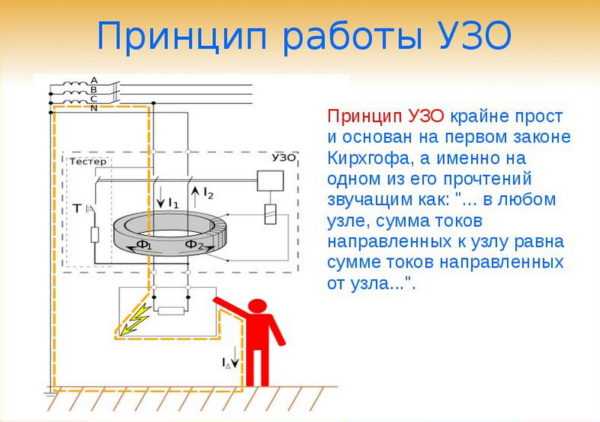

УЗО (устройство защитного отключения) — это прибор, обеспечивающий безопасность эксплуатации электрического оборудования. Его работа основана на остановке подачи электроэнергии при утечке тока, в случае нарушении изоляции проводов или неисправности подключенных к сети устройств.

Электронные модели выполняются на основе платы с усилителем, требующих подачи электроэнергии, и срабатывают только при наличии напряжения в цепи, к которой подключен неисправный прибор.

Электромеханические модификации содержат в своем составе дифференциальный трансформатор, на вторичной обмотке которого ток утечки создает наведенное напряжение, потому их работа не зависит от наличия сетевого напряжения.

УЗО могут различаться также количеством полюсов, отключающей способностью, диапазонами номинального напряжения и прочими параметрами. При выборе устройства учитываются тип и количество используемой электротехники, внешние условия и заложенный на покупку бюджет.

Fh202 ac схема подключения. Схема подключения УЗО в однофазной сети

Схема подключения УЗО в однофазной сети без заземления

В однофазной сети без заземления УЗО подключается, учитывая все изложенные выше требования. Отсутствие защитного заземляющего проводника не помешает устройству осуществить защиту от удара электрическим током. Отключение УЗО произойдет лишь при непосредственном контакте какой-либо части тела человека или животного с фазным проводником. В результате после кратковременного удара эл. током, УЗО разорвет сеть, что предотвратит возможные трагические последствия.

Номинальный ток(In) УЗО должен быть равен или быть больше номинального тока автомата или суммы токов группы автоматов. И он должен быть только больше, если применяются недорогие автоматы и УЗО.

Нужно учитывать, если номинальный ток вводного автомата меньше или равен номинальному току нижерасположеного УЗО, то оно защищено. То есть если In вводного автомата 25 ампер, то все УЗО с In 40 ампер будут защищены вводным автоматом. Несмотря на то, что после этих УЗО будут расположены по пять автоматов с номинальным током 16 ампер, а значит с суммой токов 80 ампер.

Схема подключения УЗО в однофазной сети с заземлением

В однофазной сети с заземлением подключение УЗО проводится аналогично. В схему лишь добавляется заземляющий защитный проводник, идущий на электроприборы, минуя все коммутирующие аппараты.

При применении защитного заземления, УЗО отключится при малейшем контакте фазного проводника с токопроводящим корпусом электроприбора. Даже если этого контакта будет недостаточно для отключения автоматического выключателя.

Если в доме нет системы защитного заземления и к вводному автомату подходит двухжильный кабель, а во внутренней проводке применен трехжильный, то заземляющий проводник не нужно никуда подсоединять.

Как выбрать УЗО за 5 минут — чек лист в 10 шагов.

Как правильно подобрать и подключить УЗО.

Сегодня сложно представить современный электрощит без устройства защитного отключения (УЗО), а как правило, в доме, квартире, коттедже их установлено не одно, а несколько. Использование УЗО является обязательным атрибутом при проектировании и сборке электрощитового оборудования.

Если вы самостоятельно решили собрать электрощит для своего дома, необходимо знать, как правильно подобрать и подключить УЗО, и в этом я постараюсь вам помочь

Для начала разберем на какие характеристики и типы УЗО следует обратить свое внимание прежде всего:. Следует отметить, что исправное УЗО должно сработать при токе утечки в пределах от 0,5 до 1,0 от номинального дифференциального тока этого УЗО

Например, если у нас дифференциальный ток срабатывания УЗО равен 30 мА, то оно обязано сработать в пределах от 15 мА до 30 мА

Следует отметить, что исправное УЗО должно сработать при токе утечки в пределах от 0,5 до 1,0 от номинального дифференциального тока этого УЗО. Например, если у нас дифференциальный ток срабатывания УЗО равен 30 мА, то оно обязано сработать в пределах от 15 мА до 30 мА.

1. Немаловажный параметр УЗО это характеристика срабатывания, существуют типы АС, А и В. В быту используются УЗО с характеристиками АС и А. Тип АС — это УЗО реагирующее на переменный ток утечки, источником переменного тока утечки являются холодильник, электрический водонагреватель, утюг, электрический чайник и т.д. Тип А — такое УЗО реагирует на переменный и пульсирующий токи утечки. Источником пульсирующего тока является вся техника, где имеется выпрямитель или блок питания: телевизор, компьютер, монитор, микроволновая печь и т.д. За рубежом использование УЗО с характеристиками АС уже не встретишь, у нас же все наоборот, причиной тому — УЗО с характеристикой А очень дорогое.
2. При приобретение УЗО стоит обязательно уточнить какое это УЗО, электронное или электромеханическое. Подробно о видах УЗО по исполнению внутренней схемы, недостатках и опасности их применения можно прочитать в моей статье «УЗО электронное или электромеханическое» или посмотреть ролик на моем канале Yukontel на Youtube.

Правила эксплуатации УЗО ABB

УЗО ABB – это устройство защиты электрических цепей от токов утечки. Для правильной эксплуатации УЗО ABB необходимо соблюдать определенные правила:

• Установить УЗО ABB на сухую, защищенную от попадания воды поверхность.
• Подключить УЗО ABB, следуя инструкции по установке.
• Проверить правильность подключения фаз и нуля.
• Перед включением провести тестирование работы УЗО ABB.
• Регулярно проверять работоспособность и исправность УЗО ABB.
• Необходимо проводить ежемесячные тесты работы УЗО ABB по инструкции от производителя.
• Следует избегать механических повреждений и ударов по УЗО ABB.
• УЗО ABB не предназначен для работы в условиях повышенной влажности и температуры.

Соблюдение этих правил позволит выполнять надежную защиту электропроводки и обеспечит безопасность при использовании УЗО ABB. Если вы столкнулись с трудностями в использовании УЗО ABB, обратитесь к инструкции по эксплуатации или к компетентному специалисту.

Подключение УЗО с селективной отсечкой

Селективное защитное устройство подключается по тем же правилам, что и обычное. Трудности возникают, если необходимо построить более сложную защиту с одновременным использованием приборов S-типа с другими устройствами автоматики.

При сборке схемы следует руководствоваться следующими принципами:

1. Первоначально на ввод устанавливается автомат. Он защитит последующие цепи от коротких замыканий, позволит оперативно снять напряжение на время ремонта или обслуживания.
2. После автомата подключается УЗО типа S. Иногда на его место устанавливается противопожарное устройство. Подойдет EKF ВД-100 2P на ток утечки 300 мА.
3. Далее следуют потребители или другие УЗО с меньшим током и временем срабатывания. Если требуется именно селективная защита, то без дополнительных защитных устройств не обойтись.

Принцип работы дифавтоматов АВВ

Удобный доступ к циферблату, расположенному на передней панели делает программирование удобным и безопасным Эффективность Возможность принудительного отключения нагрузки переключателем OFF. Фактически меняется число полюсов и магистральных подключений; УЗО на две фазы подключения 10 ма — этот вариант предполагает срабатывание защитного устройства при появлении электрической утечки от пяти до десяти мА; подключение УЗО и автомата схема в — в цепь с такими показателя специалисты рекомендуют подключать УЗО четырехполюсного типа. Для удобства монтажа в большинстве случаев при подключении связки из одного УЗО и одного автомата двухполюсное УЗО подключается после автомата. Нельзя соединять между собой нулевые выходы распространенная ошибка начинающего электрика , поскольку это вызовет срабатывание защитного устройства.
Но стоит только внимательнее присмотреться к нарисованным на корпусе схемам и цифрам, как сразу станет понятно — где какой аппарат.
Существует несколько стандартных решений.
Повторное включении устройства после срабатывания.
Другое дело, что если корпус электроустановки не имеет контакта с землей, то и не появляется контур, по которому мог бы протекать ток утечки.
Это можно увидеть на схеме подключения нанесённой на корпус УЗО. Схема при трехфазной сети Иногда возникает необходимость установить дифавтомат в здании, куда подведена сеть В.
Но первоначально необходимо будет разобраться, для чего именно необходимо это устройство. Выбираем класс дифзащиты.

Понятие дифференциального автомата

Дифференциальный автомат – это комбинированный электрический аппарат, предназначенный для работы в сетях низкого напряжения и совмещающий в себе функции устройства защитного отключения (УЗО) и автоматического выключателя.

Назначение дифференциального автомата

Дифавтомат, называемый также автоматическим выключателем дифференциального тока (АВДТ), служит для защиты участка электроцепи, подключенного посредством данного автомата к питающей сети, от выхода из строя в случае возникновения в данной сети повышенных токов, возникающих при перегрузках и коротких замыканиях. Данная функция идентичная назначению автоматического выключателя.

Кроме того, дифференциальный автомат может предотвратить возгорания и травмы людей и животных (возможно, со смертельным исходом), возникающие по причине утечки электрического тока через повреждения в изоляционном слое проводника либо неисправное энергопринимающее устройство, что совпадает с функционалом УЗО.

Важно! Основное преимущество дифференциального автомата перед этими двумя устройствами в совокупности – его компактность. Особенно это актуально при необходимости установки в распределительном щитке целого ряда защитных автоматов

Дифференциальный автомат

Дифференциальные автоматические выключатели широко применяются для защиты электрических систем как в быту, так и в офисных и производственных помещениях. Они ничем не уступают по своим характеристикам аналогичным УЗО и автоматическим выключателям, следовательно, не имеет каких-либо особенных ограничений в плане сферы применения. Дифавтоматы возможно устанавливать как на вводе в здание, так и на ответвительных кабельных трассах для обеспечения пожарной безопасности, а также безопасности людей и иных живых организмов.

Устройство дифференциального автомата

Основными рабочими элементами конструкции дифавтомата являются:

• дифференциальный трансформатор;
• электромагнитный расцепитель;
• тепловой расцепитель.

Трансформатор, входящий в состав дифференциального автоматического выключателя, имеет несколько обмоток, количество которых напрямую зависит от числа полюсов устройства. Он предназначен для сравнения токов нагрузки проводников.

В случае их несимметричности на выходе из вторичной обмотки рассматриваемого трансформатора внутри дифференциальногоустройства возникает ток утечки, поступающий на пусковой элемент, который немедленно производит размыкание силовых контактов автомата дифференциального тока.

Электромагнитный расцепитель – это специализированный магнит с сердечником, оказывающий воздействие на отключающий механизм. Срабатывает указанный магнит в случае достижения током нагрузки порога срабатывания (в частности, при коротком замыкании). Электромагнитный расцепитель срабатывает практически мгновенно – за доли секунды.

Тепловой расцепитель предназначен для защиты электрической сети от токовых перегрузок. Конструктивно тепловой расцепитель – это биметаллическая пластина, отличающаяся эффективностью действия именно в подобных режимах. Механизм расцепления при этом срабатывает посредством изгиба пластины как следствия прохождения через нее повышенных токов. Срабатывания теплового расцепителя происходит не мгновенно, а с выдержкой некоторого времени, причем время его срабатывания напрямую зависит от величины тока нагрузки, проходящего через дифавтомат, а также от температуры окружающей среды.

Монтаж

Один раз в месяц рекомендуется осуществлять проверку дифференциального автомата на работоспособность. Для этого в его устройстве предусмотрена кнопка «test», подключаемая последовательно с сопротивлением. При ее нажатии осуществляется подача напряжения на специальный контакт. Если дифавтомат исправен, то в этом случае он должен отключиться.

Важно! Если ваше устройство успешно прошло подобный тест, то вы можете быть уверены только в том, что целостность цепи не нарушена. Но это не дает вам гарантии, что ток утечки отключения и скорость срабатывания дифференциального автомата соответствуют должным требованиям

Помимо прочего, выключатель дифференциального тока может успешно проходить «test»-проверку, но при этом он проигнорирует реальную утечку электроэнергии по причине неверной установки его в сеть.

Производители дифференциальных автоматов

Помимо понятия о том, что это такое, диф автомат, необходимо иметь элементраные знания о фирмах-производителях данных устройств, самыми популярными среди которых на мировом рынке являются ABB, LeGrand, Schneider Electric и Siemens. Среди отечественных производителей можно выделить КЭАЗ, IEK и DEK raft.

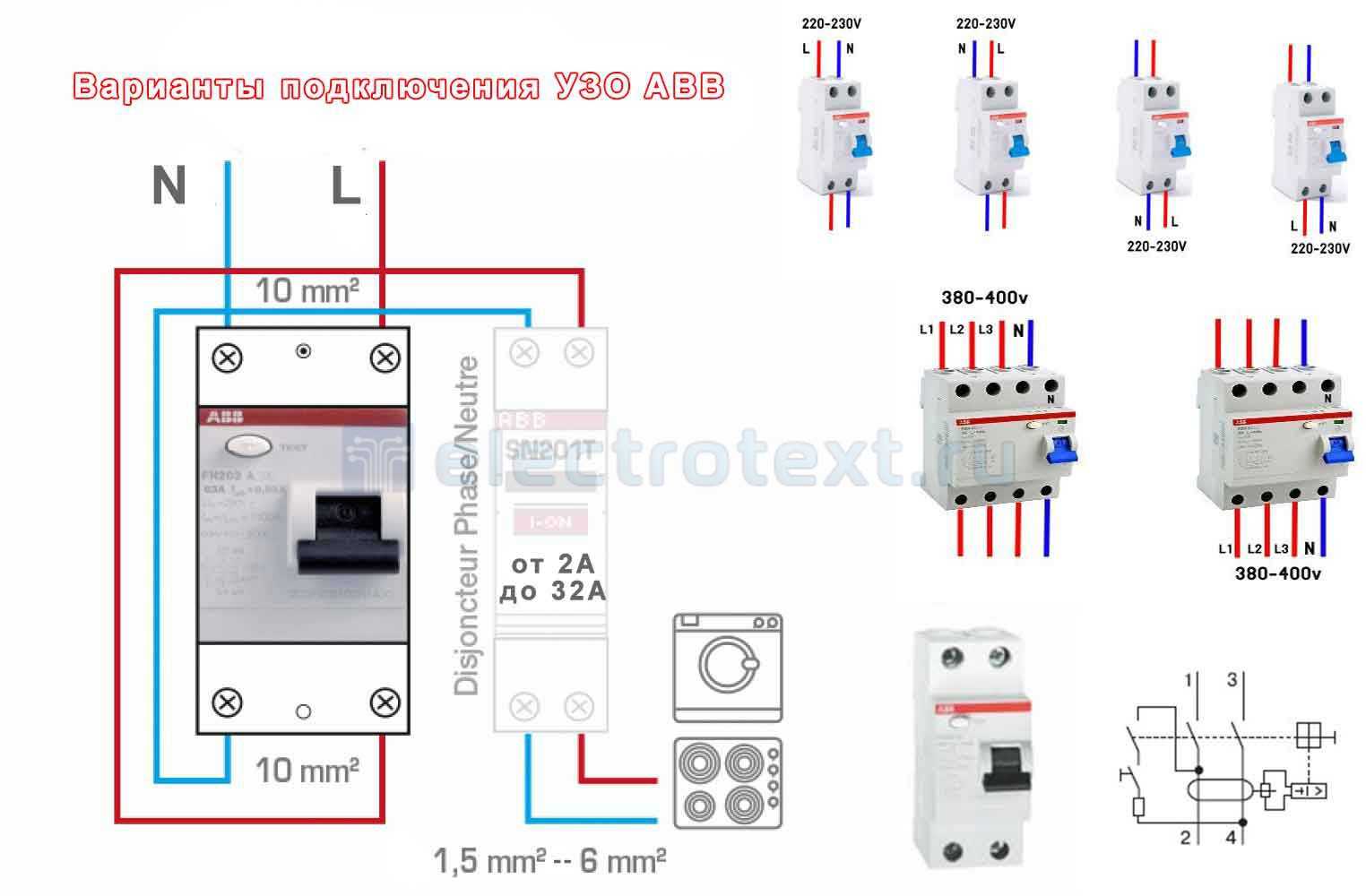

Abb fh202 ac схема подключения. Схемы монтажа

Бывают различные схемы подключения УЗО и автомата. Установка в единую цепочку обычно не вызывает сложностей. Подключение выполняется при помощи оборудованной DIN рейки на электрощитке. В ней имеются углубления для установки защелок устройства. На приборе предусмотрена маркировка фазного и нулевого провода. При этом силовой провод подсоединяется сверху, а нагрузки снизу.

Один из вариантов подключения УЗО

Защитное оборудование подключается так:

• вводный автомат объединяется с магистралью наружной сети;
• электросчетчик учитывает расход электричества и напряжения;
• в верхние разъемы УЗО подсоединяются кабеля;
• фазный провод от УЗО подключается с фазой автомата.

Использование механизма для одного прибора

Вариант подключения УЗО к однофазной сети с заземлением и без

УЗО предназначено остановить работу устройств при протечке оборудования. У заземления похожая цель: прекратить протекание тока через элементы, которые для этого не предусмотрены. УЗО и заземление позволяют обесточить оборудование различными способами. Защитные отключения можно использовать в постройках старого образца с двухфазной цепью, если отсутствуют провода заземления.

Комбинация использования двух разных приборов

Одноуровневая защита предполагает монтирование одного УЗО. При этом выбирайте достаточно мощный механизм, который может выдержать нагрузку со всех приборов. Такое подключение предполагает, что ток с выходящих клемм передается на автоматические выключатели, а затем к розеткам. Схема без заземления не занимает много места и проста. К недостаткам следует отнести прекращение передачи электрического тока при поломке какого-либо прибора. Общее УЗО нельзя ставить в квартире, имеющей проводку TNC. Опасные устройства должны быть защищены при помощи отдельного УЗО.

Выбор устройств в зависимости от предназначения

Для отдельных областей используется многоуровневая защита. Она применяется при наличии заземления. К достоинствам стоит отнести автономность каждого участка. Чтобы схема функционировала без сбоев, нужно знать о типичных ошибках, которые бывают при подсоединении:

• соединение нулевых проводников в один узел, что вызывает срабатывание устройства  без повода. Чтобы проверить работоспособность прибора, нужно в розетку, которая соединена с УЗО, подключить этот самый прибор;
• подсоединение к контуру самодельного заземления и к нейтральным проводам заземления нарушает определенные нормы безопасности. При этом может случиться удар током большой силы;
• соединение заземления и нейтрали приведет к тому, что устройство не будет действовать. Подобное подключение спровоцирует регулярные отключения электричества.

Вариант применения устройства

Если контур заземления не работает, то специалисты рекомендуют обмотать провода изолентой.

УЗО в трехфазной сети – схема подключения

Принцип работы трехфазного УЗО точно такой же, как и однофазного. Так как 3-х фазные устройства защиты выпускаются с большими токами утечки, нужно разделить 3-х фазную сеть на группы со своими 1-о фазными или 3-х фазными (если необходимо) устройствами защиты и автоматическими выключателями.

Групповые устройства защиты устанавливают на линии, где подсоединяются мощные электроприборы или таких электроприборов несколько, то есть нагрузка на линию большая.

В основном такие аппараты защиты применяются в частных домах, дачах. В квартирах такие устройства применение не нашли.

На картинке ниже вы увидите пример одной из большого разнообразия схем подключения 3-х фазной сети.

Дополнительно посмотрите видео о схемах подсоединения УЗО в трехфазной сети.

Правильно разработанная схема подключения 1-о фазной или 3-х фазной сети и грамотный монтаж электропроводки обеспечит вас надежной защитой от пожара и поражения электрическим током.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Принцип построения схем подключения УЗО Как мы уже говорили, устройство защитного отключения не срабатывает при коротком замыкании, которое может сразу же вывести изделие из строя. Спрашивайте, я на связи!

Принцип действия селективного УЗО

Принцип действия селективной защиты основан на разнице во времени отключения. Для примера можно рассмотреть типичную квартиру. Имеется одно общее вводное УЗО. Оно установлено в электрощите. Настроено на отключение через 0,5 с после появления утечки тока. Фазные провода с этого защитного устройства распределяются по групповым УЗО. Они обладают временем отключения в 0,25 с. Через них запитываются розетки в ванной комнате, кухне, гостиной и других помещениях.

Если в ванне произошло замыкание фазного провода на корпус стиральной машины, сработает УЗО с уставкой на отключение равной 0,25 с. Отключится именно это помещение. Вводное УЗО с уставкой 0,5 с не сработает и оставит квартиру под напряжением, так как для отключения не прошло достаточно времени. То есть УЗО 0,25 с сработает быстрее чем 0,5. Отключится ванна, но не вся квартира.

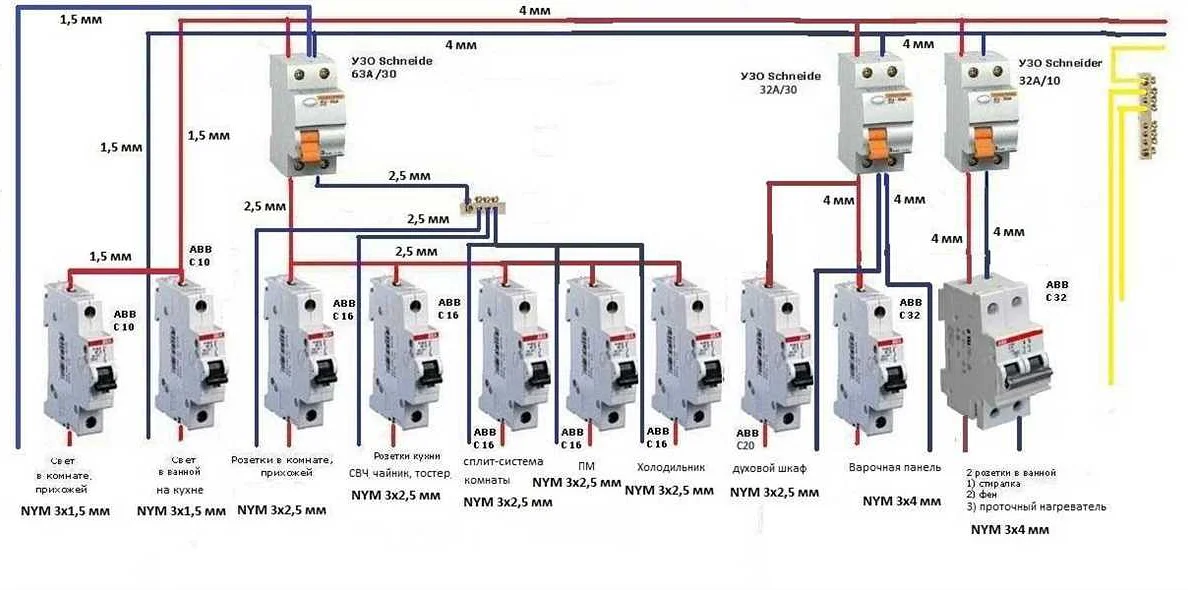

Схема селективной защиты электросети

Особенности селективной защиты

У селективных устройств, в отличие от обычных, предусмотрена возможность подбора по току и времени срабатывания защиты. Соответствующие значения указаны на корпусе устройства. Комбинируя защитную систему по этим параметрам, возможно придать защите свойство селективности.

В результате при возникновении тока утечки в одной из комнат, отключится только аварийное помещение, а не вся электропроводка. Как следствие, время на поиск и устранение неисправности сокращается в разы.

Временные характеристики УЗО типа S

Приборы разных производителей обладают отличающимися свойствами. Различия кроются в токе утечки и времени выдержки, при котором происходит отключение.

Поэтому приборы данного типа принято подразделять на 2 группы:

• обычные;
• типа S.

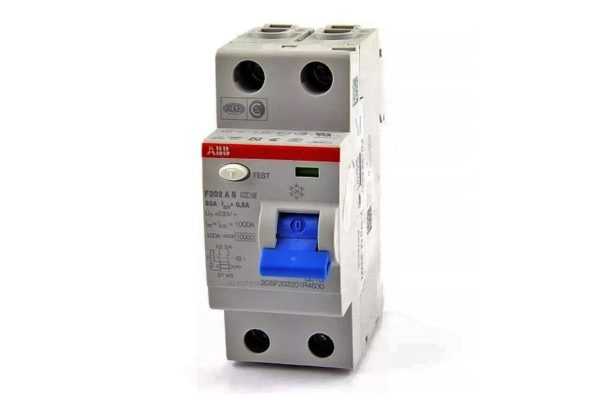

Селективное УЗО от ABB: F202 A S, 63А

Сравнение их временных характеристик приведено ниже.

Тип УЗО	Время отключения при токе утечки равном Idn	2*Idn	5*Idn
Обычное устройство	0,3	0,15	0,04
УЗО типа S	0,13-0,5	0,06-0,2	0,05-0,15

Режимы работы

Устройство защитного отключения во время эксплуатации способно находиться в одном из двух рабочих режимов:

• нормальный;
• аварийный;

Под нормальным режимом работы подразумевается равенство проходящих по L и N проводам токов. В дифференциальном трансформаторе наводятся одинаковые по величине, но противоположные по вектору магнитные потоки. Они компенсируют друг друга. УЗО делает вывод, что утечка тока отсутствуют. Электропроводка продолжает работать в штатном режиме.

При аварийном режиме ток в одном из проводов меньше (больше) на величину утечки. Обычно она не превышает 100 мА. Но даже этого отклонения достаточно, чтобы нарушить равенство магнитных потоков в трансформаторе устройства и привести к срабатыванию УЗО. Электропроводка отключается.
