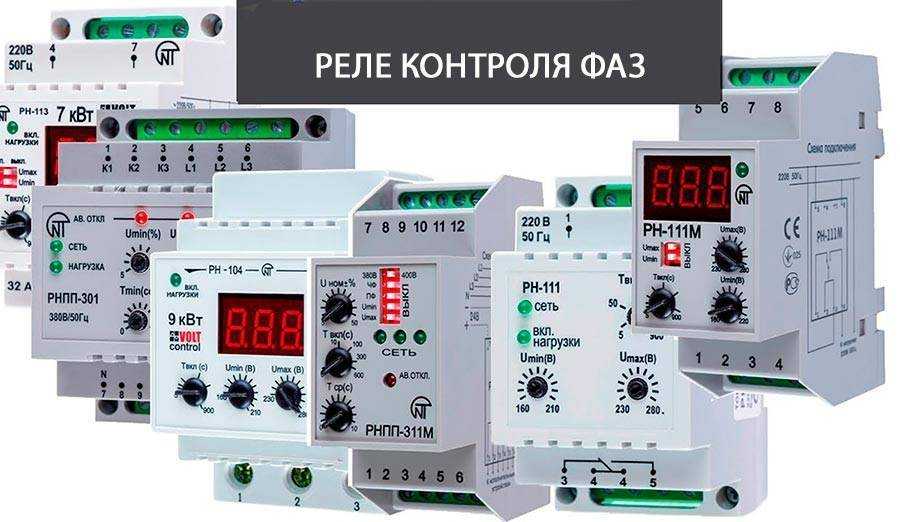

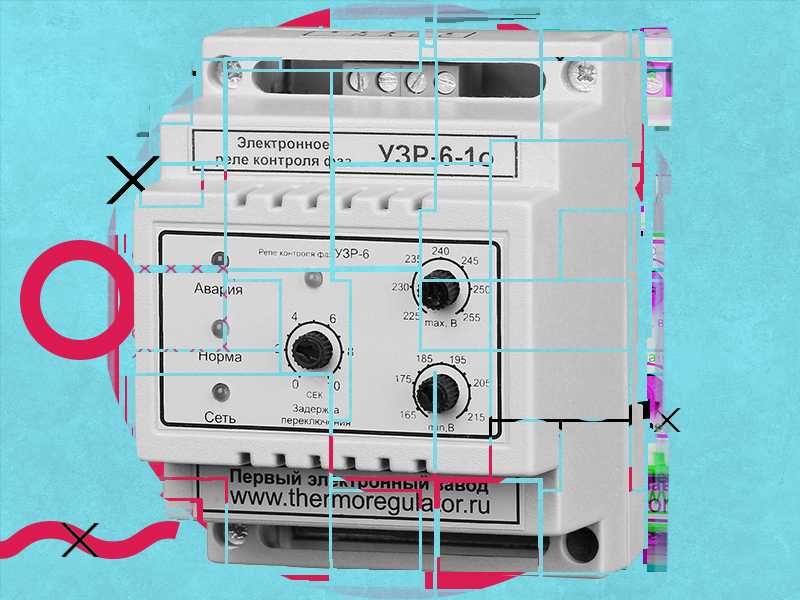

Спасаем оборудование от поломок: реле контроля фаз, его назначение и подключение

Параметры реле контроля напряжения

При выборе оборудования каждому придется столкнуться с проблемой выбора. Вот вкратце основные параметры реле напряжения:

Выбор реле

Главными характеристиками назовем верхний и нижний порог отключения оборудования от сети. Границы гибко выставляются путем настройки, возможна асимметрия. Конкретные цифры диктует используемое оборудование. В паспорте прибора приводят сведения о предельно допустимых напряжениях. Информацией нужно руководствоваться, настраивая оборудование. В реле на три фазы часто присутствует возможность задать границы отдельно каждой ветки. Бывает удобно при снабжении электричеством частного домовладения.
Тип прибора должен соответствовать эксплуатируемой сети. Выбираются параметры сообразно защищаемому оборудованию

Поломку может вызвать пропадание фазы сети 400 вольт, реле должно отключать питание сразу по всем линиям.
Важной характеристикой является конструкция корпуса и особенности эксплуатации. Исполнение под установку на DIN-рейку распределительного щитка сегодня популярно.
Задержка повторного включения регулируется в пределах секунды-десятки минут

Выставляется сообразно особенностям эксплуатируемого оборудования. Повторное включение производят с некоторым запасом по напряжению, эффект именуется гистерезисом. Большинство изделий допускает форсированный старт.
В конструкцию большинства реле контроля напряжения входит защитный варистор. Элементы применяются для шунтирования тока при нештатных ситуациях. При резком повышении напряжения сопротивление варистора резко падает, энергия гасится, преобразовывается в тепло. В характеристиках указывается конкретное значение в Дж (джоулях), ток импульса. Обывателю едва ли удастся измерить характеристики скачков, поэтому остается полагаться на запасливость изготовителя.

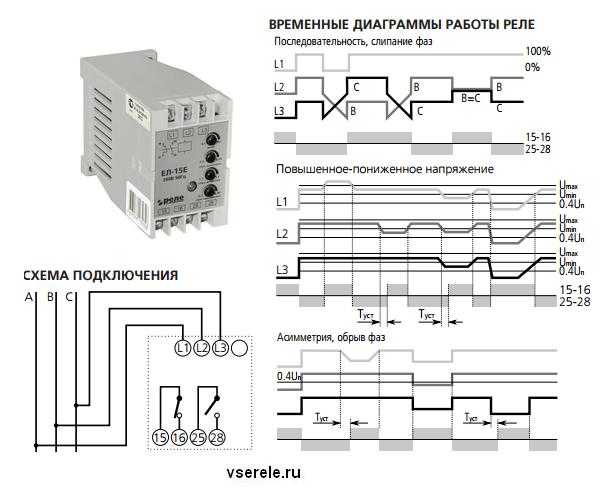

Скорость срабатывания описывается двояко: в рабочем режиме одно значения, в экстренном (отклонение велико) – другое, меньшее.

О параметрах трехфазных реле напряжения говорим долго, много. Знания требуются малой толике читателей. Верхний и нижний пороги срабатывания выставляются независимо для фаз. Присутствуют следующие опции:

1. Контроль наличия фазы является критичным требованием отдельных видов оборудования, содержащего двигатели. При выпадении напряжения на одной линии потребители выходят из строя.
2. Контроль чередования фаз важен для правильной работы двигателей. Некоторые реле напряжения имеют встроенную опцию для отслеживания параметров.
3. Контроль обрыва нейтрали обсуждали выше. По перекосу фаз реле может косвенно отслеживать неполадки.

Контроль «слипания» фаз подразумевает отслеживание возникновения короткого замыкания по любым двум линиям. В мощных сетях способно остаться незамеченным, счет компаний-поставщиков электроэнергии придет ощутимый.

ТОП-5 производителей реле напр-ния

На рынке защитных устройств наибольшей популярностью пользуются следующие компании:

• «Новатек-Электро», Украина. Этой компанией выпускаются устройства РН 113 и РН 111, а также выпускаемые под маркой  Volt control
• ООО «ДС Электроникс», Украина. Эта компания производит РКН Zubr.
• ООО «Энергохит», Украина. Эта организация изготавливает изделия под торговой маркой DigiTop.
• Электротехническая компания МЕАНДР, Россия. Выпускает устройства защиты от высоковольтных импульсов и перенапряжения УЗМ-50МД, УЗМ-51МД.

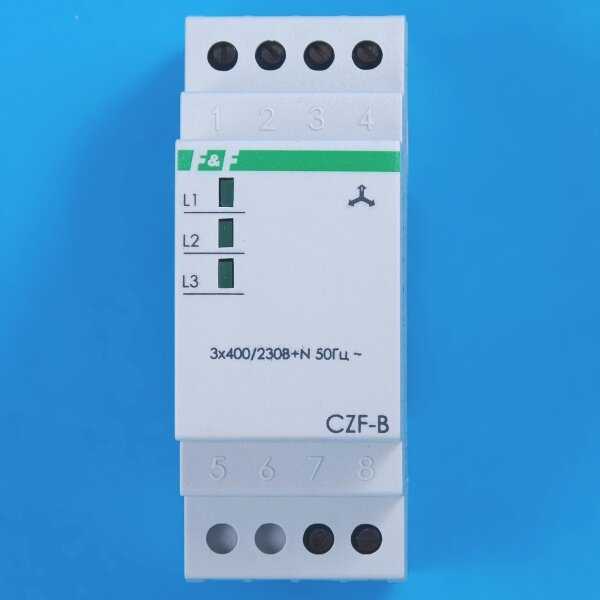

• «Евроавтоматика F&F», Белоруссия. Единственная компания, выпускающая РКН для установки в монтажную коробку вместо обычной розетки.

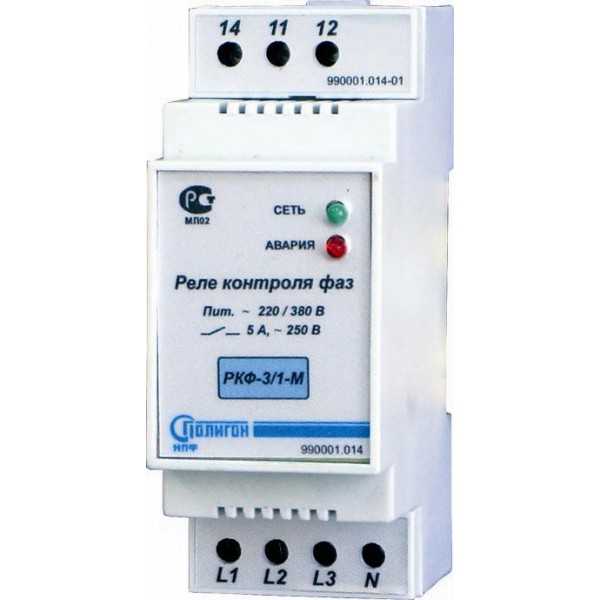

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

Основными компонентами фазового реле являются:

• блок измерений;
• устройство обработки информации;
• исполнительная (коммутационная) часть.

БЛОК ИЗМЕРЕНИЙ

Эта часть схемы реле осуществляет непрерывный контроль параметров электропитания – фазных токов и напряжений. Для фиксации искажений симметрии трёхфазной питающей системы напряжений устройство содержит фильтр гармонических составляющих обратной последовательности.

Гармонические составляющие или высшие гармоники представляют собой высокочастотные сигналы, сопутствующие основной частоте промышленного тока и кратные ей.

Теоретически кривые каждого из фазных напряжений, вырабатываемых генераторами электростанций должны иметь строго синусоидальную форму. На практике любой источник напряжения даёт некоторые искажения синусоиды.

Свой вклад в дело ухудшения синусоидальности вносят также разнообразные потребители, содержащие нелинейную нагрузку. В результате, питающее напряжение электрической сети никогда не является синусоидальным на 100%.

В соответствии с теоремой Фурье любая сложная периодическая функция может быть представлена суммой простых гармонических функций.

Примечание. Гармонической называют функцию, изменяющуюся по закону синуса или косинуса.

Таким образом, любое отклонение от синусоидальности влечёт за собой появление высших гармоник – слагаемых формулы разложения Фурье. Каждая из функций – слагаемых имеет частоту, в n раз превышающую частоту основной функции, где n – порядковый номер слагаемого.

То есть применительно к системе питания промышленной частоты 50 Гц, 1-я гармоника обладает частотой 50 Гц, 2-я – 100 Гц, 3-я – 150 Гц и так далее. Амплитуда гармоник уменьшается с увеличением их порядкового номера.

Вся совокупность гармоник образует три последовательности фазных чередований:

• составляющие 1, 4, 7, 10 … образуют прямую последовательность;
• 2, 5, 8, 11… — соответствуют обратному фазному чередованию;
• 3, 6, 9, 12… — составляют нулевую последовательность.

Нарушения симметрии системы характеризуются увеличением гармоник обратной последовательности, что и является критерием отклонения от нормы, применяемым в алгоритме контроля при работе реле.

БЛОК ЛОГИКИ

Данные, полученные из блока измерения, подвергаются здесь сравнению с условиями, определёнными выставленными уставками. Блок логики формирует команды, которые передаются исполнительному органу.

Следует заметить, что в схемотехнике реле контроля бывает невозможно выделить компоненты, относящиеся к блокам логики и измерений. В некоторых моделях используются многофункциональные микропроцессорные чипы, объединяющие эти блоки.

ИСПОЛНИТЕЛЬНЫЙ ОРГАН

Отключение защищаемой электроустановки или части сети производится «сухими» контактами электромагнитного реле или пускателя.

Термин «сухой контакт» является устойчивым жаргонным выражением проектировщиков автоматизированных систем. Выражение заимствовано из жаргона англоязычных коллег путём прямого перевода слов dry contact. Данное выражение никак не связано с отсутствием влаги.

Означает оно то, что контакт не имеет гальванической связи с цепями управления, не заземлён и не подключен к источнику питания.

В различных моделях реле контроля фаз применяются исполнительные органы двух типов, коммутирующие нагрузку непосредственно или воздействуя на промежуточный элемент – магнитный пускатель.

В первом случае устройство имеет три входа для подключения трёхфазного питания и три выхода для непосредственного присоединения к нагрузке. Коммутация нагрузки осуществляется внутри устройства.

При подключении реле контроля фаз второго типа подразумевается использование пускателя. В этих приборах имеются выходы контактов исполнительного реле, предназначенных для работы в цепях отключения. Сухие контакты реле контроля фаз коммутируют катушку пускателя.

Такие комбинации используются для защиты оборудования большой мощности, непосредственная коммутация которого невозможна контактами исполнительного органа.

Настройки

Чтобы провести настройки реле напряжения, необходимо подключить его в сеть и подать напряжение

Теперь обратите внимание на следующее

• Если на дисплее высветились цифры, но при этом он моргает красным цветом, то это говорит о том, что нагрузка еще не была подана.
• Если вместо цифр на мониторе появились прочерки, то здесь два варианта: или нет одной из фаз, или поменялось чередование фаз.
• Если все нормально, то есть, нет нарушения чередования фаз, входное напряжение соответствует номинальному, нет большого перекоса по фазам, то уже через пятнадцать секунд в реле должен замкнуться контакт 1-3, который запитает катушку контактора. После чего напряжение начнет поступать потребителю.
• Если прибор все еще моргает, то контактор не включится. То есть, где-то вами не было соблюдено одно из условий правильного подключения и настройки.

Теперь переходим непосредственно к настройкам реле напряжения марки VP-380V. Около дисплея есть две кнопки, которыми придется манипулировать. На них нанесены значки в виде треугольников. На верхней кнопке треугольник смотрим вершиной вверх, на нижней вниз. Чтобы выставить верхний предел отключения, необходимо нажать на верхнюю кнопку и удерживать ее пару секунд. В центре дисплея высветиться число – это уровень, установленный на заводе. Теперь манипулируя кнопками (вверх-вниз), можно выставить необходимый вам верхний предел отключения.

То же самое и с нижним пределом. Кстати, программирование реле установится автоматически, как вы только окончите настройку буквально через 10 секунд, все показатели останутся в памяти прибора, и сам прибор будет реагировать именно на них.

Установка времени повторного включения

Есть на корпусе около дисплея еще одна кнопка, с помощью которой можно настроить время на повторное включение реле. Кнопка расположена между кнопками «вверх» и «вниз». На нее нанесен значок в виде часов. Нажимаете на нее, пока не высветится число, установленное на заводе. Обычно это 15 секунд. Для чего необходима данная функция.

К примеру, произошел скачок напряжения на одной из фаз до 280 В при 250 В установленных. То есть, реле отключит сеть полностью. Через полчаса напряжение в фазе восстановилось. Мимо реле это не пройдет незамеченным, поэтому оно включится именно через 15 секунд. Чтобы изменить данное значение, необходимо удерживать кнопку с часами в течение 5 секунд, после чего можно повысить величину, нажимая на верхнюю кнопку, или снизить, нажимая на нижнюю. В это время на дисплее число будет изменяться в ту или другую сторону. При этом шаг изменения показателей составляет 5 секунд.

Настройка перекоса фаз

Чтобы установить разницу между величинами напряжения в разных фазах, необходимо нажать одновременно две кнопки: «вверх» и «вниз». На дисплее появится цифра (обычно 50 В), установленная в заводских условия, которая говорит о том, что реле отключится сразу же, если разница между фазами составит 50 вольт. Время отключение 20 секунд.

Чтобы снизить или повысить этот показатель, надо удерживать две кнопки 5 секунд, после чего нижней кнопкой провести уменьшение или верхней повышение. Шаг установки 1 вольт, пределы установки 20-80 вольт.

Назначение реле напряжения

Согласно законодательству на поставку электроэнергии заключается контракт. Текст (и ГОСТ) прописывает номиналы, пределы параметров. Потребитель вправе требовать соблюдения условий договора, подать в суд. Право имеет, а прав окажется, у кого больше прав. Популярны поэтому в некоторых областях России реле напряжения.

Упрощенное сокращенное название приборов. Назначение – контролировать главный параметр сети. Напряжение сильно отклоняется от нормы, происходит отключение потребителя. В странах запада вопрос не стоит о  защите, выполняются договоры жестко.

Итак, теперь знаем: реле напряжения в случае эксцессов отключит оборудование, чем  отличается от прочих устройств: источников бесперебойного питания, стабилизаторов. Реле дешевы. Катушка медной проволоки с якорем, усилие размыкания рассчитано на ряд заданных условий. Источники бесперебойного питания в состав включают аккумуляторы, стабилизаторы напряжения строят на основе мощных трансформаторов, целых электронных конгломератов. Рядовому пользователю изыски ни к чему. Давайте перечислим особенности в едином списке, поясним необходимость применения реле напряжения:

Реле контроля напряжения

1. Реле опционально может работать с большой нагрузкой. Поскольку переключения происходят в нештатном режиме, ток велик без ущерба долговечности. Стабилизаторы, в особенности, источники бесперебойного питания имеют ограниченные возможности. Знает любой пользователь персонального компьютера.
2. Реле бесшумны, прочие устройства работают громко. Заметно в ночное время. Если с источниками бесперебойного питания мирятся, щелчки трансформаторов ощутимы, главное, могут звучать непрерывно при нестабильности напряжения сети.
3. Реле контроля напряжения исполняются в удобном корпусе, рассчитанном под установку на DIN-рейку в распределительный щит. Упрощает процесс эксплуатации, поскольку делает возможным централизованную защиту сразу квартиры. В то же время установить так просто источник бесперебойного питания или стабилизатор не удастся.

К достоинствам реле защиты отнесем некоторую долю автоматизации. Типичные образчики позволяют выставить задержку включения на случай вариаций напряжения сети в области порогового. В зависимости от уровня интеллекта оборудования алгоритм в каждом случае будет свой. Производители предоставляют пользователю возможность форсированного включения. Упало напряжения или поднялось выше нормы, но если вернулось быстро к фиксированному значению, не нужно ожидать срабатывания встроенного таймера. Необходимость в форсированном старте возникает при первом включении, оборудование не отличает режим от нештатной ситуации.

Реле напряжения является малогабаритным, сравнительно дешёвым и простым способом защитить своё оборудование от капризов сети. Отказ в функционировании – при определенных устройствах потребители электроэнергии легко выходят из строя. На просторах интернета обмусоливается тема «выгорания» нулевого провода. Полагаем, никто из читателей не сталкивался с такой дилеммой на практике, смысл: при обрыве упомянутого проводника напряжения соседних фаз между квартирами типичного жилого дома оказывается приложенным к бытовым приборам.

Образование обрыва

Иллюстрации иллюстрирует случае. Дом снабжается сетью трех фаз, напряжение относительно земли составляет 230 вольт. Меж ними падает 400 вольт. Типичная схема снабжения электричеством, рвется нулевой провод ниже распределительного щитка на площадке, меж соседними квартирами приложены 400 вольт. Когда приборы соседних обладают одинаковым сопротивлением, потребляя сравнимый ток, напряжение поделится поровну. Не сложно заметить: в результате у каждой окажутся 190 вольт. Ниже нормы, в большинстве случаев отсутствует непосредственная угроза. Аварию заметят, устранят, как представится возможность.

Другое дело, потребляемый ток отличается в разы. Образуется делитель напряжения с неравнозначными плечами, и в самом неблагоприятном случае к нагрузке квартиры может попасть чуть менее 400 вольт. Понятно, такая ситуация несет опасность для большей части оборудования. На Ютуб иллюстрируют при помощи видео, где сгорает лампочка накала. Здесь пригодится реле напряжения, выключающее питание. На каждые три фазы можно поставить два прибора, одна квартира может сэкономить.

Чем отличается реле напряжения от стабилизатора?

Напоследок хотелось бы объяснить, в чем разница между реле контроля напряжения и стабилизатором напряжения. Оба этих прибора отключают питание при падении или повышении напряжения до критических показателей. Однако в отличие от реле, стабилизатор также может выравнивать напряжение до показателя в 220 В. То есть если в сети будет длительное время напряжение в 180 В, то реле работающее в диапазоне от 170 до 260 В будет передавать такое напряжение приборам, что конечно же может плохо на них сказаться. А стабилизатор при этом выровняет напряжение и подаст на приборы 220 В. В этом и заключается их принципиальная разница.

Однако стабилизатор напряжения стоит гораздо дороже реле, он больше в размерах и шумноват. Если вы живете в многоквартирном доме и напряжение обычно не падает/повышается, достаточно защитить от серьезных скачков установкой реле. Стабилизатор же потребуется для жителей сельской местности, где линия часто сильно проседает.

Передаем опыт домашним мастерам:

• Соединяем медный и алюминиевый провода: как правильно?
• 6 способов найти скрытую проводку под штукатуркой

Замер напряжения перед выбором

В целом реле напряжения — это бюджетный вариант, и они на сегодняшний день, по-хорошему должны стоять в каждой квартире. Просто верхние и нижние пороги для нечастых срабатываний нужно задавать грамотно. А для этого необходимо по крайней мере иметь мультиметр и опытным путем замерить входное напряжение в пиковые часы нагрузки.

Желательно сделать три замера — утром, вечером и ночью. И уже после этого исходя из результатов, устанавливать пороги срабатывания реле.

Любой нормальный человек побоится выставлять такие пороги срабатывания на реле без наличия какой-либо другой защиты, и продолжать пользоваться электроэнергией при таких неудовлетворительных показателях.

Пример видео, где показана работа реле напряжения

Решать проблему скачков напряжения в сетях помогают специальные устройства – реле контроля напряжения. Принцип действия таких реле достаточно прост, есть “электронный блок”, который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные – одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.

Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от “Меандра”, Zubr от “Электроникс” и все остальные. Никому ничего не навязываю – это мое личное мнение.

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.

Отмечу особенности этого реле напряжения.

Индикация напряжения на устройстве – показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.

Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее – от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.

Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 190 Вольт.

У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева.  Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) – он отключается.

Реле Zubr занимает 3 модуля или 53 мм  на дин-рейке и бывают только однофазными.

В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.

Преимущества использования переключателя фаз

• Удобство использования: переключатель фаз позволяет легко и быстро переключать фазу электроустановки с одной фазы на другую. Это особенно полезно в случаях, когда требуется изменить направление вращения электромотора или переключиться на другую фазу в целях балансировки нагрузки.
• Защита оборудования: переключатель фаз обеспечивает защиту электрооборудования от перегрузок и коротких замыканий. Он автоматически отключает электроустановку при возникновении опасной ситуации, что позволяет предотвратить повреждение оборудования и снизить вероятность возникновения пожара.
• Экономия энергии: переключатель фаз позволяет оптимизировать использование энергии, переключая фазу в зависимости от требуемой нагрузки. Это позволяет снизить расходы на электроэнергию и улучшить энергоэффективность системы.
• Длительный срок службы: переключатель фаз имеет надежную конструкцию и высокую степень защиты, что обеспечивает его длительный срок службы. Он обычно выполнен из прочных и надежных материалов, что позволяет ему выдерживать высокие нагрузки и агрессивные условия эксплуатации.
• Гибкость в настройке: многие переключатели фаз предлагают возможность регулировки чувствительности и задержки срабатывания. Это позволяет настроить их работу в соответствии с конкретными условиями эксплуатации и требованиями.

По каким параметрам выбирают РКН

Основной параметр РКН – это быстрота срабатывания. Хорошим показателем считается верхний предел 0,1 с, а нижний порог 2 с. Каждый прибор имеет шкалу, по которой пользователь выставляет верхний и нижний предел

Покупая для своей квартиры реле, надо усвоить одно важное понятие: РКН не способно заменить стабилизатор напряжения

Работа реле основана на отключении подачи напряжения в электрическую сеть при достижении недопустимых высоких или низких параметров. После восстановления напряжения до нормативных параметров, РКН автоматически возобновляет подачу тока. То есть, если дома наблюдаются частые скачки в электросети, уместно поставить реле, но когда напряжение постоянно низкое или высокое, здесь надо ставить только стабилизатор.

Рекомендации по выбору изделия

• Большинство домашних сетей рассчитаны на 220 вольт. Под такое напряжение следует покупать реле. Если в квартире находится мощная электроплита с подходящей к ней трехфазной проводкой, в электрощите придется поставить РКН, рассчитанное на 380 вольт.
• Чтобы защита была эффективной, необходимо правильно подобрать мощность реле. Этот показатель прибора должен быть на 20% больше, чем общая мощность всех потребителей в доме. Проще всего определиться по установленному внутри электрощита защитному автомату. Если он рассчитан на 32 А, значит, РКН необходимо установить рассчитанное на 40 А.
• Несмотря на то, что РКН уберегает домашнюю сеть от скачков напряжения, сам прибор тоже нуждается в защите. Само реле неспособно защитить себя от скачка высокого напряжения в сети. Поэтому автомат, о котором мы говорили выше, необходимо ставить перед РКН. Так как подбирается мощность автомата на 20% ниже чем у реле, то при появлении высокого напряжения первый прибор отключит РКН. У многих может возникнуть вопрос, зачем тогда ставить реле, если достаточно одного автомата? Дело в том, что РКН срабатывает быстрее, к тому же еще и на низких пределах, что позволяет обеспечить безопасность потребителя. Автомат сработает уже после реле и только на высоких пределах.
• Некоторые производители на корпусе устанавливают электронное табло. Лучше или хуже от этого работать устройство не станет, просто его будет удобней пользователю настраивать.
• Что касается выбора производителя, то здесь лучше посоветоваться со специалистами или почитать отзывы на форумах о разных моделях. Дело в том, что на прилавках магазинов все время появляются новые бренды, и посоветовать что-то конкретное не представляется возможным.

И в завершение надо сказать, что РКН никогда не защитит домашние электроприборы от разряда молнии. На это даже не стоит рассчитывать и лучше установить молниеотвод.

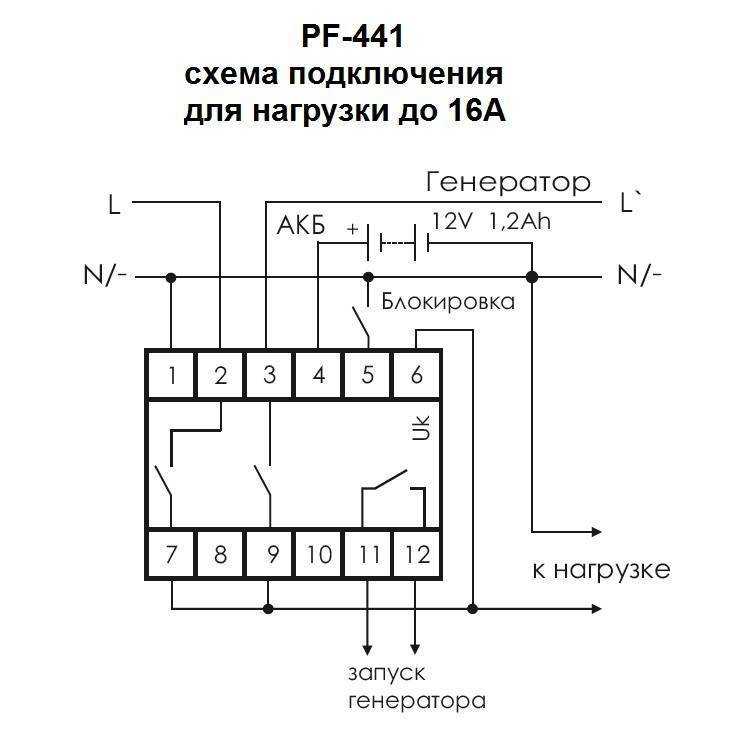

Распространенные схемы подключения

Отличия существуют и в мощности потребителей, которые подключаются через РН. Одним достаточно для питания фазы и нуля. Другие требуют трехфазное питание. Для каждой категории мощности нагрузки необходима соответствующая схема подключения реле. Поэтому принято выделять 3 способа включения этих защитных устройств:

• однофазное РН;
• трехфазное;
• схема подключения через контактор.

Подключение однофазного РН

Схема применяется для подключения потребителей на 220 В. Она пригодна как для квартиры, так и для отдельного устройства.

Первоначально имеется однофазное РН, питающая и отходящая линии. Монтаж схемы производится по нижеизложенному плану:

1. Подключается общий нулевой провод. Соответствующая клемма имеется на реле. Она обозначается буквой «N». В зависимости от модели прибора нулевых клемм может быть и две. В таком случае на один контакт подключается ноль от питающей линии, а на другой от отходящей.
2. Затем подсоединяется фазный провод отходящей линии. На корпусе прибора эта клемма имеет маркировку «L2», «выход L» или «out L».
3. Третий этап — подключение фазного провода питающей линии. Напряжение на нем присутствует всегда и независимо от того, сработало РН или нет. В стандартном электрощите этот проводник идет от выхода прибора учета или дифавтомата.

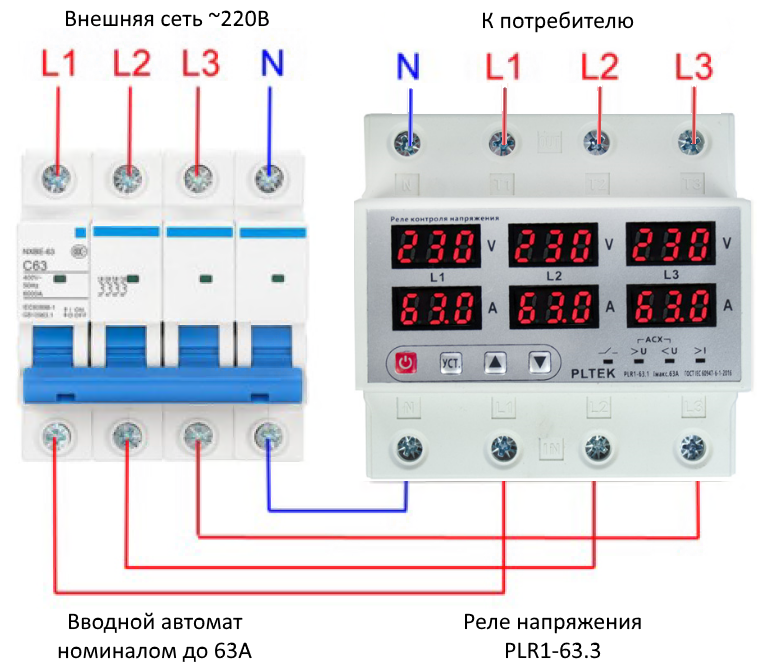

Схема для трехфазного реле контроля напряжения

Разные модели трехфазных реле контроля напряжения имеют отличающийся набор клемм для подключения проводов. В стандартной комплектации их 8. Клеммы напряжения сети (4 шт.) нужны для подачи в устройство трех контролируемых фаз и нуля. На корпусе прибора они обозначаются L1, L2, L3 и N. Выходные релейные клеммы (4 шт.) используются для подключения последующих устройств защиты и автоматики. Они имеют маркировку «NO» у нормально открытых контактов, и «NC» у нормально закрытых.

Схема подключения собирается в 2 этапа:

К клеммам РН подключаются фазные и нулевые провода питающей линии

Здесь необходимо обратить внимание на максимальный допустимый ток контактов. Как правило, если потребитель трехфазный, то он потребляет большие мощности. Реле должно быть рассчитано на эти значения.
К релейному выходу подключаются последующие устройства

Например, контактор, различные устройства сигнализации или индикаторные лампы «авария».

Реле должно быть рассчитано на эти значения.
К релейному выходу подключаются последующие устройства. Например, контактор, различные устройства сигнализации или индикаторные лампы «авария».

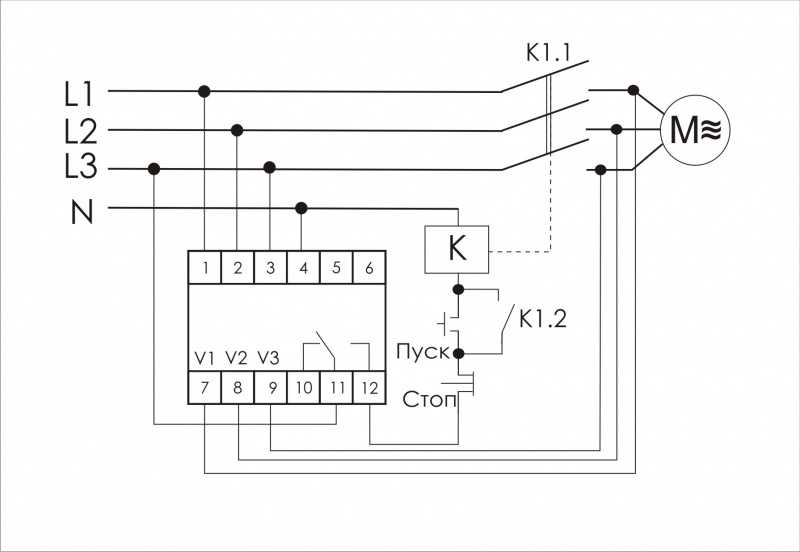

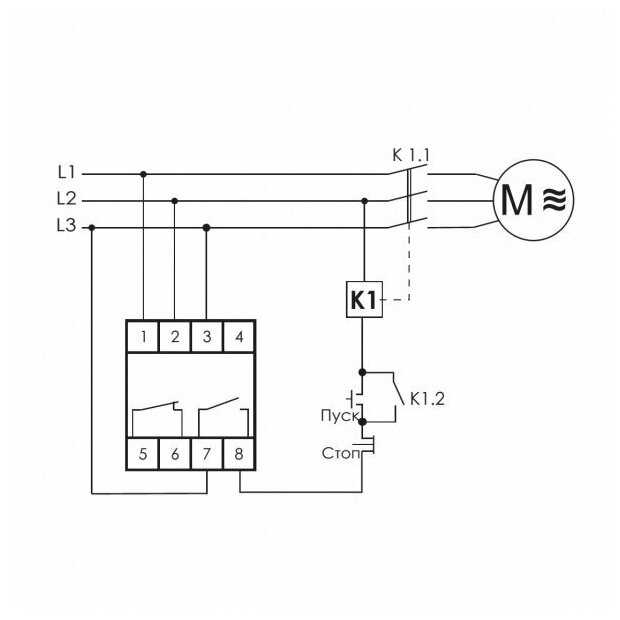

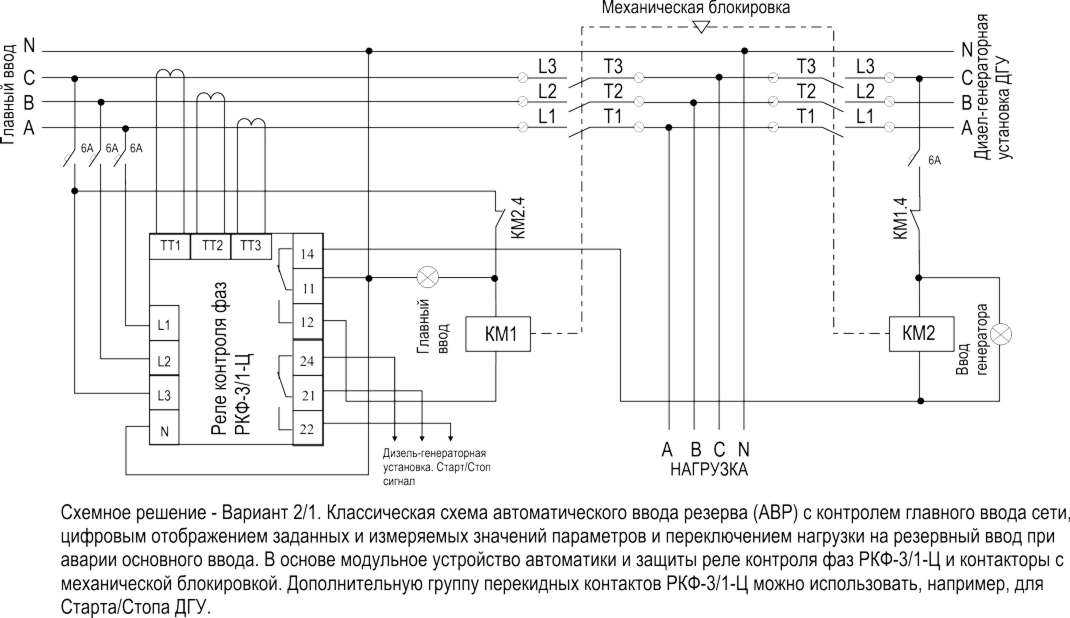

Подключение нагрузок свыше 100 кВт с помощью контактора

Некоторые потребители электроэнергии берут от сети токи в сотни ампер. Никакое РН не способно справиться с такими мощностями. В этой ситуации используют отдельный контактор. Его необходимо соединить с выходным реле.

В этой схеме РН просто контролирует состояние сети и формирует слаботочный сигнал управления для контактора. Его втягивающая катушка подключается последовательно с выходом реле контроля напряжения. Основной ток нагрузки протекает непосредственно через контактор.

Устройство и принцип работы

На лицевой части корпуса, как правило, располагаются клавиши управления или рычаги регулировки. Некоторые модели оснащаются дисплеем, на котором отображается числовое значение напряжения сети на данный момент.

Перед началом эксплуатации необходимо настроить пороговые значения срабатывания(от 100 до 400 Вт). Принцип работы устройства довольно простой. Процессор в режиме реального времени считывает показания напряжения. При стабильных значениях (в среднем это 220 В), реле никак себя не проявляет. Если в какой-то момент происходит нарушение максимальных или минимальных границ, прибор размыкает цепь. Таким образом, происходит обесточивание всех электрических потребителей.

Справка: срабатывание реле происходит за доли секунды. Это обеспечивает 100% защиту от перенапряжения!

УЗО схема подключения

В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:

Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО

Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг

Общее УЗО для 3-фазной сети + счетчик

В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.
