Варианты размещения розеток на кухне для удобства и безопасности

Требования к различным розеткам

Чтобы знать, как правильно расположить розетки на кухне, мало просто прорисовать их на эскизе или стенах, обозначив крестиками. Необходимо принимать внимания различные нормативы и акты по безопасности. Учить их наизусть нет нужды, просто следуйте инструкциям и здравому смыслу. И не экономьте на собственной безопасности и сохранности ваших бытовых приборов. Качественные розетки и проводка – гарантия долгой и бесперебойной работы всей кухонной техники.

Так, розетки, которые будут находиться возле раковины или труб, должны быть защищены от влаги крышками и резиновыми уплотнителями. Степень защиты таких розеток IP 44. А если в доме есть пытливые детки, то розетки нужно прикрывать шторками или специальными заглушками.

Напряжение (Вольты) в сети нам изменить не под силу – что нам подает энергокомпания, тем мы и пользуемся. Значит, нужно учитывать силу тока в розетке (Амперы) и мощность агрегат (Ватты). На розетках или их упаковках указано, какую суммарную мощность они могут выдержать. 10 ампер соответствует 2,2 кВт, а 16 ампер – 3,5 кВт (именно в таких вариантах выпускают розетки). Однако не стоит испытывать их граничную выносливость. К примеру, не стоит одновременно включать в одну розетку и СВЧ печь с мощность в 1000 Ватт, и электрочайник мощностью 1500 Ватт – либо розетка поплавится, либо приборы испортите. Сориентироваться в мощностях помогут нижеприведенные данные.

• Электродуховка – от 2500 Ватт.
• Электрическая варочная поверхность – от 1000-1500 Ватт.
• Машинка посудомоечная – от 1000 Ватт.
• Машинка стиральная – от 1500 Ватт.
• Нагреватель воды – от 1500 Ватт.

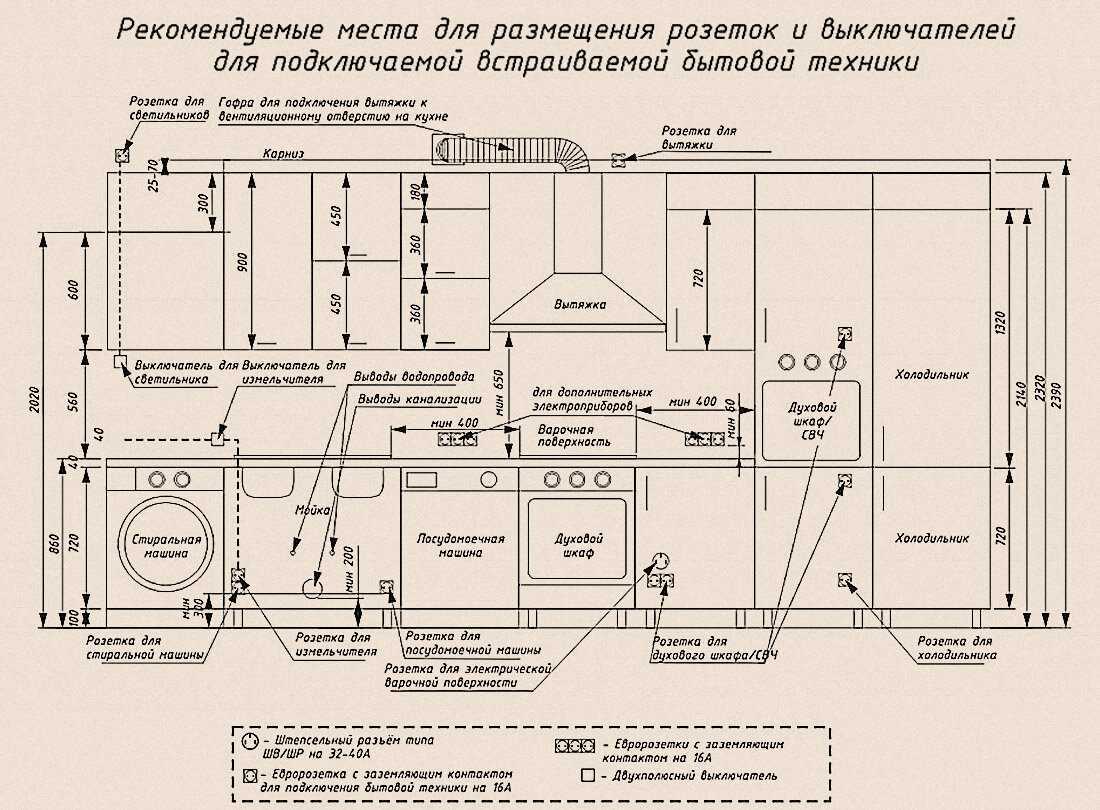

Схема размещения розеток

Для таких мощных приборов необходима отдельная линия, ведущая к электросчетчику и имеющая собственный автомат. И не забудьте о заземлении.

• Электрический чайник – от 500 Ватт.
• СВЧ печь – от 800 Ватт.
• Кофеварка – от 900 Ватт.
• Тостер – до 1000 Ватт.
• Кухонный комбайн – до 1200-1500 Ватт.
• Блендер – до 300 Ватт.
• Телевизор – 200-330 Ватт.
• Холодильник – 200-1000 Ватт.
• Морозильная камера – 300 Ватт.
• Ноутбук – 50-75 Ватт.

И остальное по мелочи. Такие приборы можно подключать в обычные розетки. Однако учтите, что каждый провод, проложенный на кухню, должен иметь сечение не менее 2,5 кв. мм и быт выполненным из меди. Возможно, это вам покажется дороже обычных кабелей, но экономия здесь не уместна.

В целом, нагрузку на розетки стоит рассчитывать с запасом – суммируйте все мощности кухонных приборов и умножьте результат на 2. Это и будет степень выносливости проводки.

Примеры применения ГОСТ при расстановке розеток

При планировке расстановки розеток в помещении следует руководствоваться рекомендациями и требованиями, установленными ГОСТами (Государственными стандартами).

Например, ГОСТ 13109-97 «Электроустановки жилые. Устройство и эксплуатация» регламентирует расстановку розеток в жилых помещениях. Он устанавливает, что в спальных комнатах, гостинных, кабинетах и других помещениях, предназначенных для проживания и отдыха, следует обеспечить одну розетку на каждые 9 метров площади пола.

Розетки должны быть расположены на уровне от 0,2 до 1,3 метра от уровня пола и на расстоянии не более 3 метров друг от друга. Также ГОСТ 13109-97 подразумевает установку дополнительных розеток для подключения бытовых приборов и обеспечивает необходимое количество электрических розеток на кухне и в ванной комнате.

Другим примером применения ГОСТов при расстановке розеток является ГОСТ 22263-2001 «Интерьеры офисных зданий и помещений. Основные нормы планировки и пространственной организации». В соответствии с данным ГОСТом в рабочих помещениях предусматривается одна розетка на каждую рабочую станцию. Также могут быть предусмотрены дополнительные розетки для подключения оргтехники или других устройств.

При проектировании и строительстве торговых и общественных помещений используются требования, установленные ГОСТ 12.1.038-82 «ССБТ. Санитарные правила и нормы. Устройство и эксплуатация электроустановок» и ГОСТ 51323-99 «Промышленные тепловые сети. Нормы проектирования и строительства». Эти нормативные документы определяют количество розеток в зависимости от площади помещения и его функционального назначения.

Следует отметить, что ГОСТы устанавливают минимальные требования к расстановке розеток, связанные в основном с безопасностью и комфортом использования электрических приборов. В реальности, в зависимости от особенностей помещения и потребностей пользователей, количество розеток может быть увеличено.

Планировка размещения розеток

Размещение розеток на кухне производится согласно проложенных силовых линий. При этом, к наиболее энергоемким агрегатам проводятся индивидуальные силовые кабели, чтобы не допустить перегрузки в проводке.

Планировать расположение розеток надо на начальном этапе ремонта

Определяемся с количеством

Количество мест подключения к электроэнергии и правильное их размещение на кухне — это вопросы, которые взаимосвязаны между собой. А зависят эти вопросы от того, какое оборудование планируется использовать в этом помещении. Подключение бытовой техники должно обеспечить удобное и безопасное ее использование.

Чтобы определиться с количеством мест подключения к электросети требуется подсчитать силовые агрегаты и бытовую технику, планируемые к установке на кухне.

• Варочная панель, духовой шкаф (один или два), посудомоечная машина и холодильник — наиболее энергоемкие агрегаты. Также возможно размещение на кухне стиральной машины, она работает подолгу и часто остается без присмотра.
• Электрочайник, микроволновая печь, мультиварка и телевизор — бытовые приборы, которые используются чаще всего.
• Вытяжка — также часто используемый прибор.
• Тостер, блендер, электромясорубка, соковыжималка и другие мелкие приборы, которыми пользуются от случая к случаю.
• Кроме того, необходимо подключение подсветки рабочего стола и кухонной мебели, а также настольной лампы или светильника в обеденной зоне.
• Учитывая современные реалии, потребуются места подключения для подзарядки различных гаджетов, таких как мобильники, ноутбуки и планшеты.

Подключение розеток требуется делать с учетом нагрузки от кухонного агрегата. Для энергоемких и часто используемых приборов требуются отдельные места подключения. Бытовую технику, которая применяется эпизодически, надо скомплектовать по группам, чтобы при необходимости можно было включить максимальное количество приборов.

Количество входов для техники не должно превышать допустимую нагрузку

Высота расположения

Правильно расположить кухонные розетки можно. используя зональное разделение пространства в этом помещении по высоте.

В нижней зоне размещаются места подключения наиболее энергоемких кухонных агрегатов. Таких как, розетка для варочной панели и духового шкафа или место подключения холодильника, стиральной и посудомоечной машины.

Они располагаются на высоте не менее 10 и не более 15 сантиметров от пола. Причем к ним должен быть обеспечен свободный доступ. Все места включения в электросеть нижней зоны должны иметь самозакрывающиеся шторки, чтобы дети не могли в них забраться.

В средней зоне располагаются места для подключения всей бытовой техники, как часто используемой, так и подключаемой периодически.

Поскольку высота кухонного рабочего стола в стандартном исполнении 90 см, а согласно требованиям СНиП место подключения к электросети должно располагаться выше столешницы на 10 см, то и высота розеток от пола будет на уровне 100 см, не меньше.

Исключение составляют места подключения встраиваемые в столешницы и выдвижные розетки для кухни .

Верхняя зона — это места подключения таких приборов как вытяжка и осветительное оборудование. Требования по высоте крепления для этих розеток одно. Они не должны располагаться ближе 15 сантиметров к потолку, но при этом требуется, чтобы они были выше чем на 10 сантиметров от верхнего края подвесных шкафов.

Расстояние от розетки до розетки должно соответствовать электрической схеме, которая была утверждена планом строительства. При этом, силовые кабели, к которым подключаются эти приборы не должны пересекаться.

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

• холодильник – до 1 кВт;
• водонагреватель – от 1,5 кВт;
• варочная поверхность – от 1 до 1,5 кВт;
• стиральная машина – около 1,5 кВт;
• электрическая духовка – от 2,5 кВт.

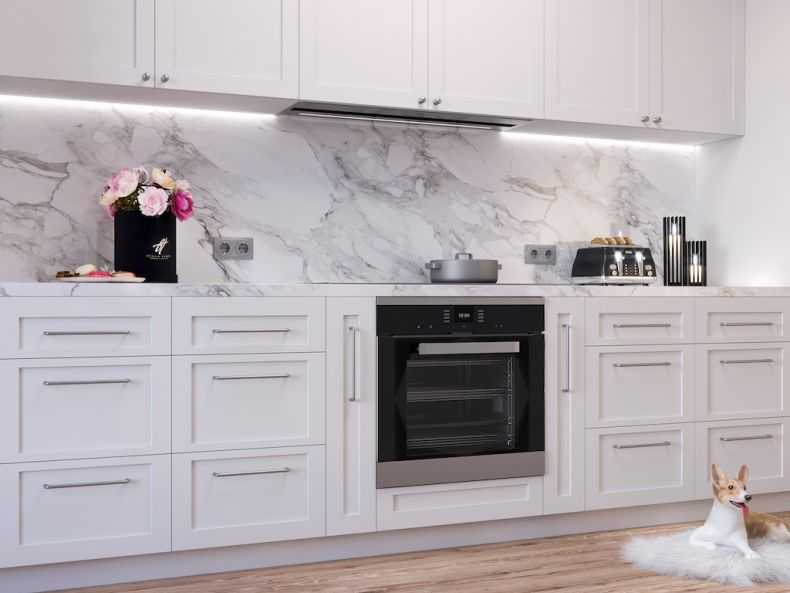

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

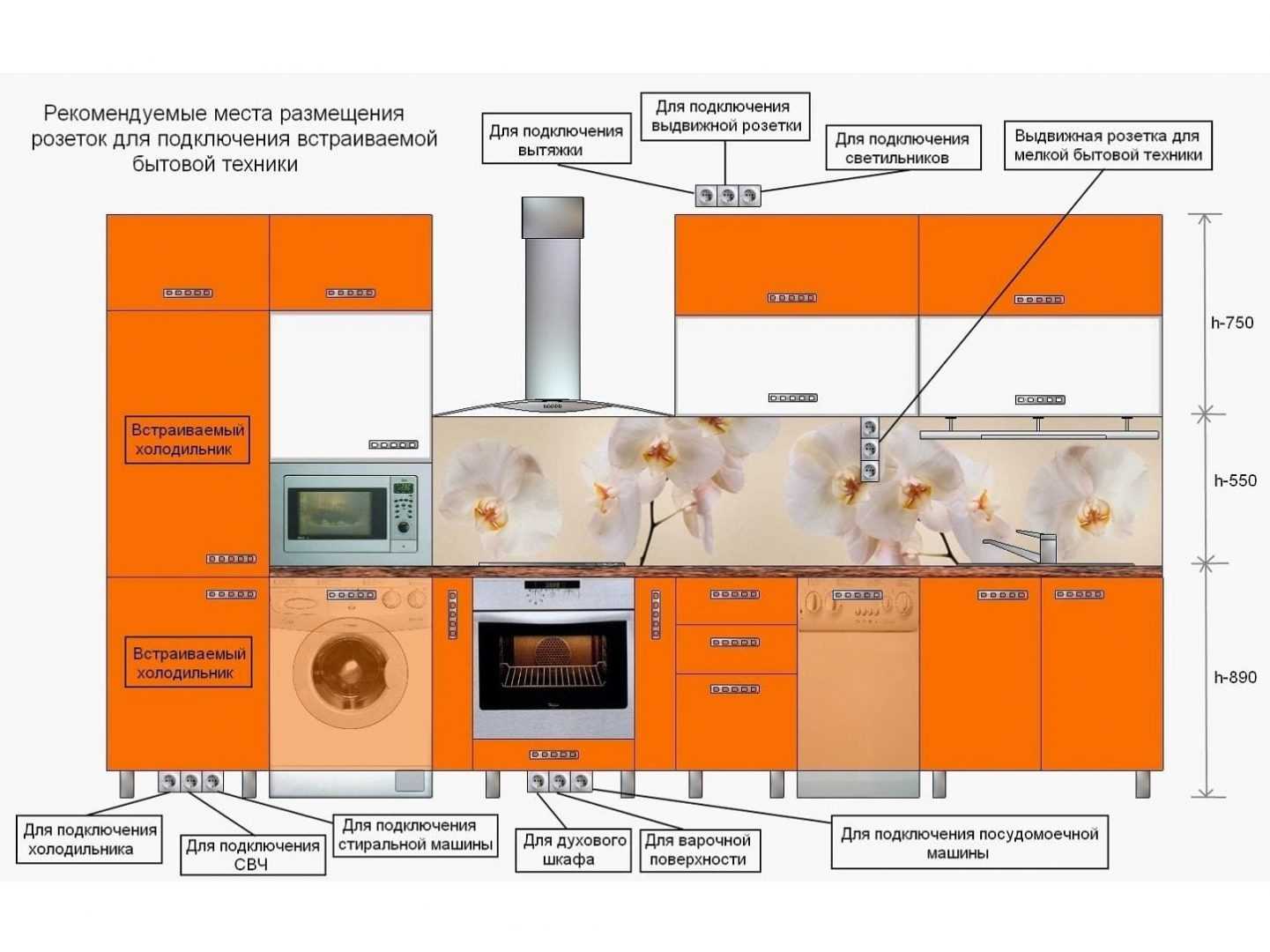

Схема расположения электрических розеток и выводов на кухне

• линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
• чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
• если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

• согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
• еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

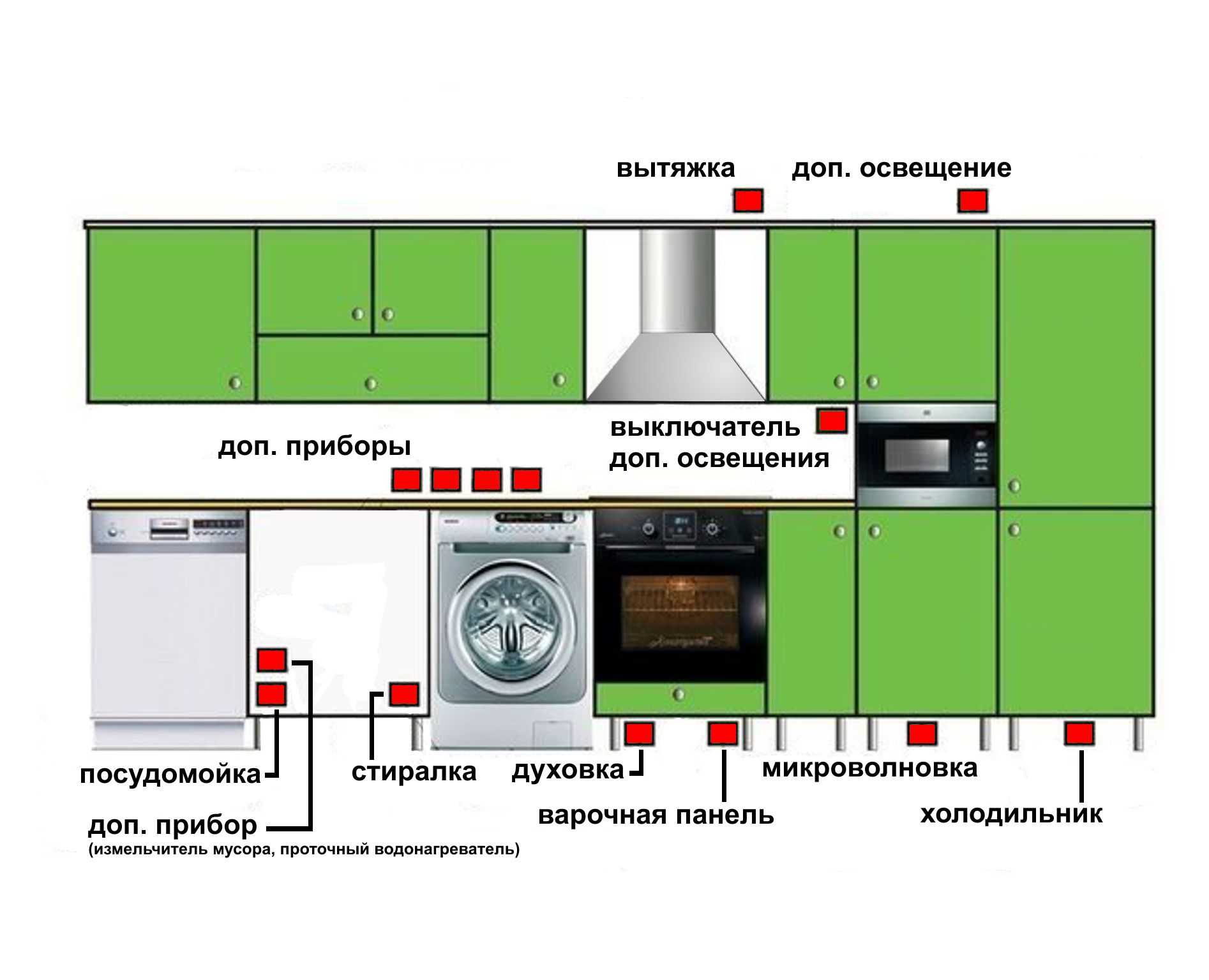

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

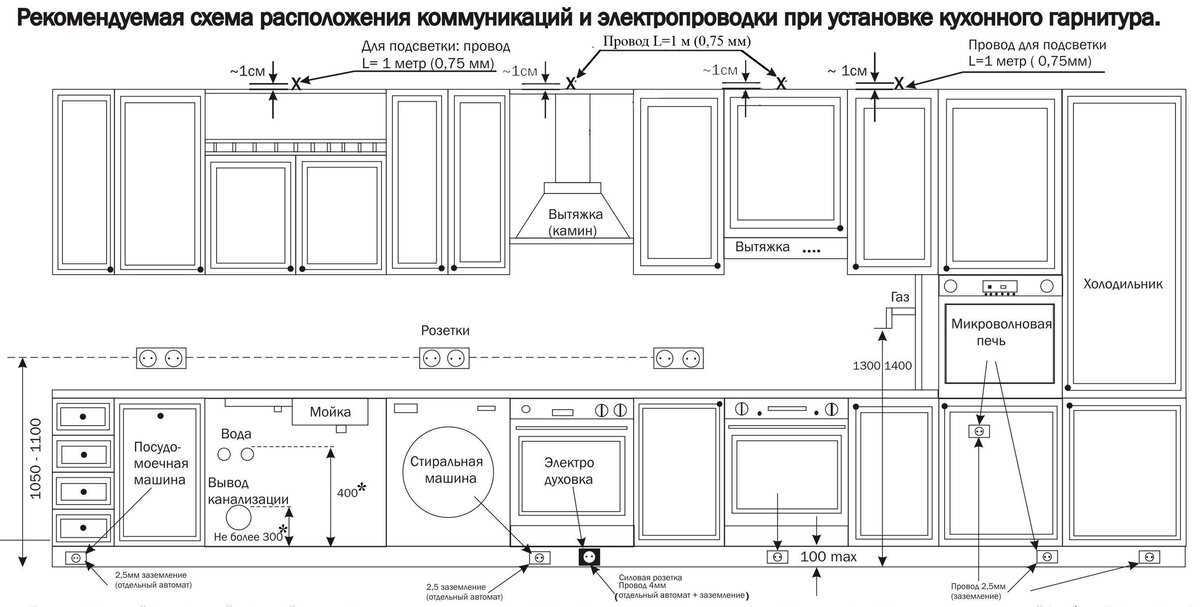

Схема кухонной электропроводки для подключения бытовой техники

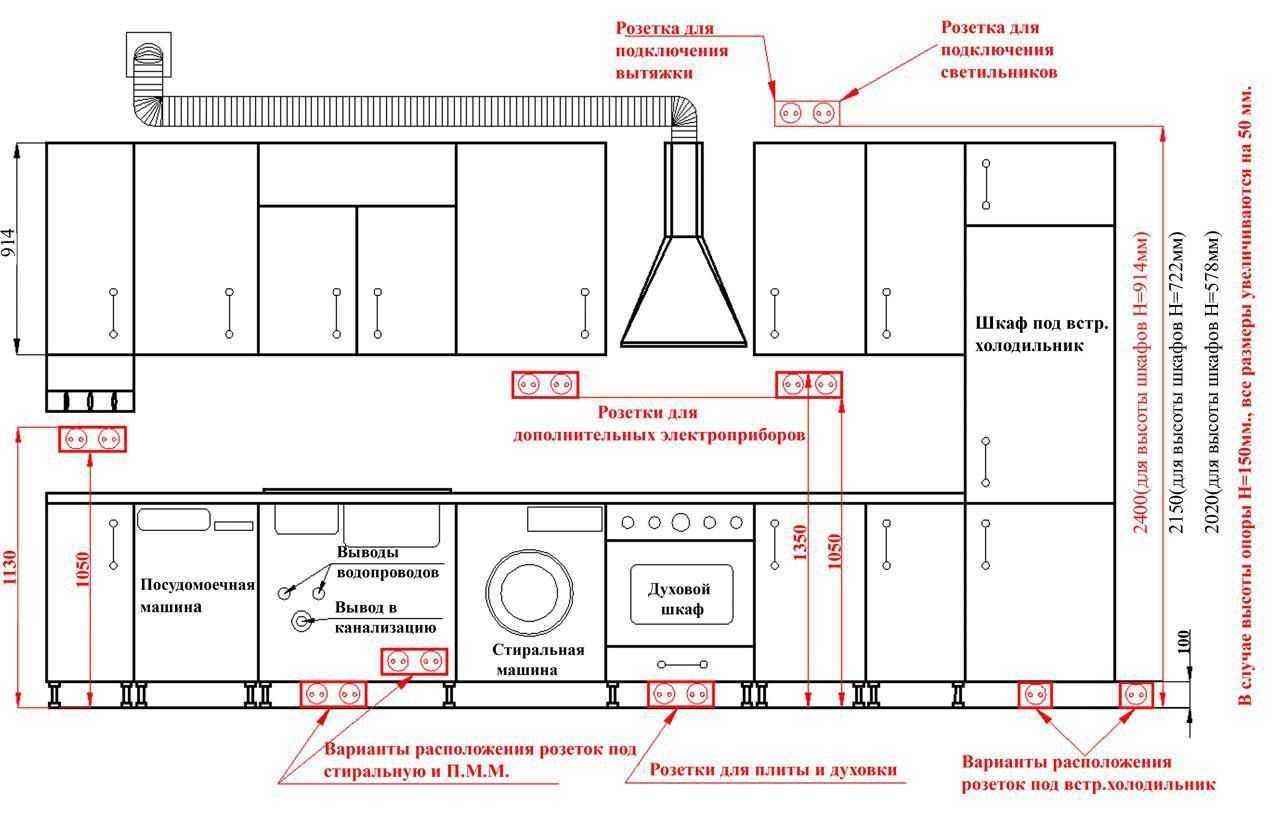

Как расположить розетки на кухне — схема размещения

• монтаж одной или нескольких распределительных коробок, в зависимости от общего количества энергопотребляющей техники;
• обустройство отдельных линий, к которым подключаются розетки, осветительные и наиболее мощные бытовые приборы;
• установку на каждой линии УЗО-защиты.

Устройства для линии рабочей зоны должны быть расположены над столешницей или в необходимом месте, а комфорт и безопасность эксплуатации достигаются установкой двух- или трёх-гнездовых розеток.

В этом случае электрические провода целесообразно прокладывать непосредственно через столешницу, выполнив вырез на её поверхности, или используя для сокрытия кабеля — специальный пластиковый канал.

Следует отметить, что только строгое соблюдение всех правил подключения электрической проводки и грамотный выбор места для расположения розеток на кухне оптимального типа, позволяет получить функциональное и максимально удобное в эксплуатации, а главное — абсолютно безопасное электроснабжение кухонного пространства.

Где устанавливать

Конечно, это должно определяться схемой и располагаться они должны рядом с бытовой техникой, которая будет стоять на кухне. Обязательно наличие розеток для каждого из приборов, только желательно чтобы они располагались не прямо за прибором, а рядом с ним. Так будет удобнее. Также необходимо наличие их над столешницей, а лучше трех, четырех. Располагаться они должны максимально на 10 сантиметровой высоте от поверхности. На этой же высоте монтируются выключатели (например, для встроенного освещения кухонной мебели).

Если на кухне имеется встроенная техника, то розетки для нее устанавливаются не выше, чем 10 сантиметров от пола, а вот для вытяжки делается над ней. Монтировать розетки за встраеваемой техникой не получится, это не предусмотрено Евростандартом.

Нельзя устанавливать розетки:

• близко к месту, где постоянно влажно (мойка, сушилка посуды);
• за встроенными бытовыми приборами;
• внутри мебели.

Это не выдумки, а общепринятые правила пользования электроприборами.

Щиток и алгоритм работ

На финальном этапе формируем щиток и делаем схему подключения проводов — работа кропотливая, но с технической точки зрения простая (если вы понимаете чем ноль отличается от земли и от фазы).

На схеме присваиваем каждому узлу (розетке, выключателю, выходу провода на освещение и т.д.) свой код, который записываем на нем, переносим эту информацию на план.

Добавьте распределительные коробки от которых и пойдут провода к розеткам по комнате (а не от розетки к розетке, как любят делать многие строители).

В любом случае свои расчеты перепроверьте у профессионального электрика. Консультация от электрика позволит найти слабые места и исправить допущенные ошибки.

Я очень хочу, чтобы мои советы были полезны вам, а для того, чтобы быстрее всех получать новые статьи можно подписаться на мой канал «Дневник архитектора»

Источник

Прокладка кабеля

Если мы проживаем в квартире, то в большинстве случаев электрощит расположен на лестничной клетке. В этом случае в квартиру будет вводится от двух и более кабелей. Для проводки на кухню прокладываем три линии:

• Кабель для электроплиты 3х4 мм²,
• Кабель для розеток 3х2,5 мм²,
• Кабель для освещения и вытяжки 2х1,5 мм².

Открытый метод

Наружная электропроводка. Применяется в деревянных домах, где есть опасность возгорания и хозяевам необходимо постоянно контролировать проводку.

Скрытый метод

Скрытая электропроводка.  В этом случае проводка идет внутри строительных конструкций. Такой способ не портит эстетичный вид кухни и позволяет надежно спрятать все провода.

Пред началом работ следует обесточить квартиру, ведь можно при штроблении стен нечаянно найти в стене не отключенный провод. При выборе любого варианта размещения проводки следует придерживаться строгих правил:

1. Проводка должна быть помещена в не горящую изоляцию или, при открытом способе прокладки, в короб или трубу из не дымящегося материала.
2. Сквозь ограждающие конструкции кабеля должны проходить в трубах с применением раствора. При этом их должно быть легко достать.
3. Выключатели должны находиться в 90 см от пола.
4. Каждый кабель располагается не ниже 15 см от потолка.
5. Проводку не располагают ближе, чем 10 см от угла или откоса.
6. Над выключателями на уровне проводки располагают распаячные коробки.
7. Напрямую из розетки нельзя запитать больше четырех других розеток.
8. Ни в коем случае нельзя штробить несущие конструкции здания.
9. Проводка крепится через каждые 40 см.

При открытом способе устройства проводки все места, где кабель может быть механически поврежден, защищают с помощью трубы.

После выполнения штробления стен и закрепления проводки необходимо записать или даже сфотографировать получившийся результат работы, указав расстояния до заметных элементов конструкций. Благодаря этому разводка электропроводки на кухне не будет забыта и хозяева без проблем отремонтируют электросеть в случае необходимости.

Разводка

Проводных линий должно быть такое количество, которое позволит питать бытовые электроприборы в двойном размере. Нужно учесть, что основные энергопотребляющие приборы должны быть запитаны от своей отдельной линии и иметь защитную автоматику. Это такая техника, как холодильник или электроплита. Они потребляют энергию постоянно, поэтому должны быть особенно защищены.

Всю металлическую бытовую технику нужно обязательно заземлять. Заземление можно сделать своими руками или доверить работу мастеру. Кабели для электропроводки, обычно, идут с проводом для заземления в комплекте.

Проводка на кухне в обязательно должна быть медной. Алюминиевые провода прослужат на кухне недолго.

В идеальном варианте, розетки соединяются в группы и каждой группе подключается свой автомат для обеспечения безопасности.

Процесс укладки проводки

После подготовки к монтажу электропроводки на кухне можно приступать к основным действиям. Далее пошагово представлена необходимая последовательность мероприятий:

1. По подготовленному чертежу переносим линии прокладки кабельных трасс и места установки распределительных коробок, выключателей, розеток.
2. В зависимости от типа прокладываемой проводки выполняется штробление стен или установка кабельных трасс.
3. Осуществляется монтаж распределительных коробок, выключателей и розеток.
4. Производится установка электрощита и защитных элементов.
5. Подается напряжение и проверяется работоспособность электросети. При отсутствии замечаний следует заштукатурить места укладки проводов или закрыть кабельные трассы декоративными крышками.

Далее рассмотрены основные нюансы, которые возникают в процессе монтажа проводки на кухне.

Монтаж и комплектация электрощита элементами защиты

В панельном доме электрощит, как правило, расположен на лестничной площадке. Поэтому можно добавить защитную аппаратуру электропроводки кухни в него. Также можно смонтировать отдельный электрический щит на территории дома, что позволит отказаться от использования распределительных коробок.

Схема сборки электрощита в квартире

Способы прокладки кабельных линий

В процессе укладки электропроводки потребуется определиться с используемым вариантом монтажа. Можно воспользоваться следующими:

• открытая прокладка кабельной линии;
• скрытая укладка проводки.

У каждого есть свои плюсы и минусы, которые будут представлены далее.

Нюансы монтажа открытой проводки

Главным достоинством рассматриваемого метода монтажа проводки на кухне является простота и быстрота. В случае возникновения необходимости в исправлении или добавлении новой питающей точки не потребуется штробить стены.

Для проведения работ понадобится приобрести специальные кабель-каналы, которые выпускаются в разнообразном цвете, и соединительные элементы. По ранее размеченным линиям выполнить крепеж каналов к стене. Для бетонного основания лучше использовать дюбель гвозди, а для деревянного или кирпичного — саморезы. Интервал крепежных элементов должен находиться в диапазоне от 30 до 50 см. После этого в лотки укладывается проводка и закрывается защитным кожухом.

Открытая проводка на кухне

Из недостатков открытого монтажа проводки можно выделить:

• вся конструкция находится на виду, что сопровождается порчей эстетического вида;
• повышенная вероятность механического повреждения.

Особенности применения скрытой проводки

При монтаже скрытой проводки понадобится проделать большой объем работы. При этом будет образовываться много пыли, грязи, а также шума. Для укладки скрытой электросети в стенах и на потолке делаются канавки соответствующего размера. Для этого используется штроборез. Затем в них крепится кабельная линия при помощи специальных скоб или гипсовой штукатурки. Для установки розеток и выключателей также потребуется сделать отверстия в стене.

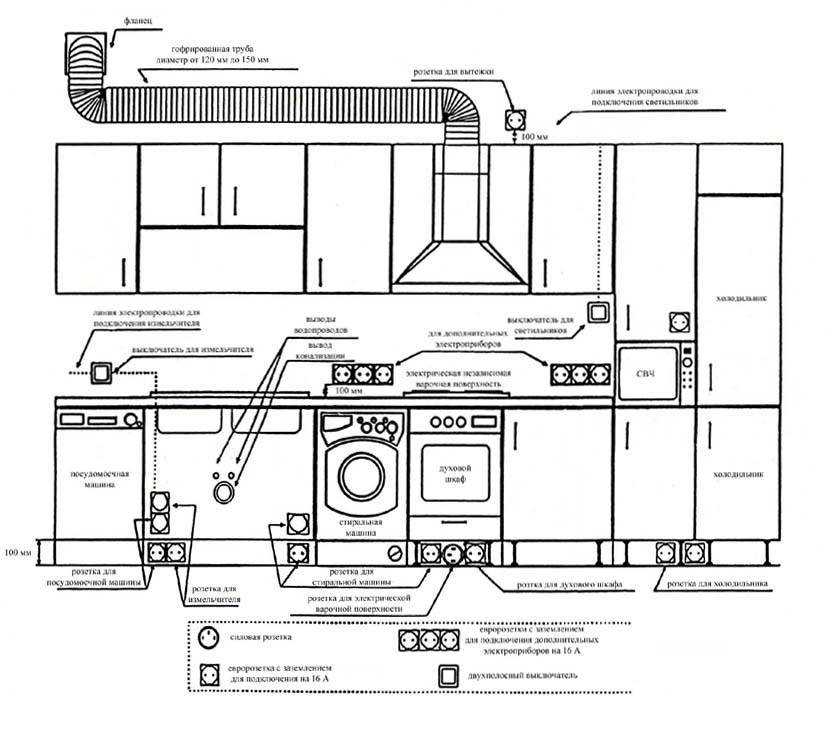

Разводка электрики под кухонный гарнитур

Достоинства скрытого монтажа проводки:

• высокая безопасность;
• длительный эксплуатационный срок;

К недостаткам можно отнести следующие моменты:

• большие трудозатраты при монтаже;
• сложность поиска поврежденного участка;
• проведение замены провода сопровождается необходимостью вскрытия мест укладки кабельных линий.

Установка розеток и выключателей

Монтаж розеток осуществляется с учетом следующих рекомендаций:

1. Их располагают на безопасном расстоянии от плиты и мойки, чтобы избежать воздействия влаги и высокой температуры.
2. Розетка должна обеспечивать кратчайший путь для подключения бытовой техники без использования удлинителей.
3. При формировании соединений следует избегать образования провиса кабеля.
4. Коробки для установки розеток должны располагаться на расстоянии в 30-40 см от пола. Исключения составляют элементы, монтируемые на фартуке кухонного гарнитура под встраиваемую технику.

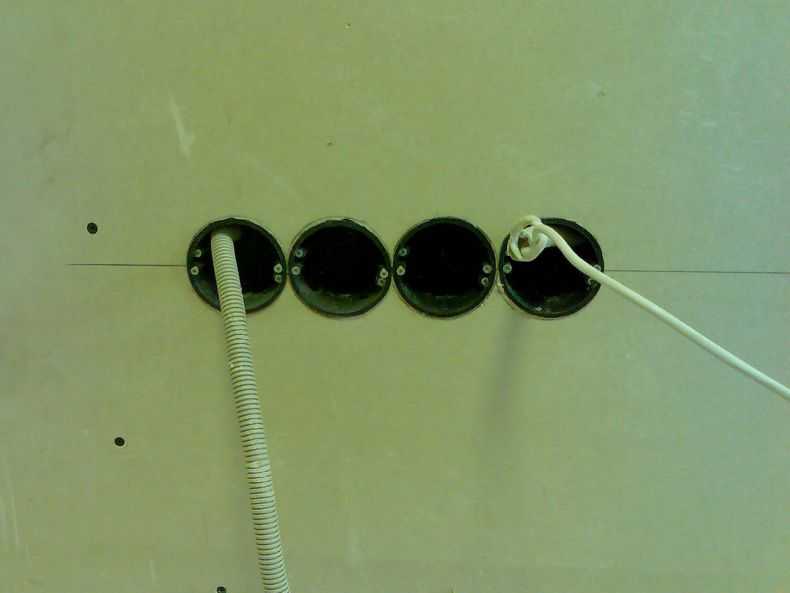

Рекомендуемые места для монтажа розеток на кухне

Правильная установка выключателей производится на метровой высоте от пола и в пятнадцати сантиметрах от дверного проема.

Схема распределения электроэнергии к потребителям в кухне должна тщательно продумываться. Это позволит избежать дальнейших проблем в связи с превышением допустимой нагрузки на проводку.

Выбор УЗО

Из-за постоянного приготовления пищи на кухне очень влажно, поэтому в щитке располагают дифференциальные автоматические выключатели вместо обычных автоматов. Такая мера поможет защитить людей от удара током, вызванного неисправной проводкой или изоляцией на приборах.

Вместо диффавтоматов иногда устанавливают обычные автоматы с УЗО (устройство защитного отключения), но это несколько сложнее.
Даже при грамотной установке электросетей, бережном обращении с ними и постоянной проверке, возможно упустить какую-то мелочь. Это может привести к неприятным последствиям, но УЗО способен защитить человека от удара током, а дом от возгорания. Такое устройство предназначается для сравнения выходящего из электрощита тока и возвращаемого обратно. Эти показания должны быть равны. При неравенстве УЗО производит отключение электричества в случае касания провода. Прибор за 30-40мсек замечает, что электроэнергия уходит к человеку и немедленно отключает электричество.
УЗО можно подбирать в зависимости от количества фаз. В этом случае подобрать его будет достаточно просто. Прибор должен соответствовать количеству фаз.

Можно выбрать УЗО по номинальному току. Это показатель величины тока, не причиняющего вреда прибору при длительном использовании. В зависимости от номинального тока подбирают прибор. Это значение указывают непосредственно на приборе. К тому же его придется защищать с помощью автоматических выключателей. Это связано с невозможностью УЗО с правиться со сверхтоками, например, при коротком замыкании.
УЗО должен быть рассчитан на номинальный ток, превышающий сумму всех токов подключенных к нему автоматов.

Номинальный ток – это тот ток, при котором происходит срабатывание прибора, он тоже указывается на корпусе.

Важен и тип срабатывания прибора:

Электромеханические УЗО не зависят от состояния сети и будут работать даже при некоторых неисправностях.

Электронные гораздо дешевле своих собратьев. Но эти приборы считаются менее надежными. Они питаются от электросети, которую защищают. Поэтому качество работы такого устройства напрямую зависит от качества электросетей в помещении.
Тип прибора можно узнать взглянув на схему на корпусе прибора. Специалисты однозначно советуют приобретать электромеханические приборы.

Размещение кухонных розеток

После проведения необходимых расчетов нагрузки с учетом всей бытовой техники расположенной на кухне, можно переходить к составлению плана расположения розеток. Обычно, к этому этапу переходят, когда становится очевидно размещение кухонного гарнитура и техники.

• Стоит учесть, что специалисты не рекомендуют пользоваться удлинителями на кухне.
• Каждое устройство должно подключаться в отдельный разъём электрической сети.
• Объясняется это тем, что чем больше подключено приборов к удлинителю, тем сильнее увеличивается сопротивление тепловыделения в кабеле и стыках розетки и вилки.
• Усиленные нагрузки приводят к тому, что оплетка начинает плавиться, и удлинитель в любой момент может воспламениться.

Исправление ошибок

Нередко у новичков, занимающихся самостоятельной установкой розеток, случаются неточности в расчетах. Из-за этого возникают сложности с их переносом на кухне в другие места. С точки зрения электробезопасности не рекомендуется заниматься наращиванием проводов, перестанавливая первоначальную розетку в иное место. Нужно монтировать другой провод по потолку от электрического щита и прятать его в отделку.

Нельзя допускать, чтобы направление кабеля было искривленным, оно должно располагаться строго по одной линии. Если владелец пожелает оснастить потолок дополнительными облицовочными материалами, то из-за этой ошибки можно попасть шурупом в кривой электропровод, вследствие чего сгорит инструмент, и произойдет замыкание системы. Схему кабелей, начерченную на бумаге, нельзя выбрасывать, она поможет избежать аналогичных неприятных ситуаций в будущем.

Многие люди, занимающиеся разводкой электрики, не всегда придерживаются правил и монтируют провод от старой точки, при этом выбирая самый короткий путь. Для работы потребуется штробороез, перфоратор и насадка «коронка», за счет которой делают углубление по размеру коробки. Вместо аппарата для создания штробы используют перфоратор с насадкой «лопатка», а режим устанавливают на отбойник.

От первоначального изделия электропитания карандашом проводят линию до предполагаемого места установки розетки. Затем с интервалом в 1—2 см в стене глубиной 1 см сверлят дыры. На инструменте меняют насадку и выдалбливают раскрошившиеся куски отделки. Этот способ поможет избежать появления трещин на покрытии вблизи рабочей зоны.

Для подрозетника карандашом или мелом чертят круг. Теперь вместо лопатки ставят насадку «коронка». Углубление делают на толщину коробки изделия. Если не получается просверлить, то по контуру намеченной окружности изготавливают сверлом дыры и по кругу сбивают лопаткой цемент. Старую точку извлекают, короб оставляют на месте, провода освобождают. Затем необходимо прикрутить клеммный переходник.

Новую проводку прокладывают в штробу и просовывают ее через отверстие в подрозетнике, которое находится с боковой стороны. Два кабеля соединяют клеммой, а винты прочно затягивают. В изготовленном новом углублении монтируют коробку, через нее продевают кабель, чтобы он немного торчал из устройства.

После этого штробу обрабатывают водой, чтобы устранить пыль. Размешивают цементный раствор. Шпателем наносят смесь на канавку и разравнивают. Когда покрытие немного подсохнет, его затирают куском пенопласта. Остается к коробу присоединить точку электропитания и прикрепить к ней провод.

Расчет количества розеток по ГОСТ

В помещении необходимо установить достаточное количество розеток для обеспечения удобства использования электрооборудования. Количество розеток определяется согласно ГОСТ 31545-2012 «Система проектного документирования для строительства. Электроустановки».

На основании этого ГОСТа можно определить минимальное количество розеток, которое требуется установить в различных помещениях.

Для проведения расчета количества розеток следует учесть следующие факторы:

1. Тип помещения: жилое, офисное, производственное, общественное и т.д.
2. Площадь помещения.
3. Количество основных электроприборов, которые будут подключены к розеткам.

Примерный расчет количества розеток:

Тип помещения	Площадь (м2)	Количество основных электроприборов	Минимальное количество розеток
Жилое	до 50	3-4	2
Офисное	до 50	5-10	5
Производственное	до 100	10-20	10
Общественное	до 200	20-30	15

Это лишь примерные значения, которые могут быть использованы в расчете. В каждом конкретном случае следует учитывать особенности помещения и потребности пользователей.

Важно также соблюдать требования электробезопасности и правила ГОСТ при монтаже розеток. Это поможет сохранить безопасность использования электрооборудования и снизить риск аварийных ситуаций

Схемы размещения розеток на кухне

Из-за вероятности коммутации токов большой силы рекомендуется установка нескольких групп розеток, оснащенных индивидуальной проводкой и автоматом защиты.

Исходя из мест установки оборудования на кухне, следует разработать схему, которая позволит правильно размещать розетки и рассчитать количество в каждом блоке.

Для создания схемы монтажа розеток необходимо:

1. Нарисовать план помещения и схематично расставить мебель и потребителей энергии.
2. Обозначить места, куда ставить розетки.
3. Определить количество. Для расчета рекомендуется использовать правило — каждая стационарная единица техники требует индивидуальной розетки, плюс требуется установка запасных блоков на 2-3 места. Блоки размещаются возле торцевых поверхностей столешницы кухонного гарнитура и один блок ставится возле места установки обеденного стола.
4. Предусмотреть дополнительную розетку, расположенную рядом с выключателем освещения.
5. Запланировать установку двух блоков розеток на фартуке, которые расположены в зонах по бокам от плиты или варочной панели. Блоки состоят из 2-3 розеток.
6. Определить расстояние монтажа от пола и оборудования. Для этого рисуется развертка стен с установленной мебелью. На этом этапе требуется производить точные замеры помещения, стационарной бытовой техники и элементов кухонного гарнитура.

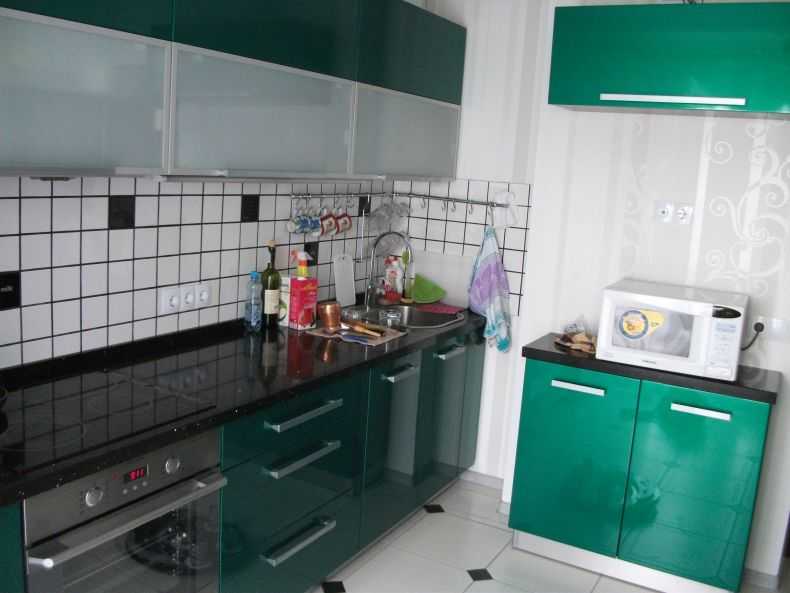

Один из вариантов схемы установки розеток

Особенности использования кухонных розеток

Количество точек подключения электричества зависит от размера кухонного помещения и функции, которую оно будет выполнять. В очень маленьких кухнях трудно разместить большое количество бытовой техники.

Однако в больших помещениях есть большой простор для фантазии и желаний владельца дома.

Производители электрических розеток предлагают стильные встроенные решения для кухонь, которые экономно используют пространство

Независимо от того, насколько велика или мала ваша кухня, сколько у вас электроприборов и сколько у вас розеток, есть несколько общих моментов, по которым вы должны убедиться, что у вас лучшие розетки для вашей кухни

• безопасность использования;
• Они должны быть легко доступны;
• Качественная установка.

Помните, что приготовление пищи повышает уровень влажности, а всевозможные мощные электроприборы создают большую нагрузку на электрическую систему

Поэтому важно, чтобы все розетки, установленные на кухне, соответствовали нормам безопасности

Чтобы защитить себя и свою семью от опасности, разместите дополнительные розетки на кухне дальше от раковины и плиты

Во-первых, их нельзя размещать над плитой и раковиной

Это важное правило при планировании и выборе мебельного гарнитура. Если в вашей кухне была проведена масштабная перепланировка и розетка находится над плитой, то ее обязательно нужно перенести

Вы не хотите подвергать свою жизнь опасности и надеяться, что все как-нибудь обойдется.

Во-вторых, если у вас есть электрические точки для подключения кухонных приборов и устройств, спрятанные под мойкой, то в идеале они должны быть расположены над сифоном. Степень защиты таких розеток от влаги должна быть не менее IP44.

В-третьих, если в квартире/доме проживают маленькие дети, этот факт следует принять во внимание. Лучше приобрести специальные розетки со шторками и другими опциями защиты от детей

Также важно, чтобы розетки находились выше роста детей. Кухонная розетка, спрятанная в столешнице, может надежно скрываться от любопытных глаз ребенка

Он не виден с высоты, превышающей рост ребенка

Кухонная розетка, спрятанная в столешнице, может надежно скрываться от любопытных глаз ребенка. Он не виден с высоты, превышающей рост ребенка.

В-третьих, независимо от того, была ли розетка установлена профессиональным электриком или вы выполнили работу самостоятельно, при подключении/отключении приборов ничего не должно дребезжать, искрить или пахнуть горелой пластмассой.

В-четвертых, для каждого мощного электроприбора следует предусмотреть отдельную линию и точку подключения.
