Розетки на кухне: высота и правила расположения

Этап первый: планирование

Конечно, нельзя нарисовать идеальную картинку будущей кухни у себя в воображении и начать воплощение своих замыслов, действуя по наитию. Чтобы решить, на какой высоте ставить розетки на кухне, предварительно нужно предусмотреть расположение мебели и электроприборов, которые будут там находиться.

После этого необходимо определиться с мощностью этих приборов и рассчитать количество розеток, которое смогло бы обеспечить комфортное подключение всех потребителей. Теперь можно приступить к составлению принципиальной схемы.

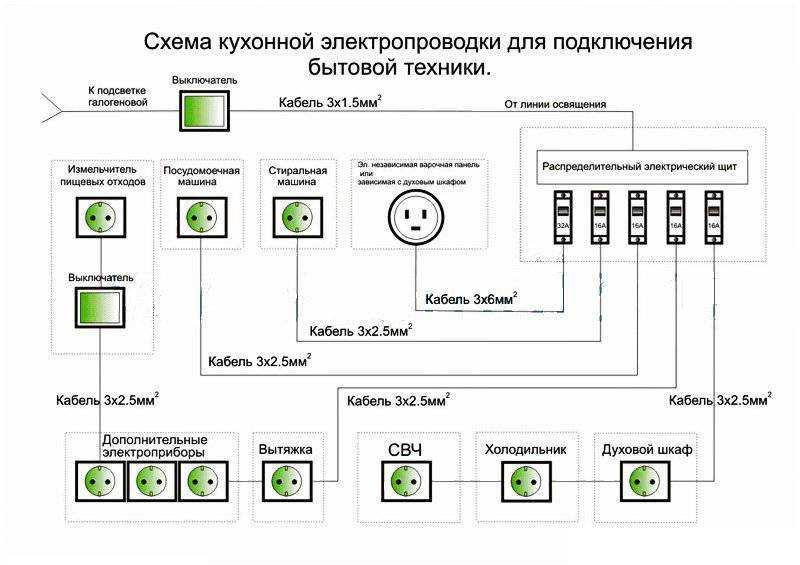

Составление электрической схемы

Никто не призывает подготавливать полномасштабный инженерный проект с соблюдением всех требований технического черчения. Пусть это будет элементарный эскиз, предусматривающий:

• Точки электрического питания по индивидуально проложенной линии;
• Количество обычных розеток;
• Количество автоматических выключателей;
• Способы укладки электрической проводки;
• Электрическая схема коммутации.

Такой набросок окажется полезным во время приобретения необходимых приспособлений и устройств, а также поможет в подсчете метража проводов, кабелей и их сечения для устройства электропроводки.

Уровни расположения электрических точек

Рекомендуется условно разделить рабочую стену на три уровня, чтобы распределить, на какой высоте делать розетки на кухне:

• Нижний – для подключения стационарных и самых мощных предметов бытовой техники: варочной панели с духовым шкафом, холодильника, стиральной и посудомоечной машин;
• Средний – для коммутации электроприборов, применяемых для приготовления пищи: мультиварки, кухонного комбайна, тостера, электрочайника и других кухонных устройств;
• Верхний – для включения дополнительных приспособлений: вытяжки, элементов подсветки.

Кроме того стоит позаботиться об устройстве розетки поблизости обеденного стола.

Расчет подготовительных работ по укладке проводов

Выбирая высоту установки розеток на кухне, нужно определиться со способом прокладывания проводов. Их существует несколько, но самыми популярными считаются следующие:

• В каналах плинтуса;
• С помощью пластиковых коробов;
• Через канавки, проделанные непосредственно в стене.

Последний способ самый трудоемкий, потому что предполагает штробление паза, прокладывание провода, оштукатуривание и декорирование следа на рабочей стене.

Зная путь пролегания проводки, с учетом высоты розеток на кухне от пола, можно более точно просчитать, сколько нужно провода сечением 2,5 кв. мм для подключения простых розеток, сколько нужно кабеля сечением 6 кв. мм для прокладки индивидуальной линии к электрической плите (встраиваемой поверхности) и духовому шкафу.

Что необходимо учитывать при составлении схемы электропроводки на кухне

• Первым делом, составить полный список электроприборов, которые вы собираетесь в последствии использовать. Без чего вряд ли получится обойтись даже с учетом, что размер кухни небольшой: плита (если в доме не проведен газ), холодильник, вытяжка, микроволновка, мультиварка и электрочайник. Если же площадь кухни позволяет, то кроме перечисленного устанавливают посудомоечную машину, телевизор, морозильную камеру, кофемашину и кулер. Добавьте к этому бра или другие светильники. Переодически потребуется включать мелкие бытовые приборы: миксер, электромясорубку, соковыжималку, тостер и т.д. Список используемой на кухне техники внушительный, поэтому требуется заранее продумать, в каких местах будут расположены розетки.
• Только перечнем электроприборов не обойтись. Потребуется знать, где и какая мебель после ремонта будет находиться в помещении. Желательно, чтоб по возможности розетки были на всех четырех стенах. Обязательно запланировать размещение минимум двух розеток на свободной от кухонного гарнитура стене. Они могут потребоваться для подключения телевизора, настольного светильника. Отметьте предполагаемое размещение холодильника, телевизора, осветительных приборов, мебели на листе бумаге.
• После этого определяемся с тем, где должны располагаться сами розетки. Это не так просто, как может показаться, потребуется соблюдение правил. На этом же этапе надо решить, на какой высоте и для каких приборов будут размещаться на кухне розетки.

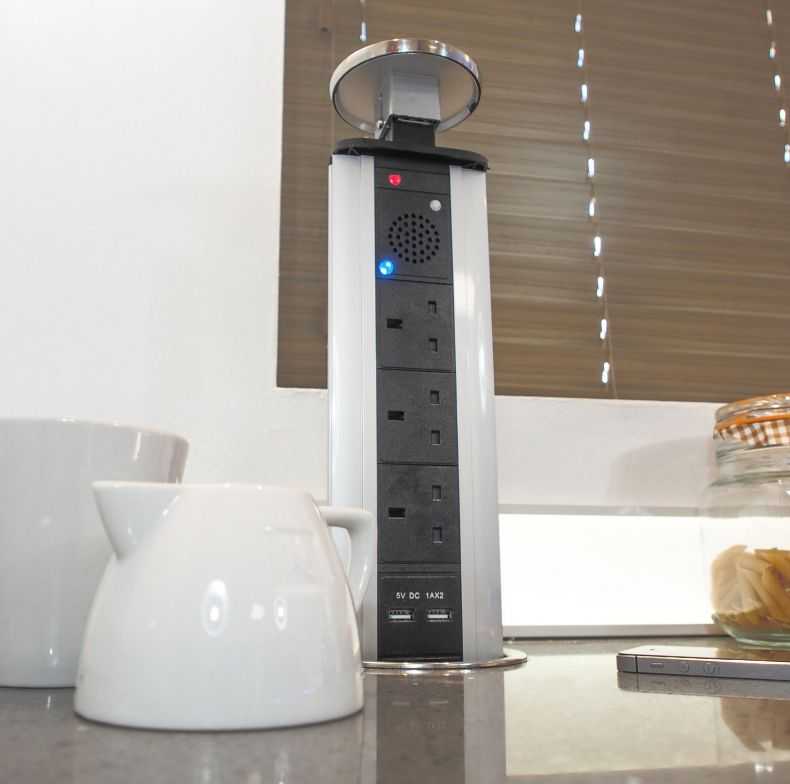

Выдвижные розетки

При наличии такой розетки, необходимость использовать удлинитель отпадает. Выдвижные модели встречаются любого положения. Отличаются повышенной стойкостью к пыли и влаге.

Розетки подобного типа особенно актуальны, когда в семье есть маленький ребенок. Потому что для него, они просто не доступны.

Скрытые розетки

Наилучший вариант для кухни. Установить модели данного типа можно непосредственно в столешницу или шкафчик, в любом положении.

Они оснащены пластиковыми блоками, которые надёжно защищают от попадания внутрь влаги и загрязнений.

Накладные розетки

Это стандартные модели, которые всем хорошо известны. Для их установки дробить стены нет смысла, а значит монтаж не повредит отделку стен, даже керамической плиткой

Накладные розетки не устойчивы к высокому напряжению, поэтому перед установкой важно рассчитать нагрузку

Оптимальным вариантом станет розетка с откидной крышкой, для защиты от влаги и пыли. Такие розетки, обычно заметны глазу, поэтому продумать нужно не только их расположение, но и дизайн.

Правила и нормы монтажа кухонных разъёмов

Для подключения крупной техники, потребуется наличие отдельных штекеров.
Важно следить за тем, чтобы общая мощность бытовой техники, подключенной к одному разъему соответствовала допустимым нормативам.
На кухонном фартуке разъёмы нужно располагать на высоте 15 сантиметров над уровнем столешницы.
Не следует располагать розетки над стиральной машинкой и другой крупной техникой, лучше всего монтировать их сбоку учитывая расстояние в двадцать сантиметров.
Для приборов с корпусом изготовленным из металла, необходимо предусмотреть заземление.

Система классификации

Кухонные розетки бывают четырех видов:

1. Угловые. Основное преимущество угловых розеток — возможность разместить в любом удобном месте. Это стык стен, пространство под навесным шкафом. Бывают одинарными и модульными, состоящими из двух-трех.
2. Выдвижные. Отличная альтернатива неудобному удлинителю. Внешне представляют собой выдвижной блок, устанавливаемый в столешнице или шкафах, где он защищен от брызг, пыли. Используется для подключения сразу нескольких электрических приборов.
3. Скрытые. Эти устройства можно встраивать в столешницу. По конструкции представляют собой несколько соединенных розеток. Часто имеют USB-разъемы для зарядки мобильных телефонов, планшетов.
4. Накладные. Установка розеток накладного типа отличается простотой. Они используются только при оборудовании открытой проводки.

Также эти изделия отличаются внешним видом, материалом корпуса, другими характеристиками.

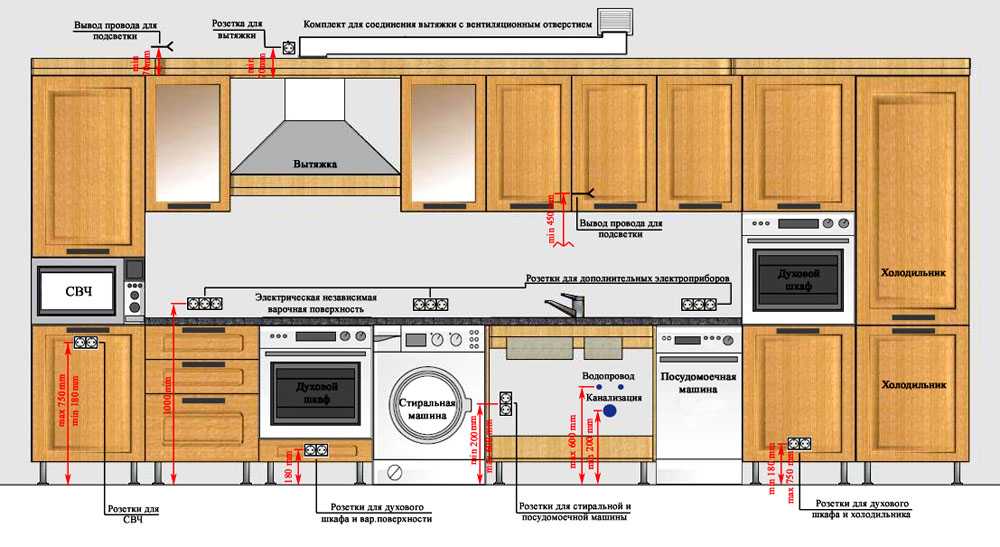

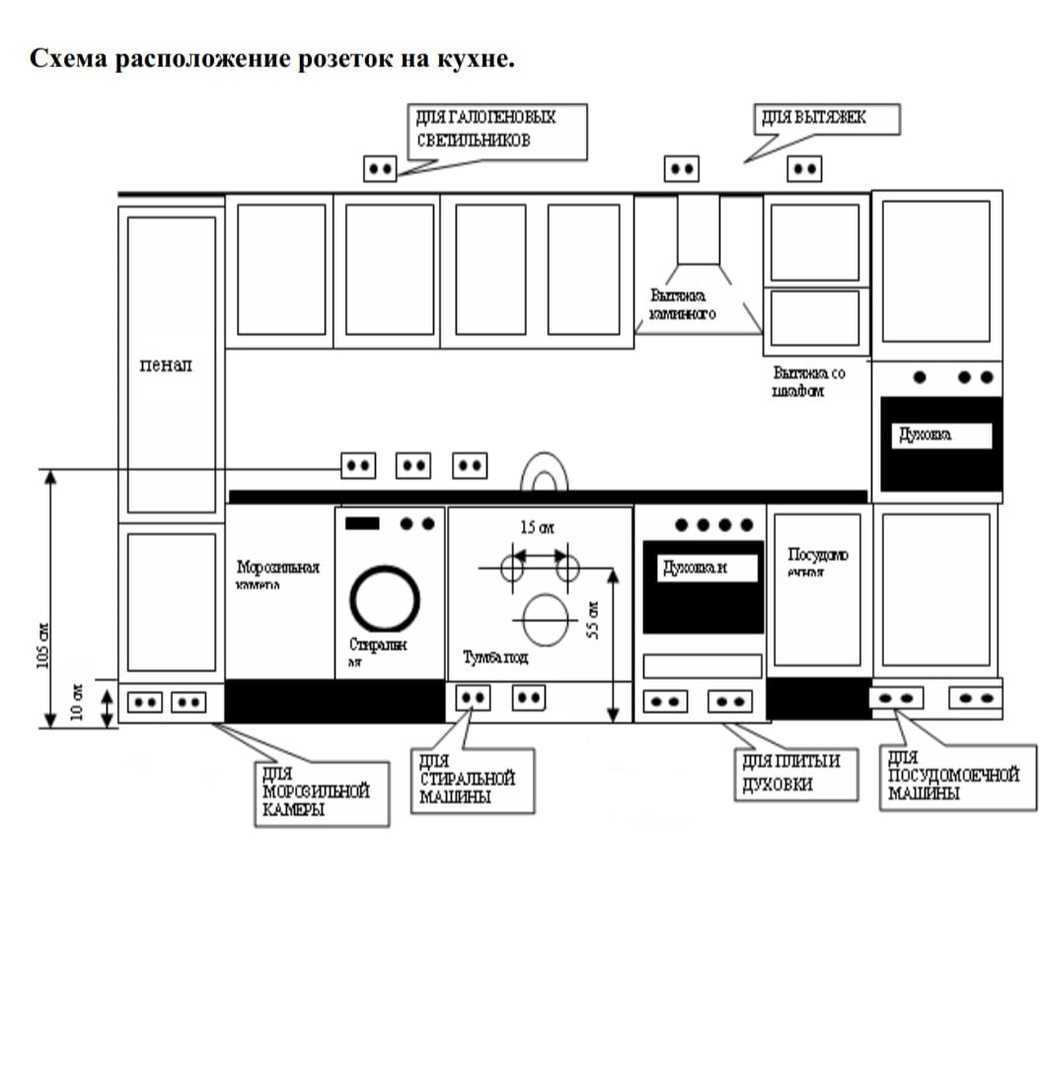

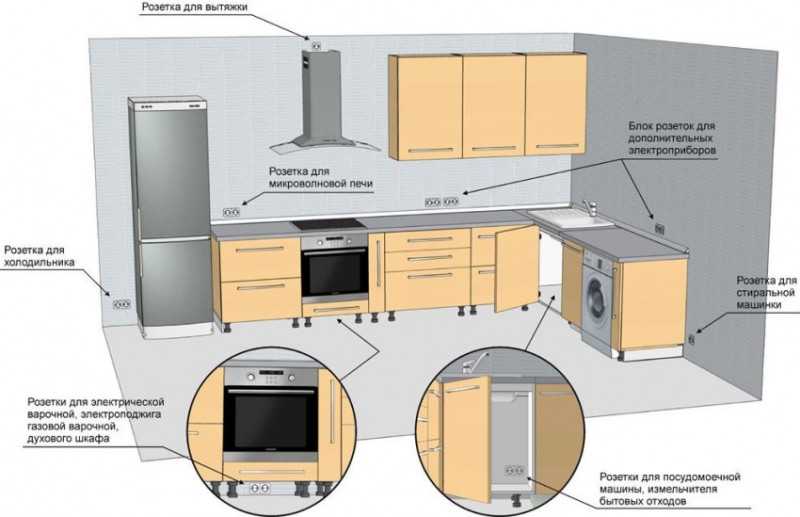

Схема размещения розеток на кухне

При установке новой кухонной мебели можно применять для работы готовую профессиональную схему. При отсутствии чертежа необходимо продумать план в соответствии с параметрами пространства.

При оформлении схемы расположения розеток на кухне учитываются размеры и конфигурация гарнитура. Составляется подробный чертеж мебели с параметрами, в том числе и мелких элементов (ящиков, полок), для точного плана источников электроснабжения под бытовую технику. Разметка начинается с крупных и встроенных приборов, которые не планируется перемещать. Следующим этапом отмечаются розетки от средних и компактных устройств; на чертеже указываются высота, габариты мест подключения.

План размещения электроприборов для безопасной эксплуатации регламентируется нормативной документацией. Стандарты расположения розеток описаны в ГОСТах 7396.1-89, 7397.0-89, 8594-80, данных из СНиП 3.05.06-85.

Основные требования регламентируют высоту установки розеток не более 2 м в высоту от напольного покрытия. Электроприборы размещаются на расстоянии не больше 1 м от разъема.

Согласно правилам техники безопасности, расположение розеток на кухне должно быть на достаточном расстоянии от пара и водных брызг, смен температурных режимов.

Проект и схема зависят от типа розеток, которые выпускают:

• накладными;
• угловыми;
• выдвижными;
• встраиваемыми (скрытыми).

Элементы накладного типа стандартные, оптимальны для подключения проводок открытого типа. Конструкции просты в установке, однако для кухонных помещений не являются самыми гармоничными.

Угловые конструкции для электропитания популярны в кухонных пространствах, т.к. функциональны, эргономичны. Элементы располагаются на стыках стеновых панелей либо стен и подвесных стеллажей. Разъемы для угловых зон могут быть одинарными либо состоящими из нескольких частей (модульными), позволяющими эффективно задействовать свободное пространство. Установка конструкций стандартная.

Изделия выдвижного типа являются усовершенствованными, применяются в качестве альтернативного варианта удлинителей. Подходят для единовременного подсоединения нескольких приборов бытовой техники. Конструкции часто скрыты внутри шкафов, столешниц и защищены от попадания воды, пыли, грязи.

Приборы встраиваемого типа популярны в современных интерьерах, эстетичны, позволяют эффективно использовать пространство. Блоки устанавливают в столешницы, шкафы, стеновые панели. Конструкции скрыты, при необходимости выдвигаются.

Помимо стандартных систем в просторных кухонных блоках, существует потребность в дополнительных розетках под выходы для видео- и аудиоприборов, гаджетов.

Какими бывают розетки для кухни: 4 популярных типа

Существует несколько разновидностей розеток, которые широко используются в процессе обустройства кухонного пространства. Рассмотрим преимущества и недостатки каждого решения:

накладные розетки – это самый простой вид, который широко используется в комнатах, но не слишком хорошо подходит для кухни. С одной стороны, они наиболее доступны и просты в монтаже. Но при этом, они больше подходят для открытых проводок;

Современные типы розеток позволяют оформить интерьер кухни не только удобно, но и со стилем

• угловые розетки для кухни – этот вариант отличается особым удобством. Такие элементы можно разместить на стыке стен или стены и навесного шкафчика. При этом можно приобрести одинарные или модульные конструкции, которые состоят из двух или более частей. Монтировать их ничуть не сложнее, чем самые обычные накладные розетки, а купить угловые розетки для кухни стоит еще и потому, что они позволяют с пользой использовать пространство, которое обычно пустует;
• выдвижные розетки – это более продвинутый вариант, который является достойной альтернативой удлинителям, и позволяют одновременно подключить несколько электроприборов. Обычно их скрывают в столешнице или в шкафчике, чтобы защитить от воздействия пыли и влаги;
• встраиваемые или скрытые розетки –наиболее эстетичный из всех возможных вариант. Обычно это выглядит как блок из нескольких розеток, который встроен в столешницу. Привлекательности добавляет то, что обычно блок не видно до того момента как он вам не понадобится, а при легком нажатии он выдвигается, позволяя подключить приборы.

Одним из современных гаджетов на кухне является модульный блок с движущимися розетками

Схема розеток на кухне: сколько их нужно?

Рассчитать необходимое для кухни количество розеток несложно. Все, что нужно сделать – подумать, какими электроприборами вы будете пользоваться и сделать запас, примерно 20-25%. В основном, список обязательных электроприборов, которым нужно питание от розетки, выглядит следующим образом:

• вытяжка;
• плита, если она электрическая или имеет электроподжиг (иногда газовая поверхность укомплектована электрической духовкой);
• крупная бытовая техника, к которой относится холодильник, стиральная машина, иногда телевизор;
• мелкая и встроенная техника по типу микроволновки, чайника и т. д.

Количество розеток на кухне необходимо просчитать заранее, подумав сколько приборов будет использоваться

Сосчитав все предметы, добавьте запас, который позволит вам без проблем использовать те приборы, которые возможно, появятся в будущем. Конечно, дополнительные розетки – это дополнительные траты, однако, стоит понимать, что в дальнейшем просто добавить недостающие не получится, и в лучшем случае придется использовать удлинители, что только создаст дискомфорт.

Этап первый: планирование

Конечно, нельзя нарисовать идеальную картинку будущей кухни у себя в воображении и начать воплощение своих замыслов, действуя по наитию. Чтобы решить, на какой высоте ставить розетки на кухне, предварительно нужно предусмотреть расположение мебели и электроприборов, которые будут там находиться.

После этого необходимо определиться с мощностью этих приборов и рассчитать количество розеток, которое смогло бы обеспечить комфортное подключение всех потребителей. Теперь можно приступить к составлению принципиальной схемы.

Составление электрической схемы

Никто не призывает подготавливать полномасштабный инженерный проект с соблюдением всех требований технического черчения. Пусть это будет элементарный эскиз, предусматривающий:

• Точки электрического питания по индивидуально проложенной линии;
• Количество обычных розеток;
• Количество автоматических выключателей;
• Способы укладки электрической проводки;
• Электрическая схема коммутации.

Такой набросок окажется полезным во время приобретения необходимых приспособлений и устройств, а также поможет в подсчете метража проводов, кабелей и их сечения для устройства электропроводки.

Уровни расположения электрических точек

Рекомендуется условно разделить рабочую стену на три уровня, чтобы распределить, на какой высоте делать розетки на кухне:

• Нижний – для подключения стационарных и самых мощных предметов бытовой техники: варочной панели с духовым шкафом, холодильника, стиральной и посудомоечной машин;
• Средний – для коммутации электроприборов, применяемых для приготовления пищи: мультиварки, кухонного комбайна, тостера, электрочайника и других кухонных устройств;
• Верхний – для включения дополнительных приспособлений: вытяжки, элементов подсветки.

Кроме того стоит позаботиться об устройстве розетки поблизости обеденного стола.

Расчет подготовительных работ по укладке проводов

Выбирая высоту установки розеток на кухне, нужно определиться со способом прокладывания проводов. Их существует несколько, но самыми популярными считаются следующие:

• В каналах плинтуса;
• С помощью пластиковых коробов;
• Через канавки, проделанные непосредственно в стене.

Последний способ самый трудоемкий, потому что предполагает штробление паза, прокладывание провода, оштукатуривание и декорирование следа на рабочей стене.

Зная путь пролегания проводки, с учетом высоты розеток на кухне от пола, можно более точно просчитать, сколько нужно провода сечением 2,5 кв. мм для подключения простых розеток, сколько нужно кабеля сечением 6 кв. мм для прокладки индивидуальной линии к электрической плите (встраиваемой поверхности) и духовому шкафу.

Рассматриваем варианты розеток на кухне

Прежде чем думать о расположении
розеток на кухне, схеме и высоте, необходимо определиться с типом изделия.
Рассмотрим три варианта:

1.
Накладная розетка

Накладные розетки наиболее привычны и
просты в установке. Однако они очень бросаются в глаза, поэтому в современных
кухонных интерьерах встречаются все реже. Ещё один минус в том, что эти
элементы могут мешать перестановке мебели.

Перейдем к обсуждению преимуществ
накладных розеток:

• Их легко монтировать, не нарушая
целостность плитки и кухонных фартуков.

• Монтаж компонентов не всегда
требует штробления стен.

• Копии с перезаписью легко и быстро
восстанавливаются.

После снятия накладного изделия на
стене останется небольшое отверстие под саморез, которое легко замаскировать.
Поэтому, если вы планируете в ближайшее время пройти капитальный ремонт,
возможно, вы захотите выбрать этот тип розетки.

2.
Угловая розетка

Угловая розетка предназначена для
размещения между соседними поверхностями. Например, столешницы и стены, полы и
шкафы, стены. Изделие имеет эффектный внешний вид и отлично впишется в любой
интерьер.

Чаще всего такие модели изготавливаются
из качественного пластика, поэтому их корпуса хорошо выдерживают нагрузки. В
зависимости от конструкции угловые розетки бывают многомодульными, двойными или
одинарными. Они так же просты в установке, как и традиционные накладные
розетки.

3.
Скрытая розетки

Ещё один популярный тип розетки –
скрытая. Они также известны как встроенные, поворотные или телескопические. Они
имеют удобный, почти невидимый дизайн.

Чаще всего такие изделия встраиваются
в столешницы или мебельные фасады. Выдвижной экземпляр крепится на стенке
кухонного шкафа. В этом случае розетки представляют собой несколько отсеков в
одном корпусе.

Преимущества скрытых розеток:

• Эти розетки не занимают полезную
площадь. Их можно встраивать в любую поверхность: стены, столешницы, мебельные
панели и даже полы. Получите чистый дизайн без выступающих компонентов и
проводов.

• На основном корпусе устройства
имеются различные разъемы для подключения гаджетов. Например, плеер, телефон,
планшет. Вы можете заряжать свое устройство, не занимая отдельный отсек в
розетке.

• Скрытые розетки более безопасны,
чем потолочные. Предназначен для предотвращения попадания жидкостей и
предотвращения извивающихся детей.

Однако есть у этих продуктов и
недостатки. Во-первых, блоки со временем расшатываются, поэтому необходимо
периодически укреплять конструкцию. Второе неудобство – сложность подключения
устройств с боковыми штекерами. В этих случаях провода будут упираться в
столешницу или верхнюю крышку блока розеток.

Кстати, для фабрика «Кедр» для подобных целей производит прекрасные столешницы 38 мм. Они сделаны из очень прочного и влагостойкого материала. В такой столешнице легко сделать отверстие и установить розетки!

Советы и рекомендации при расположении и установке розеток

При монтаже электропроводки и розеток на кухне стоит учитывать некоторые тонкости, знание которых поможет обезопасить от перегрузок в сети, коротких замыканий, перегревов поверхности розеток:

монтаж розеток при возможности лучше осуществлять на расстоянии 2-2,5 м друг от друга;
при определении вида и количества розеток над рабочей поверхностью стоит заранее определиться с тем, какие устройства будут использоваться здесь;
все виды электрических работ лучше осуществлять на стадии ремонта до проведения отделочных работ;

Комплекты встроенной бытовой техники стоит обеспечить отдельным УЗО (устройством защитного отключения). Оно надежно защищает от пожара из-за нарушения изоляции и от поражения током;
необходимо предусмотреть отдельную розетку для подключения дополнительных источников освещения;

в кухне должно быть достаточное количество розеток, наружных, встраиваемых, выдвижных, накладных. Встройка может осуществляться в навесных и напольных шкафах, ящиках, в столешнице или обеденном столе. При встроенной мебели удобнее использовать внутренние розетки;
для стиральной и встраиваемой посудомоечной машины можно выделить в одну группу при наличии дифференциального автомата, рассчитанного на 20 А или УЗО при общей мощности не более 4 кВт. Однако включать два этих устройства одновременно нельзя;

при том, что потребляемая холодильником мощность не очень велика, желательно выделить для него отдельную линию;
при установке отдельно стоящей настольной духовки розетки следует размещать в пространстве под духовкой на высоте около 10 см от уровня пола.

Выбор надежной схемы электропроводки, приобретение современных розеток, УЗО и дополнительных аксессуаров для монтажа потребует определенных затрат. Как подключить потолочную островную вытяжку читайте здесь.

Новые розетки могут потребовать прокладки надежной и безопасной проводки, которую нужно осуществлять до проведения отделочных работ и установки мебели.

Но какой бы ваша кухня ни была, она все же имеет несколько розеток, даже если их не видит

Розеток много не бывает. Чем больше точек питания для тех устройств, которыми насыщена любая кухня, тем лучше. А если они надежно защищены от жидкости и грязи, установлены и расположены в наиболее рациональных для этого местах и доступ к ним постоянно открыт, вашу кухню можно считать идеальной. В рамках этой темы полезно прочитать и о том, что такое встраиваемые розетки в столешницу, в фартук и  о размерах посудомоечных машин.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Общие требования

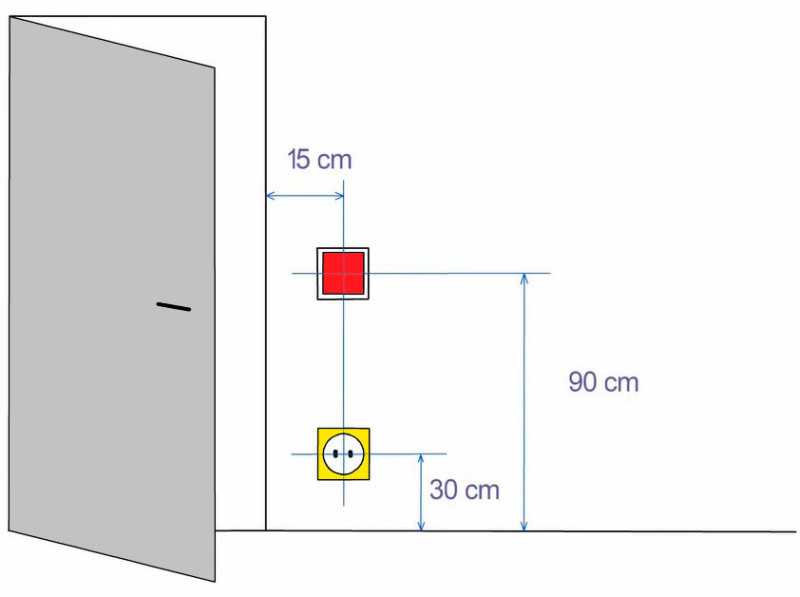

По негласно установленному стандарту (ни в одной нормативной документации он до сих пор нигде не прописан) розетки в жилых помещениях размещаются на высоте 30см от пола.

Правило
При этом запомните, все габаритные расстояния всегда указываются именно до ЦЕНТРА розетки или выключателя.

Правильно:

Неправильно:

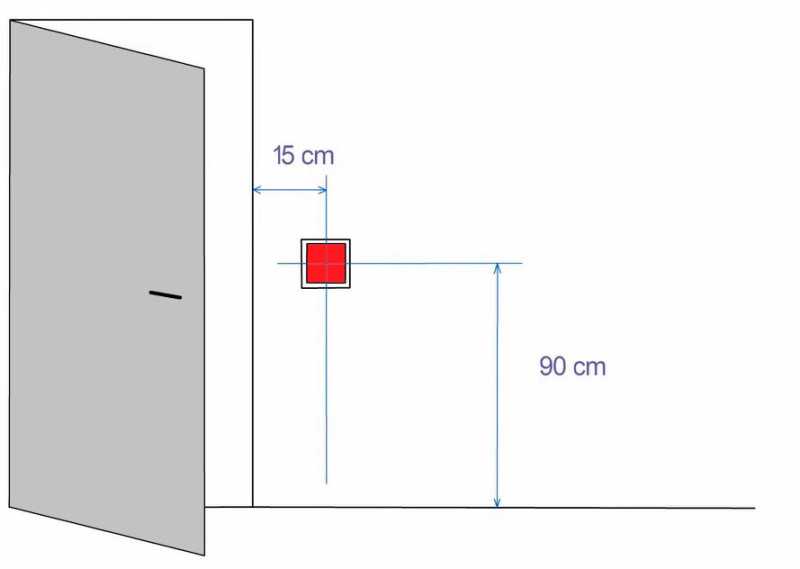

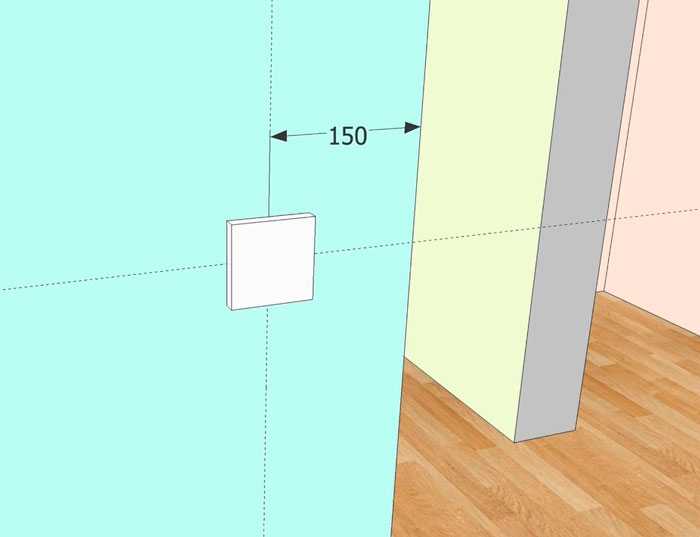

Выключатель ставится сразу при входе в комнату с той же стороны, что и дверная ручка.

Правило

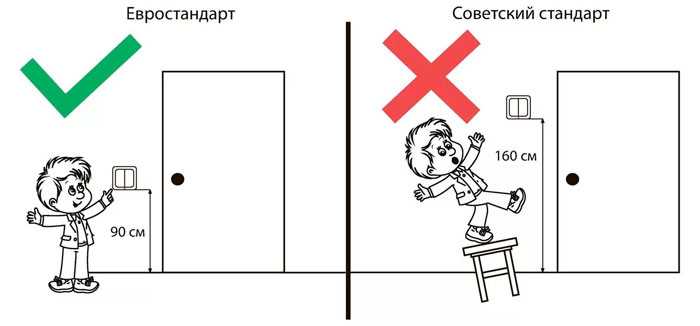

Выключатели нельзя располагать по “советскому стандарту” на уровне плеча, мотивируя это тем, что якобы дети будут с ними постоянно играться.

Нормативная высота установки выключателя света – 90см от ЧИСТОВОГО пола.

Никогда не соглашайтесь подтверждать у строителей данную высоту, стоя на ЧЕРНОВОМ полу.

При этом, если ВСЕ члены семьи высокого роста (от 180см и выше), выключатель допускается поднять на 5см.

Если НЕ все члены семьи “дяди Стёпы”, то нужно оставить стандарт в 90см. Потому что высоким людям гораздо легче чуть-чуть наклониться, нежели людям среднего роста чуть-чуть подогнуть кисть вверх.

Правило
В выключенном положении у выключателя должна выступать верхняя часть клавиши, а во включенном – нижняя.

Почему именно так, а не иначе? Потому что когда вы входите в комнату, вашей руке гораздо удобнее нажимать на выключатель чуть выше, а когда выходите, наоборот – придавливать его нижнюю часть.

Посмотрите на разницу положения рук при этом, и вы все поймете интуитивно.

Данное правило касается только обычных выключателей, и не применимо к проходным или перекидным.

Чтобы обеспечить достаточное место для дверного наличника, выключатель отодвигают на расстояние 15см от чернового края дверного проема.

А вот так может выглядеть двойное “бинго” при монтаже без проекта и соблюдения расстояний (выключатель на высоте уровня плеч, да еще и за шкафом)

Если проем слишком узкий и между наличником и соседней стенкой практически нет места, выключатель располагают на соседней стене.

Сразу под выключателем можно запланировать розетку под пылесос (если у вас нет хорошего робота-пылесоса).

Эта розетка должна быть соосна выключателю.

Правило
Если у вас в ряду будет стоять несколько выключателей, “пылесосная” розетка все равно должна оставаться соосной первому выключателю.

Никуда сдвигать ее не нужно.

Правило
Два одноклавишных выключателя ВСЕГДА лучше одного двухклавишного.

И уж тем более три одноклавишных ГОРАЗДО лучше одного трехклавишного.

Кто хоть раз пытался попасть пальцами в эти узкие клавишки, и включал свет совсем не там, где хотел, сразу поймет, о чем речь.

Вот вам в помощь разметочная сетка для монтажа сразу нескольких выключателей в ряд.

Также по углам комнаты рекомендуется ставить двойной блок розеток.

Даже если сегодня они вам не нужны, при появлении новых эл.приборов вы не будете ломать себе голову, куда же их подключить.

А еще в некоторых странах есть рекомендация размещать все розетки вдоль длинных стен с шагом не более 360см.

Это требование позволяет на 100% избавиться в доме от любых удлинителей и переносок.
