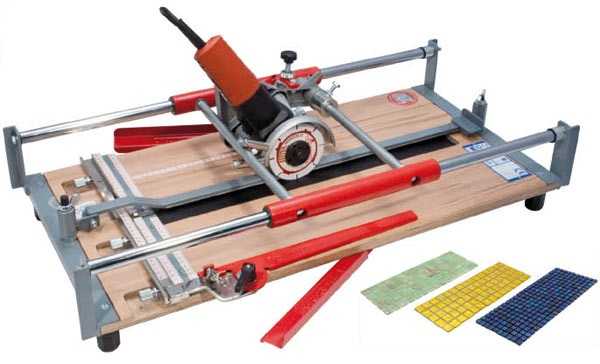

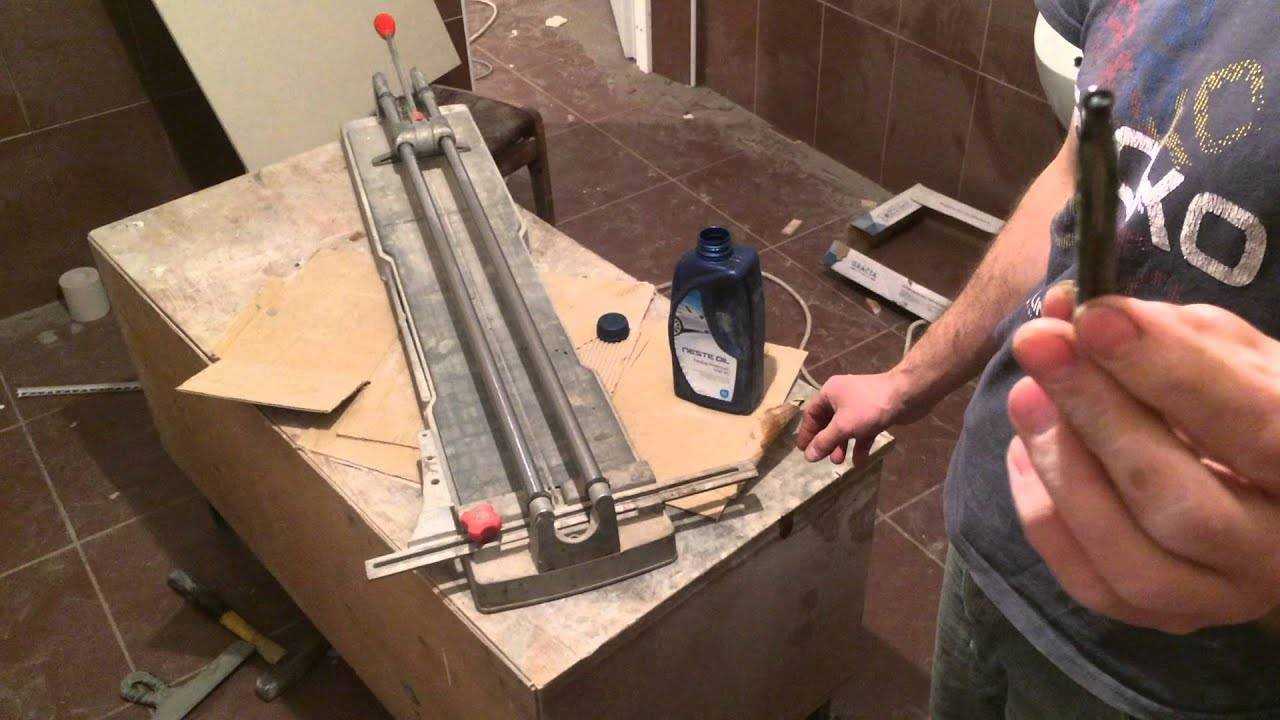

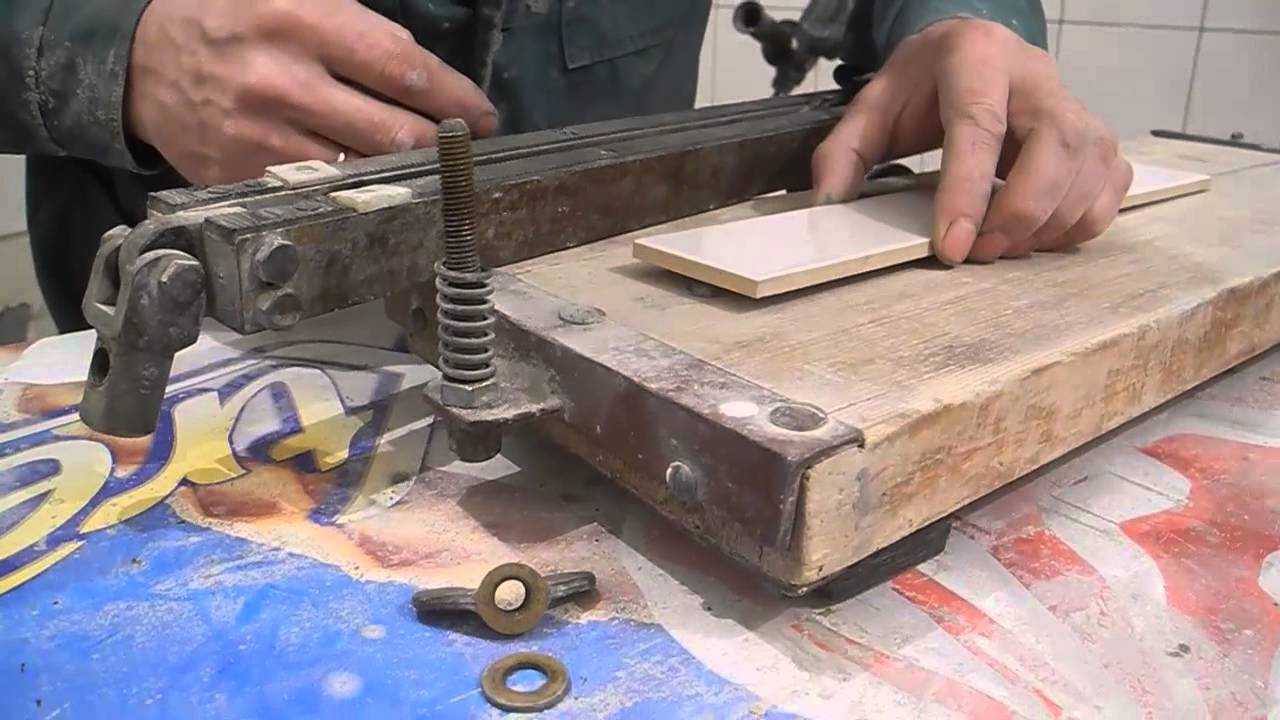

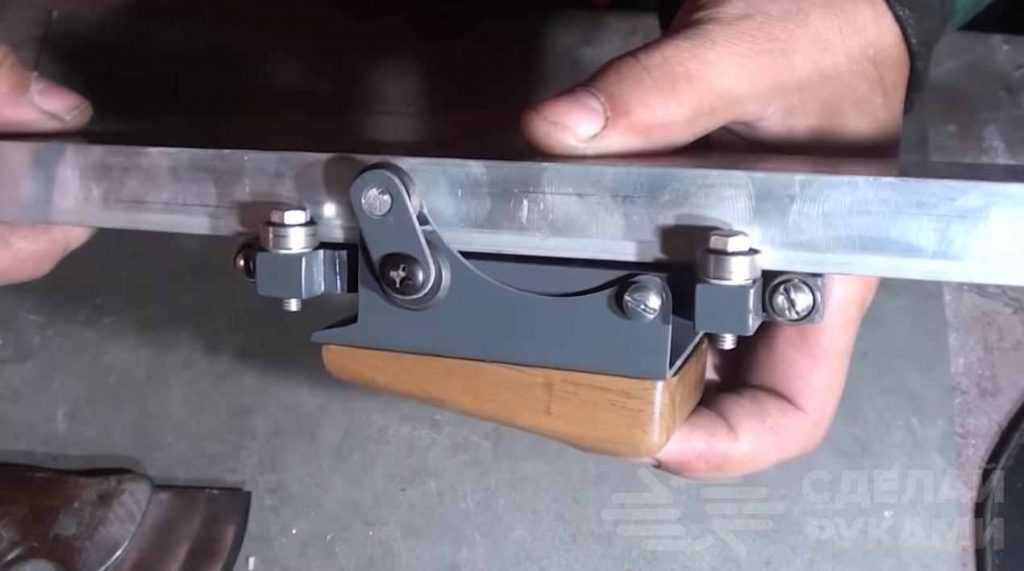

Как сделать плиткорез из болгарки своими руками

Какие достоинства и недостатки есть у самодельных станков из болгарок

Есть у рассматриваемых самоделок некоторые достоинства и недостатки, о которых также нужно знать каждому, кто задался целью сделать отрезной станок из УШМ. К достоинствам можно отнести:

Имея в гараже стационарный станок, можно быстро, а главное качественно разрезать разные материалы
Получение качественного и ровного реза, что делает устройство совершенным
Дешевизна — если есть болгарка, то затраты на изготовление станка будут минимальными

Теперь выясним, какие есть недостатки у рассматриваемого самодельного устройства:

Низкая надежность — даже при самом грамотном подходе, не исключается вероятность того, что человек может получить разные травмы только по причине работы на таком самодельном оборудовании. Чтобы обезопасить себя, нужно работать в защитном обмундировании
Сложность транспортировки устройства — все зависит от его размеров и веса. Только если станок называется стационарным, то предназначен для эксплуатации только в одном месте

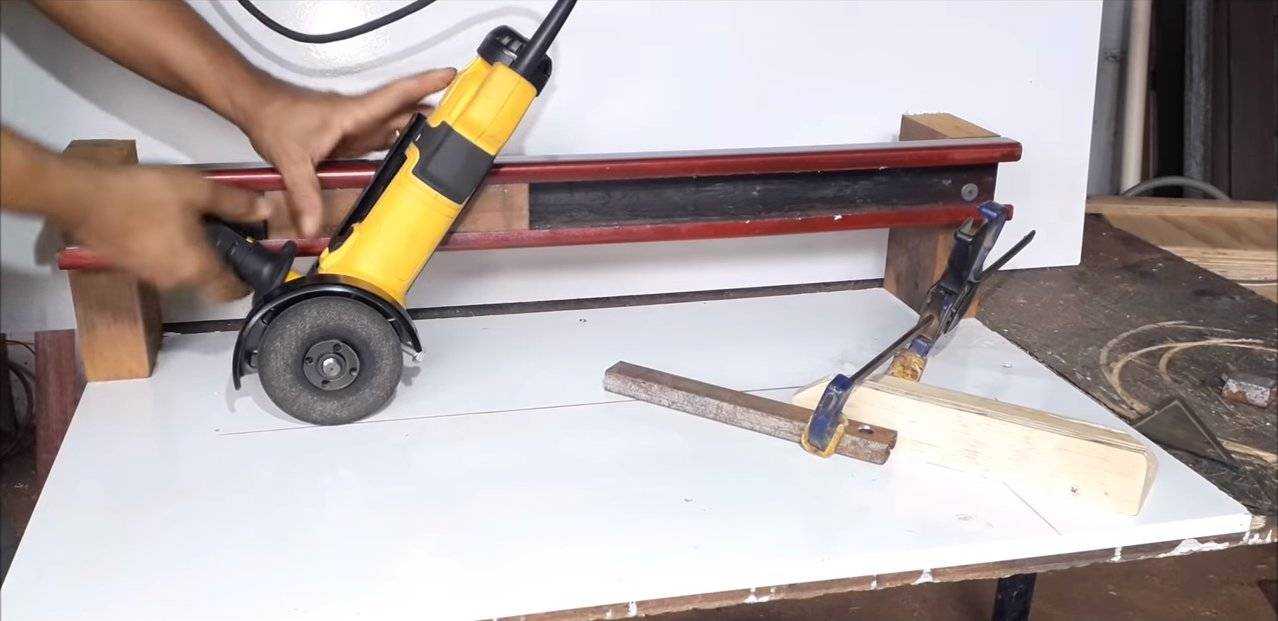

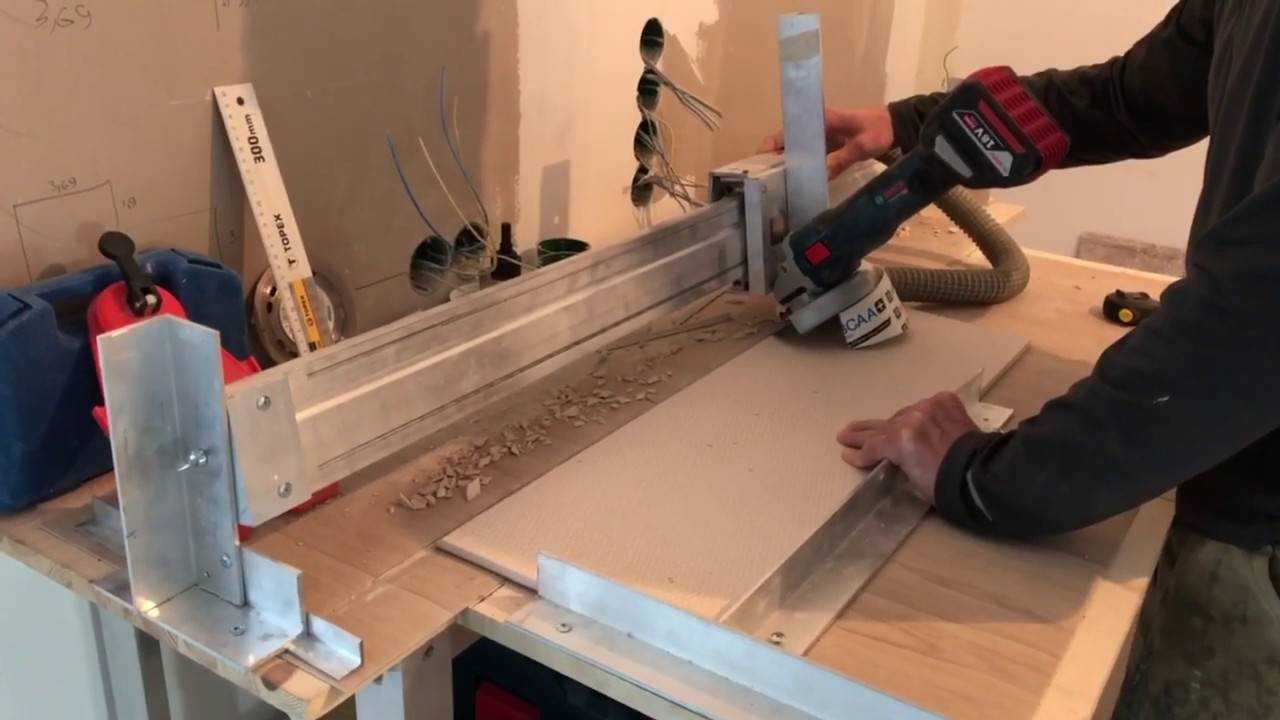

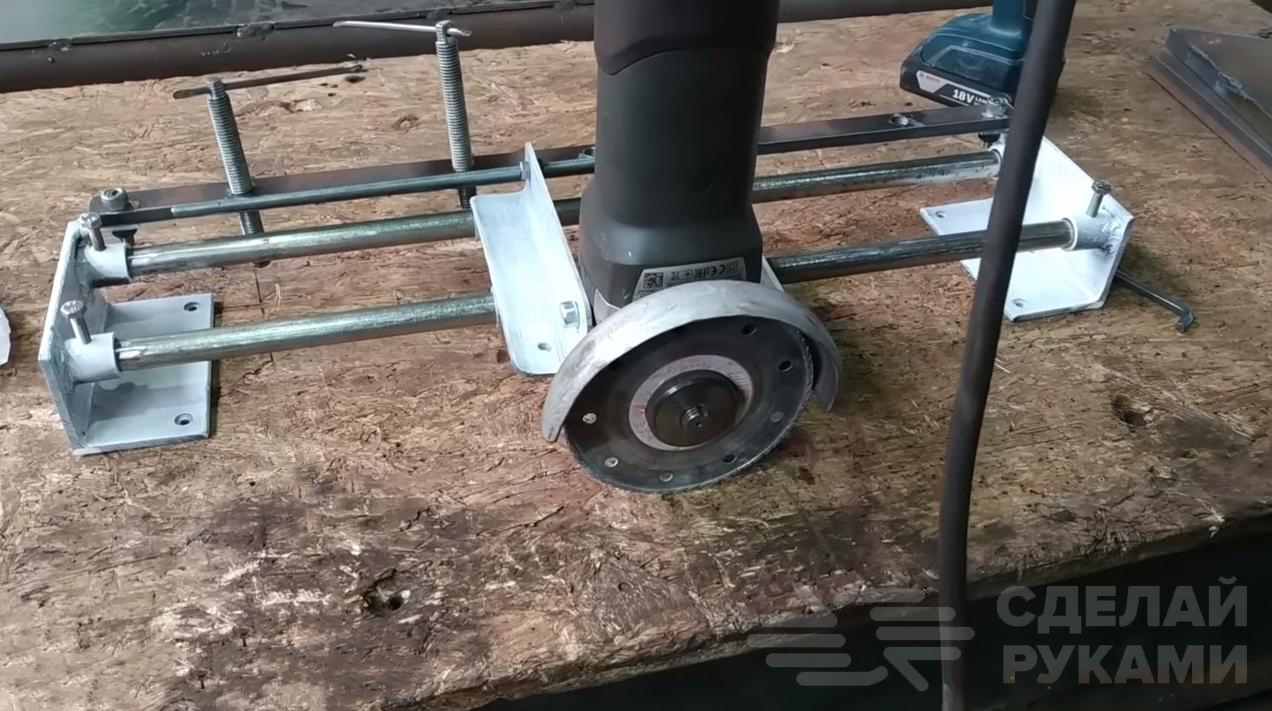

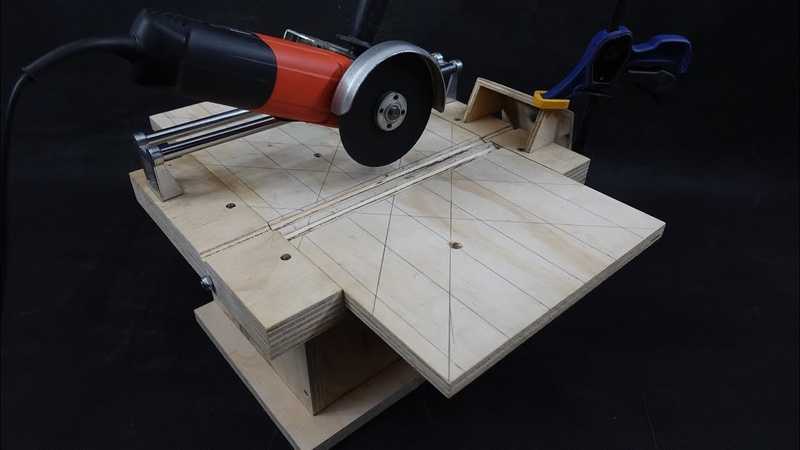

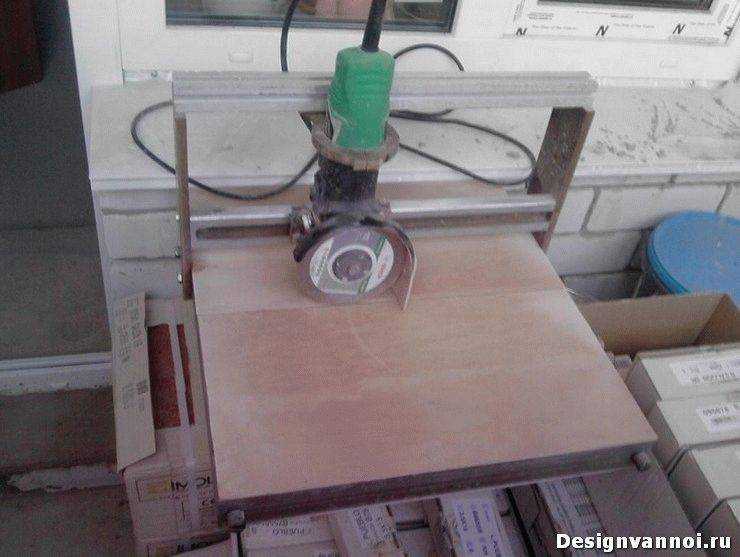

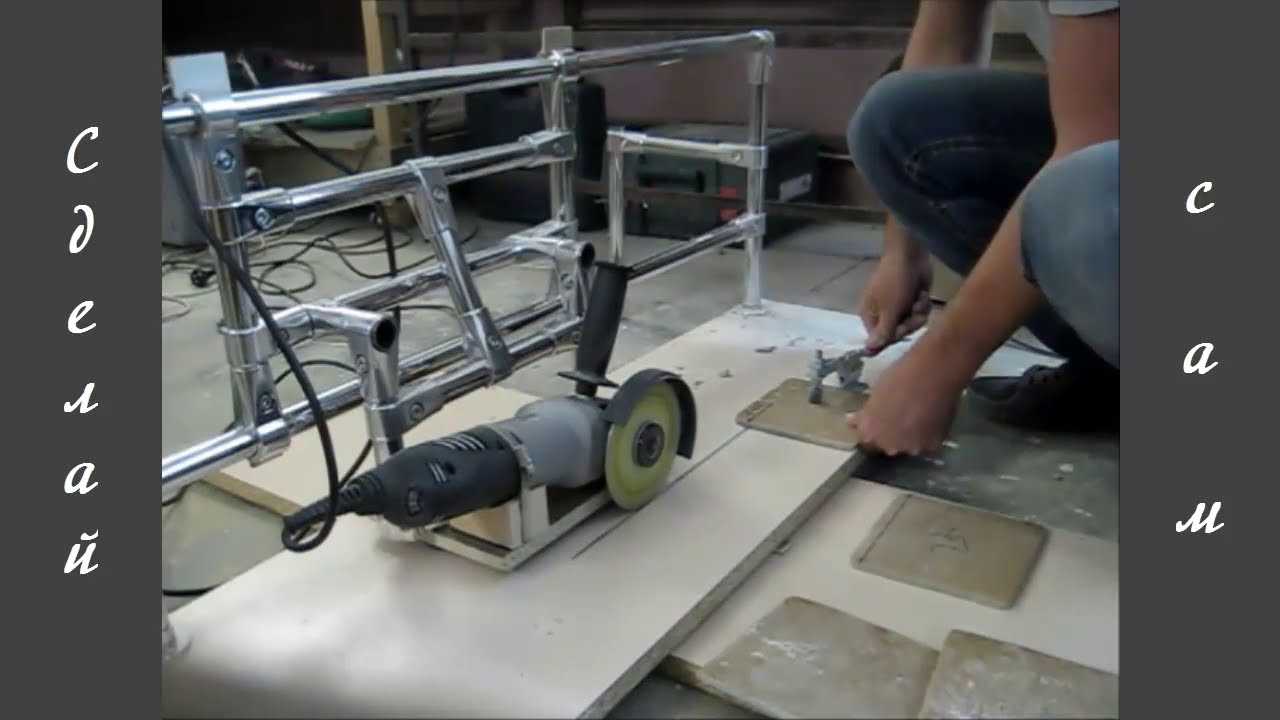

Если уж получилось изготовить рассматриваемый тип оборудования, то разобраться с правильностью его эксплуатации не составит труда. Уже при первом испытании инструмента можно ощутить, насколько эффективной является его работа. Ниже приведена подборка фото, на которых показаны варианты самоделок отрезных станков из болгарок. Кроме того, такой инструмент, как УШМ таит в себе еще очень много интересных идей для расширения функционала, но это уже совсем другая история.

https://youtube.com/watch?v=BthXgs0WBbs%3F

Публикации по теме

Изготовление токарного станка из дрели самостоятельно

Делаем роликовые ножницы самостоятельно из подшипников

Как самому изготовить трубогиб дома из подручных материалов идеи инструкция и описание

Изготовление самодельных тисков или как сделать зажимной инструмент в домашних условиях

Выбор станка для резки

Если решено купить станок для резки своими руками, то следует знать о его технических характеристиках.
Основные параметры — это мощность, диаметр рабочих дисков, длина, глубина и угол реза

Также следует обратить внимание на погрешность, характеризующую точность и качество реза, и комбинацию возможных форм. Практически все современные модели могут пилить кирпич под углом до 45 градусов

Плюсы использования станка для резки кирпича: высокая скорость, точность распила, минимальное количество пыли. Минусы: сравнительно высокая стоимость станка.

Необходимо обратить внимание на объем емкости для охлаждающей жидкости. Если такая емкость очень маленькая, то постоянно придется доливать жидкость

А это требует дополнительное время, придется постоянно отвлекаться. Это очень неудобно. Для удобства перемещения станка его оснащают колесами. Однако некоторые модели могут быть без них. Следует обратить на это внимание.

Немаловажный фактор — производитель. Высоким качеством отличается оборудование европейских производителей. Некоторые китайские модели тоже могут похвастаться хорошим качеством и при этом невысокой ценой.

Для резки кирпича требуется очень прочный режущий инструмент, прочнее, чем камень. Это могут быть диски алмазные, топазные или из других корундов. Изобретение искусственных алмазов сделало алмазные диски гораздо доступнее, купить их может более широкий круг потребителей. Алмазные круги могут производиться различными методами. Способ изготовления влияет на долговечность и качество режущего инструмента. Существуют следующие способы производства дисков:

Гальванический. Диски обладают высокой производительностью, низкой стоимостью, но при этом малым сроком службы.
Холодное прессование (спекание). Получаемый инструмент отличается низкой стоимостью и коротким сроком службы.
Горячее прессование. В результате получается диск высокой прочности с длительным сроком службы, однако его режущие свойства не так хороши.
Серебряная пайка. Самый эффективный метод. В результате алмазные диски отличаются высокой прочностью, производительностью и длительным сроком службы. Единственный недостаток — низкая стойкость к высокой температуре, поэтому необходимо использовать жидкостное охлаждение.

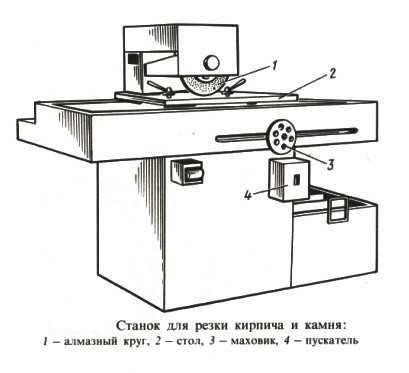

При возведении какого-либо объекта не обойтись без применения специальных технических устройств. Современные строители используют разнообразное оборудование, значительно облегчающее и ускоряющее процесс. Среди необходимых на стройке аппаратов присутствуют станки для нарезки кирпичей и других материалов. Они удобны, легки, справиться с ними могут даже новички без опыта.

Станок, с помощью которого нарезают кирпич, с легкостью помещается в машине, так что транспортировка его не доставит хлопот. Он также подходит для резки любого природного камня и стройматериала, будь то керамика, бетон, известняк или тому подобное. Незаменим при обработке небольших блоков сырья, облицовочной плитки.

Выбор станка для резки

Если решено купить станок для резки своими руками, то следует знать о его технических характеристиках. Основные параметры — это мощность, диаметр рабочих дисков, длина, глубина и угол реза

Гальванический. Диски обладают высокой производительностью, низкой стоимостью, но при этом малым сроком службы.
Холодное прессование (спекание). Получаемый инструмент отличается низкой стоимостью и коротким сроком службы.
Горячее прессование. В результате получается диск высокой прочности с длительным сроком службы, однако его режущие свойства не так хороши.
Серебряная пайка. Самый эффективный метод. В результате алмазные диски отличаются высокой прочностью, производительностью и длительным сроком службы. Единственный недостаток — низкая стойкость к высокой температуре, поэтому необходимо использовать жидкостное охлаждение.

Как пользоваться режущим станком

Работать с оборудованием достаточно просто. Для этого необходимо подготовить рабочее место, собрать и установить станок. Перед тем как пилить кирпичную стену или отдельные элементы строительного материала, необходимо осуществить разметку поверхности, требующей обработки.

Для установки рабочей поверхности перед резкой ее необходимо закрепить под нужным углом. После этого к размеченному участку подводится круг для резки. Далее можно включать питание, выбирать скорость вращения алмазного диска, в результате которого кирпич должен плавно разрезаться.

Несмотря на то что прибор для резки кирпича обладает массой достоинств, его не всегда будет целесообразно использовать. Его стоимость является достаточно высокой, поэтому резку материала в малых количествах лучше оставить для болгарки или циркулярной пилы. Шамотный кирпич лучше резать специальным бензорезом. Приобретать станки рекомендуется специалистам, которые постоянно выполняют подобные работы в больших объемах.

Стационарный станок, позволяющий осуществлять обработку стройматериалов, является альтернативой болгарке, используемой для резки шамотного кирпича или облицовочного камня. Любые приборы для обработки заготовок должны поставляться на рынок с инструкцией. Работы на станке осуществляется поэтапно:

производится разметка заготовки;
изделие устанавливается под требуемым углом;
круг прибора пододвигается к рабочему месту;
включается двигатель, выбирается скорость вращения;
режущий элемент приводится в быстрое движение и осуществляется процесс резки.

Огнеупорный кирпич можно разрезать с помощью станка, на котором установлен сегментный алмазный диск. Основное преимущество при работе со станком для обработки кирпича состоит в том, что мастеру необходимо принять положение, позволяющее вести тщательное наблюдение над процессом резки. Материал должен подвергаться правильной обработке, поэтому точность и качество выполнения работы необходимо постоянно контролировать.

Модели станков для резки металла

Продаваемое оборудование оснащается поворотной столешницей для резки под разными углами. Самоделки изготавливаются в двух вариантах: поворотными под углом 45° и неповоротными. Для каждого варианта в интернете можно найти чертежи отрезного станка из болгарки своими руками с полной деталировкой.

Поворотное устройство

Для изготовления в таком варианте станка понадобится:

УШМ;
стальной уголок на 50 и на 40;
труба для водопровода с условным проходом Ду32 и 25;
труба профильная 15х15, 20х20; 25х25;
стальной лист толщиной 4 мм;
закрытые или полузакрытые радиальные подшипники 202 — 2 штуки, упорный подшипник 8102;
шпилька М14;
метизы М6, М8 и М14;
дверная пружина;
жесть или оцинковка.

Порядок изготовления:

Отрезать от 50-го уголка два куска.
Просверлить в них отверстия. Диаметр отверстий 14 мм .
Получившиеся детали прикрепить к болгарке болтами к местам крепления рукояток.
В таком положении сваркой в двух местах прихватить уголки. После чего, открутив от болгарки, окончательно проварить.
Для изготовления каретки необходимо от трубы Ду32 отрезать кусок.
Из трубы Ду25 отрезать заготовку, меньшую по длине на высоту двух подшипников.
Впрессовать один 202 подшипник в трубу Ду32.
Вложить в нее отрезок Ду25.
Забить второй подшипник.
Сваренные уголки и каретку соединить шпилькой М14.
Стойки для надежности изготавливаются из 50-го уголка. Для получения одинакового размера обоих деталей их необходимо стянуть струбцинами. В данном состоянии следует просверлить отверстия.
Стойки прикручиваются к каретке.
Из профильной трубы 20х20 вырезать две тяги оптимальной длины и ручку.
Для основания достаточно листа в 4 мм и размером 600х600 мм.
Сварить конструкцию.
Прорезать в листе паз для выхода круга.
Закрепить возвратную пружину.
Зажим в виде тисков можно изготовить из шпильки куска трубы 20х20 и гаек. Гайки привариваются к основанию. Шпилька, вращаясь, перемещает трубу вперед, осуществляя зажим.
Для удобства вращения можно сделать маховичок, приварив длинный болт.
Кожух изготавливается по шаблону. Две зеркальные выкройки.
Каркас нарезается из уголка, к которому винтами М6 закрепляются выкройки.
Кожух закрепляется на штатные отверстия.
Для крепления на верстаке в основании сверлятся два отверстия под болты М8.

Вариант неповоротный

В отличие от первой модели, данная конструкция более сложная в техническом плане. Она имеет регулирование вылета ушм. Такую возможность она получила из-за использования автомобильных стоек машины.

Ввиду тонкого каркаса стоек необходимы кронштейны, в которые вставляются амортизаторы. Диаметр трубы подбирается под конкретные амортизаторы. Станина для болгарки своими руками, чертежи которой представлены, изготавливается из уголка. Остальные заготовки изготавливаются согласно чертежам.

Сварку конструкции следует производить полуавтоматом. Высота шва при этом минимальна, и нет необходимости в дальнейшей зачистке. Для облегчения хода механизм собирается на подшипниках. При этом исключается люфт и заклинивание. Высоту подъема болгарки ограничивает поперечина и шпилька. Откручивая гайку, амортизаторы поднимают механизм кверху. Это обеспечивает использование ушм разных моделей.

Для пиления труб под углом конструкция оборудуется поворотным столом. Жесткое крепление трубореза обеспечивает точный рез, а необходимый угол обеспечивает поворотный механизм, который требуется закрепить в нужном положении.

Модернизация молотка

Распространенное явление — деревянная рукоять, выпадающая из-под удара молотка. Один из способов надежно удерживать ручку — сделать надрез на верхнем конце ручки. Держатель вставляется в гнездо молотка. Разрез заполнен клеем «Момент». В паз вбивается деревянный клин.

Чтобы при работе не искать гвозди, а тем более не удерживать их зубами, в рукоятку молотка снизу вклеен круглый магнит. Магнитные гвозди всегда под рукой. опасно случайно упасть с руки на высоте. Чтобы этого не произошло, в ручке проделывается отверстие, через которое продевается трос. Ремень сотрудника заправлен в петлю.

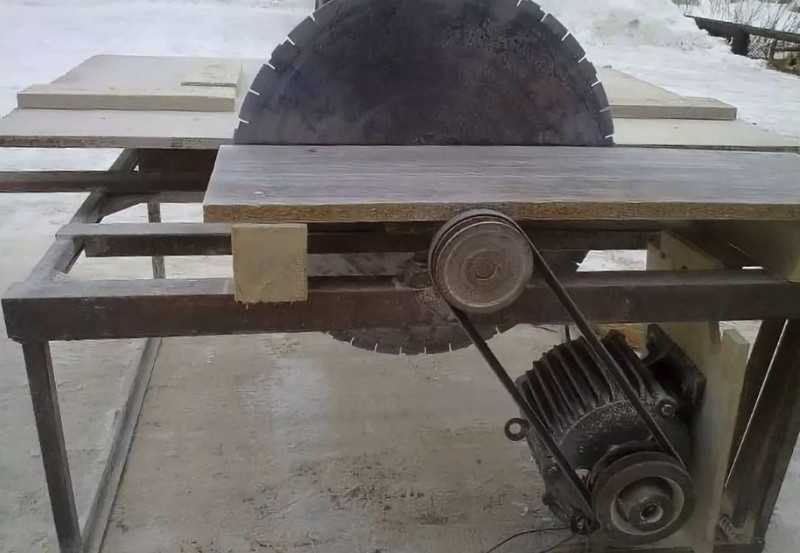

Как сделать станок для резки кирпича своими руками

В большинстве случаев речь идет об угловой шлифовальной машинке, которая установлена на станину. В некоторых случаев в качестве режущего элемента используется круг с простой циркулярной пилы. Это обусловлено тем, что такой инструмент можно приобрести практически в любом хозяйственном магазине по доступной цене. В любом случае, необходимо помнить о правилах безопасности и принять все меры для их соблюдения.

Из всего вышеизложенного следует вывод, что современный рынок предлагает огромное количество различных устройств для обработки кирпича. Выбор оборудования ложится на плечи мастера, и делать его нужно с учетом следующих факторов:.

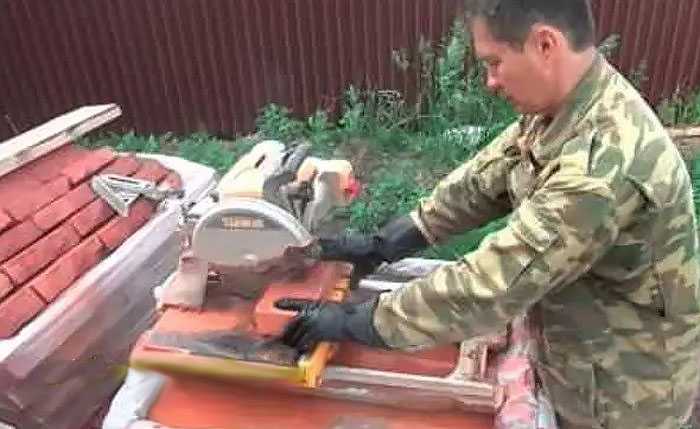

Теперь поговорим о том, чем резать кирпич для кладки вручную. Последовательность действий такова:.

Станок для резки кирпича BALI MEKANO, цена

Затем нужно взять кирку и нанести несколько ударов под углом вдоль всего периметра по разметке, после чего ударить по торцевым граням, при этом отбивая углы изделия. Для получения ровной и гладкой поверхности необходимо потереть образованную поверхность о другой кирпич. После этого необходимо установить изделие бороздой вниз и нанести несколько ударов в районе борозды. Если вам не сложно — оставьте, пожалуйста, свой отзыв, насколько полной и полезной была размещенная на нашем сайте информация о том, Как сделать станок для резки кирпича своими руками.

ТОП 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

простое и надежное крепление заготовки;
значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

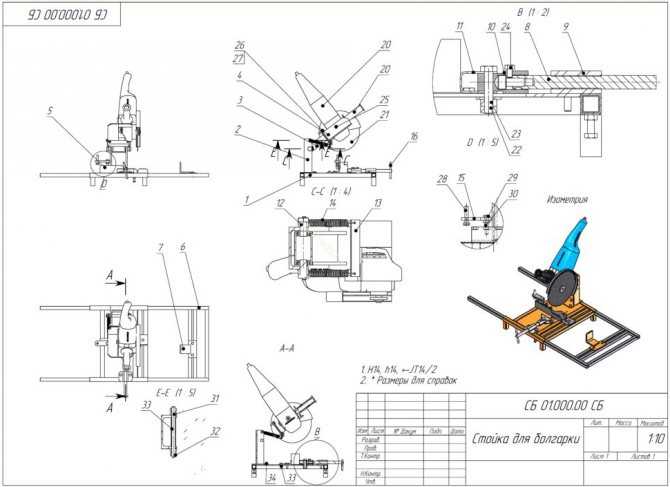

Картинка № 2. Стойка для болгарки Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.

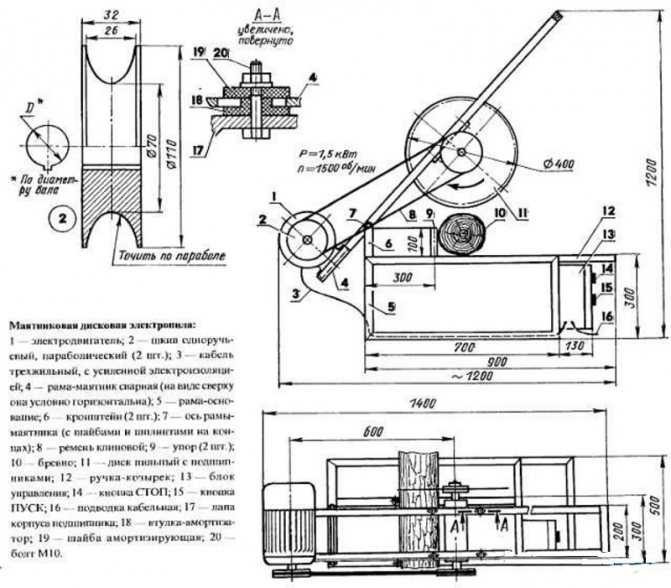

Картинка № 3. Сборочный чертеж маятниковой пилы
