Особенности покупки чугунных труб по массе

Когда необходимо знать, сколько весит трубные стройматериалы

Расчет веса необходим:

• — для определения объема покупки (трубные стройматериалы продаются не метрами, а тоннами);
• — для определения грузоподъемности автомобиля или стоимости перевозки;
• — для определения грузоподъемности крана или погрузчика;
• — для расчета трудозатрат на одну смену;
• — для расчета количества соединительных и крепежных элементов, подвесов, опор (они должны выдерживать массу транспортируемой среды и массу трубопровода).

Если вес канализационной чугунной трубы определить неверно, то при перевозде может случиться авария, во время поднятия на высоту могут разорваться тросы или стропы, перевернуться погрузчик или кран, во время эксплуатации могут изкривиться опоры и балки, оборваться подвески.

Классификация

                Принято
различать следующие группы трубопроводов:

• напорные (ВШЧГ);
• безнапорные (ЧК);
• безраструбные (SML);
• напорные раструбные (ЧНР).

Эти трубы используются для сборки
стандартных
канализационных линий. Диаметр
чугунных труб канализации зависит от места расположения в системе,
расчетных параметров линии и прочих показателей. Рассмотрим группы труб и их
специфические качества:

РАЗМЕРЫ

Напорные и безнапорные

                Существуют
изделия, рассчитанные на использование в напорных и безнапорных (самотечных)
канализационных системах.

                Напорные
виды (ВШЧГ, изготовлены из высокопрочного чугуна, армированного шаровым
графитом) используются в системах, где производится перекачка стоков под
давлением. Чаще всего это линии, размещенные на промышленных площадках. Их
устойчивость к коррозии выше в 3-8 раз, чем у стальных аналогов, что делает
выбор подобных трубопроводов более предпочтительным. Добавки шарового графита
увеличивают прочность, позволяющую укладывать эти трубы на большой глубине или
под автомобильными дорогами.

                Безнапорные
образцы изготавливаются с добавлением пластинчатого графита. Их стандартная
маркировка — ЧК (Чугунные Канализационные). Прочность материала уступает
ВШЧГ, поэтому их применяют только для сборки самотечных систем. Безнапорные чугунные канализационные трубы,
размеры и прочие параметры которых хорошо знакомы сантехникам из
управляющих компаний, активно использовались во времена СССР. В настоящее время
они дослуживают свой срок в качестве стояков канализации, подвальных и наружных
участков сетей.

Раструбные и безраструбные

                Безраструбные
виды (SML) изготавливаются из серого чугуна с объемными добавками графита.
Внутренняя поверхность покрывается защитным слоем эпоксидного компаунда,
исключающего коррозию и образование наслоений на стенках. Для соединения используются
специальные конструкции, действующие по принципу хомутов. Безраструбные сборки
демонстрируют высокую устойчивость к перепадам температуры, звукоизоляцию,
механическую прочность. Используются в линиях водоотведения.

                Раструбные
изделия до сих пор являются наиболее распространенными в канализационных
системах жилых и общественных зданий, собранных в советское время. Они легко
собираются, но обладают большим весом и требуют использования специальных
уплотняющих составов. Наиболее слабым участком считается раструб, который при
монтаже часто подвергается значительным механическим нагрузкам. Размеры чугунных канализационных
труб всех типов подчинены одному стандарту. Это позволяет использовать
одни и те же фасонные изделия — тройники, крестовины, отводы и т.п. — для
всех видов трубопроводов.

Трубы канализационные ЧК

Артикул	Наименование	Вес
ЧК-10652	Труба Ø50 х 2000 мм	11,1
ЧК-10102	Труба Ø100 х 2000 мм	24,9
ЧК-10152	Труба Ø150 х 2000 мм	39,6
ЧК-П050	Патрубок 50*1000	5,7
ЧК-П100	Патрубок 100*1000	13,88
ЧК-П150	Патрубок 150*1000	20

Труба ЧК производится из серого чугуна с добавлением пластинчатого графита. Чугун — это сплав железа, содержание углерода в котором больше 2%. Изделия снаружи и изнутри покрываются антикоррозийным составом на основе битумов либо цементно-песчаным покрытием.

С одной стороны труба чугунная ЧК имеет соединительный раструб. При монтаже необходимо применение специального уплотнителя. Раструбное соединение считается наиболее надежным и остается герметичным при угловом смещении трубопровода в грунте, что исключает риски протечек. Безраструбные изделия соединяются при помощи хомутов.

История использования чугунных трубопроводов уходит в глубокую древность. Самые старейшие из чугунных труб были использованы в 17 веке при прокладке водопровода ведущего к версальским фонтанам. Заменили их только в 21 веке. Поэтому, как показывает практика, при заявленном производителем сроке эксплуатации в 50 лет, трубопроводы из чугуна можно не менять до 150 лет.

Совсем недавно на смену изделиям из пластинчатого чугуна пришли изделия из более современного сплава — ВЧШГ. Пластинчатый графит в них заменен шаровидным, который обеспечивает большую упругость материала, а значит — меньшую хрупкость. По сравнению с ВЧШГ, традиционные трубы ЧК имеют несколько меньший запас прочности. По этой причине они применяются на тех участках, где отсутствуют динамические нагрузки. Тем более оправдано применение продукции из пластинчатого чугуна ценой, которая намного дешевле изделий из ВЧШГ.

По сравнению с пластиковыми трубопроводами, трубы чугунные канализационные ЧК имеют весомое преимущество, так как гарантируют низкий уровень шума от проходящей по ним воды

Кроме этого, они больше соответствуют требованиям пожарной безопасности, что немаловажно при установке в жилых зданиях. Однако при необходимости трубы ЧК просто соединяются с ПВХ фитингами или трубопроводами

В качестве уплотнителей на местах таких стыков можно использовать резиновые манжеты.

Если в традиционных чугунных трубопроводах, которые использовались при строительстве зданий в советский период большой проблемой было нарастание отложений изнутри, снижающее пропускную способность и уменьшающее просвет, то сегодня эта проблема частично решена благодаря внутреннему антикоррозийному покрытию. Оно делает внутреннюю поверхность тракта более гладкой, что существенно снижает коэффициент трения среды, транспортируемой по тракту, о стенки.

Неоспоримым плюсом чугунной продукции является то, что она выдерживает высокое внутреннее, а также наружное давление от воды или газов изнутри, от грунта и грунтовых вод снаружи. Чугунные изделия могут быть проложены под тяжеловесными строениями и выдерживать мощные кратковременные нагрузки под автострадами

Важно отметить высокую антикоррозионную устойчивость, так как чугун инертный материал и не реагирует на воздействие агрессивных веществ, растворенных в грунтовых водах и находящихся в транспортируемых жидкостях и стоках

В качестве недостатка можно назвать достаточно большой вес изделия

Однако при монтаже в доме этот недостаток компенсируется большей стабильностью системы, что особенно важно при усадке здания. При прокладке магистралей монтаж осуществляется на дне траншеи

Таким образом можно отметить следующие достоинства чугунной канализации:

• экологичность и пожарная безопасность;
• антикоррозийная устойчивость за счет обработки битумными мастиками или другими материалами;
• легкость в монтаже как раструбных, так и безраструбных систем;
• отличная герметичность;
• потрясающая долговечность;
• хорошая ремонтопригодность;
• отсутствие необходимости в устройстве дополнительных систем шумоподавления;
• экономия средств по сравнению с трубами ПВХ за счет долговечности и надежности, по сравнению с ВЧШГ за счет более дешевой цены;
• при необходимости демонтажа системы ее элементы можно использовать повторно.

Где применяют сертифицированные трубы из чугуна: цена и качество материала, как заделать трещину и стыки, срок эксплуатации

В России чугунные изделия используются во многих трубопроводах. Без них не обходится прокладка многочисленных наружных сетей канализации, теплоснабжения, водоснабжения для многоквартирных домов, промышленных предприятий и других объектов.

Чугунные изделия применяются в газо- и нефтепроводах, пожарных водоемах. Используются для слива сточных, грунтовых вод, бытовых, промышленных и химических отходов. Водопроводные трубы эффективны при транспортировке питьевой воды. Высокопрочный чугун используют на буровых станциях и в магистралях с высоким напором.

В зависимости от назначения потребуются диаметры чугунных труб от 50 до 1200 мм, длиной 2 — 7 м. Минимальная толщина стенок – 10 мм. В массовом количестве выпускают трубы 50 — 400 мм трехметровой длины. Нефтепродукты транспортируют по 500 мм толстостенным, которые отливают из серого чугуна в пределах внутренних параметров 65 — 1000 мм.

Чугунная канализационная труба 100 мм благодаря специально подобранной толщине и объему не сопротивляется потоку, не засоряется продолжительное время. С этим связано и разрешение на допустимые углы поворотов до 45º, что увеличивает срок службы канализации. Чугунная труба применяется во всех отраслях.

Для чего нужно определять вес трубопровода

Вес 1 метра трубной продукции из чугуна необходимо знать, когда планируется проведение их оптовой закупки. Тогда трубы продаются тоннами. При этом масса одного изделия значения не имеет, поскольку метраж вычисляется наоборот, на основе данных о количестве метров в тонне. При розничной же покупке масса трубы не учитывается. Ключевое значение в данном случае имеют размеры чугунных труб. Искать вес изделий также необходимо для того, чтобы:

• определить грузоподъёмность автомобиля для перевозки;
• выяснить стоимость транспортировки;
• рассчитать трудозатраты на каждую смену;
• определить грузоподъёмность крана или погрузчика.

Без предварительных расчётов быть уверенных в 100-процентной успешности проведения работ нельзя.

Чугунные трубы: характеристики

Наиболее известная область применения – системы водоснабжения и канализация. Требования к последней довольно специфичны, а аварии на такого рода коммуникациях, представляют собой настоящее бедствие. Чугунный трубопровод считается наиболее надежным, благодаря определенным качествам.

• Коррозийная устойчивость – сплав не подвержен ржавлению и не создает условий к образованию и накоплению осадка на внутренней поверхности. В канализационных системах это качестве трудно переоценить. На фото – образец продукции.
• Чугунные трубы производятся методом литья – центробежного, непрерывного и так далее, и, соответственно, не содержат швов или свищей, что обеспечивает высокую стойкость к ударным нагрузкам.
• Высокая инертность – не взаимодействуют с химически агрессивными веществами даже при высокой температуре.
• Материал нечувствителен к низким температурам. Обладает минимальным коэффициентом удлинения, поэтому при монтаже отопительных систем или поставки горячей воды не требуется мер по компенсации.

• Возможная глубина укладки составляет 10 м.
• Срок службы изделий – до 100 лет. При этом в обслуживании трубопровод не нуждается.
• После окончания срока эксплуатации чугунные изделия полностью утилизируются без применения специальных процедур.

Как расчитать массу с помощью формулы

Чтобы определить, сколько весит один метр любого трубного изделия, можно просто посмотреть в соответствующую таблицу в ГОСТе. В Интернете так же есть специальные калькуляторы. Но все это относится только к стандартным изделиям. А если материал нестандартный? В подобном случае придется применить формулу, позволяющую рассчитать, сколько весит трубное изделие, независимо от того, из какого материала оно изготовлено.

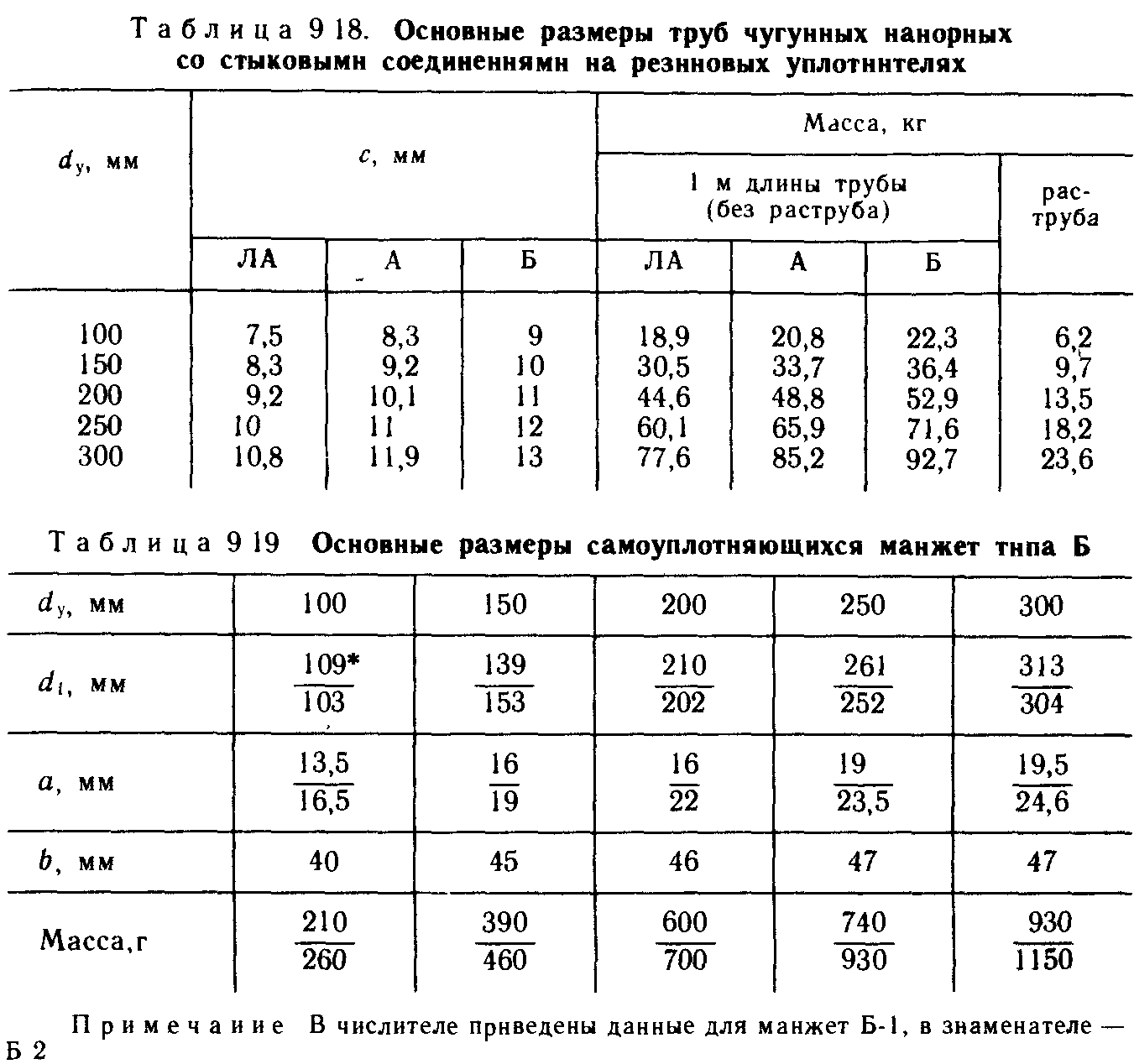

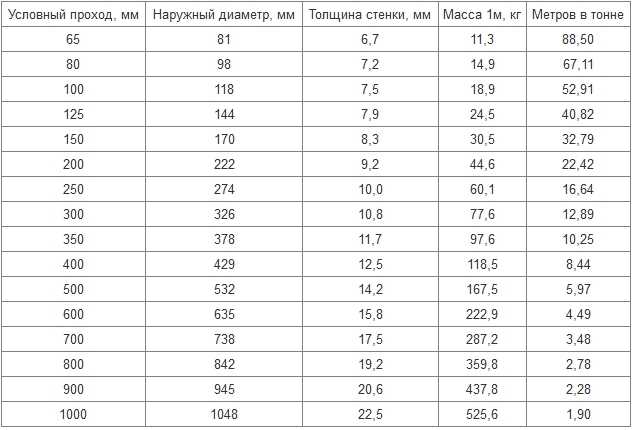

Вес чугунных труб (таблица из ГОСТа)
Наружный диаметр (мм)	Условный проход (мм)	Толщина стенки (мм)	Масса одного метра (кг)
81	65	7,4	12,4
98	80	7,9	16,2
118	100	8,3	20,8
170	150	9,2	33,7
222	200	10,1	48,8
274	250	11,0	65,9
326	300	11,9	85,2
532	500	15,6	183,5
635	600	17,4	244,8

Таблица в ГОСТе имеется на каждый класс материала. Так как класс определяется по толщине стенки, то можно сделать вывод, что вес тоже зависит от этого показателя. Пользуясь подобной таблицей, следует учитывать, что в ней указан теоретический показатель, и, кроме толщины стенок, он зависит так же от вида материала.

Чтобы проверить достоверность данных, отображенных в таблице, не помешает произвести расчеты самостоятельно. Из курса школьной геометрии известно, что для расчета массы цилиндра сначала нужно рассчитать длину окружности — умножить наружный диаметр на пи. Если речь идет об одном метре, то нужна площадь его поверхности, то есть, окружность, умноженная на число 1.

Следующий шаг — расчет вещества в погонном метре — умножение площади на толщину стенки. Для дальнейших расчетов нужно знать удельный вес чугуна. При использовании этой формулы обязательно необходимо учесть, что данный показатель у чугуна различных марок отличается: у серого чугуна — 7100 кг/м3, у белого — 7500 кг/м3, у ковкого — 7300 кг/м3.

Вес трубы чугунной можно получить, если умножить удельный вес на объем вещества. Например, необходимо определить, сколько весит трубопровод длиной 200 м из серого чугуна с диаметром 118 мм и стенкой 8,3 мм:

• — 0,118*3,14=0,37 м;
• — 0,37*1=0,37 м2;
• — 0,37*0,0083=0,0031 м3;
• — 0,0031*7100=22,01кг;
• — 22,01*200=4402 кг

У металлургов другое мнение о том, как расчитать массу. Они пользуются другой формулой:

(Д — Т) * Т * 0,025

Д — наружный диаметр (мм)

Т — толщина стенки (мм)

Если взять тот же трубопровод, то получится:

(118-8,3)*8,3*0,025*200=4552 кг

Если взять данные из таблицы, то масса чугунной трубы длиной в 200 м:

20,8*200=4160 кг

Получилось три результата, которые отличаются друг от друга. При покупке можно ошибиться в объеме, если партия материала достаточно большая. Если купить меньше, во время монтажа придется докупать, если купить больше, получится перерасход средств.

На практике при покупке больших партий чаще всего ориентируются на данные ГОСТа. Если нужно приобрести стройматериалы для частного дома в небольшом объеме, разница существенного значения не имеет.

Длина чугунной трубы может быть разная. Трубные изделия из серого чугуна для внутренних трубопроводов продаются отрезками длиной 2-7 м. Напорные стройматериалы без раструба — по 3 м, с раструбом — по 1, 2, 2,5 или 3 м.

При монтаже часто важно, сколько весит один отрезок, особенно, если материал перемещается без применения специальной техники. Ведь существуют нормативы, определяющие, какой предельный вес может поднимать человек

Чугун и изделия из него

Чугун – сплав железа и углерода, в котором массовая доля последнего составляет не менее 2,14%. Углерод обеспечивает сплаву высокую твердость, хотя и снижает при этом пластичность материала.

При изготовлении труб применяются два вида сплава.

• СЧ – серый, содержит пластинчатое графитовое зерно. Материал обладает высокой стойкостью к сжимающим нагрузкам, что позволяет сооружать вертикальные стояки большой высоты. Однако графитное зерно придает серому чугуну хрупкость: изделие можно разрушить сильным точечным ударом. Если подобного рода повреждения трубопроводу не грозят, то он может прослужить до 80 лет.
• ВЧШГ – применяется для производства не так уж давно. Это высокопрочный сплав с шарообразным графитным зерном, он менее хрупок, и превосходит серый по долговечности – до 100 лет, и стойкости к механическим нагрузкам.

Технические характеристики

                Параметры
всех элементов сетей водоотведения подчинены требованиям ГОСТ и СНиП. Они
изготавливаются с тщательным соблюдением технологии, поскольку состояние
канализационных линий определяет комфорт и безопасность людей. Основные
характеристики:

• тип соединения;
• назначение;
• размер.

Диаметры чугунных канализационных труб —
основные показатели, которыми руководствуются в проектировании и строительстве.
Необходимо учитывать, что толщина их стенок довольно велика — от 7,4 до 27
мм (в зависимости от диаметра).
При проектировании систем коммуникаций принято учитывать разные размеры —
для расчета пропускной способности нужен внутренний диаметр чугунной канализационной трубы,
а для монтажников важен наружный размер. По значению толщины стенки они разделены
на группы:

• А. Толщина стенок средняя, могут использоваться
  в большинстве зданий или систем;
• Б. Обладают максимальной толщиной стенок. Могут
  работать в напорных системах с высоким давлением;
• ЛА. Самые тонкостенные изделия. Обычно
  используются в самотечных системах жилых и частных домов.

Самый ходовой диаметр чугунной трубы для
канализации в квартире — 110 мм. В старых системах использовались и более тонкие
трубопроводы, которые составляли горизонтальную квартирную сеть. В настоящее
время они практически повсеместно заменены пластиковыми элементами, остались
только крестовины или гребенки унитазов, а также общие стояки. Необходимо
учитывать, что размеры чугунных изделий несколько условны. Например, считается,
что внутренний диаметр
чугунной канализационной трубы 110 мм составляет 100 мм, хотя на
практике оба размера имеют довольно большой допуск.  Он возникает из-за условий производства и не
создает проблем при монтаже.

Вес трубы чугунной: почему важен данный параметр

В принципе, нам нужна таблица удельного, условного, справочного, расчетного, теоретического или погонного веса профильной стальной трубы, та часть ее, которая относится к квадратным трубам. Стальные трубы квадратного сечения 100х100 мм – это тоже профильные трубы, но с равной шириной обоих полок. Если ширина полки у металлической профильной трубы разная, то такие трубы называются стальными прямоугольными. Более правильное название железной квадратной трубы, указанное в справочнике – это стальной квадратный замкнутый профиль. Металлическая квадратная труба 100х100 мм может быть сварной или цельнотянутой, но на практике, стальные трубы с такой толщиной стенки обычно изготавливаются как сварные. И вполне обоснованно считаются тонкостенными легкими трубами. Применяется стальная труба 100х100 мм чаще всего для производства металлоконструкций бытового, декоративного, строительного и промышленного назначения. Профильная металлическая труба 100х100 мм хорошо сваривается, легко режется, удобно гнется при необходимости. Поэтому из металлической трубы 100х100 мм изготавливаются гнутые и арочные стальные конструкции. Прокат имеет легкий вес, при сравнительно высокой жесткости, поэтому металлические конструкции из трубы 100х100 мм называют облегченными или легкими. Для тех задач, где важным условием изготовления металлической сварной конструкции является высокая прочность или высокая устойчивость к коррозии, лучше использовать трубы такого же сечения, но с большей толщиной стенки. Для водо и газопроводов рекомендуется использовать стальные металлические трубы не сварные, а цельнотянутые. В редких случаях труба стальная профильная 100х100 мм может применяться для отопления и водопровода. Толщина стенки квадратной стальной трубы 100х100 мм в принципе позволяет использовать при изготовлении конструкций из нее не только сварные соединения, но и винтовые или заклепки. Но в целом, профильная труба 100х100 мм для этого не предназначена. Хотя изредка находит такое применение, например: при изготовлении заборов из профнастила и различных каркасов, беседок, павильонов, навесов, козырьков и входных групп. Стальная профильная труба 100х100 мм оказалась очень удобным материалом для изготовления арочных изделий из металла, пергол, декоративных заборов, ограждений, заборчиков, палисадников подставок для растений и цветов, садовых конструкций, калиток, решеток, металлических дверей, распашных и автоматических ворот, садовых мостиков, перил и лестничных ограждений. Применяется как на улице, так и внутри помещений дома, на даче. Условный, теоретический, табличный, расчетный, удельный вес 1 м п трубы 100х100 никогда точно не совпадает с массой полученной при взвешивании на весах и не может служить «заменителем» весов. Однако, знание погонного веса 1 метра трубы 100х100 мм позволяет вам быстро делать теоретические, прикидочные оценки массы имеющегося у вас в наличии количества профильных труб. А так же, служит дополнительным способом проверки правильности работы весов. Для того, чтобы рассчитать вес имеющегося количества стальной трубы 100х100 мм, нужно измерить ее длину, обычно для этого пользуются рулеткой. После чего, количество метров – метраж трубы 100х100 мм умножается на теоретический вес 1 метра погонного. Результат принимается как приблизительный или расчетный вес трубы 100х100 мм. Очень простая формула расчета веса любых труб, как профильных, так и круглых. В таблице 1 указан удельный теор вес труб: 100х100х2, 100х100х3, 100х100х4, 100х100х6, 100х100х7, 100х100х8 мм.

Труба 100х100х3 вес 1 метра.

Труба 100х100х4 вес 1 метра.

Труба 100х100х6 вес 1 метра.

Труба 100х100х7 вес 1 метра.

Труба 100х100х8 вес 1 метра.

Читайте так же: Труба spx 0001 002028

ЧП Колесник 2010-2011

Наш адрес: Днепропетровск, ул. Карла Либкнехта 57 Телефон по Украине: (063) 796-79-32 или (063) 796-19-32

Чтобы точно ответить на ваш вопрос необходимо знать какой это диаметр 100 мм?

Возможно это размер условного прохода, но это тогда будет внутренний диаметр, а наружный идёт в зависимости от ГОСТа 109-118 мм.

Как рассчитать вес, размеры канализационной чугунной трубы и соединить ее с пластиковой: диаметр 50, 100, 110, 150, 200, 300 мм и фасонные части

Для транспортировки, строительства и других целей определяют вес чугунной трубы. Параметры зависят от класса, вида и размера. По способу соединения делят на раструбные и безраструбные изделия. С учетом давления, на которое они рассчитаны, подразделяют на три класса: А, Б, ЛА. Предел давления определяется толщиной стенки.

Разводка для водопровода для целого здания

Размеры чугунных труб зависят от внутреннего диаметра. Например, DN 100 с внутренним диаметром – 100 мм, внешним — 104 мм. Показатели находят по таблицам ГОСТ. Вес двухметровой трубы диаметром 50 мм составит 11 кг; вес чугунной трубы 100 мм — 25 кг; двухметровая чугунная труба 150 мм потянет на 40 кг.

Расчет 1 метра раструбной трубы Sml, Duker : 100 мм

Для расчета веса на 1 метр длины потребуются данные:

• толщина стенки;
• внешний и внутренний объем.

Две метровые трубы по 81 мм со стенками по 7,4 и 8 мм дадут весовую разницу в 1 кг. Если будущему трубопроводу не предстоит выдерживать перегрузки сильного давления, то серьезная толщина не потребуется. Ведь каждый миллиметр дает прибавку, затрудняя транспортировку. В расчетах опираются на то, сколько стоит 1 кг чугуна, и таблицы ГОСТ.

Производители выпускают изделия разнообразных соотношений и параметров. 80 мм метровая труба толщиной 8 мм весит 13 кг, на тонну приходится 75 м труб. Метровая — 1000 мм при толщине 27 мм составит 620 кг, следовательно, полутораметровая – тонну.

Если толщина стенок и диаметры чугунных водопроводных труб в пределах одинаковых значений, то их вес не обязательно совпадает. Учитывать надо и другие параметры: разновидность чугуна, тип соединения, комплект деталей, условия хранения. Осадки в виде дождя увеличивают вес. Намокшая чугунная канализационная труба 150 мм утяжелится на 5%. Поэтому, вес 1 м трубы, полученный при расчетах, не совпадает с показателем по факту.

https://youtube.com/watch?v=ik-_FMpjXNM

ПОСМОТРЕТЬ ВИДЕО

Еще одно изделие, вес которого приходится рассчитывать при ремонте, это радиатор. Сколько весит чугунная батарея? Показатель зависит от числа секций. Одна секция стандартного радиатора из чугуна весит 7,5 кг, батарея из 7 секций без воды – 50 кг, с водой нагрузка возрастет до 90 кг. Чугунная канализационная труба пользуется большой популярностью в проведении коммуникаций.

Достоинства и недостатки

                К
достоинствам чугунной канализации относят:

• прочность, способность выдерживать высокие статичные нагрузки;
• устойчивость к резким изменениям температуры;
• длительный срок службы;
• полная безопасность в пожарном отношении;
• нет выделения летучих компонентов;
• высокая степень звукоизоляции;
• отсутствие взаимодействия с агрессивными химическими составами;
• не боятся коррозии.

Недостатками следует считать:

• большой вес;
• материал хрупок, боится резких ударов;
• монтаж требует использования специального оборудования и соединительных компонентов;
• высокая цена;
• дорогой и трудоемкий ремонт.

Недостатки чугунных трубопроводов стали причиной массового перехода на пластиковую канализацию. В настоящее время линии старого образца используются только в ответственных участках промышленных сетей водоотведения.

Канализационные трубы: размеры, материалы, достоинства и недостатки

При монтаже любой канализационной системы в нашей стране, вне зависимости от того, где и в каком задании она размещается, принято применять только два основных вида труб – чугунные и полимерные (пластиковые)

На рынке можно отыскать изделия большего и меньшего диаметра, потому очень важно понимать, какое изделие в каких целях следует приобрести. Не учитывать размер канализационных труб ПВХ, как и чугунных, ни в коем случае нельзя, так как они могут просто не состыковаться с основной канализацией, а это недопустимо

Важно

Следует понимать, что все размера канализационных труб, будь то тяжелый чугун или легкий пластик, четко регламентирован специальным показателем – техническими условиями (ТУ). Причем стандартными канализационными изделиями можно назвать практически любые трубы, диаметр которых колеблется от 50 до 110 миллиметров. Трубы для канализации выпускаются производителями, согласно ТУ 2248-022-23208482-02, это нужно обязательно учесть при покупке, тогда с размерами прогадать не получится.

Разновидности канализационных труб

Каждый знает, что трубы для канализации могут быть металлическими и пластиковыми, а вот досконально, из каких материалов их производят, интересуются далеко не все. Однако именно материал изготовления играет большую роль в долговечности и качестве проложенной канализации. В основной своей массе, за крайне редкими, можно даже сказать, эксклюзивными исключениями, все трубы могут быть только трех видов.

• Чугунные.
• Поливинилхлоридные (ПВХ) и полипропиленовые (ПП).
• Полиэтиленовые (ПЭТ).

Чугунные трубы можно назвать устаревшими, так как именно данный металл использовался до того, как изобрели легкие и удобные полимеры. Долговечность их внушает уважение, так как средний размер их службы достигает шести десятков лет. Они невероятно прочны, отчего можно поставить стояк, практически произвольной высоты без вреда для нижних отсеков. Понятно, что вес чугуна для канализации не имеет большого значения, потому что он и правда велик. Около двадцати килограммов будет весить метр чугунного изделия, диаметром 100-110 миллиметров. Обычно они выпускаются с раструбом на одном конце, что значительно упрощает их монтаж.

Поливинилхлоридные, полипропиленовые, а также и полиэтиленовые трубы, можно поставить в один ряд, так как все эти материалы, как вы уже поняли, являются полимерами. Они невероятно легки, так канализационная труба, размером в 110 мм и длиной один метр, будет весить всего полтора килограмма, что по сравнению с чугуном просто революция. Такие изделия не боятся щелочей и кислот, они прочны и закапывать их в землю можно на глубину до шестнадцати-двадцати метров, а их гладкие стенки не способствуют оседанию налета и шлама.

Вес трубы чугунной напорной?

В таблицах указан вес чугунных труб напорных, предназначенных для напорных систем, согласно ГОСТ 9583-75. В соответствии с ГОСТ-ом, данные чугунные трубы являются раструбными, в зависимости от толщины стенки, подразделяются на три класса: А, Б и ЛА. Параметры чугунных напорных труб с раструбным соединением класса А

Условный проход, мм	Наружный диаметр, мм	Толщина стенки, мм	Масса 1-го метра, кг	Метров в тонне
65	81	7,4	12,4	80,65
80	98	7,9	16,2	61,73
100	118	8,3	20,8	48,08
125	144	8,7	26,8	37,31
150	170	9,2	33,7	29,67
200	222	10,1	48,8	20,49
250	274	11,0	65,9	15,17
300	326	11,9	85,2	11,74
350	378	12,8	106,5	9,39
400	429	13,8	130,5	7,66
500	532	15,6	183,5	5,45
600	635	17,4	244,8	4,08
700	738	19,3	316,0	3,16
800	842	21,1	394,6	2,53
900	945	22,3	480,9	2,08
1000	1048	24,8	578,0	1,73

Параметры чугунных напорных труб с раструбным соединением класса Б

Условный проход, мм	Наружный диаметр, мм	Толщина стенки, мм	Масса 1-го метра, кг	Метров в тонне
65	81	8,0	13,3	75,19
80	98	8,6	17,5	57,14
100	118	9,0	22,3	44,84
125	144	9,5	29,1	34,36
150	170	10,0	36,4	27,47
200	222	11,0	52,9	18,90
250	274	12,0	71,6	13,97
300	326	13,0	92,7	10,79
350	378	14,0	116,1	8,61
400	429	15,0	141,4	7,07
500	532	17,0	199,4	5,02
600	635	19,0	266,6	3,75
700	738	21,0	342,9	2,92
800	842	23,0	429,0	2,33
900	945	25,0	523,9	1,91
1000	1048	27,0	627,9	1,59

Параметры чугунных напорных труб с раструбным соединением класса ЛА

Условный проход, мм	Наружный диаметр, мм	Толщина стенки, мм	Масса 1-го метра, кг	Метров в тонне
65	81	6,7	11,3	88,50
80	98	7,2	14,9	67,11
100	118	7,5	18,9	52,91
125	144	7,9	24,5	40,82
150	170	8,3	30,5	32,79
200	222	9,2	44,6	22,42
250	274	10,0	60,1	16,64
300	326	10,8	77,6	12,89
350	378	11,7	97,6	10,25
400	429	12,5	118,5	8,44
500	532	14,2	167,5	5,97
600	635	15,8	222,9	4,49
700	738	17,5	287,2	3,48
800	842	19,2	359,8	2,78
900	945	20,6	437,8	2,28
1000	1048	22,5	525,6	1,90

Читайте так же: Как происходят месячные если трубы перевязаны

Особенности и область использования чугунных труб

                Основной
особенностью чугунных трубопроводов
является высокая долговечность. Расчетным показателем является 80 лет, но для
этих изделий не предел и 100-летняя эксплуатация. До сих пор работают линии,
собранные больше 100 лет назад. Серый чугун, из которого изготавливаются трубы, обладает рядом привлекательных рабочих
качеств. Они могут безотказно работать в разных сферах:

• водоснабжение;
• канализация;
• отопительные системы;
• системы подачи воды в противопожарных целях;
• нефтепроводы.

Чугунные трубы канализации типичны для всех квартир времен Советского
Союза. Даже если сегодня владелец заменил всю внутреннюю часть системы, стояк обычно остается старый, чугунный. Он значительно превосходит
новые разновидности трубопроводов по прочности, обеспечивает звукоизоляцию,
хорошо выдерживает температурные скачки. Практически вся наружная часть — это чугунная канализация, размеры
которой соответствуют старым стандартам времен СССР. При этом, пропускная
способность этих трубопроводов обеспечивает нормальную работу сети. Учитывая
длительный срок службы чугунных труб, замену коммуникаций будут производить не
скоро.

Преимущества и сферы применения трубных изделий из чугуна

Качество чугуна улучшается с каждым годом за счет введения в производство новых технологий. Например, внедрение в состав этого материала шаровидного графита значительно повысили показатели его прочности, пластичности, устойчивости к растрескиванию и воздействию агрессивных химических веществ.

Популярность повысилось и за счет разнообразия диаметров. Но чугунные трубчатые материалы по-прежнему очень тяжелые, и производятся они только небольшими отрезками, что вынуждает при монтаже создавать много соединений.

Однако эти недостатки полностью компенсируют преимущества:

• — срок службы достигает 100 лет;
• — низкая аварийность трубопроводов;
• — высокие показатели устойчивости к ударным нагрузкам;
• — по дуге с достаточно большим радиусом можно монтировать без соединительных элементов;
• — устойчивость к низким температурам (до -60оС) и перепадам внутреннего давления;
• — возможность прокладки на глубину до 10-и метров;
• — относительно низкая стоимость монтажа и обслуживания;
• — возможность полной утилизации по окончанию срока эксплуатации.

Труба чугунная канализационная 100 вес одного метра

При выборе чугунных труб особое внимание нужно уделять их диаметру, длине и весу. От этих критериев зависят особенности применения изделий

Существует несколько стандартов, которые определяют эксплуатационные особенности водопроводных и канализационных трубопроводов из чугуна. В ГОСТах приведены таблицы, где вес труб сопоставлен с их наружным диаметром: подходящая вам труба может быть найдена без особых проблем, если использовать эти данные. Также массу можно рассчитать с помощью формулы. Но, независимо от габаритов, изделия из чугуна характеризуются высокими эксплуатационными свойствами, в частности, могут служить до 100 лет.

Для чего нужно находить массу трубопровода

Основной единицей измерения массы является вес одного метра чугунных трубных изделий. Обычно этот показатель ищут в тех случаях, когда планируется покупка продукции оптом. В таких случаях продажа трубопроводов осуществляется тоннами: не имеет значения, какая масса одного метра трубы, ведь метраж измеряется наоборот, исходя из того, сколько метров в тонне. Если же покупка осуществляется в розницу, не имеет значения, какую массу имеет труба

Ключевое внимание уделяется ее размерам. Также искать вес изделий нужно для решения следующих задач:

• для определения грузоподъемности машины при перевозке;
• для нахождения стоимости транспортировки;
• для расчета трудозатрат на каждую смену;
• для поиска грузоподъемности погрузчика либо крана.

Если расчеты выполнены неверно, при перевозке чугунных труб или во время работы с ними может произойти авария – например, порвутся стропы крана, оборвутся подвески, искривятся балки. Нельзя быть на 100 процентов уверенным в успехе работ без предварительных расчетов.

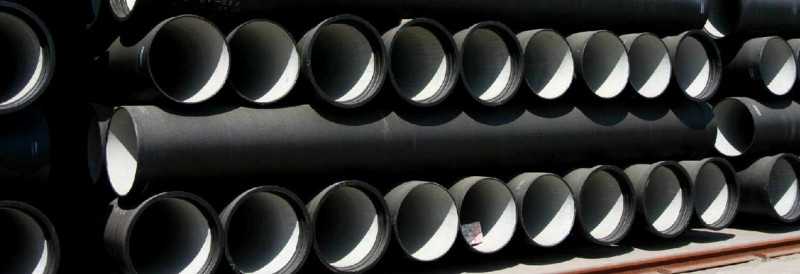

Фото: штабель чугунных труб

Эксплуатационные стандарты

Существует несколько ГОСТов, которым трубы должны соответствовать в зависимости от назначения. Например, сделанные из серого чугуна изделия с внутренним диаметром от 65 до 1000 миллиметров отвечают требованиям ГОСТ 6942 98. Эта продукция используется для обустройства канализационных систем, в том числе бытовых с внутренним диаметром 100 миллиметров.

Качество изготовления чугунных труб с шаровидным графитом определяется такими нормативными документами, как ТУ 14-161-183-2000 и СП 40-106-202. Эти изделия отлично подходят для прокладки трубопроводов большой протяженности. Трубы с шаровидным графитом зарекомендовали себя при обустройстве газопроводов, нефтепроводов, ливневых стоков, систем доставки технической и питьевой воды.

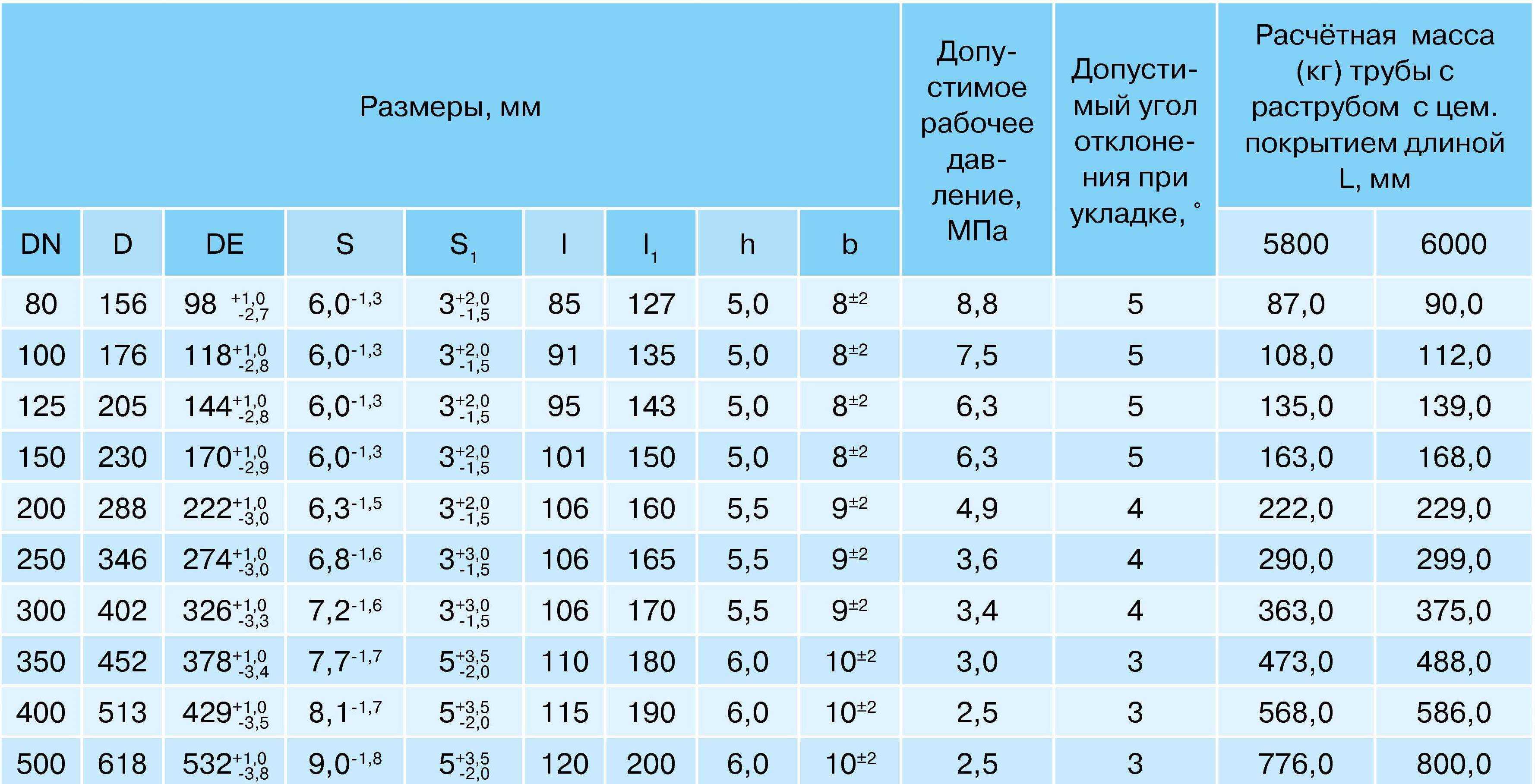

Кроме разделения по категориям в зависимости от материала изготовления, труба может быть классифицирована по толщине стенки. Например, высокопрочные изделия в соответствии с ГОСТ 9583-75 бывают трех классов – А, Б и ЛА. В таблице ниже приведено соотношение массы, размеров и диаметров для трубной продукции класса А с раструбным соединением:

Чугунная труба типа Б, тоже имеющая раструбное соединение, обладает другим соотношением показателей:

Изделия класса ЛА с раструбными соединениями по соотношению веса, диаметра и размеров отличаются от труб других разновидностей:

От каких показателей зависит масса трубопровода

Как можно заметить из таблиц, вес трубных изделий в первую очередь определяется толщиной стенок. Чем последний показатель выше, тем масса больше. От других факторов практически ничего не зависит: например, если у трубопроводов класса А, Б и ЛА условный проход равен 100 миллиметрам, все равно труба типа Б будет весить больше по сравнению с другими разновидностями продукции.

Вес метра трубы может увеличиться, если оснастить изделие дополнительными деталями. Важную роль также играет тип соединений: к примеру, трубы диаметром 100 миллиметров с раструбами по массе будут отличаться от точно такой же продукции с резьбой.

И хотя различия между весом двух отдельно взятых трубных изделий незначительны, разница в массе станет ощутимой, если покупать продукцию оптом.

Если ответственно отнестись к выбору трубной продукции, проблем со сборкой системы не возникнет, а канализация или водопровод будут исправно выполнять свои функции в течение продолжительного времени.
