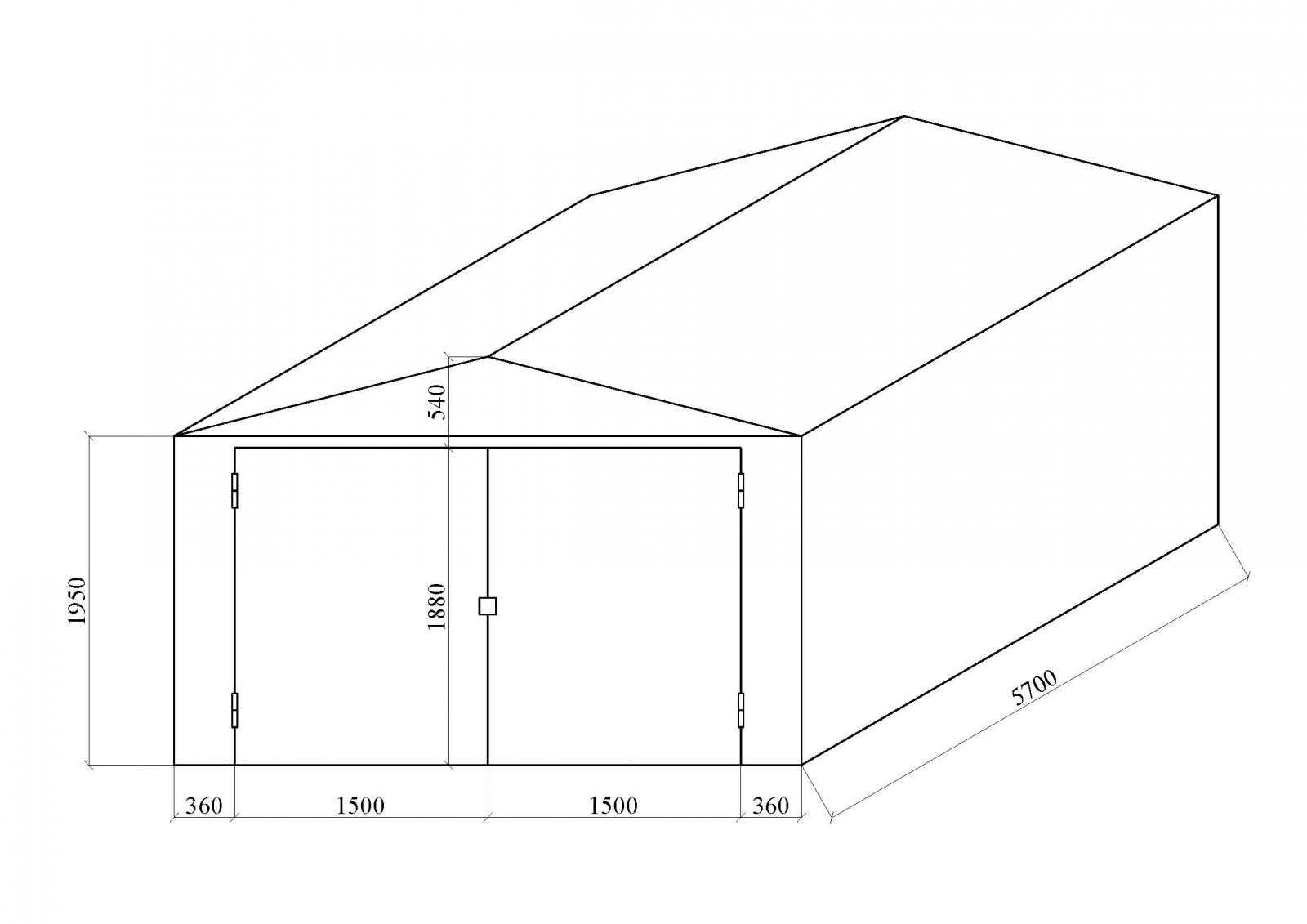

Металлический гараж своими руками: как сделать, поднять и на что установить, вентиляция металлоконструкции, на какое основание поставить железный гараж, чертежи и расчет

Дополнение в виде смотровой ямы

Гараж из газобетона может потребовать обустройство смотровой ямы. Для этого выкапывается котлован, размеры которого будут следующими 1,5 x 0,8 x 1,8 мм. Внутренние стенки ямы необходимо обложить кирпичом, а после покрыть штукатуркой. Для проведения таких работ необходимо использовать шлаковый кирпич, который обладает высокими показателями водостойкости.

Для оштукатуривания необходимо использовать часть цемента и 4 части песка, разведенные водой. На заключительном этапе стены окрашиваются. По периметру можно установить рамку, сваренную из профильных уголков. Для бетонирования пола можно применить такой же раствор, как и для обустройства фундамента. Толщина слоя составит примерно 70 мм.

Выбор и расчет пеноблоков на гараж

Для начала надо определиться, какой пеноблок выбрать. Здесь надо брать золотую средину. Принцип выбора таков: чем легче и хрупче материал, тем меньше у него теплопроводность и теплее будет в помещении. Но несущая сила стен будет намного хуже в таком случае. Мы рекомендуем выбирать пеноблок для гаража средней прочности, в районе марок D600 – D900. У него средние показатели морозостойкости (F50-F75) и теплопроводность 0.18-0.21. К тому же, несущая сила будет вполне приемлемой для полноценного рабочего гаража. Главное – сделать все правильно.

Теперь рассчитываем сколько пеноблоков на гараж нам нужно. Стандартный размер блока: 600х300х200 мм, где 600 – длина, 300 – высота, 200 – ширина. Укладывать их можно как боком, так и плясом. Мы делали гараж таким образом, чтобы стена была шириной 20 сантиметров. Сам же блок имеет однородную плотность и не слоистый. Это значит, что со всех сторон он имеет одинаковую прочность на вертикальную нагрузку.

Рассчитаем теперь сколько нужно пеноблоков на гараж 11 метров длиной и 4.2 в высоту:

11000:600 = 18 блоков в длину.
4200:600 = 7 блоков в высоту.
18х7 = 126 блоков на 1 боковую стену и 252 блока на 2 стены.
Дополнительно надо рассчитать тыл (если он не примыкает к дому) и торец, за исключением площади ворот.

Вроде определились, какие пеноблоки для гаража надо брать и как рассчитать их количество для постройки. Теперь рассмотрим процесс кладки материала. Использовать будем клей, поскольку с ним работать удобнее, расход гораздо меньше, а прочность – выше. К тому же, он по определению рекомендуется при работе с такими материалами.

Выбор места под строительство: что следует учесть

Выбор места определяется несколькими критериями. Не будем сегодня говорить о тех случаях, когда требуется оформление отдельного участка под строительство гаража где-то на окраине города. Рассмотрим только варианты возведения на частной территории.

Довольно распространённой разновидностью является гараж-пристройка, примыкающая к дому. Однако специалисты не рекомендуют подобное расположение по причине токсичности выхлопных газов, ГСМ, пожаро- и взрывоопасности. Лучше всего возвести бокс на небольшом удалении от жилища. Если планируется смотровая яма, следует определиться с глубиной залегания грунтовых вод. В остальном же, место строительства гаража своими руками, зависит только от желания владельца с учётом удобства подъезда авто к этому сооружению.

Бывает, что приходится готовить место под гараж и так ФОТО: commonsensecart.com

Возведение стен

Если, решая вопрос о том, из чего построить гараж, вы выбрали то их укладка должна осуществляться с перевязкой швов. Использовать в качестве кладочной смеси можно цементный раствор или клей. Последний вариант обойдется немного дороже, но работать с данной смесью намного удобнее и проще. Толщина шва может составить предел от 3 до 5 мм, тогда как при использовании раствора этот параметр будет увеличен до 1 см.

Через каждые два ряда кладки следует располагать арматурную сетку из металла, ее края на несколько сантиметров должны выступать за пределы стен, что позволит контролировать прокладку арматуры. Когда используется газобетон, над проемом для ворот укладываются балки-перемычки. Для одной машины ширина проема составит примерно 3 м, тогда как для двух машин можно выполнить общий проем с шириной до 6 м.

Перемычку следует изготовить из двух профильных уголков, полка каждого из которых составит 100 мм. Уголки следует располагать по краям блоков и фиксировать между собой или арматурой в нескольких местах. Затем элементы нужно покрыть грунтовкой. Перемычку следует уложить на тот же раствор, который используется при кладке газобетонных блоков. Край балки с обеих сторон должен располагаться на стенках на длину в 200 мм. Если вы планируете обустроить более широкий проем, то нужно будет осуществить расчет балки, учитывая нагрузку на изгиб.

Выстраивая гараж из газобетона, вы должны будете завершить строительство стен, только после можно переходить к их обвязке поясами. Их конструкция будет зависеть от типа кровли, перекрытий и особенностей стен. При этом необходимо учитывать нагрузки. Если предполагается возводить второй этаж, то нужно будет уложить железобетонный Для обустройства крыши из деревянных стропильных ферм необходимо уложить мауэрлат, который представляет собой бревно или деревянный брус. Его следует закрепить, а перед укладкой обвязочного бруса на стены нужно уложить гидроизоляцию из битумной мастики и рулонного материала.

Как можно смонтировать крышу гаража своими руками

Крыша постройки должна обеспечивать максимальную защиту от погодных явлений, быть прочной, но, в то же время, не очень тяжёлой. Наиболее оптимальным для любого гаража будет следующий вариант.

Поперёк гаража через каждый метр укладываются двутавровые балки или толстый брус – это станет основанием. Сами опорные балки закрепляются при помощи анкерных болтов. После этого, пространство между ними зашивается толстой доской как можно плотнее. Это и будет черновая крыша, которую нужно покрыть гидроизоляционным материалом и утеплить любым доступным способом. Теперь остаётся уложить ещё один слой гидроизоляции и лёгкая крыша гаража готова.

Между этими балками будет размещено ещё две ФОТО: youtube.com

Из чего построить гараж

Перед тем как сделать гараж для машины своими руками, нужно определиться с материалами. От этого зависят объем и сложность работы и общий бюджет проекта. В одних случаях можно справиться в одиночку и обойтись простым набором инструментов. В других — потребуется минимум один напарник и специальное оборудование. Разберем наиболее доступные варианты.

Дерево

Для внутренней и наружной облицовки используются доски, вагонка, фанера и OSB-плиты. Для опорных балок, перекрытий и стропил подходит брус. Также можно взять деревянный сруб.

Есть и недостатки. Главный из них — пожароопасность. Пористая структура материала легко впитывает и долго удерживает различные вещества. Древесина, и особенно искусственные материалы на ее основе (OSB, фанера и другие), чувствительна к влажности. Конструкцию нужно обрабатывать защитными составами и своевременно обновлять лакокрасочное покрытие.

Шлакоблок

Блоки из прессованных отходов: шлака, мелкого гравия и щебня, обломков бетона, керамзита и кирпичей, битого стекла, золы и прочего. Стоимость материала невысока. Однако он прочен, долговечен и обеспечивает хорошую теплоизоляцию. Хороший вариант, чтобы возвести бюджетный гараж своими руками.

Обратите внимание: существует несколько марок материала. Есть блоки для фундамента, перегородок, несущих стен и декоративной отделки

Их можно использовать только по прямому назначению.

Стоит помнить и о недостатках. Блоки могут иметь достаточно большие размеры, поэтому их неудобно в одиночку поднимать на высоту. Не гонитесь за низкой ценой и не покупайте стройматериалы в сомнительных местах. Недобросовестные производители плохо прессуют блоки, что сказывается на прочности. Также они игнорируют экологические нормы — в блоках могут оказаться вредные примеси.

Кирпич

Хорошо известный материал, который используется повсеместно. Экологичен, эстетичен, хорошо удерживает тепло. Превосходит большинство других материалов по прочности и долговечности. Однако стоит относительно дорого. Для работы с кирпичом требуются опыт и навыки каменщика

Как и в случае со шлакоблоками, нужно обращать внимание на марку. Существуют облицовочные кирпичи, которые не подходят для несущих элементов

Газосиликат

Его часто путают с газобетоном и пенобетоном, но для обычного потребителя разница не принципиальна. Производится из песка, измельченной извести, газообразующих добавок и воды.

Газосиликат обходится недорого. Безопасен для окружающей среды. Легкий, поэтому меньше нагружает фундамент. Благодаря пористой структуре хорошо удерживает тепло, но при этом легко впитывает жидкости. Наружная облицовка обязательна. Газосиликатные блоки относительно хрупкие. На стены, построенные из них, не стоит навешивать шкафы или полки.

Профнастил

Производится из листового металла со специальным полимерным покрытием, но встречаются профлисты без покрытия. Это дешевый и удобный материал. При некоторой сноровке строительство гаража своими руками из профнастила займет всего несколько дней.

Будьте внимательны при покупке профлистов — некоторые производители максимально экономят на защитных слоях. Дефекты заметны по проступающей ржавчине, царапинам и сколам краски. Металлические листы защищают только от ветра и дождя, но совершенно не удерживают тепло, поэтому продумайте дополнительную изоляцию. Можно взять минеральную вату или полистирол и облицевать их OSB-плитами.

Проект гаража 6 на 6 метров

Итак, с размером определились, далее нужно разработать проект гаража 6 на 6. И начинать стоит с выбор материала. Строить его из кирпича я вам не советую. Дорого, нужен мощный ленточный фундамент, стены будут холодными, придется утеплять.

Пеноблоки – более рациональное решение. Конечно, гараж 6 на 6 из пеноблоков – тоже постройка недешевая, но тут уже будет хотя бы минимальная теплоизоляция. О том, сколько нужно пеноблоков на гараж 6 на 6, писать не буду. Мне-то нетрудно посчитать, но опять же, проект гаража 6 на 6 – понятие растяжимое. У кого-то он чуть больше, у кого-то – чуть меньше, кто-то потолок сделает трехметровый, а кто-то сделает пониже, лишь бы машина смогла заехать.

Гараж 6 на 6 метров позволяет легко расположить 2 автомобиля.

Деревянный гараж 6 на 6 привлекателен с точки зрения цены, особенно, если выбрать каркасный вариант. В этом случае можно ограничиться недорогим свайным фундаментом. Но нужно быть готовым к тому, что такой гараж требует постоянного ухода. Ежегодно придется что-то поправлять, подкрашивать. Дерево – материал красивый, экологичный, но чувствительный ко множеству факторов окружающей среды, в числе которых:

Ультрафиолетовое излучение;
Сырость;
Микроорганизмы;
Насекомые;
Грызуны.

Можно использовать специальные пропитки, они замедляют процесс разрушения дерева. Но защитные покрытия нужно периодически обновлять. Можно, конечно, использовать породы дерева устойчивые к внешним воздействиям, например, лиственницу. Но тогда гараж будет далеко не бюджетным, особенно если речь идет не о каркаснике, а о гараже из бруса.

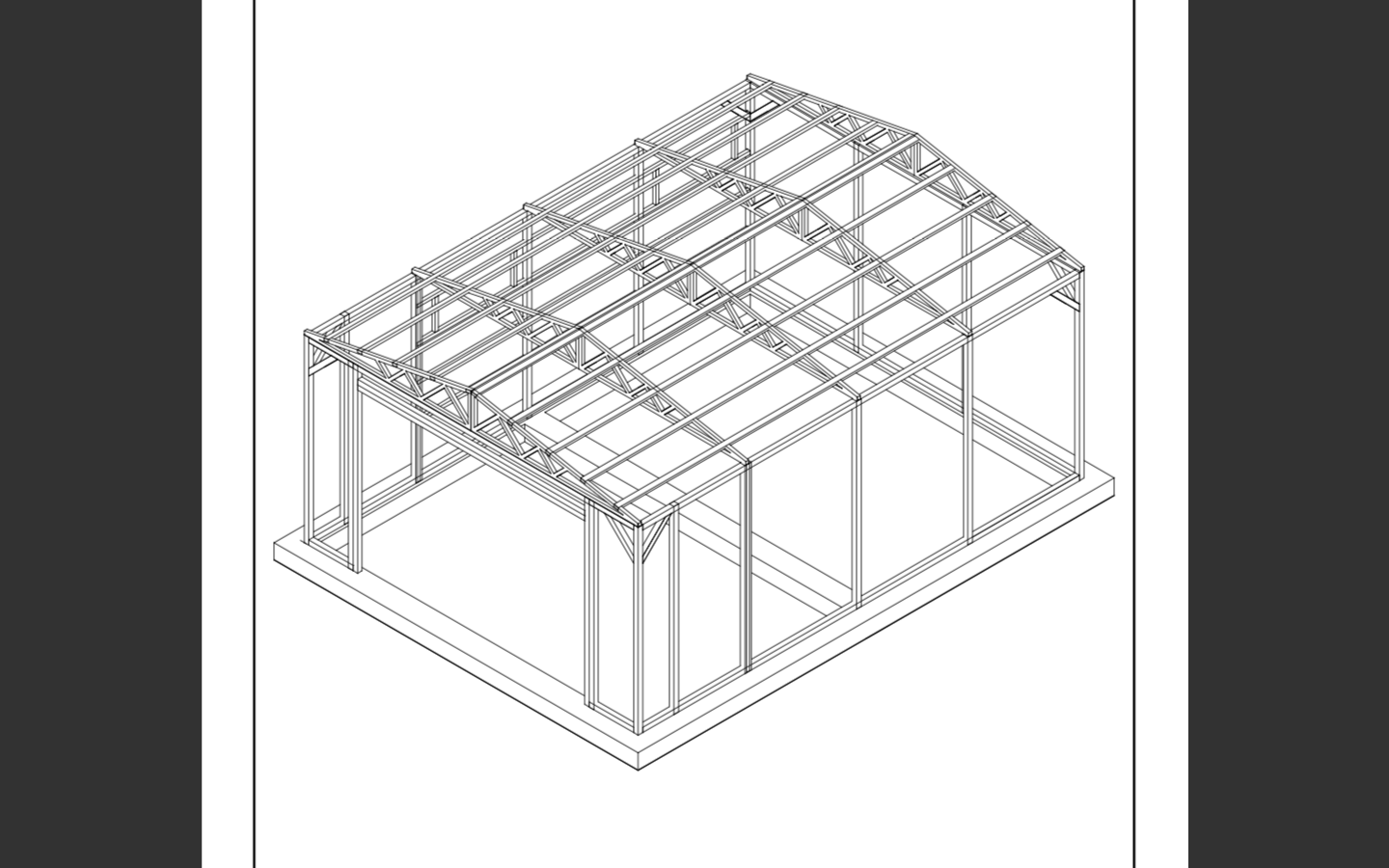

Каркасный гараж 6 на 6 метров на первый взгляд имеет довольно сложную конструкцию, но возводится он очень быстро.

Но существует прекрасная альтернатива дереву – металл. Вы можете построить каркасник, обшитый сэндвич панелями. Цена – как минимум раза в полтора дешевле, чем кирпичный. Каркасник из сэндича получится теплый, ремнотопригодный, не требующий особого ухода. Стальной каркас – практически вечный. Панели можно заменять. И есть еще один интересный нюанс.

Изготовка и размещение оборудования и установок

Создать мастерскую в гараже своими собственными руками достаточно просто. Главное — на протяжении всего процесса следовать ранее разработанной схеме и учитывать приведенные в плане размеры. В случае если предметы не вписываются в общую обстановку, необходимо отказаться от использования подобных конструкций.

На время проведения работ внутри гаража рекомендуется оставлять автомобиль на улице. При использовании сварочного аппарата и болгарки нужно избегать попадания раскаленного металла на легковоспламеняющиеся материалы.

Стойка для дрели

Чтобы сделать стойку, потребуются:

наждачная бумага;
деревянные бруски (ширина 20 сантиметров или более);
мебельные направляющие;
тиски;
отвертка;
пила по дереву;
дрель.

Для изготовления стойки необходимо расчертить и вырезать в двух брусках отверстия (диаметр их соответствует размерам дрели) и просверлить ниши под шурупы, которые будут фиксировать аппарат. Далее монтируется основа конструкции (несущая станина). К последней фиксируются две направляющие (из Т-образных уголков). Бруски крепятся к доске. На задней стороне этой детали фиксируются мелкие бруски, которые будут двигаться внутри направляющих.

Эстакада для ремонта авто

Для изготовления эстакады потребуется сварочный аппарат и несколько металлических уголков. Размер последних рассчитывается, исходя из габаритов автомобиля. Опоры будущей эстакады должны располагаться на высоте 80 сантиметров, а минимальная ширина трапа для колес составляет 40 сантиметров. Общая протяженность конструкции рассчитывается следующим образом: длина машины + 1 метр.

Устройство достаточно простое. Внешне эта конструкция напоминает детскую горку, у которой боковины и нижняя часть изготовлены из металлических уголков шириной 50 миллиметров, а трап — из рифленой стали толщиной более 14 миллиметров.

Собираем компрессор для гаража

Для гаражной мастерской подойдет компрессор, изготовленный из:

автомобильной камеры;
насоса с манометром;
ремкомплекта для автомобильной резины;
шила.

Чтобы создать простой компрессор, подходящий для разбрызгивания краски, нужно следовать приведенным ниже советам:

проверить камеру на предмет выявления дефектов;
в камере проделать отверстие, через которое под давлением будет выходить струя воздуха;
вклеить в отверстие штуцер, соединить с краскопультом и открутить ниппель;
ниппель камеры оставить в прежнем положении (деталь будет удерживать сжатый воздух).

По окончании описанных манипуляций следует провести несколько испытаний импровизированного компрессора, стараясь добиться оптимального давления воздуха, необходимого для равномерного распределения краски. В процессе эксплуатации конструкции нужно отслеживать, чтобы в камеру не попадали грязь и влага.

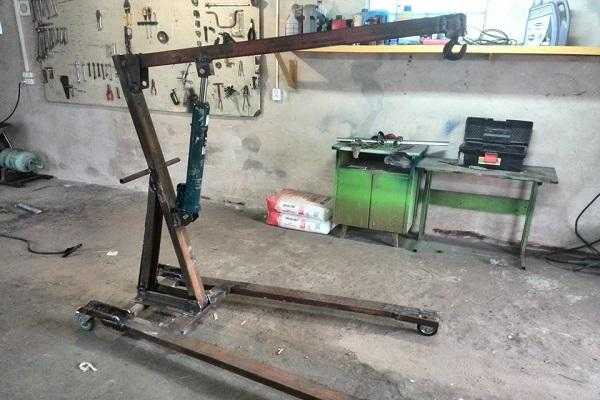

Кран-подъемник

Изготовить самостоятельно кран-подъемник достаточно проблематично. Для создания такой конструкции потребуются специализированные инструменты, необходимые для работы с металлом.

При обустройстве частного гаража подойдет крановая система, изготовленная из листовой стали размерностью 400х400х25 миллиметров и штока диаметром 80 миллиметров. Для создания стрелы длиной 1 метр потребуются уголки 50х50 миллиметров и «стакан» с двумя заранее впрессованными втулками.

Такая конструкция фиксируется на потолке посредством фасонной гайки М 42х2.

Верстак

Во многих российских гаражах встречаются верстаки. Это удобная конструкция, помогающая выполнить ремонт различных предметов или изготовить что-либо. Чтобы установить верстак, потребуются:

листы фанеры;
полиуретан;
шлифовальная машина;
пила;
крепежи.

В качестве примера можно рассмотреть верстак размерами 660х100х60 сантиметров. Для изготовления конструкции потребуются 4 листа фанеры 20 миллиметров толщиной. На начальном этапе создания верстака варится каркас из металлических уголков. Далее сверху укладываются доски, поверх которых крепятся листы фанеры. В конце материал шлифуется и обрабатывается краской.

При желании можно изготовить ящики, для которых потребуется фанера толщиной 13 миллиметров.

Плюсы и минусы

У любого современного стройматериала есть как сильные, так и слабые стороны. Сэндвич-панели – не исключение.

Достоинства:

Высокая скорость строительства, что способствует снижению его сроков в 10 раз и больше – это наглядно демонстрируют быстровозводимые модульные автобоксы.
Возможность всепогодной установки пенополиуретановых сэндвичей, исключающих влагонакопление и устойчивых к отрицательным температурам.
Беспроблемная транспортировка и снижение затрат на перевозку стройматериала, так как панели отличаются не только прочностью, но и относительно небольшим весом.
Пониженная нагрузка на основание в 100 раз или больше. По этой причине отпадает необходимость исследовать грунт перед строительством и можно сэкономить на возведении капитальной несущей конструкции.

Исключают необходимость в дополнительной отделке, поскольку плиты представляют собой заводской продукт, полностью готовый к использованию. Фасадные сэндвичи могут похвастаться идеальной поверхностью, которой просто не нужна как внутренняя, так и наружная отделка.
Гигиеничность: устойчивость к поражению грибком или плесенью, благодаря чему их используют для возведения объектов пищевой промышленности и общественного питания.
Низкие показатели влагопоглощения, даже в условиях нарушения герметичности в местах соединения панелей друг с другом они не будут превышать 3%.

Отдельно нужно сказать про отличные теплоизоляционные свойства этого материала. Сердечник из базальтовой ваты с учётом толщины сэндвича 15 см обеспечивает такую же теплоизоляцию, как обычная кирпичная стена толщиной 90 см, что даёт возможность сокращения расходов на оплату отопления строения в процессе эксплуатационного пользования.

В отзывах пользователи сборных гаражных боксов часто отмечают, что хранение авто в тёплом и, что немаловажно, сухом гараже, где минимальная влажность поддерживается благодаря продуманной системе вентиляции, продлевает срок службы деталям и агрегатам. Да и заниматься обслуживанием или ремонтом «железного коня» в тёплом боксе намного комфортнее, чем в холодном помещении. К недостаткам можно отнести:

К недостаткам можно отнести:

Непродолжительный срок службы – порядка 45-50 лет. Хотя по уверениям изготовителей, оцинкованная сталь, используемая в качестве оболочки сэндвич-панелей, обладает высокими физико-техническими свойствами. Плюс защиту самой оболочки обеспечивает грунтовка в совокупности с антикоррозийным и полимерным покрытием. Стоит ли уповать на это – решать вам.
Невозможность установки на стенах габаритных навесных полок или других тяжёлых мебельных конструкций.
Необходимость контролировать состояние замковых частей сэндвичей при монтаже в условиях низких температур.
Отсутствие «вандалоустойчивости», как у железобетонных сооружений или строений из кирпича, поэтому существует риск взлома или поверхностных механических повреждений – сколов, царапин.
Использование панелей из базальтового волокна в обязательном порядке требует хорошую вентиляцию. В отличие от однородных материалов, сэндвичи из минваты обладают худшей теплоизоляционной способностью.
Вероятность появления сквозняка из-за щелей на участках стыковки соседних панелей в случае нарушения схемы сборки и промерзание стыков конструкции в морозную погоду.
Довольно высокую стоимость постройки, но поскольку покупка того же бетона, кирпича или качественного пиломатериала обходится дороже сэндвичей, то всё это относительно.

Про подготовку

Сперва хочется сказать, что дешевле построить собственный гараж, чем его купить. Иногда цены поднимают до небес за старые и гнилые боксы, особенно в городах миллионниках, где мест даже для парковок остро не хватает.

Перед постройкой обязательно нужно предупредить администрацию вашего населенного пункта, что собираетесь строить гараж. Будьте готовы, что власть может потребовать деньги, так уж все устроено.
Для начала нужно выбрать место. Отлично подойдет сухое место на маленьком пригорке для того, чтобы лишняя влага быстро испарялась, и не образовывались лужи. Иначе, в холодную погоду придется буквально пробивать путь к входу.
Не стесняйтесь пристраивать свой к другому гаражу, но только при разрешении хозяина. Желательно чтобы фундамент будущего гаража был песчаный или глиняный для последующего выкапывания места под подвал.
Когда место выбрано, стоит приступить сначала к постройке подвала. Выкопайте экскаватором (если совсем с деньгами туго, то можно и самому) вход в подвал метра полтора – два, а затем приступайте выравнивать непосредственно подвал любой формы и размера, какой предпочтете нужным. После поставьте бетонные стены (рекомендуют бетон, потому что дерево и другие деревянные материалы быстро сгниют), пол и потолок. Подвал готов.

Нюансы строительства бокса

Строить гараж не так сложно, как жилой дом, но и здесь нужно подойти со всей ответственностью к процессу, если вы хотите, чтобы постройка прослужила вам достаточно долго.

Разметка

Понятно, что разметка должна соответствовать вашему проекту, но помните не только о нём

Важно соблюсти необходимые расстояния от забора, соседского участка, окон соседей, окружающих построек и узлов коммуникаций

Все эти ограничения продиктованы необходимость соблюдения норм противопожарной безопасностиФОТО: 24tv.ua

Нужна ли смотровая яма

Обустройство смотровой ямы – это дополнительные затраты и хлопоты, спору нет. Решать, нужна ли она вам, нужно до обустройства фундамента ещё на этапе проектирования. С одной стороны, если вы не берётесь самостоятельно проводить какие-то, даже простейшие манипуляции с авто, то вроде бы она и не нужна. С другой, даже если вам не придётся пользоваться ямой, её можно приспособить и для других, хозяйственных целей.

Если вы всё-таки решите делать яму, то оптимальными будут такие габариты: ширина 1 м, длина – 2 м, глубина – 180-200 смФОТО: carnovato.ru

При отсутствии ямы пол просто заливается монолитной плитой.

Фундамент: какой лучше выбрать

Выбор типов основания большой: можно использовать и свайный, и ленточный, и монолитный.

Ленточный фундамент следует делать ниже глубины промерзания грунта, чтобы сезонные подвижки не выталкивали его на поверхность. Ленточное основание укрепляют арматурной сеткой и заливают бетоном. Такая конструкция должна выстояться, прежде чем начинать строительство.

Упрощает и ускоряет процесс сборный фундамент из готовых блоков, которые скрепляются раствором. Но такая конструкция надёжна только на участках с низким залеганием грунтовых водФОТО: remontnik.ru

Более экономичной считается свайная конструкция, в которой на некотором расстоянии друг от друга устанавливаются сваи в пробуренные скважины, а затем они связываются ростверком или неглубокой лентой. Инструкция, как установить сваи:

Иллюстрация	Описание
	В грунте с помощью бура нужно сделать отверстия на глубину ниже уровня промерзания
	На дно отверстий засыпается гравийная смесь в качестве подушки
	В отверстия вставляются пластиковые трубы для канализации
	Трубы фиксируются по краям гравием, а в центр вставляется металлическая арматура
	Перед заливкой необходимо выровнять трубы
	После этого, трубы заполняются бетоном и обвязываются ростверком

Третий вариант, доступный для применения – монолитная плита. Учитывая сравнительно небольшую нагрузку на грунт всего строения даже с машиной, это самый простой выход.

Для обустройства такого основания, как на фото, выбирают грунт на 40-50 см, насыпают песчано-гравийную подушку, арматурную сетку и всё это заливают бетономФОТО: fundament-pro.ru

Гараж своими руками: стены

Из чего строить гараж? Самое главное в решении этого вопроса – доступность материалов и ваши финансовые возможности.

На пике популярности сейчас – блочное строительство. Лёгкие и прочные пенобетонные блоки будут хорошо сохранять тепло. Они имеют правильные геометрические формы, их кладка не требует особых навыков, но снаружи такой материал нужно обязательно штукатурить.

Если стоит задача построить быстро и дёшево – то рассмотрите вариант каркасного строительства. Каркас изготавливается из металла или мощного бруса, а стены зашиваются плитами ОСБ с утеплителем или без него.

Чтобы придать строению законченный вид, снаружи его обшивают сайдингом или вагонкойФОТО: 1pogarazham.ru

Крыша бокса: дополнительные возможности

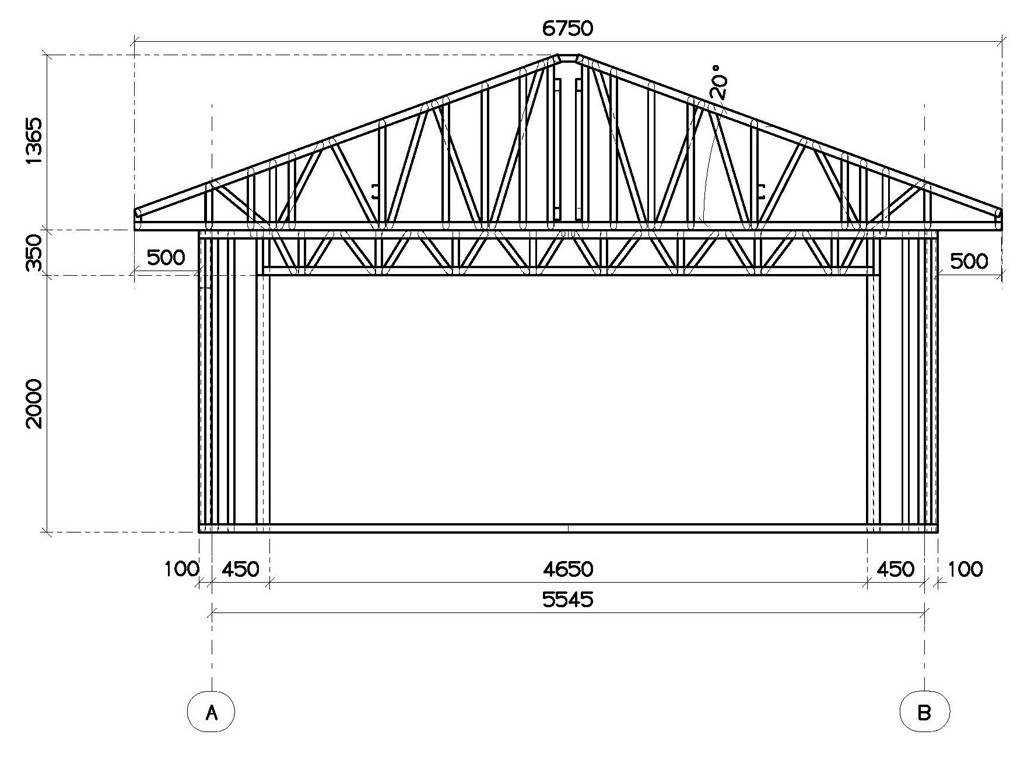

Самый простой вариант – односкатная крыша с небольшим уклоном примерно в 8º или больше, чтобы не задерживалась снеговая шапка

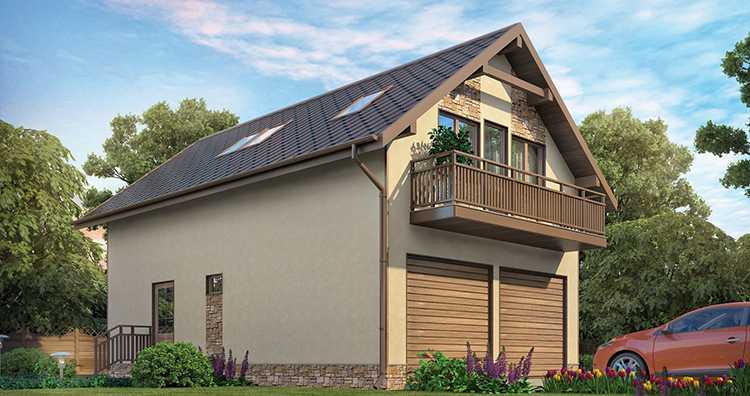

Но обратите внимание на дополнительные возможности гаражной кровли. Если сделать здесь чердак, а ещё лучше – мансарду, то можно использовать это пространство для разных целей

Здесь можно хранить надувную лодку, ведь так она лучше сохранится. На чердаке можно сушить рыбу и грибы, устроить место отдыха или сделать обсерваторию. Очень популярно использование надгаражной мансарды как домика для гостей.

Домик получается не маленький и вполне комфортныйФОТО: dekoriko.ru

Ворота

Ворота в гаражном боксе можно сделать обычными, распашными, подъёмными или откатными.

Откатные обычно ставят, если въезд в гараж расположен прямо с улицы и можно откатить ворота в один уровень с забором.

Распашные ворота – самый простой и надёжный вариант, но зимой, чтобы открыть бокс, придётся откапываться, а летом выскакивать под дождь.

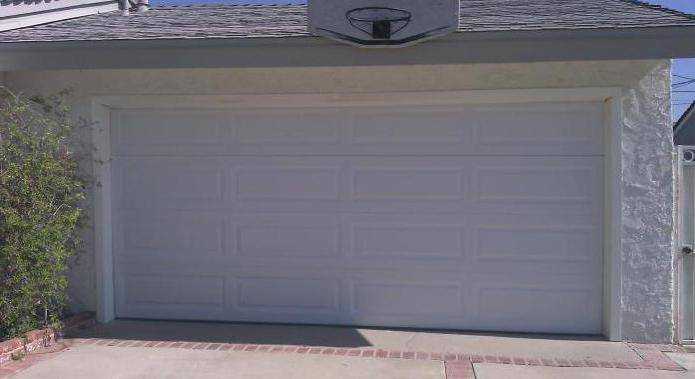

Самыми удобными считаются подъёмные ворота. Они не занимают места, не застревают после снегопада и выглядят очень аккуратно.

Многие компании продают готовые механизмы, которые нужно просто собрать на местеФОТО: vorotagarazh.ru

Из чего лучше строить

Самым предпочтительным материалом для строительства гаражей считается кирпич. Здание получается прочным и долговечным. Однако стройматериал имеет высокую стоимость, требует времени на выполнение работ и застывание раствора.

В качестве альтернативных материалов используют:

древесину;
шлакоблок;
профнастил.

Следующее разъяснение поможет понять, как сделать правильный выбор стройматериала.
