Чугунные радиаторы мс-140 : производители, цены, технические характеристики

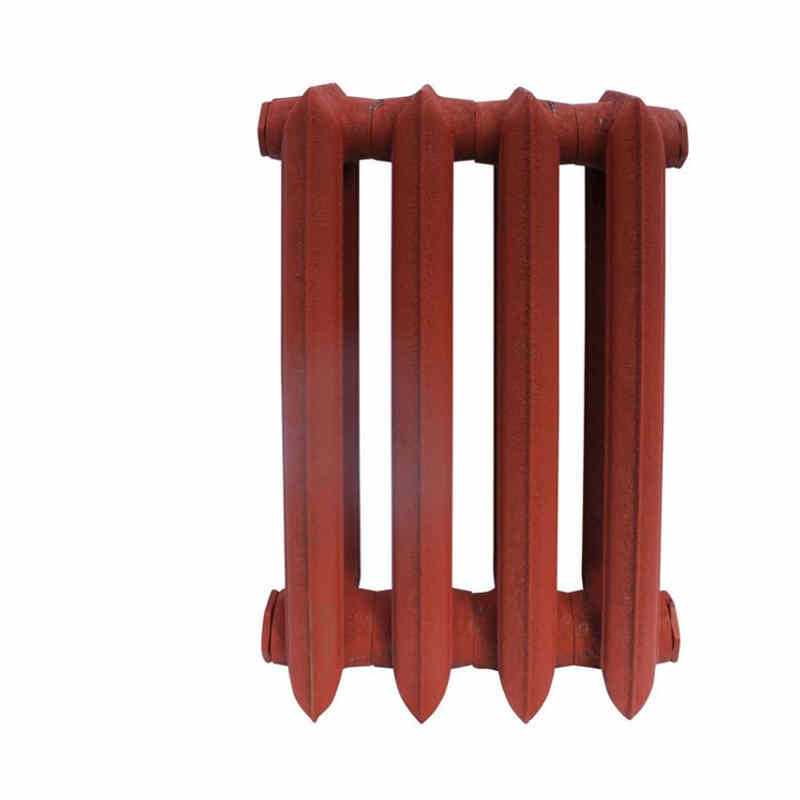

Свойства радиаторов МС 140

Простота монтажа и ремонта, высокие эксплуатационные характеристики, а также хорошая теплоотдача — все это делает радиаторы МС 140 популярным продуктом как у оптовых, так и у розничных покупателей. Кроме того, подобные изделия устанавливались еще в советское время. Поэтому они неоднократно испытаны на прочность и до наших дней служат своим владельцам, пользуясь их доверием.

Особенность секционных чугунных радиаторов этой марки заключается в их устойчивости к воздействию агрессивной среды. Кроме того, они имеют классический дизайн, уместный в любом интерьере. А еще подобное оборудование может применяться в отопительных системах не только в жилых зданиях, но и на объектах общественного и промышленного назначения.

Достоинства приборов

Стоит отметить следующие достоинства прибора:

Характеристики Бриз 500

Расширенное сечение водных каналов, за счет чего существенно увеличивается период эксплуатации радиатора.
Высокий уровень теплопроводности, а также долговечность и надежность. Чугун является износостойким материалом, которому не вредны ни мелкие камни, ни различный мусор, встречающийся в теплоносителе. Для качественных радиаторов срок эксплуатации может доходить до 50 лет. Однако производители говорят о 30 годах уверенного использования без чистки и ремонта.
Хорошие антикоррозийные характеристики. Они обеспечиваются за счет того, что в процессе использования поверхность чугунного радиатора покрывается «сухой ржавчиной», не дающей коррозии ни малейшего шанса.
Удобная возможность замены секций.
Чугун ни при каких условиях не может стать причиной электрохимической коррозии. Это значит, что при использовании таких радиаторов с пластиковыми или стальными трубами не возникнет никаких проблем.

Кроме того, чугунные батареи лучше всего подходят для российского потребителя, учитывая качественный состав теплоносителя, циркулирующего по централизованным сетям отопления. Не каждый алюминиевый или биметаллический радиатор сможет на протяжении хотя бы 10 лет выдерживать качество теплоносителя, а чугунные делают это более 30 лет.

Недостатки

Декоративный узор

Среди недостатков можно выделить:

солидный вес конструкции;
высокую инерцию тепла;
возможность повреждения системы при гидравлическом ударе.

Кроме того, из-за большой массы радиатора могут возникнуть сложности в процессе монтажа или при транспортировке оборудования.

Что следует учитывать при выборе размеров батареи

Устанавливают радиаторы отопления обычно под окнами. Такое расположение позволяет расходовать энергию теплоносителя максимально рационально. С учетом этого обычно и выбирают размеры радиаторов отопления.

Монтируется батарея таким образом, чтобы расстояние от ее верхнего края до выступа подоконника составляло не менее 10 см. При этом над полом радиатор должен располагаться на высоте примерно 8-12 см. При нарушении этих требований в районе секций батареи не происходит эффективного воздухообмена. А следовательно, потенциал радиатора используется не полностью. Таким образом, выбирая батарею, в первую очередь вы должны посмотреть на высоту. Она должна быть меньше примерно на 20 см, чем расстояние от выступа подоконника до пола.

Правила установки

Количество секций рассчитано, радиаторы приобретены, и осталось их установить. Здесь есть два варианта — обратиться за помощью к специалистам или же сделать все своими руками. Если финансовые возможности ограничены, значит, процесс установки осуществляем самостоятельно.

Для крепления чугунных радиаторов применяются:

Штыревые кронштейны — когда стена из гипсобетонных блоков или кирпича.
Угловые кронштейны — когда стена деревянная.

На 1 секционный радиатор требуется 3 кронштейна, которые крепят, используя дрель и дюбеля. Следующий этап — снять пленку с чугунной конструкции и соединить подведенные трубы с батареей так, чтобы не повредить резьбу и не получить утечку воды из отопительной системы. Расстояние от пола до нижнего края радиатора — не менее 10 сантиметров, а между стеной и секциями — до 5 сантиметров.

Радиаторы могут подсоединяться как последовательно, так и параллельно. Независимо от выбранного метода в первую очередь необходимо отключить подачу теплоносителя по своему стояку. Для этого придется обратиться в обслуживающую организацию — ЖЭК либо ДЭЗ. После того как стояк перекрыт, нужно слить оставшийся теплоноситель из старых радиаторов и труб. После демонтажа старых приборов отопления можно подсоединять новенькие чугунные секции.

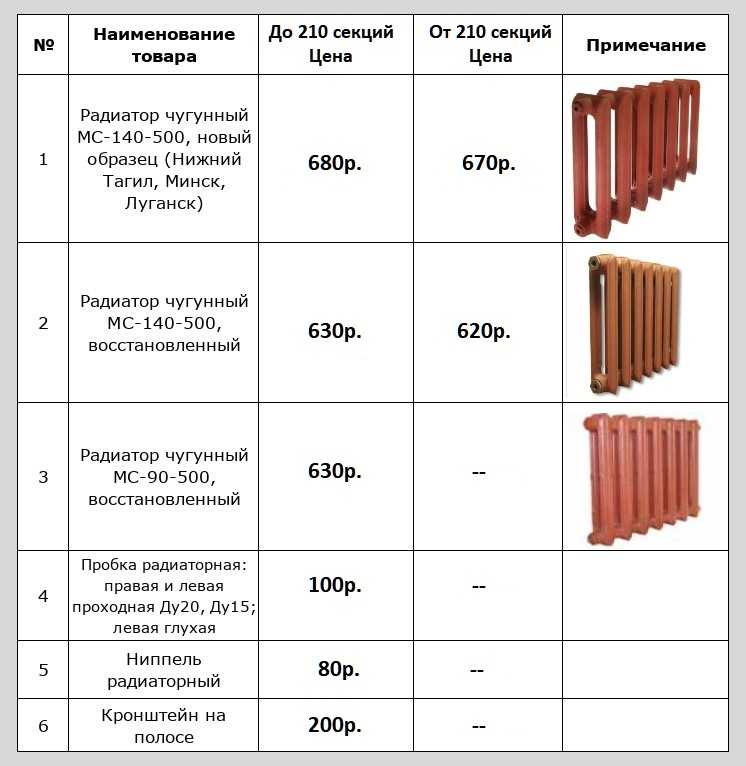

Ассортимент в магазине

Работать следует осторожно, чтобы не сорвать резьбу, иначе проблем не оберешься. Открыв кран Маевского, необходимо сбросить скопившийся в системе отопления воздух и подать теплоноситель, открыв стояк

Монтаж радиаторов при параллельном подключении проводится аналогично первому методу и отличается лишь тем, что при наличии запорной арматуры не придется перекрывать центральный стояк. При желании в радиаторы вставляются современные термодатчики и терморегуляторы, которые позволяют регулировать температуру нагрева радиаторов.

Из каких материалов делают батареи?

Радиаторы не только помогают создать приятную температуру в помещении, но и могут стать его настоящим украшением. Они принципиально отличаются друг от друга материалом, из которого изготовлены.

Следующие варианты очень популярны на рынке отопительных приборов:

Алюминиевые блоки легкие и имеют современный внешний вид. Они отличаются низкой стоимостью тепловой энергии и простотой монтажа. Благодаря тонким стенкам радиаторов достигается быстрый нагрев и высокий уровень теплоотдачи.

Биметаллические радиаторы — это радиаторы, изготовленные из стали и алюминия. Удачное сочетание металлов обеспечивает быстрый нагрев и повышает способность выдерживать нагрузки прутка. Этот тип радиаторов подходит как для автономных, так и для центральных систем отопления.

Чугунные агрегаты отличаются высокой тепловой эффективностью, надежностью и долговечностью. Есть неприметные системы, такие как старые, хорошо известные советские модели МС-140, а есть более респектабельные модели с модернизированными и модифицированными поверхностями, сглаженными внутри и снаружи.

Медные батареи долговечны, но довольно дороги. Поэтому они используются довольно редко.

Стальные теплообменники отличаются простой конструкцией, которая облегчает конвекционный обогрев помещения.

Для того чтобы более подробно познакомиться со стальными радиаторами, необходимо разобраться в их классификации по типам, ознакомиться с техническими характеристиками, особенностями монтажа и эксплуатации.

Реальная теплоотдача секции радиатора

Как уже указывалось, мощность (теплоотдача) радиаторов обязательно указывается в их техническом паспорте. Но почему же спустя несколько недель после установки отопительной системы (а то и раньше) вдруг оказывается, что вроде бы и котёл греет как надо, и батареи установлены по всем правилам, а в доме холодно? Причин снижения реальной теплоотдачи радиаторов может быть несколько.

Чугунный радиатор Viadrus (Чехия)

Приведем показатели поверхности нагрева и заявленной теплоотдачи для наиболее распространённых моделей чугунных радиаторов. Эти цифры в дальнейшем понадобятся нам для примеров расчёта реальной мощности секции радиатора.

Тип радиатора	Поверхность нагрева, м2	Теплоотдача, Вт м2 (90/20°С)
М-140-АО	0,299	175
М-140-АО-300	0,17	108
М-140	0,254	155
М-90	0,2	130
РД-90с	0,203	137

Как уже сказано, при использовании таких радиаторов для средне-, низкотемпературных систем отопления (например, 55/45 или 70/55) теплоотдача чугунного радиатора отопления будет меньше заявленного в паспорте. Поэтому чтобы не ошибиться с количеством секций, его фактическую мощность нужно пересчитывать по формуле:

Q = K х F х ∆ t

где:

К — коэффициент теплопередачи;

F — площадь поверхности нагрева;

∆ t — температурный напор °С (0,5 х ( t _вх. + t_вых. ) — t_вн.);

при этом

t_вх– температура входящей в радиатор воды,

t_вых– температура воды на выходе из радиатора;

t_вн.- средняя температура воздуха в помещении.

При температуре входящего теплоносителя 90 гр., выходящего 70 гр., а температуры в комнате 20 гр.

∆ t = 0,5 х (90 + 70) – 20 = 60

Коэффициент К для наиболее распространённых чугунных радиаторов можно посмотреть здесь:

Тепловой напор	50-60	60-70	70-80	80-100
Коэффициент теплопередачи (К)
Радиаторы чугунные высокие	7.0	7.5	8.0	8.5
Радиаторы чугунные средние	6.2	6.4	6.6	6.8

Даже реальная теплоотдача одной секции среднего чугунного радиатора с площадью 0,299 кв. м (М-140-АО) при температуре входящей воды 90 гр., а выходящей — 70 гр будет отличаться от заявленной. Это происходит из-за теплопотерь в подводящих трубах, и по другим причинам (например, сниженный напор), предусмотреть которые в лабораторных условиях невозможно.

Итак, теплоотдача секции площадью 0,299 кв. м. при температуре 90/70 составит:

7 х 0,299 х 60 = 125,58 Вт

Учитывая, что теплоотдача всегда указывается с некоторым запасом, умножим эту цифру на 1,3 (этот коэффициент используется для большинства чугунных радиаторов) и получаем: 125,58 х 1,3 = 163, 254 Вт – в сравнении с заявленной 175 Вт.

Еще больше будет разницы в цифрах, если входящая в радиатор вода не нагревается выше 70 град. (а выходящий теплоноситель, соответственно, остывает до 60-50 град.), поэтому перед тем как покупать новые радиаторы, желательно узнать реальные тепловые параметры своей отопительной системы.

Как сэкономить на отоплении?

Первое правило разумной экономии – это запомнить, на чём экономить нив коем случае нельзя! Радиаторы всегда нужно брать с запасом, ведь снизить температуру в помещении можно с помощью уменьшения температуры воды в системе или с помощью запорных кранов. А вот если реальная теплоотдача окажется ниже заявленной производителем – в комнатах будет в лучшем случае прохладно. Кстати, неплохие по большинству параметров чугунные радиаторы Коннер в условиях реальной эксплуатации имеют теплоотдачу процентов на 20-25 ниже, чем указано в паспорте

Радиатор 1К60П-500 (Минск)

Как уже указывалось, теплоотдача может отличаться от заявленной и из-за того, что температура воды в отопительной системе гораздо ниже «стандартной», то есть той, при которой проводились заводские испытания, так как заявленная мощность излучения достижима лишь при лабораторных условиях. Представьте себе, что секция радиатора МС-140 (указана мощность 160 Вт) при температуре воды 60/50 град. (а больше «котёл не тянет»!) будет выдавать мощность не более 50 Вт. И если вы поверили техническому паспорту и решили поставить 5 отопительных секций, то вместо 800 Вт (160 х 5) вы получите всего 250.

Однако предусмотреть эту ситуацию и даже воспользоваться ею вполне возможно! Исходя из расчётов, приведённых выше, чем ниже ∆ t (то есть температура воды-теплоносителя), тем тем большей должна быть излучающая поверхность радиатора. Так при ∆ t 60 для излучения 1 кВт достаточно радиатора высотой 0,5 м х 0,520 м, а при ∆ t 30 — 0,5 м х 1,32 м.

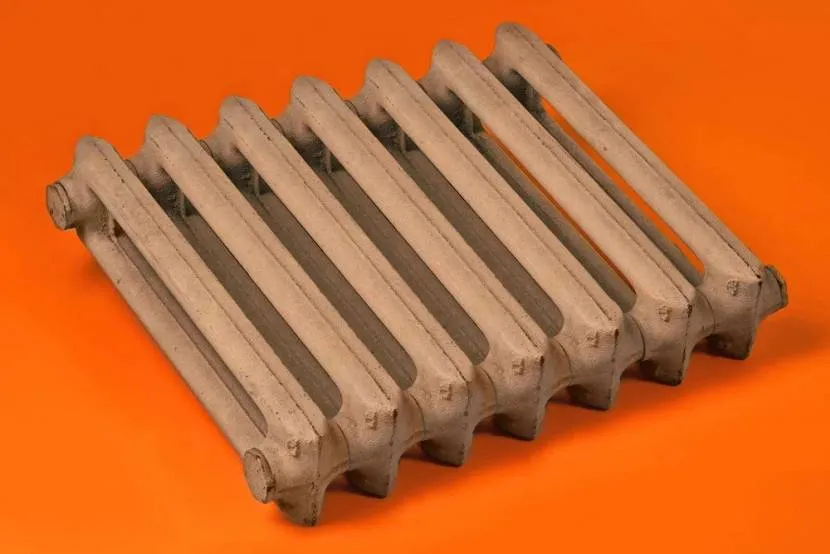

«Традиционный» чугунный радиатор МС-140М2

Стальные панельные радиаторы: виды и определение мощности

Стальные панельные радиаторы — конкурент привычных отопительных приборов секционного типа. Они привлекательны тем, что по сравнению со всеми секционными моделями при меньших габаритах имеют более высокий коэффициент теплоотдачи. Состоят из панелей, в которых по сформированным ходам, движется теплоноситель. Панелей может быть несколько: одна, две или три. Вторая составляющая — пластины гофрированного металла, которые называют оребрением. Вот за счет этих пластин и достигается высокий уровень теплоотдачи этих устройств.

Стальные панельные радиаторы имеют разные размеры и мощность

Для получения разной тепловой мощности панели и оребрение комбинируют в нескольких вариантах. Каждый вариант имеет разную мощность. Чтобы правильно подобрать размер и мощность нужно знать, что каждый из них собой представляет. По строению стальные панельные батареи бывают следующих типов:

Тип 33 — трехпанельный. Самый мощный класс, но и самый габаритный. Имеет три панели, к которым подсоединены три пластины оребрения (потому и обозначается 33).
Тип 22 — двухпанельный с двумя пластинами оребрения.
Тип 21. Две панели и между ними одна пластина с гофрированным металлом. Эти отопительные приборы при равных размерах имеют меньшую мощность по сравнению с типом 22.
Тип 11. Однопанельные стальные радиаторы с одной пластиной оребрения. Имеют еще меньшую тепловую мощность, но и меньший вес и габариты.
Тип 10. В этом типе имеется только одна панель с теплоносителем. Это самые маломощные и легкие модели.

Все эти типы могут иметь разную высоту и длину. Очевидно, что мощность панельных радиаторов зависит как от типа, так и от габаритов. Так как рассчитать этот параметр самостоятельно невозможно, то каждый производитель составляет таблицы, в которых заносит результаты испытаний. По этим таблицам и подбираются радиаторы для каждого помещения.

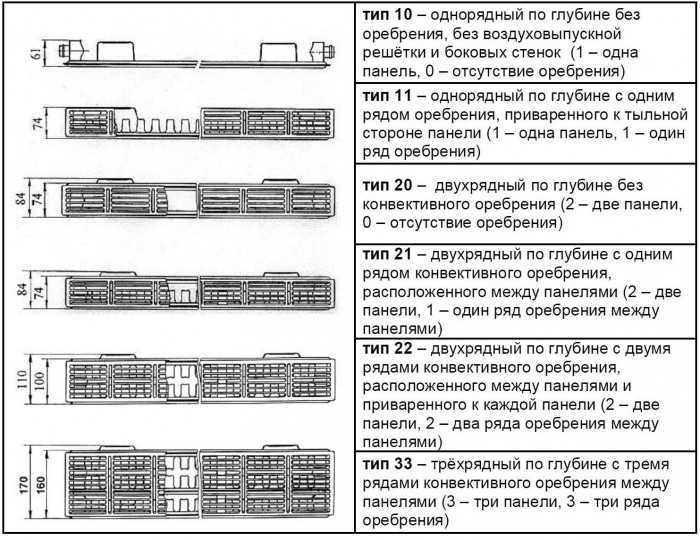

Типы стальных панельных радиаторов

Определяем мощность

Мощность стальных панельных радиаторов нужно определять исходя из теплопотерь помещения, в котором они будут устанавливаться. Для квартир, расположенных в стандартных домах, можно исходить из норм СНиПа, которые нормируют требуемое количество тепла на 1м 3 обогреваемой площади:

Помещения в зданиях из кирпича требую 34Вт на 1м 3 .
Для панельных домов на 1м 3 уходит 41Вт.

Исходя из этих норм, определяете, какое количество тепла требуется для обогрева каждой из комнат.

Например, помещение в панельном доме 3,2м*3,5м, высота потолков 3м. Рассчитаем объем 3,2*3,5*3=33,6м 3. Умножив на норму по СНиП для панельных домов получаем: 33,6*41=1377,6Вт.

Нормы СНиПа указаны для средней климатической зоны. Для остальных имеются соответствующие коэффициенты в зависимости от средних температур зимой:

Нужна коррекция потерь тепла и в зависимости от количества наружных стен, ведь понятно, что чем больше таких стен, тем больше тепла через них уходит. Потому учитываем и их: если одна стена выходит наружу, коэффициент 1,1, если две — умножаем на 1,2, если три, то увеличиваем на 1,3.

Чтобы правильно определить мощность панельного радиатора, нужно рассчитать теплопотери помещения

Внесем корректировки для нашего примера. Пусть средние зимние температуры по региону -25 о С, имеется две наружных стены. Получается: 1378Вт*1,3*1,2=2149,68Вт, округляем 2150Вт.

Требуется еще учесть тип материала, кровли, какие помещения находятся сверху или снизу и т.д. Какие для этого существуют коэффициенты, смотрите в статье «Как рассчитать количество секций радиаторов»

А для примера воспользуемся этой цифрой. При условии, что утепление у дома и окон среднее, найденная цифра достаточно точна.

Стальные панельные радиаторы отопления: что это?

Одной из разновидностей радиаторов отопления являются панельные приборы.

Устройство

Для изготовления панельного радиатора используется, как правило, тонкая сталь, листы которой помещаются под молот формовочного пресса — он создаёт в них множество канальцев для протекания теплоносителя.

Фото 1. Стальной панельный радиатор отопления. Внутри прибора находится множество канальцев для протекания теплоносителя.

Потом два таких листа скрепляются воедино, образуя внутри себя длинную зигзагообразную линию для циркуляции горячей воды.

Важно! Радиатор может состоять из нескольких подобных сцепленных листов — от их числа зависит мощность

Технические характеристики

Эффективность работы устройства зависит от числа панелей и наличия конвекторов на них. Конвекторы же необходимы для увеличения интенсивности теплоотдачи от нагретого горячей водой металла в помещение. Кроме того, некоторые типы батарей могут закрываться кожухом, который тоже улучшает теплоотдачу, но затрудняет отчистку. Для удобности различения множества вариаций конвекторов их принято обозначать двузначными числами: первое — количество водопроводящих панелей, второе — количество конвекторов.

Выделяют:

10-тип. Одна отопительная панель без конвекторов и кожуха.
11-тип. В этой модели просто добавляется конвектор.
20-тип. Две водопроводящих пластины без П-образного конвектора.
21-тип. Внутри устанавливается один конвектор и все это помещается в кожух.
22-тип. Та же конструкция, отличие только в количестве конвекторов внутри — их два.

Кроме этих, существует ещё типы 30 и 33: они ничем не отличаются по устройству, но большее число деталей заметно увеличивает их мощность и эффективность работы.

Внимание! Радиаторы типа 30 и 33 из-за своей мощности и конвекции собирают очень много пыли, а также их, как правило, нецелесообразно монтировать в малых помещениях, поэтому при самостоятельном создании системы отопления лучше выбирать тип 22

Особенности

К техническим, экономическим и конструкционным особенностям панельных радиаторов относится:

Низкая стоимость в сравнении с биметаллическими.
Лёгкость всей конструкции, обеспечивающаяся за счёт применения тонких листов стали.
Функциональность: возможно монтировать в квартире, доме, гараже, и даже на балконе, веранде или мансарде.

Плюсы и минусы

Преимущества:

Именно эта отопительная система быстрее прочих конкурентов по нише передаёт тепло воздуху в помещении, то есть проявляет самую высокую теплопроводность.
Очень простая и быстрая установка. Из всех отопительных решений монтаж легче только у комнатного костра.
Горячая вода циркулирует по очень узким каналам, поэтому передача тепла от неё к металлу происходит быстро, а самого теплоносителя — воды — требуется для этого весьма мало. Благодаря такой конструкционной особенности прогреть остывшую воду можно очень быстро, что обеспечивает и третье преимущество.
Энергоэффективность: приборы, которые требуются для работы радиатора (насос и нагревательный котёл) — не станут перерасходовать электроэнергию на циркуляцию и нагревание воды, поскольку для работы устройства нужно намного меньше жидкости, чем для биметаллических и чугунных батарей.

Листовая сталь обеспечивает лёгкость и экологичность радиаторов, благодаря чему достигается удобство транспортировки и широта горизонтов применения: от частных домов до детских садов.

Недостатки:

Если хотя бы несколько раз слить воду из радиатора, допустив тем самым попадание воздуха внутрь, то велик шанс того, что в нём начнутся коррозийные процессы. Для нормальной и продолжительной работы устройства требуется постоянно поддерживать циркуляцию воды, а соответственно — держать насос всегда работающим.
Хорошая теплопроводность — палка о двух концах. Малое количество воды в каналах системы и наличие насоса обеспечивает быструю смену остывших потоков воды горячими. Но если отключить насос, тонкая сталь радиатора очень быстро остынет и воздух в доме — тоже.

Радиаторы стальные панельные змеевикового типа РСГ1 ГОСТ 20335—74

Они предназначены для систем водяного отопления с температурой теплоносителя до 150°С и давлением до 0,6 МПа, подключенных к тепловым электростанциям или групповым котельным, оборудованным системами дезоксигенации воды (до содержания кислорода 0,05 г на 1 м3 воды).

Охладитель состоит из двух одностенных профилированных панелей, которые образуют каналы для потока охлаждающей среды в виде змеевиков. К концам канала катушки приварены два ниппеля с цилиндрической резьбой Dy=20 мм. Стальные радиаторы изготавливаются с торцевыми соединениями.

Радиаторы собираются в однорядном и двухрядном исполнении. Они поставляются в собранном виде в упаковках. Радиаторы укладываются на ребро в условиях, защищающих их от коррозии и повреждений.

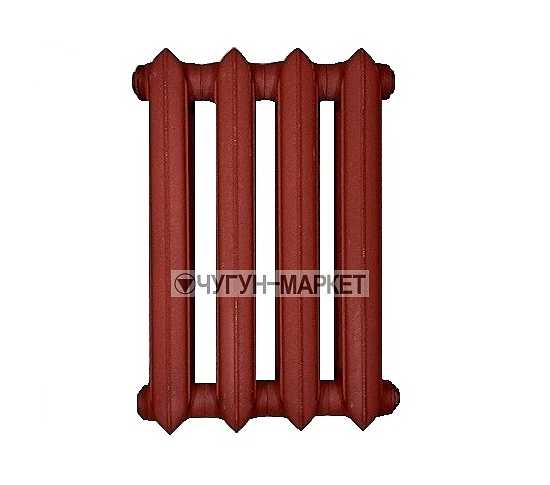

Особенности радиатора МС-140-500

Радиаторы чугунные МС-140 с межосевым расстоянием 500 мм предназначены для обогрева зданий любого назначения, начиная от частных жилых домов и заканчивая промышленными и производственными постройками. Они обладают неплохой теплоотдачей и стойкостью к агрессивному теплоносителю. Чугунные «гармошки» упрямо не хотят покидать рынок отопительного оборудования, так как они считаются самыми неприхотливым видом радиаторов.

Чугунные батареи являются одними из самых долговечных. Это обусловлено физическими и химическими качествами металла.

Главным достоинством чугунных батарей является их продолжительный срок службы. Чугун неохотно вступает в реакцию с водой и агрессивными соединениями, хорошо сопротивляясь коррозии. Не подвержен ей и верхний слой, защищенный грунтовкой и краской. Даже при отсутствии внешней защиты чугун практически не портится и не истончается. Доходит до того, что в некоторых случаях эти радиаторы могут пережить по сроку службы само здание.

Теплоотдача чугунных радиаторов МС-140 с межосевым расстоянием составляет от 140 до 185 Вт на одну секцию. Это довольно приличный показатель, что позволяет чугуну успешно конкурировать с другими типами батарей отопления. Сегодня чугунные батареи выпускаются многими отечественными заводами и не собираются покидать прилавки сантехнических магазинов.

Благодаря современным технологиям литья чугуна, готовые изделия получаются особо прочными и не нуждаются в слишком частом уходе.

Отличия технических характеристик чугунных батарей отопления от других популярных видов батарей.

Какими достоинствами обладают чугунные радиаторы МС-140-500?

Стойкость к агрессивному теплоносителю – централизованные системы отопления не щадят даже самые выносливые современные радиаторы. Чугун же практически не вступает в реакцию с едкими и агрессивными соединениями;
Большая внутренняя емкость – благодаря этому радиаторы практически никогда не забиваются и не засоряются. Также внутренний объем способствует уменьшению гидравлического сопротивления;
Продолжительный срок службы – гарантия от производителей достигает 10-20 лет. Что касается реального срока службы, то он составляет до 50 лет и даже больше, нужно лишь грамотно ухаживать за батареями и вовремя их подкрашивать;
Длительное сохранение тепла – если отопление отключится, чугун еще долго будет сохранять и отдавать тепло, обогревая помещения и комнаты;
Доступная стоимость – цена на чугунные радиаторы МС-140-500 стартует с отметки в 350-400 рублей за одну секцию (в зависимости от производителя).

Перечислим несколько недостатков:

Одним из главных минусов чугунных батарей является неустойчивость к гидроударам, здесь они уступают биметаллическим собратьям.

Большой вес – пожалуй, это один из самых важных недостатков. Одна секция весит свыше 7 кг, из-за чего вес батареи из 10 секций составляет свыше 70 кг;
Сложность в монтаже – если алюминиевый или стальной радиаторы можно смонтировать самостоятельно, то над чугунной батареей придется потрудиться вдвоем-втроем. К тому же, для крепления к стене нужен хороший выносливый крепеж (да и сами стены не должны рассыпаться под тяжестью батарей);
Отсутствие стойкости к высокому давлению – чугунные батареи ориентированы на эксплуатацию в составе автономных отопительных систем (допускается монтаж в малоэтажных домах, подключенных в централизованным системам).

Также мы можем выделить в качестве недостатка чугунных батарей МС-140 их высокую инерционность – от подачи теплоносителя до прогрева системы проходит много времени.

Несмотря на присутствие некоторых недостатков, чугунные батареи продолжают пользоваться устойчивым спросом – потребителей подкупает оптимальное сочетание цены, качества и технических характеристик.

Чугунные радиаторы МС-140 могут эксплуатироваться в составе автономных и централизованных системах отопления с максимальным давлением теплоносителя до 9-10 атмосфер. Температура теплоносителя может достигать +120-130 градусов – чугун остается стойким к таким температурным перегрузкам. Главное, не подвергать его сильным ударам, иначе он может расколоться.

Радиаторы МС-140 могут эксплуатироваться в системах с естественной и принудительной циркуляцией теплоносителя. Система может быть открытой или закрытой – чугун может работать в любых условиях. Главное, чтобы параметры отопления не превышали указанные в паспортных данных значения. Трудность в эксплуатации вызывается лишь необходимостью регулярного ухода – следите за состоянием красочного покрытия и не допускайте образования очагов коррозии.

Преимущества по сравнению с другими батареями

Неоспоримым преимуществом чугунного радиатора перед современными алюминиевыми, стальными, биметаллическими батареями является его долговечность
. Полувековой юбилей чугунной батареи – явление повсеместное. В некоторых городах сохранились по сегодняшний день и продолжают исправно работать еще те батареи, которые отливались в позапрошлом веке.
Себестоимость
чугунного изделия может только порадовать будущего владельца – европейские цены на сверхмодные алюминиевые или биметаллические батареи далеко не каждому по карману. К тому же покупка большого количества секций сулит значительную выгоду.
Еще одно достоинство чугуна – отсутствие каких-либо требований к теплоносителю
. В систему отопления заливается вода любого качества.
Толщина чугунных секций позволяет выдерживать самое высокое рабочее давление
, начиная с 9 Атм и выше. Кроме того, чугун отлично переносит гидроудары, поэтому именно ему отдают преимущество в централизованных системах отопления.

Типы радиаторов из чугуна и их конструктивные особенности

Выбирая чугунные радиаторы, в первую очередь обратите внимание на их габариты. Если речь идет о реконструкции системы, то прибор отопления должен подходить к имеющемуся трубопроводу по расстоянию между отверстиями для подключения

Он должен устанавливаться под подоконником с соблюдением требований, относительно зазоров между радиатором и подоконной доской, с одной стороны, и полом, с другой – важно обеспечить эффективную циркуляцию нагретого воздуха. От габаритов и правильности установки батареи из чугуна зависит ее теплоотдача

Конструкция чугунных радиаторов

Чугунные радиаторы отопления от разных производителей различаются по следующим параметрам:

межосевое расстояние (промежуток между центрами отверстий для подсоединения трубопровода) – от 220 до 900 мм;
глубина – от 85 до 200 мм;
ширина – от 45 до 108 мм;
высота – от 330 до 954 мм.

В определенной степени габариты прибора отопления зависят от стиля, в котором он выполнен. Привычная «гармошка» выпускается в России и Республике Беларусь по определенным стандартам, которые между собой немного различаются. Дизайнерские модели от отечественных и зарубежных производителей серьезно различаются по высоте и по наличию ножек. При этом соблюдается стандартное межосевое расстояние.

Низкие радиаторы. В эту категорию входят приборы отопления высотой от 330 мм до 400 мм. Межосевое расстояние у таких моделей составляет 300 или 350 мм. Представителями низких радиаторов из чугуна являются стандартные «гармошки» МС-140М, а также дизайнерские BOLTON 220, Viadrus Hellas 270.

Разнообразие размеров и форм чугунных радиаторов

Средние радиаторы. Высота таких приборов отопления составляет от 400 мм до 660 мм, межосевое расстояние – 500 мм независимо от модели. В продаже представлены стандартные «гармошки» МС-140, СМ-110, МС-90, МС-85. Маркировка обозначает глубину секции, при этом ширина секции может составлять 108 мм (у производителя из Белоруссии) или 93 мм (у российских производителей). К дизайнерским радиаторам среднего размера относятся чугунные приборы отопления марки DERBY M 500 и Modern 500.

Высокие радиаторы. Это модели высотой от 660 мм, при этом предельная высота составляет 980 мм с учетом ножек. Высокими обычно бывают дизайнерские приборы отопления в ретростиле. Ограничения по высоте связаны с хрупкостью и большим весом чугуна. Кроме того, чем выше секция, тем больше тепловой энергии требуется на ее прогрев.

От габаритов зависят технические характеристики прибора отопления. Размеры и количество секций определяют мощность батареи. При этом нет смысла наращивать «гармошку» дополнительными звеньями более чем на 30%, так как одновременно увеличивается ее теплоемкость. В результате теплоотдача не вырастет, а уменьшится, так как теплоноситель не сможет обеспечить качественный прогрев всего радиатора.

Радиаторы чугунные 7-секционные

Заключение

Чугунные радиаторы с успехом можно монтировать в своих системах отопления. Естественно, они немного уступают по своим характеристикам новым моделям, но и стоимость их существенно ниже. Кроме того, они успешно доказывали свою состоятельность и надежность на протяжении целого столетия, что является весьма продолжительным периодом их эксплуатации.
