Экспедиционный багажник на ниву: все об установке

Самодельный багажник на ниву

Самостоятельное изготовление Экспедиционного багажника на ВАЗ-2121 «Нива». Размеры, схема, детали.

Итак, всё что необходимо для самостоятельного изготовления багажника:

1. Труба квадратная 15*15*2 — 21 м2. Труба прямоугольная 40*20*2 — 1,8 м3. Уголок 25*25*3-4 дина 0,6м4. Сетка кладочная 200*100*55. Электроды — 2,5 кг-3 и 1 кг-26. Круги отрезные, зачистные, перчатки и другая разная мелочевка .

рис.1

Изготавливаем рамку (основу) для багажника на ниву по месту

ВНИМАНИЕ!!! (Размеры могут не соответствовать!!! ). рис.2

рис.2

Изготавливаем и привариваем поперечные рёбра жесткости (на рис.2 количество рёбер 5шт, на практике можно обойтись тремя. Все меряется, смотрится и подгоняется на месте)

рис.3

Далее изготавливаем продольные рёбра жесткости, как на рисунке №3

рис.4

Следующий этап постройки багажника подразумевает под собой монтаж (сварку) строительной (кладочной) сетки непосредственно к готовому основанию (полу) силового багажника. Сетка должна привариваться каждой точкой контакта с поперечинами багажника, во избежание обеспеченной тряски и шелеста при движении.

рис.5

В качестве основы для багажника нивы можно использовать штатные вазовские рейлинги. Рекомендуемое количество рейлингов (не менее) 3 шт.

Далее идёт этап изготовления верхней части (рамки) багажника. Показанной на рисунке №6. Прямые углы — перед багажника, углы с гранями – зад.

рис.6

Далее к этой (рис.6) рамке багажника приваривается прямоугольный профиль 40*40*2 (по 40-30см длиной, длина сугубо индивидуальная, по потребностям изготовителя/джипера). Всего приваривается 12 профильных отрезков, 6шт по краям (углам) и по 2шт с каждой стороны между ними (6шт)., кроме передней части. Серым цветом отмечен профиль приваренный по краям.

рис.7

Следующий этап подразумевает проведение сварных работ для получения целостности двух элементов. Для этого привариваем рамку (рис.7) профилями к основной (рис.4), со стороны сетки.

рис.8

Следующим этапом идёт монтаж (сварка) «поперечины» для рым-болтов и «веткоотбойников» рисунок №9. Отмечена серым.

рис.9

Далее следует этап монтажа (сварки) багажника непосредственно к рейлингам.

После проведения сварочных работ и по окончании производства и установки (монтажа) багажника, следует произвести технологический процесс разработки и изготовления креплений для запасного колеса, «Хай-Джека«, лопаты. А так же кронштейнов для установки и монтажа люстры, и заднего рабочего света. В самом последнем этапе постройки рекомендуется установить рым-болты на поперечину (рис.9) для крепления строп-веткоотбойников.

Рис.10

После всех произведённых работ багажник следует отдать (рекомендуется) на пескоструйку, затем на порошковую окраску. Самостоятельная окраска из пульвизатора скорее всего приведёт к неминуемому появлению коррозии в кратчайшие сроки…!!!

Подготовка

Прежде чем приступить к работе, убедитесь, что вы имеете достаточно свободного времени для того, чтобы построить Экспедиционный багажник.

Также, освободите много свободного места, так как постройка установки требует немало пространства.

• Сварочный аппарат.
• Болгарка.
• Металлические трубы с сечением.
• Крепежи.

Еще одним важным фактором является подбор материалов. Существует несколько материалов, из которых можно построить Экспедиционный багажник.

Вот несколько из них:

Алюминий. Он обладает небольшим весом. За счет этого уменьшается расход топлива, и снижается нагрузка на основные детали авто. При этом алюминиевая конструкция не сможет выдержать достаточно большого веса.

Сталь. Это высокопрочный металл, который обладает большим весом, нежели алюминий. Экспедиционный багажник из этого материала сможет защитить транспорт от сильных повреждений.

Чтобы придать модели легкости, можно использовать трубки из металлопрофиля для постройки Экспедиционного багажника.

Выбираем материал, из которого будет изготовлен багажник

Выбирая основной материал для экспедиционного багажника, автолюбители часто не могут определиться между алюминием и сталью

Оба эти металла обладают своими плюсами и недостатками, поэтому перед началом изготовления силовика важно знать, что:

• Алюминий и его сплавы обладают малым весом, что позволяет экономить топливо. Кроме этого этот материал гибок и отличается высоким сопротивлением к разрывам. Однако алюминий не выдержит сильные нагрузки, из-за чего тяжелые грузы в таком багажнике провозить не получится.
• Вес стали куда выше алюминиевого аналога. Из преимуществ этого материала стоит отметить прочность конструкции (даже в ситуации опрокидывания машины, такой силовик сможет уберечь крышу от сильных повреждений). Кроме этого алюминиевые багажники собираются на болтах, а стальные свариваются, поэтому вам не придется переживать, что от встряски или вибрации багажник попросту развалится на части.

Все зависит от типа грузов, которые вы планируете перевозить, поэтому перед расчетами постарайтесь определиться какой из описанных выше материалов больше вам подойдет.

Какие плюсы

1. Возможность перевозить ношу весом около 110 кг, при этом, не травмируя гладкую крышу.
2. Ценовой диапазон значительно ниже по сравнению с тем же самым прицепом.
3. Груз надежно закреплен, поэтому бояться за него не стоит.
4. Можно придумать множество других приспособлений.
5. Какой бы не была ноша, она не будет мешать смотреть на дорогу при передвижении.

Несколько лет назад выбор был небольшим, выпускались универсальные багажники, которые подходили к любой марке автомобиля, как к седанам, так и внедорожникам, и крепились при помощи водостока. Сейчас технологии ушли вперед, следовательно, выбор стал более разнообразен и широк. Можно выбрать зарубежного производителя, если вы больше доверяете Западу, а можно попробовать поработать с отечественным производством.

Дополнительный отсек для перевозки вещей может быть индивидуальный или подходящий для всех машин.

Процесс изготовления

Для наглядного примера возьмем изготовления экспедиционного багажника на УАЗик Буханку. Она отличается большой вместительностью, а по проходимости уступает разве что вездеходу, что делает ее отличным автомобилем дальних путешествий в самые отделенные уголки планет.

Стандартные габариты для багажника на буханку:

• Длина конструкции – 3,65 м.
• Ширина передней части – 1,4 м.
• Ширина задней части – 1,4 м
• Высота ограждающих бортиков – 10 см.

Эти размеры считаются стандартизированными, но для оптимального соответствия лучше самостоятельно проводить измерительные работы, потому что размеры крыш у разных моделей различаются, а габариты самого багажника исходя из потребностей, каждый рассчитывает сам.

Далее сваривается ограждающий бортик и соединяется сваркой к нижней раме. К ней же привариваются опоры для крепления и сетка рабица.

Последним этапом идет зачистка окалин, обезжиривание и грунтовка. После высыхание готовое изделие можно покрасить автомобильной краской.

Подготовка к работе

Если вас привлек вариант монтажа на крышу Нивы экспедиционного багажника, то вы наверняка часто перевозите какие-то грузы, являетесь поклонником активного отдыха, рыбалки или охоты.

Нива сама по себе машина, предназначенная для подобных целей. Часто используется как рабочая лошадка. Установив багажник экспедиционного типа, количество лошадиных сил не увеличится, а вот функциональность и практичность машины явно изменится в лучшую сторону.

Чтобы начать сборку, вам потребуется пройти через этап подготовки.

• Время и место. Для изготовления ЭБ вам понадобится место, где этим заниматься, и свободное время. Обидно, когда желание не совпадает с возможностями, и человеку банально не хватает времени, чтобы заниматься своей машиной самостоятельно. Потому взвесьте реально свои возможности.
• Чертеж. Не зная размеры автомобиля и параметры самой конструкции на багажник, начинать работу не имеет смысла. Есть множество примеров схем на фото, по которым реально сделать ЭБ конкретно под Ниву. Только убедитесь, о какой именно Ниве идет речь, чтобы не начать под отечественную Ниву собирать багажник, схема которого ориентирована на Шевроле.

Материалы. Официальные производители и просто народные умельцы обычно используют алюминий и алюминиевые сплавы. Поддерживаю такой вариант, поскольку эти металлы прочные, надежные, долговечные и одновременно легкие. При отличных параметрах прочности на крыше вашей машину не будет восседать тяжеловесная металлическая конструкция. Плюс алюминий не ржавеет, что является важным аргументом в его пользу.

В основном экспедиционные багажники делают путем сваривания труб. Их них же выполняют борта нужной высоты. На днище укладывают трубы с меньшим диаметром, а иногда армируют, то есть усиливают металлической сеткой. Тут уже ориентируйтесь на нагрузки, которые будут воздействовать на ваш самодельный ЭБ.

Делаем багажник своими руками

Можно ли сделать экспедиционный багажник на Ниву Шевроле своими руками? Если вы умеете пользоваться сварочным аппаратом, то это не составит большого труда. Для работы понадобится:

• сварочный аппарат;
• трубы квадратного сечения;
• крепежные элементы.

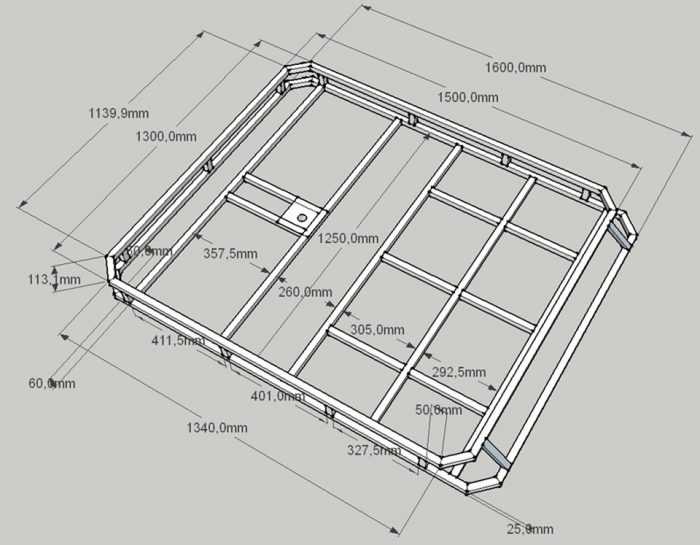

Вначале необходимо составить чертеж экспедиционного багажника на Ниву Шевроле, учитывая расстояния между креплениями. Далее следуйте инструкции:

1. Делаем платформу с бортами, которая состоит из рамы и днища. Раму следует сварить из труб диаметром 20х20, а днище можно сделать из металлической сетки.
2. Загрунтуйте платформу, высушите и окрасьте черной краской по металлу.
3. Точки крепления под уплотнителем укрепите втулками, затем приварите к ним платформу.
4. Для дополнительного освещения установите на багажник фары.

Также можно присоединить к корзине ремни для крепления грузов. Экспедиционный багажник на Шеви Ниву готов.

Подготовка рамы

Сначала необходимо замерить крышу авто и определить места крепления конструкции. Далее делаем чертежи экспедиционного багажника на Ниву своими руками. При расчете параметров необходимо учесть и выносливость конструкции: какой вес она сможет выдерживать.

Далее следует отмерить по чертежу заготовки труб для рамы, отрезать и сварить их: у вас должны получиться два четырехугольных каркаса. При сварке «ловим» диагональ.
Привариваем на нижнюю рамку поперечные трубы, чтобы усилить конструкцию

Важно сфорировать закругленные края на передней и задней дугах для улучшения внешнего вида и повышения аэродинамических свойств.
Усиливаем уголки каркаса с помощью приваривания маленьких поперечных брусов.
Подготавливаем 14 вертикальных брусков размером 110 мм для сваривания нижней и верхней рамы. Как сварить экспедиционный багажник на Ниву? Соединяем нижнюю и верхнюю рамы вместе с помощью вертикальных брусов.
Далее подготавливаем куски профиля 2х2 и строительную сетку для укрепления конструкции

Сетку нужно брать размером 2х0,5 метра.
Когда конструкция будет собрана, необходимо обработать металл преобразователем ржавчины.
Далее зачищаем экспедиционный багажник на Ниву б у шлифмашинкой, накладываем грунтовку и красим.
После покраски устанавливаем на рейлинги и крепим болтами (примерно 8 мм длиной 70 мм).
Устанавливаем на багажник рабочее освещение, запаску, джек, лопату и иной апгрейд. Экспедиционный багажник на Ниву 2131 своими руками готов.

Расчет необходимого количества материала.

При проектировании необходимо учитывать наличие рейлингов на автомобиле и подогнать крепление под размеры автомобиля. Чтобы рассчитать точные параметры конструкции необходимо просчитать следующие параметры:

• длина, ширина и высота предполагаемой конструкции
• примерный вес рамы
• предполагаемый вес груза

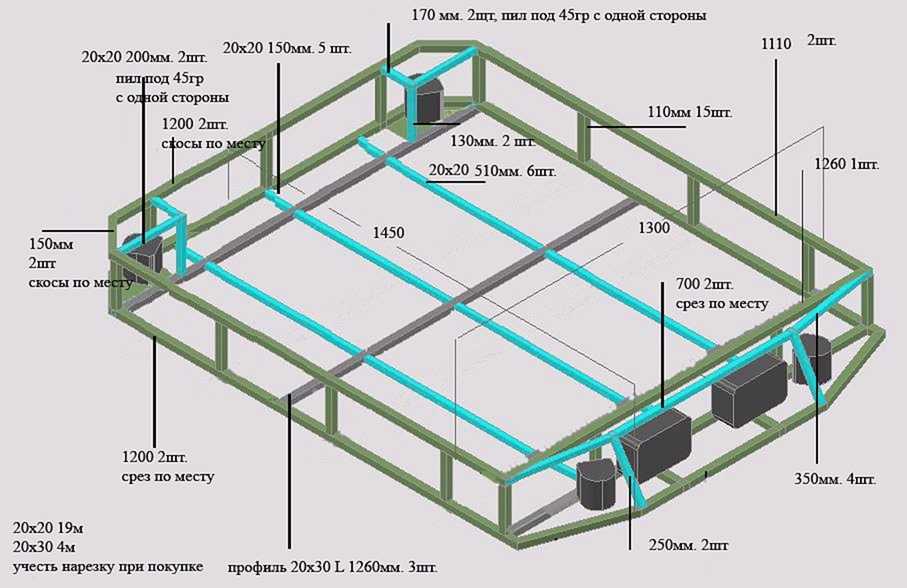

После этого нужно переходить к  чертежу предполагаемого изделия. В идеале нужно сделать примерно такой чертеж

Когда все расчеты закончены нужно приступать к работе. Для этого понадобятся следующие инструменты:

• сварка
• шлифовальная машинка/болгарка
• трубы с квадратным сечением 20мм
• крепеж.

Сварочные работы начинаются с изготовления каркаса, согласно чертежу. Для тех, кто занимается сваркой впервые лучше варить каркас прямоугольной формы, чтобы тщательно проварить все углы. Чтобы придать дополнительную прочность багажнику необходимо использовать ребра жесткости из профиля, располагаемые внутри рамы.

После того, как каркас собран нужно придать конструкции дополнительные аэродинамические свойства. Для этого к передней части приваривается трапециевидная конструкция. Угол наклона боковых частей должен быть равен 35-40 градусов. Чтобы согнуть профиль нужно нагреть его и при помощи болгарки пропилить треугольные вырезы, оставив перемычку длиной 5-7 миллиметров. После этого места сгиба провариваются, затем конструкция устанавливается на основную раму.

После этого на раму привариваются борта. Высота стоек должна быть не менее 7 сантиметров.

Чтобы оснастить багажник дополнительными световыми приборами можно приварить к корпусу шпильки, чтобы обеспечить более удобное крепление.

Необходимые инструменты и материалы

После проведения предварительных расчетов необходимо обратиться к подбору материалов и к этому процессу стоит отнестись со всей возможной ответственностью.

При подборе материала стоит обратить внимание на алюминий или тонкостенную профильную трубу, которые имеют незначительный собственный вес и не требуют применения значительных усилий при обработке. Кроме материала для работы следует озаботиться следующим оборудованием:. Кроме материала для работы следует озаботиться следующим оборудованием:

Кроме материала для работы следует озаботиться следующим оборудованием:

• Сварочный аппарат
• Болгарка с полотном по резке метала
• Шлифовальная машинка

Если предполагается дальнейшая окраска готового изделия, то этот список можно дополнить автомобильной краской.

Какие плюсы?

1. Возможность перевозить ношу весом около 110 кг, при этом, не травмируя гладкую крышу.
2. Ценовой диапазон значительно ниже по сравнению с тем же самым прицепом.
3. Груз надежно закреплен, поэтому бояться за него не стоит.
4. Можно придумать множество других приспособлений.
5. Какой бы не была ноша, она не будет мешать смотреть на дорогу при передвижении.

Несколько лет назад выбор был небольшим, выпускались универсальные багажники, которые подходили к любой марке автомобиля, как к седанам, так и внедорожникам, и крепились при помощи водостока. Сейчас технологии ушли вперед, следовательно, выбор стал более разнообразен и широк. Можно выбрать зарубежного производителя, если вы больше доверяете Западу, а можно попробовать поработать с отечественным производством. На вкус и цвет, как говорится.

Сейчас, в первую очередь, обращается внимание на способ крепления и применяемые материалы. Это может быть алюминиевый сплав или нержавеющая сталь, а так же пластик, но прочный

Дополнительный отсек для перевозки вещей может быть индивидуальный или подходящий для всех машин

Дополнительный отсек для перевозки вещей может быть индивидуальный или подходящий для всех машин.

Подготовка рамы

Сначала необходимо замерить крышу авто и определить места крепления конструкции. Далее делаем чертежи экспедиционного багажника на Ниву своими руками. При расчете параметров необходимо учесть и выносливость конструкции: какой вес она сможет выдерживать.

Далее следует отмерить по чертежу заготовки труб для рамы, отрезать и сварить их: у вас должны получиться два четырехугольных каркаса. При сварке «ловим» диагональ.
Привариваем на нижнюю рамку поперечные трубы, чтобы усилить конструкцию

Важно сфорировать закругленные края на передней и задней дугах для улучшения внешнего вида и повышения аэродинамических свойств.
Усиливаем уголки каркаса с помощью приваривания маленьких поперечных брусов.
Подготавливаем 14 вертикальных брусков размером 110 мм для сваривания нижней и верхней рамы. Как сварить экспедиционный багажник на Ниву? Соединяем нижнюю и верхнюю рамы вместе с помощью вертикальных брусов.
Далее подготавливаем куски профиля 2х2 и строительную сетку для укрепления конструкции

Сетку нужно брать размером 2х0,5 метра.
Когда конструкция будет собрана, необходимо обработать металл преобразователем ржавчины.
Далее зачищаем экспедиционный багажник на Ниву б у шлифмашинкой, накладываем грунтовку и красим.
После покраски устанавливаем на рейлинги и крепим болтами (примерно 8 мм длиной 70 мм).
Устанавливаем на багажник рабочее освещение, запаску, джек, лопату и иной апгрейд. Экспедиционный багажник на Ниву 2131 своими руками готов.

Съемная конструкция из труб

В основе данного багажника лежит сварная композиция из труб, из которых изготовлены и бортики. Днище формируется из труб меньшего диаметра, на которые можно уложить строительную сетку.

Из чего лучше сделать съемную конструкцию? В основном, используют для этих целей алюминий. Этот металл отличается достаточной прочностью и малым весом. Также для работы подойдут тонкостенные профильные трубы, которые тоже мало весят.

Для работы по сборке конструкции из труб необходимо подготовить следующее:

• труба 3/4 — 24 метра;
• 1, 45 м — 4 шт;
• 1,3 м — 4 шт;
• отводы — 8 шт;
• профиль 2х2 — 5 метров;
• рейлинги — 4 шт;
• преобразователь ржавчины;
• грунтовка — 4 банки;
• черная краска матовая — 4 банки.

Чтобы сделать самому экспедиционный багажник, для работы потребуется сварочный аппарат, шлифмашинка, струбцины и шлифовальные круги. Когда материал выбран, формируем план работы:

• измерение габаритов;
• составление чертежа;
• изготовление платформы;
• установка креплений;
• эстетические штрихи.

Тюнинг багажника

Тюнинг багажника Нивы своими руками делается просто и достаточно быстро, отличительных особенностей от других автомобилей нет, поэтому можете делать всё, что вам по душе.

1. Самый простой вариант — это установка светодиодных элементов в багажник и на крышку.

1. Если вы готовы пожертвовать пространством багажника ради хорошей музыки, то можете поместить в него мощную акустическую системы с сабвуфером.

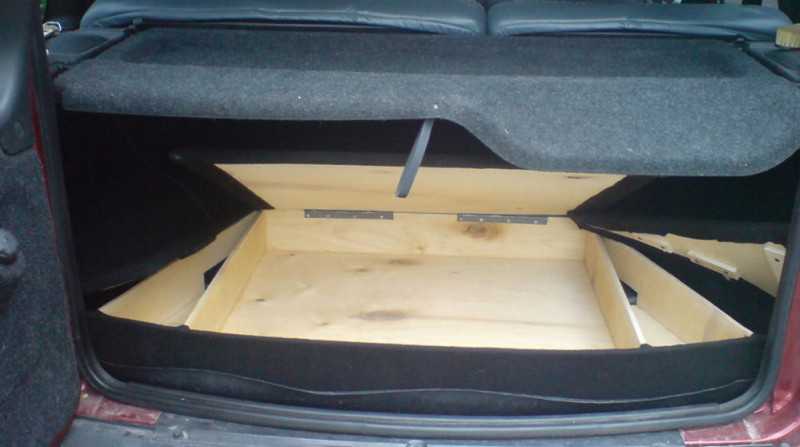

2. Полезна будет установка органайзера. Багажный отсек очень вместительный, рассортировать его содержимое будет весьма кстати и можно дополнительно выиграть много места.

Сделать такой ящик сможет каждый желающий без особых затруднений. Зато после его установки багажный отсек отечественного внедорожника будет выглядеть аккуратно и ухоженно. Далее рассмотрим, как усилить кузов самостоятельно, какие способы будут самыми действенными.

Дополнительное оборудование

Улучшить функциональность экспедиционного багажника можно с помощью установки дополнительного оборудования. Тип аксессуаров и способ монтажа может отличаться и подбирается индивидуально каждым автомобилистом. Дополнительное оборудование, устанавливаемое на автомобиль УАЗ 469:

• Освещение. Автовладельцы монтируют в конструкцию фонари дополнительного освещения. Это позволяет максимально освещать пространство спереди, сзади и по бокам автомобиля в темное время суток.
• Защита ветрового стекла. Выполнена в виде тросов соединенных с багажником и краем переднего крыла автомобиля. При движении в лесу ветки ударяются о трос, не задевая ветровое стекло.
• Лестница. Используется для беспрепятственного доступа к багажнику. Может устанавливаться как сзади, так и сбоку автомобиля. В задней части авто лестницу крепят на подвижных шарнирах. Это позволяет открывать дверь при необходимости.

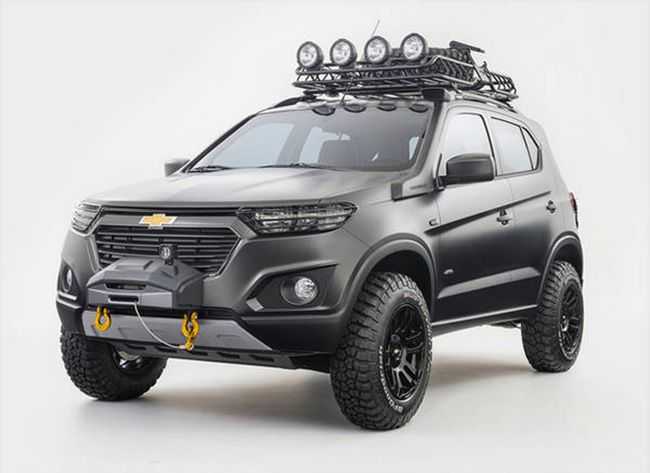

Экспедиционный багажник на Ниву Шевроле, чертежи своими руками

Активный отдых и путешествия – эти черты в большой степени присущи владельцам Нива Шевроле. Сам автомобиль своей конструкцией и концепцией располагает к активному отдыху и поездкам на дальние расстояния. Однако в устройстве имеется один большой недостаток – малый объем грузового отсека.

Багажник Нивы может вместить всего 300 литров полезного объема, что является достаточно скромным показателем для внедорожника. Владельцы решают эту проблему установкой дополнительного экспедиционного багажника на крышу.

Конструкция, применение и характеристики

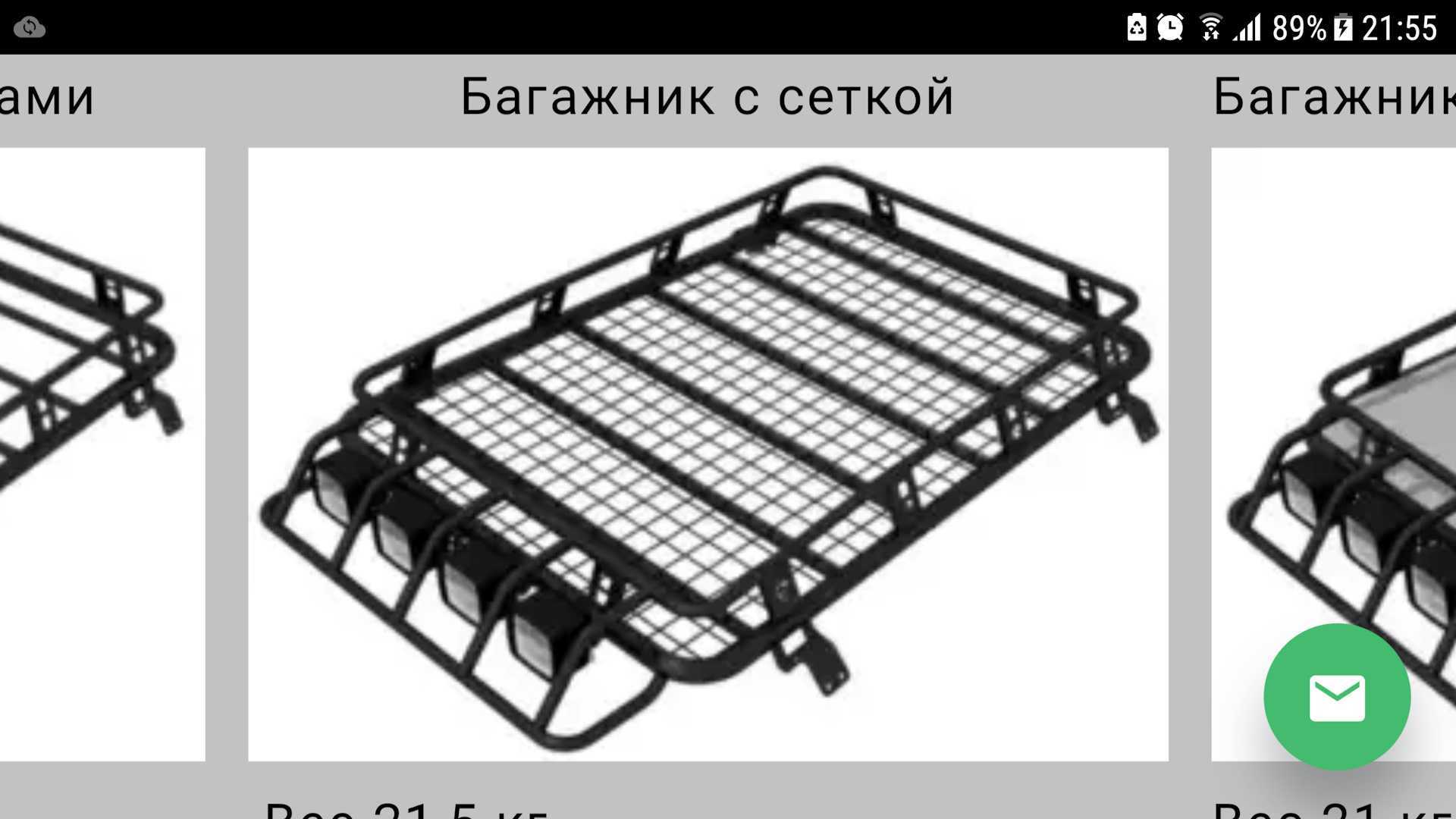

По своей конструкции экспедиционный багажника представляет прямоугольный лист металла с ботиками по краям, расположенный ан крыше при помощи различного крепежа.

Объем полезной нагрузки, погруженной на такой узел, может составлять до 200 литров или 120 кг в массовом выражении.

Это значительно расширит возможности владельца по перевозке полезного груза (увлечение полезного объема составит порядка 35%).

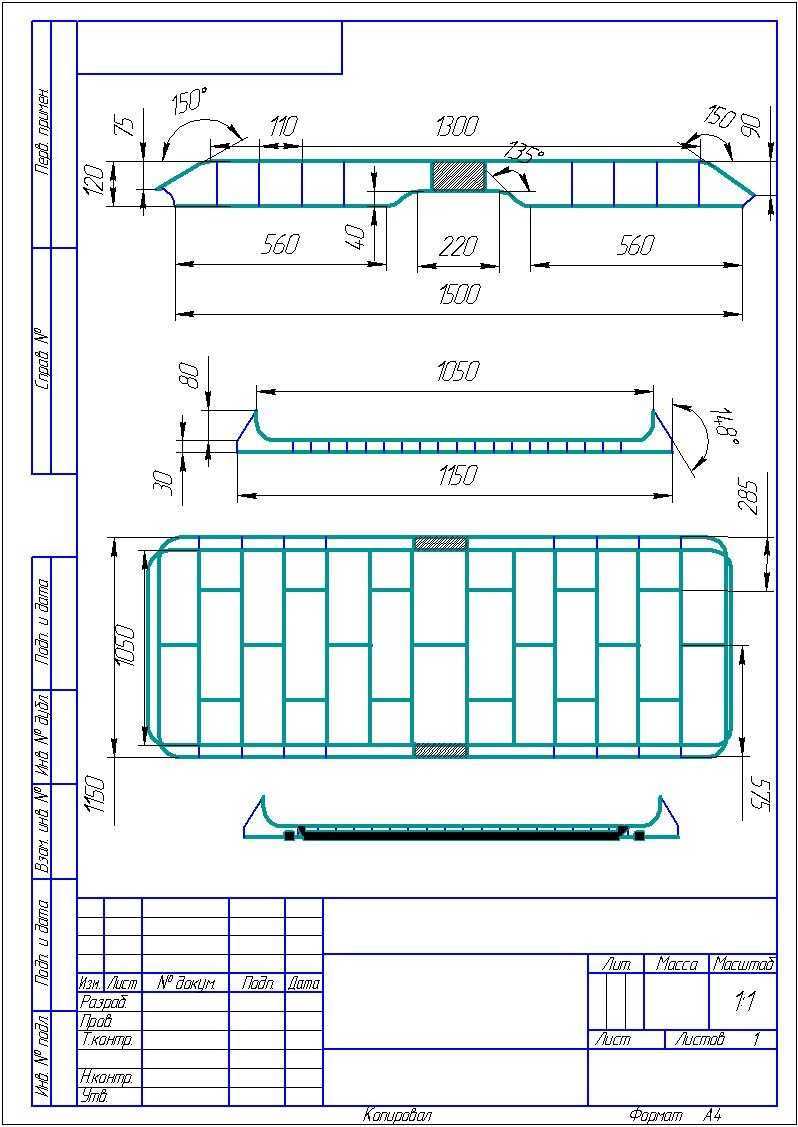

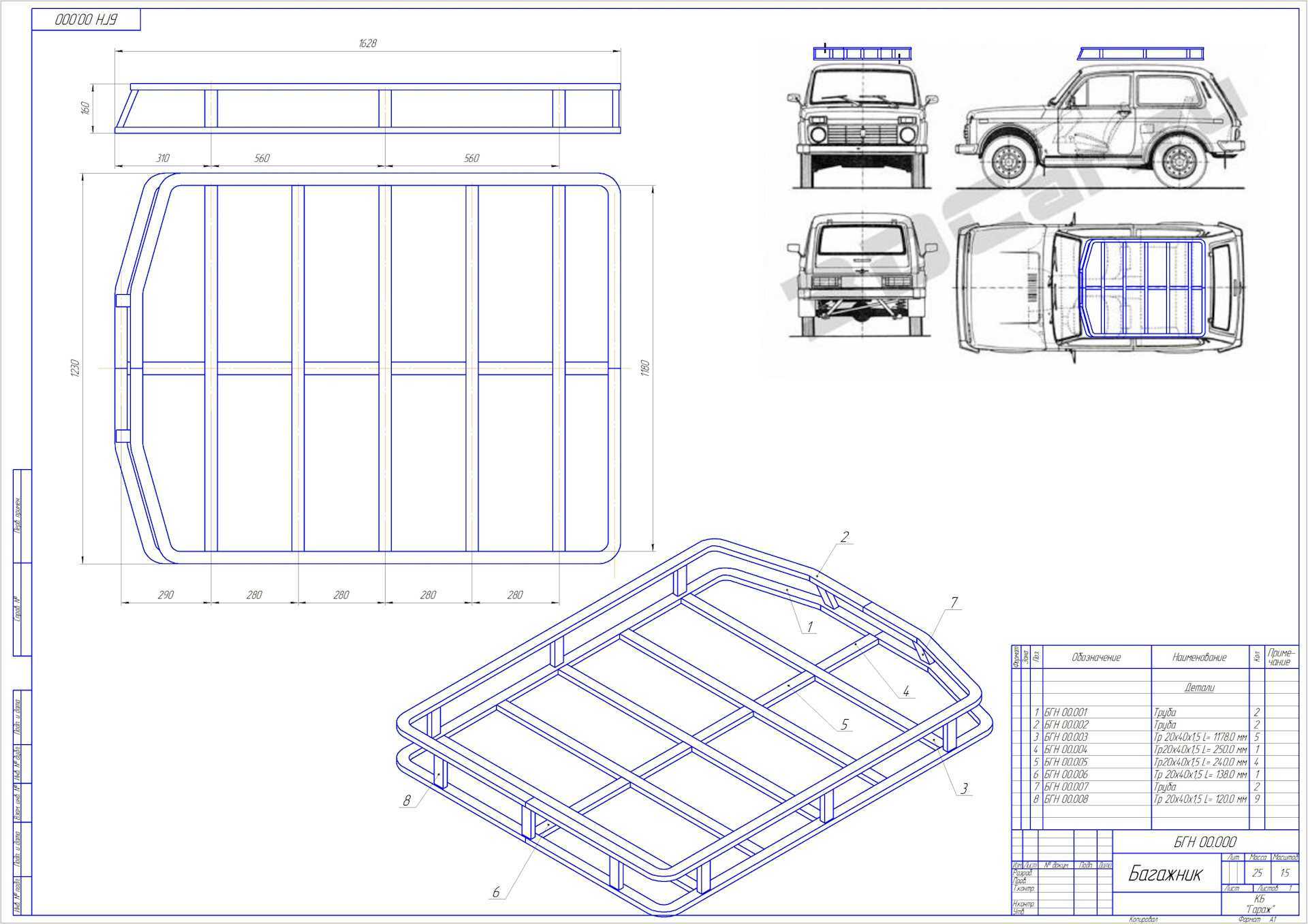

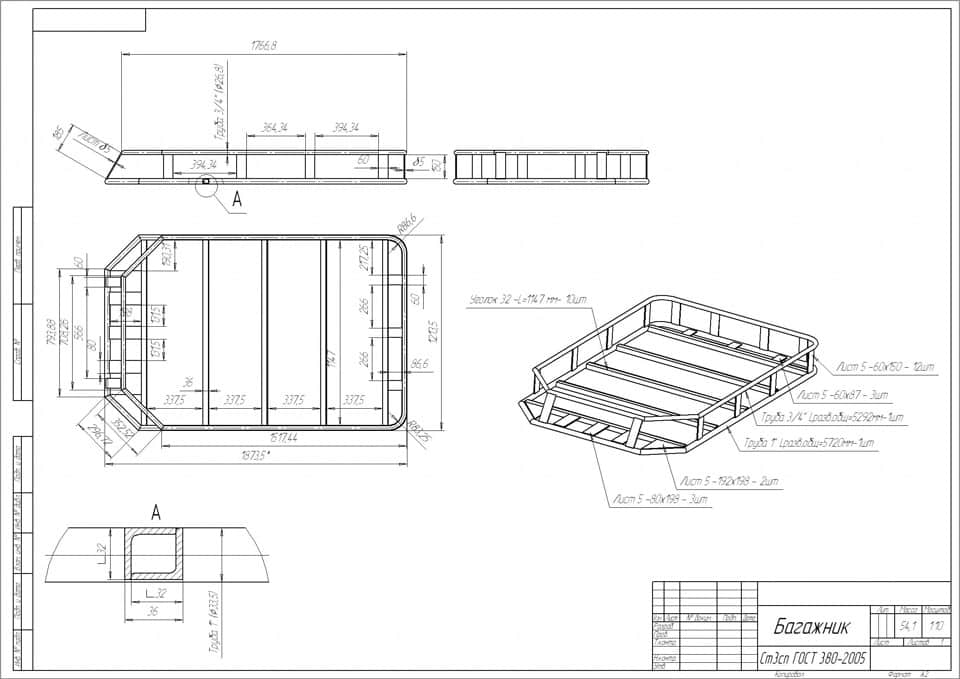

На фото-чертеж экспедиционного багажника на Ниву Шевроле:

Важно

Площадка может быть как гладкой, так и отформованной с дополнительным крепежом в виде крючков и внутренних бортиков. Такая конструкция позволит удобно перевозить грузы различного назначения (крупногабаритные одновременно с грузами небольшого объема).

Поверхность с шершавым покрытием не позволит небольшим не закрепленным грузам выпадать во время движения и скатываться.

На видео- экспедиционный багажник на Ниву Шевроле:

Материал изготовления

Материалы, из которых могут быть изготовлены данные багажники насчитывают всего два вида. Это алюминиевые багажники и стальные. Каждый из видов имеет свои достоинства и недостатки:

• Алюминиевый багажник значительно легче по массе, что позволит сэкономить топливо при перевозке (а сели учитывать, что Нива Шевроле не отличатся особой экономичностью, а при применении такого багажника ухудшится аэродинамическое сопротивление потребление в среднем возрастет на 15%). Такие багажники не смогут быть применены в перевозке тяжелых грузов, так как максимальная грузоподъемность их ограничена конструкцией металла. Также зачастую такие изделия дороже своих конкурентов в среднем на 10%;
• Стальные багажники отличаются высокой прочностью к механическому воздействию. Также такие изделия могут перевозить достаточно тяжелые грузы (производителями заявляется максимальная масса нагрузки в 120 кг, однако зачастую некоторые владельцы нагружают значительно больше).

Такая защита тяжелее, чем алюминиевый аналог в среднем на 20%, что плохо сказывается на топливной экономичности. Стоимость стальной защиты зачастую ниже на 10%.

Способ крепления

По способу крепления такие багажники также различаются на несколько видов:

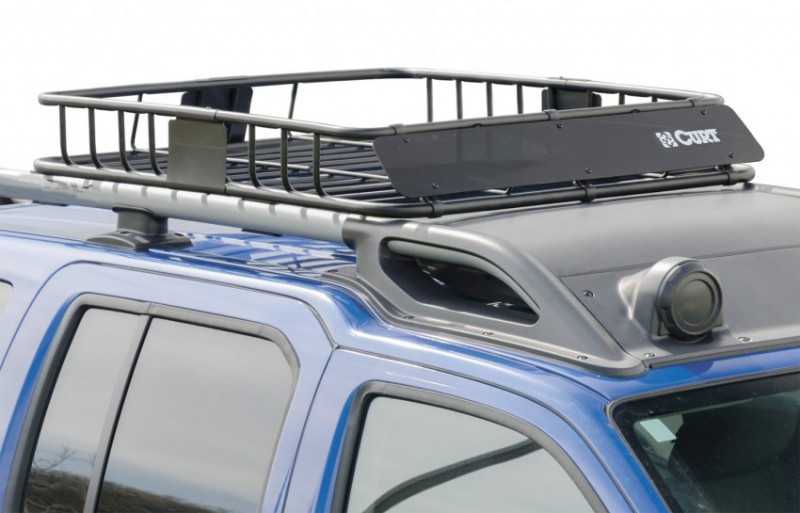

• Крепящиеся с помощью кронштейнов. Завод изготовитель предусмотрел конструкцией специальные дуги для крепления различного оборудования. Крепеж производится именно в местах расположения данных дуг поперечно кузову. Крепления выполняются из специального пластика или стали с пластиковым покрытием. Такой способ отличается высокой надежностью и невмешательством в конструкцию;
• Крепление с помощью болтов. Иногда конструкция багажника не предполагает иного выхода как крепления с помощью болтов. В этом случае придется проделывать в кузове дополнительные отверстия, что чревато возникновением в этих местах при плохой обработке очагов коррозии. Однако такой способ крепления считается самым надежным и при погрузке выдерживает максимальное давление.

Самостоятельное изготовление

Изготовить экспедиционный багажник самостоятельно вполне по силам, однако для этого необходимо иметь точные чертежи деталей, определенный набор инструмента и умение пользоваться сварочным аппаратом. Багажник из стали можно сварить при помощи нескольких стальных труб (бортик), стального плотна и уголков.

На видео- экспедиционный багажник на ниву шевроле своими руками:

Производители

Самыми распространенными производителями такой продукции на отечественном рынке являются:

• NEKON компания несколько лет профессионально занимается изготовлением различного рода изделий для экстремального отдыха. Экспедиционный багажник от данного производителя отличается стабильно высоким качеством и хорошими эксплуатационными характеристиками. Средняя стоимость багажника составляет порядка 15 000 рублей;
• Евродеталь – еще одна популярный производитель багажников. Пользуется не меньшей популярностью благодаря очень надежной и практичной продукции. Стоимость комплекта составляет порядка 13000 рублей.

Съемная конструкция из труб

В основе данного багажника лежит сварная композиция из труб, из которых изготовлены и бортики. Днище формируется из труб меньшего диаметра, на которые можно уложить строительную сетку.

Из чего лучше сделать съемную конструкцию? В основном, используют для этих целей алюминий. Этот металл отличается достаточной прочностью и малым весом. Также для работы подойдут тонкостенные профильные трубы, которые тоже мало весят.

Можно сделать экспедиционный багажник на Ниву и из нержавейки, хотя этот вариант не самый подходящий из-за весовых характеристик.

Для работы по сборке конструкции из труб необходимо подготовить следующее:

• труба 3/4 — 24 метра;
• 1, 45 м — 4 шт;
• 1,3 м — 4 шт;
• отводы — 8 шт;
• профиль 2х2 — 5 метров;
• рейлинги — 4 шт;
• преобразователь ржавчины;
• грунтовка — 4 банки;
• черная краска матовая — 4 банки.

Чтобы сделать самому экспедиционный багажник, для работы потребуется сварочный аппарат, шлифмашинка, струбцины и шлифовальные круги. Когда материал выбран, формируем план работы:

• измерение габаритов;
• составление чертежа;
• изготовление платформы;
• установка креплений;
• эстетические штрихи.

Как сделать экспедиционный багажник на Ниву — пошаговая инструкция

Экспедиционный багажник представляет собой открытую площадку с бортами. Сюда кладут предметы, которые не боятся атмосферных осадков. Но при желании вещи можно закрыть тентом от дождя. Сооружение имеет рамную конструкцию, чаще всего устанавливается на крышу авто к рейлингам. Оно может использоваться для крупногабаритных грузов, не помещающихся в штатное багажное отделение.

Пример самодельного экспедиционного багажника

Прежде чем приступить к тюнингу, необходимо составить чертеж конструкции

Важно определить размеры крыши и отметить расположение креплений на ней. При этом нужно учитывать, для какой Нивы будет изготавливаться данный элемент

Отечественные модели отличаются от тех, что собирают на заводе Шевроле. Внешние размеры багажника Нивы 2121 – 1700×1300 мм. Подходящие размеры деталей для данной модели:

• Трубы: с квадратным сечением — 2 мм 15×15; с прямоугольным — 2 мм 40×20.
• Арматурная сетка: 5 мм 200×100.
• Один уголок длиной 0,6 метра. Размеры: 25×25×3 мм.

Некоторые автомобилисты находят выход из ситуации и объединяют корзину с силовым каркасом машины. Но в результате ухудшается управляемость. Поэтому не стоит слишком сильно нагружать экспедиционный багажник.

Сначала разрезать трубу на 8 частей и сделать две одинаковые рамы, для придания аэродинамических свойств углы делают закругленными. К нижней рамке приварить 3 поперечные трубки.

На нижнюю раму приваривают трубы усиления уголков. При этом необходимо отшлифовать все швы.

Подготовить вертикальные трубки – 14 штук по 110 мм.

Теперь нужно между верхней и нижней рамками расположить 14 вертикальных трубок. Эти элементы необходимо приварить, чтобы получилась цельная конструкция: по 3 трубки вдоль приваренных поперечных труб нижней рамы и по 4 с перпендикулярных сторон.

Привариваются ребра перпендикулярно трубам на нижней раме.

Далее приваривается арматурная сетка поверх нижней рамы, также приваривается к трубкам, которые соединяют верхнюю и нижнюю раму.

На фото — преобразователь ржавчины Цинкарь. Стоимость: ~150 руб. за 0.5 литра

Далее нужно зачистить металлические поверхности при помощи специальной плоской насадки-щетки для УШМ.

Конструкцию покрыть грунтовкой и покрасить.

После того, как краска высохнет, багажник можно установить на рейлинги. В дальнейшем рекомендуется регулярно обновлять защитное покрытие, чтобы металл не покрывался коррозией. Приведенная выше последовательность выполнения работ актуальна для всех моделей Нивы. Автомобилисту нужно только соблюсти размеры деталей и следовать инструкции.

Багажник устанавливается на рейлинги

Расчеты и подготовка

Создавая экспедиционный багажник на ниву своими руками, чертежи нужно изучить внимательно и сопоставить их с габаритами вашего автомобиля. Модели Нивы отличаются, поэтому не поленитесь замерить крышу и определитесь с опорами.

Чтобы создать чертеж будущего багажника необходимо уточнить следующие данные:

• мерные параметры;
• приблизительный вес рамы;
• грузоподъемность багажника;
• предположительный вес всего самодельного наружного багажного отделения.

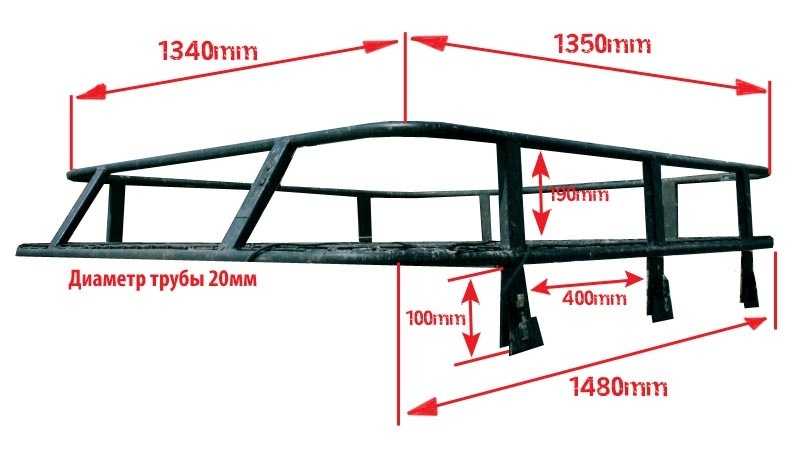

В итоге, у вас должен получить приблизительно такой чертеж.

Также необходимо подготовить:

• сварочный аппарат;
• болгарку;
• трубы диаметром 20х20 мм, с квадратным сечением;
• крепежные элементы.

После того, как вы еще раз перепроверили все замеры, от теории можно переходить к практике.

Установка

Прежде чем установить багажник, конструкция очищается и покрывается специальным покрытием. Для установки Экспедиционного багажника, вам необходимо проделать следующие действия:

• Для начала надо высверлить отверстия на крыше, вставить туда ключ и провернуть на 90 градусов по часовой стрелке до защелка. Высверленные отверстия – место установки крепежей.
• Затем вынимается крышка опоры.
• Подкручивается кулачок до окончания установки опоры.
• Далее следует установка опоры. Подушки должны оказаться как можно ближе к центру машины.
• Для максимального закрепления надо использовать Г-образный ключ.
• Вставляем резиновую прокладку в выемку дуги, затем закрываем сверху дугу пластиковой заглушкой.

По окончанию работы необходимо проверить прочность Экспедиционного багажника. Если есть какие-то неполадки, повторите все заново.

Работа закончена. Установить Экспедиционный багажник очень просто, во всяком случае, его можно купить в магазине. В любом случае, такая установка облегчит вам любые дальние поездки с кучей разных вещей на собственном авто.

Преимущества и недостатки экспедиционника

Существует два типа багажников, предназначенных для Нивы: закрытый бокс или экспедиционный. Последний относится к силовому типу благодаря следующим характеристикам:

• большой вместимости (до 200 кг);
• возможности установки дополнительных фар и прочих элементов.

Также стоит отметить внешний вид силовика, который смотрится на внедорожнике намного гармоничнее, нежели бокс, который больше подходит для легковых автомобилей.

На экспедиционник можно установить практически любой крепеж, благодаря чему можно перевозить груз любого типа.

Тем не менее, такой аксессуар обладает и рядом недостатков, а именно:

• экспедиционный багажник ухудшает аэродинамику автомобиля;
• груз будет находиться в открытом виде, что не очень удобно при перевозке вещей, которые не должны промокать или пачкаться;

По большому счету все эти проблемы решаемы. Например, аэродинамические характеристики багажного отделения можно улучшить за счет усовершенствованной конструкции, а сам груз накрыть полиэтиленом. Кроме этого, владельцы Нивы редко заботятся об аэродинамике, так как для поездок загород или в поход будет достаточно скорости в 90 км/ч (на этом скорости багажник не будет влиять на управляемость).

К недостаткам силовиков часто приписывают повышенные шумовые эффекты, но эти обвинения не оправданы, так как при качественной герметичной сварке и заглушке торцов такой проблемы быть не может.

А если говорить о стоимости, то силовик обойдется во столько же, сколько и бокс – порядка 15 000 рублей. Однако последний явно проигрывает экспедиционному варианту по многим параметрам. Кроме этого сделать бокс самостоятельно будет куда сложнее, чем смастерить экспедиционный багажник своими руками, чертежи которого будут представлены чуть ниже.

Это интересно: Выбираем автомобильный герметик-прокладку

Итак, с чего же начать создание экспедиционника? В первую очередь необходимо определиться с материалом и произвести необходимые расчеты.
