Как подключить двухклавишный выключатель веркель с подсветкой

Что такое проходной выключатель?

Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

Как управлять механизмом из двух точек?

Схема подключения предполагает корректное соединение трех контактов.

Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода

Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

Как управлять механизмом из трех зон?

Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.

Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.

Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.

Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.

Монтаж одноклавишного выключателя своими руками
Важный момент! Провода подводятся к выключателям снизу, поэтому штробу обустраиваем на 5-10 см ниже точек установки выключателей. Это требование актуально чисто с практической стороны, т.к. в подобных условиях работать с кабелями проще и удобнее.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Розетки и выключатели Werkel: обзор серий и цветовых решений Тип Одноклавишный Максимальное напряжение в сети переменного тока, в 230 Ток, А 10 Материал Поликарбонат Частота, Гц 50 60 Стоимость, у. Спрашивайте, я на связи!

Находим главный автомат на электрощите и отключаем электричество

Перед началом монтажа двухклавишного выключателя Werken необходимо обеспечить безопасность работы и отключить электроэнергию в помещении. Для этого выполните следующие шаги:

Следите за своей безопасностью: перед началом любых работ с электричеством, всегда обязательно отключайте электроснабжение.

Найдите главный автомат: обычно он находится на электрощите и имеет отличительные маркировки.

Откройте дверцу электрощитка: используйте отвертку или другой подходящий инструмент для открытия дверцы электрощита.

Проследите провода от главного автомата: обратите внимание, что провода от главного автомата идут к указанным группам автоматов для различных электрических цепей в доме.

Выключите главный автомат: поверните выключатель главного автомата в положение «выключено».

Проверьте наличие электричества: для уверенности в отключении электроэнергии, выключите любую лампу или другое электрическое устройство в помещении.

После выполнения всех указанных шагов можно приступать к монтажу двухклавишного выключателя Werken без опасности получения электрического удара.

Как правильно подключить выключатель с одной клавишей.

Для начала вам нужно разобрать сам выключатель. Описывать данный процесс не имеет смысла, так как устройства разных фирм изготовителей могут иметь свои нюансы (крепления, защёлки, шурупы и т.д.)

Но, поверьте на слово, когда выключатель света окажется в ваших руках, вы с лёгкостью сможете его разобрать, при этом совершенно не важно сколько у него клавиш

Итак, вы получили доступ к рабочему узлу с клеммами. В выключателях с одной клавишей, как правило, бывает всего два контакта для проводов:

Может Вас заинтересует статья 5 доводов в пользу светодиодного освещения

Конструкция вашего выключателя света может отличаться от представленного на фото, но это совершенно ничего не меняет, так как принцип подключения будет один и тот же. Поэтому не стоит думать, что всё пропало:)

Здесь не играет роли, к какой клемме вы будете подключать приходящий из сети провод, а к какой уходящий на лампу. Цепь, при нажатии на клавишу выключателя, будет разорвана в любом случае, то есть он будет работать.

Для подключения к клеммам одноклавишного выключателя необходимо зачистить провода до нужного размера, подсоединить их к контактам и укрепить винтами. Подсоединяя по очереди зачищенные концы проводов, нужно проверять прочность их крепления.

Зачищать концы проводов необходимо так, чтобы их хватило только для соединения с клеммами. Оголённых проводов после винтового соединения быть не должно, так как это может привести к короткому замыканию. Будьте внимательны!

После подсоединения проводов к выключателю, установить его на нужное место и оденьте каркас, рамку и вставьте клавишу, как полагается.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Схема подключения проходного выключателя | Камины и печи Екатеринбург

Проходные выключатели позволяют управлять освещением сразу из двух и более различных мест. В некоторых ситуациях это является не просто дополнительным удобством, но и насущной необходимостью.

Вам предлагается ознакомиться с особенностями работы проходных выключателей, основными вариантами их подключения и непосредственно инструкцией по монтажу.

Зачем нужны проходные выключатели?

Чаще всего такие переключатели используются в следующих местах:

на лестницах. Можно установить выключатели на 1-м и 2-м этажах. Внизу включаем свет, поднимаемся по лестнице, вверху выключаем. Для домов высотой более двух этажей в схему можно добавлять дополнительные выключатели;
в спальнях. Устанавливаем выключатель у входа в помещение, а еще один или даже два возле кровати. Вошли в спальню, включили свет, приготовились ко сну, легли и выключили освещение прибором, установленным возле кровати;
в коридорах. Устанавливаем по выключателю в начале и в конце коридора. Заходим, включаем свет, доходим до конца, выключаем.

Список можно продолжать очень долго, ведь почти для каждой ситуации существует свой вариант применения системы проходных выключателей.

Промокоды со скидками на светильники

Схемы установки выключателей

Существует несколько вариантов подключения рассматриваемых устройств. Вашему вниманию предлагаются наиболее популярные и удачные из них.

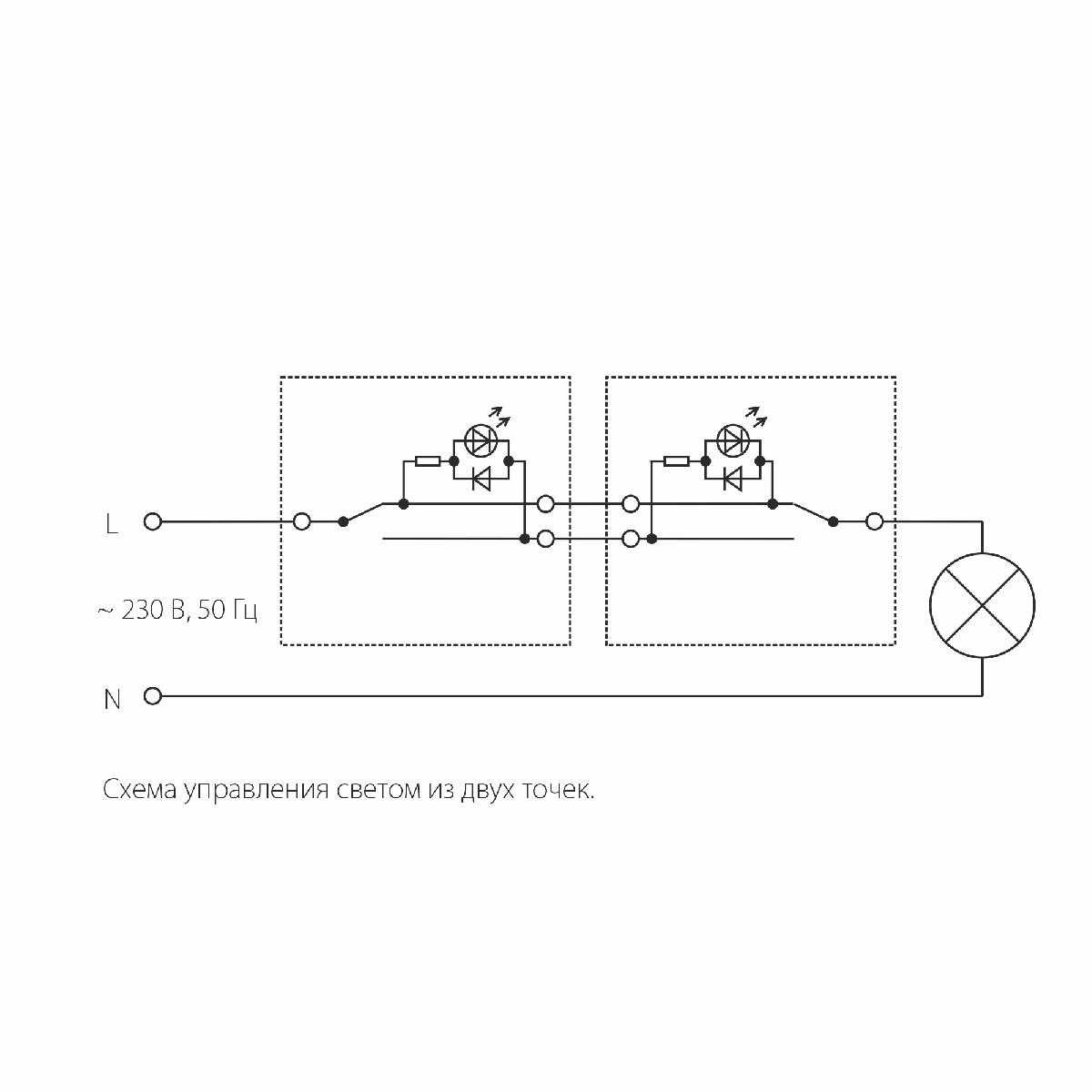

Схема для контроля освещения из двух мест

Данная схема предназначена для управления освещением из двух мест

Система собирается из двух проходных переключателей одинарного типа.

У каждого из таких приборов есть один контакт в месте входа и пара контактов на выходе.

В ней используются 2 проходных выключателя одинарного типа

От источника электроэнергии через коробку распределения к осветительному прибору подключается провод «ноля». Кабель фазы, также проходя через коробку, подключается на общий контакт первого переключателя. Выходные же контакты этого переключателя посредствомEAоробки подсоединяются к выходным контактам следующего прибора.

В завершение провод от общего контакта 2-го выключателя посредством распределительной коробки подключается к осветительному прибору.

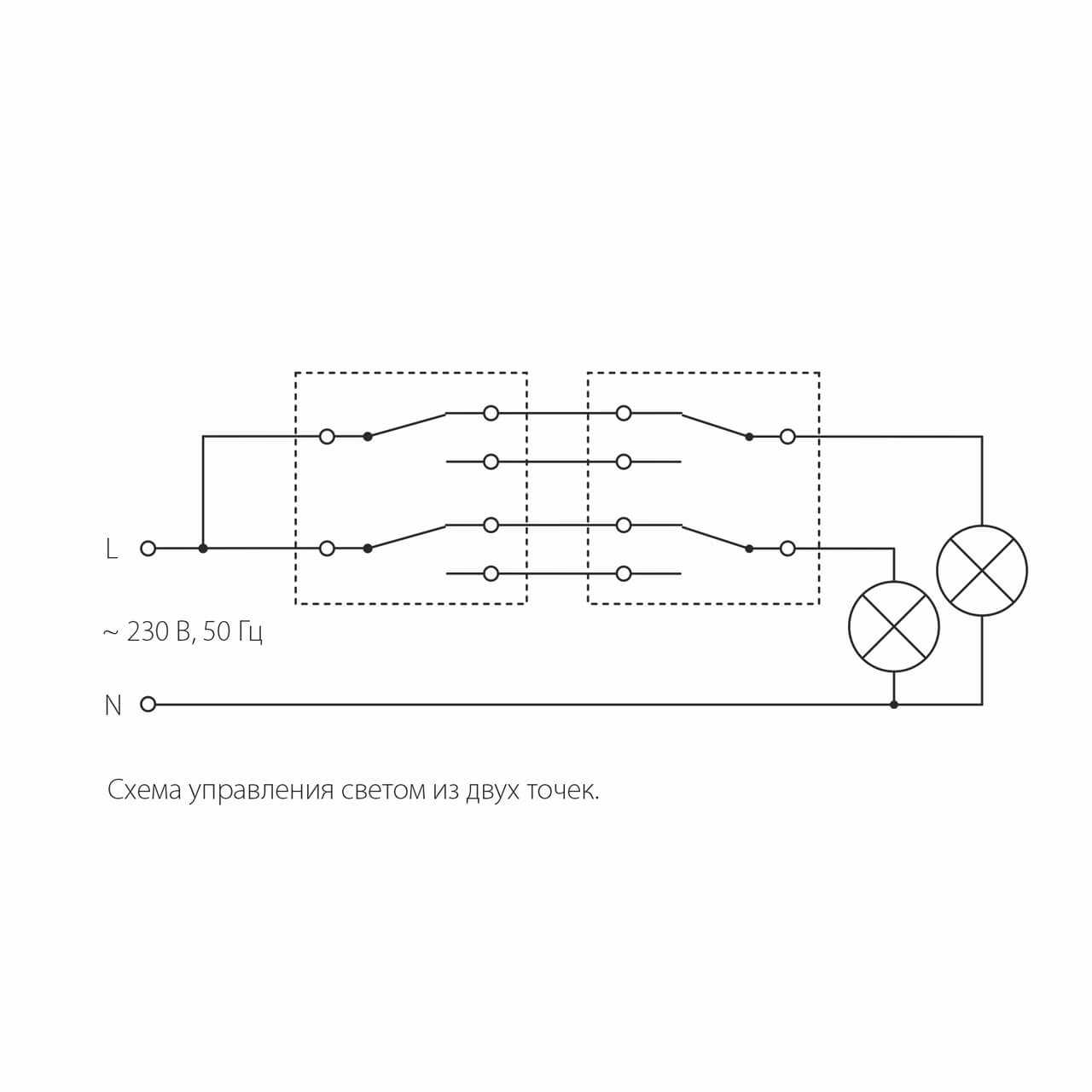

Управление несколькими группами осветительных приборов из двух мест

На схеме показан вариант разделения лампочек на 2 группы. В одной их 3, во второй – 2. Количество осветительных приборов в группах может меняться на усмотрение владельца.

Для обустройства такой системы также используем 2 проходных переключателя, но они должны быть двойного типа, а не одинарного, как в предыдущем варианте.

Конструкция двойного переключателя имеет 2 контакта в месте входа и 4 на выходе. В остальном порядок подсоединения остается аналогичным предыдущему способу, меняется лишь количество кабелей и контролируемых осветительных приборов.

16	2х1,5	20	13
16	3х1,5	18	13,6
40	2х2,5	27	14,6
40	3х4	32	17,6
63	1х10	75	13,2
63	2х10	60	21,6
63	3х16	70	24,9
100, 160	1х16	100	14,2
100, 160	2х25	100	27
100, 160	3х25	118	31,2

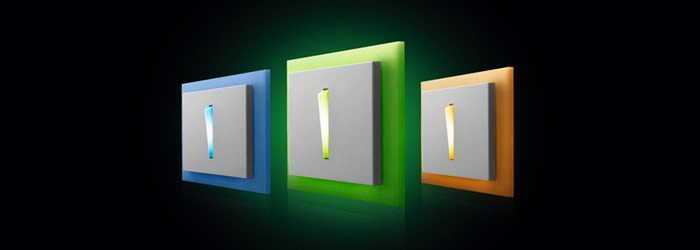

Розетки и выключатели Werkel: обзор серий и цветовых решений В любом случае, общая схема следующая фазный провод основной линии ветка на выключатель провод к нагрузке возврат провода к нулевой жиле. Спрашивайте, я на связи!

Как самому установить подсветку в выключатель

Схема и устройство выключателя с подсветкой несложные. Собрать устройство возможно в домашних условиях своими руками. Достаточно приобрести обычный выключатель и светодиод.

Схема состоит из основных частей:

светодиод;
ограничивающий резистор;
диод, подключающийся параллельно светодиоду.

Для светодиодов подойдет резистор с номиналом 100 кОм и мощностью не меньше 1 Вт. Для защиты следует применять диод КД521.

Чтобы сэкономить электроэнергию, можно воспользоваться другой схемой, которая ограничивает ток светодиода с помощью конденсатора. Его емкость должна быть равна 1 мкФ. При подключении цепи следом за конденсатором будет подключаться резистор, ограничивающий ток заряда. Эта схема имеет недостаток, который касается процесса монтажа. Часто конденсаторы имеют немалые размеры, что может привести к трудностям с их установкой в выключатель.

Конструкции, в которых в качестве подсветки используется светодиод, гармонично работают исключительно с обычными лампами накаливания. Люминесцентные ламы в такой цепи будут мигать после выключения. Светодиодные осветительные приборы вообще не будут работать, поскольку сопротивление светильника всегда больше.

Более эффективна схема с неоновой лампой в составе, предусматривающая последовательное подключение резистора с сопротивлением от 0,5 до 1 мОм.

Установить подсветку в выключатель очень просто. Светодиод или неоновую лампу необходимо закрепить на корпусе, используя обычный клей. В клавише нужно просверлить отверстие для света.

Обзор выключателей и розеток Легранд, Werkel и Schneider Electric

Подбирая изделия для установки в коммерческом или жилом помещении, следует ориентироваться на качество и стоимость. Но и эти показатели не всегда облегчают выбор конструкции с выключателем и розеткой. Даже лучшие бренды на рынке располагают сотнями единиц продукции в разных сегментах цен.

При выборе розеток с выключателями необходимо обращать внимание на качество пластика и внутренней конструкции для того чтобы не приобрести подделку

При покупке необходимо обращать внимание на основные критерии качества:

ремонтопригодность;
качество материалов изготовления;
декоративные характеристики (дизайн);
функциональность и технические параметры.

С учетом вышесказанного потребители предпочтут купить розетки Легранд, Werkel и Schneider Electric, Bticino, Anam, Makel, Wessen, Lezard, GUSI, DKC. Все они соответствуют высоким требованиям качества и дизайна.

Особенности и преимущества розеток и выключателей Legrand

Продукция французского производителя Легранд присутствует на рынках более чем 60-ти стран мира. Из небольшого семейного предприятия компания выросла до размеров концерна, объединяющего под собой более 8-ми брендов.

Компания Legrand предлагает покупателям широкий выбор розеток с выключателями как для внутреннего, так для наружного использования

Преимущества изделий Legrand:

обширный ассортимент;
высокое качество исполнения;
применение качественного производственного сырья;
использование инновационных технологий в процессе производства.

Единственный недостаток продукции заключается в ее высокой стоимости, которая оправдана отличными техническими и эксплуатационными характеристиками. Потребители могут приобрести выключатели, рамки и розетки Легранд Валена, Плексо, Каптика, Валена Аллюр, Галеа Лайф, Кьютео и других серий. В рейтинге производителей это компания занимает первое место, располагая самым большим ассортиментом и относительно доступными ценами в сравнении с другими фирмами, выпускающими продукцию аналогичного качества.

Характеристики розеток и выключателей Werkel

Компания Werkel предлагает высококачественную электротехническую продукцию, которая отличается практичностью, надежностью, простой системой установки и долговечностью. Такие розетки и выключатели удобны и многофункциональны

Производитель уделяет особое внимание декоративным характеристикам. Изделия красивы и эргономичны. Ассортимент компании Werkel включает как обычные модели, так и розетки и выключатели новейшего поколения с сенсорным управлением

Ассортимент компании Werkel включает как обычные модели, так и розетки и выключатели новейшего поколения с сенсорным управлением

Отдельного внимания заслуживают ретро выключатели и розетки, выпускаемые этой шведской компанией. Данные механизмы идеально подойдут для создания изысканных акцентов на кирпичной кладке, деревянных стенах и поверхностях с отделкой в виде других материалов.

Преимущества серии ретро:

керамический корпус, обладающий термостойкостью (от -40° до 80°С), высокой механической прочностью и диэлектрическими характеристиками;
покрытие сохраняет свой цвет на протяжении всего срока эксплуатации и проявляет стойкость к повреждениям механического свойства;
высокая проводимость тока без нагрева механизма;
стабильная работа при скачках напряжения;
контакты выключателей не выгорают.

Ретро розетки с выключателями от компании Werkel пользуются большой популярность среди покупателей

https://youtube.com/watch?v=ge2EbjHmbO4

Как отключить подсветку

Иногда возникают ситуации, когда требуется отключить подсветку двухклавишного выключателя временно или навсегда.

Данная процедура не вызывает каких-либо сложностей и легко выполняется в следующем порядке:

Линия, где находится выключатель, должна быть обесточена.
С помощью плоской отвертки клавиши поддеваются и снимаются, затем демонтируется декоративная рамка.
Винты креплений откручиваются, и электрическая часть вынимается из гнезда.
Убедитесь в отсутствии напряжения с помощью индикаторной отвертки и вытащите провода из контактных мест.
После обнаружения резистора и светодиода необходимо перекусить провода, подведенные к подсветке. В некоторых случаях светодиод просто выпаивается из своего места.
После выполнения данной процедуры, выключатель собирается в обратной последовательности.

https://youtube.com/watch?v=bsdhUtsfIwc

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек.

Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.

Преимущества выключателя Werkel двухклавишного с подсветкой

1. Удобство использования: Выключатель Werkel двухклавишный обладает удобной конструкцией, позволяющей легко и комфортно включать и выключать освещение или любые другие устройства. Двухклавишная ручка обеспечивает интуитивное управление и удобство, особенно при работе сразу с несколькими источниками света или устройствами.

2. Подсветка для удобства использования в темноте: Одной из главных особенностей выключателя Werkel двухклавишного с подсветкой является наличие светодиодной индикации, которая подсвечивается при включении. Это очень удобно в темное время суток, когда сложно найти выключатель или включить свет.

3. Эстетичный дизайн: Выключатель Werkel двухклавишный с подсветкой отличается стильным и современным дизайном, который прекрасно дополнит интерьер любого помещения. Он доступен в различных цветовых вариантах, позволяя подобрать подходящий для вашего стиля и цветовой гаммы.

4. Надежность и долговечность: Выключатель Werkel двухклавишный с подсветкой изготовлен из качественных материалов, что обеспечивает его надежность и долговечность. Он имеет высокую степень защиты от влаги и пыли, что позволяет использовать его в различных условиях.

5. Легкость установки: Выключатель Werkel двухклавишный с подсветкой оснащен удобным креплением и позволяет легко и быстро установить его в нужном месте. Для установки не требуется использование специального инструмента или дополнительных материалов.

6. Широкий функционал: Выключатель Werkel двухклавишный с подсветкой может использоваться не только для управления освещением, но и для работы с различными электрическими приборами и устройствами. Он подходит как для домашнего использования, так и для офисных или коммерческих помещений.

Короче говоря, выключатель Werkel двухклавишный с подсветкой является отличным выбором для тех, кто ценит комфорт, удобство и современный дизайн. Он обладает множеством преимуществ, которые делают его незаменимым компонентом в системе освещения или управления электрическими устройствами.

Шаг 4. Подключение проводов к осветительному прибору

Приступаем к последнему шагу подключения двухклавишного выключателя Веркель с подсветкой. В этом шаге мы подключаем провода к осветительному прибору, чтобы сделать возможным его управление с помощью выключателя.

Перед началом работы убедитесь, что выключатель и осветительный прибор выключены, а также проверьте, что ток на выключателе отключен.

1. Возьмите один провод с отверстием в одном конце и подключите его к зажиму выключателя, помеченному знаком «+» или «L». Этот провод будет подачей электричества к осветительному прибору.

2. Возьмите второй провод с отверстием в одном конце и подключите его к зажиму выключателя, помеченному знаком «-» или «N». Этот провод будет возвращением электричества от осветительного прибора.

3. Возьмите третий провод и подключите его к зажиму выключателя, помеченному значком лампочки или «Lamp». Этот провод будет подачей электричества к встроенной подсветке на выключателе.

4. Возьмите четвертый провод и подключите его к зажиму выключателя, помеченному «C» или «Common». Этот провод будет возвращением электричества от встроенной подсветки на выключателе.

5. После того как все провода подключены, убедитесь в надежности их соединений путем проверки на отсутствие люфта и любого повреждения.

Теперь, когда все провода подключены к осветительному прибору, выключатель Веркель с подсветкой полностью готов к эксплуатации. Дальнейшие инструкции по установке и управлению осветительным прибором вы можете найти в его инструкции.

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

«Страшилки» и мифы о выключателе с подсветкой

Чтобы понять так называемую «проблему», рассмотрим различные типы индикации. Она бывает неоновой и светодиодной. Принципиальной разницы в энергопотреблении нет, обе схемы расходуют не более 1 Вт мощности. Неонки бывают двух цветов: оранжевый (красный) или зеленый, в зависимости от газа в колбе. Светодиод может быть любого цвета, хоть динамически меняющий оттенок (RGB).

Теперь о мифах:

Дополнительное потребление электроэнергии. Отчасти это утверждение верно. Светодиодная схема подсветки расходует около 1 Вт энергии. За месяц набегает 0.5–0.7 киловатт/часов. То есть, пару рублей за комфорт (с каждого выключателя) заплатить придется. Аналогичные затраты у неоновой лампы. Там энергия расходуется в основном на ограничительный резистор.
«Установили подсветку — теперь в темноте горят выключенные лампы!» И это правда. Лампы старого образца (накаливания и галогенки) исправно гаснут при выключении. Но ими уже никто не пользуется. Проблема касается экономных люминесцентных газоразрядных ламп (они периодически вспыхивают), и светодиодных светильников с недорогой схемой управления (слабое свечение).

Первый вариант постепенно становится неактуальным.

LED светильники постоянно дешевеют, единственное преимущество экономок (цена) теряется. Что касается светодиодных ламп — можно купить более дорогие экземпляры, с диммируемым блоком питания. Такие лампы могут менять яркость свечения при подключении через регулятор: так называемый «диммер». Заодно в блоке питания решен вопрос с паразитным свечением, если применяется выключатель с подсветкой.

Информация об этом есть в инструкции к светильнику.

Если с первым мифом (дополнительный расход энергии) надо смириться: вы просто платите небольшую сумму за удобство, то вторая «проблема» имеет несколько путей решения. Об этом вы узнаете из нашего материала.

Подключение фирменных выключателей werkel без помощи электрика

Для начала подготовьте все необходимые инструменты: отвертку, щипцы и провода соответствующей величины и цвета.

Перед подключением, удостоверьтесь, что питание отключено. Выключите соответствующий автомат в электрической щитовой.

Внимательно изучите инструкцию, прилагаемую к выключателю werkel. Убедитесь, что вы понимаете его устройство и схему подключения.

Начнем с подключения фазы и нулевого провода. Снимите изоляцию с концов проводов и используя щипцы, закрутите их в соответствующие клеммы на задней панели выключателя

Обратите внимание на обозначения «L» и «N» — соответствуют фазе и нулю соответственно

Теперь необходимо подключить провод, идущий к освещению. Откусите нужную длину провода, снимите изоляцию, и подключите его к клемме «OUT» на задней панели выключателя

Обратите внимание, что на некоторых моделях эта клемма может быть обозначена другими символами или словами, такими как «LIGHT» или «LOAD»

В случае, если вы хотите подключить параллельное освещение (несколько светильников, например), вам понадобится дополнительный провод для создания соединения между ними. Отведите от коробки для первого светильника провод до второго и соедините их.

После того, как все провода подключены, затяните клеммы на задней панели выключателя, чтобы обеспечить надежное и безопасное соединение. Убедитесь, что провода не выходят из клемм и изоляция надежно фиксируется.

Теперь осталось только закрепить выключатель на стену. Снимите верхнюю панель и используя отвертку закрепите основание выключателя в предварительно подготовленном месте.

После установки, проверьте работу выключателя и подсветки. Включите питание и убедитесь, что освещение активируется при нажатии на кнопки выключателя.

Следуя этим простым шагам, вы сможете подключить выключатели werkel с функцией подсветки самостоятельно, без необходимости обращаться к электрикам. Не забывайте соблюдать правила безопасности и следовать инструкции производителя.

Шаг 2: Выключаем электричество

Перед началом работы снятие электропитания является обязательным условием для безопасного монтажа

Следуя указанным ниже инструкциям, действуйте осторожно и последовательно:

Идентифицируйте электрическую панель: осмотрите электрическую панель и найдите выключатель, который отключает электропитание в соответствующей комнате или на нужном этаже.
Переключите выключатель в позицию «Выкл»: удостоверьтесь, что переключатель находится в положении «Выкл». Это гарантирует, что электрическая цепь будет отключена.
Проверьте отключение электричества: для проверки отсутствия электропитания, включите любое электрическое устройство (например, светильник или фен) в комнате, где вы будете производить монтаж. Если устройство не работает, значит, питание отключено успешно.

Примечание: Если вы не уверены, как правильно отключить электричество, рекомендуется обратиться к электрику для получения профессиональной помощи.

Технические характеристики

Купить перекрестный выключатель можно в любом электрическом магазине, цена зависит от модели и фирмы-производителя. Рассмотрим характеристики нескольких известных переключателей.

Номинальное напряжение сети, В	220-250
Максимально допустимый ток, А	10
Частота, Гц	50
Контакты	Посеребренные, устойчивы к воздействию влаги и пара
Корпус	Из термопласта
Цена	От 10 у. е.

Тип	Одноклавишный
Максимальное напряжение в сети переменного тока, в	230
Ток, А	10
Материал	Поликарбонат
Частота, Гц	50–60
Стоимость, у. е.	От 4

Viko Carmen (по характеристикам и цене у Вико есть китайский аналог – Макел):

Переключатели используются для включения и выключения света с двух мест.

Несколько примеров подключения переключателей различных производителей.

Однако помимо всех вышеперечисленных преимуществ стоит упомянуть и о недостатках.

Их замыкание и размыкание включает и выключает светильник.

На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение. Вообще механизмы серии Unica можно подобрать как для открытого, так и для скрытого способа монтажа. Подключаем проходной включатель Шнайдер Schne >

Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание.

Например, если установить подобный прибор у входа в дом, он будет сигнализировать о появлении непрошеных гостей.

Поделиться с друзьями: Вам также может быть интересно.

Рекомендации по подключению выключателя Werker
