Как правильно подключить двухклавишный выключатель schneider: пошаговая инструкция

Способы избавления от «моргающих» ламп

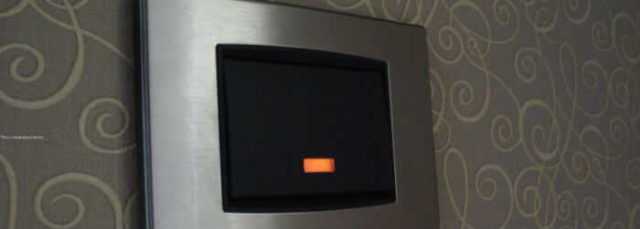

Всем хороши выключатели с подсветкой — красиво, удобно, недорого, практично. Вот только идеально совместимы они только с лампами накаливания — обычными или галогенными. С экономками их вообще лучше не использовать — те моргают постоянно. Могут работать с качественными диммируемыми светодиодными. Но, только качественными. Читай — дорогими. И то, со временем, если есть где-то некачественный трансформатор, могут начаться проблемы. Это значит, что или лампы станут светить вполнакала, или станут «подгорать» в выключенном состоянии. Так что, подключение выключателя с подсветкой возможно только со «старыми» лампами?

Удобно — не надо искать на стене

Решение проблемы есть и даже несколько. Разной степени сложности. Причем не все и не всегда срабатывают. Так что можно пробовать их один за другим. Вот как можно «подружить» выключатель с подсветкой и светодиодные лампочки:

• В люстру со светодиодными или экономками вкрутить одну лампу накаливания. Мощность подбирается экспериментально.
• Если светодиоды «встроенные» и никакой возможности добавить лампу накаливания не изуродовав люстру нет, параллельно люстре устанавливается конденсатор емкостью 0,22 мкФ, рассчитанный на 630 В. Это же решение подходит для групп встраиваемых светодиодных светильников. Перед первым светильником в ветке, параллельно ему, ставят конденсатор.
• Кардинальное решение проблемы — «выкусить» цепь подсветки. На работоспособности выключателя это не скажется никак. Второй способ — вытащить неоновую лампу Это проще, если цепь интегрирована в корпус, как это сделано в выключателях с подсветкой Legrand.

Просто удалить подсветку

Все варианты, кроме последнего, имеют один недостаток. Из-за паразитных токов, которые текут через цепь подсветки, светодиодные лампы постоянно находятся под напряжением. Пока ток недостаточен для начала свечения, этого просто незаметно. Но встроенные преобразователи напряжения все время » в работе». Как сказывается это на лампах, пока не очень понятно, но существует предположение, что они будут быстрее сгорать.

Покупка и выбор выключателя

Для правильного выбора и покупки двухклавишного выключателя Schneider Electric с подсветкой необходимо учитывать несколько факторов.

1. Тип установки. Перед покупкой нужно определиться с типом установки выключателя: на внешней поверхности стены или внутри стенного гнезда.
2. Дизайн и материал. Schneider Electric предлагает разнообразные модели выключателей с подсветкой, выполненные в различных стилях и материалах: пластиковые, металлические, стеклянные и т.д. Необходимо выбрать модель в соответствии с интерьером помещения.
3. Подсветка. Выключатели могут иметь различные варианты подсветки: постоянную или индикаторную. Постоянная подсветка подходит для освещения помещения, а индикаторная — для указания положения выключателя.
4. Функциональность. Некоторые выключатели Schneider Electric имеют дополнительные функции, такие как регулирование яркости подсветки, возможность программирования сценариев освещения и т.д. Необходимо определить, какие функции вам необходимы.

Перед покупкой рекомендуется ознакомиться с техническими характеристиками выбранного выключателя и убедиться, что он соответствует вашим требованиям

Также стоит обратить внимание на гарантийные условия и возможность получения сервисной поддержки от Schneider Electric

Выбрав подходящий выключатель и сделав покупку, вы сможете управлять освещением в своем помещении с удобством и эстетичностью, придающими дополнительный комфорт вашему жилищу.

Раздел 2: Установка выключателя в электрическую розетку

Шаг 1: Перед началом установки убедитесь, что выключатель и электрическая розетка отключены от электропитания.

Шаг 2: Отверните винт на верхней или нижней панели розетки, чтобы освободить место для установки выключателя.

Шаг 3: Установите выключатель в отверстие розетки, аккуратно вставляя его до упора.

Шаг 4: Закрепите выключатель в розетке с помощью отвертки, затягивая винт на верхней или нижней панели. Убедитесь, что выключатель надежно фиксирован и не двигается.

Шаг 5: Подключите провода. Провод с фазой подключите к клемме L, провод с нейтралью – к клемме N. Заземляющий провод подключите к заземляющей клемме.

Шаг 6: Закрепите провода в соответствии с указанным порядком, убедившись в надежной и безопасной фиксации.

Шаг 7: Проверьте установку. Включите электропитание. Убедитесь, что выключатель и индикатор подсветки работают надлежащим образом. Проверьте функции включения и выключения света.

Шаг 8: В случае необходимости, отрегулируйте положение выключателя до достижения оптимальной работы и комфорта использования.

Обратите внимание: перед выполнением работ убедитесь в правильности проведения проводки и соответствии электрической розетки нормам безопасности

Безопасность при отключении электроэнергии

При установке двухклавишного выключателя Schneider или проведении любых электрических работ очень важно соблюдать правила безопасности. Это поможет избежать возможных аварий и травмирования

Вот несколько советов, которые помогут сделать отключение электроэнергии безопасным:

• Перед началом работы убедитесь, что электрический прибор или устройство, которые вы собираетесь отключать, не находятся под напряжением. Выключите его или выньте предохранитель перед началом работ.
• Если необходимо отключить электрическое устройство, которое не имеет выключателя, отключите соответствующий предохранитель в электрощитке.
• Если электрощиток имеет автоматические выключатели, убедитесь, что они находятся в положении «Выключено». Это обезопасит вас от случайного включения электропроводки во время работы.
• Проверьте с помощью тестера напряжение в цепи, с которой вы собираетесь работать. Убедитесь, что провода не под напряжением, прежде чем снимать изоляцию или выполнять другие работы.
• Во избежание случайного включения электроэнергии, используйте изолированный инструмент или изолирующие перчатки во время работы с проводами.
• Если у вас нет достаточных знаний или навыков в области электротехники, лучше обратиться к профессионалам для выполнения сложных работ.

Помните, что безопасность при отключении электроэнергии является первостепенной задачей. Следуйте указанным выше рекомендациям, чтобы избежать возможных опасностей и обеспечить безопасность себе и окружающим.

Схема подключения выключателя в распределительной коробке

Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. Он производится следующим образом: На требуемые места установить перекидные коммутирующие конструкции Вывести от них кабели трехжильные Монтировать электросветильник, или несколько, заведенные в параллельное соединение Вывести от него них двужильный кабель Установить соединительную коробку.

Схема проста, и для ее создания не нужно иметь особых навыков или знаний. Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно. РФ domikelectrica.

На любое, до В. Особенности переключателей перекрестного типа исполнения: Для их подключения используются исключительно четырехжильные провода. Конструкция простого выключателя с одной клавишей: 1 — клавиша, с помощью которой механизм водится в действие; 2 — декоративная рамка; 3 — рабочая часть, в которой заключен электрический механизм Выключатели устанавливают во всех помещениях, где присутствуют какие-либо приборы освещения, не оснащенные кабелем питания например, для торшеров или настольных ламп он не нужен.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора. Открытый или закрытый способ монтажа кабеля принципиально на расстановку элементов схемы не влияет. И этот прибор каждым нажатием клавиши переключает их накрест.

Конструкция

Проходных переключателя всегда нужно только два: в начале и конце цепочки. Снимаем изоляцию с кабеля идущего к включателю и зачищаем концы проводов на мм. Бывают случаи, когда в спальне включено малое освещение — ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Фото — схема управления светом из трех мест Встроенные используются для монтажа в стены.

Заводим провода в выключатель. В одном из положений переключения он замыкает первый, а в другом — последующий контакт. Для решения этой проблемы используются проходные и перекрёстные выключатели. Одна группа точечных светильников или лампочек в люстре управляется одной клавишей, вторая группа — другой. Они состоят из 4 основных частей: рабочего узла металлическая основа с контактами и кнопочным приводом ; крепежа лапок или усиков из металла, соединенных с металлической пластиной ; декоративного оформления панели или рамки ; динамической части — пластиковой клавиши.

Собираем выключатель. Подключение этих устройств похоже на подключение аппаратов других заводов. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному.

Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода. Есть выключатели с подсветкой и без. После подключения проводов к механизму выключателя вставляем рабочий блок в монтажную коробку, надеваем сверху корпус, фиксируем клавишу Все элементы схемы подключили, осталось соединить провода в распределительной коробке. Двухклавишные выключатели требуют внимательного обращения.
Схема подключения проходных выключателей из 3-х мест. Как подключить проходной выключатель

Подключение двухклавишного выключателя Schneider

Двухклавишный выключатель Schneider является удобным и практичным устройством для управления освещением. Для того чтобы подключить его, потребуется следовать нескольким шагам.

1. Включите безопасность: перед началом установки бытующее напряжение необходимо выключить. Обычно выключатель находится в распределительной коробке.
2. Подготовьте кабели: нужно раскрыть кабель, затем откусить изоляцию и вытащить жилы.
3. Установите выключатель: на стене нужно сделать отверстия и закрепить монтажную пластину, на которой будет установлен выключатель.
4. Нанесите провода: скрутки вынимаются на выключателе, к ним крепятся провода. Желательно наносить на них маркировку, чтобы не потеряться в дальнейшем.
5. Прикрутите пластину: после нанесения проводов на соответствующие скрутки, на пластину нужно прикрутить выключатель.
6. Включите напряжение: когда выключатель установлен, проверьте напряжение и включите питание. Проверьте устройство, нажимая на кнопки выключателя.

Подключение двухклавишного выключателя Schneider не является сложной задачей, но требует особой порции внимательности. В случае любых сомнений, лучше обратиться за помощью к специалистам.

Подключение выключателя с индикатором света

Некоторые выключатели имеют в нижней части прозрачные окошка, возле которых располагается светодиод. Он предназначен для видимости выключателя в комнате в ночное время и видимости его работы от основной системы поставки электричества.

Процесс подключения

• От диода отходит два тоненьких провода для связки с основными силовыми жилами.
• Один отвод необходимо совместить с основной фазовой жилой и закрепить в клеммнике.
• Второй отвод может прикрепляться к любой отводной фазе.
• После этого – нижняя часть клавиш прибора будет отсвечиваться, что означает о полной функциональности выключателя.

• Нельзя проводить подключение бытового прибора при включенной сети электропитания.
• Все работы должны проходить с исправными инструментами.
• Выключатель в полной сборке должен быть качественным.
• Рекомендуется приобретать прибор с клеммниками-фиксаторами, которые позволяют закрепить жилы один раз. Выключатели с болтовым креплением жил могут его повредить, а полное прижатие уменьшает износостойкость и может вызвать искрение.
• В процессе подключения нередко возникают случаи, когда нужно прибегать к процессу скрутки проводов (последовательное присоединение). В таких случаях необходимо тщательно зажимать стыкующиеся провода и обматывать их изоляционным материалом, а поверх него надевать защитный пластиковый колпак. Сталкиваясь с этой проблемой и неразберихой со схемой подключения – лучше обратится к квалифицированному специалисту, дабы не обесточить всю квартиру.

Что особенного в коммутаторе с двумя клавишами

Рассмотренный выше принцип работы коммутатора с одной клавишей демонстрирует возможность связи подвижного контакта только с одним из двух проводников. То же самое выполняет и двухклавишный выключатель. Но его подсоединение к осветительной системе сделано с использованием второго перекидного контакта в каждом коммутаторе с двумя проводами между ними.

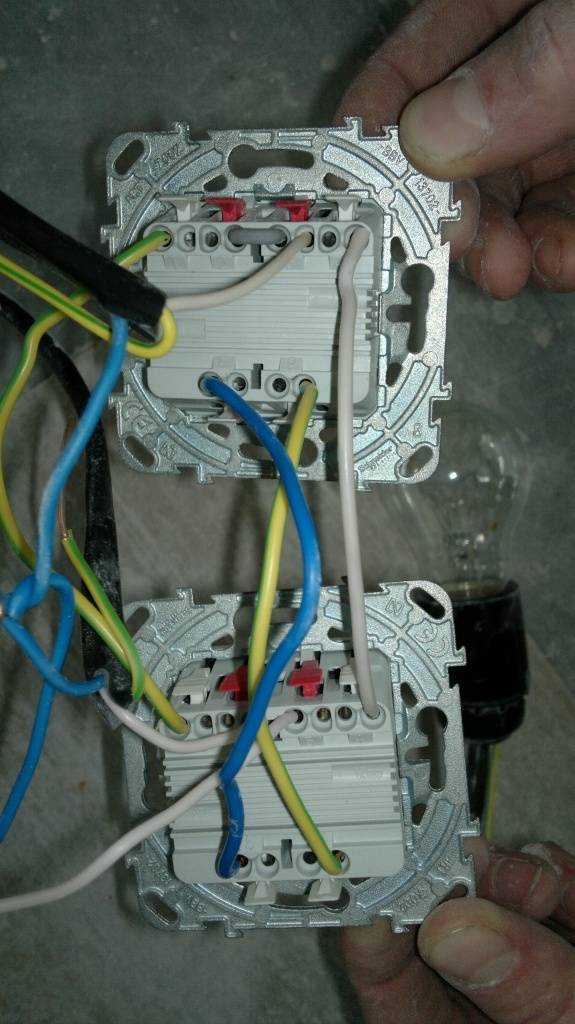

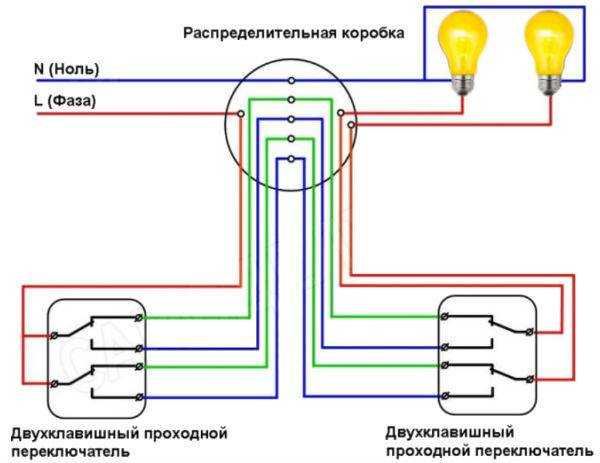

Рассматривая двухклавишный проходной выключатель, схема подключения которого уже была показана выше, мы имеем дело со сдвоенными одноклавишными коммутаторами. Также двойной проходной выключатель отличается использованием четырех проводов — кабелей. Каждая электрическая цепь с одним из них является независимой частью осветительной системы, поскольку подает электропитание отдельной лампе без какого-либо взаимного влияния на остальные элементы схемы.

Рассматривая конструкцию двойного проходного выключателя в связи со схемой его включения в осветительную систему, можно условно обозначить в нем вход и выход. Они имеют разное количество клемм для присоединения проводов — либо 2, либо 4. Однако конструкция двойного выключателя у разных производителей электрической фурнитуры может отличаться. Это следует приять к сведению, прежде чем подключить двухклавишный коммутатор.

Например, можно встретить двухклавишные выключатели с 1 входной клеммой для подключения фазного кабеля, 1 выходной клеммой для присоединения отдельной лампочки, а также 4 выходными клеммами для присоединения промежуточных проводников. Хотя, если основываться на общем количестве клемм, которых все же 6 штук, такой двухклавишный переключатель надо соединять по уже показанной выше схеме. Примером подобной конструкции коммутатора может быть продукция фирмы Legrand.

Если говорить о конкретных примерах инсталляций сдвоенных проходных переключателей, можно упомянуть большие комнаты и кабинеты, спальни, в которых свет можно зажечь при входе, а выключить лежа под одеялом, на дачах и приусадебных участках частных домов, где имеются протяженные дорожки и далеко разнесенные светильники.

Критерии выбора двухполюсного выключателя и других элементов схемы

Прежде чем выбрать подходящий образец и собрать схему, определитесь с параметрами сети, какая будет проводка, скрытая или внешняя. Сколько мощности будут потреблять осветительные приборы, по силе тока определите необходимое сечение проводов. Для люстры, где стоят две группы ламп, одна на 100Вт и три по 40 Вт, потребляемая мощность будет Р = 220Вт. Рассчитываем ток:

При такой нагрузке будет достаточно установить двухклавишный элемент с пластиковым корпусом на 3А, сечение проводов 0,75 мм/кв.

Когда вам надо осветить спортивный зал, где две группы по восемь светильников, на каждом светильнике 3 лампы дневного света по 80 Вт. Мощность одной группы Р = (80 х 3 х = 1920 Вт.

Для такой цепи освещения потребуется установить двухклавишный переключатель в керамическом корпусе с током допустимой нагрузки 10А. Сечение провода, выбирается по заранее рассчитанным таблицам, они есть в ПУЭ (Правила устройства электроустановок).

Как показывает практика, для проводки освещения в большинстве случаев используется трехжильный кабель с медными проводами 0,75 – 1,5 кв./мм.

Наиболее доступные и часто применяемые марки кабеля:

ПУНП – провод установочный плоский, удобный для скрытой проводки без штробы, крепится к стенам скобами и покрывается штукатуркой. Двойная изоляция, провода покрыты поливинилхлоридным слоем, общая оболочка из пластика ПВХ.

Схемы подключения двухклавишного выключателя

При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это — основное правило. Только так подключение будет правильным. Фазу берут в распределительной коробке, которая обычно находится над выключателем (иногда, при нижней разводке — под ним) в распределительной коробке.

Обратите внимание, что работы проводятся при выключенном напряжении. Если есть автомат, через который запитывается освещение, выключаете его

Если проводка старая, выкручиваете пробки. Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой).

К двум лампочкам

Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или по группе ламп. В любом случае схема будет одинаковой.

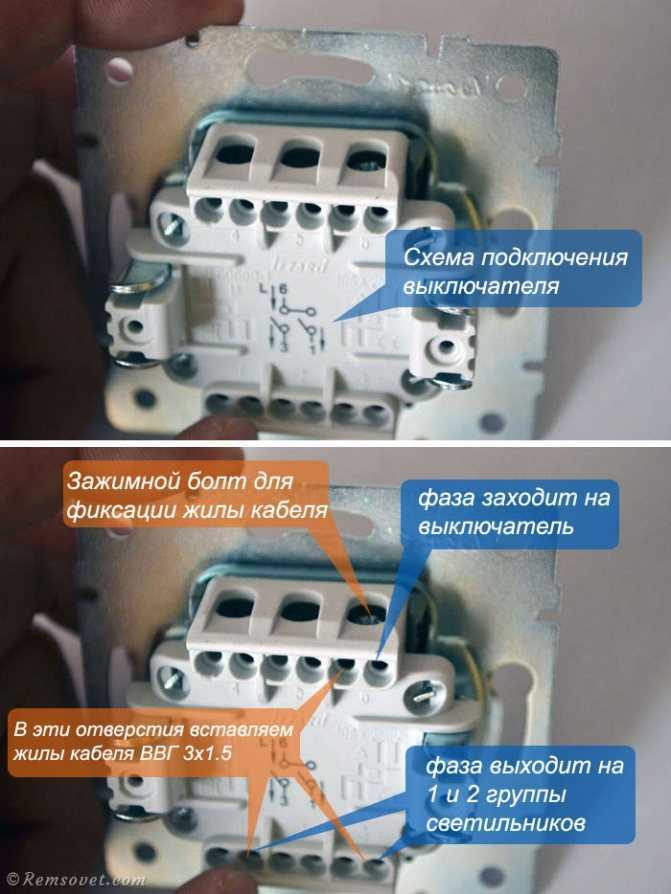

На вход выключателя заводится фазный провод. Контакт в верхней части выключателя ослабляется (поворачиваете болт на пару оборотов против часовой стрелки), по пластину заводится зачищенный от изоляции провод (зачищать 4-6 мм), крепежный винт затягивается. Закручивая болт, прилагайте солидные усилия. Проверить, нормально ли закреплен провод можно пару раз его хорошо дернув. Если достать его не получилось — все нормально.

Таким же образом подключаются два провода, которые пришил от лампочек/люстры. Контакты, к которым надо подключаться находятся внизу. Принцип тот же — ослабляете винт, вставляете провод, затягиваете, дергаете.

Куда подключать какой провод (на правый или левый контакт) — не важно. От этого зависит только какой клавишей будет включаться какая лампочка

При желании потом их можно поменять местами.

После того, как подключение закончено, устанавливаем клавиши, включаем питание, проверяем работу выключателя. Если все сделано правильно, никаких проблем быть не должно.

Кроме просто выключателей с двумя клавишами есть блоки с розеткой. Подключение двойного выключателя в таком случае не меняется, но на розетку надо завести еще ноль и заземление.

Итак, на блок выключателей подаем фазу, с выхода выключателей фаза уходит на лампочки. К блоку розетки подводим фазу (можно взять со входа в блок выключателя), на второй контакт заводим «ноль» — с соответствующей шины на щитке. Землю подключаем к специальному земляному контакту.

Нюансы и схема подключения

При подключении двухклавишного выключателя важно соблюдать ряд рекомендаций, которые позволят вам избежать грубых ошибок и лишних трат на их устранение. Наиболее важными нюансами для всех типов подключения двухклавишных выключателей являются:

Наиболее важными нюансами для всех типов подключения двухклавишных выключателей являются:

• Все электромонтажные работы производятся с обязательным отключением напряжения. Поэтому, перед началом подключения, установки или пуско-наладочных опробований обязательно отключите соответствующий автоматический выключатель в распределительном щитке.
• Установка двухклавишного выключателя производится в монтажную коробку. Как правило, все современные модели выполняются из диэлектрических материалов, хотя могут встречаться и устаревшие металлические. Сам коробка закрепляется в стене при помощи шпаклевки, цементного раствора, монтажной пены или других средств.
• Подключаемые к двухклавишному выключателю провода зачищаются на 10 – 20 мм от края. Недостаток отрезка может проскальзывать в зажиме, а их излишек может создать угрозу соприкосновения с соседними проводами. Слой изоляции удаляется специальными клещами, при их отсутствии, аккуратно срезаются ножом или кусачками, чтобы не повредить жилу.
• Фиксация двухклавишного выключателя производится с помощью лапок, которые регулируются винтовыми зажимами. Поджимание лапок производится до тех пор, пока конструкция не приобретет жесткое крепление в стене.
• После подключения двухклавишного выключателя выполняется опробование соответствия клавиш коммутируемому осветительному оборудованию. Если допущена ошибка, ее можно исправить до окончания отделочных работ.

В остальном, нюансы подключения будут отличаться, в зависимости от поставленных целей. Поэтому далее рассмотрим несколько вариантов использования двухклавишных выключателей для решения бытовых задач.

На 2 лампочки

Одним из распространенных вариантов подключения является подсоединение к цепи двух ламп или светильников независимо друг от друга. Схема подключения в этом случае будет выглядеть следующим образом (смотрите рисунок 3):

От распределительной коробки к двухклавишному выключателю подводится фазный проводник L. От выводов клавишного выключателя фазный проводник подводится отдельно к патрону каждой лампочки. Нейтральный проводник N и защитный проводник PE от распределительной коробки подводятся напрямую к отдельному патрону и корпусу каждого светильника, как показано на рисунке ниже:

На люстру

Многие люстры содержат три и более лампы в одном изделии. Но, в бытовых целях не всегда требуется работа всех лампочек. Поэтому в целях экономии электроэнергии их разделяют на две группы и подключают к разным клавишам выключателя, как показано на схеме ниже.

Как и в предыдущем случае, от распределительной коробки нейтральный проводник N и защитный проводник PE от распределительной коробки подводятся к люстре напрямую. Фазный проводник L подключается к двухклавишному выключателю и от каждого из выводов подводится к отдельной группе освещения люстры. В результате подключения каждый патрон люстры должен подключаться параллельно в сеть.

С розеткой в одном корпусе

Помимо функции коммутации приборов освещения в бытовых помещениях часто требуется подключать какое-либо оборудование при помощи штепсельной вилки. Поэтому розетки в комнате лишними не бывают, такой дуэт используют в гаражах, мастерских и прочих помещениях, где стараются оптимизировать пространство и вместить максимум.

Как видите на рисунке, от распределительной коробки фазный проводник L и нейтральный проводник N напрямую подключаются к розетке. Затем, от фазного вывода розетки проводник подключается к соответствующему зажиму двухклавишного выключателя. Дальнейшая процедура подсоединения питающих и защитных проводов к осветительному оборудованию аналогична предыдущим схемам.

С подсветкой

Наличие подсветки на клавишах выключателя или на фальшпанели улучшает его видимость в темное время суток. Поэтому ночью проще нажать клавишу и включить свет.

Схема подключения двухклавишного коммутатора с подсветкой ничем не отличается от предыдущих вариантов. Так как все современные модели комплектуются заводским набором элементов, позволяющих осуществлять такую функцию. Однако заметьте, что некоторые двухклавишные выключатели комплектуются светодиодом, который станет причиной мерцания люминесцентных и газоразрядных ламп. Поэтому для включения осветительного оборудования с блоком стабилизации используется вышеприведенная схема с диодом VD1и токоограничивающим резистором R1.

Подготовительные работы перед установкой двухклавишного выключателя Schneider

Перед началом установки двухклавишного выключателя Schneider необходимо выполнить некоторые подготовительные работы. В этом разделе мы расскажем, какие шаги нужно предпринять, чтобы гарантировать успешную установку и правильное функционирование выключателя.

1. В первую очередь, перед началом любых работ связанных с электричеством, необходимо отключить электропитание по соответствующему автомату или выключателю на электрической панели. Это выполните для вашей безопасности.
2. Осмотрите место, где будет устанавливаться выключатель, и убедитесь, что стены и проводка находятся в хорошем состоянии. Если обнаружены какие-либо повреждения, трещины или течи, рекомендуется обратиться к профессионалам для их устранения.
3. Для установки двухклавишного выключателя Schneider необходимо иметь несколько инструментов: отвертки, кусачки, проводки, изоляционную ленту и другие ручные инструменты. Убедитесь, что у вас есть все необходимое перед началом работ.
4. Пройдитесь по проводам, которые подключаются к вашему старому выключателю, и обозначьте их. Это позволит вам правильно подключить провода к новому двухклавишному выключателю. Можете использовать наклейки или другие маркировки для идентификации проводов.
5. Если вы устанавливаете выключатель на уже существующую проводку, убедитесь, что провода хорошо заземлены. Это защитит вас от возможных электрических поражений и поможет избежать проблем с электрическими цепями в дальнейшем.
6. Наконец, перед установкой нового выключателя, рекомендуется провести тестирование электропроводки. Для этого можно воспользоваться тестером или другими специальными приборами, которые позволяют проверить наличие и правильность проводки.

Следуя подготовительным работам, вы сможете гарантировать безопасную и правильную установку двухклавишного выключателя Schneider. Помните, что неправильное подключение выключателя может привести к короткому замыканию и другим проблемам с электричеством, поэтому следуйте нашим рекомендациям и ориентируйтесь на руководство пользователя при установке.

Разновидности и их назначение

Двухклавишные выключатели Schneider предлагают различные варианты для управления освещением и другими электрическими устройствами. Вот некоторые разновидности и их назначение:

1. Однонаправленный выключатель: Используется для включения и выключения освещения или других устройств из одного места. Обычно устанавливается внутри комнаты или помещения.

2. Двунаправленный выключатель: Позволяет управлять освещением или другими устройствами из двух разных мест. Удобен, например, когда есть два входа в комнату или холл.

3. С крестовиной: Этот тип выключателя используется в случае необходимости управления освещением из трех или более мест. К примеру, в больших помещениях или на больших площадках.

4. Выключатель с регулятором яркости: Используется для регулировки яркости освещения. Подходит для тех случаев, когда нужна разная интенсивность света в зависимости от обстановки или потребностей.

5. Комбинированный выключатель: Предлагает возможность управления несколькими устройствами одновременно, имеет две или более клавиши для включения и выключения различных осветительных групп.

Выбор разновидности двухклавишного выключателя Schneider зависит от ваших потребностей и конфигурации помещения. Учитывайте, что установка и подключение выключателя должны выполняться только квалифицированным специалистом, чтобы избежать возможные проблемы с электричеством.

Установка двухклавишного выключателя Schneider в стену

Перед началом установки, убедитесь, что электричество в помещении отключено. Это необходимо для безопасности и предотвращения возможных аварий.

Следующим шагом является подготовка места установки. С помощью ножа разделите оболочку проводов на 2-3 сантиметра, оставив место для крепления выключателя к стене. Попутно можно удалить старый выключатель из гнезда.

Теперь возьмите двухклавишный выключатель Schneider и аккуратно подключите провода. Убедитесь, что коричневый провод подключен к контакту «L», синий — к контакту «N», а зеленый и желтый (защитный) провод — к контакту с знаком земли.

Последним шагом является закрепление выключателя Schneider к стене. Используйте отвертку для прикручивания крепежных винтов к массивной части стены. После выравнивания и фиксации выключателя в нужном положении, нанесите гипсовую шпатлевку на стык между выключателем и стеной, затем разровняйте ее шпателем.

После окончательной установки выключатель Schneider готов к использованию. Перед подачей электропитания включите отключатель на электрической панели и проверьте работоспособность выключателя. Если все сделано правильно, выключатель должен безупречно функционировать.

Установка двухклавишного выключателя Schneider в стену не является сложной задачей, но требует точности и осторожности. Если у вас есть сомнения или вопросы, лучше обратиться к специалисту

Как подключить своими руками?

Перед началом проведения работ необходимо ознакомиться со схемой, и подготовить необходимые инструменты, иначе процесс займёт много времени и усилий. Учитывая все нюансы – подключение под силу обычному пользователю, а не профессиональному электрику.

Необходимые инструменты:

• Выключатель и пластмассовая форма (стакан).
• Отвёртка фигурная и индикаторная.
• Обжимные наконечники и специальный инструмент (обжим).
• Строительный нож.

Пошаговый процесс подключения:

1. Первоначально отключается электропитание по всему дому или квартире, посредством рубильника в щитовом блоке.
2. Разбирается выключатель: аккуратно снимаются клавиши и корпус, чтобы был доступ к клеммникам.
3. В подходящее отверстие в стене монтируется специальная пластиковая форма, которая защищает весь механизм от различных нежелательных факторов. Через отверстие в корпусе пропускается трёхжильный кабель.
4. Края этих жил необходимо очистить от изоляции. С помощью ножа обрезается примерно 1-1.5см, главное не повредить медную или алюминиевую основу.
5. На края жил надеваются обжимные наконечники и вставляются в специальный обжим (прижимаются). Это способствует их защите в процессе зажима болтовым соединением в выключателе.
6. Из трёх проводов необходимо вычислить фазный. Для этого помещение подключается к току, а конец индикаторной отвёртки поочередно прислоняется к оголённым наконечникам. Если диод в средине пластиковой прозрачной отвёртки загорелся – это фаза. После обнаружения нужного провода – помещение снова обесточивается.
7. Конец входной фазы помещается в отверстие выключателя и зажимается отвёрткой. Как правило, оно находится вверху и изготовителями помечается значком «L».
8. Концы двух других проводов помещаются в клеммы, которые расположены внизу.
9. Когда провода закреплены и проверены – корпус и основу необходимо совместить воедино и поместить в пластмассовую основу в стене и закрепить (поочерёдно закручивать боковые болтики, которые расширяют металлические лепестки). Присоединяются две клавиши (крышки).
10. Далее рубильником в щитовом блоке возобновляется поставка электроэнергии по всему дому, после проверяется работоспособность и правильное его функционирование.

Техника безопасности

Работа по подключению электроприбора производится только при полном обесточивании помещения. Пренебрежение этим условием грозит поражением тела током, ожогами рук или летальным исходом.

Все применяемые инструменты должны быть с элементами изоляции (пластмассовые ручки, корпус). Для полной защиты человека – желательно надевать на руки специальные перчатки и ходить в резиновой обуви (материалы – диэлектрики).
