Подключение розетки на 380 вольт

Июнь 17, 2014

32801 просмотров

Мы уже рассматривали в предыдущей статье «как подключить розетку на 220 Вольт». Если к ней приходит два провода, то вообще ничего нельзя напутать. А если 3 провода, тогда главное не перепутать и только третий проводник заземления необходимо подключить к заземляющим контактам.

С подключением 3-х фазной розетки все гораздо сложнее. В ней необходимо подключить 4 (без заземляющего проводника) или 5 проводов, из них 3 будут фазными. Если перепутать и подключить фазу на контакт заземления или ноля- возникнет высокая вероятность поломки электроприбора или получения электротравмы.

Розетки на 380 Вольт не используются в квартирах, но иногда- в индивидуальных домах для подключения 3 фазной электроплиты или электродвигателя.

Часто электрические розетки на 380 В используются на производстве и строительстве, реже на даче или в гараже для подключения сварочных аппаратов, станков, компрессоров, электродвигателей и т. п., рассчитанных на работу от 3 фазной сети.

Общие принципы подключения электрической розетки на 380 вольт

При подключении электропотребителей на 380 вольт на просторах стран СНГ применяются в основном трех фазные розетки 3 типов.  Мы рассмотрим дальше более подробно подключение розеток на 380 Вольт отечественного производства марок РС 32 и 3Р+РЕ+N. Аналоги зарубежного производства, например Legrand стоят дорого и их целесообразно устанавливать по эстетическим соображениям только в домах с евро ремонтом.

При покупке розетки необходимо проверить, что бы подошла к ней  вилка от электроприбора. Можно купить ее вместе с розеткой и заменить установленную на подходящую вилку.

При подключении необходимо:

1. Отключить напряжение и проверить его отсутствие индикаторной отверткой по этой инструкции.
2. На контакты с пометками L1, L2, L3 подключить 3 разноименные фазы A, B и C в любом порядке. Очередность фаз влияет только на направление вращения электродвигателя. Что бы изменить вращение мотора в другую сторону, необходимо будет поменять только 2 любые фазы местами на контактах магнитного пускателя или автомата.
3. На контакт N подключается ноль.
4. На контакт PE или помеченный специальным значком, как на картине справа, подключается защитный заземляющий проводник от заземляющего контура.

Как подключить розетку на 380 В марки РС32

Этот тип розетки используется для подключения только стационарных приборов, которые не будут двигаться. Например, электроплита, духовой шкаф и т. п.

На первые три контакта L1, L2, L3 подключаются 3 фазы, на четвертый N — синего цвета ноль и на PE- заземляющий проводник.

Для подключения подойдет и 4-х контактная розетка, в которой не подключается заземляющий проводник. Но это не значит, что не нужно заземлять металлические части электроприборов. По действующим правилам и нормам заземление для стационарных устройств обязательно и необходимо делать его не разрывным. Заземляющий медный многожильный проводник соединяется напрямую в обход розетки под специальный болт на металлическом корпусе электроприбора. При чем сечение проводника должно быть не менее, чем у жилы кабеля электропитания.

Как подключить розетку на 380 В марки 115 (125) 3Р+РЕ+N 32А 380В

Этот тип розетки применяется для подключения электрооборудования в гаражах, мастерских, на строительстве и т. п. В том числе для подключения и передвижных устройств- станки, компрессоры, сварочные аппараты и т. п., но при этом к вилке должен быть подключен многожильный гибкий медный кабель.

Заземляющий контакт PE находится внизу розетки возле направляющего паза, который препятствует не правильному включению в разъем.

Ноль подключается на контакт N, расположенный справа от PE в розетке (мама). Будьте внимательны ноль в разъеме папа (аналог вилки) находится зеркально, как показано на картинке.

Фазы подключаются на оставшиеся три контакта с пометками L1, L2, L3.

Если электрическая розетка 3Р+РЕ+N будет использоваться для подключения стационарных устройств, она может и четырех контактной без PE. Но опять же заземление металлического корпуса электропотребителя должно быть обязательно выполнено отдельным многожильным проводником в обход розетки.

Подключить розетку на 380 Вольт своими руками будет под силу практически любому человеку. Только все работы выполняйте  после отключения напряжения и проверки его отсутствия индикаторной отверткой. Не перепутайте и не посадите фазу на место подключения ноля или заземления.

Рекомендую после включения  проверить отсутствие фазы на корпусе и после этого измерить величину напряжения на пускателе или клеммнике в самом устройстве, если между фазами 380 Вольт- значит Вы все правильно подключили.

Конструкция

Поскольку подключение потребителей к сети напряжением 380 вольт предусматривает использование трех фазных проводов (L1, L2, L3), а также нулевого (N) и защитного (PE) провода, то конструкция трехфазного разъема существенно отличается от двухполюсных устройств, предназначенных для подключения однофазных потребителей.

Нужно заметить, что термины «трехфазная» и «трехполюсная» не являются синонимами. Каждый полюс устройства представляет собой независимый путь прохождения электрического тока. Поэтому обыкновенная двухполюсная розетка на 220В, оборудованная заземляющим контактом, является трехполюсной.

Основными составными частями силовой розетки, рассчитанной на напряжение 380 вольт, являются:

1. Основание корпуса.
2. Защитная крышка.
3. Механизм.
4. Уплотнительное кольцо.

В настоящее время используются электрические трехфазные разъемы с четырьмя или пятью контактами игольчатого либо ножевого типа. Выбор той или иной модели такого оборудования осуществляется, исходя из особенностей подключаемого потребителя.

Для подключения трехфазных электрических двигателей в сеть 380В, а также прочих симметричных нагрузок может быть использован трехжильный провод. Для подсоединения потребителей, создающих несимметричную нагрузку, используется розетка с пятью выводами, оборудованная нулевым и заземляющим контактом.

Существуют также устройства на 380 вольт, имеющие 7 разъемов (каждая фаза имеет собственный ноль, а также общий заземляющий проводник), такие устройства применяются в помещениях, где необходимо обеспечить очень высокий уровень электробезопасности.

Незначительные изменения в конструкции трехфазных розеток могут быть внесены, исходя из их мощности, назначения, а также степени защиты от пыли и влаги. Существуют розетки с защитными шторками, наклонные на 380 вольт, устройства, оборудованные заглушкой, плоские, влагозащищенные и т.д.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Использование розетки с таймером

Как подключить электроплиту к розетке на 220 Вольт

Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

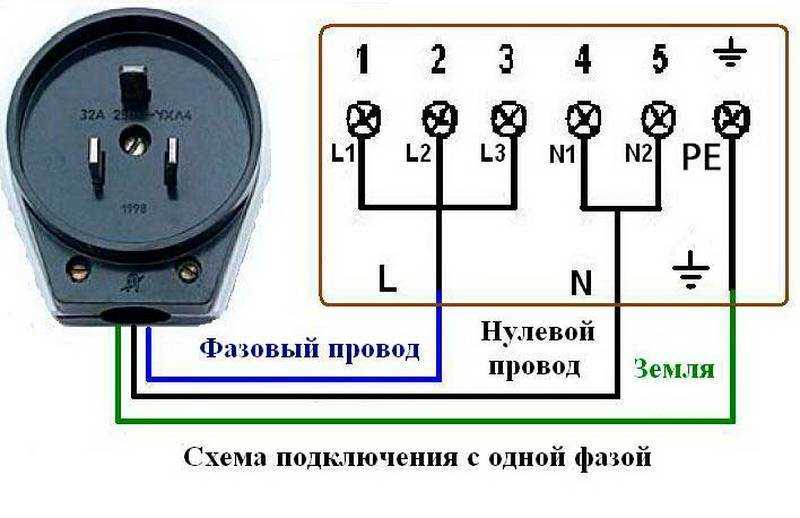

Схема распределения проводов в вилке электроплиты

Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

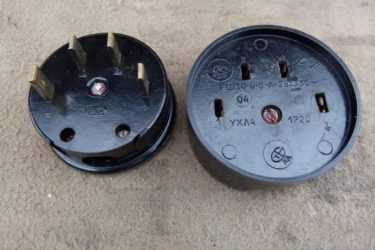

1. Розетка РС 32, обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому. Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.
2. Розетка для электрической плиты, производства Белоруссия. Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
3. Розетка фирмы Legrand2P+E, 32А. Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.

Виды розеток

Силовые соединения отличаются по форме, способу крепления и количеству контактов. Розетка может иметь от 3 до 5 подключений

Чтобы разобраться в чем отличие, важно изучить принцип работы. В странах СНГ используется трехфазная сеть напряжением в 380В

В стандартной квартире используется 220В

Данный показатель можно получить соединив одну из трех фаз с нулевым проводом. Чтобы выполнить подключение промышленной розетки на 380 вольт, достаточно объединить две фазы и нулевой провод. Подобный принцип подключения имеет обычная электрическая плита

В стандартной квартире используется 220В. Данный показатель можно получить соединив одну из трех фаз с нулевым проводом. Чтобы выполнить подключение промышленной розетки на 380 вольт, достаточно объединить две фазы и нулевой провод. Подобный принцип подключения имеет обычная электрическая плита.

Существует несколько стандартов силовых разъемов:

• 2Р+РЕ — используется две фазы и один заземленный контакт;
• 3Р+РЕ — 3 силовых кабеля и один заземленный;
• 3Р+РЕ+N — 3 фазы, одна земля и ноль;
• 3Р+N — три силовых контакта и один нулевой.

Розетка 380В 2Р+PEРозетка 380 3Р+РЕРозетка 3Р+РЕ+NВилка 380 3Р+N

Коммутационные соединения различаются не только по количеству контактов, но и по строению корпуса. Есть кабельные конструкции, служащие соединению переносимых устройств. Фланцевые коммутаторы изготовлены с креплением, которое можно встраивать в стену прямо или под углом. Последний вид — накладные розетки. Некоторые корпуса комплектуются дополнительным защитным колпачком.

Маркировка

Буквой P обозначают силовой или фазный провод, N — нулевой, а обозначение PE указывает на заземляющий кабель. Также провода имеют цветовую маркировку. Правила устройства электроустановок требуют обозначать фазу бардовым, красным или коричневым цветом, ноль — синим или голубым оттенком. Земля окрашивается в два цвета — желтый и зеленый.

Кроме вольтажа, на корпусе указывается максимально допустимая сила тока. Промышленная розетка 380в способна выдержать 16А, что для обычной сети приемлемо. Для более мощных используют соединения на 32, 63 и 125 ампер

Чтобы избежать перегрева и воспламенения, важно заранее проверить силу тока электросети

Также маркировка может обозначать степень защиты. IP44 указывает на то, что розетка изолирует электропроводящие площадки от попадания брызг воды и частичек пыли. Часто такие корпуса комплектуются накладной защитой.

Маркировка IP64 предполагает полностью герметичный корпус. Максимальная защита позволяет производить соединения в помещениях или на открытых пространствах с повышенной влажностью.

Типы трехфазных разъемов

Существуют еще импортные розетки, но они дороже отечественных. Их применение обусловлено требованиями дизайна, либо наличием у прибора соответствующей вилки.

Еще один важный момент различия розеток – определенный ток, на который они рассчитаны. Нужно, чтобы это значение превышало максимальный ток подключаемого электрооборудования.

Так же розетки контактов 32а делятся по способу установки на внутренние и наружные. Внутреннего исполнения пользуются большим спросом, так как удобны в эксплуатации, но для их монтажа требуются дополнительные трудозатраты, а именно: высверливание отверстия в стене для подрозетника, его закрепление с помощью алебастра и монтирование розетки в установочную коробку.

Промокоды со скидками на светильники

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Розетки трехфазные силовые с заземляющим контактом На сегодняшний день многие потребители, подключаемые к трехфазной сети напряжением 380 вольт, поставляются без электрической вилки. Спрашивайте, я на связи!

Преимущества и недостатки

Как и все материальное, трехфазный ток имеет свои плюсы и минусы. К положительным моментам применения систем с тремя или четырьмя проводами относится:

• экономичность. Для передачи электроэнергии на большие расстояния используют жилы из цветных металлов, имеющих небольшие удельные сопротивления. Вольтаж делят пропорционально количеству кабелей. За счет распределения нагрузок инженеры могут уменьшить количество проводов и их сечение, что при стоимости редких материалов дает заметную экономию;
• эффективность. Параметры мощности трехфазных трансформаторов на порядок выше однофазных при меньших размерах магнитопровода;

Трансформатор 3-фазного тока

• простота. При одновременном подключении потребителей к трехфазной системе генерируется дополнительное электромагнитное поле. Эффект сдвига фаз позволил создать простые и надежные бесколлекторные электродвигатели, ротор которых выполнен по принципу обычной болванки и устанавливается на шариковые подшипники. Асинхронные электроприводы с короткозамкнутым ротором широко применяются в качестве силовых агрегатов. Главным преимуществом таких моторов является возможность менять направления вращения оси путем переключения на разные фазные провода;
• вариативность. В цепях с несколькими фазами существует возможность получать разные напряжения. Пользователь сможет менять мощность нагревателя или сервопривода, переключившись с одного кабеля на другой;
• уменьшение стробоскопического эффекта. Он достигается за счет независимого подключения разных ламп к отдельным фазам.

Наравне с достоинствами трехфазный ток имеет свои недостатки. Они включают в себя:

• сложность подключения. Для подведения трехфазной сети к частному или промышленному зданию необходимо получить специальное разрешение и технические условия от локальной компании по энергосбыту. Это мероприятие достаточно затратное и хлопотное. Даже при выполнении всех условий положительный результат не всегда гарантирован;
• применения усиленных систем безопасности. В трехфазной сети подается напряжение 380 В, поэтому необходимы дополнительные устройства защиты от поражения электрическим током и короткого замыкания, которое может привести к пожару. В таких случая на входе ставят еще один трехполюсный автоматический выключатель с большими номинальными характеристиками. Он поможет избежать возгорания в случае замыкания цепи;
• необходимость монтажа вспомогательных модулей для ограничения перенапряжения в распределительном щите. Он необходим на случай обрыва нулевого кабеля, что приведет к увеличению напряжения в одной из фаз.

Переход на трехфазный ток целесообразен для владельцев помещений, площадь которых больше 100 кв. метров. Это относится к частным домам и к производственным зданиям. Такая схема подключения позволит перераспределять равномерно нагрузку по всем потребителям и избежать скачков напряжения.

Общие требования

Перед покупкой духового шкафа и варочной поверхности для них выделяют определенное место на кухне. Под встраиваемую панель вырезается дыра в столешнице. Для шкафа обустраивают специальную нишу в мебели. Устанавливая духовку, не допускают перекосов устройства. Для этого уровнем проверяют поверхность, на которую встанет прибор. Если духовка разместится криво, это вызовет неравномерный нагрев и быстрый износ техники, возникновение поломок.

Проверяют, чтобы между прибором и стенками мебели присутствовали зазоры не менее 5 см, а между дном устройства и нишей – около 7-9 см. При планировании месторасположения нового оборудования также учитывают, что вытяжка и вентиляционное отверстие должны располагаться вблизи духовки, а лучше – над ней.

К вилке

Иногда духовка или плита продается с вилкой. Этот элемент бывает разборным или цельнолитым. Снимать вилку не рекомендуется, иначе при поломке устройства вам откажут в гарантийном обслуживании. В последних моделях установочная вилка часто отсутствует. Это связано с тем, что в отдельных странах прибор может быть подключен к разным видам розеток, поэтому укомплектовывать его каким-то определенным видом нецелесообразно.

Вилка к электроплите или духовке подбирается с учетом мощности потребления устройства. Например, если варочная поверхность на 5 кВт, а при подсчетах вы выяснили, что вам нужна розетка на 32 А, значит, вилка потребуется с такими же параметрами. Число полюсов соответствует количеству фаз (плюс контакты нуля и заземления). Вилки приобретают с учетом параметров сети. Для мощных устройств (более 3,5 кВт) подходит силовая на 220 или 380 вольт.

К проводке

Безопасность и длительность эксплуатации приборов напрямую зависит от качества и правильного выбора проводки. Если линии старые, их обязательно заменяют новыми медными. При монтаже кабелей учитывают следующие факторы:

• электропроводку соединяют с распределительной коробкой, используя устройство защитного выключения;
• применяют трехжильные или пятижильные кабели;
• включать духовку мощностью менее 3,5 кВт можно в обычную розетку только в том случае, если проводка медная и имеет сечение не меньше 2,5 мм²;
• для выделенных силовых линий выбирают кабели ВВГнг или NYM;
• медная проводка 4 мм² обеспечивает мощность 5,9 кВт и имеет диаметр 2,26 мм, кабель 6 мм² держит 7,4 кВт и имеет диаметр 2,76 мм;
• отдельные силовые линии не совмещают с обычными розеточными или линиями освещения.

К кабелю

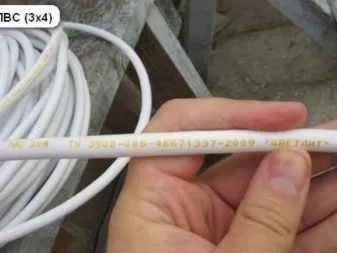

Кабель с тремя токоведущими жилами используется для обеспечения напряжения 220 В. Он способен поддерживать функционирование бытовой техники с различными параметрами мощности (3-10 кВт). Для него монтируются розетки на 16 А, 32 А или 20 А, в зависимости от характеристик приборов. Если оборудование должно быть подключено к сети 380 В, то потребуется проложить пятижильный кабель с сечением от 2,5 мм². С подобным проводом можно обеспечить нагрузку до 16,4 кВт.

К защитному автомату

Для защиты проведенного кабеля от нагрузок понадобится автоматический выключатель. Автомат выбирается в зависимости от сечения и числа жил медной проводки. Для мощной техники рекомендуется приобретать выключатель класса 32С. Для устройств с нагрузкой до 3,5 кВт подойдет автомат на 25 А, свыше этой мощности – на 40 А.

Виды и схемы подключения

Способы подключения, сечение питающего кабеля, способ его прокладки, а также варианты защиты от аварийных режимов, регламентированы «Правилами устройства электроустановок» (ПУЭ). При подключении трехфазных розеток, как и при прочих подключениях электрических устройств, питающий кабель должен соответствовать номинальному току подключаемого оборудования, что определяет его сечение.

Цвета расключения жил силового кабеля

Материал изоляции кабелей и проводов определяется в зависимости от условий их эксплуатации, а схема расключения, выполняется в соответствии с ПУЭ и ниже приведенным рисунком, где:

• РЕ (заземляющий провод) – желто-зеленого цвета;
• N (нулевой рабочий провод) – голубого цвета;
• L1, L2, L3 (фазные провода) – различной расцветки (красный, белый, черный – как на рисунке или иные, в зависимости от красителей, использованных производителем).

При подключении розеток, оснащенных 4-я контактами, РЕ провод отсутствует, заземление подключаемого оборудования выполняется путем его зануления, а сама система подобного подключения, в соответствии с ПУЭ, называется TN-C системой, предполагающей объединение нулевого и защитного проводников на всей протяженности цепи. Схема TN-C системы заземления приведена ниже:

TN-C системы заземления считается устаревшей, но наиболее широко распространена в существующих электрических сетях напряжением до 1,0 кВ

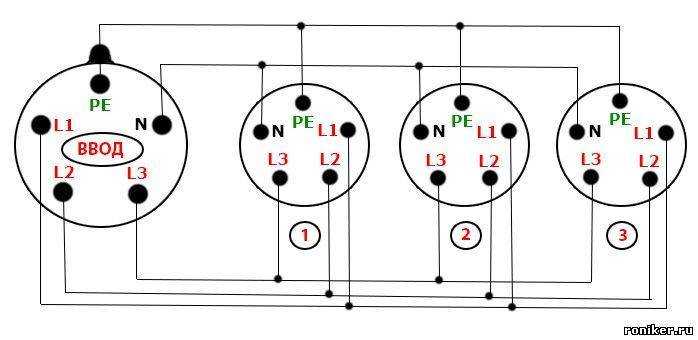

В зависимости от назначения, штепсельные розетки могут подключаться по отдельной группе, идущей от силового щита или щитка освещения, либо подключаться по шлейфовой схеме, при подключении группы розеток.

При использовании шлейфовой схемы необходимо соблюдать правильную полярность подключаемых контактов, т.к. в противном случае, при подключении электрических двигателей к установленным рядом устройствам, при этом с разной полярностью контактов, вращение роторов будет разнонаправленным, что может привести к выходу из строя подключаемого оборудования.

Особенности розетки 380В

Силовая Розетка Takel стационарная внутренняя 380 вольт

Силовые кабельные разъемы предназначены для тяжелых технических условий. Промышленная вилка и усиленная розетка мощностью 380в защищены прочным корпусом, способным выдерживать небольшие удары. Простота соединения, крепкий пластик и высокая пропускная способность позволяют использовать соединительную конструкцию на открытом воздухе, в промышленных цехах или во время строительных работ. К изделию предъявляются повышенные требования безопасности.

Контакты имеют большую площадь соприкосновения, что уменьшает нагрузку и исключает возможный перегрев. Каждый кабельный зажим крепится винтовым соединением, удерживающим провод в своем посадочном месте. Медная конструкция защищена от коррозии, а также устойчива к росту окисной пленки.

Зажим надежно удерживает кабель, предотвращая разрыв. Специальные пазы обеспечивают крепкое соединение и устраняют люфт. Контакты имеют разный диаметр и расположены под своим углом. Соединение обеспечивает защиту от несимметричного подключения, что предотвращает короткое замыкание.

С высоким напряжением растет риск образования дуги. Каждая розетка 380 имеет механическую или автоматическую защиту. Устройство способно остановить подачу электропитания до извлечения. Решение сокращает риск поломки оборудования или получения ожогов кожи.

Пластик устойчив к перегреву, не горюч и способен выдерживать действия прямых солнечных лучей. Предусмотрена защита от пыли и влаги, что сохранит качество деталей и сделает работу безопасной.

https://youtube.com/watch?v=pTf6ryHXP_U

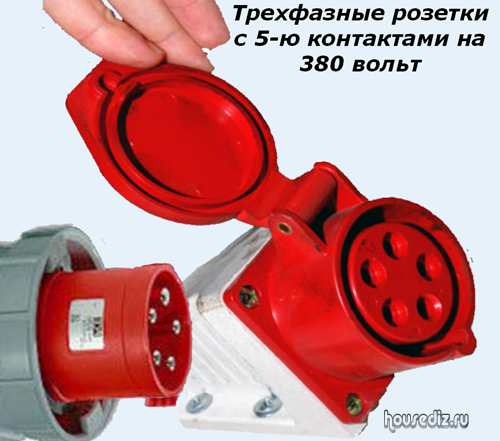

Разъемные соединения для пятипроводной сети

В этой системе конструкция подключения усложняется, а безопасность пользования значительно повышается.

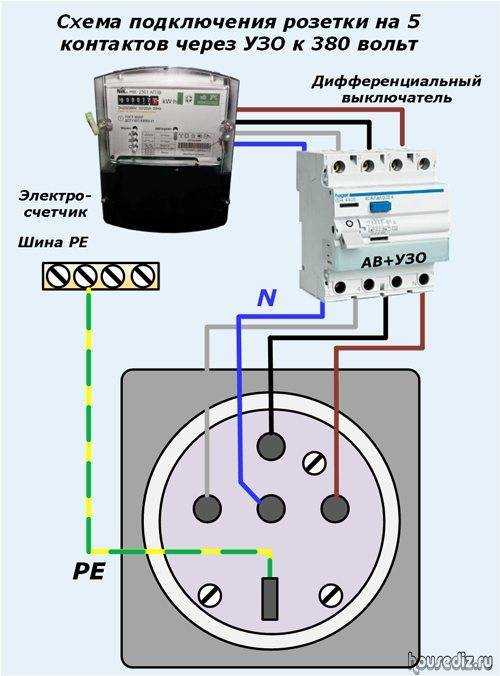

Принципиальная электрическая схема

Корпус электрического прибора через пятый провод, называемый РЕ-проводником, надежно соединяется с нулем питающего трансформатора, а в состав защит добавляется УЗО.

При пробое изоляции между потенциалом любой фазы и корпусом через РЕ-проводник создается ток утечки, который сразу фиксируется дифференциальным органом УЗО, и оно автоматически отключает питание, ликвидируя риски получения электрической травмы.

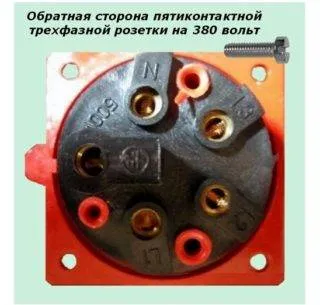

Конструкция разъемного соединения

В состав многочисленных видов разъемов для трехфазной сети с пятью проводами дополнен еще один контакт.

В этой конструкции коммутация жил кабеля осуществляется по предыдущему методу, но структура их обозначений изменилась на современный европейский стандарт.

Способы подключения проводов

Для маркировки фаз используется первая буква от английского слова «Line» — линия и осуществляется их нумерация арабскими буквами. В итоге мы имеем:

• L1;
• L2;
• L3.

Обозначение рабочего нуля маркируется буквой «N», обозначающей «нейтральный провод», а защитного — значком заземления.

В большинстве конструкций для коммутации проводов используется винтовое соединение с шайбами. Но это не единственный метод.

Безвинтовое подключение провода

Производители современных разъемов для трехфазной сети, постоянно совершенствуя свою продукцию, разработали удобную и безопасную технологию монтажа, основанную на создании электрического контакта с жилой провода за счет прорезания его слоя изоляции специальным ножом с фиксацией.

Последовательность работы мастера показана четырьмя фотографиями:

• №1 — поднесение к гнезду соединения изолированной и не зачищенной жилы;
• №2 — вдвигание конца жилы вглубь отверстия до упора;
• №3 — установка в гнездо наконечника плоской отвертки;
• №4 — подъем ее рукоятки вверх до упора, обеспечивающего прокол диэлектрического слоя и создание через лезвие ножа плотного электрического контакта.

Работнику остается только убедиться в прочности созданного механического соединения и надежности удержания жилы внутри гнезда.

Разъемные соединения для четырехпроводной сети

Принципиальная электрическая схема

В старой системе заземления оборудования, использующей 4 провода для подключения питания потребителей по схеме TN-C, металлический корпус работающего электроприбора оставался ни к чему не подключенным. Он отделялся от подаваемого напряжения слоем изоляции. С целью безопасности ее усиливали.

Однако, вероятность пробоя диэлектрического слоя оставалась. Когда она происходила, то на корпусе появлялся потенциал фазы, который создавал ток утечки через тело прикоснувшегося человека. Подобная ситуация подробно изложена в отдельной статье о трех контактах для электрической розетки.

Пострадавшие люди чувствовали “пощипывания”, ощущали судорожные сжатия мышц, а в особых случаях получали электротравмы. Защита схемы, состоящая из одного автомата или электрических пробок, как правило, при подобной ситуации не срабатывала. Автоматический выключатель создан для решения других задач.

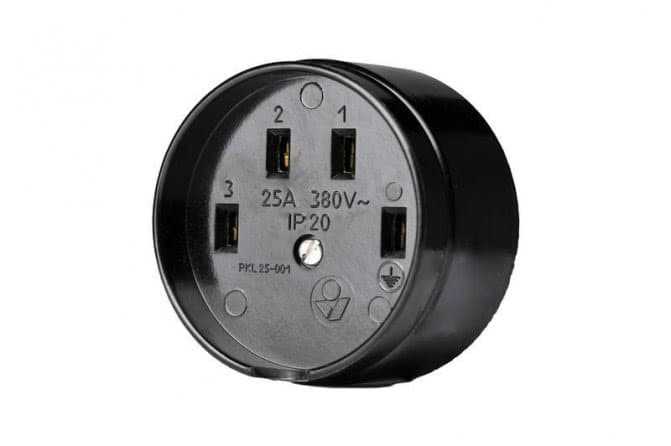

Конструкция разъемного соединения

Для подключения мобильных электрических потребителей в трехфазную сеть с четырехпроводной схемой создавались соответствующие розетка с вилкой.

Подсоединение проводов фаз выполнялось к своим контактам практически произвольно, ибо нагрузка между фазами всегда симметричная, а порядок их чередования сказывается только на направлении вращения асинхронных электродвигателей.

Его можно легко подкорректировать при наладке, перекоммутировав два произвольных провода фазы в любом месте. Для этого достаточно просто прозвонить электрическую схему проводки.

Нулевой рабочий провод всегда подключался на свою клемму. Она обозначалась значком заземления.

Его можно рассмотреть на лицевой стороне вилки и розетки.

Как правильно подключить розетку к электрической сети

В данной статье мы рассмотрим основные шаги по правильному подключению розетки к электрической сети. Хотя установка розетки может показаться сложной задачей, соблюдение правил электробезопасности и последовательности действий позволит вам успешно выполнить это задание.

Шаг 1: Подготовка инструментов и материалов

Перед началом установки розетки необходимо подготовить все необходимые инструменты и материалы:

— Отвертку;

— Плоскогубцы;

— Нож;

— Саму розетку и клеммы к ней;

— Кабельный канал или гофру;

— Кабель;

— Изоляционную ленту;

— Электрошоколадку или проверяющее устройство.

Шаг 2: Выключите электрическую сеть

Перед началом установки розетки необходимо отключить электроэнергию в помещении. Для этого нужно обесточить соответствующий автомат или выключатель. Убедитесь, что электроэнергия действительно отключена, проверьте отсутствие напряжения с помощью электрошоколадки или проверяющего устройства.

Шаг 3: Подготовка к установке

В данном шаге необходимо выбрать место установки розетки и провести отверстия для подвода кабеля. Убедитесь, что выбранная позиция удобна для использования розетки и соответствует требованиям безопасности. При необходимости, использование кабельного канала или гофры может обеспечить дополнительную защиту от повреждения кабеля.

Шаг 4: Подключение провода

Для подключения розетки следует приступить к подключению провода. Убедитесь, что провода длинной достаточной, чтобы легко подключить их к выбранному месту установки. Учтите правильный порядок подключения проводов: фазного, нулевого и заземляющего.

Шаг 5: Закрепление розетки

После подключения провода розетку следует закрепить на выбранном месте. Используйте специальные крепежные элементы или винты, чтобы розетка была надежно закреплена. Убедитесь, что розетка надежно скреплена и не имеет никакого свободного зазора.

Шаг 6: Проверка подключения

После установки розетки необходимо проверить ее правильность подключения. Убедитесь, что провода надежно закреплены, количество контактов совпадает с типом розетки и отсутствуют повреждения изоляции проводов. Подключите электроэнергию и используйте проверяющее устройство, чтобы убедиться в правильности работы розетки.

Следуя данным рекомендациям, вы сможете легко и безопасно подключить розетку к электрической сети. Помните, что неправильная установка розетки может быть опасной и привести к возгоранию или поражению электрическим током, поэтому при необходимости обратитесь за помощью к специалисту.
