Как самостоятельно подключить электроплиту дома

В помощь ремонтнику

Вашему обзору предлагаем для самостоятельного ремонта электрические схемы электроплит!

Представлены плиты российского и импортные производства, которые не меняются годами. Для увеличения просмотра нажмите на рисунок.

Основные элементы и узлы плиты: ТЭН Е1 (в первой конфорке), Е2 (во второй конфорке), Е3-Е5 (в жарочном шкафу), коммутационный узел, состоящий из переключателей S1-S4, тепловое реле F типа Т-300, индикаторы HL1 и HL (газоразрядные для индикации работы ТЭНа), HL3 (накального типа для подсветки жарочного шкафа). Мощность каждого ТЭН составляет порядка 1кВт

Для регулировки мощности и степени нагрева ТЭН жарочного шкафа используется 4-х позиционный переключатель S1. При установке его ручки в первое положение замкнутся контакты Р1-2 и Р2-3. При этом к сети с помощью штепсельной вилки будут подключены: ТЭН Е3 последовательно с параллельно соединёнными ТЭН Е2 и Е3.Ток будет проходить по пути: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, Е3, Р2-3, верхний контакт штепсельной вилки ХР. Поскольку ТЭН Е3 подключен к ТЭН Е4 и Е5 последовательно, то 38 сопротивление цепи будет максимальным, а мощность и степень нагрева минимальными. Кроме того, будет светиться неоновый индикатор НL1 за счёт прохождения тока по цепи: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, R1, HL1, верхний контакт ХР.

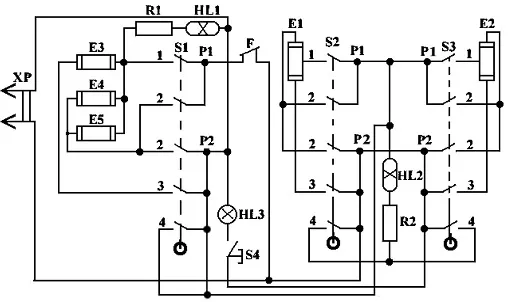

Подключение узлов Мечта 8:

Во втором положении включаются контакты Р1-1, Р2-3. В этом случае ток пойдёт по цепи: нижний контакт вилки ХР, F, Р1-1,Е3, Р2-3, верхний контакт ХР. В этой ситуации будет работать только один ТЭН Е3 и мощность будет больше за счёт уменьшения общего сопротивления при неизменном сетевом напряжении 220В.

В третьем положении переключателя S1 замкнутся контакты Р1-1, Р2-2, что приведёт к подключению к сети только параллельно соединённых ТЭН Е4 и Е5. Выключатель S4 используется для включения лампы HL3 подсветки жарочного шкафа.

Н1, Н2 — конфорки трубчатые, Н3 — конфорка чугунная 200мм, Н4 — конфорка чугунная 145мм, Р1, Р2-бесступенчатые регуляторы мощности , П3, П4-семипозиционные переключатели мощности, ПШ — трехступенчатый переключатель жарочного шкафа, П5-блокирующий переключатель, Л1….Л4 — сигнальные лампы включения конфорок, Л5- сигнальная лампа включения нагревателей жарочного шкафа или гриля, Л6- сигнальная лампа достижения заданной температуры в жарочном шкафу, Н5,Н6 — нагреватели жарочного шкафа, Н7- гриль, Т -терморегулятор, В- выключатель клавишный, Л7 – лампа освещения жарочного шкафа, М- моторедуктор.

6.ПЕРЕКЛЮЧАТЕЛИ КОНФОРОК Горение, Нansa, Электра, Лысьва:

Источник статьи: http://usluga-spb.ru/vopros/shema-elektroplityi.html

Проверка правильного подключения

После того, как вы подключили кабель питания к электроплите, важно убедиться в правильности подключения, чтобы избежать возможных проблем и опасностей. Для этого выполните следующие шаги:

1. Визуальная проверка

• Убедитесь, что кабель питания подключен к розетке и электроплите надежно и плотно.
• Проверьте, что провода кабеля не повреждены и не обнажены в каких-либо местах.
• Удостоверьтесь, что кабель не перекручен и не перегнут в неестественных местах.

Проверка соединений

• Тщательно проверьте качество и зажимы соединений кабеля с розеткой и электроплитой.
• Убедитесь, что соединения кабеля плотно прилегают к контактам и не провисают.
• Проверьте, что соединения кабеля находятся в безопасном состоянии и не вызывают короткого замыкания.

Проверка работы электроплиты

Включите электроплиту и убедитесь в том, что она работает без проблем.
Проверьте, что все функции и режимы электроплиты доступны и работают корректно.
Обратите внимание на любые признаки необычного звука, запаха или выхода дыма.

Если в ходе проверки вы обнаружите какие-либо проблемы или несоответствия, не пытайтесь использовать электроплиту. Вместо этого контактируйте с квалифицированным электриком, чтобы устранить проблему и обеспечить безопасное подключение.

Способы монтажа разных схем

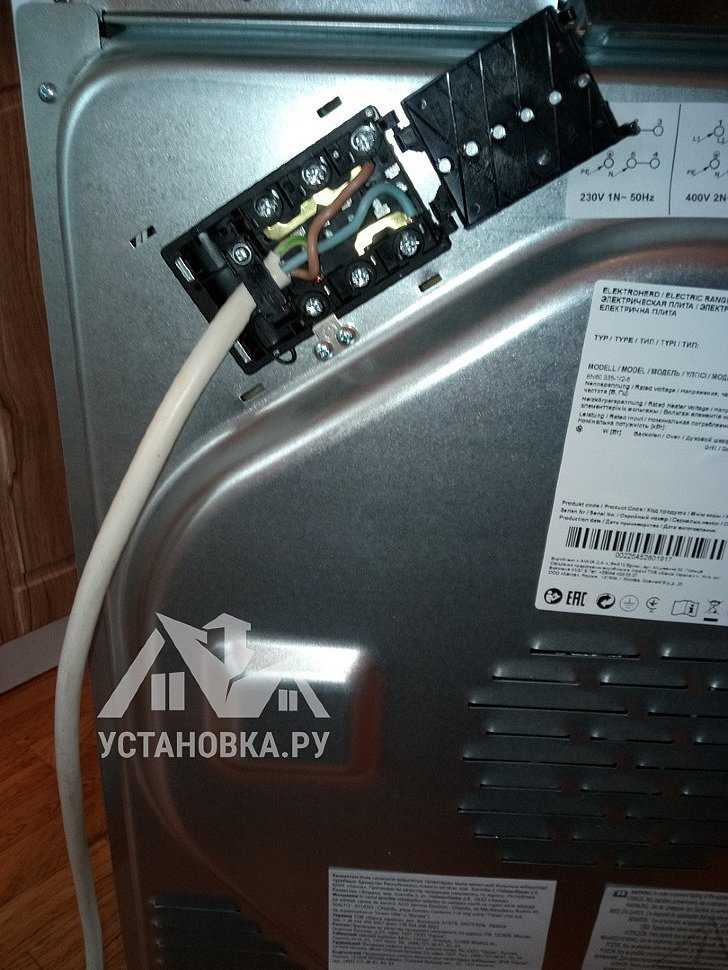

При установке с помощью розетки всё происходит намного проще. Применяется кабель для подключения электроплиты со специальным разъёмом – парой из розетки и вилки (РШ-ВШ). Выпускаются он двух типов: для скрытой и .

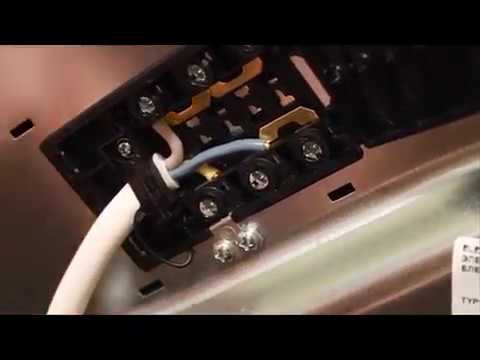

Плиты бывают с мощностью 220 и 380 вольт. Схема подключения обязательно указывается производителем для обеспечения правильного подведения проводов сети к клеммам плиты. Этот схематический рисунок чаще расположен на задней стенке прибора, либо в инструкции к нему.

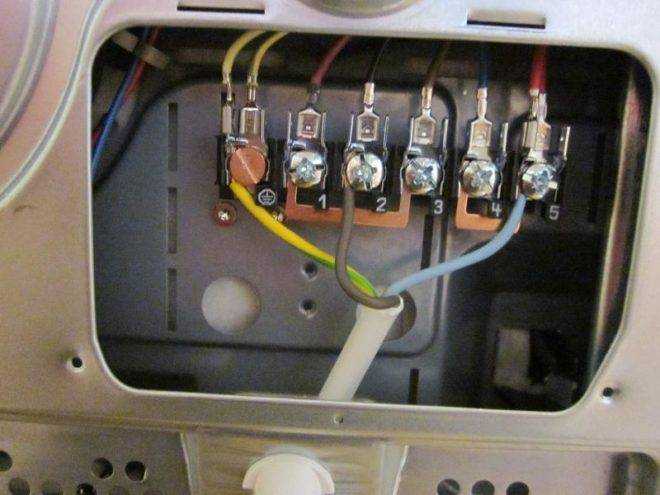

На заметку. На схеме зажимы для фаз обозначаются: L1, L2, L3; нейтральные указаны буквой N. Непосредственно в клеммной коробке фаза отмечена цифрами: 1, 2, 3; нейтраль – это 4 и 5.

• Перемычка между фазными клеммами изначально установлена производителем «по умолчанию» на подключение электроплиты к однофазной сети.

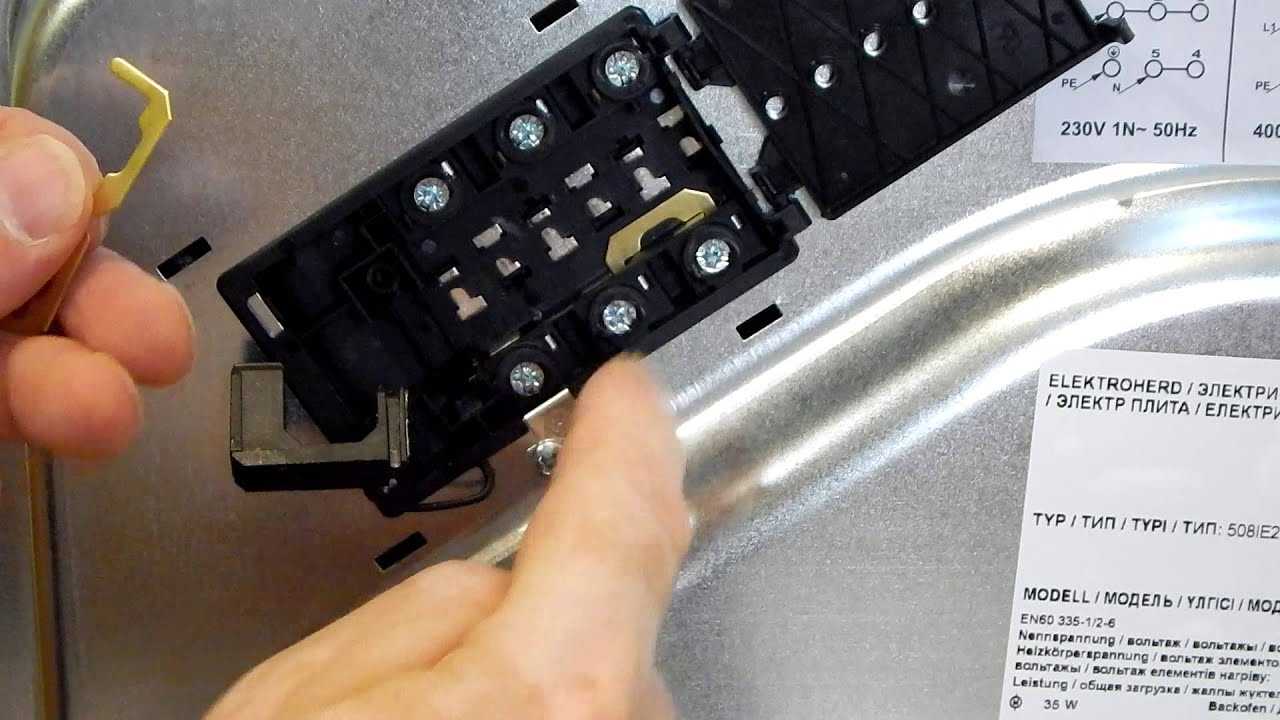

• Для трехфазного подключения электроплиты перемычка снимается. Очерёдность соединения проводов к фазным зажимам значения не имеет.
• Для двухфазной проводки перемычка устанавливается между клеммой 1 и 2. Подключается одна фаза. Вторая крепится к зажиму под номером 3.

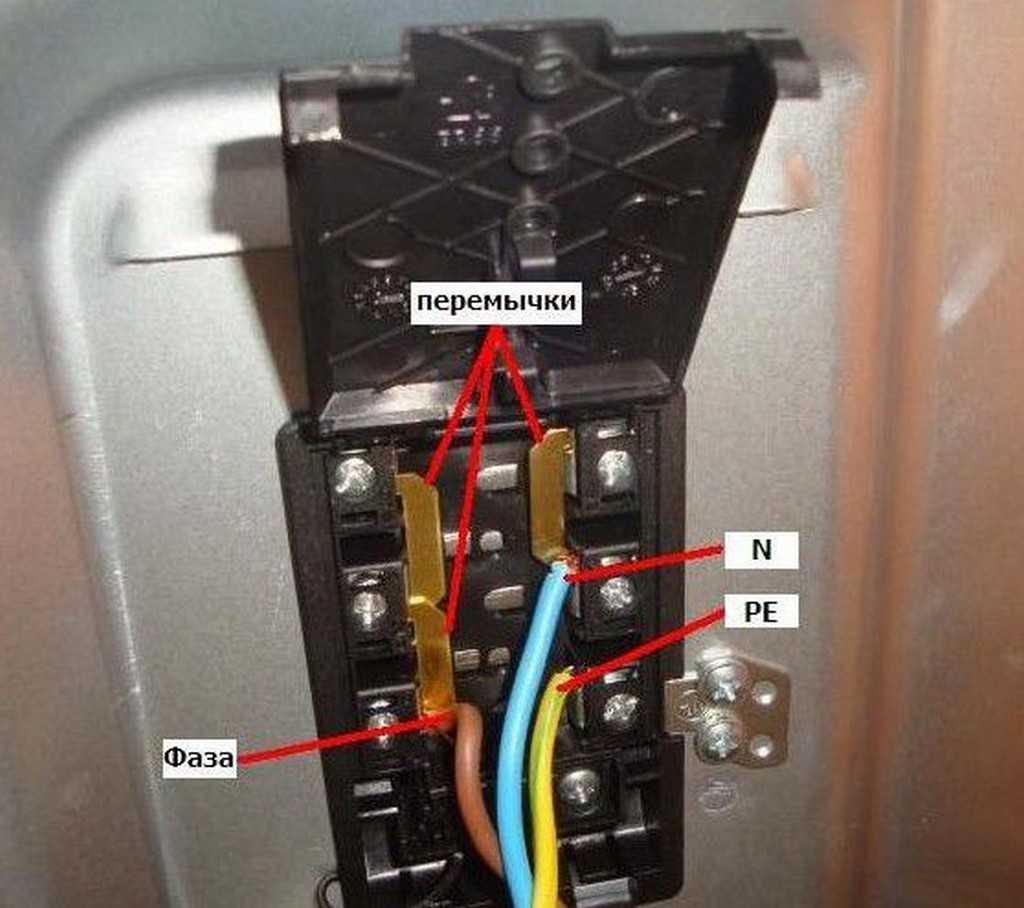

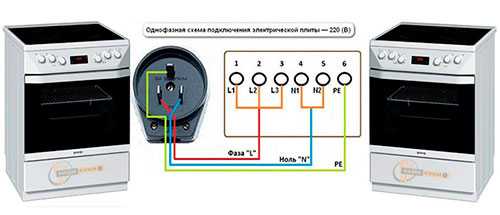

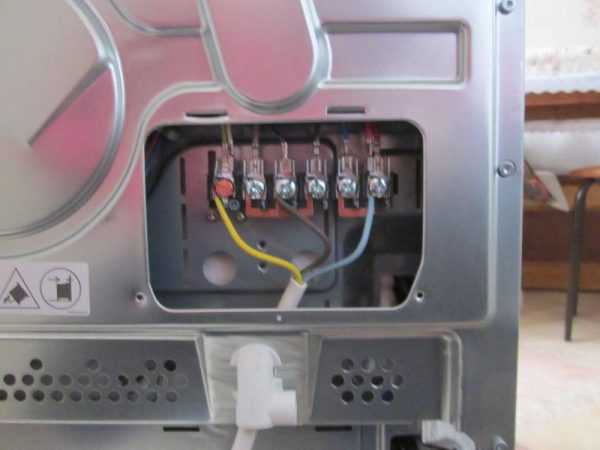

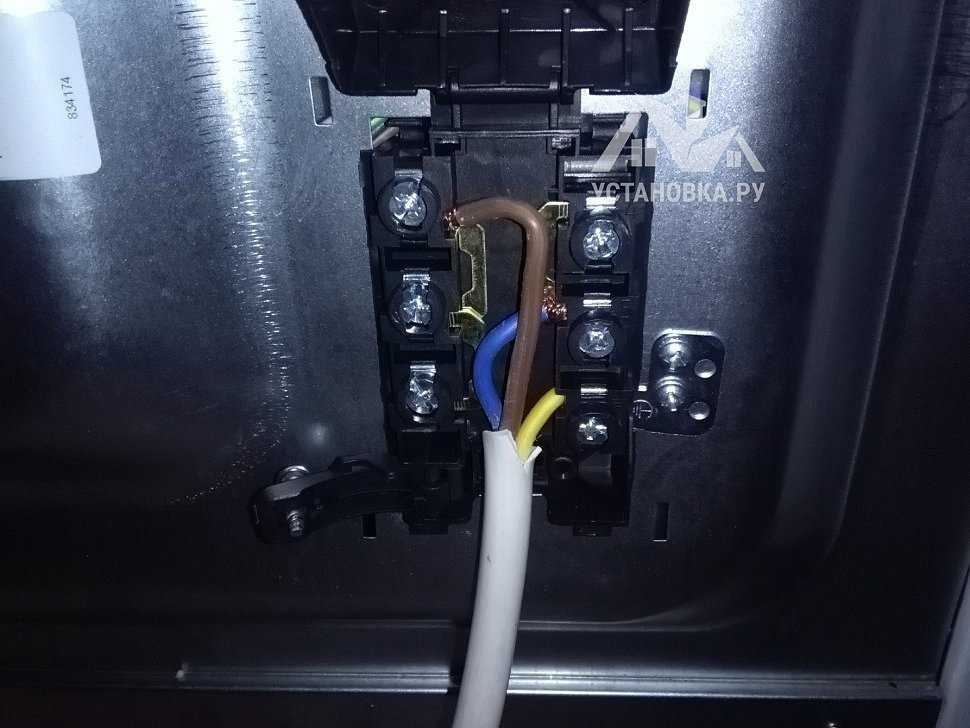

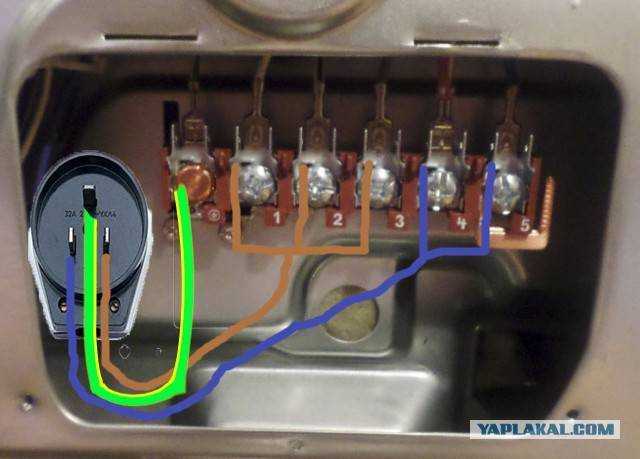

Пример однофазного подключения электроплиты можно увидеть на рисунке.

Принцип установки при всём разнообразии плит, представленных на рынке, стандартный. Встраиваемые, обыкновенные бытовые и даже промышленные электроплиты подключаются по одной общей схеме. Незначительные нюансы обусловлены количеством фаз в сети. Разобраться в этом совсем несложно. Поэтому с подключением электрической плиты справится, по сути, любой хозяин.

Инструкция для подключения к однофазной линии

Для правильного выполнения подключения порядок действий должен быть следующим:

• Отключите автомат, отвечающий за питание однофазной линии;
• Кабель питания не должен быть более 2 метров – это позволит передвинуть плиту в случае необходимости;
• Затем удостоверьтесь, что кабель выбран правильно и имеет необходимое сечение и предохранитель, а затем откройте заглушку блок питания электроприбора;
• Плиты могут присоединяться к трех или однофазному питанию (в квартирах второй вариант);

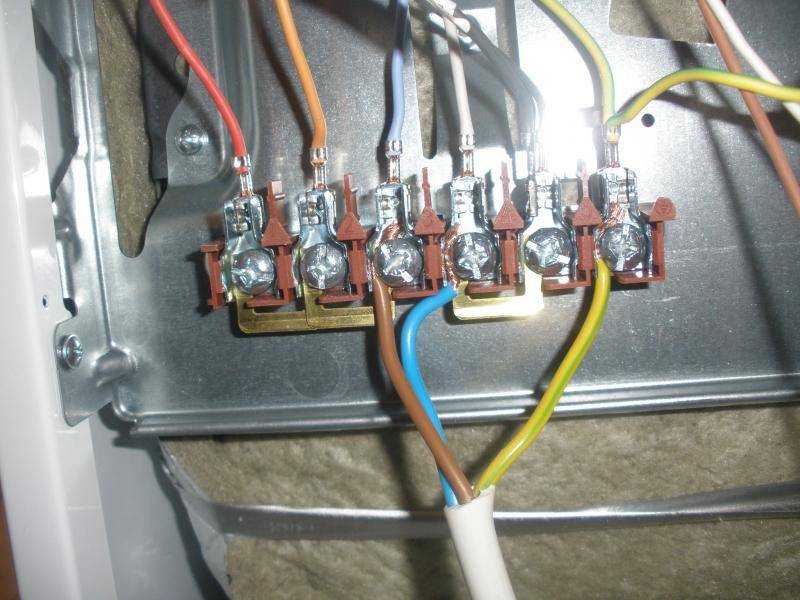

• В промежутке между клеммами устанавливаются перемычки из меди, имеющие сечение 6 кв. мм, которые входят в комплект с плитой;

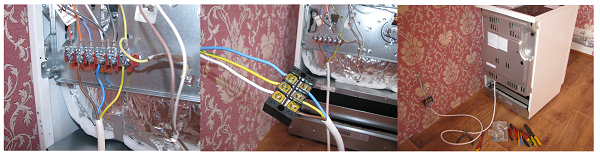

• Далее к клеммам нужно присоединить фазную, заземляющую и нулевую жилы. Убедитесь в надежности болтового соединения клемм, в противном случае это может стать причиной возгорания;
• Фаза определяется индикатором, ноль – пробником;

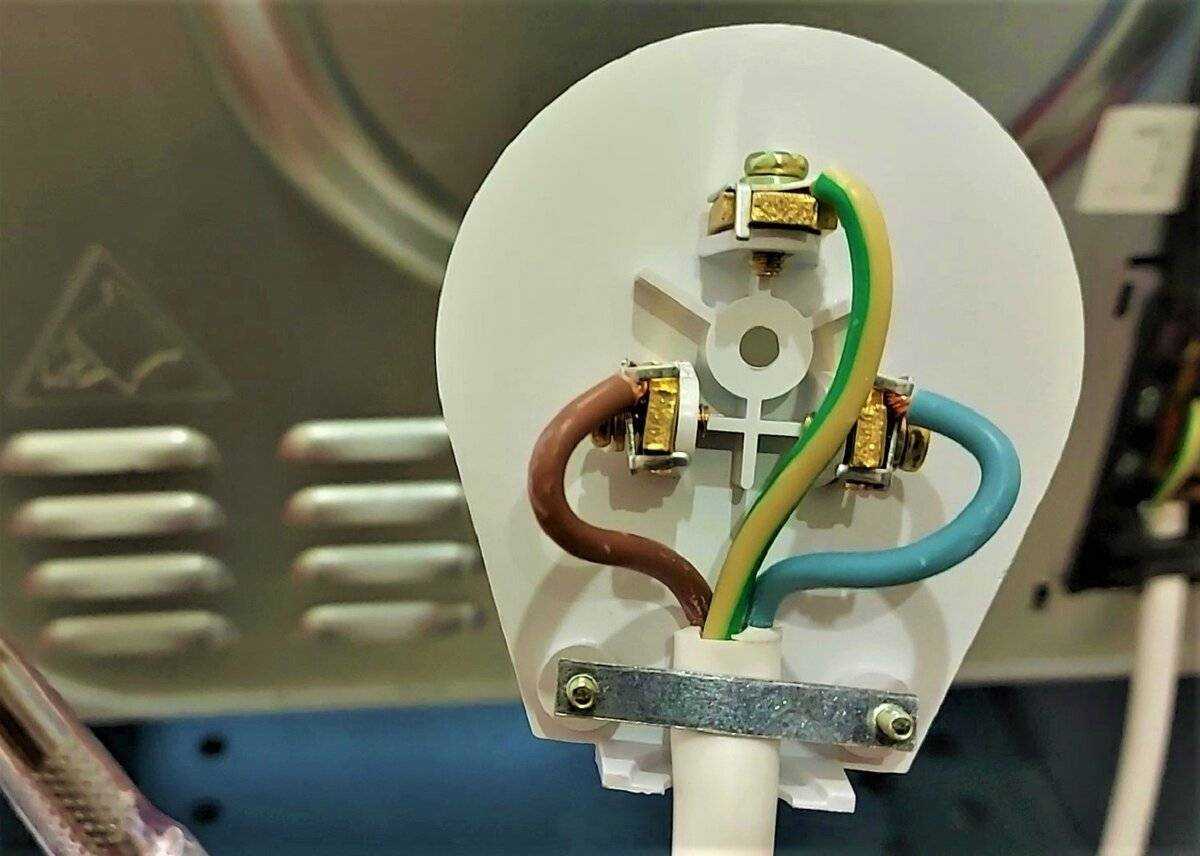

• На проводе плиты фиксируется вилка, под которую монтируется трех контактная силовая розетка;
• После того как вставите вилку в розетку, необходимо убедиться в отсутствии заземления с помощью тестера;
• Затем проверьте наличие коротких замыканий между нулем и фазой во всех режимах работы прибора, при достаточных показателях тестера, можно запустить автомат;
• При без розеточном подключении, соединение жил выполняется в клеммной коробке, закрепленной на поверхности стены с помощью шурупов на расстоянии 60 см от пола;
• Проверьте устройство на работоспособность: проверьте каждую конфорку в отдельности, а также поджиг духового шкафа;
• При полной работоспособности можно приступать к эксплуатации.

Схемы

Вне зависимости от способа подключения через розетку или клемник плиту или варочную панель можно подключить к сети по трем схемам:

• однофазной;
• двухфазной;
• трехфазной.

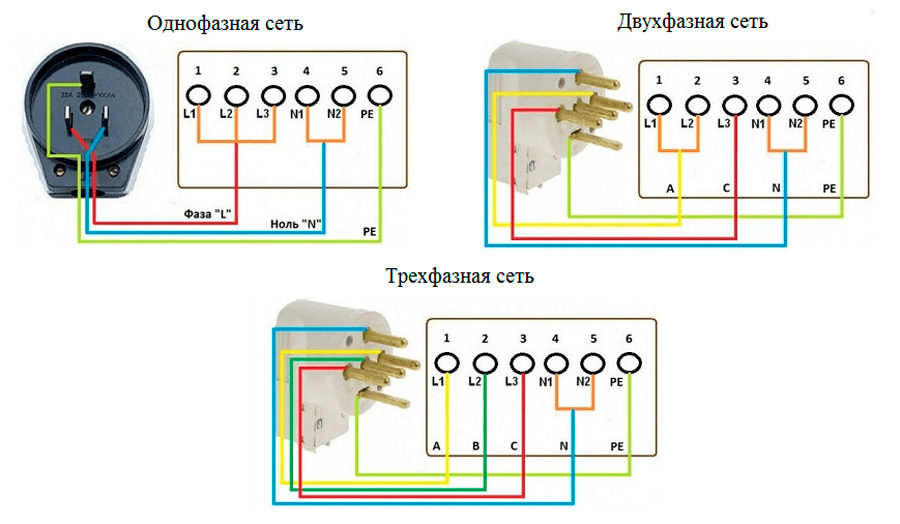

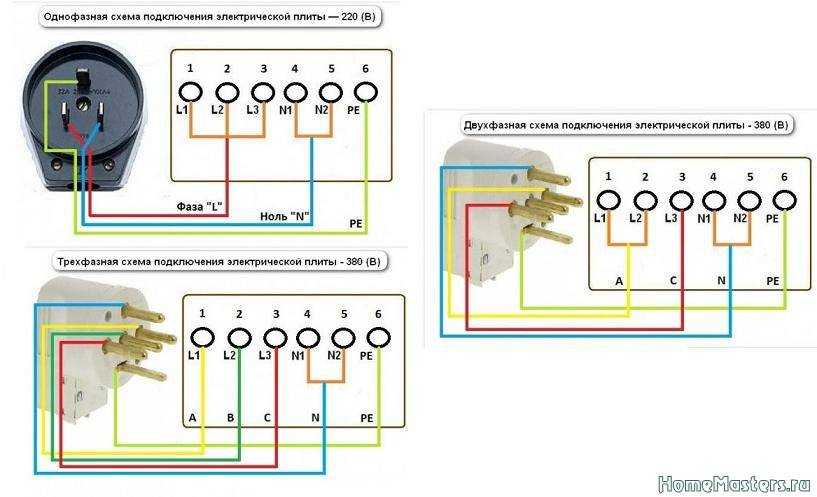

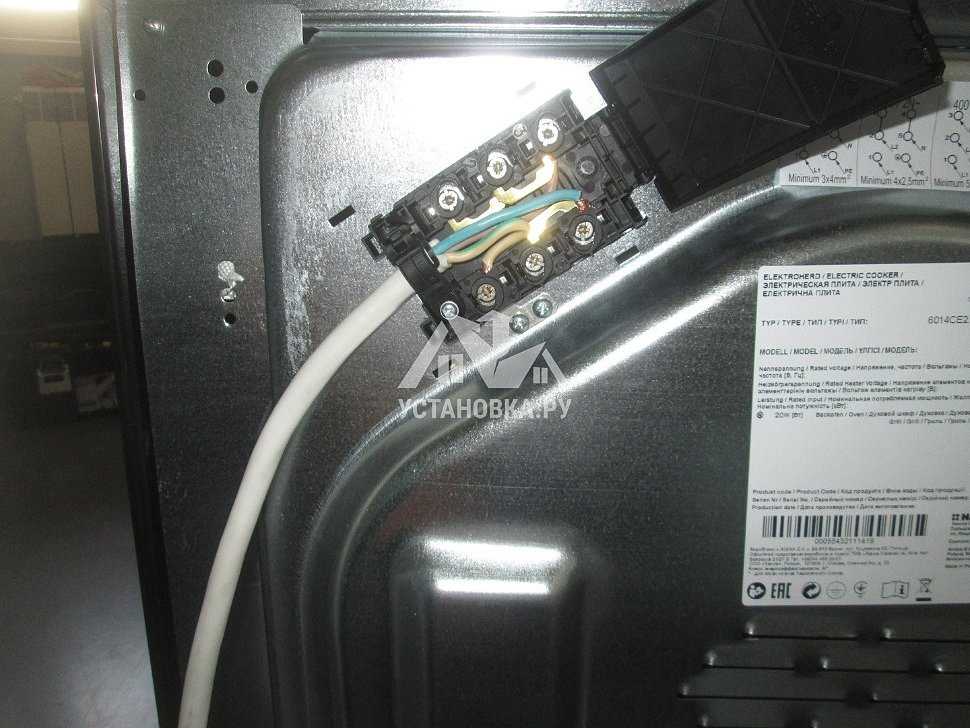

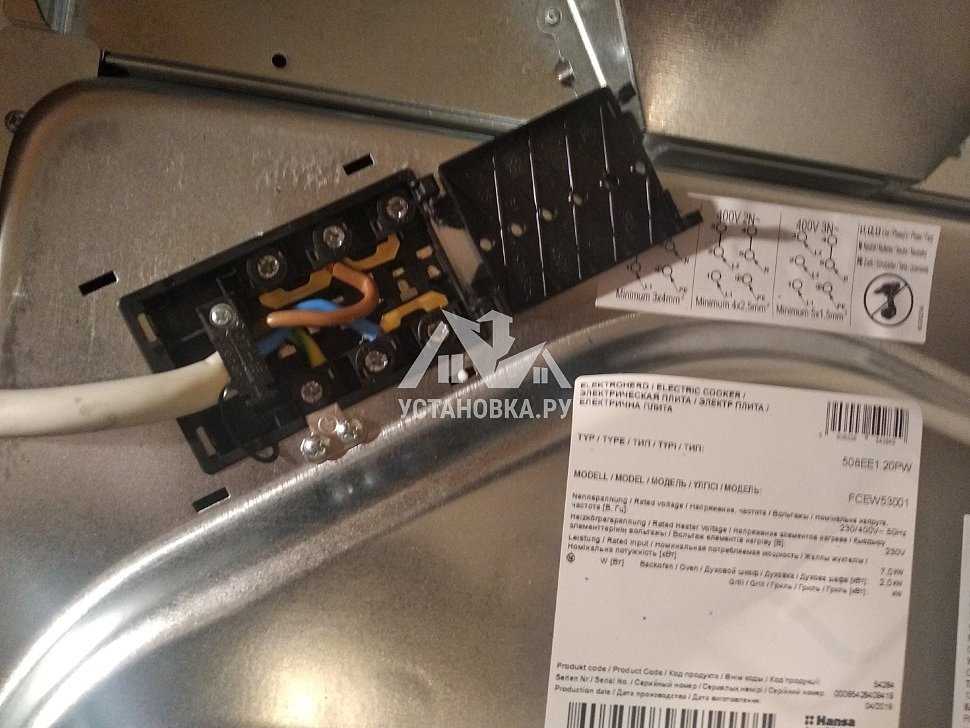

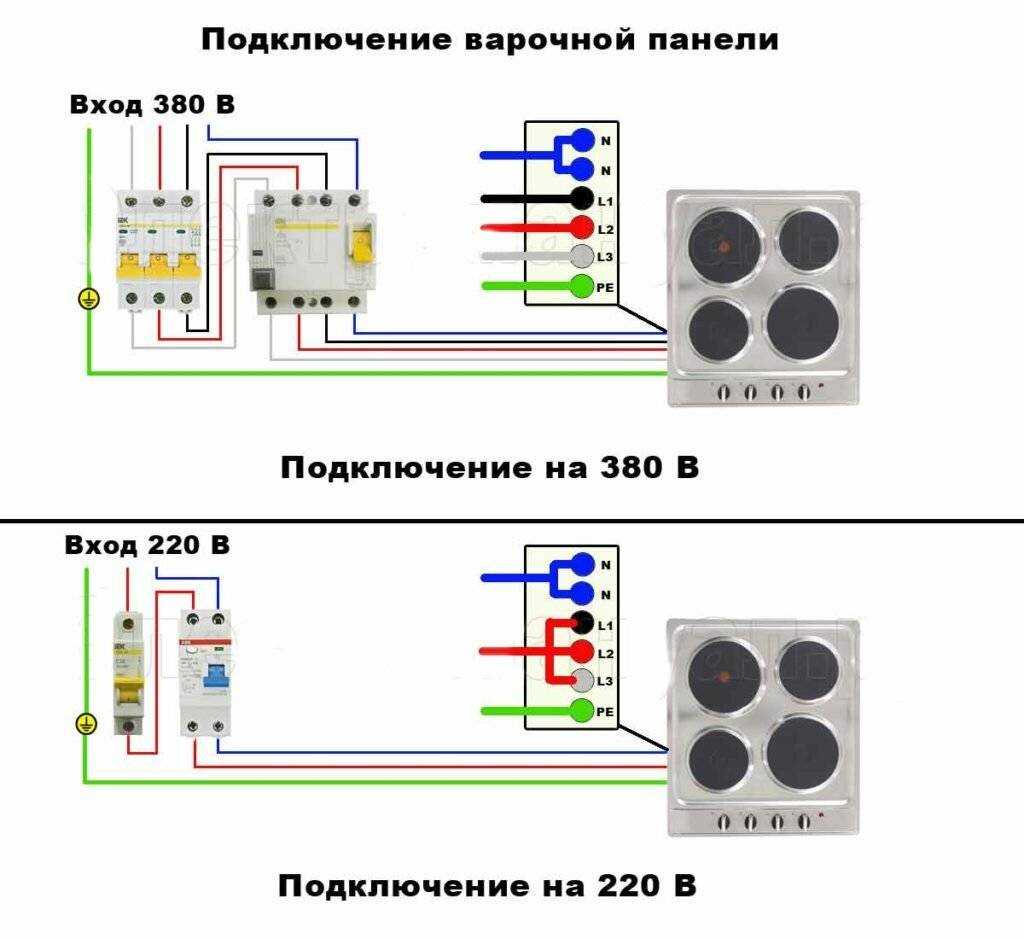

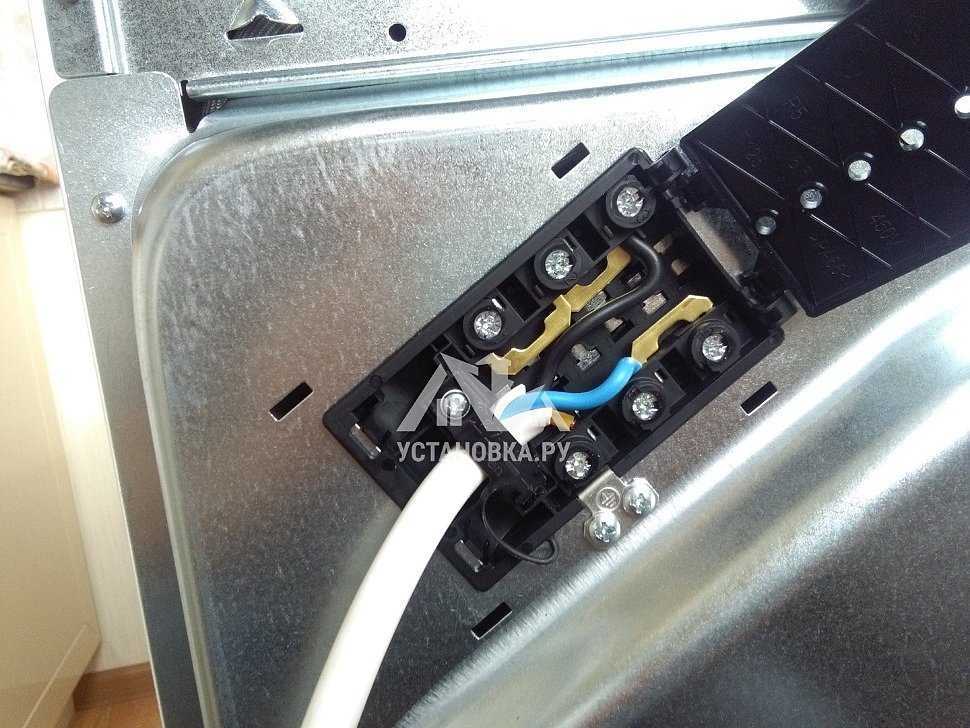

Для приборов на 220В используется однофазная схема, на 380В двух или трехфазные варианты. Перед тем как подключить электроплиту или варочную панель, ее придется развернуть тыльной стороной и снять защитную крышку с клеммной коробки. Возможные схемы подключения обычно указаны на оборотной стороне устройства.

Одна фаза

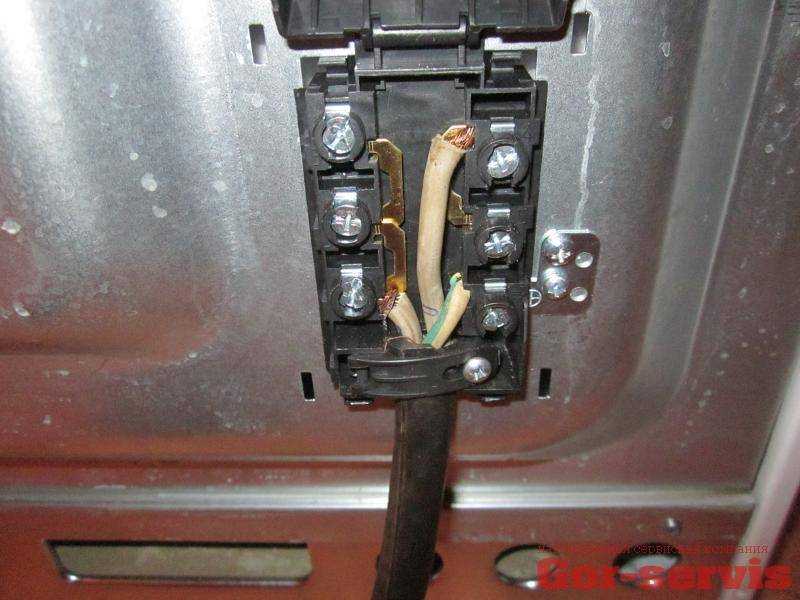

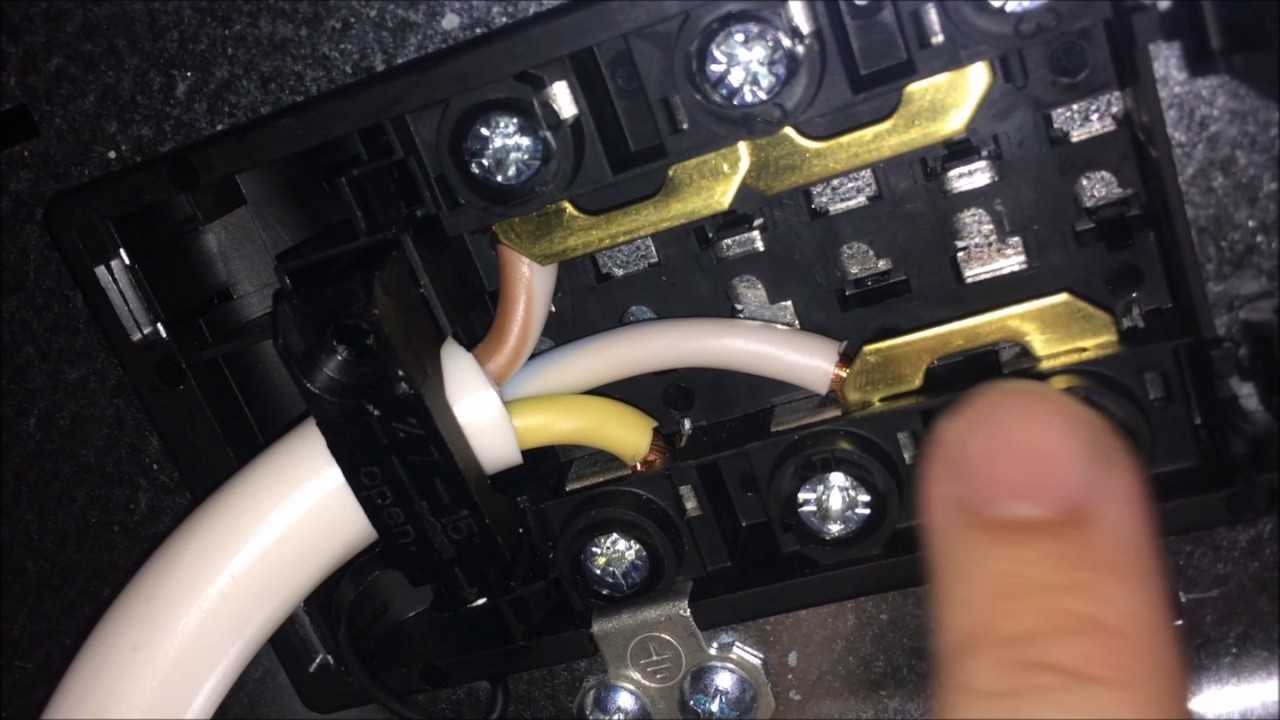

Это самый распространенный вариант в квартире многоэтажки. Его можно использовать, когда стыковка выполняется трехжильным проводом. Оно легко выполняется своими руками. Чтобы правильно подключить устройство необходимо использовать перемычки. Они обычно идут в комплекте и зажаты болтами в клеммной коробке. Если их нет, можно приобрести медные перемычки с сечением 6-ть мм. Пять из шести винтов соединяются двумя шинами:

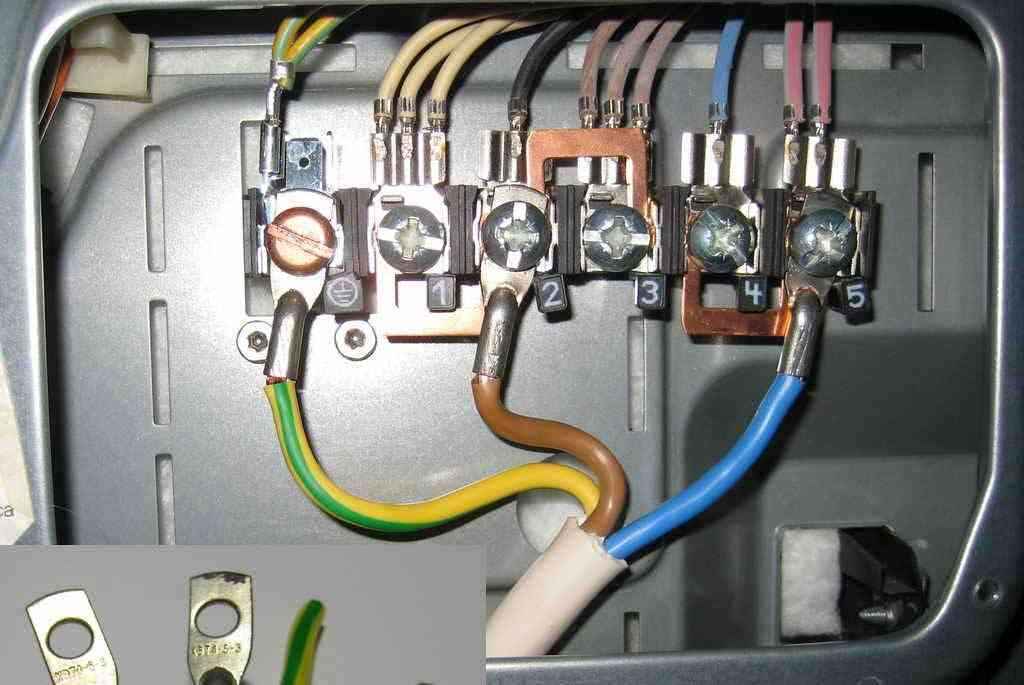

• одна шина соединяет винты обозначенные литерой «L» под номерами 1, 2, 3;
• вторая – используется для соединения номеров 4 и 5, обозначенных литерой «N»;
• последний остается свободным и будет использоваться для заземления.

При соединении провода распределяются следующим образом:

• фаза (черный или коричневый) на L1,2 или 3;
• ноль (синий) на N4 или 5;
• для заземления используется шестая клемма с обозначением PE.

Две фазы

Такая схема чаще применяется для частного дома, но ее можно использовать и в квартире. Стыковка выполняется четрехжильным проводом. В этом случае:

• одна перемычка ставится на L1 и L2;
• другая на N4 и N5;
• L3 и винт для заземления остаются свободными.

Чтобы подключить такую схему:

• желтая жила ставится на фазу A состоящую из клемм L1 и L2, соединенных перемычкой;
• жила в красной обмотке идет на расположенную рядом клемму L3;
• синего цвета ставится на нулевые N4 и N5, состыкованные перемычкой;
• желто-зеленая предназначена для заземления.

Три фазы

Этот вариант предназначен для частного дома, в квартире такая схема применяется редко. Несмотря на внешнюю сложность его так же легко реализовать своими руками. Выполняется кабелем из четырех или пяти жил. Здесь используется только одна шина для соединения расположенных рядом нулевых клемм N1 и N2. Жилы нужно подключить в следующем порядке:

1. на фазу A, контакт L1 идет желтая;
2. на фазу B, контакт L2 – зеленая;
3. на фазу C, контакт L3 – красная;
4. для расположенных рядом нулевых клемм предназначена синяя;
5. для заземления светло зеленая или желто-зеленая.

При выполнении всех перечисленных работ своими руками необходимо потратить время на консультации со специалистами. Это убережет от непоправимых ошибок и позволит сделать все правильно.

Современные городские квартиры в многоэтажных домах имеют только электрическую проводку, без газопровода, поэтому на кухне . Многих новоселов интересует принцип работы электроплиты, а также ее устройство. В этой статье мы постараемся дать исчерпывающий ответ.

Устройство любой модели электроплиты отечественного или импортного производства практически аналогичное, но у всех есть свои оригинальные нюансы. Например, современные электроплиты Hansa из Германии имеют особую комплектацию, но мы рассмотрим стандартный вариант, который есть у каждой модели электрической плиты. Традиционно эти изделия представляют собой комбинированный электрический прибор, предназначенный для приготовления пищи, он объединяет:

• варочную поверхность с конфорками;
• духовой шкаф;
• нижний ящик для хранения посуды и противней.

Принцип действия стандартный для большинства электроприборов: ток, проходя через ТЭН, нагревает его до заданной температуры.
Для удобного управления на передней лицевой панели расположены регуляторы
— они могут быть механического или электронного типа в зависимости от класса изделия. Как правило, на этой же панели расположены два индикатора
: один, извещающий о включении устройства в сеть, а второй оповещает о включении духовки. На некоторых плитах есть только первый индикатор. При помощи регуляторов пользователи могут устанавливать режим приготовления пищи на любой конфорке или в духовом шкафу.

На рисунке ниже показана схема устройства стандартной электроплиты.

Расшифруем обозначения:

1. регулятор мощности;
2. клеммная коробка;
3. конфорка;
4. опорная планка;
5. датчик температуры духовки;
6. петля;
7. стопор;
8. держатель тэна духовки;
9. тэн духовки;
10. внутренняя облицовочная панель;
11. фиксатор защелки дверцы;
12. гнездо защелки;
13. изолирующая прокладка;
14. тэн для гриля;
15. ободок конфорки;
16. шнур электропитания;
17. земляная клемма;
18. регулировочные ручки.

Шаг 3: Идентифицируйте провода на старом переключателе

Прежде чем отключать провода со старого переключателя и подключать их к новому, важно установить, какой провод отвечает за какую функцию. Некоторые переключатели могут иметь маркировки на корпусе, указывающие на соответствующие провода, но если этого не происходит, следуйте этим указаниям:

Некоторые переключатели могут иметь маркировки на корпусе, указывающие на соответствующие провода, но если этого не происходит, следуйте этим указаниям:

Используйте тестер

Используйте цифровой тестер, чтобы определить, какой провод отвечает за какую функцию. Проводите тесты на каждый провод и запишите результаты.

Смотрите на конструкцию

Если у вас нет тестера, вы можете определить провода, исходя из их положения на переключателе. Например, провод, соединенный с контактом, обозначающим «Low heat» или «Низкий нагрев», должен быть соединен с аналогичным контактом на новом переключателе.

Вы должны быть уверены, что все провода правильно подключены к новому переключателю, чтобы избежать коротких замыканий и других проблем.

Варианты подключения электроплиты своими руками

Подключая силовой кабель для электроплиты нужно соблюдать правильную цветовую маркировку жил кабеля . Для нулевого провод используют голубой, или оттенки голубого цвета, желто — зеленый цвет провода используется для маркировки защитного заземления PE. Фазовые провода могут быть окрашены в белый, коричневый, черный, а также в красный, серый и другой цвет.

Подключение электроплиты в однофазной сети

При таком подключении все клеммы обозначенные L1, L2, L3 на колодке питания электроплиты закорачиваются, т.е. ставится перемычка медным проводом 6 мм².

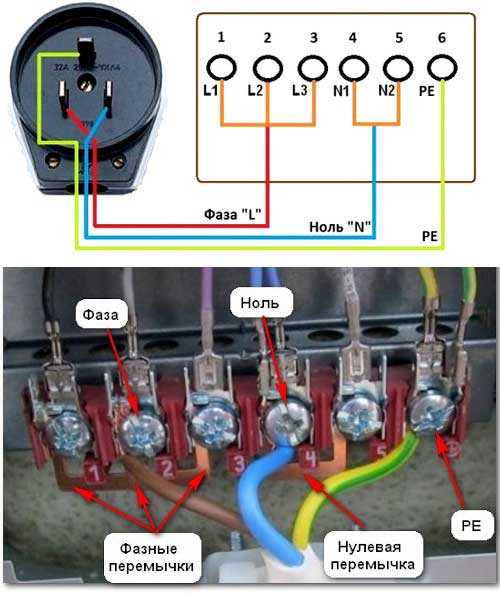

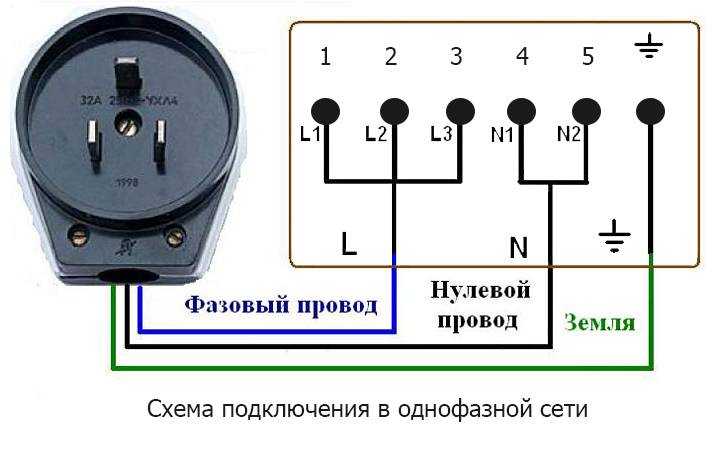

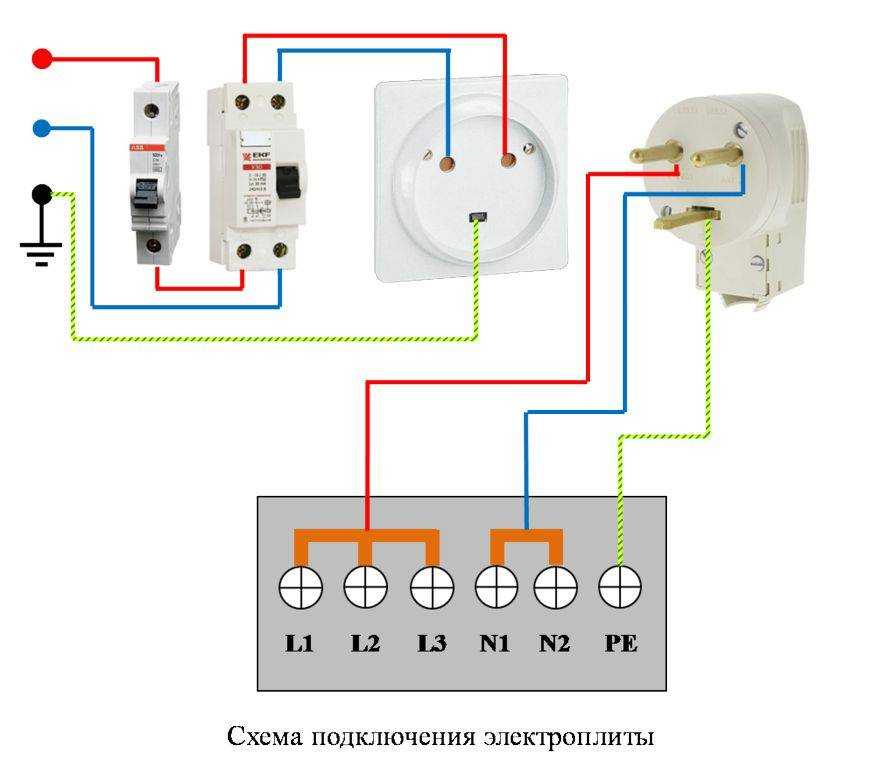

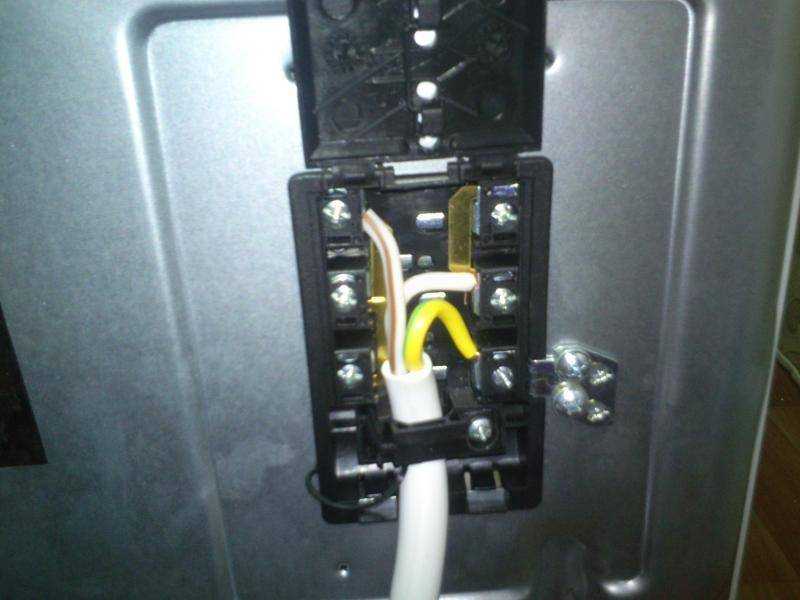

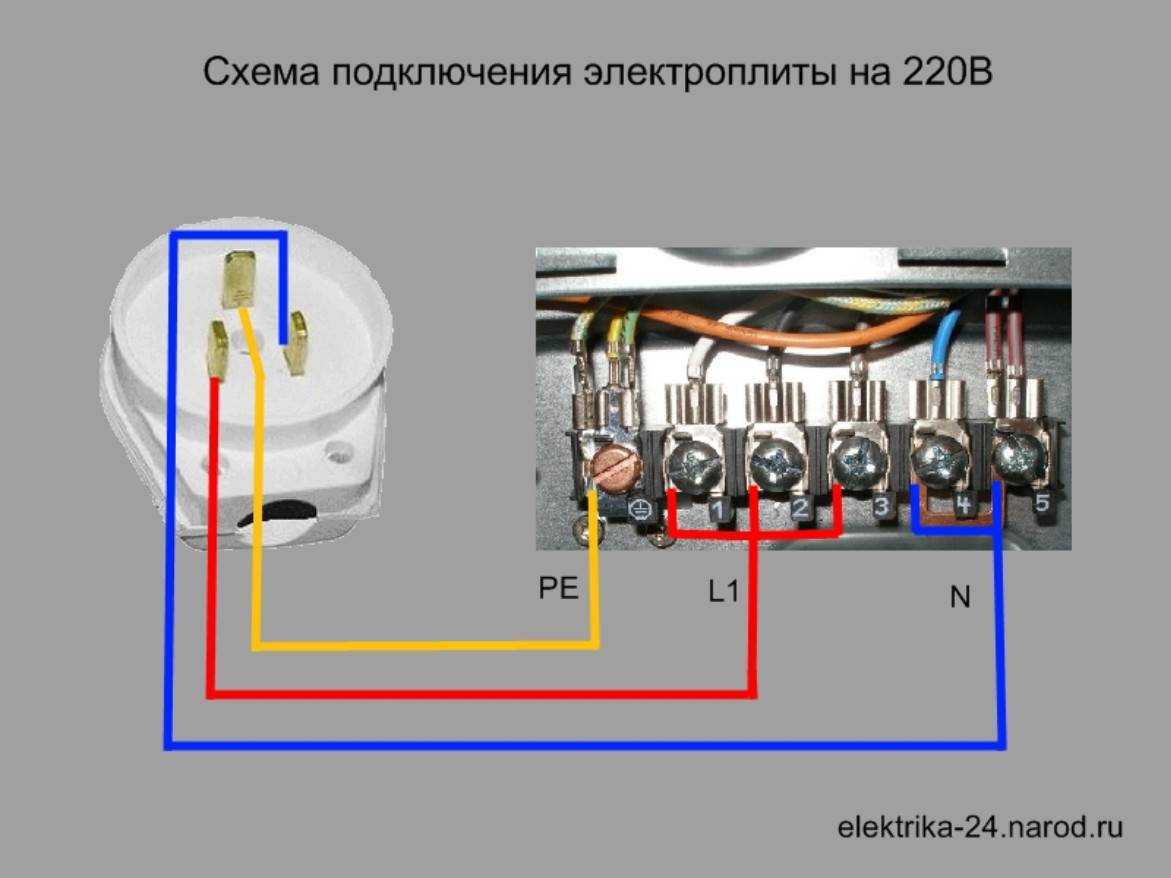

Схема подключения электроплиты в однофазную сеть

Клеммы N1 и N2 тоже закорачиваются перемычкой и подключают к проводу N, клемму PE подключают к защитному заземлению. Клемма PE всегда установлена на корпусе электроплиты.

Электроплиты можно подключить по 2-х фазной схеме

По 2-х фазной схеме подключение делают по схеме. Между двумя фазами L1, L2 прикручивают перемычку и подключают фазный провод А, на клемму L3 подключают фазу С.

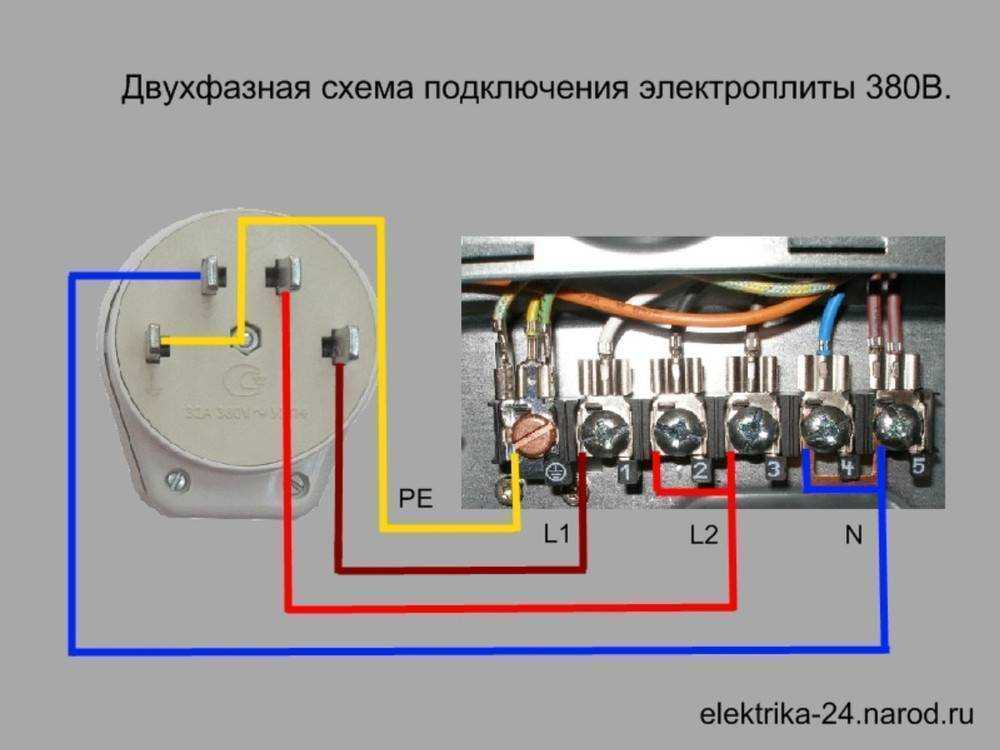

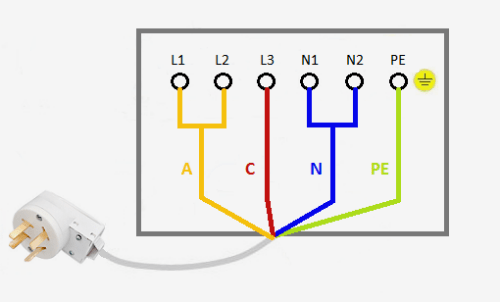

Схема подключения электроплиты в двухфазную сеть

Клеммы N1, N2 закорачиваются перемычкой, клемма с обозначением PE подключается к защитному заземлению (проводу желто — зеленого цвета).

Подключение 3-х фазной сети к плите

В трехфазной сети к клеммам L1, L2, L3 подсоединяют фазы A, B, C. Не нужно здесь искать правильное чередование фаз, подключать можно фазы в любой последовательности. Электроплиты можно подключать в электросетях систем с общим защитным заземлением TN-S и с отдельным защитным заземлением TN-C-S.

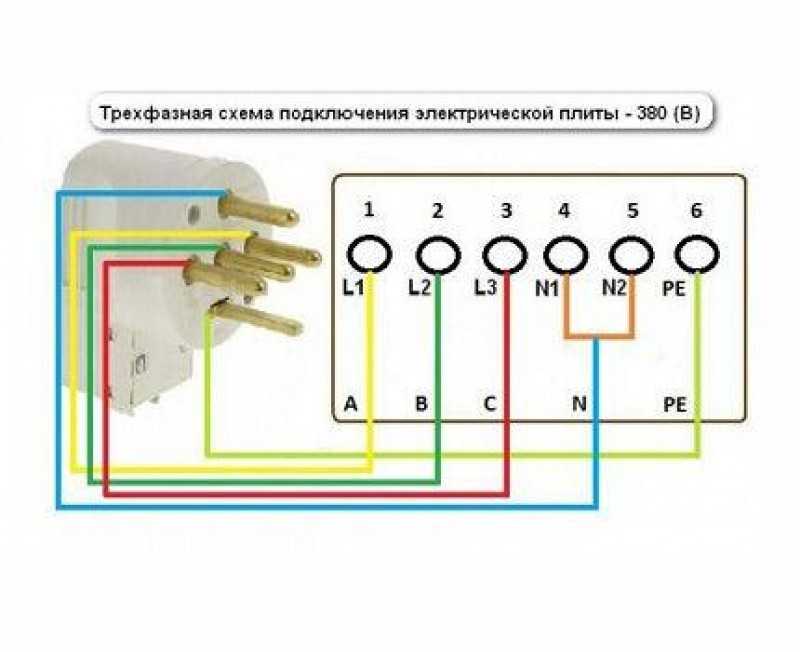

Схема подключения электроплиты в трехфазную сеть

Если отсутствует такое заземление, то его необходимо сделать и вывести на клемму PE квартирного или домового электрощитка. Похожие электрические приборы как духовой шкаф, различные по конструкции варочные панели и разновидности электрических плит, подключается таким же образом. Для разной мощности электроприборов рассчитывается свое сечение кабеля.

С каждым годом всё большее количество людей решается на подключение электроплиты. Это и не удивительно. Современные технологии, используемые при их создании, позволяют добиться немалой экономии.

Представим, что вы уже приобрели электроплиту, и вам нужно её подключить. В таком случае необходимо в первую очередь внимательно прочитать инструкцию. Именно там указывается рабочая схема подключения.

Внимание
! Электроплиты потребляют большой объём электрической энергии в сравнении с другими бытовыми приборами, и это необходимо учитывать при подключении по схеме

Общие схемы подключения к сети

Пожалуй, это самая простая схема подсоединения к однофазной сети, для того чтобы подключить питание вам понадобится:

1. Установить перемычки на клеммы L1 и L2, L2 и L3.
2. К L2 подсоединить коричневый провод под фазу.
3. Установить перемычку на N1 и N2.
4. К N2 подключить нейтраль.
5. На заземляющий контакт выводится провод заземления.

При этом вы должны помнить, что это общая схема. Во многих схемах, которые идут вместе с документацией могут быть другие названия клемм
. Мало того, даже их количество может быть разным.

Если вам нужно будет подключить плиту к трёхфазной сети, то схема будет немного отличаться. У вас будет три фазы, которые нужно просто подсоединить к трём клеммам L1-L3. При этом в процессе монтажа никакие перемычки не нужны. N1 и N2 вместе с PE подключаются к советующим контактам.

С двухфазной сетью нужно будет установить перемычку на L1 и L2. После этого вы сможете подключить к ним фазу A. Соответственно на C будет выходить L3. Все остальные провода можно подключать по аналогии с предыдущими сетями.

Подключение переключателя плиты мечта: инструкция

Шаг 1: Подготовка к подключению

Перед началом работ необходимо убедиться, что электропитание плиты отключено. Для этого выключите выключатель главной электросети или извлеките предохранитель соответствующей линии.

Шаг 2: Проверьте блок питания

Убедитесь, что блок питания плиты работает исправно, и его напряжение соответствует требованиям производителя. Проверьте наличие накладок и при необходимости замените их.

Шаг 3: Откройте панель управления плитой

Откройте панель управления плитой и найдите разъем для подключения переключателя. Внимательно прочитайте инструкцию по использованию и определите правильное место установки переключателя.

Шаг 4: Подключите провода

Соедините провода переключателя с разъемом в панели управления плитой

Обратите внимание на правильность подключения проводов: обычно красный провод соединяется с красным разъемом, черный провод – с черным разъемом и т.д. Плотно закрепите провода, чтобы они не ослабились в процессе эксплуатации плиты

Шаг 5: Закрепите переключатель

После подключения проводов закрепите переключатель на панели управления плитой. Убедитесь, что все соединения плотно фиксируют переключатель и не ослабятся при его использовании.

Шаг 6: Проверка работоспособности

Подключите электропитание плиты и проверьте работоспособность переключателя. Убедитесь, что он переключает различные режимы работы плиты корректно и без сбоев.

Шаг 7: Завершение работ

После проверки работоспособности переключателя закройте панель управления плиты и установите предохранитель в главной электросети. Убедитесь, что переключатель плиты мечта безопасно и надежно подключен и готов к использованию.

Следуя этой инструкции, вы сможете правильно подключить переключатель плиты мечта и обеспечить его надежную и безопасную работу.

Какой выбрать кабель и розетку для подключения электроплиты

В случае однофазной сети розетку с вилкой берут на 32А с тремя контактами — это фаза, ноль и защитное заземление. Если подключение нужно сделать к трех фазной сети, то используют уже 5 ти контактную розетку с вилкой, рассчитанную на подключение фаз L1, L2, L3, ноля и защитного заземления.

Для однофазной сети кабели ставят марки ВВГ — 3х6 – 3-х жильный, медный на 6 мм². При отсутствии электрической колодки на электроплите подключение кабеля делают пайкой или методом опрессовки. Для трехфазной сети сечение медных жил кабеля берется 2,5 мм² и более.

Если мощность электроплиты выше 3 квт монтаж кабеля ведут по кабельному каналу от квартирного щита до розетки электроплиты. Использовать этот кабель для других целей запрещается. Правила проведения электропроводки в деревянном доме различаются.

Ремонт электроплиты Мечта

На днях, мне пришлось столкнуться с ремонтом электрической плиты Мечта, точнее сказать с ремонтом духовки данного изделия.

По рассказам хозяев данного чуда, плита периодически живёт своей жизнью, то одна конфорка не работает, спустя время начинает работать, но не реагирует другая. Духовка трудолюбиво накормила своих домочадцев на новогодние праздники, а на рождество наотрез отказалась печь гуся. В таком состоянии я её и застал. На включение духового шкафа, плита реагировала только подсветкой духовки, давать тепло, а тем более печь пироги, она категорически отказывалась.

Приехав по звонку, я особо не готовился к глобальному ремонту электроплиты Мечта 12-03 (кстати, принцип расключения с другими моделями схож ). Взял с собой походный ящик с необходимыми инструментами и поехал на заявку.

Беглый осмотр основных электрических соединений плиты не дал никаких результатов. Всё было на своих местах и в очень удовлетворительном состоянии. ОК. Отсутствие быстрого результата – тоже результат. Далее пошёл по стандартной цепочке от силовых входящих распределительных клемм. По ходу цепочки проверил термостат электроплиты Мечта – без нареканий, и медленно но уверенно следуя по наглядной схеме, подобрался к переключателю мощности ПМ-16-5-01.

То, что через него не проходил ноль, я понял сразу, но не снимать переключатель, ни разгадывать ребусы зигзагов пятиступенчатого переключателя не стал, решив подготовившись, творчески подойти к процессу.

Так же, как и обнаружить с наскока неисправность духовки электроплиты Мечта, мне не удалось найти схему подключения данной чудо техники. Но нашёл важнее, режимы работы пятиконтактного переключателя мощности. Что касаемо схемы электроплиты Мечта, вопрос был решён следующим образом. Хоть и визуальная, а главное до меня никем не нарушенная схема у меня была, но сделав запрос на завод изготовитель, к своему удивлению, я довольно быстро получил ответ, а следом и монтажную схему электрической плиты Мечта 12-03, за что отдельное спасибо менеджеру Наталье, с данного производства.

Вооружившись схемами, я совершил повторную атаку на ремонт электрической духовки чудо плиты Мечта.

Мои первоначальные предположения подтвердились, неисправность скрывалась в переключателе режима духовки, а конкретней, два контакта от нагрева «поплыли» в сторону, а контактные пластины имели каленый вид от перегрева. Вердикт – переключатель мощности режимов духового шкафа Мечта, под замену.

Но, поскольку в нашем городе, таких переключателей в наличии не нашлось, только под заказ, по просьбе хозяев плиты «сделать хоть что-нибудь», поведённые отходящие контакты были восстановлены на место, посредством прогрева, а сами контактные поверхности очищены от обугливания спиртом, (к счастью их поверхность при подгорании не пострадала).

Как вариант, для временной трудоспособности переключателя мощности ПМ-16-5-01 и других из этой же серии, если «подгоревший» контакт деформировался от температуры и не замыкает контактную пластину, его можно подогнуть. По месту это сделать не получится, а сняв контактную группу с корпуса, предварительно вытащив удерживающую его контактную перемычку (указано на фото стрелкой), его возможно подогнуть.

При этом, учитывая температурную деформацию и ослабления металла, угол подгибания берите градусов на 20 больше соседних рабочих контактов. Перед установкой переключателя на электрическую плиту Мечта, убедитесь, что согласно рабочим режимам «подлеченный» контакт замыкает группу, а в остальных режимах имеется видимый разрыв.

Гарантию на такой ремонт электроплиты Мечта дать сложно, но до прихода нового переключателя мощности, она точно продержится.

В завершении своего описания по ремонту электрической плиты, выложу все схемы, что удалось найти в сети и те что прислал завод изготовитель (кстати, в моём случае фактический монтаж отличался от заводской схемы).

Схема контактных групп переключателя мощности ПМ-16-5-01

Так выглядит непосредственно сам переключатель духовки (да и конфорок) электроплиты Мечта:

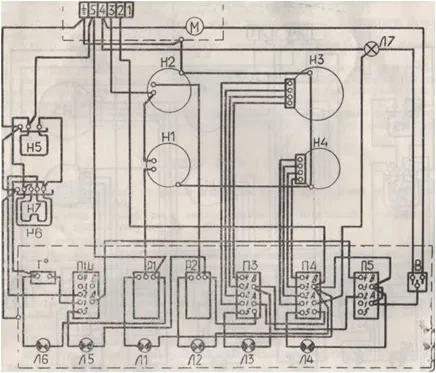

Электрическая схема электроплиты с духовкой Мечта (хоть и двух конфорочная, но расключение проводов переключателя духовки совпадает.

Монтажная схема электрических соединений электрической плиты Мечта 8

Схема электрических соединений электрической плиты Мечта 12-03

Электрическая схема двухконфорочной плиты с духовым шкафом модели «Мечта 221Ч»

Электрическая схема плиты модели «Мечта 29»

Источник статьи: http://mega-faza.ru/remont-elektroplityi-mechta/
