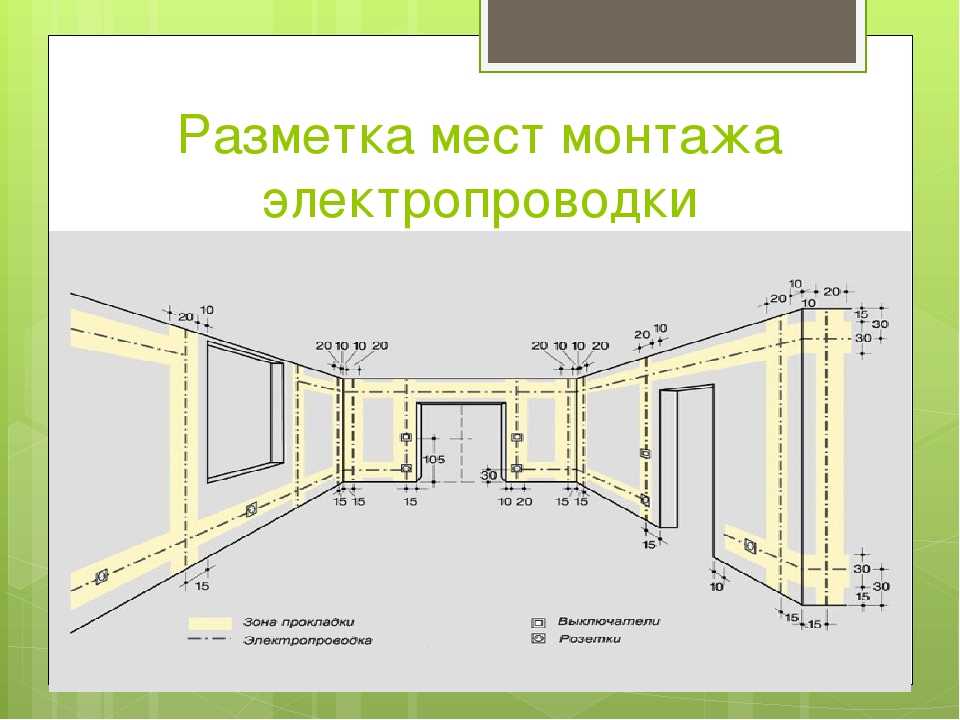

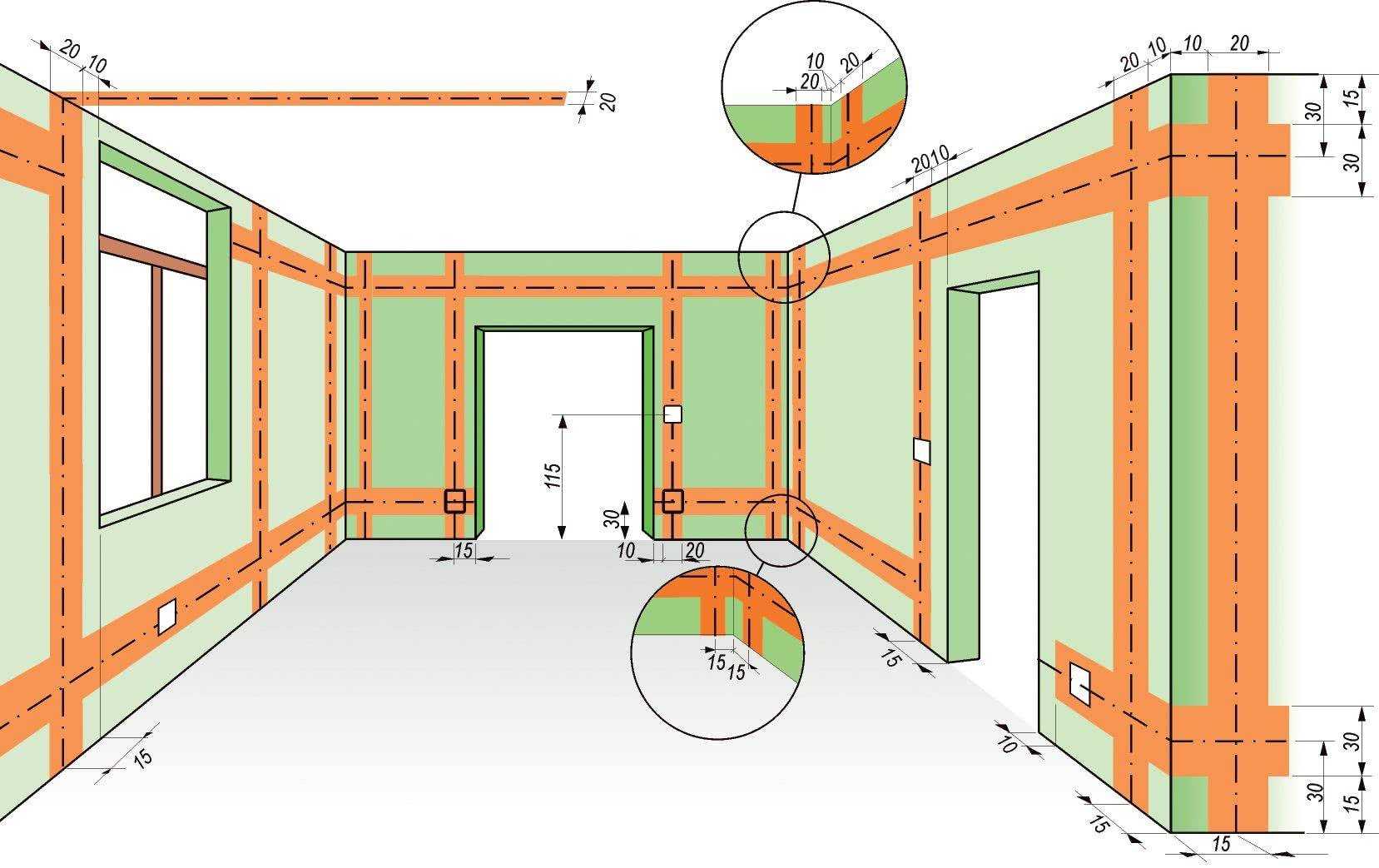

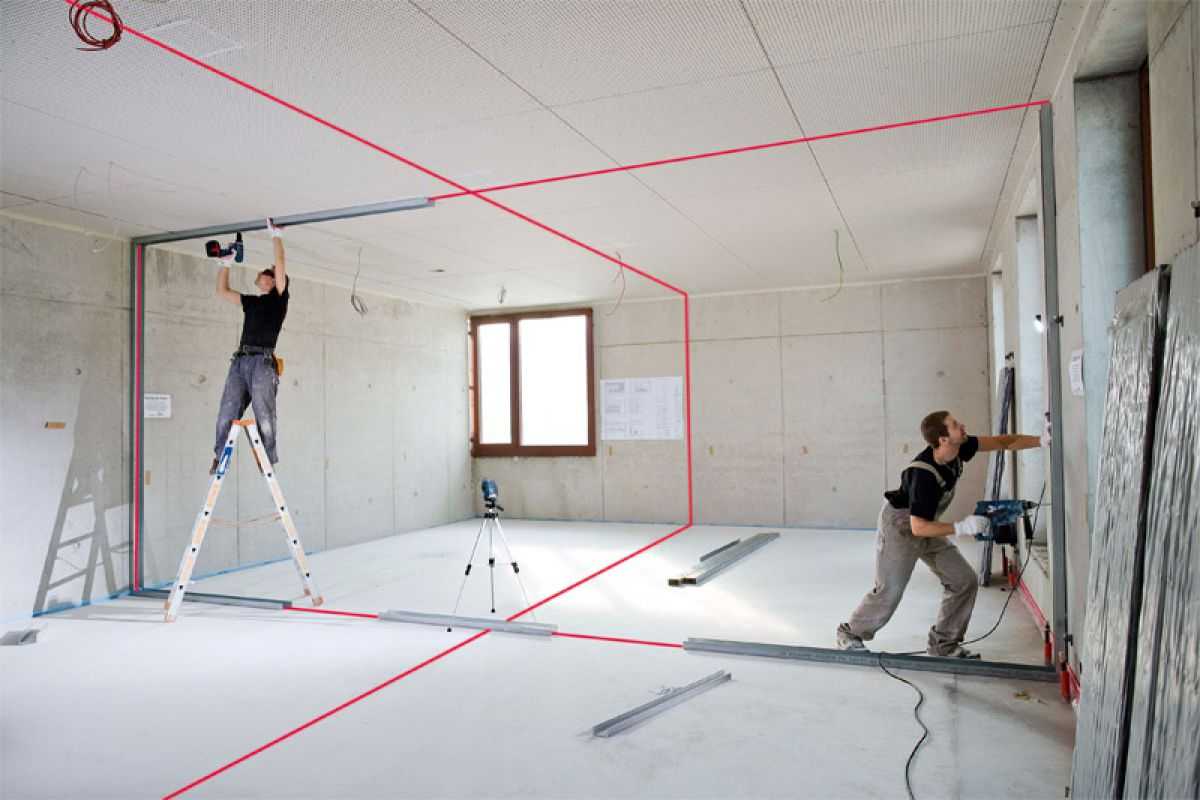

Как разметить стены и потолок под проводку?

Способы прокладки коммуникаций

Для монтажа электропроводки используют открытый или скрытый метод.

Наружная

В таком случае кабели укладываются напрямую, без использования гофры, короба или трубы. Провода крепятся на потолке специальными фиксаторами. Такой метод считается достаточно опасным, при перегреве жил повышается вероятность возгорания.

Внутренняя

Проводку в этом случае скрывают от глаз окружающих. Такой метод считается более эстетичным и безопасным. При использовании скрытого способа кабели укладывают в каналы. Способ не применяется при прокладке проводки в частном доме, построенном из дерева.

Понятие и основные правила

Пересекать кабель проводки при прокладке – значит архитектурно проектировать и устанавливать различные типы кабельных систем так, чтобы они пересекались или проходили рядом друг с другом. Это может быть неизбежным требованием при развертывании сложных сетей связи, электрических систем или кабельного ТВ.

Однако необходимо продумать и соблюдать определенные правила при пересечении кабелей и проводки, чтобы обеспечить безопасную и эффективную работу системы. Ниже приведены основные правила, следование которым позволит избежать проблем при пересечении кабеля проводки.

1. Проектирование и планирование: перед прокладкой кабелей и проводки необходимо провести тщательное проектирование и планирование. Заранее определите точки пересечений и выберите правильные места для установки кабелей и проводки.
2. Использование правильных методов крепления: кабели и проводка должны быть надежно закреплены в местах пересечения, чтобы предотвратить их перемещение или повреждение. Используйте специальные крепежные элементы, чтобы обеспечить безопасность и надежность системы.
3. Защита от вредных воздействий: при пересечении кабелей и проводки необходимо предусмотреть защиту от различных вредных воздействий, таких как воздействие пыли, влаги, химических веществ и механических повреждений.
4. Минимизация электромагнитных помех: при пересечении кабелей и проводки необходимо учитывать возможность возникновения электромагнитных помех. Правильное размещение и экранирование кабелей и проводки может помочь снизить уровень помех и обеспечить качественную работу системы.
5. Стандарты и нормы: при пересечении кабелей и проводки необходимо соблюдать соответствующие стандарты и нормы. Их соблюдение обеспечит соответствие системы требуемым нормативам безопасности и надежности.

Соблюдение этих основных правил при пересечении кабеля проводки поможет предотвратить возможные проблемы и обеспечить надежную и безопасную работу системы.

Основные правила монтажа проводки в потолке

Электромонтаж проводится только на основе заранее составленного плана, разбитого на части и объединенного в один проект.

Поочерёдно при составлении бумаг выполняют такие действия:

1. Определяют место, откуда электричество подаётся к локальному участку.
2. Выделяют точки, где потребляется электричество.
3. Выбирают место установки для компонентов защиты.
4. Составляют схемы прокладки кабелей между точками ввода и потребителями. Учитываются составляющие из предыдущего пункта.

На предварительном этапе надо выбрать метод проведения работ, который будет оптимальным. Марка и сечение кабеля подбираются из специальных таблиц.

Сам способ монтажа бывает скрытым, либо наружным.

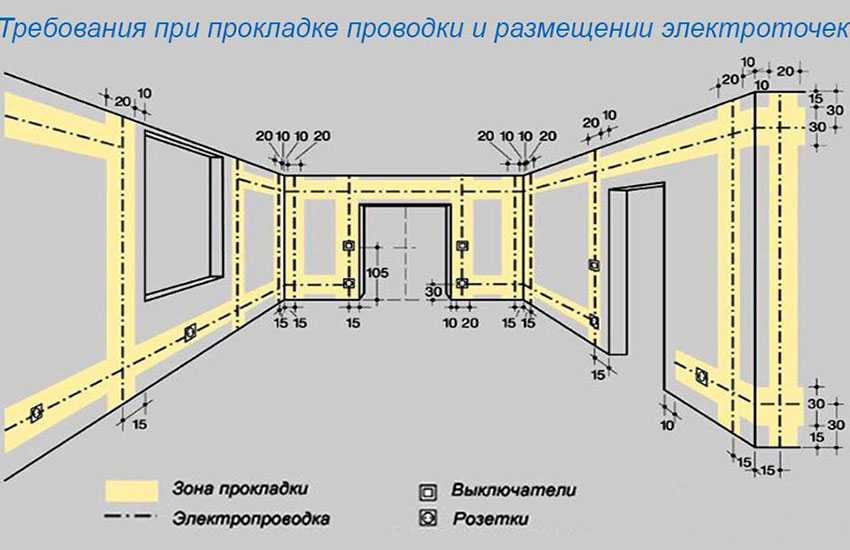

Следующие дополнительные рекомендации помогают избежать ошибок во время проведения работ:

Электропроводку желательно укладывать в специальные защитные гофры. Если это требование не соблюдено – велика вероятность коротких замыканий. Электроприборы в квартире запрещается подключать на одно устройство защиты. Это плохой вариант для дальнейшей эксплуатации, даже если нагрузка не превышает нормативов. Приборы будут отключаться одновременно, когда происходит короткое замыкание. Только фазовый провод разрывают все выключатели. Иначе даже процедура замены лампочек заканчивается ударом током. Недопустима ситуация, когда провода соприкасаются, пересекаются друг с другом

Важно правильно выбрать не только основной вид проводов, но и сечение. Специальные электротехнические коробки используются в случае с ванными комнатами, кухнями

Кабеля прокладываются так, чтобы проведение дальнейших этапов работ не вызывало проблем.

Дерево

Кабеля при таких обстоятельствах протягиваются по стальным трубам. Тогда фиксация изделий не доставляет хлопот. Диаметр должен быть таким, чтобы проводка легко помещалась внутри.

Для распределительных трубок важно использование материалов, устойчивых к воздействию огня. Металл становится лучшим выбором для любой ситуации

Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом.

Работа проводится путём выполнения следующих действий:

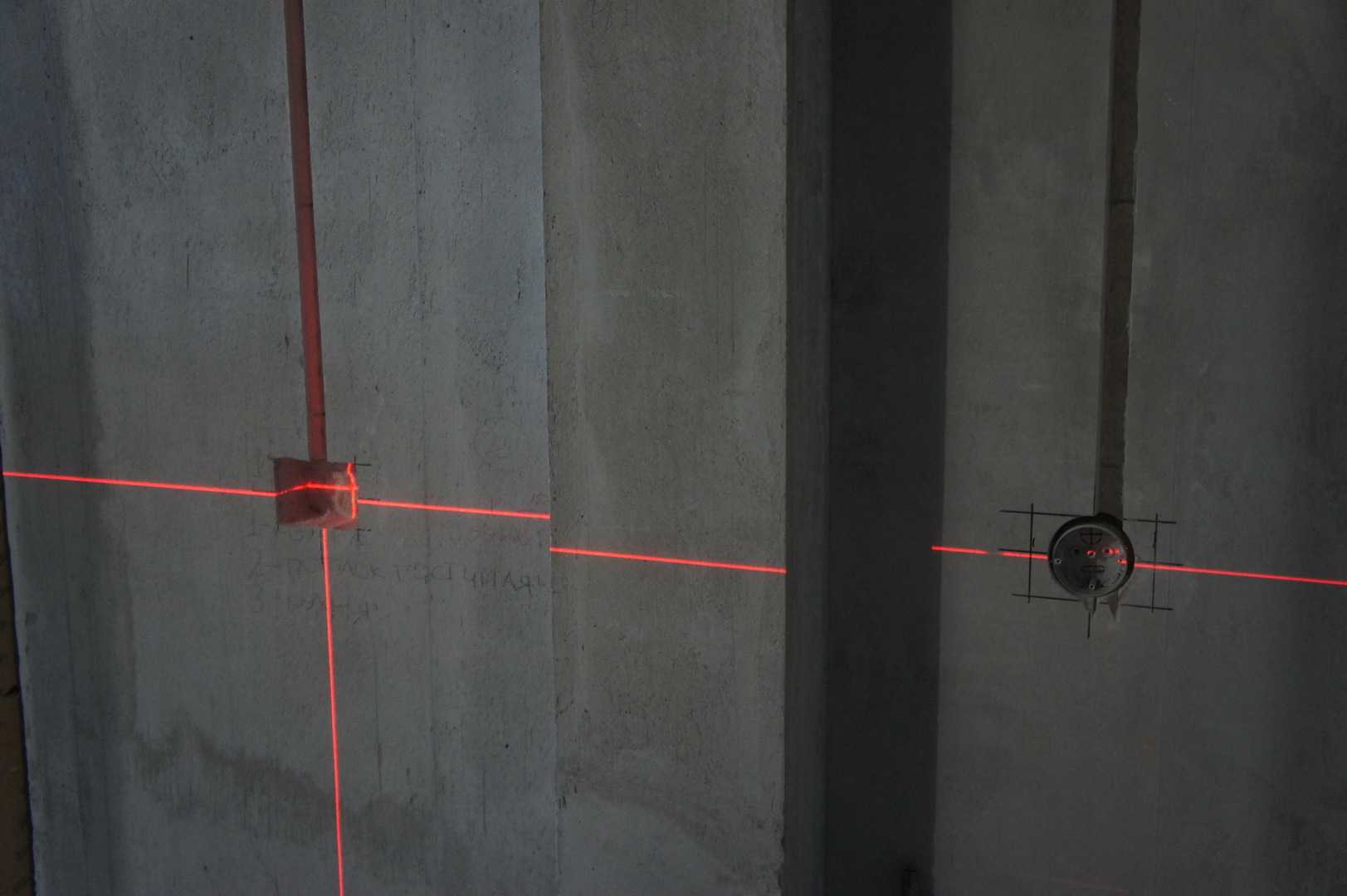

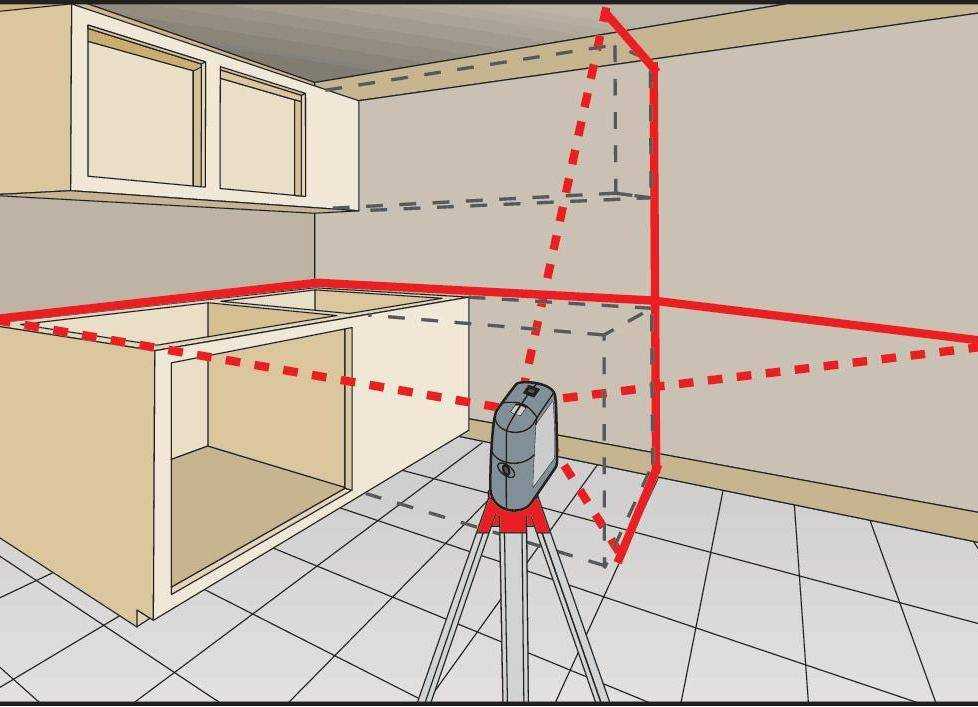

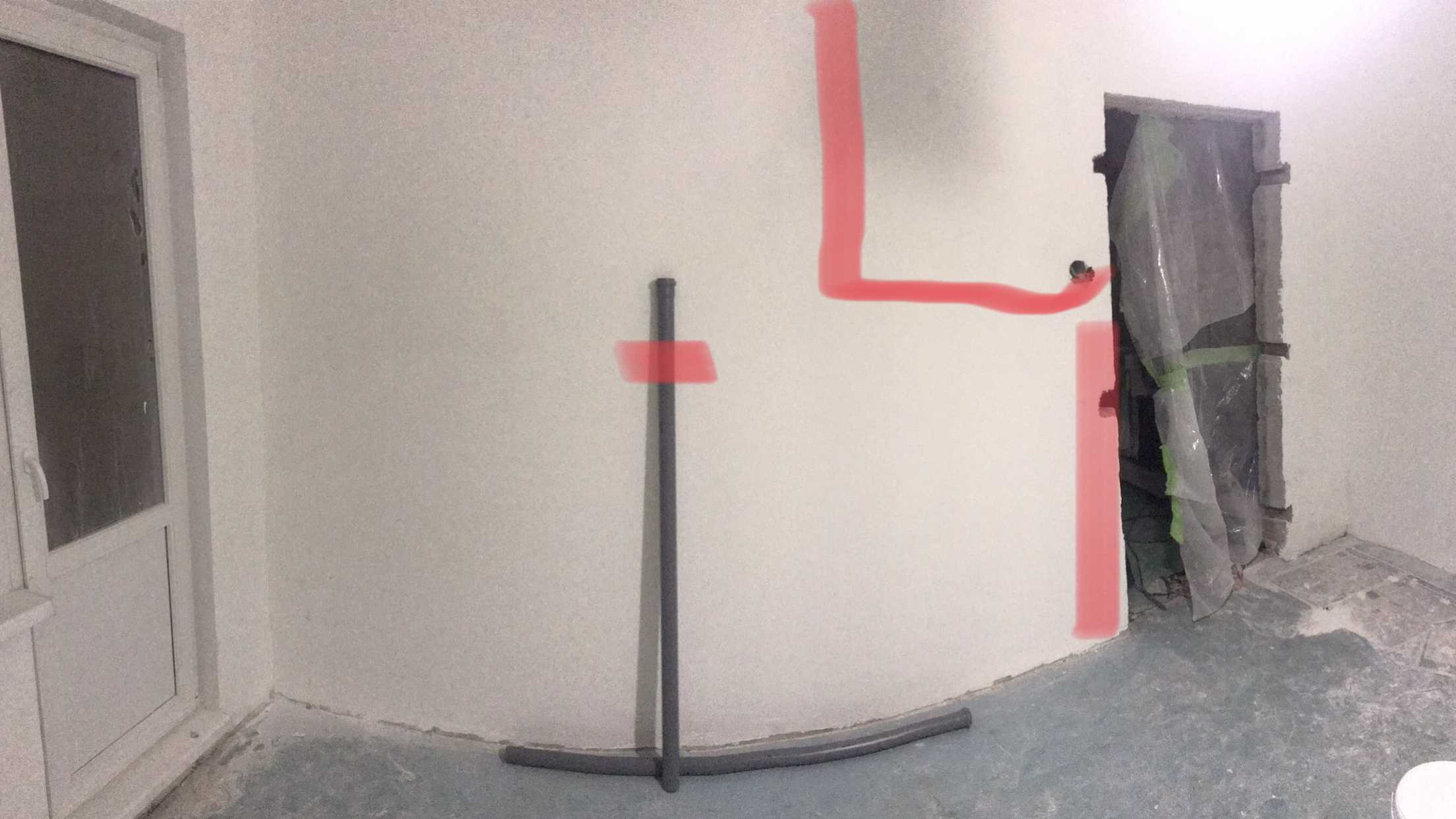

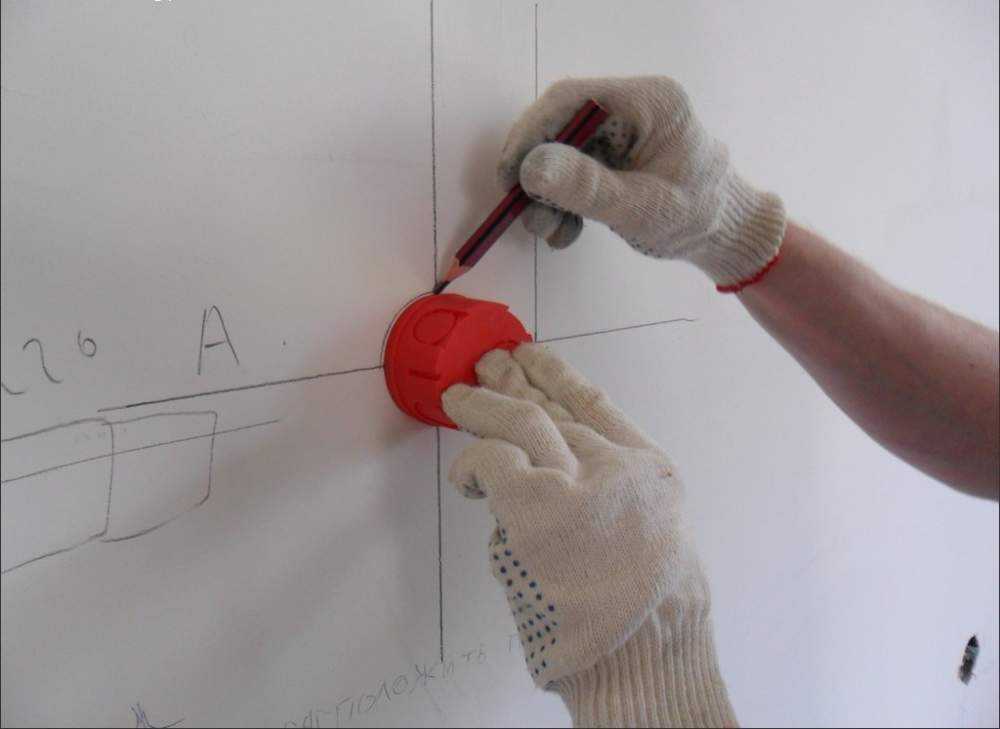

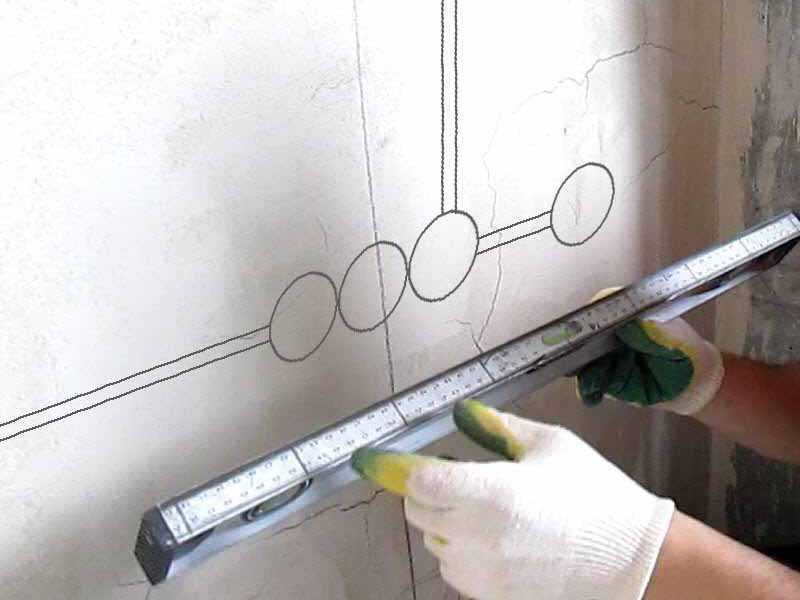

1. Рисунок переносится на поверхность с бумажного чертежа. Линии монтажа кабеля намечают как можно точно.
2. Далее устанавливаются распределительные коробки.
3. Трубки нарезаются, пока  длина не будет достаточной. На следующем этапе происходит фиксация этих конструкций к основанию на потолке.
4. Отдельные части труб соединяются, стандартный вариант – сварка.
5. Кабеля прокладываются по трубам при помощи протяжки.
6. Затем выводятся в распределительную коробку. Главное – оставить свободными концы, хотя бы на 20 см.
7. Все жилы соединяются. Конструкцию обматывают изолентой, фиксируют.
8. После допускается проверка проверки работоспособности.

Бетон

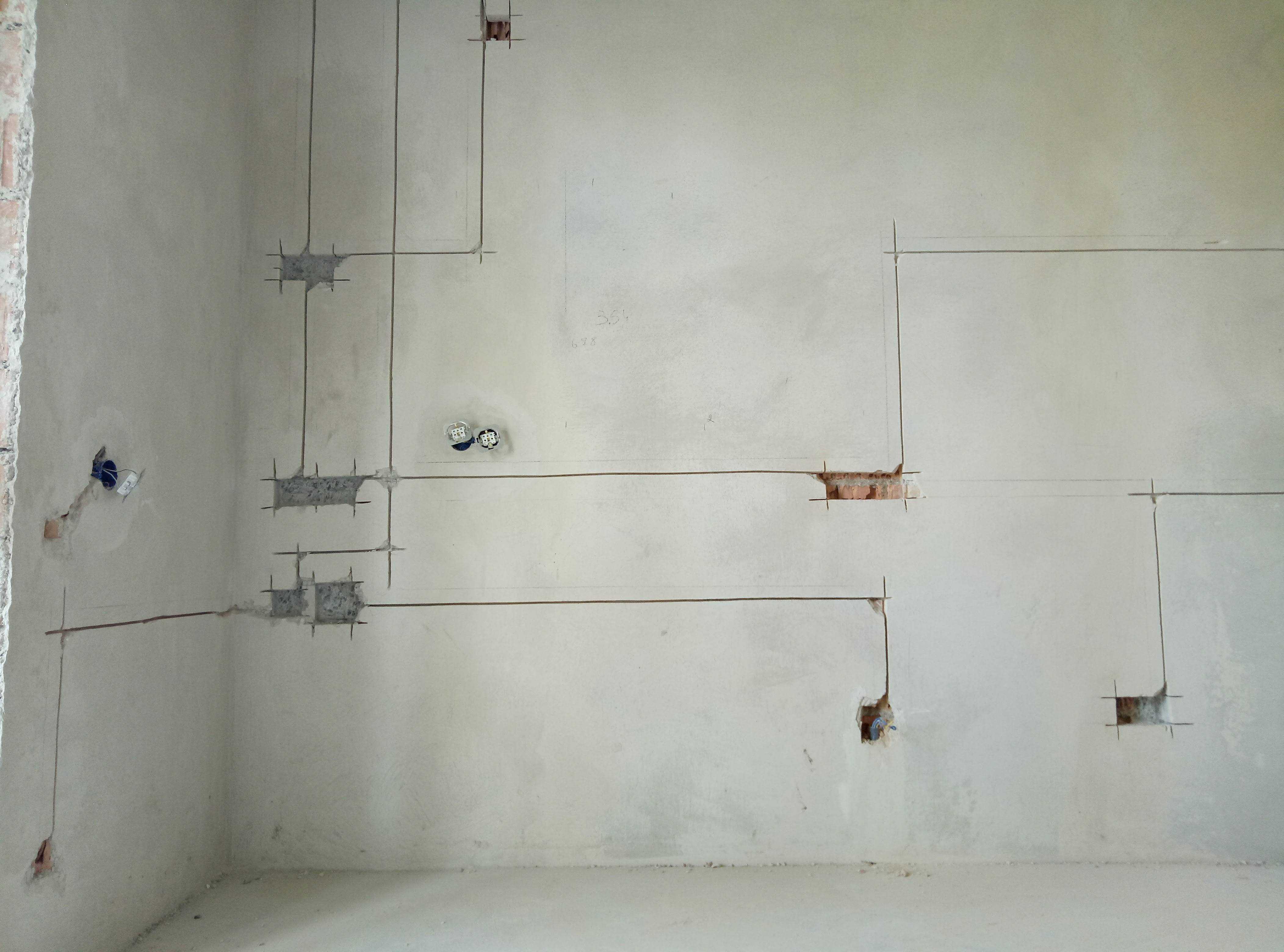

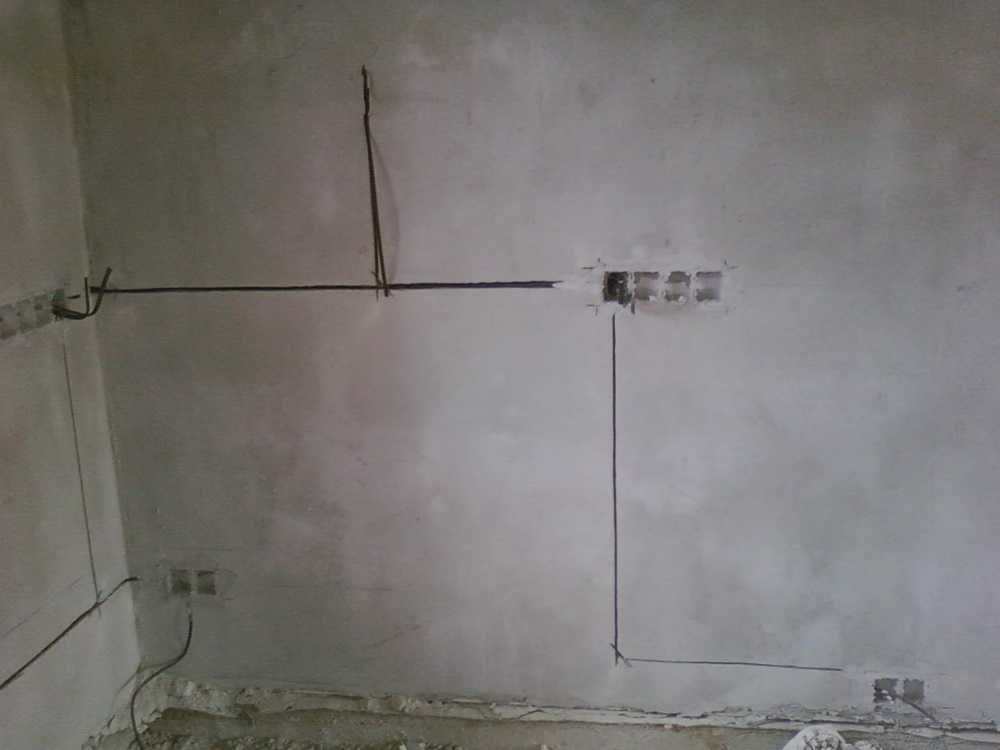

В данном случае нарезка штроб. Используется специальный режущий инструмент, снабжённый алмазными дисками, помогающими обрабатывать камень. Долбёжные разновидности приборов (перфоратор,ударная дрель) тоже нужны, но только для труднодоступных поверхностей. Чем больше ширина штробы – тем лучше.

Другие советы:

1. По сравнению с толщиной кабелей без защиты, глубина штробы делается больше в 2-3 раза. Допустим вариант на ½ больше диаметра у защитной оболочки.
2. Укладка кабелей – свободная. Натяжение отсутствует.
3. По приложенному к стене шпателю легко проверить показатель углубления.
4. Участок штробы замазывается только после того, как проводка окончательно закреплена на участке. А с каждой стороны по 1,5 метра в запасе.

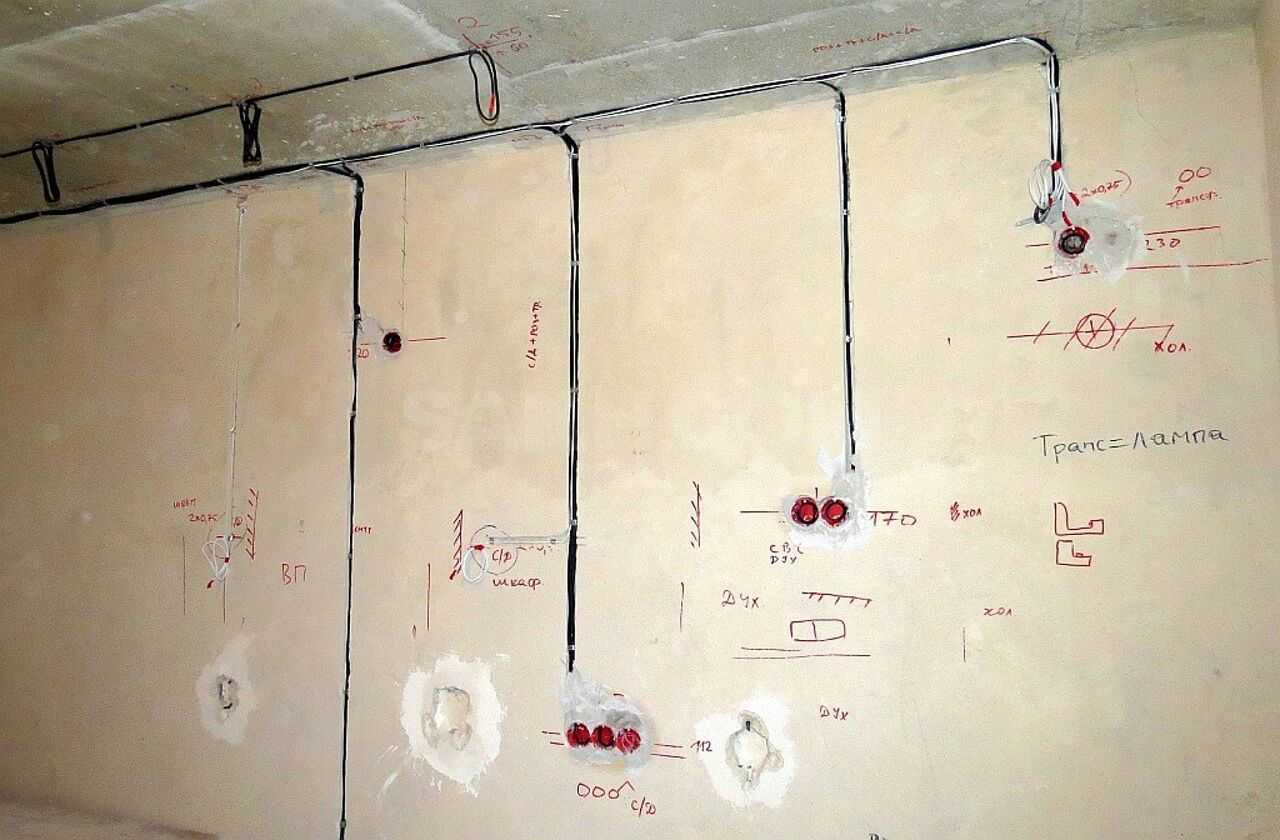

Кабели иногда монтируются открытым способом, когда штробы не прорезаются. Но в этом случае понадобится специальный крепёж. Кабели прокладываются в защитные коробки, чтобы избежать появления локальных пожаров.

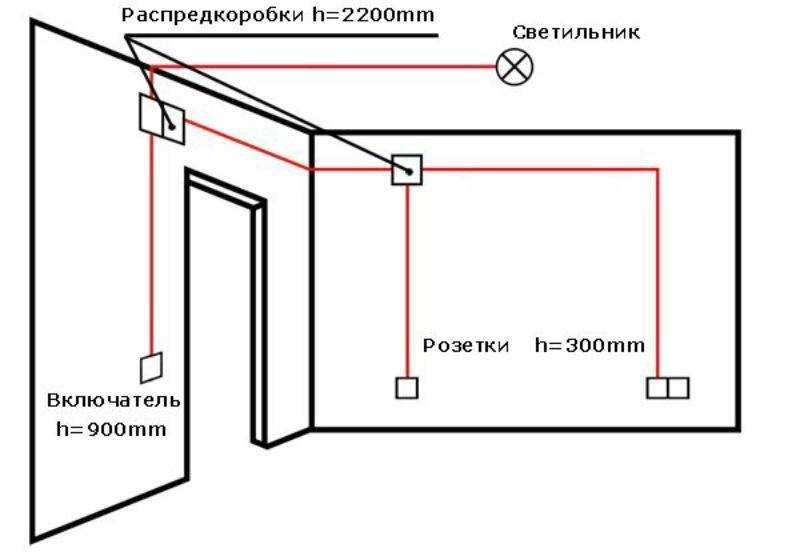

Типовые схемы разводки освещения и розеток

Монтаж электропроводки в квартире и частном доме начинается с составления правильного чертежа-плана, на котором виден конечный результат – все светильники, розетки, выключатели, распределительные коробки, силовые точки (духовка, бойлер и т. п.), магистрали проводов. На нем отмечается общий дизайн комнат, расположение мебели и бытовой техники. Если площадь небольшая и вы решили сделать проводку в квартире своими руками от щитка, можете нарисовать простую схему на листе бумаги. Это гораздо лучше, чем держать все у себя в голове.

В случаях с большой площадью, несколькими этажами, сложным оборудованием, отсутствием опыта составления проектов и монтажа рекомендуется обратиться к специалистам по проектированию и монтажу. Есть еще вариант – подобрать готовый проект с такими же запросами и внести изменения через специальные программы: Microsoft Visio, Dia, Splan. Проектный план состоит из пояснительной записки от проектировщика, условных обозначений, расположения светильников и выключателей, системы уравнивания потенциалов и однолинейных схем с указанием защитного оборудования на этаже в щитках.

Вот варианты типовых планов с определенными обозначениями:

План освещения по потолку

1. Для удобства к выключателю привязывают светильники определенной цифрой.
2. Обозначение распределительных коробок.
3. Навесной светильник (бра).
4. Указание стороны открытия двери.
5. Люстра.

Указание высоты расположения розетки от чистового пола.

План расположения магистралей с закладными через стены (номера выделены красным).

1. Указание распределительных коробок для розеток.
2. Расположение относительно стен магистралей кабелей от точек к коробкам и силовому щиту.
3. Указание закладных труб через стены.
4. Количество жил в кабеле.

План расположения слаботочных точек

1. UTP – розетки для провода интернета и точек Wi-Fi.
2. TV – розетки для телевизионного кабеля.

Схема уравнивания потенциалов (заземление и подключение к главной заземляющей шине всех труб, корпусов оборудования из металла).

Видео инструкции и руководства

Монтаж открытой электропроводки и обзор возможных ошибок

Прокладка кабеля в гофре: для чего нужна, какую использовать, выбор диаметра

Прокладка кабеля в гофре: как протянуть кабель через гофру

Самостоятельный монтаж электропроводки в каркасном доме

Электропроводка в деревянном доме своими руками: пошаговая инструкция, разработки схемы и рекомендации по подключению

Электропроводка в доме своими руками – пошаговая схема разводки и монтажа электрики

В деревянном полу

Прокладка в структуре деревянных полов усложняется тем, что ее производят в пожароопасной среде. С учетом этой особенности для прокладки следует использовать кабельные изделия, оболочки которых не распространяют горение. Наилучшие по этому критерию – кабели, буквенная часть марки которых дополнена символами “нг” – негорючий.

Наилучшие результаты дает использование металлических труб, которые защищают также от механических повреждений. Допустим также глухой металлический лоток.

Формирование системы кабельных каналов выполняют в следующей последовательности:

1. Вначале формируют трассы прокладки труб. Для прохода через лаги в них выполняют технологические отверстия, которые допустимо заменить пропилами
2. Металлические трубы отдельных каналов устанавливают согласно проекту с последующим креплением к поперечным балкам. Основное средство крепления труб – перфорированная лента, для фиксации используются шурупы-саморезы.
3. При большой величине зазора в местах прохода через балки его заделывают монтажной пеной.
4. Отдельные отрезки труб соединяют друг с другом через распаечные коробки. Пример такого соединения приведен на рисунке 8.
5. Вне зависимости от вида металлической трубы для формирования каналов их следует заземлить.
6. В сформированные трубчатые каналы затягивают силовые кабели.

При проходе кабельных каналов через деревянные конструкции применение защитных втулок и коротких отрезков труб не относится к числу обязательных.

При обращении к системе подпольной прокладки электрических кабелей с учетом высокой пожарной опасности деревянных конструкций необходима их дополнительная обработка огнезащитными составами.

Пример установки распаечной коробки с заземлением труб и запениванием монтажных пропилов в лагах.

Прокладка кабеля в полу имеет ряд достоинств, но из-за определенных технологических сложностей реализации ее целесообразно применять в процессе нового строительства городских квартир. Для деревянных домов это ограничение смещается до уровня капитального ремонта.

В процессе формирования разводки желательно предусматривать систему монтажных коробок, а трубы между отдельными коробками должны иметь минимальное количество поворотов. Сам процесс формирования электропроводки с использованием прокладки в полу не отличается высокой технологической сложностью, при применении современных строительных материалов может быть выполнен без посторонней помощи при начальной квалификации и без применения специальных инструментов.

Нюансы прокладки для разных поверхностей

Для укладки проводки в квартире или доме используют такие способы:

• открытый, с креплением кабелей непосредственно к поверхности;
• в металлическом или пластиковом рукаве;
• с использованием стальных или ПВХ труб;
• с применением кабель-каналов;
• штрабление с дальнейшим оштукатуриванием;
• с использованием керамических скоб и изоляторов.

При выборе метода монтажа учитывают материал, из которого построен потолок. Крепление к каждой поверхности имеет свои особенности.

Деревянный потолок

Для прокладки электрических кабелей в этом случае нужно использовать стальные трубы. Их размер подбирают с учетом сечений всех проводов.

Распределительные коробки должны быть выполнены из огнеупорных материалов со степенью влагозащиты IP65. Для повышения безопасности исключают соприкосновение жил проводов и внутренних поверхностей щитка.

Железобетонные плиты

В этом случае укладка электрической проводки выполняется 2 способами:

1. Открытым, заключающимся в наружной фиксации кабелей. Такой метод применяется при ремонте подсобных помещений, где не предъявляются особые требования к эстетической составляющей.
2. Скрытым, при котором требуется штрабление каналов в железобетонной плите. При работе образуется большое количество строительного мусора и пыли. Некоторые плиты снабжаются технологическими полостями. Для сохранения несущей способности блоков кабельные каналы ведут вдоль таких пустот.

Натяжной

Применение декоративного покрытия помогает скрывать коммуникации. Для формирования потолка используется резина особой структуры. Полотно крепится к стенам, что приводит к образованию пространства между плитой перекрытия и облицовочным материалом.

При этом учитывают, что кабели не должны пролегать слишком близко к натяжному полотну. Рассматриваемый способ монтажа ограничивает доступ к электрической проводке в дальнейшем.

Металлическая база

Такое основание хорошо проводит ток, поэтому при прокладке проводов принимают усиленные меры безопасности. Согласно строительным нормам, кабели перед креплением к металлической поверхности вводят в пластиковые электротехнические трубы.

Для формирования соединений применяют распределительные коробки из того же материала. Допускается укладка кабелей в металлические рукава, если использование диэлектрического пластика невозможно.

Гипсокартон

Потолки из этого материала получили распространение благодаря невысокой стоимости и возможности самостоятельной установки. Для монтажа подвесной конструкции строят металлический каркас, к которому прикрепляют кабели.

Допускается укладка кабеля в гофре из пластика или металла. Недостатком метода считается отсутствие прямого доступа к проводке. При обслуживании системы приходится разбирать подвесную конструкцию.

Рейки

При формировании такого потолочного покрытия применяется подшивной способ установки. Это также ограничивает доступ к кабелям. Рейки крепятся к деревянной обрешетке, которая собирается на базовом основании.

Метод прокладки проводов зависит от материала изготовления потолочного покрытия. Для протягивания кабеля проделывают отверстия в элементах обрешетки.

Кассеты

Такой материал применяется для сборки подвесных фальшконструкций. Кассетные потолки строятся из квадратных или прямоугольных элементов, сделанных из стекловолокна и прессованной бумаги.

Их устанавливают на металлическую или пластиковую обрешетку. Такая конструкция обеспечивает легкий монтаж проводки, позволяет получать доступ к кабелям в любой момент. Провода крепят как к плитам перекрытия, так и к обрешетке.

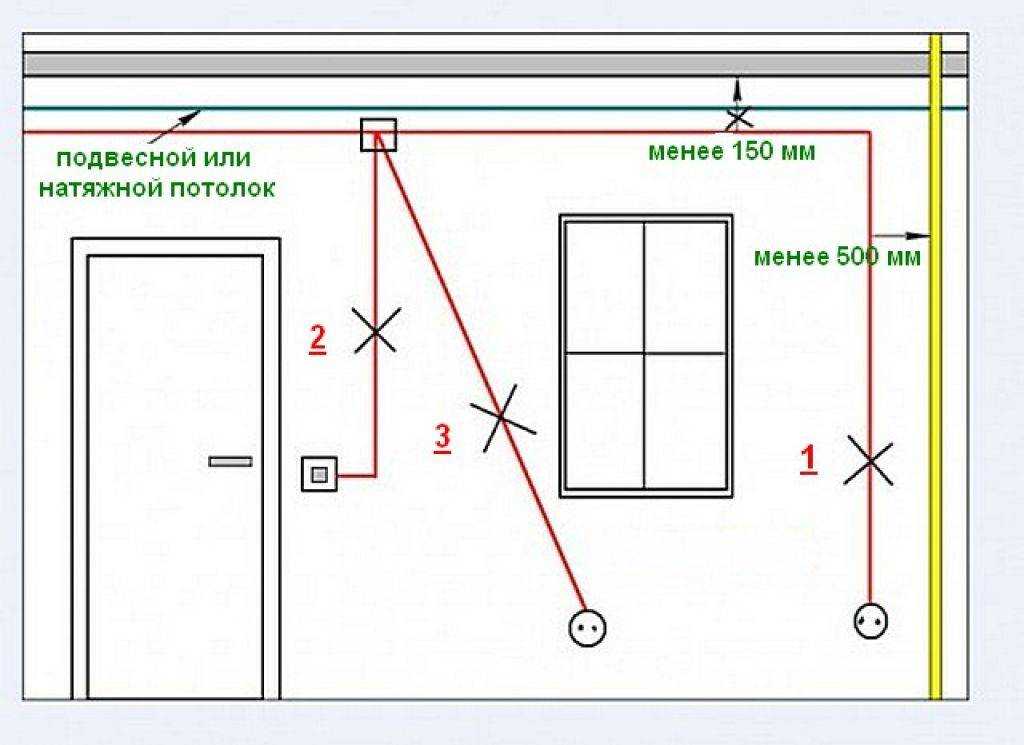

Когда можно пересекать кабель проводки

При прокладке кабелей и проводов важно учитывать их правильное размещение и пересечение с другими проводками. Соблюдение определенных правил и рекомендаций позволяет обеспечить безопасность и надежность работы всей проводки

Основные моменты, которые следует учитывать при пересечении кабельной проводки:

• Строгое соблюдение нормативных требований. При прокладке проводки необходимо руководствоваться нормами и правилами, установленными соответствующими организациями (например, электротехническими нормами и правилами, техническими условиями).
• Использование специальных элементов крепления. Для снижения риска повреждения провода при пересечении, необходимо использовать специальные элементы крепления, такие как провода-перекладки, накладки и гофрированные трубы. Они помогут создать дополнительный слой защиты.
• Учет электрических характеристик проводов. При пересечении проводки разных типов необходимо учитывать их электрические характеристики. Не рекомендуется пересекать провода, имеющие различные уровни напряжения или разные системы электропитания. Это может привести к замыканиям и повреждению оборудования.
• Минимизация количества пересечений. Возможные пересечения кабелей следует свести к минимуму. Они могут создавать дополнительные препятствия при эксплуатации и обслуживании системы проводки.
• Четкая маркировка пересечений. Если пересечение кабельной проводки неизбежно, необходимо четко маркировать эти места для удобства обслуживания и ремонта. Это поможет быстро найти нужный провод в случае необходимости.

Важно помнить, что пересечение кабельной проводки не является желательным действием, и при проектировании системы необходимо стремиться к минимизации пересечений. Однако, если пересечение необходимо, придерживайтесь вышеупомянутых правил и рекомендаций, чтобы обеспечить безопасность и надежность работы всей проводки

Ростехнадзор разъясняет: Совместная прокладка кабелей, соединение разных сечений

Вопрос от 19.01.2018:

Ответ: Управление рассмотрело обращение от 12.01.2018 № 25/3-ог и разъяснило, что соединение электропроводов следует выполнять в соответствии с ГОСТ 10434-82 «Соединения контактные электрические». Решения по способам (вариантам) соединения для жил электропроводов, кабелей могут быть отражены в проектной документации.

Вопрос:

Ответ: Специалисты Управления государственного строительного надзора Ростехнадзора ответили на данный вопрос.

Сведения о совместной прокладке кабелей приведены, в частности, в перечисленных ниже документах.

В соответствии с п. 2.1.15 Правил устройства электроустановок (далее – ПУЭ) (шестое издание) в стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей (за исключением взаиморезервируемых):

1. Всех цепей одного агрегата.
2. Силовых и контрольных цепей нескольких машин, панелей, щитов, пультов и т. п., связанных технологическим процессом.
3. Цепей, питающих сложный светильник.
4. Цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.
5. Осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.

Согласно п. 2.1.16 ПУЭ в одной трубе, рукаве, коробе, пучке, замкнутом канале строительной конструкции или на одном лотке запрещается совместная прокладка взаиморезервируемых цепей, цепей рабочего и аварийного эвакуационного освещения, а также цепей до 42 В с цепями выше 42 В (исключение см. в 2.1.15, п. 5 и в 6.1.16, п. 1 ПУЭ). Прокладка этих цепей допускается лишь в разных отсеках коробов и лотков, имеющих сплошные продольные перегородки с пределом огнестойкости не менее 0,25 ч из несгораемого материала.

Допускается прокладка цепей аварийного (эвакуационного) и рабочего освещения по разным наружным сторонам профиля (швеллера, уголка и т. п.).

В Техническом циркуляре Ассоциации «Росэлектромонтаж» от 13.09.2007 № 16/2007 «О прокладке взаиморезервирующих кабелей в траншеях» указано, что при проектировании взаиморезервирующих кабельных линий необходимо руководствоваться следующим:

1. Взаиморезервирующие кабели рекомендуется прокладывать по разным трассам, т. е. в разных траншеях с расстоянием между траншеями не менее 1 м или прокладывать кабели в одной траншее с расстоянием между группами кабелей не менее 1 м.
2. Расстояние между траншеями увеличивается до 3 м для кабелей от третьего источника к электроприёмникам особой группы I категории.
3. В стеснённых условиях, например для объектов городской инфраструктуры, допускается прокладка взаиморезервирующих кабельных линий в одной траншее с уменьшением расстояний между ними, за исключением третьей линии для питания электроприёмников I категории особой группы.

Совместная прокладка с уменьшенным расстоянием выполняется в соответствии с требованиями п. 2.3.86 ПУЭ шестого издания при условии защиты кабелей от повреждений, могущих возникнуть при КЗ в одном из кабелей.

Также требования по сближению электропроводок с другими инженерными сетями установлены в п. 528 Национального стандарта Российской Федерации «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки» ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009, утверждённого и введённого в действие приказом Федерального агентства по техническому регулированию и метрологии от 13.12.2011 № 925-ст.

Прокладка кабеля по железобетонной плите

Данные плиты имеются в старых домах, потому их конструкция несколько отличается от той, которая используется при сооружении современных зданий.

В настоящее время перекрытия подготавливаются при стройке. Заранее прокладываются электротехнические трубки из пластика, закладываются установочные и проходные коробки в будущий потолок. Далее происходит заливка перекрытий. Однако это характерно для современных образцов, но не для старых домов.

Использование железобетонных плит вынуждает осуществлять проводку кабеля через каналы, но, зачастую, на краях плит, либо внутри имеются затрудняющие прокладку проводки бетонные грудки.

По железобетонной плите можно проложить открытый кабель следующими способами:

• Крепление проводки к потолку скобами.
• Крепление гофрированной трубы с кабелем клипсами.
• Крепление металлизированной трубки с кабелем клипсами, либо скобами.
• Крепление в стальной трубке, зафиксированной скобами, либо хомутами.
• Крепление электротехнической трубки из пластика с кабелем клипсами.

  Разобравшись со способами прокладки, можно рассмотреть особенности наружного монтажа кабеля:

• Вначале производится разметка маршрута прокладывания проводки.
• Отмечаются места, где будут расположены распределительные и проходные короба.
• Производится нарезка имеющихся трубок, чтобы привести их к необходимой длине. Далее они крепятся к потолку и соединяются.
• Повороты и вихляния маршрута кабеля производятся под углом в девяносто градусов.
• При помощи протяжки кабель, помещенный в стальную или пластиковую трубу, прокладывается от короба к коробу интервалами.
• Производится сцепление кабельных жил спайкой или сваркой, после чего происходит изоляция.
• Следующим этапом необходимо заземлить проводку.
• Наконец, потребуется проверить проводку на целостность. Безусловно, открытая проводка проще скрытой, но если предоставляется возможность исполнить второй вариант, то нужно помнить о следующих условиях монтажа в железобетонной плите:
• Прокладка должна производиться вдоль каналов.
• Штробить потолок необходимо вдоль плиты. Поперечное штробление может нарушить единство конструкции. Некоторые особенности монтажа скрытой проводки:

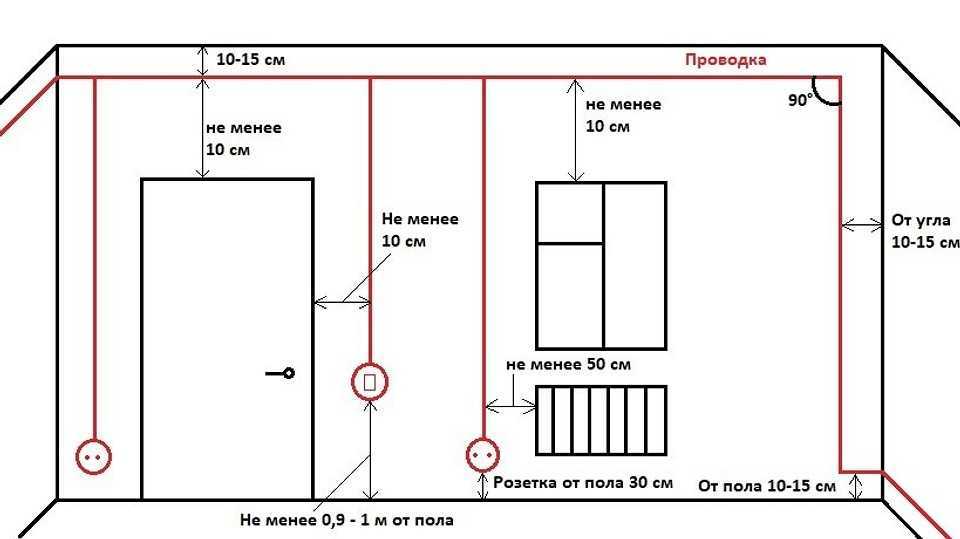

• Необходимо отступить от стены на 5-7см и поставить отметину.
• Далее проделывается углубление на 2см в длину вдоль стены и на 10см вдоль плиты.
• В месте расположения светильника необходимо выполнить ту же операцию.
• Кабель, прикрепленный к протяжке, продевается по каналу.
• После протяжки кабель обрезается, образуя отрезок в 40 см.
• После этого производится сцепление кабельных жил в распределительном коробе при помощи пайки. Далее место сцепления изолируется.
• В конце работ следует проверить проводку на цельность.

Наружные электропроводки

2.1.75. Незащищенные изолированные провода наружной электропроводки должны быть расположены или ограждены таким образом, чтобы они были недоступны для прикосновения с мест, где возможно частое пребывание людей (например, балкон, крыльцо).

От указанных мест эти провода, проложенные открыто по стенам, должны находиться на расстоянии не менее, м:

При горизонтальной прокладке:

• под балконом, крыльцом, а также над крышей промышленного здания — 2,5
• над окном — 0,5
• под балконом — 1,0
• под окном (от подоконника) — 1,0

При вертикальной прокладке до окна — 0,75

То же, но до балкона — 1,0

От земли — 2,75

При подвеске проводов на опорах около зданий расстояния от проводов до балконов и окон должны быть не менее 1,5 м при максимальном отклонении проводов.

Наружная электропроводка по крышам жилых, общественных зданий и зрелищных предприятий не допускается, за исключением вводов в здания (предприятия) и ответвлений к этим вводам (см. 2.1.79).

Незащищенные изолированные провода наружной электропроводки в отношении прикосновения следует рассматривать как неизолированные.

2.1.76. Расстояния от проводов, пересекающих пожарные проезды и пути для перевозки грузов, до поверхности земли (дороги) в проезжей части должны быть не менее 6 м, в непроезжей части — не менее 3,5 м.

2.1.77. Расстояния между проводами должно быть: при пролете до 6 м — не менее 0,1 м, при пролете более 6 м — не менее 0,15 м. Расстояния от проводов до стен и опорных конструкций должны быть не менее 50 мм.

2.1.78. Прокладка проводов и кабелей наружной электропроводки в трубах, коробах и гибких металлических рукавах должна выполняться в соответствии с требованиями, приведенными в 2.1.63–2.1.65, причем во всех случаях с уплотнением. Прокладка проводов в стальных трубах и коробах в земле вне зданий не допускается.

2.1.79. Вводы в здания рекомендуется выполнять через стены в изоляционных трубах таким образом, чтобы вода не могла скапливаться в проходе и проникать внутрь здания.

Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75 м (см. также 2.4.37 и 2.4.56).

Расстояние между проводами у изоляторов ввода, а также от проводов до выступающих частей здания (свесы крыши и т.п.) должно быть не менее 0,2 м.

Вводы допускается выполнять через крыши в стальных трубах. При этом расстояние по вертикали от проводов ответвления к вводу и от проводов ввода до крыши должно быть не менее 2,5 м.

Для зданий небольшой высоты (торговые павильоны, киоски, здания контейнерного типа, передвижные будки, фургоны и т.п.), на крышах которых исключено пребывание людей, расстояние в свету от проводов ответвлений к вводу и проводов ввода до крыши допускается принимать не менее 0,5 м. При этом расстояние от проводов до поверхности земли должно быть не менее 2,75 м.

Правила безопасности

При монтаже электропроводки соблюдают следующие требования:

1. Приборы не подключают к одному защитному автомату. Это повышает риск аварийных ситуаций даже при допустимой нагрузке. При коротком замыкании все устройства будут отключаться одновременно.
2. Все выключатели должны разрывать фазовый провод. В противном случае, при смене лампочек человек рискует получить электротравму.
3. Исключают соприкосновение или пересечение проводов.
4. При работе в санузлах используют влагозащищенные распределительные коробки.
5. Кабели укладывают так, чтобы при последующей отделке потолка не возникало затруднений.

Каким должен быть кабель, расходники и другие материалы?

Для прокладки по потолку применяют кабели, обеспечивающие правильный монтаж, согласно ГОСТ 31565-2012, раздел 5:

• ВВГнг(А)-LS – это слабогорючий кабель с основой из ПВХ, показателем пожарной безопасности категории А и слабым дымовыделением LS (low smoke).
• ППГнг(А)-HF – это кабель с полиэтиленовой основой (ПЭ) и характеристиками, схожими с ВВГнг (А)-L.
• NYM – немецкий аналог предыдущих кабелей, только в круглой оболочке серого цвета.

ВВГнг-LS

ППГнг(А)-HF

NYM

К расходникам относят монтажный дюбель на 6 мм, саморезы по дереву и шурупы по металлу, клипсы для гофры, металлическую или пластиковую скобу, площадку с пазом для хомута, гибкий дюбель “ёлочку” для плоского и круглого кабелей, одно- и двухстороннюю прижимную планку, хомут с дюбелем.
