Как правильно подключить автоматический выключатель

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

для розеток – 30см от пола

для выключателей света – 60-90см

все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

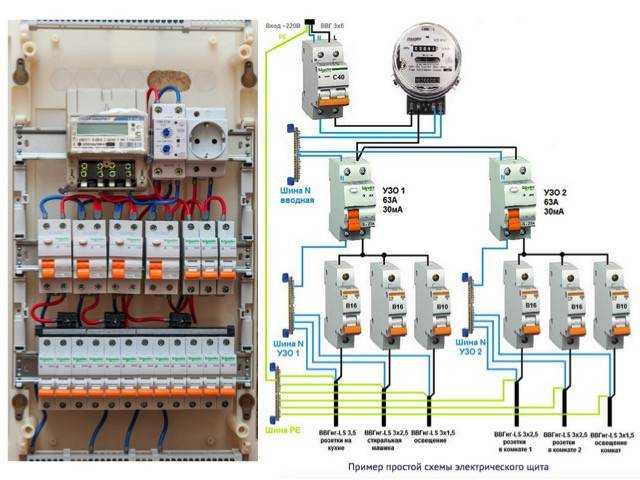

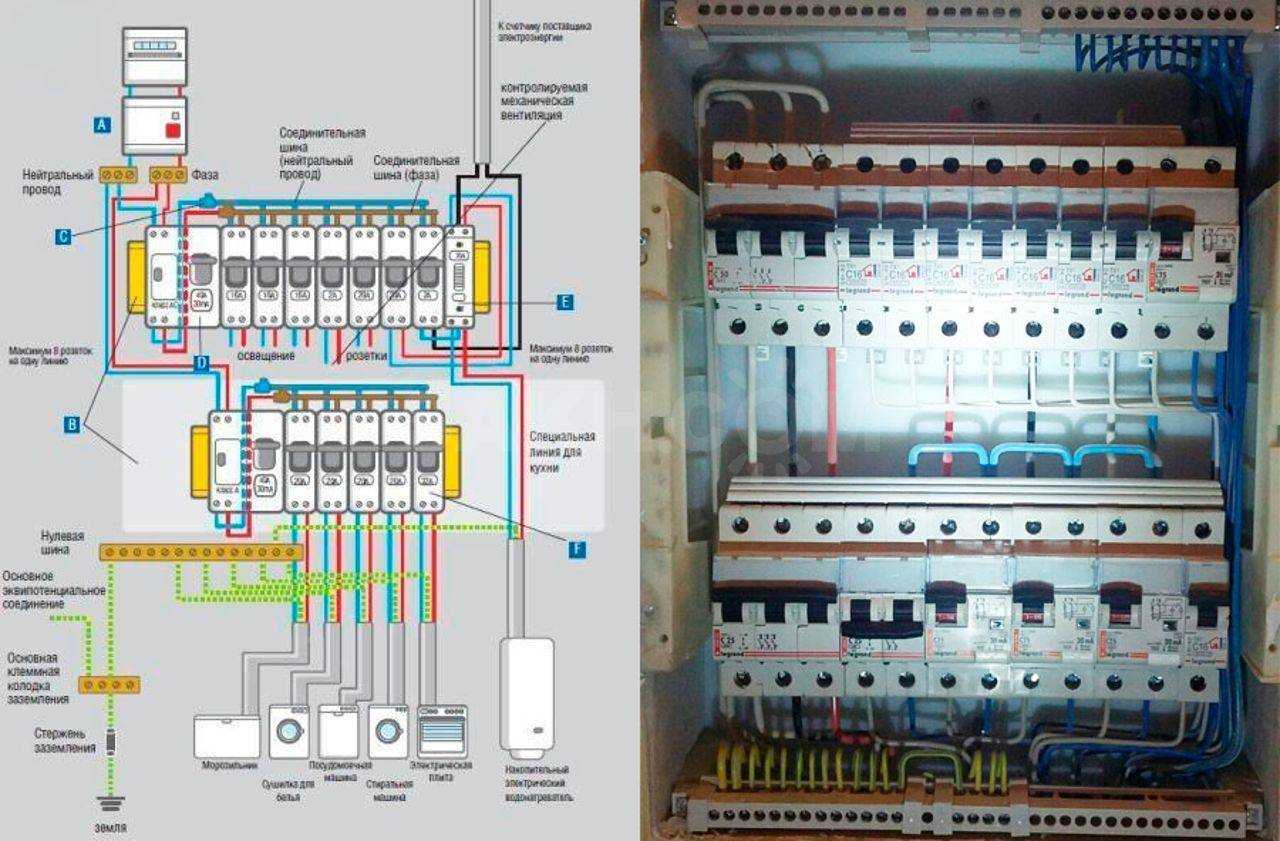

Расположение электрощита в помещении

Важно определится с местом установки щита. Его расположение требует постоянный доступ, нельзя загораживать дверку щита посторонними предметами

В большинстве случаев щит крепят недалеко от входа в дом, либо уже внутри, но сразу в коридоре дома или квартиры. Это упрощает монтаж кабеля подающего напряжение в помещение.

• Высота щитка определяется на уровне глаз постояльцев жилья. Такое расположение нужно для удобства снятия показаний счетчика при оплате электроэнергии.
• Раньше, в недалекие времена, ставили счетчики с автоматами на деревянной планке на стене.
• Хоть и расположение их было как правило под потолком, так делать нежелательно. В щитке вся конструкция будет в более безопасном положении.

В частном доме при расположении щитка учитывается расположение высоковольтной линии, откуда будет подача кабеля в помещение.

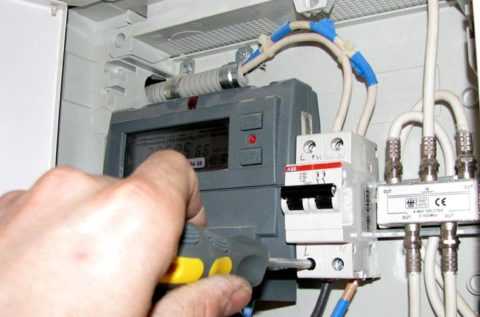

Шаг 2. Отключение электроэнергии

Перед началом подключения розетки через автомат необходимо отключить электроэнергию в помещении. Это позволит избежать возможных поражений электрическим током и обеспечит безопасность во время работы.

Чтобы правильно отключить электроэнергию, выполните следующие действия:

1. Найдите электрический щиток (это обычно металлический ящик с автоматическими выключателями).
2. Откройте дверцу щитка с помощью ключа или прокрутите фиксатор, если он установлен.
3. Осмотрите выключатели и найдите тот, который соответствует розетке, которую вы собираетесь подключить.
4. Переведите выключатель в положение «выключено» (обычно это положение выключателя, когда он находится внизу).

Убедитесь, что электропитание действительно отключено, проверив работу осветительных приборов или воспользовавшись индикаторным светом.

Отключив электроэнергию, вы готовы переходить к следующему шагу.

Инструмент и расходка

Какие инструменты понадобятся для установки подрозетника в бетонную стену?

во-первых, это мощный перфоратор (под хвостовик SDS-plus или max)

бур по бетону диаметром 6мм

защитные очки

строительный уровень

шпатель для работы с раствором

обычная коронка по бетону с хвостовиком SDS-plus — если у вас небольшой объем работ и кирпичные стены. Самый оптимальный и бюджетный вариант.

обычная коронка по бетону с хвостовиком SDS-max. При условии, что у вас очень большой дом, либо стены из качественного бетона и соответствующий перфоратор.

алмазная коронка по бетону для безударного сверления с хвостовиком SDS-plus

Более дорогой вариант, зато есть свои плюсы:

1) время высверливания подрозетника, почти такое же, как и с помощью коронки SDS-max
2) использование легкого перфоратора SDS-plus — меньше устают руки, нет ударов
3) меньше шума и пыли при работе

Запомните, что алмазное сверление исключает какой-либо ударный режим. Разрешен только режим дрель.

В инструкции обычно указывается к алмазным коронкам, что они предназначены для влажного сверления. Однако как показывает практика применения, износ коронки, даже при сухой работе минимален.

Кроме того, при подаче воды, шлак может «вязать» коронку. Коронки для высверливания обычных подрозетников, как правило должны быть диаметром 68мм.

Если вы не хотите забивать установочную коробку в нишу, а иметь место для ее свободной установки и регулировки, то применяйте диаметр 72мм. Для блочного типа только такие и подойдут.

Некоторые применяют диаметр 65мм, после чего даже умудряются плотно вставить в полученное отверстие розетку или выключатель напрямую, расперев изделие лапками о бетонную стенку или даже гипсокартон.

Делать этого нельзя, так как говорилось выше, стены считаются токопроводящим материалом.

Если у вас в доме вдруг начало выбивать УЗО, одной из причин этого может быть как раз отказ от использования подрозетников, и установка розеток напрямую в стену. Поэтому не грешите сразу на кабель, а проверьте сначала розетки.

О необходимости монтажа подрозетников говорит и ПУЭ:

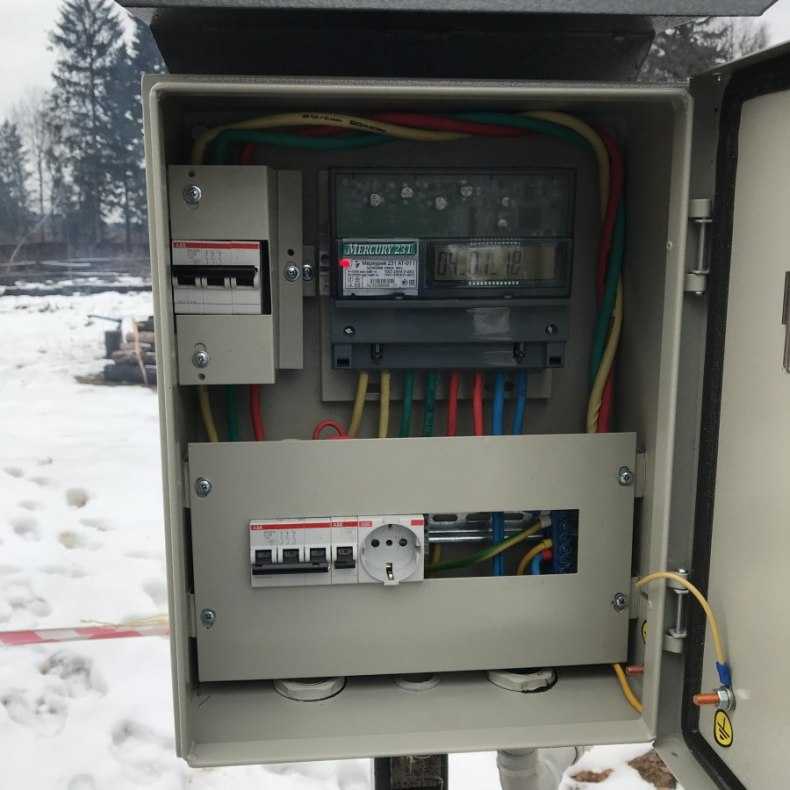

Подключение левой розетки снаружи дома

Чтобы определить место, наиболее подходящее для установки левой розетки, в первую очередь надо просмотреть весь путь, по которому провод подходит к электросчетчику. Здесь будут некоторые различия между частным домом и квартирой, хотя последний вариант является только частным случаем первого.

Если кабель идет под землей

Более простым способом является отключение вводного автомата на счетчике и обход всех розеток с индикатором напряжения. Если левая розетка на виду, то наличие в ней напряжения выдаст ее, как говорится, головой.

Еще одна оплошность, которую может допустить человек, монтирующий левую розетку – взять для нее не домашний ноль, а из заземления. В таком случае левое подключение определяется отключением ноля – искомая розетка, в отличие от всех остальных, будет работать.

Промокоды со скидками на светильники

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

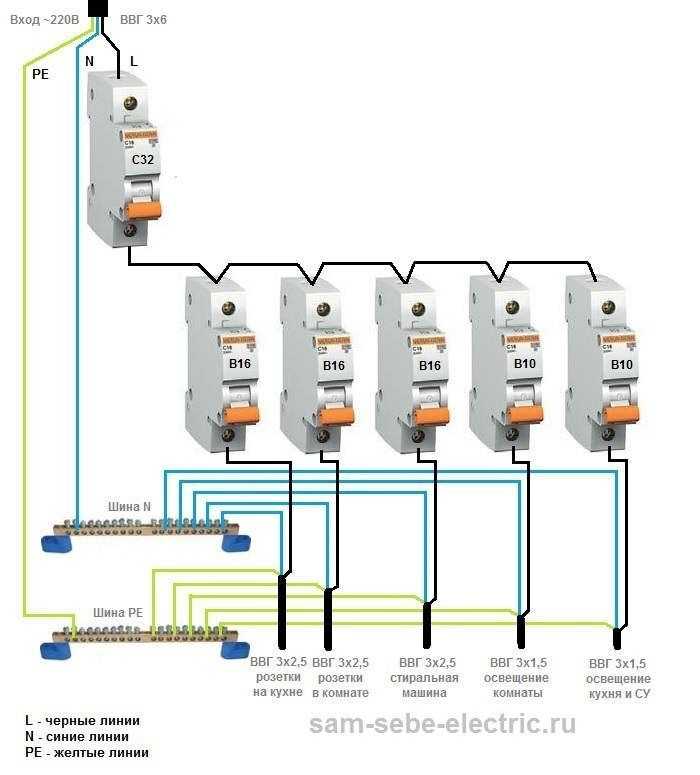

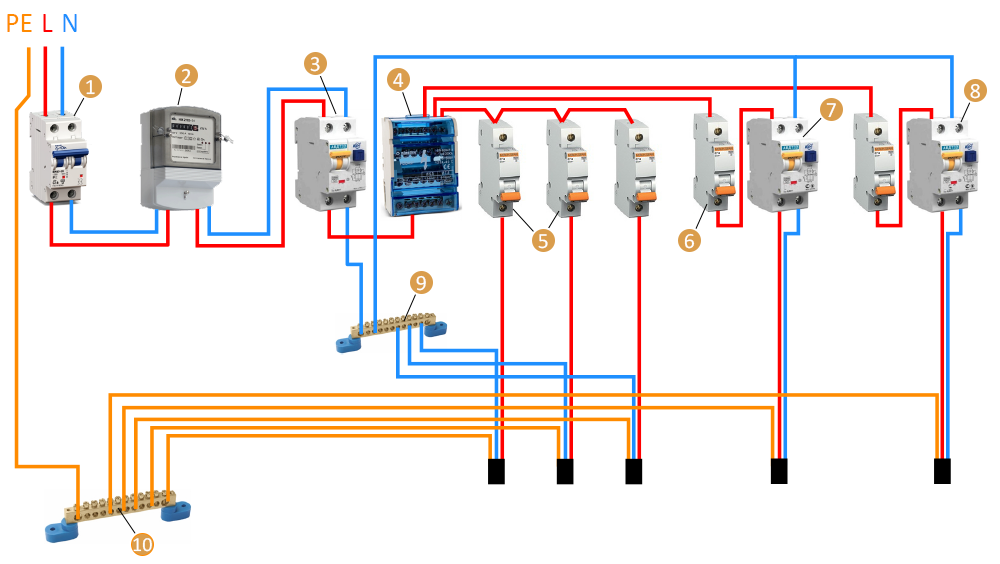

Подключение автоматов в щитке своими руками: схема и виды Поскольку производителей подобного измерительного оборудования довольно много, а выпускаемая ими продукция отличается огромным ассортиментом, то нумерация клемм и их назначение у образцов последних выпусков может отличаться от стандартной схемы. Спрашивайте, я на связи!

Подключение розетки с тремя фазами

Разъем используется для подачи питания на электрические приборы. Нередко используется подключение прямо на клеммы приборов.

Порядок действий:

1. Вскрываем розетку, вводим кабель.
2. Присоединяем жилы к контактам фаз, нуля и заземления. Присоединяем соответствующие цвета с выводами (A, B, C, L1, L2, L3). Голубой провод направляем к нейтрали, зелено-желтый – к PE.
3. Прокладываем кабель, закрепляем его во внутренней части розетки.
4. Загодя подготавливаем крепление розетки. Закручиваем винты.

В случае со стационарной электрической техникой используем неразрывное заземление. Для этого нам понадобится многожильный провод из меди. Сечение проводника должно быть таким же или превышать сечение жил силового кабеля.

На рисунке внизу показана схема подключения трехфазной розетки «Legrand».

Схема подключения трехфазной розетки «Legrand»

Вместе со штепсельными разъемами продаются вилки. Эти два элемента нужно покупать вместе, так как они должны подходить друг к другу. В противном случае можно купить несовместимые устройства.

Вилка подключается следующим образом:

1. Разбираем вилку, направляем в нее гибкий кабель.
2. Подключаем жилы фазы, нуля и защиты к штырькам.
3. Фиксируем кабель, закрываем вилку.

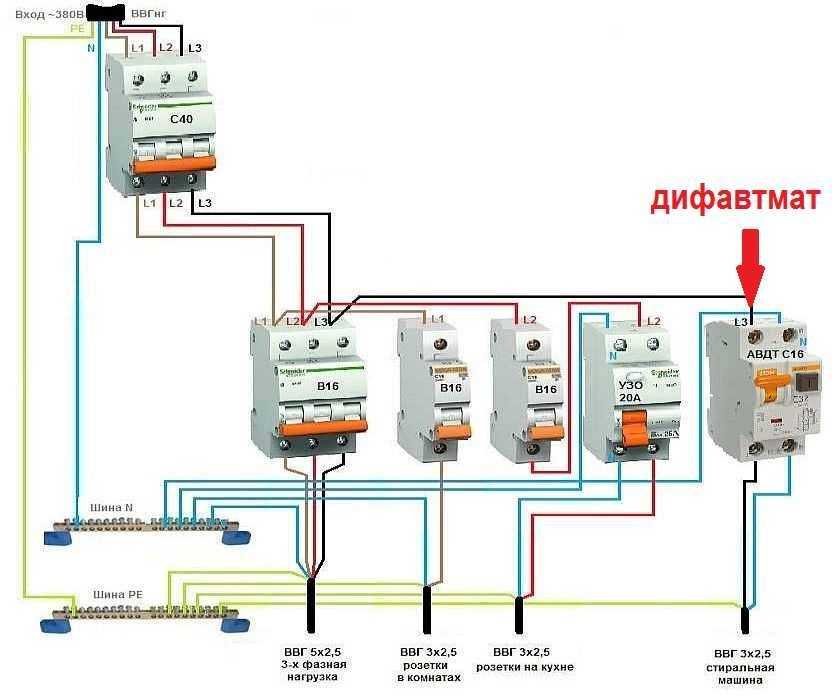

На рисунке внизу показано подключение розетки к автомату. В данном случае речь идет об отводе трехфазной линии к потребителю.

Главный ввод сети с тремя фазами указан на схеме в начале этой статьи. УЗО с утечкой 30 мА ставится на входе. Если выбрать больший уровень утечки тока, уровень защиты от тока будет недостаточным. Однако меньший показатель утечки приведет к частым срабатываниям устройства. Устройство защитного отключения подключается к автомату с четырьмя полюсами, а далее — к розетке.

Подключение трехфазной розетки к автомату

Гнезда могут располагаться в разных местах

Однако при этом важно соблюдать принцип: три фазы, нейтраль, земля

3-х фазные розетки позволяют подключать большое количество мощных электроприборов. При этом не следует забывать, что эксплуатация сети с напряжением 380 В связана с повышенной опасностью поражения током, а потому потребует дополнительных мер безопасности.

Что представляют собой автоматические выключатели

Автоматические включатели — это устройства, которые защищают электрическую проводку от возгорания

Важно отметить, что они предотвращают перегрев, но от электрического тока защищить не смогут

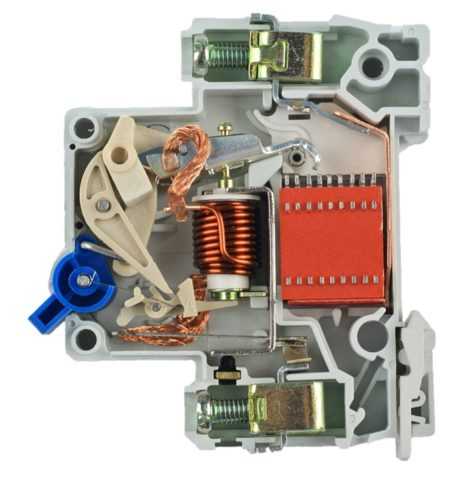

Устройство автомата

Зачастую автомат состоит из следующих элементов:

• Рукоять взвода (включает и отключает устройство, если возникает потребность в монтаже);
• Механизм включения;
• Контакты, соединяющие и разрывающие общую цепь;
• Зажимы (подключают к защитному устройству);
• Механизмы, которые работают по условию (биметаллические пластины, винты регулировки и др.);
• Дугогасительная камера.

Как устроен механизм отключения

Каждый автомат наделен определенным механизмом, способствующим разрыву цепи при повышении силы тока.

Работает он по одному из двух принципов:

• Электромагнитный;
• Тепловой.

По такому же принципу работают, например, электрические чайники, которые автоматически отключаются при вскипании воды.

Маркировки на автоматах

Каждая из моделей автомата обладает собственными обозначениями, которые нужны для правильной идентификации. Знать о маркировке необходимо, чтобы понимать, подходит ли устройство для задуманных вами целей.

• Логотип производителя. Марку компании можно отличить и по внешнему виду устройства, но для точности лучше проверить логотип.
• Вид устройства. Каждое устройство отличается своим коэфициентом чувствительности.
• Номинальный ток.
• Допустимый предел выключения.
• Схема.

Обозначение вида автомата

Буквы обозначают номинальный ток, который может подаваться на автомат данного типа.

Количество полюсов Число полюсов на каждый автомат должно соответствовать количеству фаз, протекающих через него.

Маркировка автомата и число полюсов (например, 3P, 4P) На корпусе автомата имеется обозначение, которое позволяет определить количество фаз и их напряжение. Обозначения на автомате В процессе подключения автомата необходимо обязательно учитывать эти обозначения.

Вариант с использованием перемычек

Данный вариант подключения розеток к одному автомату основан на использовании перемычек. Это простой и удобный способ, который позволяет подключить несколько розеток к одной группе автоматов.

Чтобы сделать подключение с использованием перемычек, необходимо выполнить следующие действия:

1. Установите требуемое количество автоматических выключателей в распределительном щитке. В данном случае нам понадобится один автомат для всех розеток.
2. Установите розетки по требуемым местам, где вы хотите их использовать.
3. Подсоедините провода к розеткам и автомату. Для этого используйте перемычки, которые соединяют выход автомата с входом розеток.
4. Закрепите все провода соответствующим образом и убедитесь, что подключение выполнено правильно.

Использование перемычек позволяет подключить все розетки к одному автомату, обеспечивая их работу от одного источника питания. Такой вариант удобен, когда требуется подключить несколько розеток в одной комнате или зоне.

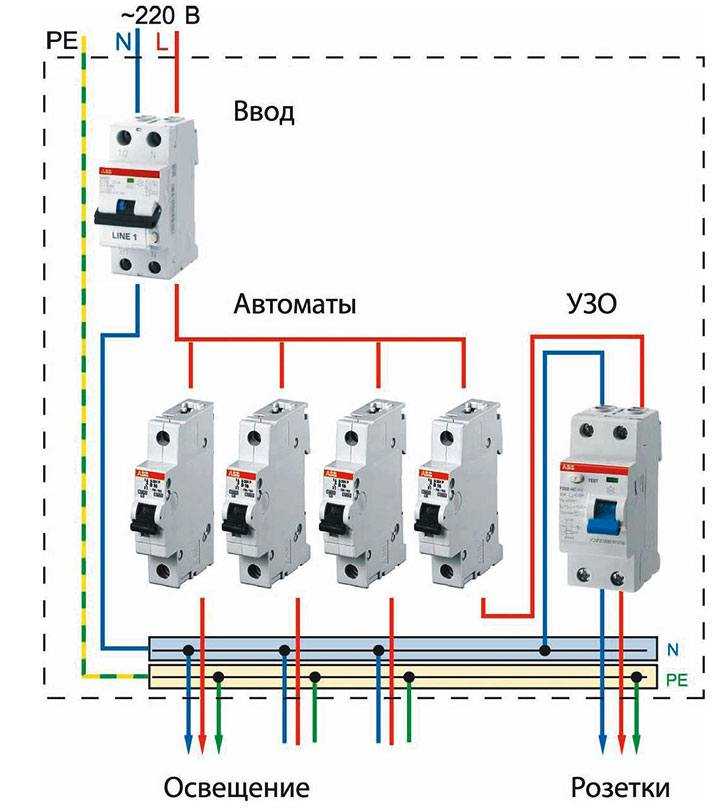

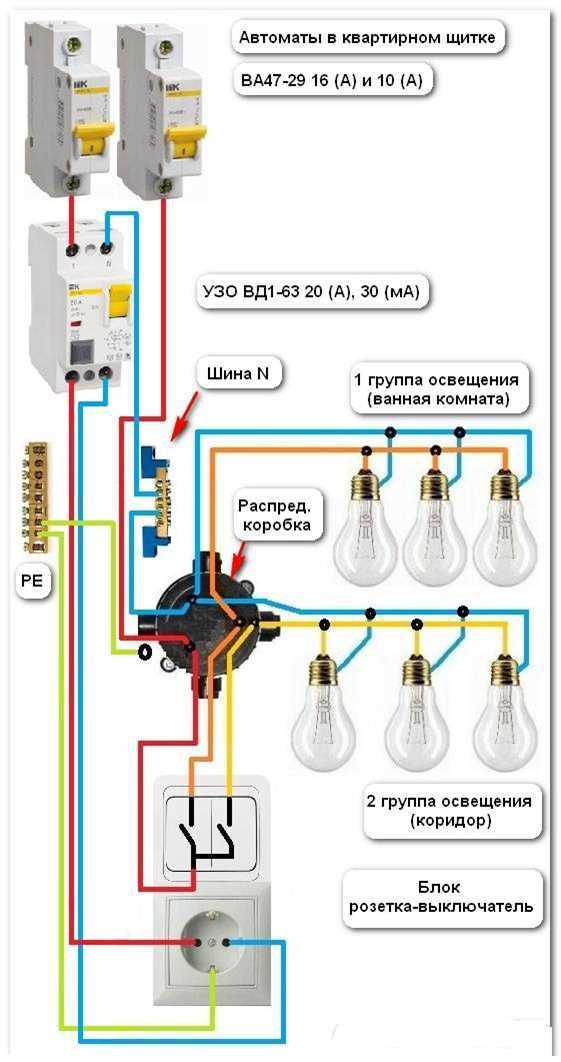

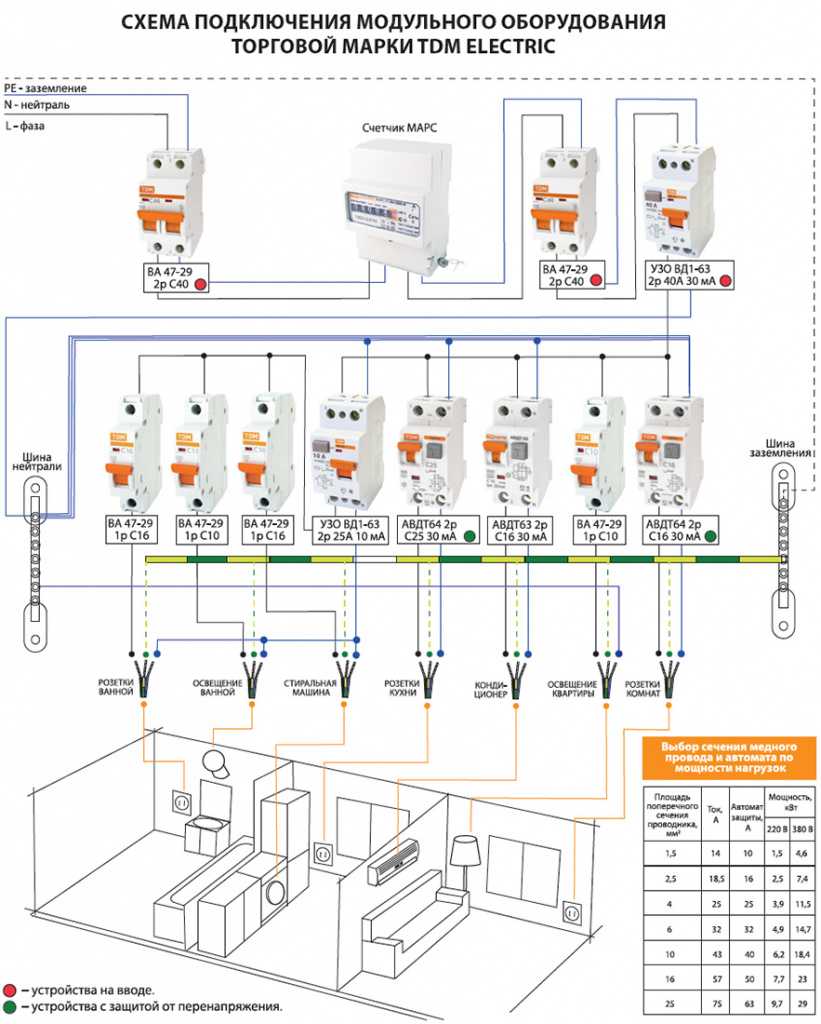

Правила подключения света и розеток на один автомат

Если вы планируете провести электроработы и подключить свет и розетки на один автомат, необходимо учитывать определенные правила и рекомендации. Правильное подключение сети позволит обеспечить безопасность и эффективное функционирование электроустройств.

Один из важных аспектов при подключении света и розеток на один автомат – это выбор сечения провода. Световые лампы требуют меньший ток, поэтому можно использовать провод с меньшим сечением. Для подключения розеток, где может использоваться большая нагрузка, необходимо выбрать провода с большими сечениями.

Важно помнить, что световые лампы и розетки должны подключаться к раздельным группам автоматической защиты. Это позволит избежать перегрузки и снизить вероятность пожара

Каждая группа должна быть подключена к отдельному автомату.

При подключении света и розеток на один автомат, необходимо также учесть количество и тип розеток. Если планируется использование большого количества розеток, то имеет смысл их разделить на несколько групп и подключить к разным автоматам. Такое распределение позволит предотвратить перегрузку и обеспечить стабильное электропитание.

Для обеспечения безопасности и правильной работы электрической сети рекомендуется использовать запасную линию электропитания на всякий случай. Она позволит подключить необходимые устройства при отключении основной линии или возникновении неполадок.

Важно помнить, что проведение электроработ должно производиться квалифицированным и опытным электриком. Неправильное подключение электрической сети может привести к аварийным ситуациям, пожарам или порче электроустройств

Поэтому лучше обратиться за помощью к специалисту, который сможет выполнить все подключения в соответствии с правилами и нормами безопасности.

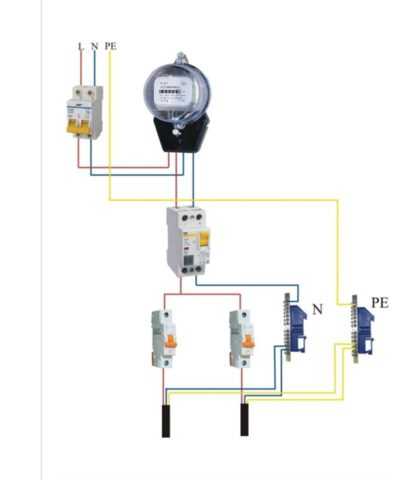

Порядок подключения автоматов – что нужно помнить всегда

Казалось бы, что может пойти не так при подключении однополюсного автомата?

Задача мастера – зачистить провод от изоляции, продеть его внутрь клеммы и затянуть ее! Однако у нас полно людей с руками, растущими не от туда, откуда следует.

Простите за такое откровенное возмущение, но иногда по-другому просто не скажешь. А иногда ошибки случаются и у профессионалов (это реже), так как все мы люди, можем болеть, уставать, быть заваленными проблемами и прочим, что будет нам мешать выполнять свою работу качественно.

Итак, что-то мы увлеклись. Давайте переходить к делу

Начнем мы с самого важного – правильности подключения автоматов в щитке. У такого выключателя идет два контакта, через которые он подключается к сети

Один из них подвижный, а второй неподвижный, располагаются они сверху и снизу устройства. Вы знаете, на какой из них необходимо подавать питание? Представьте себе, знает об этом очень мало людей, так как на «электрических» форумах постоянно ведутся споры на эту тему.

Мы не будем заниматься самоанализом и обратимся напрямую к ПУЭ, 7-е издание, пункт 3.1.6. Там говорится следующее. Если питание устройства одностороннее, то питающий проводник должен подключаться к неподвижному контакту.

Однако стоит заметить, что есть там оговорка в виде словосочетания «как правило», это немного сбивает с толку, как будто бывают случаи, допускающие исключение из этой рекомендации. Но пояснений больше никаких не прилагается.

Это же правило распространяется на все защитные устройства, диавтоматы и УЗО. Чтобы понять, где у автомата, какой контакт находится, нужно знать, как он устроен изнутри. Давайте погрузимся в мир электротехники чуть глубже и рассмотрим строение простого однополюсного автомата.

Не нужно быть инженером, чтобы заметить, что верхний контакт у такого автомата является неподвижным, а нижний – подвижным. Чтобы распознать типы контактов, вовсе необязательно разбирать устройство. Вы также можете воспользоваться маркировкой на его корпусе. Посмотрите следующий снимок.

Маркировка на выключателях других фирм может немного отличаться, но, в общем, там тоже все предельно понятно. На крайний случай, вы всегда сможете найти информацию в интернете, сделав запрос по конкретной модели. В целом, практически все современные однополюсные автоматы имею точно такое же расположение контактов, однако в этом нужно обязательно удостовериться.

Теперь давайте попробуем разобраться в вопросе с чисто техническим подходом. Итак, сверху или снизу?

• Назначение автоматического выключателя заключается в протекции подключенной к нему линии от коротких замыканий и перегрузок. Работает он так – при появлении в цепи сверхтоков происходит реакция теплового и магнитного расцепителей, которые находятся внутри корпуса устройства. При этом никакой разницы в том, с какой стороны подключен силовой кабель, нет, устройство будет срабатывать в любом случае.
• Это подтверждается тем, что некоторые производители, например, Hager или ABB допускают обратное подключение питания к автомату. Для этих целей на них специально установлены зажимы для гребенчатых шин.

• Тогда почему в ПУЭ указывается другая информация, не с потолка же они ее взяли? Данное утверждение установлено в общем порядке. Любой электрик с соответствующим образованием вам скажет, что перед выполнением работ необходимо снимать напряжение с оборудования, с которым предстоит работать. Когда мастер, выполняющий такую работу регулярно, подходит к щитку, он на интуитивном уровне, так сказать – машинально, считает, что фаза находится сверху. Отсоединив клеммы, он будет думать, что на нижних проводах напряжения нет.
• В итоге, если какой-то горе электрик, пусть будет дядя Ваня, при установке действовал не по такому принципу, то ситуация чревата несчастным случаем, иногда со смертельным исходом. Конечно, никто не освобождает электричка, тем более профессионального от необходимости знания техники безопасности, но все же изначально нужно делать так, как заведено стандартом. Это и безопаснее и быстрее по времени в итоге.
• Суть проблемы также кроется в том, что раньше у всех автоматов неподвижный контакт всегда был сверху, но сейчас, когда на рынках представлена продукция производителей разных стран, а, как видите, нет строгого регламента, попасться под руки может все что угодно. То есть, фактически, норма ПУЭ регламентирует не техническую часть, а «эстетическую», и от расположения контактов никак не зависит строение цепи подключения.

Если вы не согласны с данным утверждением, по попробуйте с технической точки зрения описать необходимость подключения питающего провода к любому из контактов. Нам, если честно, в голову ничего не приходит.

Другие варианты схемы

Если вам потребуется установить трёхклавишный выключатель и три группы светильников, соответственно в распределительную коробку придут три провода с трёх выходных контактов выключателя и три фазные жилы от осветительных приборов. Всего в коробке получится 5 скруток:

• Ноль питающей сети с нулевыми жилами розетки и светильника.
• Фаза питающей сети с фазными жилами розетки и выключателя.
• И три скрутки фазных проводов, отходящих от каждой клавиши выключателя и группы светильников.

В случае с защитным заземлением добавится ещё одна скрутка. Иногда бывает довольно проблематично уложить скрученные провода в распределительной коробке. Сейчас на рынке электротоваров можно подобрать варианты, специально предназначенные для размещения в них большого количества проводов и кабелей.

Вот так несложно подключается розетка и выключатель от одной распределительной коробки. Главное, попытайтесь разобраться в этой самой простой схеме. И тогда уже все дальнейшие электрические схемы будут вам понятны. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

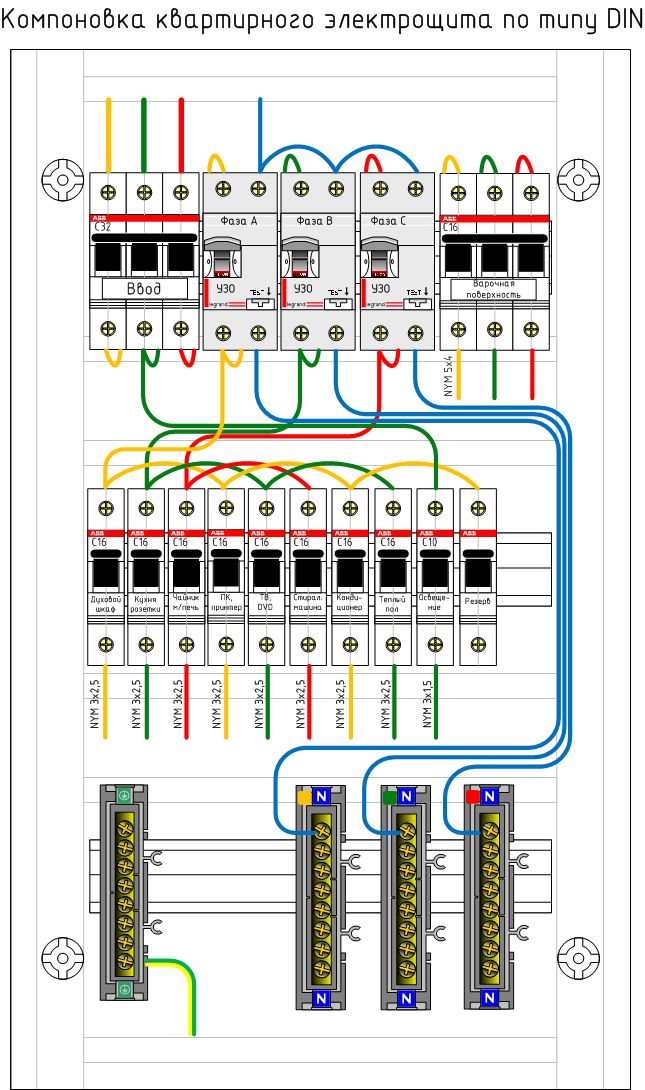

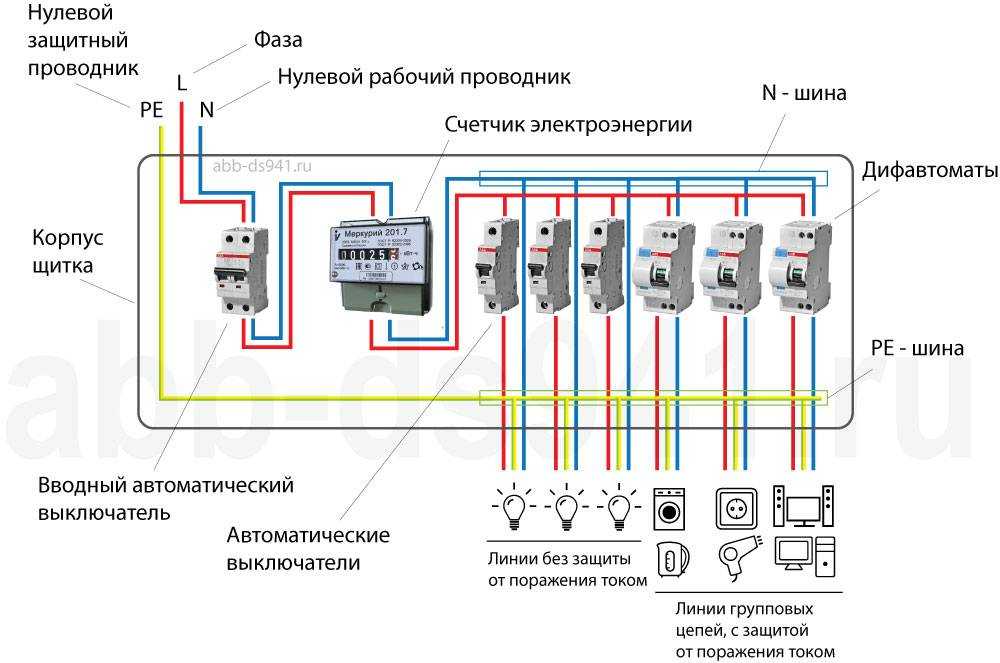

Как собрать электрощиток своими руками: выбор, установка автоматов, УЗО, фото, видео Чтобы исключить вероятность неприятных последствий, рекомендуется ознакомиться с наиболее распространенными ошибками при подключении автомата. Спрашивайте, я на связи!

Подключение лампочки

Для подключения лампочки через автомат необходимо выполнить следующие шаги:

1. Загрузите автоматический выключатель на панель распределения электропитания.
2. Подключите фазный провод к контакту автомата, обозначенному как Л.
3. Подключите нейтральный провод к контакту автомата, обозначенному как N.
4. Подключите провод от настенной розетки к контакту автомата, обозначенному как P.
5. Проверьте правильность подключения проводов, убедившись, что все контакты надежно закреплены.
6. Подключите провод от лампочки к настенной розетке. Убедитесь, что контакты надежно закреплены.
7. Установите лампочку в подходящую для нее лампу.

После выполнения всех указанных шагов, у вас будет подключена лампочка через автомат. Убедитесь, что все провода и контакты надежно закреплены, чтобы избежать обрыва электрической цепи или возгорания. В случае возникновения каких-либо проблем, обратитесь к специалисту.

Подключение света и розеток на один автомат: обзор и правила

При проведении электромонтажных работ в жилых и офисных помещениях часто возникает вопрос о правильном подключении света и розеток на один автомат. В данном разделе мы рассмотрим обзор данных правил и возможности для удобства и безопасности использования электрооборудования.

Первоначально стоит отметить, что такое подключение требует соблюдения определенных норм и правил, указанных в электротехническом регламенте. Основным критерием является безопасность эксплуатации электроустановок.

Одним из общепринятых правил является подключение света и розеток на разные автоматические выключатели. Такое решение позволяет более гибко управлять нагрузкой и обеспечивает независимость энергопотребителей.

Также возможно подключение света и розеток на один автомат

В этом случае важно соблюдать следующие правила:

1.

Мощность потребителей света должна быть меньше максимальной мощности, которую может обеспечить автоматический выключатель.

2.
Розетки должны быть подключены после выключателя света

Это позволяет избежать перегрузки сети при одновременном включении большого количества потребителей.
3.
Важно использовать качественный и надежный провод для электроподключения, чтобы избежать перегрева и возгорания.. Подключение света и розеток на один автомат может быть удобным решением, если правила и нормы соблюдаются

Однако стоит помнить о возможных ограничениях и рисках перегрузки электросети. Если вы не уверены в своих навыках или требуется сложная электропроводка, всегда лучше обратиться к профессионалам

Подключение света и розеток на один автомат может быть удобным решением, если правила и нормы соблюдаются. Однако стоит помнить о возможных ограничениях и рисках перегрузки электросети. Если вы не уверены в своих навыках или требуется сложная электропроводка, всегда лучше обратиться к профессионалам.

Схема подключения розеток в кабинете

В кабинете офиса или дома может понадобиться подключить несколько розеток к одному автомату, чтобы обеспечить подачу электроэнергии для различных устройств и приборов. Для корректного и безопасного подключения необходимо следовать определенной схеме, чтобы избежать перегрузок и повреждений электрооборудования.

Предлагаю рассмотреть основную схему подключения розеток в кабинете. Для этого можно использовать следующий алгоритм:

Определить количество и мощность устройств, которые будут подключены к розеткам. Это поможет рассчитать необходимую мощность автомата и сделать правильный выбор.
Установить автомат соответствующей мощности на основной электрощиток

Важно учесть, что общая мощность подключаемых устройств не должна превышать значение автомата.
Создать отдельную группу розеток, которую можно подключить к выбранному автомату. Для этого необходимо провести отводку от электрощитка до места, где будут установлены розетки.
Выбрать и установить розетки в соответствии с требованиями и нормами безопасности

Рекомендуется использовать качественные и сертифицированные розетки, чтобы предотвратить возможные проблемы и аварии. Кроме того, необходимо корректно подключить провода к розеткам, следуя инструкции производителя.
Произвести тестирование работы розеток. Проверить, что подключенные устройства работают стабильно и без перебоев. При необходимости, провести корректировку подключения или заменить некачественные розетки.

Схема подключения розеток в кабинете позволяет обеспечить электропитание для различных устройств и приборов, гарантировать их безопасную работу и избежать перегрузок. При необходимости, всегда стоит проконсультироваться с профессиональными электриками, чтобы убедиться в правильности подключения и избежать возможных проблем.

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

пайка

сварка с предварительной скруткой

Подробнее

опрессовка

зажим Wago

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Нюансы подключения к вводному автомату СИП

СИП — это изолированный самонесущий провод из алюминия, предназначенный для ввода электроэнергии в квартиру либо частный дом. Контактная пластина автомата выполнена из меди. Поэтому для соединения разных металлов (алюминия с медью) используют обжимные гильзы, а для дальнейшего подсоединения к выключателю — специальный гильзованный наконечник с медным покрытием в месте контакта.

Без такого наконечника нельзя подсоединять СИП к автоматическому выключателю, т. к. при окислении алюминия будет плохой контакт, что может стать причиной возгорания.

Порядок подключения СИП к выключателю:

• предварительно осуществляется зачистка провода;
• далее на открытую жилу плотно натягивают гильзованный наконечник, при этом сразу за гильзой должна начинаться изоляция провода;
• гильзу обжимают в двух местах гидравлическим прессом;
• на открытую часть гильзы натягивают термоусадочную трубку и прогревают её строительным феном;
• наконечник заводят в автомат, плотно затягивают контакт.

Рассмотренную технологию монтажа применяют для одно-, двух- и трёхфазных выключателей. Только в каждом отдельном случае используют разное количество наконечников.

Виды разъемов

Силовые розетки и вилки на 380 В подбираются исходя из нормативов безопасности. Ниже рассмотрим характеристики таких приборов, их достоинства и недостатки.

Силовые разъемы РШ-ВШ

Данная модель штепсельного типа относится к силовым разъемам с тремя фазами. Используется для подключения как бытовой, так и промышленной техники. Штепсельные соединения предназначены для сетей с напряжением до 380 В и номинальным током от 25 до 30 А. Применяются винтовые кабельные зажимы, благодаря которым контакты становятся особенно надежными. РШ-ВШ имеют карболитовые корпусы.

Контактная часть может быть плоской и выполняться в виде цилиндра. Также выпускаются комбинированные контакты. Применяются зажимы на пружинах, что увеличивает качество электрических соединений. Для защиты от детей применяются специальные пробки, прикрывающие розеточные гнезда.

Стоимость РШ-ВШ составляет примерно 100 рублей, что дешевле аналогичных конкурирующих моделей. Минусом РШ-ВШ является их цвет — он черный. Такой цвет далеко не всегда совпадает с дизайном помещения. Чаще всего РШ-ВШ используется в технических или подсобных помещениях, но разъем можно использовать и на кухне (к примеру, для подачи напряжения на электроплиту).

Силовые разъемы ССИ-125

Маркировка указывает на следующую информацию: силовой соединитель IEK стационарного типа для 32-амперного номинального тока. Разъем предназначен для пяти полюсов, трех фаз, земли и нейтрали.

Модификация эксплуатируется при напряжении до 380 В и относится к классу защиты IP44. Степень защиты свидетельствует о возможности использования ССИ-125 в условиях повышенной влажности.

Разъем фиксируется на стене при помощи дюбелей. На три фазы можно подключать любую технику, в том числе электрические двигатели, станки, насосное и котельное оборудование, тепловые пушки и электропечи. Мощность оборудования может находиться в промежутке между 63 и 125 А.

Клеммы защищаются сальниками. Фиксация каждой жилы осуществляется при помощи прижимных винтов. Это не слишком надежный вариант, поскольку во время прижатия винт слегка деформирует жилу. Поэтому рекомендуется использовать другой тип винтового соединения — с окольцовкой провода и с прижимной пластинкой.
