Коллекторныйспособ разводки
Если прокладываютразводку в санузле для индивидуального дома или просторной квартиры, применяется коллекторная схема водоснабжения. Она предусматривает подведение воды к каждому прибору в квартире независимо от других.
При разработке водоснабжения нужно не забыть ни один прибор, поскольку на каждый из них потребуется длинный обрез трубопровода и количество фитингов, чем при тройниковомварианте. Если разводка водоснабжения на этапе подготовки чертежей не учитывает один прибор, потребуется тратить дополнительное время и отправлять в магазин за необходимыми материалами. Разводку предусматривают для:
Разводка в квартире по данномутипу требует установки коллектора. Коллектор — это устройство, у которого предусмотрен один ввод и нужное количество выводов (количество подбирается в зависимости от количества подключаемых приборов). Устройство распределяет воду в трубопроводе так, что при одновременном включении нескольких приборов, скачков напора не происходит.
Хороший водопровод в квартире, облегчит вам жизнь
Коллекторная разводка воды характеризуется следующими положительными сторонами:
- Возможность отключения каждого прибора в отдельности без ущерба для остальных элементов водоснабжения и причинения неудобств жильцам дома или квартиры.
- Управление подачей воды к потребителям осуществляется из одной точки. Запорная арматура для водоснабжения, перекрывающая подачу воды к отдельным приборам, и коллектор располагаются в одном шкафу. При проектировании частного дома коллекторный узел (коллектор, регулирующие краны) располагают в отдельном помещении. Такая схема трубопроводов обеспечивает доступ к месту управления подачей воды без проблем и удобна при поломках.
- Коллекторная разводка обеспечивает стабильность давления жидкости в трубах.
Важно! Чтобы понять, к чему приводят перепады напора воды в трубопроводе, можно представить такую ситуацию, которая возможна при последовательномспособе подключения. Человек моется в душе, установив при этом комфортную для себя температуру воды. В это время другой жилец моет посуду и включает воду в мойке на кухне
В зависимости от того, какой кран был открыт на кухне, человек в душе может получить ожог (если на кухне открыт кран с холодной водой) или порцию ледяной воды (если открыт кран с горячей)
В это время другой жилец моет посуду и включает воду в мойке на кухне. В зависимости от того, какой кран был открыт на кухне, человек в душе может получить ожог (если на кухне открыт кран с холодной водой) или порцию ледяной воды (если открыт кран с горячей).
- Одинаковая температура жидкости при одинаковом открытии кранов в приборах.
- Коллекторная разводка предполагает минимальное количество соединений и отсутствие присоединений по длине трубопровода от стояка к прибору. Чем меньше мест нарушения целостности конструкции, тем большую надежность она обеспечивает. Разводка труб водоснабжения по коллекторномутипу уменьшает вероятность поломок и упрощает ремонт.
- Благодаря независимости каждого прибора установка нового или дополнительного оборудования производится без отключения общего водоснабжения квартиры или дома. На работу других потребителей проведение работ никак не влияет.
Совет! При монтаже распределительного узла рекомендуется выбрать коллектор с большим числом выводов, чем требуется на данный момент. Это позволит в дальнейшем при необходимости быстро подключить дополнительную технику без замены коллектора.
У разводки коллекторного типа выделяют и недостатки. К ним относят:
- большой расход материалов на выполнение работ (при последовательной схеме потребуется две трубы — для горячей воды и для холодной, а при коллекторной количество изделий равно числу подключаемых приборов умноженному на 2);
- увеличение материальных расходов из-за протяженности трубопровода;
- сильная зависимость стоимости от количества фитингов;
- трудозатраты на монтаж;
- для размещения коллектора и трубопровода потребуется много места (это проблематично при скромных размерах санузлов);
- необходимость обустройства шкафа для коллекторного узла.
Проблемы с такой схемой возникают на стадии установки, а в процессе эксплуатации она удобна. С тройниковой схемой дело обстоит иначе: она проста в монтаже, но вызывает проблемы при эксплуатации.
Шаг 1: Подготовка необходимых инструментов
Перед тем, как приступить к соединению коллектора с полипропиленовой трубой, вам потребуется следующий набор инструментов:
- Резак для полипропиленовых труб: обеспечивает ровный и аккуратный разрез трубы.
- Эберспейт: используется для снятия фаски с трубы и удаления остатков материала.
- Наждачная бумага: используется для шлифовки концов трубы и коллектора, чтобы обеспечить лучшую адгезию.
- Кисточка и чистящее средство: необходимы для удаления пыли и грязи с поверхностей трубы и коллектора перед соединением.
- Специальный клей для полипропиленовых труб: обеспечивает надежное сцепление между трубой и коллектором.
Убедитесь, что все инструменты находятся в исправном состоянии и подготовлены к использованию перед началом работы.
Тонкости монтажа

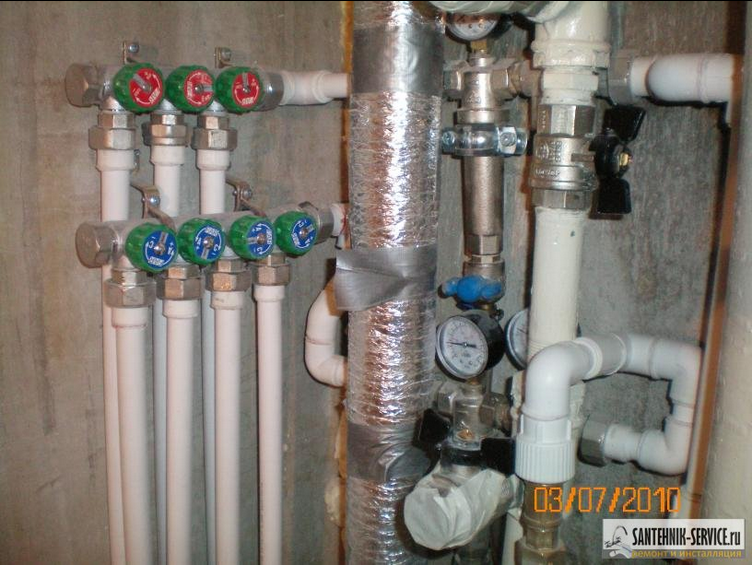

Смонтированный коллектор
После того, как будет готова гребенка, можно приступить к монтажу.
Для этого предварительно необходимо составить подробный план, в котором будут отмечены места монтажа радиаторов (если монтируется система отопления) или расположения канализации (при монтаже водопроводной системы).
Если планируется замена старой системы на новую, не стоит изобретать что-то новое, а прокладывать конструкцию по тому месту, где она была проложена ранее.
Если же работы будут проводиться в новом здании, необходимо воспользоваться помощью специалистов, которые разработают такую схему, где учитываются все особенности планировки помещения, тип системы и все другие факторы и показатели.
Трубы предварительно необходимо нарезать на отдельные куски, длина которых соответствует указанной на составленной схеме. Сделать это можно при помощи ножниц по работе с полипропиленом. После отрезания концы труб нужно зачистить.
В конструкции паяльника есть насадки из тефлона, которые на протяжении 10 – 15 минут должны нагреться до температуры 260 – 280 градусов. Конец одной трубы насаживается на тефлоновую насадку, разогретую до определенной температуры, и выдерживается на ней 10 – 20 секунд.
После этого нужно быстро снять трубу и плотно соединить ее с концом другой трубы. Несмотря на то, что эта процедура требует некоторых усилий, все движения должны быть плавными и точными. Если при соединении трубы будут проворачиваться, это может нарушить прочность и герметичность соединения.

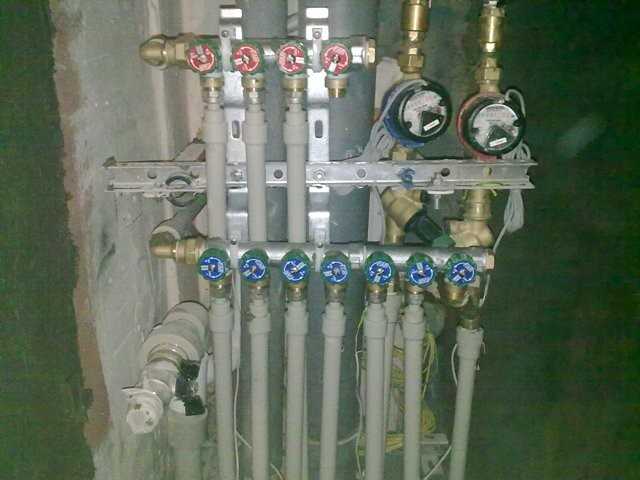

Коллектор в загородном доме
Сначала проводится соединение (пайка) всех небольших элементов и отрезков труб, а затем можно приступать к присоединению в одну систему и коллектора полипропиленового с кранами, изготовленного своими руками.
После того, как вся система будет собрана в одно целое, рекомендуется выждать около часа для того, чтобы дать полностью всем швам остыть и максимально плотно присоединиться.
Наступает время для решающего этапа – проверка системы трубопровода на прочность.
Для этого необходимо заполнить всю систему водой, нагреть ее до максимума и выждать приблизительно 24 часа.
Главное преимущество коллектора из полипропилена в том, что он прост в использовании и обладает длительным сроком эксплуатации. Весь процесс может показаться сложным и длительным, но при соблюдении правил и поэтапности выполнения работ, учитывая все параметры и факторы, конструкция с вмонтированной гребенкой из полипропилена окупит все ожидания, вложения и старания. В крайнем случае, можно воспользоваться помощью специалиста.
О самодельном коллекторе для отопления можно посмотреть на видео:
Дом
Полипропилен: особенности материала для трубопроводов
Пайка полипропиленовой трубы
Использование труб из полимерных материалов для организации трубопроводов холодной или горячей воды, а также отопления обусловлено рядом качеств пластиков и изделий из них. Распространенный материал для водопровода — полипропилен (PP) — имеет ряд преимуществ:
- характеристики температуры/давления
- легкость по сравнению с металлическими трубами;отсутствие коррозии
- возможность добавления армирующего слоя
- повышающего тепловую стойкость и максимальное давление потока жидкости
- несложный метод соединения между собой, а также с металлическими трубами и сантехническими приборами;стоимость
На рынке присутствует широкий ассортимент фитингов и крепежей, позволяющий организовать водопровод или отопительную систему с поворотами, ответвлениями или соединениями с изделиями из других материалов.
Элементы полимерных трубопроводов
Принимая решение использовать для внутриквартирной разводки изделия из полипропилена, следует помнить об особенностях материала:
- РР-трубы нельзя гнуть, на каждом повороте магистрали необходимо приваривать соединительный элемент
- тонкие изделия могут деформироваться при высокой температуре (выше +95С), следует внимательно изучать маркировку и технические характеристики
- полимер при попадании прямых солнечных лучей меняет цвет (желтеет)
- изделие может треснуть от механического воздействия (удара молотком или падения тяжелого предмета)
Помимо труб из полимерного материала без добавок на рынке присутствуют усиленные, обладающие повышенной прочностью.
При температуре жидкости более +95С и напоре от 20 атм срок жизни РР-трубы значительно сокращается.
Армированные PP-трубы
Армированные трубы из полипропилена на срезе
Для повышения прочности изделий из полипропилена в них добавляют тонкий слой укрепляющие материалы. Цель армирования — снизить линейное расширение и деформацию при эксплуатации с горячей водой. Для укрепления используют:
- Алюминиевую фольгу
- Стекловолокно
Армирующий слой может располагаться снаружи или между слоями пластика
Важной особенностью изделия, армированного алюминием, является риск коррозии укрепляющего слоя, если в процессе сварки он не будет зачищен и вступит в контакт с горячей жидкостью. Чтобы спаять такие трубы используют предварительную обработку, при которой срезается слой фольги
Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)
Типы коллекторов
Первый тип — это однострочный коллектор. Он имеет всего одну линию для подключения труб. Чаще всего такой коллектор используется в системах с одним термостатическим вентилем, где требуется регулировка температуры в каждом отдельном помещении.
Второй тип — это двухстрочный коллектор. Он имеет две линии для подключения труб и позволяет создавать раздельный контур для горячей и холодной воды. Такой коллектор часто применяется в системах водоснабжения.
Третий тип — это трехстрочный коллектор. Он имеет три линии для подключения труб и используется в системах отопления для разделения на три контура с разными температурами.
Четвертый тип — это многострочный коллектор. Он имеет больше трех линий для подключения труб и позволяет создавать более сложные системы с большим количеством контуров и разветвлений. Такие коллекторы могут использоваться как в системах отопления, так и в системах водоснабжения.
Выбор типа коллектора зависит от конкретных задач и требований системы. Для правильного подключения полипропиленовых труб к коллектору необходимо учитывать все особенности и рекомендации производителя.
В каких случаях приемлема коллекторная система отопления
Стандартного решения при составлении схемы коллекторной системы нет, общепринятые стандарты планировки тоже отсутствуют. Подбором оборудования должны заниматься специалисты, учитывая конкретные задачи, которые требуется решать.
Не следует игнорировать мнение специалистов: такая система не может быть рекомендована для отопления в многоэтажных домах.
Варианты отопительной системы в многоэтажных домах
Проблема в том, что отопление в квартире обеспечивается подачей теплоносителя как минимум двумя стояками. Обязательное же условие рассматриваемой системы — подключение всех радиаторов к одному стояку.
Оставив один источник поступления тепла, потребуется перекрыть остальные, т.е. заварить их. Вся нагрузка сосредоточится на оставленном стояке, при этом в пределах конкретно взятой квартиры произойдет образование замкнутой гидравлической цепи.
Все находящиеся на верхних этажах радиаторы будут отрезаны от централизованной системы отопления и теплоноситель в них поступать не будет. Естественно, жильцы верхних этажей выразят недовольство и будут требовать в принудительном порядке восстановления прежних коммуникаций.
Подготовительные работы
Перед тем, как сделать коллектор отопления распределительный своими руками, необходимо запастись инструментами и выполнить ряд расчетов – определить длину гребенки, число контуров теплоснабжения и внутреннее сечение подключаемых патрубков
Важно чтобы в конструкции был соблюден гидравлический баланс. Для этого надо удостовериться, что пропускная способность патрубков коллектора соответствует сумме таких же характеристик подключаемых контуров
Это является залогом надежности и долговечности коллектора.
Корректный расчет коллектора отопления можно провести самостоятельно с помощью специальных программ, или же воспользовавшись услугами теплотехников. Стоит отнестись к расчетам щепетильно, поскольку их корректность определит правильность сборки коллектора.
После проведения расчетов собственнику дома стоит заготовить комплектующие детали:
- краны со штоком;
- расходомеры;
- запорно-регулирующая арматура ;
- трубы с различным диаметром.
Также процесс самостоятельного изготовления коллектора предусматривает наличие определенного инструмента для работы:
- строительный уровень;
- сварочный аппарат;
- болгарка;
- расходные материалы для пайки;
- защитная экипировка (очки, перчатки, спецовка).
Разводка в доме
Рядом устанавливаются основные потребители: смесители, душ, унитаз, техника для стирки и мойки. Гостиная, спальни и другие комнаты в воде не нуждаются.
В своем жилище монтаж водопровода из полипропиленовых труб, как правило, выполняется по последовательной схеме. Поэтому труб понадобится немного.
Холодная и горячая линии
В частном доме или квартире к одной линии подключаются умывальник, мойка, душ, бачок унитаза, биде. Для этого пускают питающий трубопровод и около каждого потребителя ставят тройник с ответвлением. Выглядит это так.
Дополнительной запорной арматуры по правилам монтажа полипропиленовых труб не требуется. Достаточно общего перекрывного крана на входе в дом. Ведь замена смесителей или прокладок в них – дело нечастое.
Бачок унитаза можно подключить к любой ближайшей трубе. Таковой часто оказывается ветка подачи воды к смесителю ванной комнаты.
К стиральной и посудомоечной машинам нужно прокладывать отдельную линию и ставить для них перекрывной кран.
Как монтировать полипропиленовые трубы? Они крепятся при помощи кронштейнов, называемых «клипсами». Для дома достаточно труб с наружным диаметром 20 мм.
От котла или бойлера начинается горячий водопровод и ведется параллельно холодной линии. Но он более короткий, ведь некоторые потребители не нуждаются в подводе горячей воды, например, бачок унитаза.
Еще одна схема
Описанная выше схема монтажа труб из полипропилена является оптимальной для частного дома (как сделать водоснабжение в частном доме из скважины). Ведь члены семьи, как правило, не включают все потребители одновременно. Поэтому напора воды хватает.
Но существует другая модель разводки: через коллектор. Она показана на рисунке. Выгода ее в том, что даже при большом расходе воды она подает одинаковое давление ко всем потребителям.
Но здесь хорошо видно, что к ванне можно подать воду от умывальника, продлив трубу и используя тройник, а затем таким же способом дойти до унитаза и биде.
Линия потребителей укоротилась бы вдвое. Поэтому коллекторный вид разводки неэкономичен по количеству используемого материала. Он оправдывает себя лишь в общежитиях и других густозаселенных помещениях.
Подключение второго этажа
Когда в доме есть второй этаж, то, как правило, его используют для спален. Поэтому туда вести водопровод из полипропиленовых труб нерентабельно. Система станет неоправданно громоздкой. Удлинится трубопровод. Насос потребуется мощнее, а гидроаккумулятор – объемнее.
Если же вы решились установить на верхнем этаже умывальник или унитаз, то отдельный стояк делать необязательно, Подключить их можно так же, как остальные потребители. Отличие лишь в том, что ветка от тройника питающей линии будет длиннее обычной.
Это можно частично компенсировать более тонкой трубой: 16 мм. Чтобы сократить длину, заведите ее на второй этаж в месте расположения умывальника (бачка унитаза), а не через угол помещения.
Стояк делается, если на верхнем этаже размещается полноценная вторая линия потребителей, где есть кухня, душевая комната, туалет, прачечный уголок. Такое практикуется, когда в доме проживает несколько семей.
Как правило, стояк является продолжением входящего от источника в жилище трубопровода. Диаметр его выбирается на размер больше, чем питаются потребители. Используемые наружные диаметры для дома (в мм) – 16, 20, 25, 32, 40. Если к кранам и душу подходят трубы 20 мм, то входной трубопровод и стояк должен иметь диаметр 25 мм.
Подготовка к монтажу ПП труб
Чтобы осуществить монтаж ПП труб, важно тщательно изучить схему системы водоснабжения и обогрева, подготовить ряд инструментов и ознакомиться с пошаговой инструкцией. Все работы выполняются в несколько этапов
Все работы выполняются в несколько этапов.
Этап 1 составление проекта
Перед закупкой материалов для монтажа труб своими руками нужно составить схему их подключения. Для связывания батарей с контуром отопления используют следующие методики:
- Проточная.
- Монтаж с нерегулируемым байпасом.
- Монтаж с вентилями.
- С трехходовым клапаном.
Еще домашний водопровод может отличаться схемой разводки. Сегодня используют две технологии монтажа полипропиленовых труб:
- Параллельная. Выполняется по такому принципу: на входе системы водоснабжения устанавливают коллектор, напоминающий флейту. С его помощью можно создавать ряд отводов в любом удобном направлении.
- Тройниковая (считается традиционным решением).
От каждого отвода протягивают отдельную трубу. Плюсом этой системы является одинаковый уровень давления во всех точках разбора жидкости, а минусом — необходимость использования большого количества труб. При этом, если один элемент будет поврежден, остальные детали будут работать без сбоев.
Последняя схема называется последовательной и заключается в прокладывании единой трубы для всей сантехники. Дальше от нее проделываются отводы посредством тройника.
Этап 2 подготовка инструментов
Работа с полипропиленовыми трубами предусматривает применение специального инструмента. Стоимость всех приспособлений будет варьироваться от 5 до 10 тыс. руб. Базовый набор состоит из:
- Сварочного оборудования или паяльника для работы с полипропиленом.
- Ножниц для нарезки труб.
- Шейвера для удаления покрытия из алюминия.
- Калибратора,с помощью которого можно будет следить за диаметром всех составляющих.
- Деталей для прогревания элементов спайки.
| Фотография инструмента | Название |
|---|---|
| сварочный аппарат, для работы в домашних условиях рекомендуется использовать агрегаты, предназначенные для сварки труб ПП небольшого и среднего диаметра — до 63 мм. | |
| Труборез — идеальное устройство для отсечения полипропилена. | |
| Шейвер — предназначен для удаления слоя армировки. | |
| Торцеватель нужен для качественной стыковки трубы | |
| Маркер для разметки труб. | |
| При помощи строительного уровня и карандаша нарисуйте на стене направление труб | |
| Рулетка — один из главных инструментов в стройке. | |
| Обезжириватель нужен для удаления нечистот с поверхностей сварочных стыков. |
Кроме того, необходимо найти разводной ключ, рулетку и маркер. Если конструкции из ППР и монтаж трубопроводов внедряются один раз, лучше попросить инструментарий у друзей или взять их в аренду.
Этап 3 выбор полипропиленовых фитингов
Чтобы осуществить прокладку водопровода из полипропиленовых труб своими руками и совместить их с домашней сантехникой, следует приобрести специальные ПП-фитинги. Среди них:
- Переходники.
- Отводы ниппельного типа.
- Соединяющие муфты.
- Тройники.
- Заглушки.
- Крестовины.
- Шаровые краны.
- Хомуты.
Поскольку качество изготовления фитингов может отличаться, необходимо подбирать их с учетом особенностей трубы.
Этап 4 выбор схемы соединения
Для разводки водопровода в квартире полипропиленом, следует найти схему соединения. Специфика пайки может отличаться для труб разного диаметра. Одинаковые по толщине трубы соединяются встык, а разные — с помощью раструбного метода. Он подразумевает собой стык одной части трубы в расширенный фитинг.
1. Верхний шаровой кран на полотенцесушитель. 2. Шаровой кран на перемычку. 3. Нижний шаровой кран на полотенцесушитель. 4. Основной кран на горячую воду. 5. Фильтр — «Грязевик» 6. Счётчик. 7. Фильтр тонкой очистки. 8. Редуктор давления. 9. Коллектор. 10. Основной кран на холодную воду.
Соединение ПП изделий бывает разъемным или неразъемным. В первом случае к концам деталей припаиваются резьбовые фитинги. При неразъемном монтаже сливаются две конструкции из полипропилена.
Перечень инструментов и материалов
Перед тем как приступить к соединению полипропиленовой трубы с коллектором, вам понадобятся следующие инструменты и материалы:
1. Паяльник для полипропилена — используется для нагревания труб и фитингов перед соединением.
2. Нож для полипропилена — необходим для обрезки труб, чтобы получить нужную длину и удалить лишние элементы.
3. Запальный ключ — используется для подключения труб и фитингов к коллектору.
4. Изолирующая лента — применяется для улучшения герметичности соединения и защиты от протечек.
5. Специальный клей или герметик для полипропилена — необходим для надежного соединения труб и фитингов.
6. Полипропиленовые трубы и фитинги — основные материалы, которые будут использоваться в работе.
Убедитесь, что вы имеете все необходимое оборудование и материалы перед началом работы, чтобы избежать проблем и сделать соединение правильно.
Типы труб для водоснабжения
Основные типы труб, используемых при организации водоснабжения:
- Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
- Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
- Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
- Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
- Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
- Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.
При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.
