Силовые трансформаторы: диагностика, испытания, ремонт

Что делает трансформатор

У трансформатора много полезных и важных функций:

Передает электричество на расстояние. Он способен повышать переменное напряжение. Это помогает передавать переменный ток на большие расстояния. Так как у проводов тоже есть сопротивление, от источника тока требуется высокое напряжение, чтобы преодолеть сопротивление проводов. Поэтому, трансформаторы незаменимы в электросетях, где они повышают напряжение до десятки тысяч вольт. Еще возле электростанций, которые вырабатывают электрический ток, стоят распределительные трансформаторы. Они повышают напряжение для передачи их потребителям. А возле потребителей стоит понижающий трансформатор, который уменьшает напряжение до 220 В 50 Гц.

Питает электронику. Трансформатор — это часть блока питания. Он понижает входное сетевое напряжение, которое затем выпрямляется диодным мостом, фильтруется и подается на плату. По сути, он используется практически в любом блоке питания и преобразователе.

Питает радиолампы и электронно-лучевые трубки. Для радиоламп нужен большой спектр напряжений. Это и 12 В и 300 В и др.

Для этих целей и делают трансформаторы, которые понижают и повышают сетевое напряжение. Это делается за счет разных обмоток на одном сердечнике. Разновидностью ламп являются электронно-лучевые трубки (ЭЛТ). Они используются в электронных микроскопах, где с помощью пучка электронов можно получить детальные изображения микроскопических поверхностей. Для них нужны высокие напряжения, порядка нескольких десятков тысяч киловольт. Это нужно для того, чтобы в вакуумной трубке можно было разогнать пучок электронов до больших скоростей. Электрон в вакууме может повышать скорость своего передвижения за счет повышения напряжения. И здесь, кстати, используется импульсный трансформатор. Он повышает напряжение за счет работы ШИМ (широтно-импульсной модуляции). Такие трансформаторы называются строчными (или развертки).

Это название неспроста, так как такой трансформатор выполняет функцию строчной развертки. По сути кинескоп — это и есть электронно-лучевая трубка. Поэтому, для работы телевизоров, где используется кинескоп, нужен строчный трансформатор.

Согласует сопротивления. В усилителях звука согласование источника и потребителя играет важную роль. Поэтому, есть согласующие трансформаторы, которые позволяют передать максимум мощности в нагрузку. Если бы не было такого трансформатора, то лаповые усилители, которые были рассчитаны на 100 Вт, выдавали бы менее 50 Вт в нагрузку.

Например, выход усилителя 2 кОм, а трансформатор согласует сопротивление и понижает напряжение для щадящей работы динамиков. А на его вторичной обмотке сопротивление всего несколько десятков Ом.

Для безопасности. Трансформатор создает гальваническую развязку между сетью и блоком питания. Это последний рубеж безопасности в блоке питания, если что-то пойдет не так. Будет время для срабатывания предохранителя. Или же катушки и магнитопровод расплавятся, но потребителю не дадут сетевую нагрузку. Он физически не связан с сетью 220 В. Связь есть только с помощью магнитного поля (взаимоиндукции). И если трансформатор рассчитан на 100 Вт, то он сможет выдать только 100 Вт.

Поэтому, потребитель будет защищен от опасных высоких токов. Именно из-за этого бестрансформаторные блоки питания считаются опасными.

Деталь оружия. В электрошокерах используются высокие напряжения. И их помогает форматировать высоковольтный трансформатор. А еще он используется в некоторых схемах Гаусс пушки.

Текущий ремонт с сухим типом охлаждения

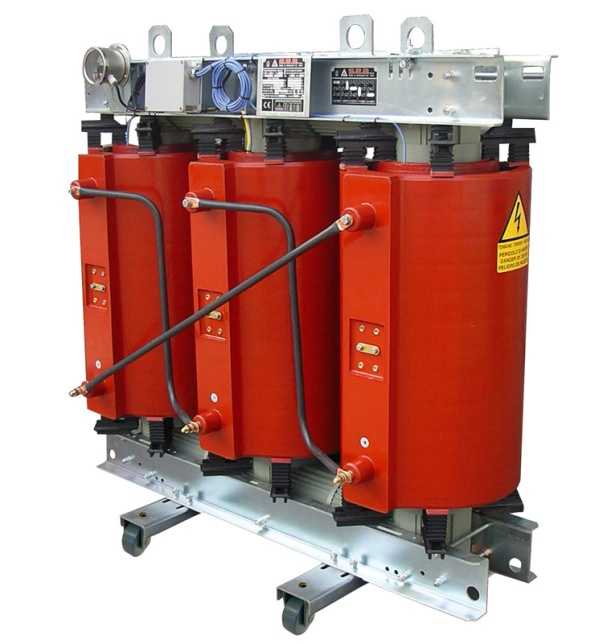

Оборудование с сухим типом охлаждения имеет литую изоляцию. Оно простое в применении, не капризно. Техобслуживание подобного прибора выполняется по установленному регламенту. Его пункты зависят от условий окружающей среды и эксплуатации. Процесс выполняется по следующей схеме:

Раз в полгода нужно проверять охладительную систему. Если в конструкции установлены вентиляторы (принудительная вентиляция), качество их работы необходимо оценить

Важно определить работоспособность температурного контроллера.
Поверхность прибора очищается от различных загрязнений. Эту процедуру проводят раз в квартал или полгода

Если окружающая среда имеет высокий уровень загрязнённости, очистку проводят чаще.
Раз в год исследуется корпус на наличие трещин. При необходимости их следует сразу же устранить.
Проверяется целостность изоляции, защиты металлических элементов конструкции. Осмотр выполняется раз в год.
Фиксация обмотки должна быть крепкой. Её проверяют при техосмотре. Если будут выявлены повреждения в обмотке литого вида, её полностью меняют.

Уход за сухим типом устройств требует меньше сил и времени. Это объясняется отсутствием в системе жидкости, состояние которой нужно постоянно контролировать. Масляные разновидности необходимо исследовать тщательнее.

Publication	Publication Date	Title
RU2711589C1 (ru)	2020-01-17	Способ управления напряжением трансформатора под нагрузкой и устройство для его реализации
US3944888A (en)	1976-03-16	Selective tripping of two-pole ground fault interrupter
US9984833B2 (en)	2018-05-29	Switching system with preselector
RU2752000C1 (ru)	2021-07-21	Способ изменения коэффициента трансформации силового трансформатора
RU2711587C1 (ru)	2020-01-17	Способ управления напряжением трансформатора под нагрузкой и устройство для его реализации
RU2661339C2 (ru)	2018-07-16	Устройство для стабилизации параметров электрической сети
JPH11155135A (ja)	1999-06-08	Ｃａｔｖ用電源供給装置
RU2752865C1 (ru)	2021-08-11	Способ управления напряжением трансформатора под нагрузкой
RU2682852C1 (ru)	2019-03-21	Способ управления фазоповоротным устройством
RU2761173C1 (ru)	2021-12-06	Устройство управления напряжением трансформатора под нагрузкой
Gajić et al.	2010	Using IEC 61850 analogue goose messages for OLTC control of parallel transformers
RU2761174C1 (ru)	2021-12-06	Способ управления режимами работы регулятора напряжения трансформатора под нагрузкой
RU182064U1 (ru)	2018-08-02	Устройство симметрирования напряжения в трехпроводной высоковольтной сети
RU2697856C1 (ru)	2019-08-21	Установка для испытания трансформаторов
SU989541A2 (ru)	1983-01-15	Источник переменного тока
SU961029A1 (ru)	1982-09-23	Устройство дл защитного отключени потребителей в трехфазной электрической сети переменного тока
RU2772263C1 (ru)	2022-05-18	Устройство переключения витков обмотки трансформатора 6(10)/0,4 кВ
RU2748588C1 (ru)	2021-05-27	Устройство управления напряжением трансформатора под нагрузкой
SU696430A1 (ru)	1979-11-05	Устройство дл регулировани напр жени трансформатора под нагрузкой
RU2179358C1 (ru)	2002-02-10	Способ дистанционно-фазной защиты трехфазной электрической установки и устройство для его реализации
SU1152013A1 (ru)	1985-04-23	Устройство дл контрол и управлени рассредоточенными объектами
RU2124260C1 (ru)	1998-12-27	Система электропитания комплекса корабельной радиоэлектронной аппаратуры
US926243A (en)	1909-06-29	System of electric-circuit control.
SU1032522A1 (ru)	1983-07-30	Устройство дл автоматического регулировани напр жени на шинах подстанции
SU744840A1 (ru)	1980-06-30	Устройство дл автоматического регулировани напр жени в сет х с двухсторонним питанием

Разновидности

Существует несколько разновидностей ремонта силового оборудования. Если требуется произвести обслуживание габаритного прибора высокой мощности, например, 1600 кВА, 2500 кВА, 6300 кВА и т. д., без особых навыков не обойтись. Специальное оборудование может осмотреть и устранить неисправности только квалифицированный профессионал.

Различают следующие виды ремонта:

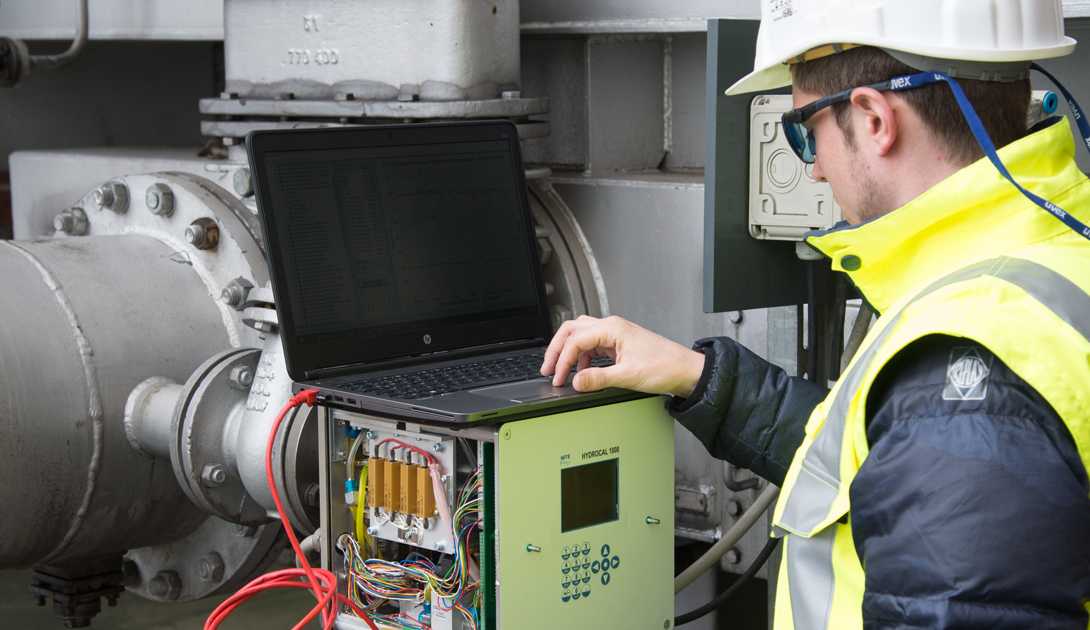

Техобслуживание. Производится по установленному нормативами графику. При этом работа аппаратуры не прекращается.

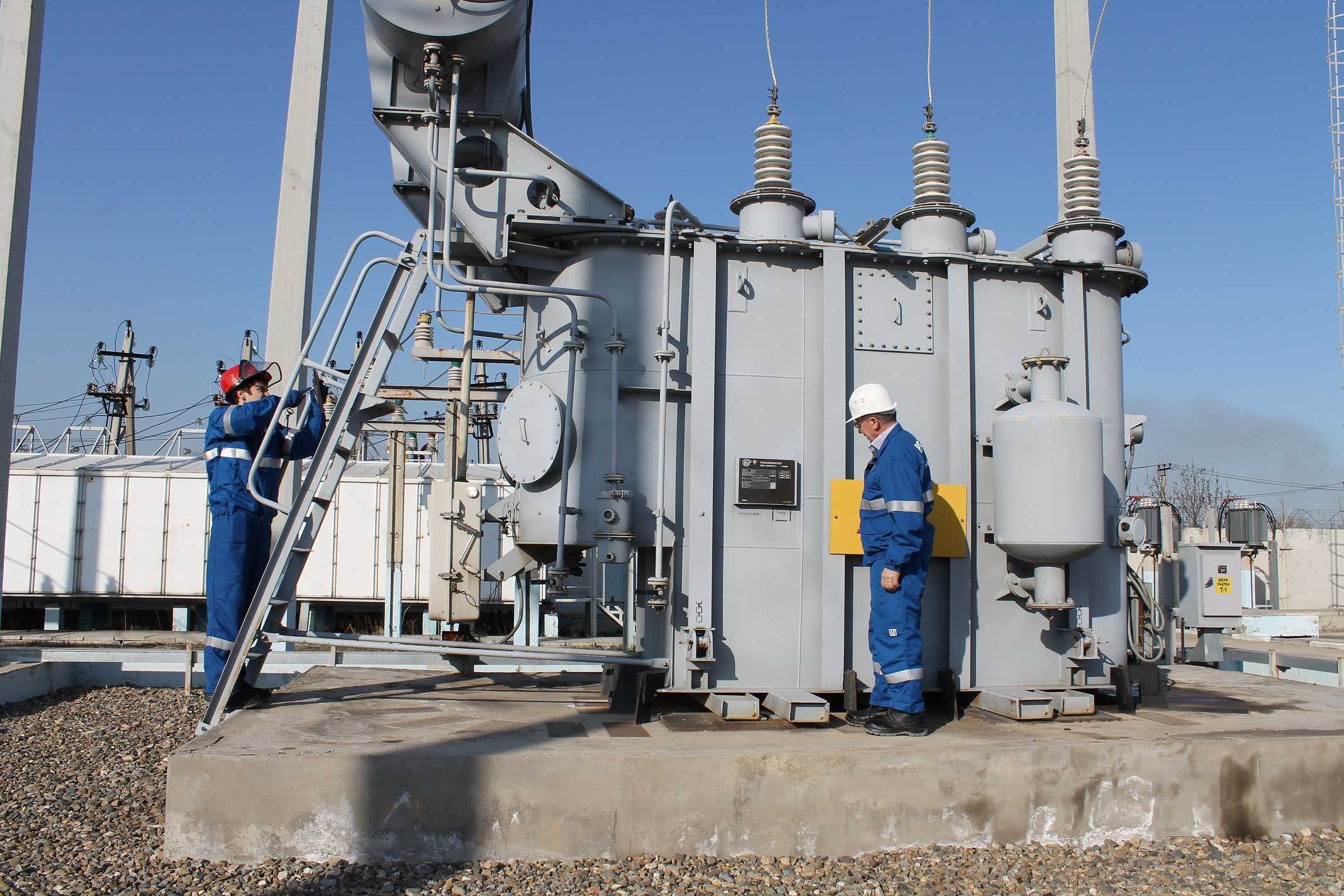

Текущий ремонт силового трансформатора. Требует отключения аппарата от сети. Относится к профилактическим действиям.

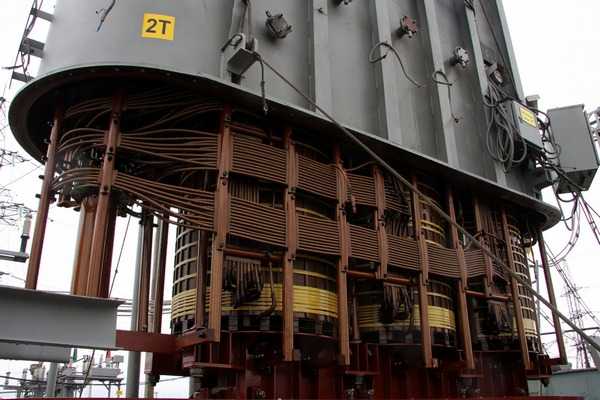

Капитальный ремонт трансформаторов. Применяются меры по устранению неисправностей, возникших во время работы агрегата, а также при устаревании, износе системы. После 10–15 лет работы установки её необходимо реконструировать.

Помимо представленных действий производятся межремонтные и «послеремонтные испытания». Для устройств с мощностью более 110 кВ первое капитальное обслуживание требуется спустя 12 лет после начала эксплуатации. Для других разновидностей подобные действия совершаются по результатам испытаний и общему состоянию.

Техосмотр «силовых масляных трансформаторов» и агрегатов с масляной системой охлаждения типа «ТСЗМ», «ТСЗН» и прочих разновидностей, которые имеют в своём составе регулировочные элементы (РПН), необходим раз в год. Для устройств без системы РПН представленный тип обслуживания производится раз в два года.

Для прочих видов техобслуживание требуется не реже, чем раз в четыре года. Существуют и специальные инструкции. Их применяют в местах повышенного загрязнения.

Межремонтные испытания выполняются в соответствии с правилами, установленными ППР(проект производства работ).

Эквивалентная схема трансформатора

Для расчёта электрических параметров трансформатора применяют различные эквивалентные схемы. Данные схемы должны соответствовать следующим условиям:

схема должна учитывать наиболее существенные электромагнитные процессы и обеспечивать достаточную точность расчётных характеристик различных режимов трансформаторов;
схема должна описываться уравнениями невысокого порядка, чтобы в явном виде определялась связь между электрическими характеристиками и конструктивными параметрами трансформатора.

Ввиду противоречивости данных условий возможно опустить из расчётов ряд конструктивных параметров, которые незначительно влияют на электрические характеристики трансформатора. Кроме того при практической реализации трансформатора его конструктивные размеры всегда отличаются в той или иной степени от расчётных значений.

Поэтому для анализа и расчёта трансформатора используют эквивалентную схему трансформатора изображённую ниже

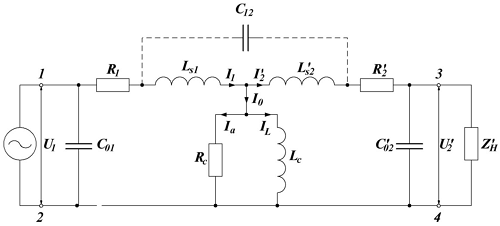

Эквивалентная схема замещения двухобмоточного трансформатора.

В данной схеме используют следующие параметры:

L_C – индуктивность намагничивания трансформатора, усчитывающая запасание энергии в основном потоке взаимной индукции магнитопроводе при приложении напряжения к первичной обмотке,

R_C – эквивалентное сопротивление активных потерь в магнитопроводе на перемагничивание и вихревые токи,

L_S₁и L’_S₂ – индуктивность рассеивания первичной обмотки и приведённая индуктивность вторичной обмотки, учитывающие запасание энергии в потоках рассеяния,

R₁ и R’₂ – активное сопротивление первичной обмотки и приведённое сопротивление вторичной обмотки, учитывающие потери энергии при протекании по ним тока нагрузки,

С₀₁ и С’₀₂ – собственная емкость первичной обмотки и приведённая емкость вторичной обмотки,

С₁₂ – межобмоточная емкость трансформатора.

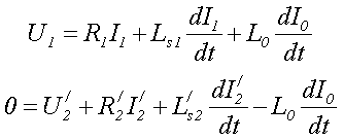

С учётом данной эквивалентной схемы запишем уравнения работы трансформатора

Большинство параметров эквивалентной схемы трансформатора рассчитываются по таким же выражениям, что и параметры эквивалентной схемы дросселя, рассмотренной в одной из предыдущих статей. Однако для трансформатора вводится новый параметр – межобмоточная ёмкость С₁₂.

Вопросы об устройстве трансформатора

-Почему зазор между катушками делается минимальным?
Это делается для лучшего контакта магнитных полей. Если зазор будет большим — то и эффективность трансформатора будет низкая.

-А можно ли сделать трансформатор без сердечника аналогичный мощности с сердечником?
Да, но тогда придется увеличивать количество витков, чтобы увеличить магнитный поток. Например, с сердечником у обмоток витки могут быть по несколько тысяч. А без сердечника придется увеличивать магнитный поток за счет витков. И количество витков будет по несколько десяток тысяч. Это не только увеличивает размеры катушек, но и снижает их эффективность и увеличивает шансы перегрева.

-Можно ли подключить понижающий трансформатор как повышающий?
Если у вас есть трансформатор, который понижает сетевое напряжение с 220 В в 12 В, то его можно подключить как повышающий. То есть, вы можете подать на него переменное напряжение 12 В на вторичную обмотку и получить повышенное на первичной 220 В.

-А что будет, если на вторичную обмотку понижающего трансфоратора подать сетевое напряжение?
Тогда обмотка сгорит. Её сопротивление, количество витков и сечение провода не рассчитаны на такие напряжения.-Можно ли сделать трансформатор самостоятельно своими руками в домашних условия?
Да, это вполне реально. И многие радиолюбители и электронщики этим занимаются. А некоторые еще и зарабатывают. продавая готовую продукцию. Но стоит помнить о том, что это долгий, сложный и не простой труд. Нужны качественные материалы. Это трансформаторное железо, эмалированные медные провода различного сечения, изоляционные материалы.
Все материалы должны быть высокого качества. Если медный провод будет с плохой изоляцией, то возможно межвитковое замыкание, которое неминуемо приведет к перегреву. А для начала нужно рассчитать все параметры будущего трансформатора. Это можно сделать с помощью различных программ, которые доступны в сети.
Далее, это долгие часы сборки. Особенно если вы решили намотать тороидальные трансформатор.

Нужно плотно и равномерно наматывать витки, записывать каждый десяток, чтобы не запутаться и не изменить характеристики будущего преобразователя или блока питания.

-Что будет, если включить трансформатор без сердечника?
Так как трансформатор рассчитывался изначально с сердечником, то и преобразовать полностью напряжение он не сможет. То есть, на вторичке что-то будет, но явно не те параметры. Да и если подключите нагрузку к обмоткам без сердечника, они быстро нагреются и сгорят.

Неисправности трансформаторов

К основным неисправностям трансформаторов можно отнести:

Коррозия и наличие ржавчины на сердечнике;
Перегрев и нарушение изоляции;
Межвитковое короткое замыкание;
Деформация корпуса, обмоток и сердечника
Попадание воды в обмотку.

Как проверить на целостность

Трансформатор можно проверить обычным мультиметром. Установите прибор в режим измерения сопротивления и проверьте обмотки.
Они не должны быть в обрыве, никогда. Если нигде обрывов нет, то можно найти первичную и вторичную обмотки при помощи измерения сопротивления. У первичной обмотки понижающего трансформатора сопротивление будет выше, чем у вторичной. Это все из-за количества витков. Чем больше витков и чем меньше диаметр провода — тем больше сопротивление обмотки.

Так же вы можете найти паспорт на свой трансформатор. В нем указываются сопротивления обмоток, и их параметры, которые нужно будет проверить мультиметром.

Безопасная проверка работы трансформатора

Если вы решили намотать свой трансформатор или проверить старый, то обязательно подключайте лампочку в разрыв цепи (последовательно!). Если что-то не так произойдет то, лампочка загорится и заберет ток на себя и сможет спасти неисправный трансформатор.

Импульсные блоки питания: как работает структурная схема и взаимодействуют ее части — краткое пояснение

Правило №1 всех ИБП: чем выше рабочая частота, тем лучше. Преобразование электроэнергии выполняется не на промышленных 50 герц, а на более высоких сигналах в пределах 1÷100кГц.

За счет этого снижаются потери и общий вес всех элементов, но усложняется технология. Принципы работы импульсного блока питания помогает понять его структурная схема.

Показываю ее составные части прямоугольниками, связи стрелками, а форму выходного сигнала из каждого блока — мнемонической фигурой преобразованного напряжения (темно синий цвет сверху).

Сетевой фильтр пропускает через себя промышленную синусоиду. Одновременно он отделяет из нее все посторонние помехи.

Очищенная от помех синусоида поступает на выпрямитель со сглаживающим фильтром. Он превращает полученную гармонику в сигнал напряжения строго постоянной формы действующей величины.

Следующим этапом начинается работа инвертора. Он из постоянного стабилизированного сигнала формирует высокочастотные колебания уже не синусоидальной, а практически строго прямоугольной формы.

Преобразованная в подобный вид электрическая энергия поступает на силовой высокочастотный трансформатор, который, как и обычный аналоговый, видоизменяет ее на пониженное напряжение с увеличенным током.

После силового трансформатора наступает очередь работы выходного выпрямителя.

Заключительным звеном работает сглаживающий выходной фильтр. После него на блок управления бытового прибора поступает стабилизированное напряжение постоянной величины.

Качество работы импульсного блока поддерживается за счет создания в рабочем состоянии обратной связи, реализованной в блоке управления инвертора. Она компенсирует все посадки и броски напряжения, вызываемые колебаниями входной величины или коммутациями нагрузок.

Пример монтажа деталей показан на фотографии платы импульсного блока питания ниже.

Сетевой выпрямитель имеет в своем составе предохранитель на основе плавкой вставки, диодный мост, электромеханический фильтр, набор дросселей, конденсаторы развязки со статикой.

Накопительная емкость сглаживает пульсации.

Генератор инвертора на основе силового ключевого транзистора в комплекте с импульсным трансформатором выдает напряжение на выходной выпрямитель с диодами, конденсаторами и дросселями.

Оптопара в узле обратной связи обеспечивает оптическую развязку электрических сигналов.

Разберем все эти части подробнее.

Трансформация обратно: опасность для электрической сети

Обратная трансформация трансформатора – это процесс изменения напряжения переменного тока обратно к исходному значению. Однако, несмотря на свою полезность, обратная трансформация может создать опасность для электрической сети.

При обратной трансформации происходит повышение напряжения, что может привести к пробою изоляции в электрических устройствах и повреждению оборудования. Это особенно актуально для старых и изношенных сетей, где изоляция уже может быть ослаблена. Такие повреждения могут вызвать короткое замыкание и потенциально привести к пожару или другим аварийным ситуациям.

Дополнительно, обратная трансформация может создавать проблемы с перенапряжениями. Когда напряжение увеличивается, это может привести к повышению электрического сопротивления проводов и компонентов, что может вызвать их неработоспособность. Кроме того, повышенное напряжение может стать причиной электрического разряда и нанести ущерб оборудованию и окружающей среде.

Чтобы предотвратить возможные проблемы, необходимо учитывать факторы безопасности при выполнении обратной трансформации. Регулярное техническое обслуживание и замена устаревшего оборудования помогут повысить безопасность электрической сети

Также важно следить за напряжением и проводить соответствующие измерения, чтобы избежать перенапряжений

Обратная трансформация трансформатора может быть полезным процессом, но необходимо соблюдать меры предосторожности, чтобы избежать возможных опасностей и повреждений в электрической сети. Только с правильными мерами безопасности можно достичь эффективной и надежной работы электрической системы

Потери энергии в трансформаторе

Коэффициент полезного действия трансформаторов достаточно высок. Тем не менее, в обмотке и сердечнике происходят потери энергии, приводящие к тому, что температура при работе трансформатора повышается. Для трансформаторов небольшой мощности это не представляет проблемы, и все тепло уходит в окружающую среду – используется естественное воздушное охлаждение. Такие трансформаторы называют сухими.

В более мощных трансформаторах воздушного охлаждения оказывается недостаточно, и применяется охлаждение маслом. В этом случае трансформатор помещается в бак с минеральным маслом, через которое тепло передается стенкам бака и рассеивается в окружающую среду. В трансформаторах высоких мощностей дополнительно применяются выхлопные трубы – если масло закипает, образовавшимся газам нужен выход.

Измерение сопротивления изоляции силового трансформатора.

Для измерений используется мегаомметр на напряжение 2500 В. Показания мегомметра отсчитываются через 15с (R15) и 60с (R60) после приложения напряжения к обмотке. Коэффициент абсорбции, отношение R60/R15, не нормируется, но во всех случаях он должен быть не менее 1,2. Верхний предел коэффициента абсорбции не ограничивается. Перед началом измерения все обмотки должны быть заземлены не менее чем на 2 мин, а между отдельными измерениями не менее чем на 5 мин. При измерениях трехфазного трансформатора все выводы обмоток одного класса напряжения соединяются вместе.

При измерениях на двухобмоточных трансформаторах мегаомметр подключается минимально по двум схемам. Сначала один из его выводов подключается к обмотке ВН, при этом обмотка НН соединяется с заземленным баком трансформатора и вторым выводом мегаомметра. Затем обмотки меняются местами: заземляется ВН, выводы от прибора подключаются к НН и баку.

Допустимые значения измеренных величин, относящиеся ко всем без исключения обмоткам трансформатора, указаны в таблице.

измерение сопротивления ВН-НН+бакизмерение сопротивления НН-ВН+бакизмерение сопротивления ВН+НН-бак

Схемы сетевых фильтров импульсных и высокочастотных помех: 4 типа конструкций

Правило №2: у качественных ИБП в конструкции блока должен работать надежный фильтр в/ч сигналов.

Важно понимать, что импульсы высокой частоты играют двоякую роль:

в/ч помехи могут приходить из бытовой сети в блок питания;
импульсы высокочастотного тока генерируются встроенным преобразователем и выходят из него в домашнюю проводку.

Причины появления помех в бытовой сети:

апериодические составляющие переходных процессов, возникающие от коммутации мощных нагрузок;
работы близкорасположенных приборов с сильными электромагнитными полями, например, сварочных аппаратов, мощных тяговых электродвигателей, силовых трансформаторов;
последствия погашенных импульсов атмосферных разрядов и других факторов, включая наложение высокочастотных гармоник.

Помехи ухудшают работу радиоэлектронной аппаратуры, мобильных устройств и цифровых гаджетов. Их необходимо подавлять и блокировать внутри конструкции импульсного блока питания.

Основу фильтра составляет дроссель, выполненный двумя обмотками на одном сердечнике.

Дроссели могут быть выполнены разными габаритами, намотаны толстой или тонкой проволокой на больших или маленьких сердечниках.

Начинающему мастеру достаточно запомнить простое правило: лучше работает фильтр с дросселем большого магнитопровода, увеличенным числом витков и поперечным сечением проволоки. (Принцип: чем больше — тем и лучше.)

Дроссель обладает индуктивным сопротивлением, которое резко ограничивает высокочастотный сигнал, протекающий по проводу фазы или нуля. В то же время оно не оказывает особого влияния на ток бытовой сети.

Работу дросселя эффективно дополняют емкостные сопротивления.

Конденсаторы подобраны так, что закорачивают ослабленные дросселем в/ч сигналы помех, направляя их на потенциал земли.

Принцип работы фильтра в/ч помех от проникновения на блок питания входных сигналов показан на картинке ниже.

Между потенциалами земли с нулем и фазой устанавливают Y конденсаторы. Их конструктивная особенность — они при пробое не способны создать внутреннее короткое замыкание и подать 220 вольт на корпус прибора.

Между цепями фазы и нуля ставят конденсаторы, способные выдерживать 400 вольт, а лучше — 630. Они обычно имеют форму параллепипеда.

Однако следует хорошо представлять, что ИБП в преобразователе напряжения сами выправляют сигнал и помехи им практически не мешают. Поэтому такая система актуальна для обычных аналоговых блоков со стабилизацией выходного сигнала.

У импульсного блока питания важно предотвратить выход в/ч помех в бытовую сеть. Эту возможность реализует другое решение

Как видите, принцип тот же. Просто емкостные сопротивления всегда располагаются по пути движения помехи за дросселем.

Третья схема в/ч фильтра считается универсальной. Она объединила элементы первых двух. Y конденсаторы в ней просто работают с двух сторон каждого дросселя.

У самых дорогих и надежных устройств используется сложный фильтр с дополнительно подключенными дросселями и конденсаторами.

Сразу же показываю схему расположения фильтров на всех цепочках блока питания: входе и выходе.

Обратите внимание, что на кабель, выходящий из ИБП и подключаемый к электронному прибору, может быть дополнительно установлен ферритовый фильтр, состоящий из двух разъемных полуцилиндров или выполненный цельной конструкцией

Примером его использования является импульсный блок питания ноутбука. Это уже четвертый вариант применения фильтра.

Методы расчета коэффициент трансформации

Для проведения испытаний вам понадобится вольтметр. С помощью этого прибора можно убедиться в том, что соотношение количества витков соответствует техническим стандартам. Для этого необходимо измерить коэффициенты на холостом ходу. Эти проверки также позволяют определить полярности и возможные повреждения трансформатора.

Существует 3 метода определения коэффициента трансформации:

технические документы от производителя;
мост переменного тока;
последовательные измерения вольтметром.

Классический метод измерений предполагает использование двух вольтметров. Номинальный коэффициент определяется путем деления показателей напряжения, которые фиксируются на холостом ходу.

При работе с новым прибором эти данные можно посмотреть в техническом паспорте производителя. При проверке трехфазных трансформаторов измерения проводятся одновременно для одной и другой обмотки.

Встречаются ситуации, при которых прибор имеет скрытые выводы. В таком случае измерения проводятся только в том месте, в котором провода соединяются с устройством и не находятся под кожухом. Они находятся снаружи, поэтому доступны для проведения проверки. При работе с устройством одной фазы задача упрощается. Для исследования понадобятся значения двух вольтметров, расположенных в разных концах обмотки. Такая схема учитывает подключенную нагрузку цепи №2.

Наиболее современный способ определения коэффициентов позволит быстро получить показатели должного уровня точности. Универсальные приборы не требуют подведения к трансформатору каких-либо источников напряжения. Данным методом пользуются профессиональные электрики. При наличии специальных приборов с такой задачей справится и неподготовленный человек.

При анализе токов трансформатора создается цепь, в которой величина тока от 20 до 100 процентов пропускается по обмотке первичного типа. При этом должно и измеряться ответвление – вторичный ток.

Стоит быть предельно осторожными при работе с трансформаторами, имеющими несколько обмоток вторичного типа. Такие устройства могут быть опасными. Вторичные обмотки в таком случае изолируются с целью предотвращения возникновения риска для жизни и рабочего оборудования.

Некоторые типы трансформаторов требуют заземления. Для работы с ними требуется найти в корпусе найти клемму со специальным обозначением «З» (то есть, заземление).
