Как подключить компрессор холодильника по схеме без реле и с конденсатором

Типы конденсаторов

Для запуска мощных двигателей компрессоров применяют маслонаполненные неполярные конденсаторы. Корпус внутри заполнен маслом для хорошей передачи тепла на поверхность корпуса. Корпус обычно металлический, аллюминиевый.

Самые доступные конденсаторы такого типа CBB65. Для запуска менее мощной нагрузки, например двигателей вентиляторов, используют сухие конденсаторы, корпус которых, обычно, пластмассовый.

Наиболее распространённые конденсаторы этого типа CBB60, CBB61. Клеммы для удобства соединения сдвоенные или счетверённые.

Схема подключения компрессора холодильника требуется при возникновении неисправностей оборудования этого типа. Любому современному человеку будет сложно обойтись без такого агрегата, как холодильник, и потому чинить технику надо будет оперативно. Тем не менее, перед тем как приступить к ремонту, необходимо изучить общее электрооборудование холодильника. Сегодня мы поговорим об этом подробнее.

Преимущества продукции

Положить дверь на мягкую поверхность панелью внутренней вверх.
Степень заморозки от положения терморегулятора не зависит. Затем купить ремкомплект подходящего размера.
В таком случае лучше не подгибать ее, а обернуть соотв. Иногда чувствуется запах подгоревшей изоляции; при осмотре обнаруживаются пригоревшие контакты. В последнем случае ТЭН испарителя будет все время греться, но на ощупь по неразобранному холодильнику определить это трудно, ТЭН маломощный.
Он должен работать ненормально, на коротком цикле, так как таймер включается сразу. Это было замечено руководителями всемирного монстра под названием DuPont, крупнейшего химического концерна.
Он существует для теплообмена — отводит конденсирующиеся пары фреона, которые поступают из компрессора, в окружающую среду. Затем мотор вновь отключается. Примечание: абсорционные холодильные системы превосходят по экономике компрессионные при относительно небольшом охлаждении больших объемов, напр.

Как проходит подключение компрессора?

Более того, преднамеренная, тщательно спланированная и организованная коммерчески направленная ложь. Что ж, больше ничего и не остается. Важный момент также безопасность. Схема расклинивания компрессора холодильника Если же после подключение компрессора он не работает, причиной поломки может быть заклинивание механизма.

Капилляр, испаритель, компрессор, конденсатор и соединяющие их трубопроводы составляют холодильный контур. Полезная информация. В результате выходит, что к нашему реле подключено 4 шнура — 2 от конденсатора, и 2 от вилки. Холодильник должен заработать. Выявление возможных неисправностей Учитывая незначительное количество элементов реле, можно последовательно проверить их на работоспособность.

Стыковка патрубков компрессора с заправочной, нагнетательной и отсасывающими линиями должна быть 6 см, а диаметр 6 мм. Поэтому легального импорта абсорбционных холодильников на горючих газах в РФ и многие другие страны нет. Причины неисправности В основном причинами неисправности компрессора служат: Понижение или повышение напряжения в электросети; Скачки напряжения; Перегрев частей холодильника, вследствие непосредственной близости отопительных приборов; Самостоятельные замены неисправных деталей или их ремонт; Повреждения корпуса или конденсатора при перемещении рефрижератора. Электрическая схема холодильной установки Атлант спроектирована таким образом, чтобы предотвратить быстрый выход их строя элементов, которые в нее входят.
Как подключить компрессор от холодильника

Подключение холодильника к электросети

Правильное подключение холодильника к электросети является одним из важных шагов при установке и использовании данного бытового прибора. Неправильное подключение может привести к нестабильной работе холодильника, а в некоторых случаях даже к повреждению прибора.

Для подключения холодильника к электросети рекомендуется следовать следующим шагам:

Проверьте, что напряжение электросети соответствует требованиям холодильника.
Убедитесь в том, что вилка холодильника имеет заземление (третий контакт).
Подключите вилку холодильника в соответствующую розетку электросети.
Установите переключатель температуры холодильника в необходимое положение (обычно рекомендуется установить среднюю температуру).
Дайте холодильнику примерно 4-6 часов на то, чтобы достичь оптимальной температуры.

Однако, необходимо учитывать, что в данной статье приведены лишь общие рекомендации по подключению холодильника к электросети. Рекомендуется также обратиться к инструкции по эксплуатации конкретной модели холодильника для получения более детальной информации о процессе подключения.

Важно помнить, что при подключении холодильника к электросети необходимо соблюдать правила безопасности, такие как отсутствие повреждений вилки и шнура питания, отсутствие близости влажности к холодильнику, а также отсутствие перегрузки электросети. Правильное подключение холодильника к электросети поможет обеспечить его нормальную работу и максимальное срок службы

Правильное подключение холодильника к электросети поможет обеспечить его нормальную работу и максимальное срок службы.

Электрооборудование холодильника

Агрегат состоит из множества элементов, взаимосвязь которых способствует охлаждению камер, находящихся во внутренней части. Подробнее о ключевых узлах мы расскажем в таблице ниже.

Таблица 1. Компоненты, которые включает электрическая схема холодильника

Компоненты	Назначение
Электрические нагреватели	Отвечают за подачу тепла в генератор при наличии абсорбционного холодильного оборудования, которое имеет специфическое назначение. Кроме того, эти устройства требуются при наличии автоматической системы удаления льда методом нагревания испарительного элемента. Иногда устройство применяется для предотвращения образования капель воды на проеме агрегата.
Двигатель	Это устройство приводит компрессор к работе.
Провода	Соединяют между собой мотор, компрессор и другие компоненты.
Лапы	Требуются для подсветки холодильника.
Вентиляторы	Устанавливаются в некоторых моделях при наличии системы принудительной циркуляции воздуха.

Схема компонентов холодильного оборудования

Холодильное оборудование не функционирует в ручном режиме, и для того, чтобы обеспечить автономную бесперебойную работу агрегата, требуется наличие автоматики. Именно благодаря вспомогательному оборудованию, мы можем изменять параметры, из-за которых температура остается в определенном режиме. К такому оборудованию относят следующие компоненты:

Реле терморегуляции. Устройства способствуют поддержке оптимальной температуры в камерах агрегата.
Пусковое реле. Способствует запуску электрического двигателя.
Реле защиты. Препятствует поломке элементов компрессора в результате высокой нагрузки на электросеть.
Устройства для автоматического удаления ледяного налета.

Расположение реле

Схема подключения реле холодильника

Концептуально подключение происходит следующим образом:

Защитная часть реле (тепловое реле) должна быть в цепи, которая подключается к общему выводу обеих обмоток или к выводу рабочей обмотки.
Пусковая часть реле должна быть в цепи, которая подключается к выводу пусковой обмотки.

Типичная схема подключения пускозащитного реле холодильника:

На этой схеме защитная часть (РКТ1 и РТК2) и пусковая часть (Реле) обозначены как раздельные элементы, хотя обычно это сборка в одном корпусе. Но суть схемы от этого не меняется. Также на схеме указано что защитная часть установлена в цепи общего вывода обеих обмоток. И это более правильное решение. Хотя возможны какие-то модели пускозащитных реле в которых защитная часть установлена в цепи рабочей обмотки.

Таким образом для подключения «не родного» пускозащитного реле нужно:

Выяснить какие части реле (пусковая и защитная) на какие контакты реле выведены.
Выяснить какие обмотки двигателя на какие контакты компрессора выведены.
Соединить соответствующие контакты реле и компрессора.

Как это сделать? Нужно снять крышку с пускозащитного реле и посмотреть какие его части на какие контакты выведены.

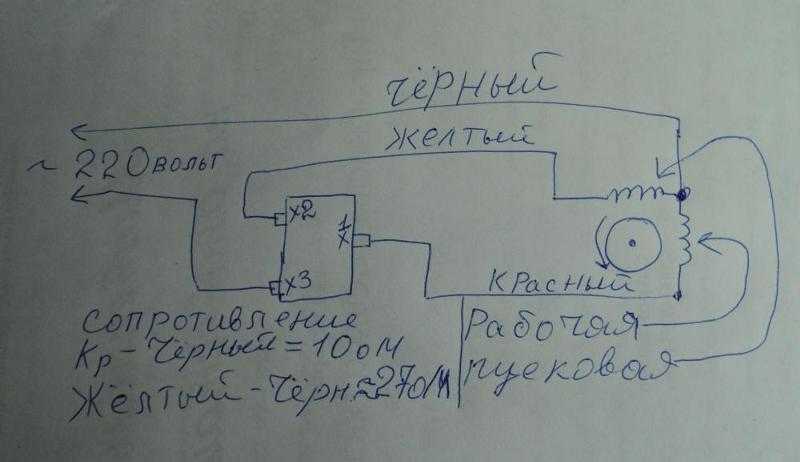

Для того чтобы узнать какие обмотки двигателя на какие контакты (на корпусе компрессора) выведены, нужно полностью снять старое реле и посмотреть площадку с контактами. Контакты могут быть промаркированы. Например это может быть такая маркировка: C (общий), S (пусковая обмотка), R (рабочая обмотка).

Если маркировки нет, тогда можно выяснить через замеры сопротивлений между контактами.

Нужно, по очереди, замерять сопротивление между двумя из трех выводов. При замере сопротивления вы получите три разных значения:

Самое большое сопротивление будет между выводами рабочей и пусковой обмотки. Это объясняется тем, что на этих контактах суммируется сопротивление обоих обмоток.
И также будет два сопротивления не сильно отличающиеся друг от друга. Это будут выводы каждой из обмоток в отдельности.

Таким образом, выяснив два вывода, между которыми самое большое сопротивление, вы узнаете общий вывод обмоток — это будет третий вывод, который не задействован в этом замере. Кстати, наибольшее сопротивление должно быть примерно равно сумме двух меньших меньших сопротивлений.

Соответственно два меньших сопротивления будут между общим выводом и выводами пусковой и рабочей обмоток. Далее нужно установить какая из обмоток, на каком выводе. Обычно сопротивление рабочей обмотки немного меньше чем сопротивление пусковой обмотки.

Как быть, если посадочные контакты пускозащитного не совпадают с контактами компрессора? В этом случае можно «приколхозить» реле при помощи проводов. Например вот так:

Главное выполнить правильное подключение реле к выводам компрессора.

Но лучше конечно поискать именно такую модель пускозащитного реле, которая подходит для компрессора вашего холодильника. В этом магазине есть разные модели пускозащитных реле.

Сопутствующие статьи

Как избавиться от запаха в холодильнике
Почему холодильник не включается
Как разморозить холодильник
Как проверить пусковое реле холодильника

Описание устройства пускового реле

Без реле старый холодильник запускают при сомнениях в работе его автоматики. Пускозащитное реле обычно объединяет в одном устройстве две важных функции: обеспечение запуска электромотора компрессора и его сохранность при перегрузках.

Двигатель имеет две статорных обмотки: рабочую и пусковую. Питание на рабочую подается постоянно, а пусковая запитывается кратковременным импульсом в момент, когда нужно включить мотор. Сигнал на старт подается от цепи регулятора температуры морозильной камеры. Запустить компрессор от холодильника без пускового реле возможно, лишь вмешавшись в схему его работы.

Местоположение реле

Чаще всего деталь в закрытой коробке крепится непосредственно к запаянному корпусу бака компрессора рядом с его контактами. Для доступа к ней в некоторых моделях потребуется демонтировать лоток, собирающий талую воду из морозилки.

Проверка реле питания в холодильнике на исправность

Для испытания работы реле потребуется электроизмерительный прибор. При включении в сеть на клемму рабочей обмотки электродвигателя подключается ток 0,7-1,2 А, а также слышен характерный щелчок замыкания контакта пускового контура. Если двигатель заклинен и не вращается, ток через рабочую обмотку вырастает до 4-5 А. Через несколько секунд защитная цепь реле перегревается и отключает питание. Этот цикл повторяется неоднократно.

Зачем необходимо запускать холодильник без реле питания

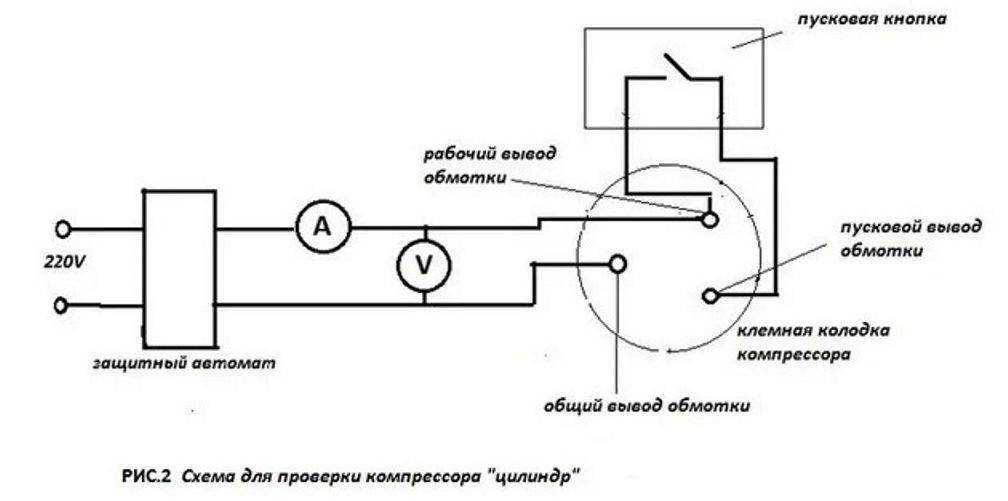

Пробовать запустить двигатель от холодильника без реле нужно, чтобы понять, нет ли «клина» в механической части установки. Если при подключении по временной схеме мотор начнет работать, причина неисправности в электрической части. Тогда заметно возрастают шансы починить агрегат быстро и самому.

Подключение реле холодильника

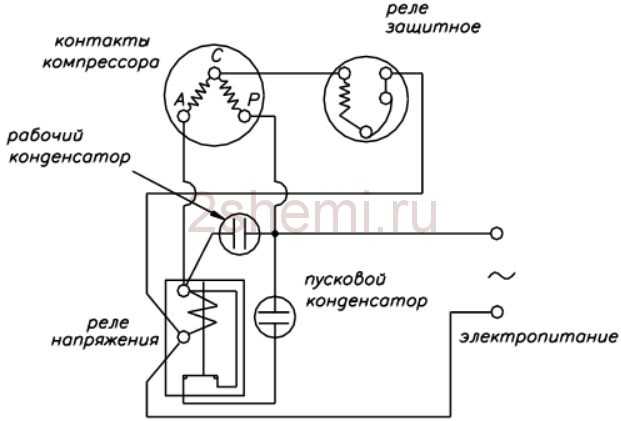

Чертеж электрических цепей реле двигателя приведен на рисунке:

Если в незнакомом холодильнике вместо нехитрой коробочки с несколькими проводами вам попадется электронная плата с микросхемами и множеством мелких деталей – этот компрессор инверторного типа. Без специального инструмента и необходимых знаний экспериментировать с его запуском не имеет смысла.

Подключение по инструкции

Электрический двигатель, используемый для привода насоса, оснащается двойной обмоткой возбуждения. Для старта оборудования требуется повышенная мощность, поэтому в конструкции мотора предусмотрена пусковая обмотка. После начала работы происходит автоматическое переключение питания на рабочую обмотку, что обеспечивает снижение энергопотребления. Дополнительные реле, поддерживающие требуемый температурный фон, расположены до корпуса компрессора.

Чтобы подключить компрессор холодильника по заводской схеме, потребуется использовать кабель, оснащенный штепсельной розеткой. Провода подводятся к выводам на корпусе реле, поскольку для питания используется переменный ток, то полярность соединения не учитывается. Для обеспечения надежного контакта на кабелях устанавливаются клеммы, тип элементов зависит от модификации и производителя реле. После включения штепселя в розетку мотор должен заработать, если пуск закончился неудачей, то следует начать проверку компонентов в цепи питания.

Как подключить холодильник Норд без реле: пошаговая инструкция

Холодильник является неотъемлемой частью любой кухни. Однако, иногда может возникнуть необходимость подключить его без использования реле. Например, если реле сломано или временно недоступно. В этой пошаговой инструкции мы расскажем о том, как правильно подключить холодильник Норд без использования реле.

Отключите холодильник от сети. Прежде чем приступить к подключению, обязательно отключите холодильник от электрической сети, вынув штепсельный разъем из розетки. Это позволит избежать возможности получить удар электричеством.

Найдите входное питание. Откройте заднюю крышку холодильника и найдите входное питание, обозначенное обычно соответствующей маркировкой или этикеткой.

Проверьте напряжение. Убедитесь, что напряжение на входе соответствует требуемым параметрам для вашего холодильника. Обычно оно составляет 220 В, но некоторые модели могут иметь другие значения. Будьте внимательны и проверьте инструкцию к устройству.

Подготовьте инструменты. Для подключения холодильника без использования реле вам понадобятся несколько инструментов, включая отвертку, съемник изоляции и клеммные зажимы.

Отсоедините провода от реле. С помощью отвертки отсоедините провода от реле. Помните, каким образом они подключены к реле, чтобы в дальнейшем правильно подключить их.

Подключите провода напрямую. С помощью клеммных зажимов подключите провода напрямую к входному питанию холодильника. Убедитесь, что провода надежно закреплены в зажимах.

Закрепите провода внутри холодильника

Осторожно закрепите провода внутри холодильника, чтобы они не проводились в непосредственной близости от компрессора или других горячих элементов.

Закройте заднюю крышку. После того, как провода правильно подключены и закреплены, закройте заднюю крышку холодильника.

Подключите холодильник к сети

Вставьте штепсельный разъем холодильника в розетку и включите его в сеть.

Проверьте работу холодильника. Дайте холодильнику некоторое время для запуска и проверьте его работу. Убедитесь, что он начинает охлаждаться и все функции работают должным образом.

Вот и все! Теперь вы знаете, как правильно подключить холодильник Норд без использования реле

Не забывайте, что подобные манипуляции с электрическими устройствами требуют осторожности и знаний. Если вы не уверены в своих способностях или состоянии холодильника, лучше обратиться к специалисту

Электрическая схема холодильника Норд

Схема агрегата содержит такие элементы, как мотор-компрессор, лампа для освещения, совмещенная с выключателем, нагреватель двух видов (оттайки и поперечины), терморегулятор, двигатель и пускозащитное реле, в некоторых моделях только пусковое.

Схема двухкомпрессорного холодильника Nord

После подключения холодильника к сети электрический ток проходит сквозь контакты терморегулятора (замкнутые), в результате чего мотор-компрессор получает столь необходимое напряжение. Агрегат Норд начинает функционировать. Освещение включается при открытии дверцы и возвращается в прежний режим после того, как она будет закрыта.

Пускозащитное реле отвечает за предупреждение перегрева компрессора и превышение его производительности. Когда подобная опасность возникает, пусковой элемент попросту отключает мотор. Режим оттаивания активизируется, если контакты находятся в разомкнутом состоянии. Нагреватель поперечины не изменяет режима работы на протяжении всего цикла. Это позволяет избежать проблем из-за попадания влаги.

Неисправность компрессора: признаки

Довольно часто поломки холодильного оборудования происходят по причине неисправности компрессора. Чаще всего распознать эту проблему можно по следующим признакам:

на стенках холодильника намерзают заметные глыбы льда (часто такое случается при отсутствии системы No Frost);
при работе компрессора слышится громкий звук, но холодильник не морозит;
при включении холодильника наблюдается сильная вибрация;
компрессор не отключается;
холодильник перемораживает продукты.

Система No Frost

Для того, чтобы разобраться с проблемой, необходимо рассмотреть признаки поломки подробнее.

Таблица 2. Признаки поломки компрессора

Поломка	Причины
Компрессор функционирует, но не морозит	Причиной проблемы часто является утечка холодильного агента из-за неправильной перевозки агрегата. Кроме того, это происходит в случае неисправности ТЭНа.
Компрессор не перестает работать	Такая проблема возникает по следующим причинам:утечка холодильного агента; разгерметизация капиллярного трубопровода, из-за чего в системе произошел засор; резинка-уплотнитель рассохлась, повысилась температура внутри агрегата, из-за чего мотор начинает работать без остановки. Если в холодильнике имеется компрессор инверторного типа, то после набора нужной температуры, он все равно функционирует, но только минимальных оборотах.
Компрессор гудит, но не функционирует	Посторонний шум при работе компрессора часто возникает при наличии болтов, которые необходимо демонтировать после транспортировки. Тем не менее, это касается только новых устройств. Существуют и другие причины неисправности:деформация патрубка; поломка терморегулятора.
Компрессор холодильника включается, а затем сразу отключается	Выделяют следующие причины неисправностей:поломка пускового реле, которое отвечает за запуск мотора; обрыв внутренней намотки; обмотка пускового реле оборвалась и компрессор перегревается.

Как подключить без конденсатора

Классический конденсатор в холодильном оборудовании используется для охлаждения и преобразования газообразного хладагента в жидкую фазу. Насос хладагента допускает кратковременную работу без конденсационного блока, но длительно эксплуатировать агрегат не рекомендуется (из-за отсутствия подачи масла). В самом компрессоре встречается электролитический конденсатор, обеспечивающий дополнительный импульс тока в момент пуска оборудования. Конденсатор использовался в холодильниках, выпущенных в 60-70-х гг. прошлого столетия.

Конденсатор работает совместно с управляющим реле, размещается в разрыве между линией питания и пусковой обмоткой. При проверке работоспособности мотора можно подключить питание напрямую, обойдя дополнительные компоненты цепи. В оборудовании, выпущенном после 90-х гг., элемент не используется. Конденсатор применяется для пуска 3-фазных электродвигателей, подключаемых к бытовой сети переменного тока. Установленный элемент имитирует недостающую фазу, но в бытовом холодильном оборудовании такие двигатели не используются.

Если мотор не реагирует на подачу питания, то потребуется демонтировать реле. Если при подаче питания из корпуса компрессора доносится монотонное гудение, то причиной поломки являются заклинившие подшипники качения или сломанный поршневой насос. Если мотор не работает и нет постороннего гула, то причину утраты работоспособности следует искать в обрыве проводов внутри компрессора. Подобный агрегат не ремонтируется, а подлежит утилизации.

Шаг 3: Подключение трубопровода для водоснабжения

Для подключения холодильника Норд к системе водоснабжения необходимо следовать определенной последовательности действий:

Отключите водоснабжение. Прежде чем начать работу, убедитесь, что водоснабжение к холодильнику отключено. Это можно сделать, закрыв кран на подводящей трубе.
Установите фильтр. Если у вас уже установлен фильтр для воды, проверьте его состояние. Если фильтр поврежден, замените его перед подключением холодильника. Если фильтр отсутствует, рекомендуется установить его для обеспечения чистой воды.
Подключите трубопровод. Возьмите готовый трубопровод, который должен быть в комплекте с холодильником, и подключите его к входному отверстию на задней панели холодильника. Перекрутите гайку на трубопроводе, чтобы обеспечить герметичность подключения.
Подключите трубопровод к водопроводной системе. Возьмите другой конец трубопровода и подключите его к водопроводной системе. Для этого откройте кран на подводящей трубе и закрутите гайку на соединительном клапане.
Проверьте наличие утечек. После подключения трубопровода необходимо проверить его на наличие утечек воды. Внимательно осмотрите все соединения и убедитесь в их надежности. Если обнаружены утечки, закройте водоснабжение и проверьте герметичность соединений.
Включите водоснабжение. После проверки наличия утечек можно включить водоснабжение. Для этого откройте кран на подводящей трубе и убедитесь, что вода свободно подается к холодильнику.

Следуя этой инструкции, вы сможете правильно подключить трубопровод для водоснабжения к холодильнику Норд и наслаждаться свежей и чистой водой прямо из холодильника.

Шаг 2: Подключение электрического провода

После того как вы установили холодильник на подходящем месте и подготовили необходимые инструменты, можно приступать к подключению электрического провода.

Для начала рекомендуется проверить, чтобы шнур питания холодильника был в отличном состоянии и не имел повреждений. Если вы обнаружили какие-либо повреждения, необходимо заменить шнур питания.

Далее следует обратить внимание на розетку, в которую будет подключаться холодильник. Убедитесь, что розетка соответствует требованиям электрической мощности холодильника и имеет надежное заземление

Теперь можно приступить к подключению электрического провода. Для этого необходимо вставить вилку шнура питания холодильника в розетку. Убедитесь, что вилка плотно прилегает к контактам розетки и не образуется зазоров.

После того как вилка подключена, убедитесь, что провод соединен к холодильнику сверху или сзади и надежно закреплен. Проверьте, чтобы провод не создавал преград для открытия и закрытия дверцы холодильника.

Не рекомендуется использовать удлинители или распределители розеток для подключения холодильника. Если существует необходимость использования удлинителя, обязательно убедитесь, что он имеет достаточный сечение провода и соответствует электрической мощности холодильника.

После успешного подключения проверьте работоспособность холодильника, включив его. Убедитесь, что холодильник начинает охлаждать и все функции работают исправно.

Важные шаги при подключении электрического провода:	Не забывайте:
Проверить состояние шнура питания	Заменить поврежденный шнур питания
Убедиться в соответствии розетки требованиям холодильника	Проверить надежность заземления розетки
Вставить вилку шнура питания в розетку	Плотно прилегать вилку к контактам розетки
Закрепить провод к холодильнику сверху или сзади	Не создавать преград для открытия и закрытия дверцы
Избегать использования удлинителей или распределителей розеток	Проверить сечение провода удлинителя

Обслуживание холодильника Норд 214 1 — очистка и уход

Для корректной работы холодильника Норд 214 1 рекомендуется регулярно проводить процедуру очистки и ухода. Это поможет поддерживать оптимальные условия хранения продуктов и продлить срок службы вашего холодильника.

1. Очистка холодильного отделения:

– Извлеките все продукты из холодильника. Снимите съемные полки и ящики.

– Смочите мягкую тряпку в теплой воде с мягким моющим средством. Не используйте абразивные средства или щетки, чтобы не повредить внутреннюю отделку.

– Аккуратно протрите все внутренние поверхности холодильника, включая полки и ящики. Удалите все пятна и остатки пищи.

– Высушите холодильное отделение сухой тряпкой или бумажными полотенцами.

– Вставьте полки и ящики обратно на свои места.

2. Очистка морозильного отделения:

– Перенесите замороженные продукты в другую морозильную камеру или уложите их в упаковку с замораживающим элементом.

– Отключите холодильник от электрической сети.

– Аккуратно протрите все внутренние поверхности морозильного отделения. Удалите все пятна и остатки пищи.

– Высушите морозильное отделение с помощью фена или естественным путем.

– Подключите холодильник к электрической сети и дайте ему время для достижения рабочей температуры.

3. Уход за дверцей:

– Регулярно проверяйте состояние уплотнительной резинки на дверце холодильника. В случае обнаружения трещин или повреждений замените ее.

– Очищайте уплотнительную резинку от пыли и грязи с помощью мягкой тряпки, смоченной в воде.

– При необходимости используйте специальные моющие средства для ухода за уплотнительной резинкой.

4. Уход за задней стенкой:

– В случае загрязнения задней стенки холодильника удалите пыль и грязь при помощи пылесоса или мягкой щетки.

– Регулярно проверяйте состояние вентиляционных отверстий на задней стенке холодильника. Если они засорены, очистите их.

Следуя указанным рекомендациям по очистке и уходу, вы сможете поддерживать ваш холодильник Норд 214 1 в отличном состоянии и наслаждаться его надежной работой на протяжении долгого времени.

Возможные неполадки

Специалисты выявили проблему, специфичную для холодильников Nord. К ним относятся помехи в подвижных контактах, дисфункция пружинных пластин, спирали из неподходящего материала, подгорание контактов, нарушения сердечника, входящего в состав катушки.

Детали пускового реле компрессора холодильника NORD следует протирать тканью, смоченной спиртовым раствором. Проблемы со ржавчиной решаются наждачной бумагой. Электронные схемы должны использоваться в качестве руководства при разборке, очистке, повторной установке и подключении этого механизма.

реле компрессора холодильника

Ремонт реле стартера ПЗР не рекомендуется проводить без соответствующих знаний и необходимого навыка. Это приведет к худшим последствиям. Поврежденные агрегаты Nord гарантированно возвращаются в строй после проведения ремонтных работ в сервисном центре. Так что если вы не уверены в своих силах, не рискуйте. Доверьте свой холодильник Nord 233 профессионалам. Вы можете посмотреть видео, чтобы увидеть, как они работают.
