Кладка углов здания из кирпича.

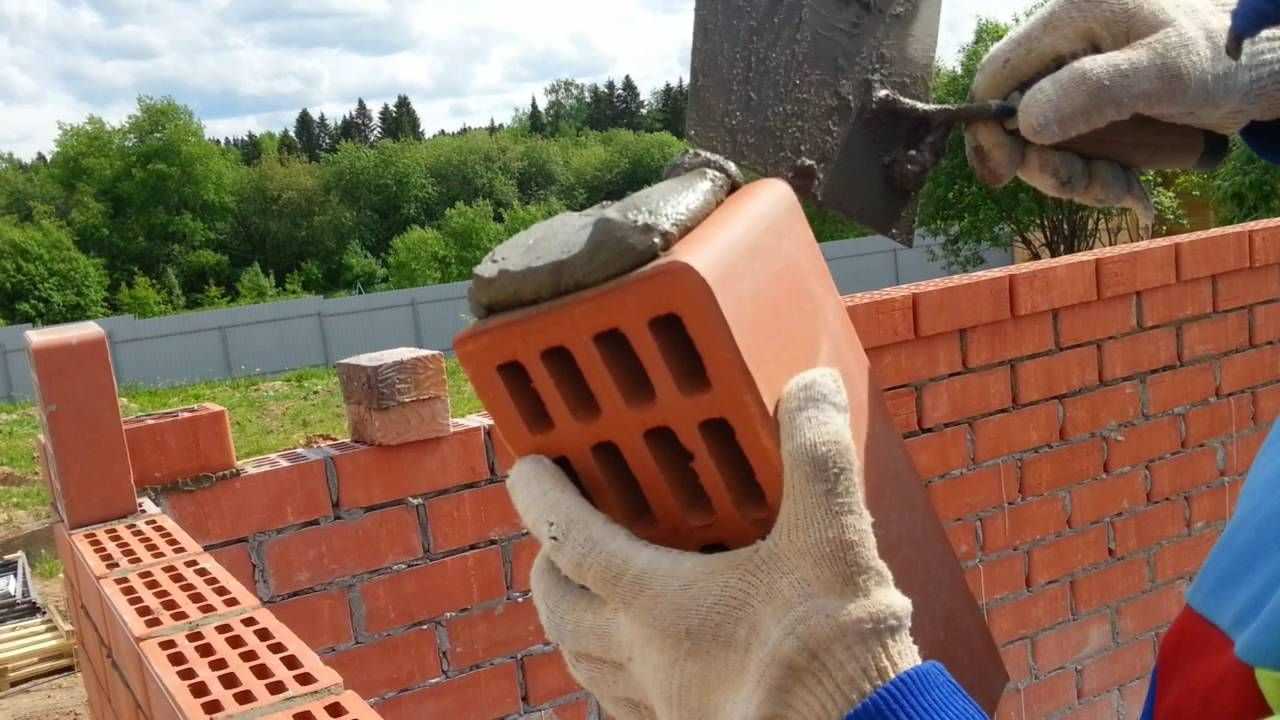

Кладка углов здания — наиболее ответственная работа, и её выполняют квалифицированные каменщики.
Какие углы будут выложены, такими будут и стены дома. Поэтому все размеры разбивки углов дома необходимо тщательно выверять и перепроверять как в начальной стадии, так и в процессе выполнения кладочных работ. Кладка углов должна выполняться из отборного кирпича.
После выполнения разбивочных работ, установки порядовок и натягивания причалок приступают к каменной кладке углов. Установку порядовок и натягивание причалок смотрите в разделе сайта «тут.
Углы намечают с помощью маяков. Как устанавливать маяки для кирпичной кладки стен смотрите в разделе сайта «здесь«. После установки маяков кирпичной кладки приступают к выполнению кладки углов стен.
Сильно нагруженные углы кладки армируют стальной сеткой, а также продольной растянутой или сжатой арматурой.
Чаще всего в кирпичной кладке применяют сетчатое армирование прямоугольными сварными или вязаными сетками. При этом диаметр проволок сеток должен быть не менее 3 мм и не более 8 мм, чтобы толщина шва кладки превышала толщину проволоки сетки.
Варианты армирования кладки смотрите в разделе сайта «Армирование кирпичной кладки».
ПРИМЕЧАНИЕ: Тычковые кирпичи кладки являются опорными рядами кладки. Поэтому для тычковых рядов следует подбирать кирпичи без поперечных трещин.
Для соблюдения правильной кладки рядов углов стен применяют деревянные или металлические порядовки, устанавливаемые на границах захваток в местах пересечения стен и на углах.
Разновидности кладки
По расположению кирпича в ряду выделяют несколько видов кладки:
- лицевая (постельная) – кирпич укладывают так, чтобы видна была самая широкая сторона;
- ложковая – снаружи видна длинная узкая сторона;
- тычковая – снаружи видны только торцы кирпичей.
Кроме того, кладки делятся на виды по декоративности:
- кладка «в полкирпича» — вертикальные швы ложковой или постельной кладки смещаются по горизонтали на половину длины кирпича;
- штабельная – вертикальные швы между кирпичами расположены на одной линии;
- фламандская – ложковая и тычковая кладка чередуются в одном ряду;
- «американка» — ложковая и тычковая кладки чередуются рядами.
При отсутствии опыта начинать лучше со стандартной ложковой кладки в полкирпича, а по мере повышения мастерства можно пробовать и другие способы. Следует учесть, что штабельная кладка является самой неустойчивой, поэтому применяется исключительно в декоративных целях.
С чего начать облицовку фасада дома?
Облицовка дома, на углах декоративная кладка, «рванный кирпич»
Проект фасада необходимо заранее тщательно проработать, чтобы все результаты проектирования могли быть учтены еще до разработки несущих конструкций. В запасе проектировщика имеется огромный выбор вариантов облицовки и гармонирующих материалов – от облицовочных известняков и кирпичей или клинкера различных структур и цветов до облицовки природного и искусственного камней (кстати, о них мы узнаем в следующей статье). Тем не менее от выбора материала зависит как внешний вид фасада, так и конструктивная способность.
Во вроде бы и все по теме облицовочного слоя кладки без фундамента. Есть конечно нюансы и техники декоративной кладки, разновидности кирпичей, но это лучше разбить по отдельным статьям. Всем пока, до новых статей.
Несущие элементы проемов
При вычислении несущих элементов над дверными и оконными проемами стоит исходить из пониженной нагрузки на стены, так как свыше уровня крепления образуется эффект самонесущего свода. В таких случаях в качестве облегченного свода можно соорудить равносторонний треугольник над несущими элементом. Обязательным условием здесь являются отсутствие сверху и по бокам несущего элемента лишних проемов и надлежащая высота кладки (H > h + 0,25 м). Кроме этого должна быть возможность восприятия бокового сдвига свода. Вот поэтому и не делают с боковой стороны швы.
Перемычки для проемов
Для простейшего перекрытия проемов в роли перемычек чаще всего используется стальной уголок либо швеллер. Размеры уголка или швеллера принимаются в зависимости от перекрываемого проема либо ознакомится с таблицей ниже. С небольшой поправкой этой таблицей можно воспользоваться и при выборе перемычек для рядовых кирпичных кладок.
А кто-то ложит пеноблок на арматуру. Это U-образный пеноблок который затем будет армироваться и заливаться бетоном изнутри
Перемычки для проемов из уголка или швеллера перед кладкой на них кирпича должны быть подперты снизу деревянными подпорками (одной или двумя в зависимости от размера проема). Эти подпорки будут препятствовать изгибу под тяжестью кирпичной кладки. Их удаляют только после того, как раствор в кладке полностью схватится и обретет фундаментальную прочность, то есть кладка над перемычкой станет самонесущей.
Для анкеровки перемычек заводского изготовления над оконными проемами, которые нельзя укреплять по сторонам (из-за вертикального шва), можно воспользоваться специальными проволочными кронштейнами (как показано на рисунке ниже). На этих кронштейнах можно зафиксировать как перемычки заводского изготовления, так и самодельного производства.
Как это работает?
В кирпичах высверливаются отверстия, в которые вставляются стержни арматуры. Стержни закрепляются специально выгнутыми хомутами, которые, в свою очередь, фиксируются зацеплением к стальному уголку. Таким образом, снизу к стальным перемычкам прикрепляются перемычки кирпичные, а уже поверху перемычек выкладывается кирпичная кладка.
Чтобы такие перемычки не прогибались, они усиливаются двумя или более консольными анкерами. В связи с тем, что в конструкцию включены консольные анкера, появилась возможность вертикальной и горизонтальной регулировки. Такие перемычки заводского или самодельного производства можно устанавливать с ювелирной точностью. Для большей жесткости перемычки на концах стержней можно нарезать резьбу и при сборке затягивать гайками – перемычка выйдет как одно целое.
Оформленный при помощи облицовочной кладки фасад откроет перед проектировщиком безграничные возможности. Расположение швов облицовочной кладки, структура и выбор материала указывает на образ строения. Все эти факторы производят особое влияние друг на друга и на конструктивность несущих строительных частей здания.
Инструменты и приспособления
Чтобы правильно выложить кладку облицовочного кирпича своими руками, приготовьте соответствующие инструменты и материалы. Для работы понадобятся:
- уровень для проверки ровности ряда;
- кельма – ею наносится кладочный раствор, удаляются его излишки, выравнивается по месту кирпич;
- молоток в виде кирки – потребуется для раскола кирпича на подходящие по размерам элементы;
- болгарка, алмазный круг – заменяет кирку для подгонки камня под необходимый размер;
- стальной пруток с квадратным сечением 1 на 1 см – им формируются межрядные швы;
- гладкий прут диаметром в 1 см – им выполняется расшивка;
- шнур разметочный;
- анкера;
- материал для лесов;
- шаблоны;
- ведра, лопаты разные, емкость под растворную смесь, бетоносмеситель;
- молоток, отвес;
- кирпичный камень;
- цементный материал, речной песок, известь и пластификаторные добавки.

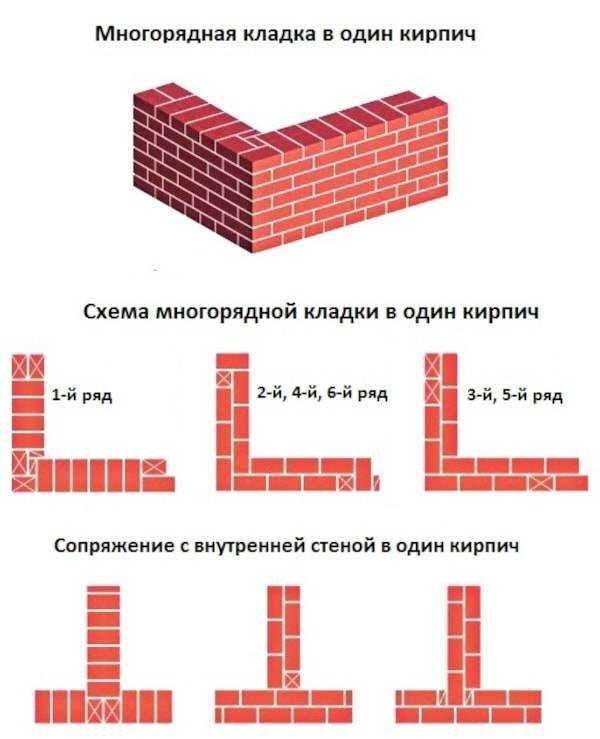

Кладка углов из кирпича по многорядной системе перевязки швов.
При многорядной перевязке первый ряд кирпичной кладки выкладывают так же, как и при однорядной — тычками.
Кирпичную кладку углов стен целесообразно выполнять по многорядной системе перевязки швов. Для прочности кирпичную кладку ведут с перевязкой швов, используя при этом не только целый кирпич, но и его части.
Два первых ряда угла выкладывают таким же способом, как и при однорядной системе перевязки кладки. Третий-шестой ряды наружных верст выполняют ложками, перевязывая вертикальные швы.
Схема кладки прямого угла и ограничения стен при многорядной перевязке кладки толщиной в 1,5 кирпича показана на рис.5-38.
Кладка с многорядной перевязкой менее трудоёмка по сравнению с однорядной и её следует выполнять в летних условиях на прочных растворах, а также зимой на растворах с химическими добавками.
Схема кладки прямого угла и ограничения стен при многорядной перевязке кладки толщиной в 2 кирпича показана на рис.5-51
Прямые углы при многорядной системе перевязки швов выкладывают с применением трёхчетверток и четвертинок. Кладку угла начинают с двух трёхчетверток, из которых каждую устанавливают ложком в наружную версту соответствующей сопрягаемой стены.
Схема кладки прямого угла и ограничения стен при многорядной перевязке кладки толщиной в 2,5 кирпича показана на рис.5-64.
Промежуток, образующийся между трёхчетвертками и тычковыми кирпичами, заполняют четвертинками (см. 1-й ряд кладки).
Во втором ряду кладку версты выполняют ложкАми, а забутовку — тычками. Кладку следующих ложковых рядов ведут с перевязкой вертикальных швов.

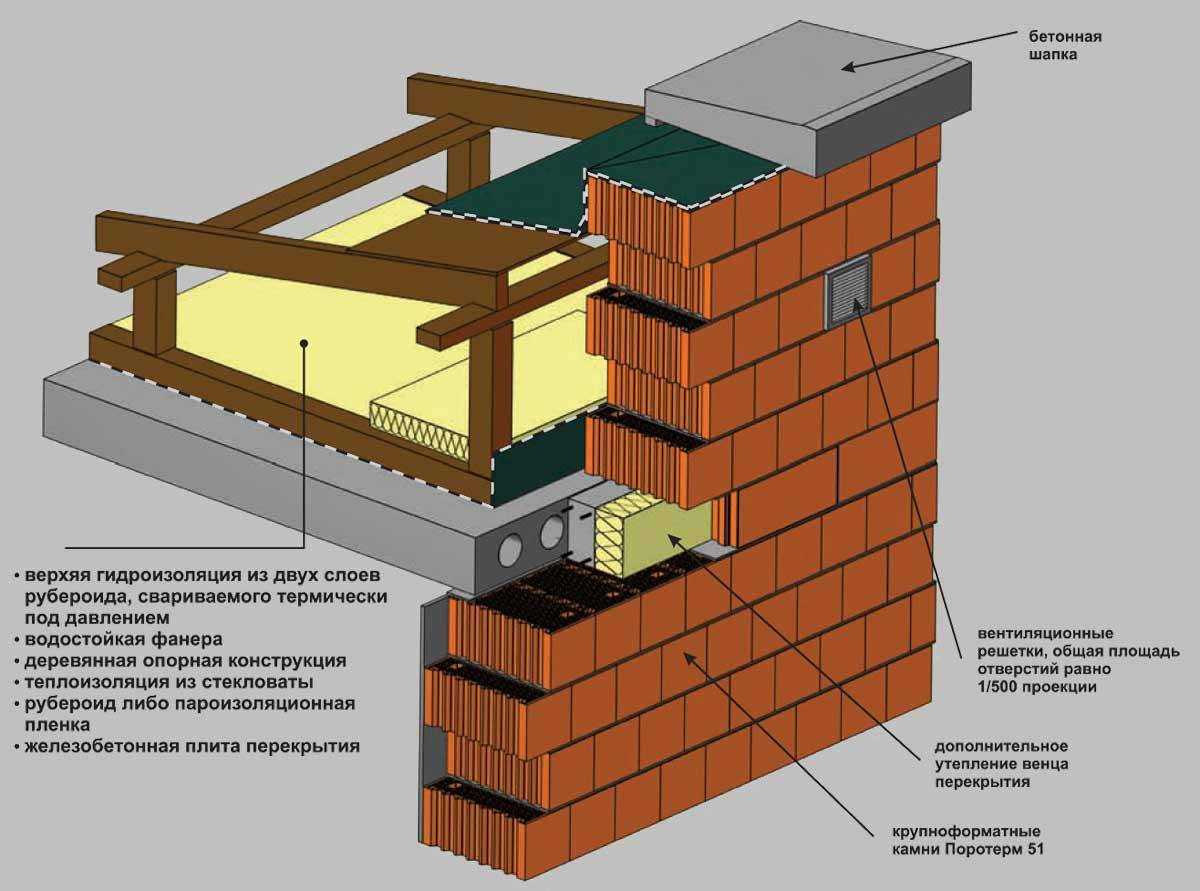

Монтаж облицовочного кирпича узлы
Чертежи и проекты
Подразделы
|
|
Разновидности облицовочного кирпича
Главным предназначением отделочного кирпича является декорирование здания, и в связи с этим изготовители представляют большой выбор вариантов этого материала, внешние данные которого и физические характеристики определяются исходным сырьем.

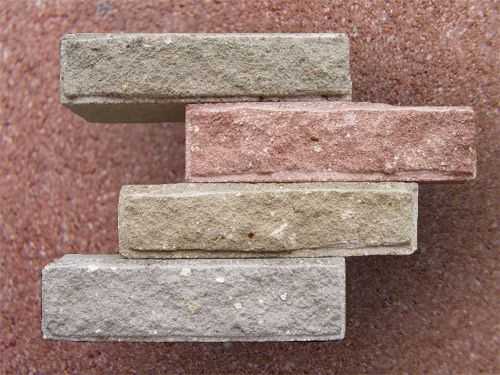

Известны следующие виды облицовочного кирпича:
- керамический. Стандартный кирпич, изготовленный из глины, прошедшей обжиг под воздействием высокой температуры. С учетом исходных данных сырья такой кирпич может быть красного или желтоватого оттенка. Стройматериал отлично противостоит повреждениям механического характера, не меняет свой цвет под ультрафиолетовыми лучами. Поверхность может быть гладкой или иметь небольшие шероховатости. Камень отлично пропускает пар, влагу не накапливает;
- гиперпрессованный. Для изготовления используют ракушечник либо известняк, добавляя портландцемент и красящие составы. Производственный процесс основан на прессовании камней под сильным давлением. Готовое изделие отличается устойчивостью к воздействию влажности и низким температурам, стоит дешевле керамического материала. Такой кирпич может иметь пустотные участки, быть полнотелым и даже фигурным. Имеется один значительный недостаток – поверхность настолько гладкая, что адгезия с растворной смесью затруднена;
- клинкерный. Для изготовления используют пластичную глину, подвергаемую прессованию и обжигу. Добавив в сырье краситель, можно получить любой желаемый оттенок. Кирпичный материал отлично сохраняет тепловую энергию и защищает от посторонних шумов, отличается длительным эксплуатационным периодом при любых температурных режимах. Стоит такой камень дороже остальных облицовочных аналогов. Кроме того, клинкерный материал отличается слабым влагопоглощением, из-за чего время, необходимое для выполнения кладочных работ, увеличивается.
Полезные советы
Если вы сомневаетесь, как правильно положить облицовочный кирпичный камень, изучите некоторые рекомендации опытных специалистов.
Выкладку первого ряда выполняют без применения кладочной смеси, чтобы определить количество камней, которые придется подрезать под нужные размеры. Так вы минимизируете объем кирпичного боя и будете расходовать отделочный материал рационально. Кстати, для обрезки кирпича лучше пользоваться болгаркой и специальным диском для резки камней.
При подготовке кладочного раствора делайте густую консистенцию, чтобы кирпичный материал укладывался плотно. Можно добавить в растворную смесь красящие пигменты, чтобы придать оттенку сходство с кладочным материалом.
Размеры горизонтальных и вертикальных швов должны быть десять и двенадцать миллиметров соответственно, какой бы способ кладки вы не выбрали для работы.
Загрязнения, появившиеся от раствора на облицовочной поверхности, удаляются сразу. После выведения каждого третьего – четвертого ряда поверхность кладки протирают влажными тряпками, чтобы избавиться от цементных следов.
Облицовочные работы кирпичным материалом следует выполнять при температурном режиме не ниже пяти градусов тепла. Чтобы обеспечить надежное вентилирование, в четвертом ряду часть вертикальных швов раствором не заполняется.
Правильная облицовка фасада подразумевает устройство вертикальных усадочных и деформационных швов через четыре – пять метров по высоте всего фасада.
В процессе работы следите за тем, чтобы на облицовочный материал или поверхность стены не попадала влага. В перерывах между обустройством кладки рабочее место рекомендуется укрывать полиэтиленовой пленкой, чтобы защитить от атмосферных осадков.
Больше шести – семи рядов выкладывать не рекомендуется – кладка может подвергнуться деформированию. Следует устраивать перерывы, чтобы растворная смесь успевала схватываться. Через каждые три ряда строительным уровнем контролируется ровность по вертикали и горизонтали.
Расшивать швы рекомендуется поэтапно, чтобы два раза не передвигать строительные леса.

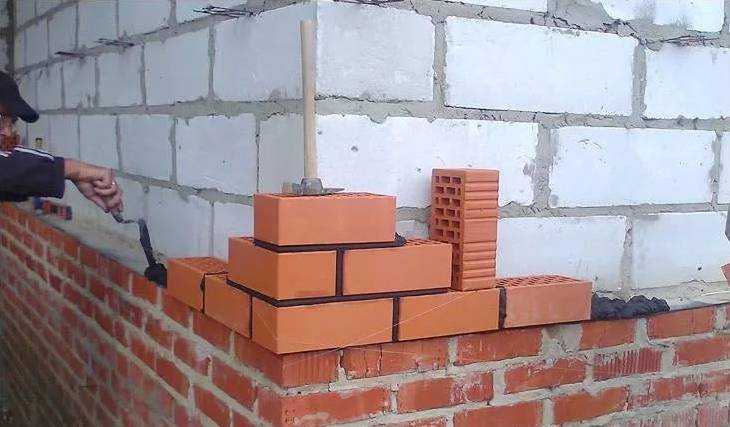

Узел монолитной стены с облицовочным кирпичом
Блоки
- Керамзитобетонные
- Арболитовые
- Шлакоблоки
- Трехслойные теплоблоки
- Пенобетонные блоки
- Полистиролбетон
Дом, построенный из арболитовых блоков, всегда особенный. Это не кирпичное здание – прочное и холодное; не деревянная изба – теплая, уютная, но такая уязвимая для огня и влаги. Древобетонный дом объединил в себе почти все их плюсы и, увы, часть минусов.
Бороться с ними, кстати, довольно просто: это мы увидим в главе про недостатки арболитового дома. Но начнем мы с нуля – с выбора проекта.
Арболитовый дом: цена
Прежде чем приступать к строительству, немаловажно определиться и с ценой вопроса. Узнать, сколько стоит дом из арболита поможет смета
Включить в нее следует не только количество и стоимость материалов с доставкой, но и услуги, которые выполнить самостоятельно по каким-либо причинам не получится и потребуется помощь наемных рабочих или строительной техники.
В итоге, выглядеть смета будет примерно так:
Дома из арболита: видео
Планируя постройку дома из арболита, мы рекомендуем обязательно ознакомиться видеоматериалами по теме
Очень важно не только теоретически понимать фронт предстоящих работ, но и понимать практические нюансы выполнения тех или иных задач
Например, в этом видео отлично рассказано о строительстве дома из арболита своими силами.
Фундамент
Малый удельный вес стен из арболитовых блоков позволяет использовать любые типы фундаментов, распространенные в России. Однако всё же, проектирование и возведение фундаментов требуется выполнять в соответствии со сводом правил «Основания зданий и сооружений».
Фундамент под арболитовый дом, или же из камня или дерева – история индивидуальная. Зависит, в первую очередь, не от типа стен, а от типа вашего участка и почвы, на котором планируете строить. Для того, чтобы определиться с основанием вашего дома, нужно знать свойства почвы и уровень залегания грунтовых вод. Как правило, для этого заказываются геодезические и геологические изыскания на участке.
Удельный вес любого древобетона (в том числе и арболита), куда меньший, чем у кирпича или бетона. Это позволяет возводить облегченный фундамент.Уникальная для легких бетонов изгибная прочность арболитовых блоков во многом прощает даже ошибки проектирования. Однако, злоупотреблять этим не стоит.
Простые мелкозаглубленные ленточные фундаменты лучше использовать не для дома, а например, для арболитовой бани – их можно возвести своими руками.
Посмотрите какие типы фундаментов для арболитовых домов применяются:
Инструменты для кладки кирпича
| Параметры кирпича | Гиперпрессованный кирпич | Клинкерный кирпич | Силикатный кирпич | Керамический кирпич |
|---|---|---|---|---|
| Предел прочности при сжатии, кг/см² | 150-300 | 300-500 | 75-200 | 100-175 |
| Морозостойкость, цикл | 75-150 | 50-100 | 35-50 | 15-50 |
| Влагопоглощение, % | 6-8 | Менее 6 | 6-12 | 6-8 |
| Теплопроводность, Вт/м° С | 0,7-0,8 | 0,7 | 0,3-0,7 | 0,3-0,5 |
| Вес при размере 250х120х65., кг. | 4 | 3-4 | 3,8 | 3,5 |
Для качественной облицовки нужны соответствующие инструменты:
- строительный уровень – без него уложить кирпич ровными рядами не получится;
- кельма – ею наносят раствор, снимают излишки, подравнивают кирпич при укладке;
- молоток-кирка – применяется для раскалывания облицовочного материала;
- болгарка с алмазными дисками – используется для резки кирпичей;
- квадратный металлический прутик сечением 10х10 мм – для формирования одинаковых швов между рядами;
- круглый прут диаметром 10 мм – для расшивки.
Дополнительно понадобится тонкий строительный шнур или прочная нитка, анкера и вязальная проволока для связки кладки с несущей стеной.
Узел 2.1 Опирание облицовки на монолитный пояс
Рис. 1. Нормаль стены подвала и наружной стены с облицовкой из кирпича.
Более подробно этот узел рассмотрен на рис. 2. «Ступенька» из утеплителя сделана с целью уменьшить эксцентриситет нагрузки от облицовки, а также выступ облицовки относительно цоколя.
Рис. 2. Узел опирания кладки облицовки.
В плане монолитный пояс сделан таким образом:
Рис. 3. Монолитный пояс, вид сверху.
Видно, что пояс состоит из двух частей: основной шириной 350 мм, на которую монтируется стена и плиты перекрытия, а также консольный пояс шириной 100 мм, на который и монтируется облицовка. Пояс облицовки изолирован от основного вкладками из ЭППС толщиной 100 мм и связан с ним перешейками 100 мм шириной, выполняющими роль коротких консольных балок, на которых держится пояс облицовки. И 3д-вид этого решения:
Рис. 4. 3д-вид узла.
Как и положено балкам, перешейки армируются в верхней и нижней зоне стержнями 10А500С. Для надёжного анкерования в теле пояса облицовки и в основном поясе арматура выполнена в виде скобы с отогнутыми концами, которая также выполняет роль хомута. Для снижения вероятности наклонных трещин добавлен стержень 8А500С с анкеровкой крюком за продольную арматуру пояса облицовки (замена хомутам). Его можно сделать и из арматуры 8А240, если А500С такого диаметра найти не удастся. Ещё вариант — заменить двумя стержнями аналогичного профиля из Вр 2 5мм, они ставятся тогда с двух сторон от 10А500С.
Ниже расчёт армирования в Robot для нагрузки на пояс 1,4 тн/м с перешейками 100х200 мм с шагом 600 мм. Прежде чем производить расчёт, разберёмся с геометрией узла. Рассмотрим узел детально:
Рис. 4а. Зд-вид перешейка увеличено. Отделка и утеплитель скрыты.
Расположение утеплителя в узле выбрано неслучайно, а так, чтобы уменьшить консольный вылет пояса. Рассмотрим на разрезе:
Рис. 4б. Разрез узла по перешейку.
На разрезе видно, что расстояние от стены, на которую опирается пояс, до центра облицовки составляет 100 мм. Равномерное распределение нагрузки от облицовки по всей ширине позволяет задать её сосредоточенной нагрузкой в центре (случай 1). Но для уверенности рассмотрим и худший случай, когда вся масса облицовки приходится на край консоли, да ещё и с учётом выступа кирпича (синяя линия и случай 2).
Расчётная модель в Robote будет выглядеть как жёстко защемлённая балка 100х200 мм длиной 560 мм из бетона В15 с консольным вылетом 160 мм. И два случая приложения силы:
Рис. 4в. Расчёт при центральном приложении силы.
Рис. 4г. Расчёт при приложении силы в крайнюю точку консоли.
При расчёте была взята нагрузка 8,5 кН на каждую балку. Армирование было задано двумя стержнями 10А500С сверху и снизу. Программа делает проверку изгибающих моментов нескольких сечениях (стержень/позиция) и определяет необходимую площадь армирования в см2 (красная стрелка на рис. 4в), а также необходимый % армирования сечения по расчёту. Зелёная стрелка показывает фактически принятый % армирования. Видно, что в самом худшем случае (рис. 4г) запас по армированию большой. Нули в красных выносках — деформация балки под нагрузкой (её нет).
Такое армирование позволяет опереть на пояс облицовку из керамического кирпича с высотой 5-6 метров.
Решение было подсмотрено в «большом» домостроении, например, в Пособие по проектированию монолитных домов предлагается такой узел для опирания внешней кирпичной облицовки:
Рис. 5. Решение из монолитного домостроения. Рис. 6. Фрагменты решения. Рис. 7. При меньших нагрузках от облицовки соотношение ширины термовкладыша к перешейку увеличивается.
Рис. 8. Вариант армирования в «большом» домостроении.
Также, рекомендую данную статью Орлович и Деркач к прочтению, и пример решения оттуда:
Рис. 9. Узел прогона из статьи Орлович и Деркач.
Несмотря на наличие мостиков холода в виде перешейков, данное решение является довольно эффективным с точки зрения теплоизоляции:
Рис. 10. Тепловая карта работы узла.
Для моделирования работы мостиков холода в 2-хмерной программе Elcut перешейки были приведены к эквивалентной сплошной перемычке (показана на рис. 10 стрелкой).
Аналогично данный узел исполняется и для МЗЛФ. У нас есть также решения заводской готовности для данного вида узла.
