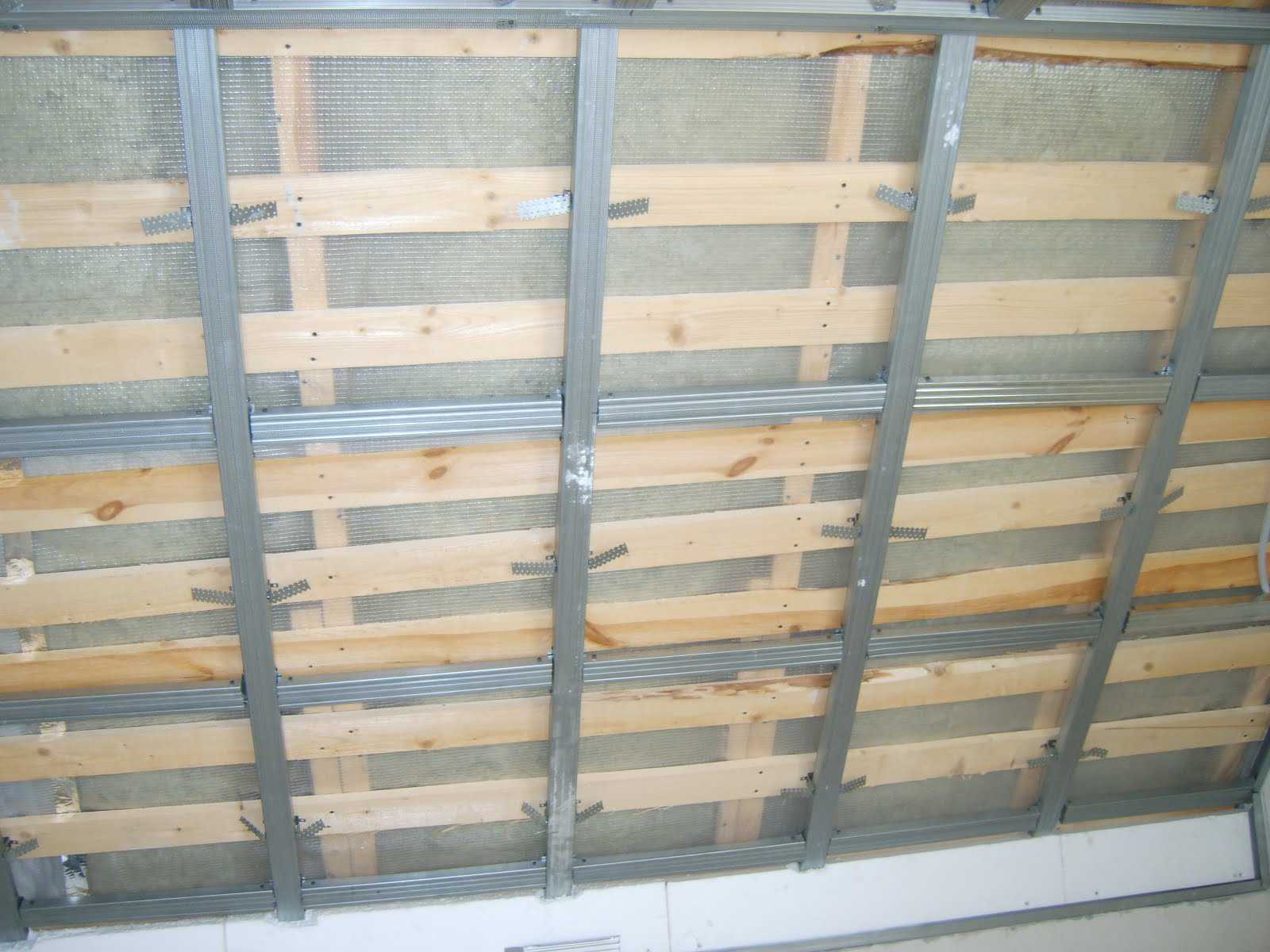

Как закрепить деревянную обрешетку к металлическому каркасу

Какой крепеж подойдет для монтажа стропил и крепления деревянных балок дома? на сайте nedvio

Как крепить деревянную обрешетку к металлическим стропилам: методы и материалы

При выборе методов и материалов для крепления обрешетки к металлическим стропилам необходимо учитывать несколько факторов:

  1. Тип крыши. В зависимости от выбранного типа кровли – скатной или плоской – могут использоваться разные способы крепления обрешетки.
  2. Материал обрешетки. Обрешетка может быть выполнена из дерева, OSB-плит или других материалов, которые могут отличаться по своей прочности и характеристикам.
  3. Погодные условия. Учитывайте климатические особенности региона, где будет установлена крыша, чтобы выбрать материалы и методы крепления, которые обеспечат надежность и долговечность кровли в любых погодных условиях.
  4. Особенности металлических стропил. Металлические стропила имеют свои особенности, которые необходимо учитывать при выборе методов и материалов для крепления обрешетки. Например, необходимо учесть возможное расширение или сокращение металла в зависимости от температуры.

Существует несколько основных методов крепления деревянной обрешетки к металлическим стропилам:

  1. Использование саморезов. Этот метод является самым распространенным и простым в исполнении. Саморезы с широкими шляпками и специальными прокладками обеспечивают надежное крепление обрешетки к металлическим стропилам.
  2. Использование специальных скоб. Специальные скобы позволяют крепить обрешетку без проникновения саморезов в металл. Это обеспечивает большую надежность и предотвращает возможные протечки через отверстия.
  3. Использование кронштейнов. Кронштейны с помощью болтов или саморезов крепят обрешетку к металлическим стропилам и обеспечивают дополнительную прочность. Такой метод крепления обычно используется при более сложных конструкциях крыши или при больших нагрузках на обрешетку.

При выборе материалов для крепления обрешетки к металлическим стропилам рекомендуется использовать нержавеющие саморезы, скобы или болты. Такие материалы обладают высокой прочностью и устойчивостью к коррозии, что обеспечивает долговечность кровли.

Важно помнить, что для правильного крепления обрешетки к металлическим стропилам необходимо обращаться к профессионалам или следовать инструкциям производителей конкретных материалов и элементов кровли. Это позволит установить качественную и надежную крышу, которая сохранит свои характеристики на протяжении долгого времени

Для чего нужна обрешетка крыши, какая бывает, под какой материал какую выбрать

Невозможно построить кровельную систему без обрешетки, которая крепится к верхней части стропил. Они служат непосредственным местом крепления обрешетки окончания крыши.

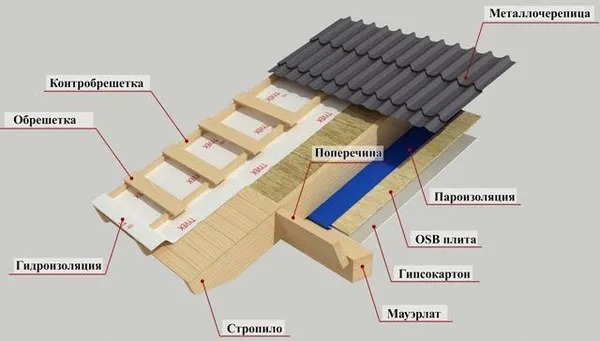

Из чего состоит крыша

Крыша не только придает зданию элегантный внешний вид, но и выполняет функцию предотвращения проникновения дождя, снега, жары и холода через потолок. Кроме того, крыша значительно уменьшает воздействие стоков на стены и поверхности подвального помещения, что существенно продлевает срок их службы. В большинстве случаев здание покрывается 2 или 4 скатными крышами: последние могут быть устроены несколькими способами.

Обычная скатная крыша включает в себя:

  • Стропила. Для соединения этих вертикальных или горизонтальных опор обычно применяют угловое соединение, оснащаемые болтами и скобами.
  • Мауэрлат. Этот брус расположен в горизонтальном положении. Он опирается на отдельные элементы стропилин.
  • Свесы. Так называют нижние участки стропилин.
  • Конек. Располагается сверху конструкции, в районе смыкания стропилин.
  • Обрешетка, контробрешетка. Базовые детали, обеспечивающие укладку кровельных материалов и утеплителя.
  • Гидроизолирующие и утепляющие материалы. С их помощью обустраиваются теплые чердаки.
  • Кровельный настил. Может быть жестким или мягким.

Как правило, крыши делятся на холодные и теплые подтипы. В первом типе пространство крыши снабжено теплоизоляцией: Крыша в этом виде не утеплена. Во втором варианте устанавливается теплоизоляция и гидроизоляционная мембрана. Этот подход в основном используется для чердаков, которые размещаются на мансардах.

Предназначение обрешетки в кровельной системе

Такие крыши используются для следующих целей:

Происходит надежное крепление материалов кровли.
Пространство между крышей и утеплителем в таком случае хорошо вентилируется: особенно это важно для сопредельных участков теплых и холодных кровельных слоев.
Слой утеплителя и гидроизоляции удобно фиксировать на обрешетку крыши.
Стропильная система получает защиту от чрезмерной нагрузки в случаях выпадения обильного снега.

Какие инструменты и материалы понадобятся

Перед сооружением обрешетки на крыше необходимо подготовить следующие инструменты и материалы:

  1. Деревянный брус первого сорта длиной 6 м, без сучков и прочих дефектов. Сечение выбирается в зависимости от того, какой финишный материал будет применяться. Под металлочерепицу понадобятся изделия сечением 50х50 мм, металлическая кровля обустраивается брусом 60х40 мм. Керамическую черепицу укладывают на брус с квадратным сечением 75х75.
  2. Обрезная доска 25х100 мм длиной 6 м. Небольшие изъяны в виде редких сучков тут допускаются. Отдельные случаи предполагают замену досок на ОСП плиты, фанеру или панели ДСП.
  3. Ножовка, бензопила.
  4. Монтажная пена.
  5. Молоток, перфоратор.
  6. Болты с гайками больших размеров. Крепление также осуществляется скобами и гвоздями.
  7. Строительный уровень, рулетка.

Антисептик для деревянной обрешётки

Даже если кровля безупречна и не пропускает воду, дерево в кровельном пироге и стропильной системе подвержено неблагоприятным воздействиям влажности и перепадов температуры, что провоцирует образование грибков и плесени. В кровельном пироге с удовольствием поселяются мыши и древоточцы. Дерево пожароопасно.

Чтобы этого избежать, нужна качественная пропитка. Она должна противостоять всем этим опасностям и глубоко проникать в структуру древесины, не содержать вредных для человека веществ (мышьяка, медного купороса), хорошо растворяться в воде, долго не смываться.

В наших климатических условиях и условиях конкретного дома нужно выбрать, что важнее — устойчивость к влажности или возгоранию. Древесина пропитывается лишь раз. И первый состав будет основным по действию. Нанесённые во вторую и третью очередь покрытия будут работать слабее.

Существует два метода нанесения антисептиков.

  1. Импрегнация — погружение деревянных элементов в ванну или другой резервуар с составом. Обычно применяется ещё до продажи пиломатериала. Но делается и дома, для чего производитель указывает на банке требуемое время, которое для пиломатериалов малого и среднего сечения составляет 30–60 минут, но может доходить и до 4 часов.
  2. Обработка вручную — распыление или окраска, которые экономят состав, но эффективность при этом снижается.

Антисептик — это защита от грибка (фунгицид), микробов (биоцид), насекомых (инсектицид) в одном флаконе. Состав хорошего антисептика должен быть полностью безвреден для человека. В антисептики для внешних деталей входит красящая алкидная смола.

Смело могу посоветовать антисептик на водной основе «Сенеж». Он бывает разных серий для разных конструкций — «Ультра», «Био», «Тор», «Сауна». Мы обрабатывали разновидностью «Ультра» стропила, балки перекрытия, обрешётку. «Сенеж» легко наносится пульверизатором. При небольшом расходе средства, лишь немного превышающем заявленный (250—300 г/м3), пропитка на глаз получилась качественной и даже украсила древесину. Производитель обещает биозащиту до 35 лет и эффект «излечения» уже поражённой древесины. Прошло уже около десяти лет, повода жаловаться пока нет.

Я провела небольшое маркетинговое исследование. Оно показало, что кроме «Сенежа» популярностью пользуются средства Pinotex Impra и Pinotex Ultra производства Эстонии, как высокоэффективные и обладающие декоративным эффектом. Но в отличие от «Сенежа» их нельзя использовать для уже поражённой микроорганизмами древесины. А отечественное средство «Древотекс» защищает от атмосферных воздействий и солнца, придаёт красивый вид изделию, но имеет ограничения по влажности пиломатериала: его нельзя наносить, если влажность больше 20%.

Таблица: сравнительные характеристики и цены антисептических пропиток

Название Характеристики Количество в упаковке, л Средняя цена в пересчёте на литр, руб.
Pinotex Ultra Защищает от грибков, гнили и плесени, атмосферных воздействий, УФ-лучей 9 420
Pinotex Impra Защищает глубокие слои древесины от грунтовой влаги, плесени, синевы и гнили 10 520
«Сенеж Ультра» Защищает от гниения, плесени, синевы и древоточцев внутри и на открытом воздухе 10 60
«Сенеж Био» Защищает от гниения, плесени, синевы и древоточцев в контакте с человеком и животными и на открытом воздухе в особо тяжёлых условиях 10 78
«Древотекс» Образует атмосферостойкое и УФ-стойкое эластичное покрытие 10 230

Видео: обработка древесины антисептиком

Вы внимательно разобрались в принципах конструкции и материала обрешётки, сделали правильный выбор, углубили знания в соответствии с выбранной технологией. Теперь можно приступать к строительству крыши своими руками. У вас всё получится и вы сможете собой гордиться.

Классификация соединительных узлов

Каркас крыши состоит из целого ряда элементов, надежно скрепленных между собой. Но основную эксплуатационную нагрузку несут стропила, поэтому от прочности их крепления на мауэрлат и соединения между собой зависят функциональные характеристики крыши и безопасность всей конструкции.

Стропильные системы, висячие и наслонные, передают нагрузку от собственного веса, веса кровельного пирога и атмосферных воздействий на несущие стены и другие конструкции. Нижние концы стропил опираются на опорную балку или мауэрлат, верхние попарно скрепляются непосредственно друг с другом или монтируются к коньковому прогону. Кроме того, для жесткости конструкции применяются дополнительные опоры, ригели, подкосы и другие элементы. При необходимости увеличить длину стропил выполняется наращивание стропильных ног. В целом, узлы соединения стропил можно подразделить на несколько основных групп :

  • узел соединения с «фундаментом» крыши»;
  • узел конькового соединения;
  • узел крепежа дополнительных элементов стропильной системы;
  • стыкование стропил при наращивании.

Все виды соединения стропил подразумевают использование определенных крепежных элементов.

Наращивание стропил

Соединение стропил между собой по длине позволяет изготовить стропильную ногу необходимых размеров из имеющегося пиломатериала. Чаще всего сращивание выполняется следующими методами соединения :

  • встык;
  • внахлест;
  • способом косого прируба;
  • в три доски;
  • с опорой на прогон.

Крепление встык. Для сращивания стыкуемые концы требуется отрезать строго под углом 90°. После плотного совмещения получившихся торцов, на стропила в месте стыка монтируется деревянная накладка или металлический крепежный элемент (пластина с зубьями). Накладки из доски устанавливаются с обеих сторон и прибиваются в шахматном порядке гвоздями соответствующей длины, либо крепятся саморезами.

Метод косого прируба. Подрезка концов выполняется под углом 45°. Срезанные концы стыкуются, после чего посередине сверлится сквозное отверстие для болтового крепежа. Бруски стягиваются болтом диаметром 12 или 14 мм с широкой шайбой.

Крепление внахлест. Деревянные элементы укладываются с нахлестом и по всей длине сшиваются гвоздями, которые должны располагаться в шахматном порядке. В отдельных случаях могут применяться шпильки с гайками и шайбами. Такое соединение стропил по длине не требует точного выполнения срезов торцов.

Длинную стропильную ногу можно изготовить, используя три доски и прокладки. В этом случае одна из досок укладывается между двумя другими с нахлестом не менее метра и крепится гвоздями в шахматном порядке. Затем в пустой промежуток между крайними досками вставляются и пришиваются гвоздями деревянные прокладки, равные по толщине средней доске, чтобы обеспечить жесткость конструкции.

Соединение стропил по длине с опорой на промежуточный прогон выполняется в том случае, когда все стропильные ноги наращиваются на одном расстоянии от свеса крыши. Горизонтальный прогон монтируется на стойках, которые опираются на внутреннюю несущую стену или колонны. В случае, когда место сращивания приходится на прогон, появляется возможность обеспечить необходимую жесткость длинной стропильной ноги. Обе части стропила соединяются между собой скобами либо другими элементами, и дополнительно гвоздями крепятся к прогону.

Наращенная стропильная нога должна по всей длине иметь одинаковую жесткость и прочность, в противном случае в процессе эксплуатации крыша деформируется.

Антикоррозийная обработка дерева

Также все обрешёточные материалы нужно подвергать тщательной антикоррозийной обработке. Для этого нужно выбирать подходящие средства, ориентированные под определённые условия эксплуатации древесных материалов. Материалы сначала требуется пропитать синтетическими смолами и другими защитными препаратами. Так вы обеспечите им пассивную защиту.

Активная оборона гарантируется с применением влагоустойчивых лакокрасочных средств и влагоустойчивых пропиток.

Например, можно задействовать такое средство — DUFA HOLZLAZUR. Это специальная глазурь – пропитка. Она превосходно защищает любые породы дерева и древесные материалы от атмосферного влияния, гниения, плесени, разных грибков.

Чем отличается обрешетка для шифера и металлочерепицы

Для обустройства обрешетки может быть используем один или два слоя укладки. Первый вариант предусматривает использование бруса с квадратным сечением в 50 мм. Оптимальный шаг в таком случае – 50 см, с укладкой элементов в параллельном направлении к коньку. Если вместо обычного волнистого шифера применяют унифицированный профиль, то шаг можно увеличить до 80 см, с увеличением сечения бруса до 75 мм. Главное при этом, чтобы под каждым шиферным пролетом было не менее трех перекладин.

Более всего в данной конструкции нагружен карниз, поэтому его толщину следует увеличить. Коньки и свесы оформляются сплошными настилами. Для достижения равномерного распределения нагрузки и плотности листовой укладки, четные брусья делаются толще нечетных на 30 мм. Чтобы конструкция прослужила максимально долго, то перед тем, как крепить обрешетку на крышу, все ее деревянные детали нужно обработать специальными составами противопожарного и антисептического действия (подробнее: «Как и чем обработать стропила и обрешетку – выбираем антисептик»). Для их нанесения понадобится малярная кисть: пропитка осуществляется в два слоя.

Для тестирования качества противопожарного вещества, достаточно отколоть небольшой фрагмент обработанной древесины и попытаться его поджечь. Хорошо защищенный материал возгорается только когда на него воздействует открытое пламя: по его удалению вещество сразу же затухает.

Грамотная проектировка и обустройство крыши станет залогом как эстетической красоты дома, так и его защиты от всех наружных воздействий

При этом важно достигать хорошего качества каждой отдельной части кровельной конструкции. Обрешетка, несмотря на свою незаметность, играет очень важную роль, поэтому при ее обустройстве важно соблюдать все необходимые требования и нормы, как сделать обрешетку крыши

Особенное внимание при этом уделяется подбору подходящих строительных материалов соответствующего качества

Саморезы и винты

Саморезы часто путают со самосверлящими шурупами, на самом деле они отличаются друг от друга. Классический саморез — это металлический крепеж с плотной резьбой, утонченный с одной края, и заканчивающийся шестигранной головкой с другой.

Для работы с саморезами вам пригодятся специальные насадки на отвертку, шуруповерт, либо шестигранная гайка и, возможно, пара плоских шайб, чтобы предотвратить самопроизвольное ослабление соединения.

Крепление дерева с помощью саморезов и винтов также отличается от гвоздей и шурупов. Чтобы закрепить саморез, через соединяемые элементы следует просверлить отверстие одинакового диаметра. Затем ставится шайба, и винт вкручивается в отверстие. На противоположной стороне ввинчивается вторая шайба и надевается гайка.

Разумеется, такой способ крепления древесины более трудоемкий, однако и более прочный. Благодаря затяжке с двух сторон деревянные элементы скрепляются друг к другу с большей силой. Однако, в отличие от шурупов, винтовая резьба не застревает в материале, т. е. дерево в месте крепления может слегка «гулять». Конечно, эта проблема решаема, если использовать больше винтов и вкручивать из ближе друг к другу.

Правильно сделанные винтовые соединения получаются очень прочными. К тому же саморезы и болты незаменимы, если стоит задача скрепить очень массивные части конструкций. Длина болтов может достигать десятков сантиметров, поэтому застройщики их чаще всего используют для соединения самых толстых деревянных элементов — бревен и балок.

Однако для работы с таком видом крепежа нужен определенный опыт и специальный инструмент. Вам придется купить специальные насадки и ключи (а лучше несколько: плоские, кольцевые, динамометрические ключи, торцевые ключи или отвертки с торцевыми ключами). Также, для того, чтобы укоротить слишком длинные винты, вам пригодятся болгарка или шлифовальная машинка.

Какими способами могут крепиться к балкам стропила

Мы рассмотрим все возможные методы фиксации элементов, некоторые из них используются крайне редко и только во время строительства аутентичных домов по старинным технологиям. Такие работы выполняют плотники высочайшего класса, умеющие работать топором, долотом, стамеской и прочими традиционными плотницкими инструментами.

Специальными металлическими крепежными пластинами

Строители применяют два типа пластин. Соединение прочное, делается быстро и без ручного труда. В развитых странах стропильные фермы домов собираются на производственных линиях, при этом все процессы почти полностью автоматизированы. Технология сборки дает возможность увеличивать производительность оборудования и снижать себестоимость продукции. Элементы домов на строительной площадке быстро собираются, количество ручного труда сводится к минимуму. Деревянный дом под ключ ставится всего за две-три недели в зависимости от этажности и размеров.

Крепежные пластины

Какие пластины применяются для крепления стропилин к балкам?

Зубчатые

В нашей стране, к сожалению, малоизвестны, в развитых странах используются давно. Зубчатое крепление – металлические пластины с различными линейными размерами. По всей площади имеются зубья, которые вбиваются в деревянные конструкции. Длина и расстояние между зубьями выбирается с учетом размеров стропильных ног и балок перекрытия. Такое соединение дает возможность автоматизировать процесс производства ферм стропильной системы. Зубчатые пластины устанавливаются с двух сторон соединяемого узла.

Стальные зубчатые пластины

Зубчатые пластины можно забивать и вручную, но необходимо следить за правильностью их положения.

Перфорированные

Хорошо известные крепежные элементы, универсального использования. Могут фиксировать все элементы стропильной системы, имеют различные размеры и толщину. Пластины накладываются на узел, стягивание выполняется саморезами, болтами или обыкновенными гладкими гвоздями. Могут монтироваться с одной или двух сторон соединения. Преимущества – нет строгих требований по качеству пиломатериалов, большое количество отверстий позволяет выбирать самые удачные места вкручивания саморезов. Недостатки – требуют довольно много ручного труда. Работать с ними тяжелее, чем с зубчатыми. Кроме того, возрастает время монтажа стропильной системы.

Использование перфорированного крепежа

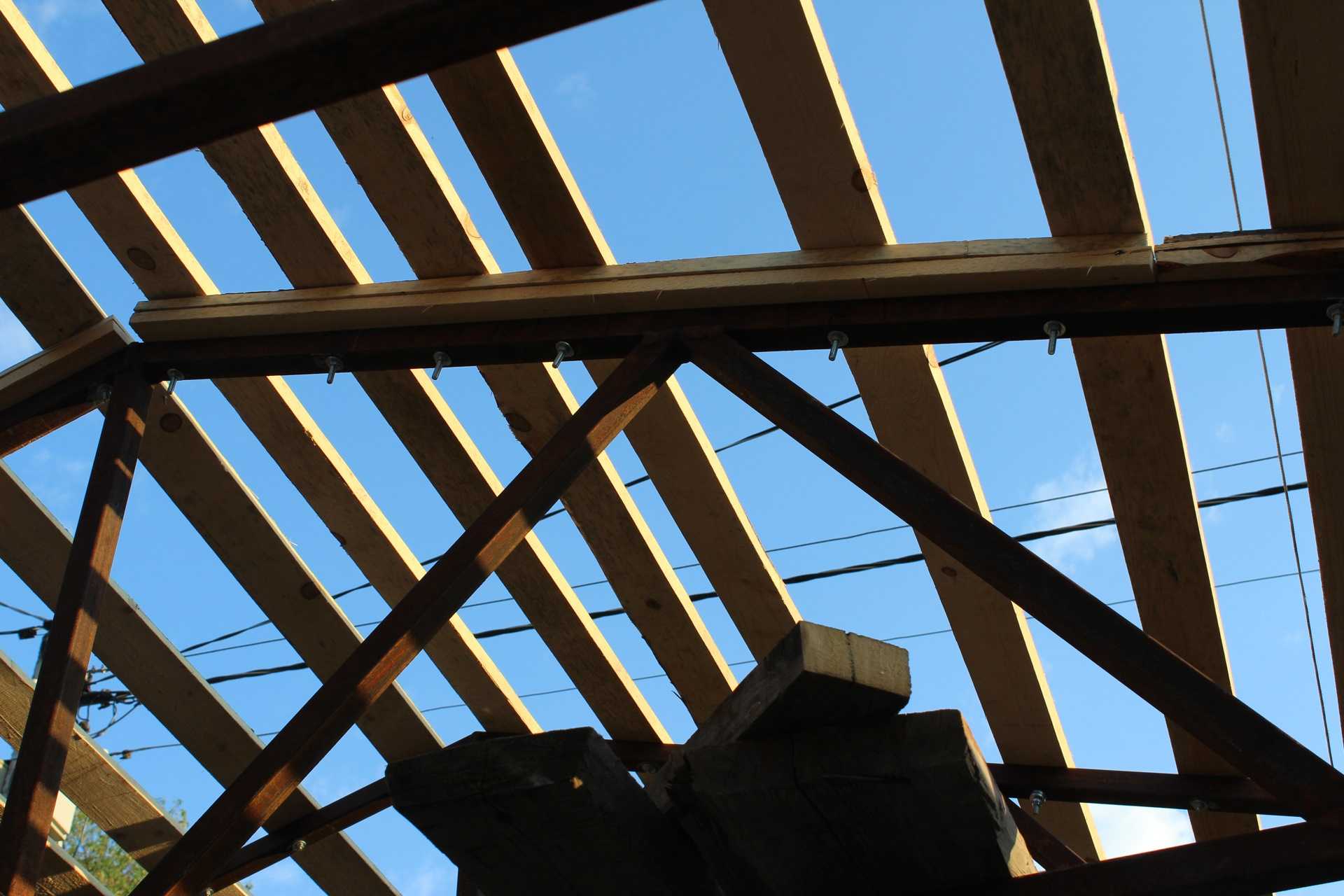

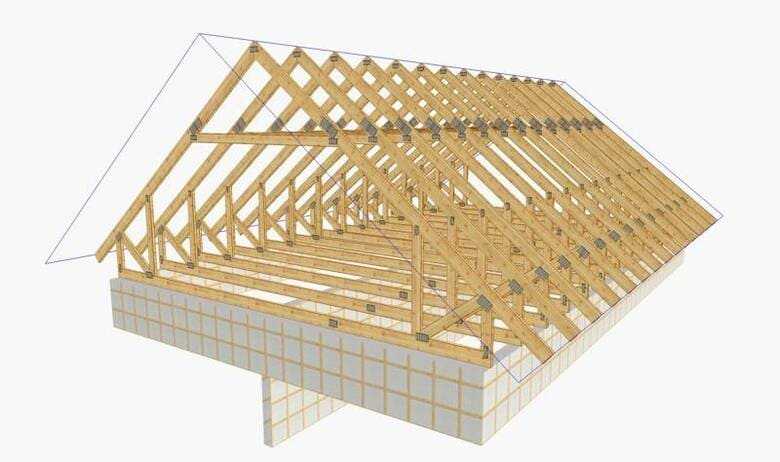

Общий вид на стропильные фермы

Крепление ригеля к стропилам

Крепить стропила к балкам перекрытия рекомендуется том случае, когда оба элементы изготовлены из одинаковых досок. Такой метод на сегодняшний день считается самым распространенным.

Болтовое

Крыши небольших хозяйственных зданий и пристроек не имеют значительных нагрузок, во время их изготовления используются упрощенные методы соединения стропилин и балок перекрытия. Самый распространенный вариант – болтами. Проделываются отверстия в балках перекрытия и стропилинах, элементы располагаются рядом, в отверстия вставляются болты, узел прочно стягивается.

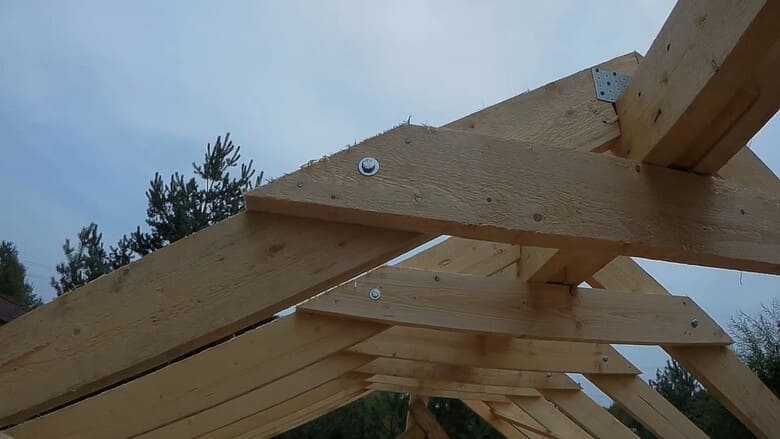

Соединение стропил болтами

Соединение врезкой

Более сложное соединение, требуется практический строительный опыт. Врезка полностью исключает вероятность подвижек стропилин в местах соединения с потолочными балками, узел более прочный и статичный. На балке выпиливается углубление, а на стропилине выступ, детали должны плотно входить друг в друга.

Такой метод фиксации делается только на доме, что усложняет процесс строительства. Кроме того, каждое соединение подготавливается индивидуально, что еще больше увеличивает сроки строительства и повышает его стоимость. Еще один недостаток врезки – каждое соединение уменьшает толщину досок стропилин и балок, это становится причиной уменьшения их несущих показателей. Как следствие, проектировщики должны во время расчетов предусматривать увеличенные размеры пиломатериалов с учетом уменьшения их ширины в результате запиливания. А это негативно сказывается на стоимости строения.

Конструктивные узлы опоры стропил на балки перекрытия

Соединение врубкой

Старинный метод, в настоящее время применяется крайне редко. Работы делаются плотниками, умеющими обращаться с ручными инструментами и топором. Врубка делается только на толстых стропилинах и балках. Топором, долотом и стамеской делается соединение шип/паз под необходимым углом. Работа физически тяжелая, в качестве дополнительного соединения могут использоваться металлические самодельные скобы. Длина скоб и диаметр прутка выбираются с учетом конкретного места установки и предполагаемой максимальной нагрузки.

Варианты врубки стропил в балку

Основные понятия и термины

Планируя монтаж двускатной крыши, не стоит торопиться с закупкой материалов и засучив рукава погружаться в работу. Прежде всего нужно разобраться в проектной терминологии и определить, какой именно вариант двускатной крыши подойдет в данном случае.

Мауэрлат – монтируемый по периметру наружной несущей стены брус, который играет роль опоры для стропильных ног. При минимальном сечении 100 * 100 мм такой брус может быть цельным или наборным из двух элементов с меньшим сечением.

Стропильная нога – балка, которая снизу опирается на мауэрлат и, наклоняясь, вверху соединяется с еще одной, образуя конек. Наличие двух соединенных между собой балок и характеризует двускатную систему крыши. Толщина стропильной ноги должна составлять минимально 50 мм, а ширина – не меньше 150 мм.

Ферма – треугольник, установленный в месте соединения двух стропильных ног. Размер шага при монтаже двускатной крыши будет зависеть от массы кровельного пирога и рассчитывается с учетом снеговой и ветровой нагрузки на конкретной территории.

Конек(или коньковый прогон) представляет собой верхнюю линию, соединяющую стропильные ноги и две плоскости кровли.

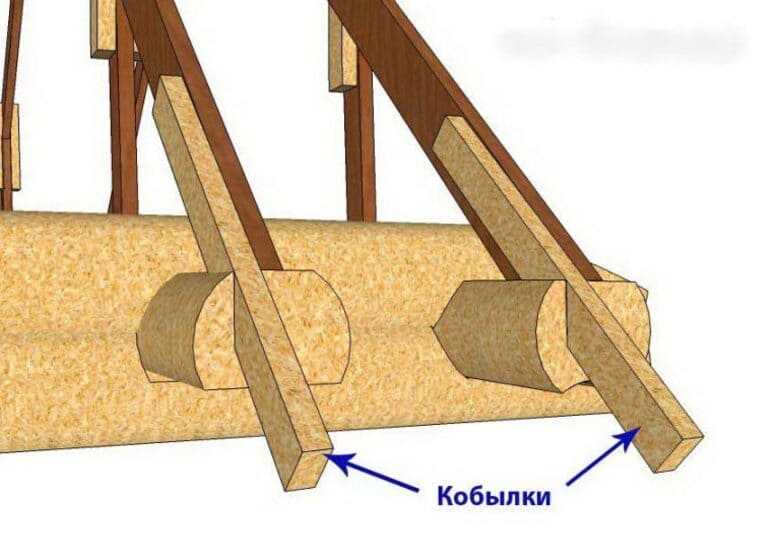

Кобылки – свисающие над наружной несущей стеной края стропильных ног. На наружную сторону свесов прибиваются лобовые доски, которые впоследствии станут опорой при монтаже сливных кровельных желобов.

Стойки– вертикальные брусья, подпирающие стропильную конструкцию. Если дом небольшой, достаточно установить стойку только по центру, где она будет подпирать конек. Если же постройка имеет значительную площадь или жилой чердак, понадобятся также и промежуточные стойки.

Подкосы необходимы для придания дополнительной устойчивости стропильным фермам. Это маленькие балки, которые устанавливаются под небольшим скосом.

Затяжка– также называется «схватка» или «ригель» и нужна для стягивания двух смежных стропильных ног.

Лежень чем-то напоминает мауэрлат, с тем лишь отличием, что его монтаж осуществляется над внутренней несущей стеной или несколькими внутренними стенами.

Обрешетка – бывает сплошная или с зазорами (зависимо от массы и конструкции кровельного пирога) и представляет собой перпендикулярно набитые доски над стропилами.

Прогон– практически то же, что и коньковой брус, но монтируется по всей плоскости кровли, укрепляя фермы и дополнительно подпирая стропила.

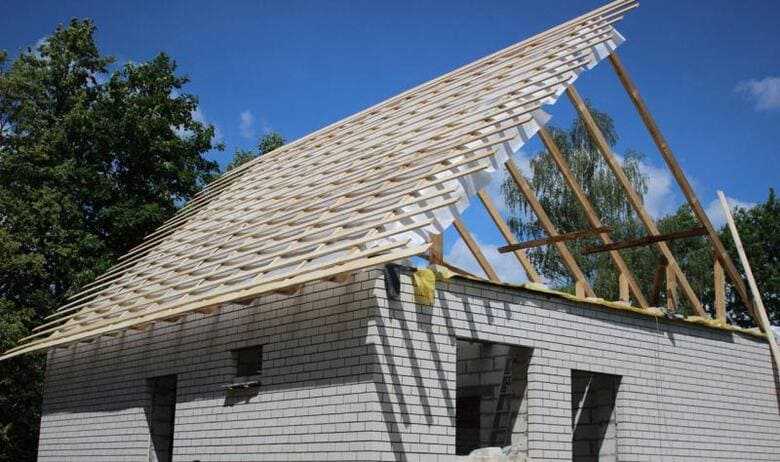

Монтируем кровельную обрешетку своими руками

После того, как стропильная система полностью обустроена, проводится внимательный замер крыши. Делают это при помощи веревки, что упрощает обмерку диагоналей. При сопоставлении двух показателей желательно, чтобы они не отличались друг от друга более, чем на 20 мм. В случае превышения этого допуска последующая работа может натолкнуться на определенные сложности. Далее проводится укладка пароизоляции и утеплителя, в виде минеральной ваты или другого подходящего материала.

Обрешетка крыши своими руками собирается поверх ранее проложенной гидроизоляционной пленки, при укладке которой наблюдают перехлест в 15 см. Удобнее всего монтировать полотна от верха и вниз, беря за направления стропилины. Для крепления пленки подойдет строительный степлер. Поверх стропилин проводится набивка планок, для создания контробрешетки.

Важно не забыть о вентиляционных зазорах, разделяющих пленку и укладываемый кровельный материал. Проще говоря, при постилке пленки важно оставлять провисания

Этим же способом проводится разделение пленки и утеплителя. Для упрощения задачи, как правильно сделать обрешетку на крыше, применяется обрешеточный шаблон, который предназначен для четкого соблюдения параметров конструкции.

Если укладывается мягкая кровля, то монтаж элементов обрешетки проводится методом выравнивания и стыковки. Во избежание последующей деформации, сплошную конструкцию нужно крепить с особенной тщательностью, используя на каждом брусе не менее двух гвоздей.

Конструктивные особенности

Обрешётка не выглядит технически сложным элементом, поэтому доски и брус обычно укладываются своими руками, без привлечения профильных специалистов. При выполнении монтажных работ нужно учитывать факт, что элемент имеет собственную классификацию, что во многом определяет выбор кровельного материала. В общих чертах обрешётка различается двумя основными признаками: способом укладки и количеством слоёв.

Укладка

Можно выделить два варианта:

Разреженная.

Особенностью конструкции является большое расстояние между поперечными лагами. Брус укладывается на значительном расстоянии друг от друга, иногда шаг может превышать полметра. Конкретное расстояние зависит от ширины и характера кровельного материала.

Сплошная.

Доска для обрешётки крыш укладывается практически вплотную, оставляя зазоры шириной не более 10 мм. Оставляемый зазор компенсирует температурную деформацию и помогает избежать вспучивания кровельного настила при чрезмерном нагревании. Сплошная обрешётка может выступать самостоятельным элементом кровельной системы или выполнять вспомогательную функцию в двухслойных конструкциях.

Обрешётка сплошного типа не привязана к определённому виду крыши, поэтому может служить основанием для любого кровельного материала.

Количество слоёв

Строителям приходится выбирать между двумя вариантами:

  • одинарная обрешётка укладывается на стропильную систему одним слоем, располагаясь параллельно коньку крыши;
  • двухслойная – доски первого слоя идут с шагом 500–1000 мм, сверху настилаются щиты, расположенные под углом 450.

При обустройстве крыши порой используется такое понятие, как контробрешётка. Элемент используется в кровельных системах, где предполагается наличие гидро- и пароизоляции. Контробрешётка монтируется поверх гидроизоляционного слоя, прижимая материал и являясь основанием для основной обрешётки.

https://youtube.com/watch?v=kmvFmteu70c

Сплошная обрешётка и материалы

Выше указывались пункты, касающиеся разряженной обрешётки. Её также можно сделать и сплошной. Но применяются уже другие материалы:

  • водоустойчивая фанера,
  • стружечные плиты OSB-3.

Это взаимозаменяемые варианты. Ценник фанера несколько выше. Но этот материал проще демонтировать и снова использовать. С обозначенными плитами таких действий не получится.

В зависимости от дистанции стропил, отсутствия или нахождения под листами дополнительных прогонов подходят фанеры или плиты толщиной 1,2 – 2,1 см.

Для любой фальцевой кровли сплошную обрешётку требуется выполнять из пиломатериалов, чьи параметры толщины отражены в предложенной таблице:

Дистанции стропил, либо прогонов (см.) Доска клееная многослойная Доска обрезная из хвойных пород Фанера/ плиты
60 20 22 12
90 23 25 18
120 30 32 21

В редких случаях для создания сплошной обрешётки применяют обрезную доску. Ещё реже в этом деле встречаются шпунтованные изделия. Они собираются автоматически без сквозняков между составляющими.

Самая распространенная тол данных материалов составляет 2,5 см. Версии толще 3,2 см не годятся – у них слишком большая масса.

Нужная ширина досок для обрешёток не превышает 15 см. При аналогии с вариантом доски «сотка» получается сравнительно небольшое число крепежей на один скат, и минимальное число стыковых зон.

При сопоставлении с вариантом на 20 см (шириной), вариант на 15 см меньше уязвим к поперечным дефектам. Чем больше ширина доски, тем больше её расположенность к деформациям и усушке.

Для создания сплошных обрешёток задействуют калиброванные доски. То есть в данной партии у всех досок идентичная ширина.
