Самодельные сани волокуши для мотобуксировщика

Используем пластиковые трубы для изготовления саней: пошаговая инструкция

Поскольку крепления санок нужно выполнять очень точно, соблюдая размеры и углы по чертежу, работать рекомендуют за большим столом или на другой плоской поверхности. Как сделать сани из полипропиленовых труб Для изготовления санок из пластиковых труб необходимо составить чертеж, подготовить детали, собрать каркас. Составление чертежа Начать изготовление саней из пластиковых труб своими руками следует с составления чертежа.

За основу можно взять классическую конструкцию таких габаритов. Чертеж конструкции поможет быстро создать средство передвижения для ребенка Подготовка деталей Для подготовки деталей нужно изготовить несколько заготовок для детских санок — это будут пластиковые трубы: для продольного и поперечного каркаса; для полозьев; стойки для каркаса и для полозьев. Длину каждой заготовки санок отмеряют в соответствии с чертежом и делают метку маркером.

После этого проводят соответствующие срезы и обрабатывают края наждачной бумагой. Сбор каркаса Следующий этап изготовления санок из труб ПВХ своими руками — это сборка каркаса.

Это и есть главная стадия, от которой зависит прочность, удобство и долговечность пластиковой конструкции. Действовать нужно таким образом: Разметить трубы с малым диаметром для каркаса — здесь будет два пояса: длина продольного 180 см, поперечного — 70 см. Места для распила можно отметить маркером, а затем разрезать с помощью ножовки или болгарки. Обработать края пластиковых труб напильником. Пройтись наждачкой, чтобы не было неровных краев. Пренебрегать этим этапом сборки саней из труб ПВХ не стоит, поскольку детали с обработанными краями удобнее скреплять.

Заготовки для детских санок укладывают на ровный стол и соединяют вместе. Сделать это можно стальными уголками, саморезами или пайкой.

Однако пластиковая конструкция получится более надежной и долговечной, если пройти стыковку угловым профилем. Теперь нужно разметить стойки для монтажа полозьев и каркаса. Берут пластиковые трубы высотой 20—30 см. Их нарезают и зачищают срезы наждачной бумагой. Таких стоек нужно изготовить по 5—7 штук с каждой стороны.

Между ними должен быть интервал 10—15 см. На стыковочных кромках каждой стойки санок изготавливают круглую впадину. Для этого нужно поработать напильником и ножом. Эта впадина обеспечит плотное прилегание элементов основы из пластиковых труб. Заготовленные стойки крепят к основному каркасу санок с помощью уголков. Теперь нужно сделать лыжи тоже из пластиковых труб.

Заготовку нужной длины распиливают болгаркой — получается два продольных участка. Их выгибают с помощью потока горячего воздуха феном до приобретения плоской формы. Затем передние части также обдают горячим воздухом и загибают их почти на половину окружности угол 150 градусов. Изготовленные лыжи для санок закрепляют на стойках с помощью уголков.

Причем фиксация должна быть с обеих сторон. К каркасу саней прикрепляют сиденье. Изготовление сиденья Последний этап изготовления детских санок из труб ПВХ — это сборка седла и монтаж его к несущему основанию.

Его можно сделать из клееной фанеры или других подручных материалов. Металл для изготовления сиденья не используют, т. Сиденье чаще всего изготавливают из прочного оргалита или дощечек, фиксируют к каркасу саморезами Для малышей можно сделать мягкое сиденье. Оно окажется более комфортным, чем просто доски. В качестве основы используют вату, поролон, старое одеяло.

Сверху оббивают отделочным материалом. Можно использовать старую кожу например, из голенищ сапог или куртки , дермантин или плотную ткань.

После этого сидение прикручивают к раме из полипропиленовых труб. В качестве крепежа используют болты или саморезы. Также можно собрать багажник для детских санок и устройства для фиксации ног. Заключение Санки из полипропиленовых труб получаются легкими, удобными и очень прочными.

Они ничем не уступают металлическим конструкциям, и в отличие от них, не подвергаются коррозии. Сделать такое средство передвижения можно своими руками в домашних условиях. Главное требование — продумать чертеж, сделать правильные наметки и точные срезы в нужных местах.

При работе следует использовать средства защиты. Все этапы разметки и сборки необходимо проводить на ровной поверхности и при хорошем освещении. Поделиться с друзьями: Вам также может быть интересно.

716

Инструкция по изготовлению

Как мы уже отмечали выше, для наших санок нужны пластиковые трубы. Они необходимы для полозьев, учитывая то, что полозья должны быть плоскими, а трубы круглые, то для начала их следует нагреть, чтобы они выпрямились. Нагревают либо специальным нагревателем или строительным феном, но с последним очень аккуратно и внимательно следя за нагревом. В противном случае можно испортить трубу.

1. После нагрева будущие полозья помещают на ровное место под гнет до их полного остывания. И только после этого размечают переднюю сторону и загибают её под углом 30 градусов. Из профильной металлической трубы сваривают прочное каркасное основание, на которое в дальнейшем ставят полозья. Спереди наших санок устанавливают дышло, усиливают его стальным листом, ставят в него втулку. Затем закрепляют настил из фанеры, проваривают и проверяют соединение в местах сварки на прочность.
2. Учитывая то, что мы делаем сани для снегохода своими руками, многие технические решения не всегда удается реализовать. Из мотоколяски выйдут отличные сани, стоит только ее поставить на полозья. Правда, такая конструкция подойдет только для мощных снегоходов, так как ее вес все же значителен.
3. Можно также по принципу саней сделать своими руками тележку с колесами для вездехода или квадроцикла.

Волокуши

Это устройство представляет собой легкую, зачастую деревянную конструкцию, по типу похожую на нарты. Хотя нарты обычно используются для собачьих или оленьих упряжек, для снежной машины их тоже легко модернизировать. Волокуши ценятся за небольшие массу и размеры, простотой в действии и скоростью, с которой волокуши можно загрузить и выгрузить. Корпус у них не обмерзает.

Пассажирские

Пассажирские снегоходные санки мало чем отличаются от грузовых. Только базовая конструкция грузовых санок делается из крепкого основания, лыж и невысокой платформы, а пассажирские модели рассчитаны на одного-двух человек. В России даже в специализированных магазинах их найти очень трудно. Для использования таких конструкции снегоход должен быть очень мощным, типа моделей Yamaha, «Буран», «Ярмак», «Русская Механика», «Викинг», «Стелс» и других машин.

Корпус изготовлен по типу кабинки, в котором также дополнительно присутствуют осветительные и обогревающие элементы. Сама кабинка создается из фанерного листа, пластикового листа или других аналогичных материалов. Для лыж используют как канализационные ПВХ-трубы, так и тонкие ПНД-трубы, но в таком случае для создания полозьев нужно использовать несколько труб на каждую лыжину.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

• Из транспортной ленты толщиной 3 мм.
• Из автомобильной покрышки.
• Из клиновых ремней.
• Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

• От края ленты 15−20 мм.
• Между болтами на траках 100−120 мм.
• Между болтами при кольцевании 25−30 мм.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Деревянные сани-волокуши для снегохода своими руками

Из пластика сани-волокуши дома сложно изготовить. Проще всего для этих целей использовать дерево. В частности понадобится многослойная фанера и обрезная доска. Чтобы собрать своими руками сани-волокуши для снегохода, чертежи не нужны. Достаточно вырезать из фанеры прямоугольник размером 3×1 м. Из него формируют днище. Края фанерной заготовки выгибают, прогревая на паровой бане.

Лыжи на волокуши не ставят. Сани по снегу будут передвигаться фанерным днищем. Борта формируют из доски. К их торцам фанеру крепят саморезами. С внутренней стороны стыки усиливают накладными металлическими пластинами. В готовом виде волокуши напоминают глубокое деревянное корыто.

Инструкция по изготовлению

Как мы уже отмечали выше, для наших санок нужны пластиковые трубы. Они необходимы для полозьев, учитывая то, что полозья должны быть плоскими, а трубы круглые, то для начала их следует нагреть, чтобы они выпрямились. Нагревают либо специальным нагревателем или строительным феном, но с последним очень аккуратно и внимательно следя за нагревом. В противном случае можно испортить трубу.

Рекомендуем почитать: Дорогие детские коляски премиум класса: рейтинг лучших моделей 2021 на основании отзывов опытных мам, обзор достоинств и недостатков, сравнение цен

После нагрева будущие полозья помещают на ровное место под гнет до их полного остывания. И только после этого размечают переднюю сторону и загибают её под углом 30 градусов. Из профильной металлической трубы сваривают прочное каркасное основание, на которое в дальнейшем ставят полозья. Спереди наших санок устанавливают дышло, усиливают его стальным листом, ставят в него втулку. Затем закрепляют настил из фанеры, проваривают и проверяют соединение в местах сварки на прочность.

Учитывая то, что мы делаем сани для снегохода своими руками, многие технические решения не всегда удается реализовать. Из мотоколяски выйдут отличные сани, стоит только ее поставить на полозья. Правда, такая конструкция подойдет только для мощных снегоходов, так как ее вес все же значителен.

Волокуши

Это устройство представляет собой легкую, зачастую деревянную конструкцию, по типу похожую на нарты. Хотя нарты обычно используются для собачьих или оленьих упряжек, для снежной машины их тоже легко модернизировать. Волокуши ценятся за небольшие массу и размеры, простотой в действии и скоростью, с которой волокуши можно загрузить и выгрузить. Корпус у них не обмерзает. Впрочем, у этого оборудования есть большой недочет – из-за своих конструктивных особенностей перед подвержен деформации. Покупной вариант представлен в виде пластикового корыта на полозьях.

Пассажирские

Пассажирские снегоходные санки мало чем отличаются от грузовых. Только базовая конструкция грузовых санок делается из крепкого основания, лыж и невысокой платформы, а пассажирские модели рассчитаны на одного-двух человек. В России даже в специализированных магазинах их найти очень трудно. Для использования таких конструкции снегоход должен быть очень мощным, типа моделей Yamaha, «Буран», «Ярмак», «Русская Механика», «Викинг», «Стелс» и других машин.

Для увеличения комфорта пассажиров конструкция санок может быть дополнена амортизаторами. Корпус изготовлен по типу кабинки, в котором также дополнительно присутствуют осветительные и обогревающие элементы. Сама кабинка создается из фанерного листа, пластикового листа или других аналогичных материалов. Для лыж используют как канализационные ПВХ-трубы, так и тонкие ПНД-трубы, но в таком случае для создания полозьев нужно использовать несколько труб на каждую лыжину.

Снегоходные санки – виды конструкций и принцип их работы

Есть несколько основных видов саней для снегохода, и каждый из них имеет преимущества и недостатки. Сани по своей конструкции весьма универсальны. Они легко крепятся ко всем видам снегоходов. Например к снегоходу Ямаха, Русская механика, Ермак, Викинг 540, Динго 150, БРП и Варяг 550.

Сани для снегохода

Для того, чтобы выбрать подходящий вам тип, нужно учесть несколько факторов:

• трассы и маршруты, по которым вам нужно перемещаться, особенности снежного покрова и рельефа местности;
• вид перевозимых грузов;
• стиль езды.

Подробнее о санях для снегохода смотрите на видео:

https://youtube.com/watch?v=yGqzJ7lnL6g

Волокуши – описание и размеры пластиковых снегоходных саней

Сани-волокуши — самый простой вариант.

Волокуши

Они обладают несколькими достоинствами:

• компактность и низкий вес;
• простота и скорость погрузки и выгрузки поклажи;
• корпус волокуш не обмерзает.

Однако волокуши имеют серьезный недостаток — из-за особенностей конструкции их передняя часть часто повреждается. Стоит этот тип саней недорого, и делать его своими руками нецелесообразно.

Пассажирские

Пассажирские сани можно встретить нечасто. Обычно они представляют собой корпус, изготовленный из пластика или фанеры, установленный на полозья.

Пассажирские

В продаже их найти нелегко, однако такие конструкции иногда изготавливают рыболовы-зимники и другие любители отдыха на природе в холодное время года.

Основные недостатки — большие габариты и вес конструкции. Из-за этого пассажирские сани можно прицеплять только к мощным многосильным снегоходам.

Грузовые

Грузовые сани — это самый универсальный и практичный вариант. Они устроены сложнее, чем волокуши, но в то же время намного проще пассажирских. Эти сани отличаются большой грузоподъемностью при малых габаритах.

Поклажа в них защищена намного лучше. Ниже приведены фото самодельных саней для снегохода.

Грузовые

Благодаря тому, что их лыжи расположены на большом расстоянии друг от друга, грузовые сани также могут похвастать гораздо большей устойчивостью, чем волокуши.

Стандартные грузовые сани состоят из трех основных элементов:

• каркаса;
• полозьев;
• настила.

Каркас — это основа всей конструкции. К нижней части каркаса с помощью стоек крепятся полозья. Сверху располагается настил, на котором и будут размещаться грузы.

В таком боксе грузы будут надежно защищены от снега и ветра.

Чертежи

Прежде чем приступать к строительству прицепа, следует хорошенько продумать его назначение. От этого ведь во многом зависят размеры устройства. При этом параметры прицепа должны совпадать с определённым мотоблоком, чтобы их было удобно использовать вместе. По мощности мотоблоков различают следующие виды прицепов:

• лёгкие;

• средние;

• тяжёлые.

Мотоблоки с мощностью до 5 л. с. хорошо сочетаются с прицепами на одной оси. Кузов таких устройств имеет максимальные размеры 1 на 1,15 метра и считается лёгким. Средние прицепы подходят к мотоблокам мощностью от 5 до 10 л. с. Размеры таких устройств могут составлять 1 на 1,5 метра или 1,1 на 1,4 метра. Они предназначены для перевозки грузов весом от 300 до 500 кг.

Для культиваторов, мощность которых составляет 10 л. с. лучше всего использовать кузов с двумя осями. Его размеры будут составлять примерно 1,2 на 2 метра. В таком прицепе можно будет перевозить грузы весом до 1 тонны. Именно такие считаются тяжёлыми.

Простой прицеп состоит из следующих базовых узлов:

• водило, состоящее из нескольких деталей;

• прочная рама;

• удобный кузов с каркасом;

• колёса подходящего размера.

В состав водила входят такие части, как корпус для узла, отвечающего за поворот, дышло из трубы, рама подножки, упор из трубы, рёбра для жёсткости, накладные части в виде полос. Детали соединяют, как правило, при помощи сварочного аппарата. Наибольшая нагрузка приходится на место, где дышло стыкуется с поворотным узлом. Именно его и необходимо хорошо усиливать с использованием рёбер жёсткости.

Рама чаще всего изготавливается из стали, а, точнее, стержней (труб), диаметр которых не менее 3 см. Соединения на раме делаются с использованием сварки, косынок, лонжеронов, опор на углах, корпуса продольного шарнира. Каждая рама должна включать в себя ряд особенностей, обусловленных местностью, где будет использоваться: например, ямы, бугры и многое другое.

Кузов можно изготавливать как из металла, так и из дерева. Он может быть цельным или сделанным из прутьев.

Для того чтобы изготовить колёсную ось следует воспользоваться стержнем из стали. Его диаметр должен быть примерно 3 см, а длина — около 1,07 м. Данные параметры подходят лучше всего и не позволяют колёсам выступать за пределы кузова прицепа. Что касается колёс, то они подходят практически от любой техники. Главное, чтобы они подходили к конструкции по размерам.

При подготовке надо учитывать, чтобы схема включала в себя ряд тонкостей. Важным моментом является наличие не только основных, но и вспомогательных узлов

Также важно заранее выбрать метод, которым будут скреплены узлы

Разновидности саней-прицепов

Следует отметить, что универсальной модели вы не найдете.

На то, какие сани необходимо использовать, влияет множество факторов:

• специфика трассы, которую предстоит преодолеть;
• высота и плотность снежного покрова;
• особенности рельефа местности и так далее.

Рассмотрим несколько наиболее распространенных видов.

Грузовые

Конструкция этих саней достаточно сложна. Для скольжения используются лыжи, которые могут соединяться с каркасом при помощи амортизаторов. Существуют разновидности, предназначенные для транспортировки тяжелых и негабаритных грузов.

Иногда на грузовые сани ставится специальный бокс, с которым можно отправляться в длительные туристические путешествия.

Основное преимущество грузовых саней – большая грузоподъемность и отличная маневренность. Эти параметры зависят от размеров каркаса (чем шире, тем устойчивее будут сани) и площади скользящей поверхности (типа применяемых полозьев).

Также желательно, чтобы платформа находилась высоко от снежного наста. Так груз был защищен от намокания. Но не следует делать сани слишком высокими, иначе они будут часто опрокидываться на поворотах.

Волокуши

Очень распространенный вид саней. Их конструкция чрезвычайно проста. Они продаются во всех специализированных туристических магазинах и стоят сравнительно недорого.

Волокуши имеют один большой недостаток – из-за своих особенностей у них очень часто повреждается передняя кромка и сцепное устройство.

Но и преимущества налицо:

• маленький вес;
• низкий центр тяжести;
• быстрая погрузка и выгрузка поклажи;
• отсутствие обмерзания корпуса;
• возможность транспортировать небольшой груз по воде.

Волокуши абсолютно не предназначены для транспортировки людей. Вся поверхность корпуса контактирует со снегом, в связи с чем установить амортизаторы не представляется возможным. Кроме того, в отличие от моделей с лыжами, эти сани воспринимают удары камней, сугробов и неровностей всем корпусом, что, несомненно, сказывается на комфорте.

Пассажирские

Мало распространены в нашей стране из-за отсутствия соответствующей инфраструктуры (оборудованных снежных трасс и мест стоянки). Часто такие сани изготавливают самостоятельно любители зимних рыбалок.

Они представляют собой пластиковый или фанерный корпус, установленный на полозья. Кабина может быть оборудована обогревателем и осветительными приборами.

Недостаток – большой вес, потому для транспортировки нужно использовать мощные снегоходы, оборудованные четырехтактным силовым агрегатом.

Разновидности саней-прицепов

Следует отметить, что универсальной модели вы не найдете.

На то, какие сани необходимо использовать, влияет множество факторов:

• специфика трассы, которую предстоит преодолеть;
• высота и плотность снежного покрова;
• особенности рельефа местности и так далее.

Рассмотрим несколько наиболее распространенных видов.

Грузовые

Конструкция этих саней достаточно сложна. Для скольжения используются лыжи, которые могут соединяться с каркасом при помощи амортизаторов. Существуют разновидности, предназначенные для транспортировки тяжелых и негабаритных грузов.

Иногда на грузовые сани ставится специальный бокс, с которым можно отправляться в длительные туристические путешествия.

Основное преимущество грузовых саней – большая грузоподъемность и отличная маневренность. Эти параметры зависят от размеров каркаса (чем шире, тем устойчивее будут сани) и площади скользящей поверхности (типа применяемых полозьев).

Также желательно, чтобы платформа находилась высоко от снежного наста. Так груз был защищен от намокания. Но не следует делать сани слишком высокими, иначе они будут часто опрокидываться на поворотах.

Волокуши

Очень распространенный вид саней. Их конструкция чрезвычайно проста. Они продаются во всех специализированных туристических магазинах и стоят сравнительно недорого.

Волокуши имеют один большой недостаток – из-за своих особенностей у них очень часто повреждается передняя кромка и сцепное устройство.

• маленький вес;
• низкий центр тяжести;
• быстрая погрузка и выгрузка поклажи;
• отсутствие обмерзания корпуса;
• возможность транспортировать небольшой груз по воде.

Волокуши абсолютно не предназначены для транспортировки людей. Вся поверхность корпуса контактирует со снегом, в связи с чем установить амортизаторы не представляется возможным. Кроме того, в отличие от моделей с лыжами, эти сани воспринимают удары камней, сугробов и неровностей всем корпусом, что, несомненно, сказывается на комфорте.

Пассажирские

Мало распространены в нашей стране из-за отсутствия соответствующей инфраструктуры (оборудованных снежных трасс и мест стоянки). Часто такие сани изготавливают самостоятельно любители зимних рыбалок.

Они представляют собой пластиковый или фанерный корпус, установленный на полозья. Кабина может быть оборудована обогревателем и осветительными приборами.

Недостаток – большой вес, потому для транспортировки нужно использовать мощные снегоходы, оборудованные четырехтактным силовым агрегатом.

Пассажирские сани для снегохода

Изготовление самодельных саней для снегохода своими руками

• Сварите из четырех труб прямоугольный металлический каркас.
• Если вы хотите обеспечить конструкцию высокую прочность и сделать возможной перевозку тяжелых грузов, сделайте несколько дополнительных поперечин.
• Приварите к каркасу вертикальные стойки, количество их зависит от длины саней, оптимальный вариант — от 2 до 5 стоек с каждой стороны. Чем больше их будет, тем более надежной получится конструкция.

Своими руками

Сделайте из труб лыжи. Лучше, если они будут плоскими — в этом случае сани будет гораздо меньше проваливаться под снег

Чтобы выпрямить трубы, нужно использовать строительный фен.
Если такого инструмента под рукой нет, для выравнивания трубы можно нагреть и над открытым огнем, но делать это надо с осторожностью. После нагревания трубу нужно положить под доску, сверху разместить груз и оставить до остывания

После этого необходимо сделать спереди каждой трубы загиб вверх.

Закрепите полозья на каркасе. Для того, чтобы сани проходили по снегу как можно более легко, верхняя часть каждой лыжи должна доходить прямо до уровня каркаса и быть прикреплена к передней его части.
В передней части каркаса также закрепите дышло. Для того, чтобы сделать это, усильте место крепления металлическим листом и врежьте в него втулку.
После этого на каркасе нужно закрепить на каркасе фанерный настил — и сани готовы к использованию.

https://youtube.com/watch?v=n9bSQtAFlHM

Как самому сделать сани для снегохода из металлических труб

В общих чертах сборка металлических санок происходит по тому же принципу, что и в случае с пластиковыми трубами. Единственным отличием является технология соединения заготовок. Если пластик паяли, то, чтобы сделать своими руками нарты для снегохода из стальных трубок, их придется сварить.

Все элементы металлических саней сваривают электросваркой

Сначала из трубок сваривают прямоугольный каркас. Состоит он из стоек и платформы. Лыжи можно выгнуть из пластиковой толстостенной трубы или использовать нержавеющую полосу шириной от 20 см. Полозья крепят к стойкам рамы. На платформу укладывают фанерный лист. Спереди к раме приваривают дышло для зацепки со снегоходом.

Грузовые самодельные нарты для снегохода

Особенностью грузовых саней является устойчивость к большим нагрузкам. Достигается она путем использования прочных материалов, например, металла. Лыжи делают широкими. За счет этого полозья не проваливаются в снег. Улучшается маневренность и устойчивость при движении снегохода на большой скорости. Между полозьями и рамой платформы иногда предусматривают амортизаторы. Они сглаживают удары на кочках. Сани меньше подбрасывает, за счет чего снижается вероятность повреждения или потери груза.

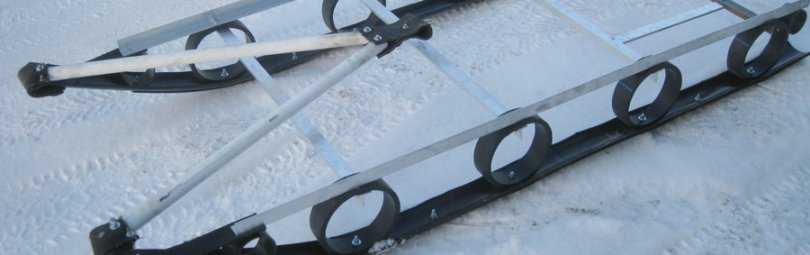

Амортизаторы сглаживают удары при езде на снегоходе по неровной местности, за счет чего улучшается сохранность груза

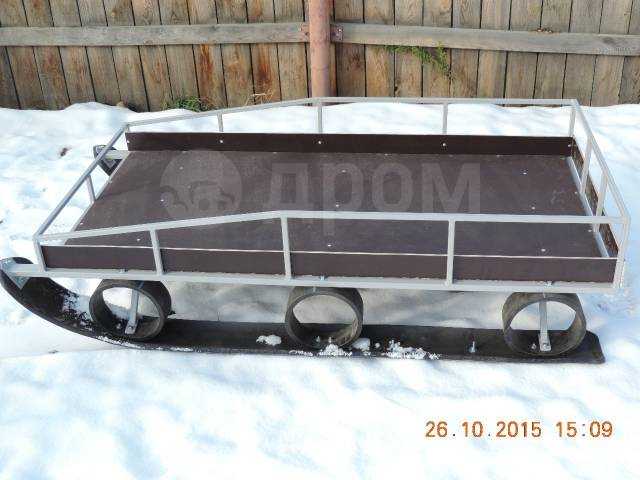

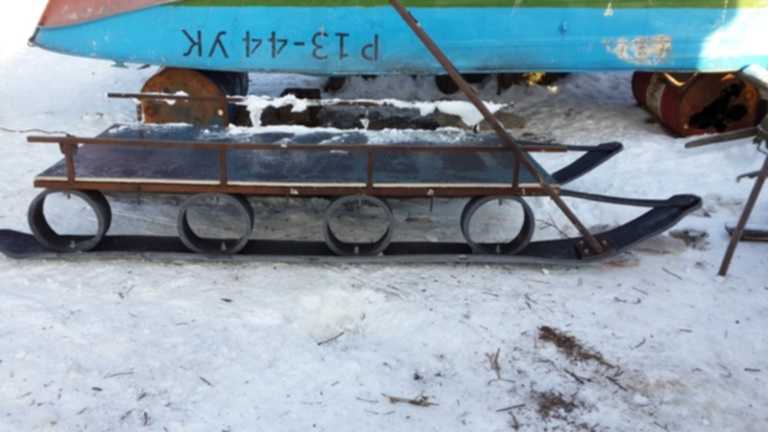

Представленные на фото нарты для снегохода, своими руками собраны из металла. Платформа обшита фанерой. Из трубок сварены борта. Грузовым саням они не помешают. За борта ремнями удобно крепить перевозимый груз.

Условия, необходимые для ловли на кораблик

Водяного змея запускают против течения при определённом угле, который составляет 25-30 градусов. Его можно запускать на дальнее расстояние от берега, если отпускать, а потом подтягивать леску.

Если течение на водоеме умеренное, тогда рыболову приходится ходить вдоль берега и проводить такую же процедуру с леской:

1. Течение от берега должно быть на расстоянии 20 метров. Это надо для того, чтобы рыба не видела и не слышала рыбака.
2. Чтобы кораблик хорошо держался на воде и не падал, следует подбирать течение со скоростью от 3 до 10 километров в час.
3. Место, где будет происходить ловля, должно быть доступным для рыболова.
4. Скорость течения должна быть максимальной от берега, поскольку рыба может обитать на расстоянии 30 метров.
5. Прежде, чем запускать водяного змея, надо убедиться, что на поверхности отсутствуют растения. Также следует избегать затонувших предметов, поскольку они могут зацепляться за крючки.

Купить или сделать самостоятельно?

Сразу стоит отметить, что купить готовые сани-волокуши можно при приобретении мотобуксировщика СТЕМ Север. Эти и другие аксессуары доступны для заказа в представительствах и дилерских центрах компании. Но если вы испытываете финансовые трудности или хотите сделать волокуши своими руками, то это не составит особого труда. Конечно, сани, выполненные в условиях современного производства, эргономичны, обладают меньшей массой и большим запасом прочности, нежели самодельные приспособления.

Вообще, тема саней, изготовленных своими руками, обсуждается на форумах в Интернете с момента появления первых мотобуксировщиков в продаже. Такой уж народ – рыбаки и охотники, смекалистый и изобретательный. Поэтому и конструкции исполнения предлагаются разные. В качестве исходного сырья для производства саней применяются водопроводные, пластиковые и профильные трубы, фанера, жесть и др. Ниже на странице приведен пример одного конструкторского решения изготовления волокуш, прилагаются фото и чертежи.

Рекомендации

Оптимальным типом самодельных санок для постоянного использования будут являться грузовые модели, и для увеличения рационального использования конструкции такого основания его оснащают перилами и делают закрытый бокс. Остов при этом надежно укрыт от любых неблагоприятных условий. К подбору материалов для саней-самоделок надо тщательно подходить, от них и комплектующих зависит срок эксплуатации вашего изделия. Необходимо помнить, что сани используются зимой, следовательно, должны быть устойчивыми к низким температурам. Также надо учитывать, что конструкция в ходе эксплуатации подвергается ударам о выступающие корни деревьев или небольшие камни, а значит, обязана иметь ударопрочную поверхность.

Читайте так же: Трубы в москве фирма

Если вы мечтаете создать пассажирскую модель саней, то в приоритете должна быть безопасность, и касается это не только подбора материалов и комплектующих к ним, но и всех сварных узлов и деталей. Так как скорость перевозки на снегоходе может быть значительной, а препятствия быть незаметными, то необходимо оснастить сани дополнительными элементами для надежной перевозки. Сделать сани самостоятельно гораздо дешевле, чем покупать.

При моделировании конструкции необходимо в первую очередь ориентироваться на мощность вашего снегохода, а потом уже на весовые характеристики саней, так как при слабой мощности снегоход может не вывезти тяжелые сани. Полозья лучше всего делать с дополнительной системой жесткости, расстояние от днища саней до самих полозьев должно составлять не менее 10 см. Таким образом, ваша конструкция не будет касаться днищем снега, а широкие полозья позволят спокойно проехать даже по свежевыпавшему рыхлому снегу.

Не забудьте о направляющих для ваших полозьев, ведь они помогают маневрировать при езде. Санки с плоскими полозьями при высокой скорости без направляющих смогут опрокинуться при неудачном повороте. Сани, изготовленные своими руками, при должном подходе к выбору материалов и творческому процессу станут отличным помощником и прослужат не один год.
