Как сделать проект гаража на 3 машины

Выбор конструкции гаража

Сегодня потребителю предлагается целых 3 варианта строительства: самостоятельная заливка железобетона с опалубками, приобретение отдельных блоков со всей необходимой «фурнитурой» (сборный гараж из заводских железобетонных блоков) и полностью готовая ЖБК, которая доставляется и устанавливается на залитый фундамент.

Сделать такое помещение полностью своими руками будет тяжело и дорого, поэтому такой вариант сразу отбрасываем. Следует еще учесть, что одному человеку будет трудно выполнять работы и необходимо рассчитывать на оплату труда 1-2 подсобных работников. Намного дешевле будет купить уже полностью готовый гараж ЖБИ на заводе, но есть одно препятствие: большинство производителей слишком завышают цены на собранные изделия «под ключ» и можно переплатить до 40-55%.

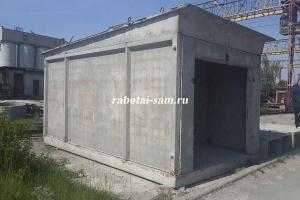

Поэтому мы рассмотрим именно сборный гараж из железобетонных плит. Комплект материалов обойдется примерно в 35 000 рублей (от 25 до 60 тысяч рублей, в зависимости от комплектации и производителя), а собрать его можно без труда всего лишь за несколько дней. Единственное, о чем надо будет позаботиться перед сборкой нового «дома» для машины – качественный фундамент для гаража. Ворота можно будет сделать самостоятельно или заказать непосредственно в комплекте, если их стоимость будет вписываться в ваш бюджет. Итак, начнем!

Проект гаража из блоков

Задумывая строительство гаража, довольно просто представить себе отдельно стоящее здание из четырех стен, металлических ворот, отдельным входом в виде двери и нескольких окон для естественного освещения. Такой вид постройки с внешней стороны не имеет ничего особенного — стены имеют простую стеновую кладку со смещением на 1/2 блока, двери и ворота устроены на металлической раме, встроенной в стену, все окна имеют стандартные размеры. Однако для проектирования, а особенно для расчета количества необходимых блоков на строительство, такой информации явно недостаточно.

Гараж, возведенный кладкой в 1/2 блока

Простой гараж предусматривает только одно общее внутреннее пространство. Максимально что можно разместить в нем — это рабочий стол с минимальным слесарным инструментом и сменные автошины. Все остальное пространство придется отдать для автомобиля. В проекте более сложном предусматривается в глубине гаража отгородить мастерскую, а, при возможности, еще и сделать ее как можно больше, например, чтобы разместить в ней 1-2 станка для творчества.

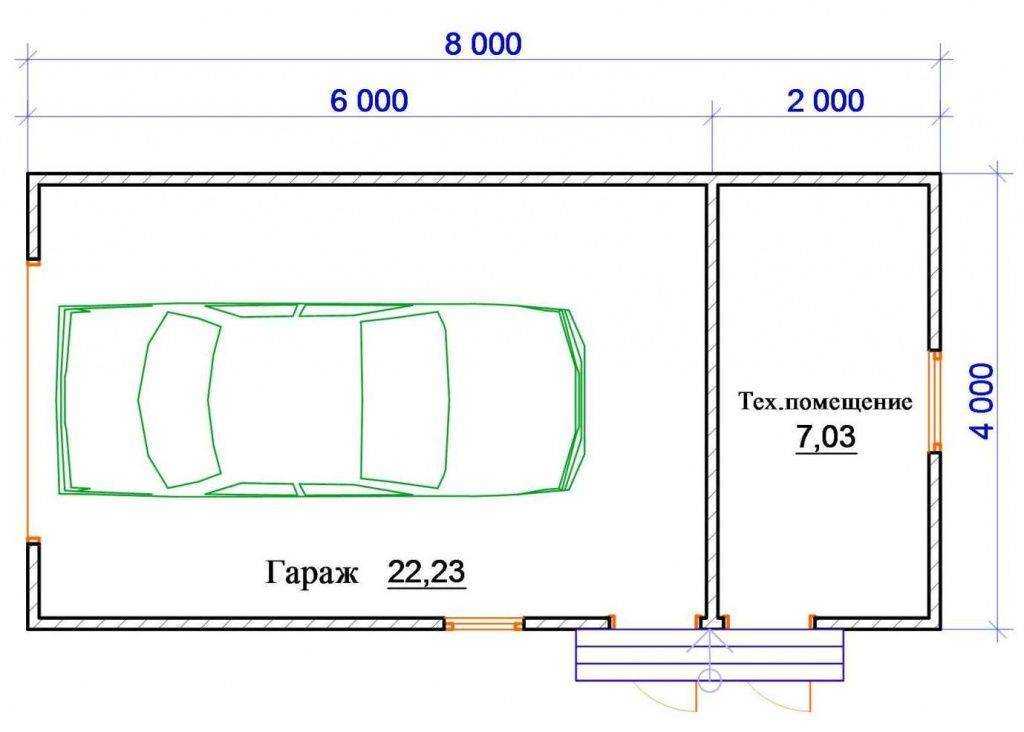

План стандартного гаража

Простой проект предусматривает симметричное расположение всех элементов вдоль центральной линии. Рационально такой проект рассматривать для гаража, который планируется только как стояночное место для автомобиля, но ни в коем случае не как мастерская по его обслуживанию и ремонту. Для гаража-пункта технического обслуживания необходимо, как минимум, сделать его шире на 1-1,5 метра с каждой стороны, чтобы получить свободный доступ ко всем точкам автомобиля.

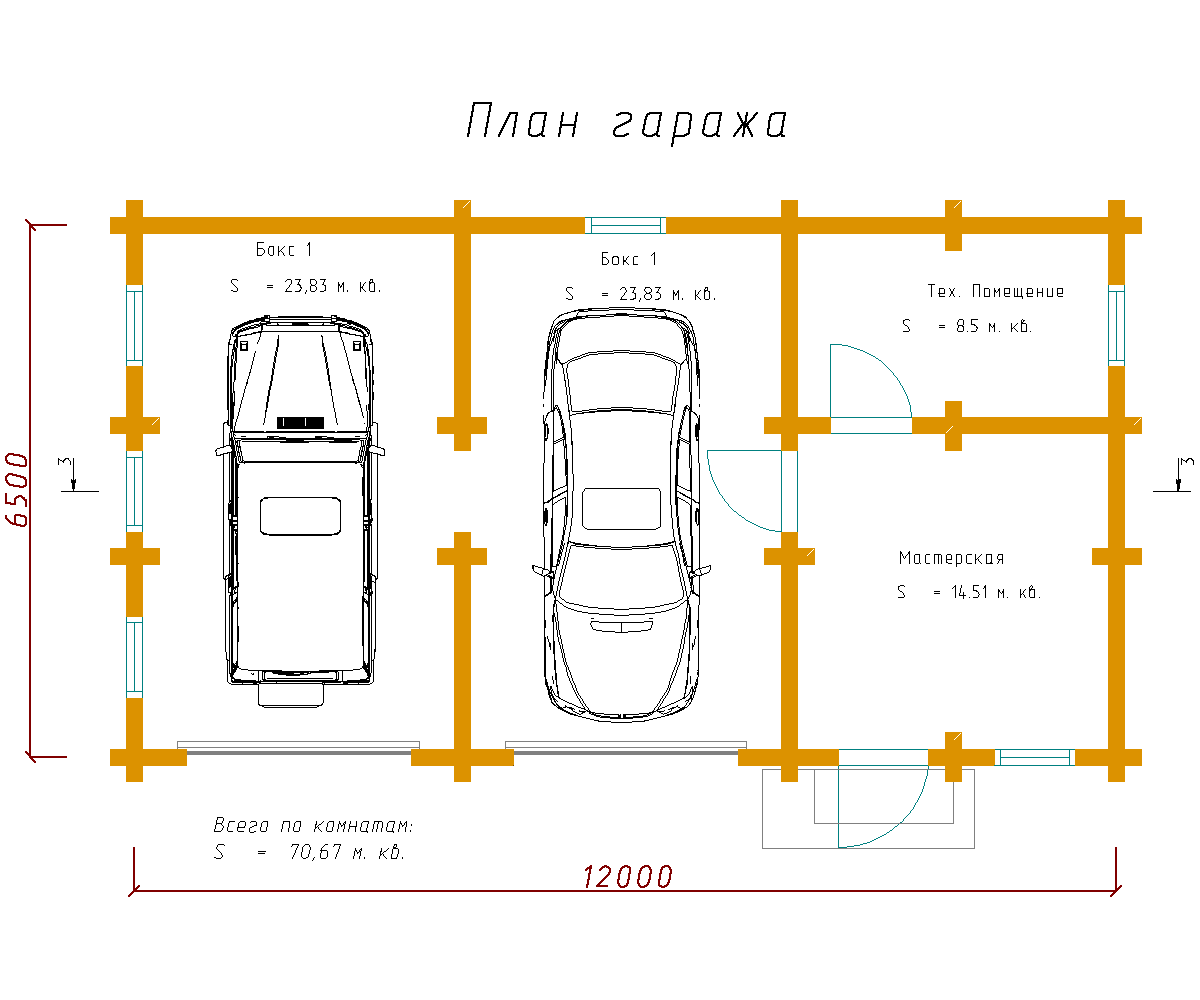

План большого гаража

Ну и конечно, не лишним будет смотровая яма с удобным спуском и отбойниками по краям. Ведь доступ к пространству под днищем авто при других условиях получить никак не получится.

Учет всех этих моментов автоматически требует рационального просчета буквально каждой мелочи, в том числе, как и каким образом будет устанавливаться перегородка между гаражным боксом и мастерской, каким образом будет осуществляться связка ворот с кладкой и так далее.

Преимущества и недостатки разборных моделей

Быстросборный гараж из металла на сегодняшний момент крайне популярен, потому что у него есть множество преимуществ:

1. Простота установки – одинаково быстро можно возводить и заводские гаражные комплекты, так и конструкцию, изготовленную собственноручно.
2. Скорость проведения работ – для того, чтобы создать объект, достаточно 2-3 рабочих дней.
3. Универсальность – гаражи из металла можно эксплуатировать в любых зонах климата.
4. Если есть желание, то можно отделывать гараж любыми материалами и утеплять.
5. Доступная стоимость – с точки зрения цены, такие конструкции являются максимально демократичными.

1. Разборные железные гаражи обладают прекрасной резистентностью и устойчивостью к отрицательным воздействиям окружающей среды.

Гараж можно применять в роли ремонтной мастерской, а еще оно единовременно послужит объектом для хранения автомобильного транспорта. Еще его можно применять в качестве склада. Главным минусом разборных видов конструкций будет то, что в прохладное время года в гаражном помещении температура будет почти такой же, как и на улице.

Проще всего делать распашные ворота, но они имеют определенные минусы

Для них важно не меньше 3 квадратных метров подгаражного пространства. В зимний период после обильного снегопада эти ворота все же потребуется «откапывать»

Разновидности

Выделяют такие виды гаражей:

1. Модели каркасного типа – в их основе используется металлический или деревянный каркас, и обычно каркасные гаражи для личных автомобилей обычно обшивают профилированным листом. Этот вариант прекрасен тем, что не требуется создавать мощное основание, а еще он простой в плане монтажа и обладает малым весом.

1. Гаражные конструкции из сэндвич-панелей – деревянный или металлический остов обшивают посредством специализированных панелей. Такой вариант представляет собой конструкцию сборного типа, и основным строительным материалом является сэндвич-панель, в которой есть утеплительный слой, который обшит прочным пластиком или профилированным листом. Панельные гаражные конструкции прекрасно держат тепло, а еще они простые в установке.

В сборных типах гаражей вовсе необязательно делать определенные отделочные работы, но они не очень целесообразны с экономической точки зрения.

У тентовых гаражей есть определенные достоинства, к примеру, их можно с легкостью монтировать. Достаточно просто сделать обычный каркас, вкапывая и бетонируя сразу 4 столба и натянуть тент. Выполнить такие работы под силу даже одному человеку. Эти модели прекрасно подойдут для временной парковки машины, к примеру, на той же даче.

Плюсы гаражей с хозблоком

Не редкость, когда в самом гараже обустраивают всевозможные системы хранения. Причем хранят не только вещи, имеющие отношение к автомобилю, но и предметы бытового или хозяйственного назначения.

Хозблок позволит разгрузить пространство, если выделить отдельную кладовую. Еще лучше две. Одну для сезонной резины, автохимии, фильтров и расходных материалов, если хозяин предпочитает мыть машину и проводить профилактическое/сезонное обслуживание автомобиля своими руками. А вот уже второе помещение отвести для складирования всего остального: инструментов, садовой мебели, спортивного инвентаря.

Внутреннее пространство гаража таким образом освободится только для автомобиля. Это не только удобно и эстетично, но и полностью исключает риски повреждения лакокрасочного покрытия кузова, когда понадобиться что-то взять или положить.

Также поступают и с домашними мастерскими, которые часто устраивают в гаражах. Им отводят отдельное помещение, в которое можно попасть либо со двора, либо из гаража.

Еще одно достоинство совмещения — экономия материалов и времени на строительство:

• общие котлован и опалубка для фундамента;
• общие внутренние стены;
• общая крыша от перекрытия до водосточной системы;
• общие отмостка, дренаж и ливневка.

И как указывалось во вступлении, объединение двух строений в одно экономит место на участке.

Проект гаража с двумя хозблоками и навесом
Проект гаража на две машины с хозблоками

Установка гаража

Выбрав подходящие чертежи и материалы, приступают к монтажным работам. Первый этап возведения любой конструкции – заливка основания. Подходящим выбором будет ленточный или монолитный фундамент.

Важно! Считается, что продолжать работу можно спустя 2-3 дня после заливки. Однако специалисты рекомендуют выдержать полный срок застывания бетона – 3 недели

За это время завершатся необходимые химические процессы.

После подготовки основания приступают к монтажу гаража. В зависимости от выбранных материалов, технология постройки будет отличаться. Поэтапное руководство поможет понять, как правильно возводить гараж.

Из дерева

После подготовки фундамента начинают возводить деревянный каркас. Для обвязки и несущих элементов выбирают брус 50х100, а отделочные работы выполняют доской 25х100 или деревянной вагонкой.

Пошаговая инструкция выглядит следующим образом:

1. Укладывают нижнюю обвязку, соблюдая интервал не более 120 см.
2. Устанавливают угловые несущие элементы и стойки для ворот. Для повышения надежности углы усиливают подкосами.
3. Монтируют верхнюю обвязку и опоры крыши. Наиболее надежной считается стропильная система. Набивают обрешетку, проводят монтаж кровли.
4. Выполняют обшивку доской или деревянной вагонкой.
5. Укладывают гидро- и пароизоляционный слой, утепляют стены.
6. Устанавливают окна и двери.

Важно! Все деревянные элементы нуждаются в предварительной обработке антисептическими препаратами, покрывают краской или защитным лаком.

Детальное описание технологии строительства показано на видео:

Из шлакоблока

Строительство практически не отличается от кирпичной кладки. Допускается возведение методом 0.5, 1, 1.5 и 2 кирпича. Чем толще стена, тем надежнее постройка и лучше удерживается тепло. Однако это увеличивает расход стройматериалов.

Порядок действий будет таким:

1. Заливают основание и ждут полного застывания (1 месяц). Специалисты рекомендуют использовать ленточный фундамент.
2. Укладывают гидроизоляционный слой. Самый дешевый и доступный материал – рубероид.
3. При строительстве стен сначала выкладывают углы, протягивают строительные шнуры.
4. Кладку выполняют кирпичным методом.
5. Устанавливают балки перекрытия и несущую часть крыши. Набивают обрешетку, укладывают кровлю.
6. Устанавливают двери, окна и ворота.
7. Заливают стяжку. После высыхания пол выравнивают и шлифуют.

Из профнастила

Выбирая, из какого материала проще сделать помещение для автомобиля, отдают предпочтение металлическим листам. Они не создают большого давления на поверхность, быстро и просто устанавливаются, легко собираются своими руками.

Для сооружения потребуются такие материалы и инструменты:

1. Арматура и раствор для заливки фундамента.
2. Металлические части для соединения: уголки и стойки.
3. Детали для установки ворот.
4. Крепления (саморезы, петли).
5. Профнастил. Оптимальной маркой считается С-20. Чем толще будет профнастил, тем прочнее получится конструкция.
6. Инструменты для выполнения работ: шуруповерт, болгарка, сварочный аппарат.

Одновременно с заливкой фундамента устанавливают стойки каркаса. После застывания бетона продолжают монтажные работы. Элементы каркаса соединяют между собой сварочным аппаратом. Горизонтальные перекладины крепятся к стойкам, залитым в фундамент.

Металлические листы обрезают по размерам и крепят к каркасу саморезами. Устанавливают крепления для ворот. Каркас ворот делают из уголков и обшивают металлическим листом.

Устанавливают несущие части крыши. Их изготавливают из дерева или металла, набивают обрешетку и накрывают кровельным материалом.

Проект гаража на три машины

Для начала необходимо определиться с типом бокса:

1. — Отдельно стоящий,
2. — Пристроенный к дому,
3. — Подземный.

Стоит заметить, что гаражи последнего типа встречаются довольно редко – ведь его нужно проектировать еще на этапе закладки дома. Обустройство данного варианта достаточно дорого и затратно, в отличие от типового проекта.

Самое главное, что следует продумать при проектировании бокса – будущее расположение машин. Это напрямую повлияет на площадь строения. Наиболее распространенный способ – размещение авто в ряд параллельно друг другу. Другой вариант, экономичный – две машины в ряд и третья перпендикулярно.

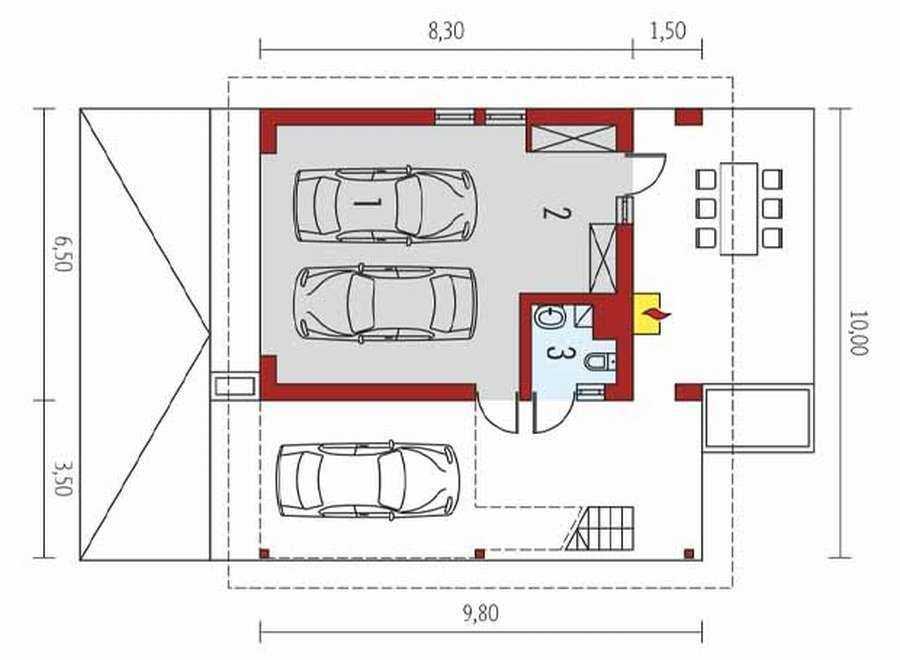

Проект № 9 – гараж с навесом под третье авто

Этот проект подойдет семье с двумя личными авто, если в гости часто приезжают гости или родственники. Третье парковочное место представлено крытым навесом на всю длину гаража. Это позволяет защитить машину от непогоды.

Когда дополнительное место будет пустовать, это пространство можно использовать для обустройства террасы. Размер гаража составляет 6.5×6.5 м. Ширина дополнительного места составляет 3 м.

• Тип стен – пенобетон;
• Наружная отделка – специальный шпатлевочный состав;
• Кровельный материал крыши – металлочерепица.

Преимуществом данного проекта в первую очередь является его простота и практичность, а также менее затратное строительство ввиду использования пенобетона и облегченного фундамента. Дополнительное удобство приносит отдельный выход, ведущий под навес.

Проектирование

Строительство дачного гаража – это всё равно строительство. Значит, строить нужно по правилам. А правила требуют начинать стройку с проекта. В нормальном проекте должно быть техническое задание, в котором в самом начале формулируется, что и зачем будет строиться.

Потом называются основные технические характеристики объекта: габаритные размеры, основной и дополнительные стройматериалы, способы соединения деталей, наличие или отсутствие отопления и сантехники.

В составе проекта изготавливаются чертежи общего вида гаража со всех четырёх сторон и сверху, сборочные чертежи крупных узлов, чертежи всех деталей. Это нужно для того, чтобы ещё на бумажной стадии продумать важные моменты технологии и заготовить все детали.

ФОТО: stroychik.ruОдин из чертежей проекта гаража с двухскатной крышей

Простой вариант на одну машину

Гараж, рассчитанный на одну машину, да ещё с односкатной крышей, действительно является самым простым вариантом строительства.

ФОТО: na-dache.proГараж с односкатной крышей на одну машину

В самом начале строительства надо определиться с типом фундамента. Каркасный гараж для одной машины является довольно лёгким сооружением, и для него нет никакого смысла делать мощный дорогой фундамент. Правда, вес имеет сам автомобиль, он стоит на полу гаража.

Наилучший вариант – это когда и сам гараж, и автомобиль стоят на одной бетонной плите неглубокого заложения. Правда, бетонная плита не позволит впоследствии при желании соорудить смотровую яму. Окно по контуру смотровой ямы можно предусмотреть при отливке плиты. Такой вариант вполне реализуем, но он не единственный.

Можно выбранную для гаража площадку покрыть асфальтом или по периметру соорудить ленточный фундамент неглубокого заложения и на нём затем смонтировать корпус здания. Под выбранные характеристики будущего гаража создаётся проект и строится сам гараж.

Проект на два автомобиля

Проект на два автомобиля отличается лишь размерами. Обычно оба въезда в гараж располагаются рядом по одному фасаду, хотя могут быть обстоятельства, при которых въезды нужно будет устроить с двух торцов или с двух противоположных фасадов. Это решать хозяину гаража, технических препятствий к этому нет.

Общие габариты гаража назначаются в зависимости от его предполагаемой загрузки. Нужно определиться, сколько машин будет стоять в гараже, какого они класса, нужны ли подсобные помещения или площади. Вокруг машины нужна свободная зона для выполнения работ по обслуживанию, полки для запчастей, сезонных колёс и хотя бы маленькая зона отдыха.

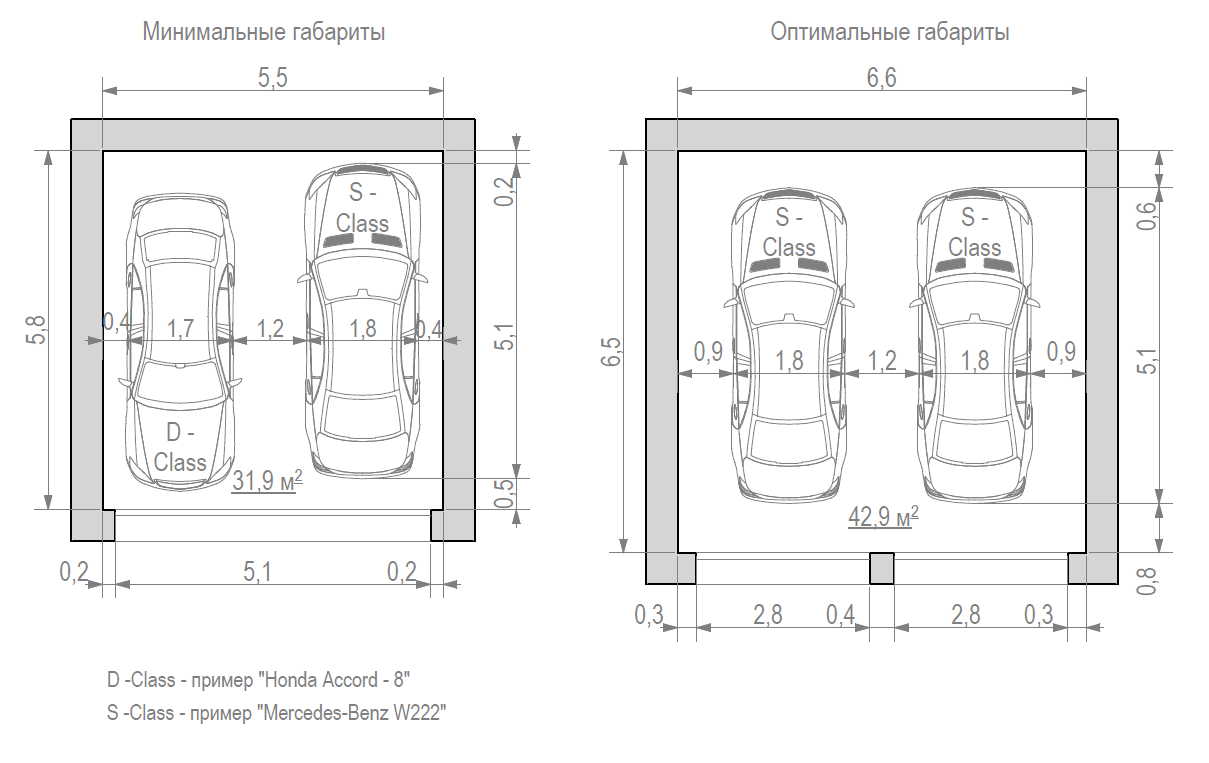

ФОТО: stroy-okey.ruРазмеры гаража в зависимости от его загрузки

Проект № 3 — гараж с террасой для отдыха и санузлом

При наличии достаточного места на участке, интересным решением станет обустройство гаража с крытой террасой для отдыха и небольшим санузлом.

• Тип стен – капитальные из кирпича;
• Наружная отделка – клинкерный кирпич;
• Кровельный материал крыши – металлочерепица.

Преимуществом проекта является наличие двух ворот и оконного проема, как в самом гараже, так и в санузле, а также навеса, выступающего за территорию террасы на 2,1 метра с одной и на 1,6 метра с другой стороны. Также удобно, что в санузел ведет отдельная дверь с улицы.

Недостатком можно назвать то, что навес не доходит до двери, ведущей из гаража на улицу. То есть в непогоду он не защитит человека, желающего пройти на террасу, от осадков. А также отсутствие дополнительного выхода из гаража, который вел бы сразу на улицу или на террасу.

Крыша гаража из железобетона

В заводских комплектах поставляется пустотелая облегченная плита, из которой делается перекрытие. Внешний вид такого сооружения оставит желать лучшего, поэтому придется немного модернизировать ее, чтобы гараж выглядел современно. Можно отдать предпочтение более дорогим материалам (гибкая черепица, еврорубероид и прочее), но лучше будет сэкономить и сделать гараж железобетонный сборный с крышей из обычного рубероида или цветного шифера. Рассмотрим подробнее, как это лучше сделать.

ШАГ 1: делаем уклон не менее 5%. У вас будет идеально ровный гараж, но надо сделать небольшой спуск, чтобы вода не задерживалась. Перед установкой плиты надо по одной из сторон гаража проложить 2 ряда силикатного кирпича (или сделать их сразу под плитой перед установкой). Это будет примерно 7% спуск для гаража шириной 3 метра. Даем цементу отвердеть 15 дней.

ШАГ 2: укладываем железобетонную плиту. С помощью подъемного механизма (манипулятор, лебедка, кран-балка и т.п.) аккуратно опускаем плиту на «коробку», предварительно уложив 2-3 сантиметра цементной смеси по периметру.

ШАГ 3: моем бетонную плиту, насухо высушиваем ее от влаги, убираем все неровности, если такие имеются. Некоторые плиты имеют специальные штатные места для захвата тросом, их нужно заделать цементным раствором, чтобы вся поверхность была ровной и однородной.

ШАГ 4: берем специальный клей для рубероида (или подготавливаем смолу), наносим ее на плиту, укладываем рубероид. Напуски можно сделать по 5-6 сантиметров, чтобы вода благополучно стекала и не повышала сырость крыши и стен бетонного гаража.

Если желаете сделать крышу из шифера, тогда можно пропустить шаг 3, сразу перейти к креплению деревянных лагов на бетонной крыше. Через каждые 45 сантиметров поперек плиты уложить брус 40 на 40 сантиметров и привинтить его к плите через каждые 30 см при помощи перфоратора (пробивать сразу дерево и плиту одним махом). Прибить шифер обычным способом при помощи гвоздей.

Бетонное перекрытие гаража не будет пропускать воду и без крыши, но повышенная сырость в помещении никуда не денется. Если вам надо сухая комната, лучше будет не просто покрыть рубероидом, но и сделать утепление стен и крыши (особенно, для отапливаемого гаража).

Оптимальные размеры гаража на 1 машину: измеряем габариты

Очевидно, что размер гаража на одну машину зависит от размеров автомобиля, который будет храниться в нем. Кроме того, он зависит от того, собираетесь ли вы в ближайшее время покупать транспорт больших размеров, будете ли хранить что-либо в гараже, собираетесь ли ставить там подъемник для автомобиля или стеллажи.

Допустим, что вам необходима постройка, лишь защищающая вашего железного коня от непогоды и злоумышленников. В этом случае нам нужен минимальный размер гаража на 1 машину. В этом случае какого размера должен быть гараж на 1 машину и как рассчитать?

Для этого придется взять рулетку и измерить габариты автомобиля, либо найти их в интернете. Узнав их, можно рассчитать стандартные размеры гаража на одну машину. Возьмем, к примеру, Ford Focus в кузове универсал: длина 4,47 м, ширина 1,84 м, высота 1,5 м.

Минимально удобным в этом случае будет гараж, в котором от каждой стороны автомобиля до стены или ворот будет минимум полметра. Если сделать меньше, то нормально выйти из машины, не поцарапав ее дверь, будет очень сложно. Также проблематично будет обойти автомобиль спереди или сзади, не испачкав одежду о машину или стены.

Итого, минимальный по размерам гараж для Ford Focus будет:

• длина — 5,5 метров;
• минимальная ширина гаража на 1 машину — 3 метра (если округлить полученное число 2,84);
• высота — 2 метра.

Но, как уже было упомянуто выше, это будет простейший бокс для хранения автомобиля, куда даже велосипед и сменный набор покрышек влезет с большим трудом. Потому имеет смысл подсчитать стандартные размеры гаража на 1 машину, чтобы было где и автомобиль поставить, и запчасти хранить.

В таком случае к длине нашего Ford Focus из примера стоит прибавить 2,5 м и еще 2 м к ширине. Что касается высоты, то ее оптимальное значение должно достигать минимум на полметра выше высоты крайней точки машины с открытыми багажником и капотом (момент с багажником особенно важен владельцам хэтчбеков). Оптимальным и для автомобиля и для человека является 2,5 метра, а в случае с внедорожником стоит прибавить еще 0,5 м.

Стандартная ширина гаража на 1 машину:

В итоге оптимальный размер гаража на одну машину (для Ford Focus) — длина 7 метров, оптимальная ширина гаража на 1 машину — 4 и высота 2,5.

В принципе, такой площади гаража на 1 машину хватит для большинства автомобилей, но если в ближайшие несколько лет в ваших планах стоит покупка внедорожника, микроавтобуса или небольшого грузовичка – стоит сделать размеры гаража на 1 автомобиль больше, при этом особое внимание уделить высоте, чтобы въезд был доступен любому типу личного транспорта

Расчет блоков для строительства гаража

Применяемые методики расчета потребности строительных материалов для возведения даже таких простых сооружений, как гаражный бокс на сегодняшний день не имеют большой точности, поскольку уже во время строительства придется вносить коррективы в расчеты.

Кроме того, приблизительные расчеты не имеют ничего плохого в том, что по окончании строительства в запасе останется 1-2 блока — это намного лучше, чем их будет не хватать. С другой стороны, при расчетах не стоит слишком увлекаться округлением, поскольку увеличения количества материала до одной целой единицы на каждом квадратном метре кладки приводит к увеличению неизрасходованного материала при строительстве, иногда до 10% от необходимого. А это уже может вылиться в 50 и более лишних блоков.

Проводя расчет, за основу берутся наружные линейные размеры гаража:

Длина;

Ширина;

Высота;

Высота фронтона, если гараж планируется возводить с двускатной крышей.

Возведение гаража с фронтоном

Для приблизительного расчета применяются две методики, которые проводят расчет, исходя из начальных данных линейных размеров гаража, а вот при вычислении используют разные подходы.

Первая методика рассчитывает количество блоков в одном ряду по всему периметру кладки, а потом умножает этот результат на количество рядов. Вторая определяет количество блоков в 1 квадратном метре кладки стены, а дальше вычисляет общую необходимость блоков для строительства.

Размеры гаража на 3 машины

Размеры гаражей на 3 машины не отличаются разнообразием.

Гараж на 2 машины можно построить с параллельным (автомобили стоят рядом) и последовательным (гараж представляет собой длинную «сосиску», в которой автомобили стоят один на другим) , с одними или с двумя воротами.

Гараж на 3 машины — размеры

С гаражом на 3 автомобиля такой вариант не пройдет. Последовательное расположение машин отпадает, как очень неудобное. Вот если бы вы захотели построить гараж на 4 машины, то такой вариант снова обретает право на жизнь, один из вариантов расположения машин в нем: в два ряда по две машины. Но мы отвлеклись от темы.

Что касается ворот, гараж на 3 машины моно построить в двух вариантах:

1. Трое одинарных ворот;
2. Одни двойные и одни одинарные ворота.

Если использовать подъемные секционные ворота, второй вариант должен получиться чуть дешевле за счет экономии на одном комплекте механизма подъема.

Гараж на 3 машины с двумя воротами

Ориентировочный размер гаража на 3 машины – 10×6,5 м. Конечно, лучше было бы 12×7, но это необязательно. Площадь и, соответственно, объем, получаются большие.

Крыша для такого гаража нужна прочная, так что очень важно все правильно рассчитать и не экономить на силовых элементах. Но если делать гараж с одной, а лучше – с двумя внутренними стенками или хотя бы с колоннами, то дополнительные точки опоры позволят не только облегчить и удешевить конструкцию крыши, но и сделать её намного надежнее

Нестандартный проект гаража на 3 машины

Внутренние перегородки в гараже очень полезны зимой. Чтобы обогреть всю площадь гаража на 3 машины, потребуется мощный отопительный прибор и довольно много времени. При этом каждое открытие ворот будет впускать в гараж много холодного воздуха. А теперь представьте, что вам нужно нагреть только одно помещение, всего лишь одну треть общей площади. Сделать это намного проще и дешевле.
