Складные ворота для гаража своими руками

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

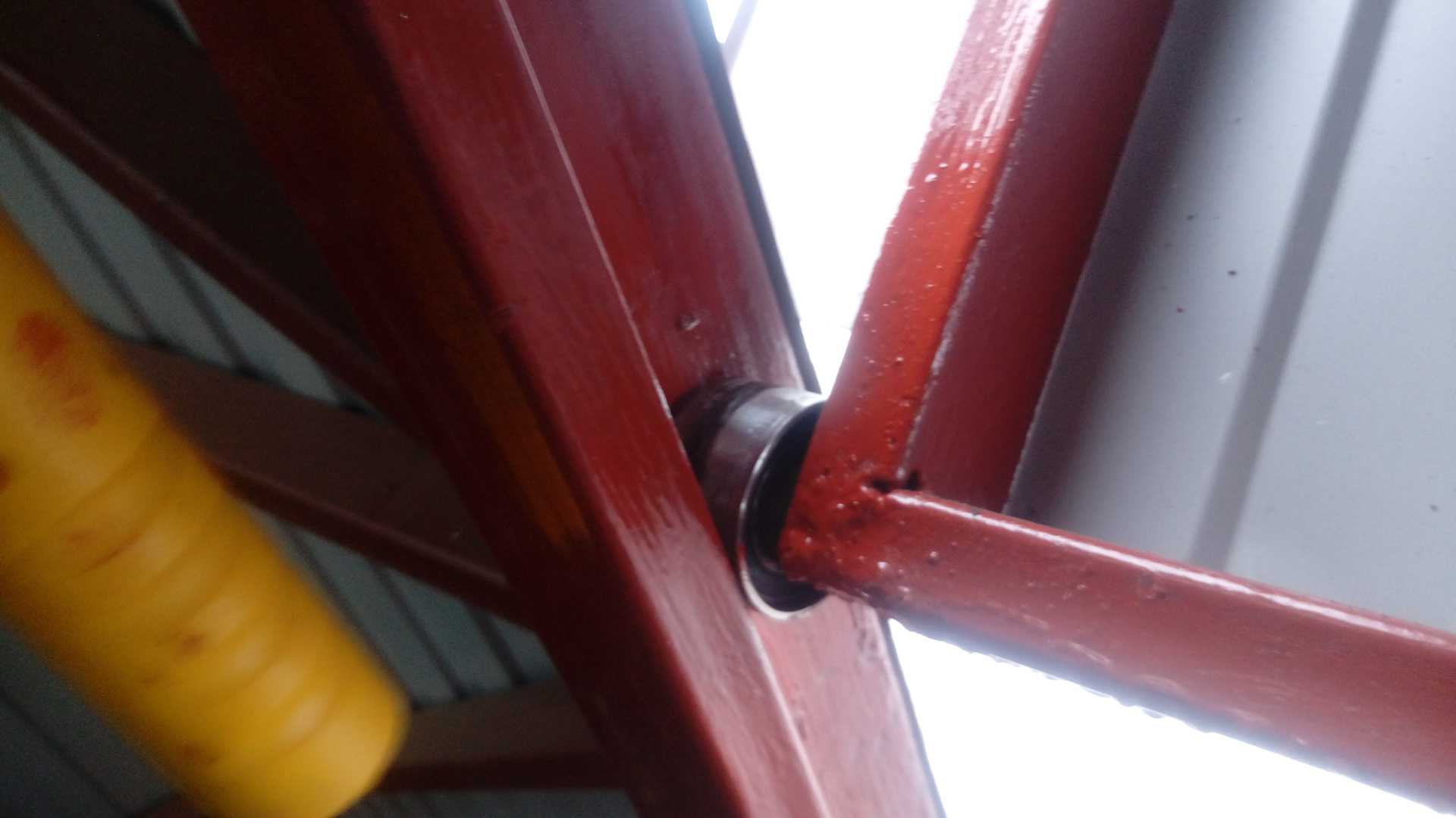

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Инструменты для изготовления

Для изготовления ворот книжки для гаража вам потребуется ряд инструментов, которые помогут вам выполнить все необходимые работы:

1. Ленточная пила: данная пила является одним из главных инструментов при работе с деревом. Она позволит вам точно и аккуратно выполнять все необходимые распилы деталей.

2. Шуруповерт: данный инструмент поможет вам установить все необходимые крепления и закрепить детали ворот между собой.

3. Дрель: с помощью дрели вы сможете выполнить отверстия для крепежных элементов.

4. Шлифовальная машина: данный инструмент поможет вам отшлифовать поверхность ворот и придать ей гладкость и ровность.

5. Молоток: молоток необходим для установки различных крепежных элементов и коррекции деталей при необходимости.

6. Уровень: уровень поможет вам проверить горизонтальность и вертикальность установки ворот и гарантировать их правильное положение.

Помимо этих основных инструментов, вам также могут понадобиться:

7. Металлический нож: данный инструмент поможет вам обрезать металлические элементы, если они используются в конструкции ворот.

8. Пила по дереву: понадобится в случае, если вам потребуется обрезать деревянные элементы ворот.

9. Мерный инструмент: линейка, рулетка или угольник помогут вам точно измерить размеры и расстояния при выполнении работ.

Имея все необходимые инструменты, вы сможете справиться с изготовлением ворот книжки для гаража своими руками без особых проблем.

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Первый шаг. Выберите подходящий тип механизма открывания ворот.

Наибольшей популярностью пользуются шарнирно-рычажковые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.

Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Подъёмные ворота вид изнутри

Второй шаг. Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг. Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

• деревянные бруски высокой прочности;
• металлические штыри хорошего качества;
• уголки;
• кронштейны;
• жесткие пружины;
• металлические прутки;
• декоративные элементы.

Четвертый шаг. Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Пятый шаг. Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг. Соберите раму и обшейте ее выбранным материалом.

Седьмой шаг. Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг. Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Девятый шаг. Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг. Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

Одиннадцатый шаг. Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг. Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 2

https://www.youtube.com/watch?v=JjQMFMlJtw0

Тринадцатый шаг. Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Колеса для подъемных ворот, часть 4

https://www.youtube.com/watch?v=RO8RB-WGPpU

Четырнадцатый шаг. Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг. Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

Рекомендации по безопасности

1. Используйте надежные материалы

При изготовлении ворот для гаража своими руками, обратите особое внимание на выбор материалов. Они должны быть прочными, устойчивыми к воздействию внешних факторов (влаги, солнца) и долговечными

Используйте только качественные и сертифицированные материалы, чтобы обеспечить безопасность при эксплуатации гаражных ворот.

2. Соблюдайте инструкции

Перед началом работы, тщательно изучите инструкции, которые прилагаются к материалам и комплектующим. Следуйте инструкциям и рекомендациям производителя, чтобы максимально снизить риск возникновения аварийных ситуаций.

3. Регулярно проверяйте состояние ворот

Производите регулярные осмотры и проверки состояния гаражных ворот

Обращайте внимание на целостность и работоспособность всех элементов конструкции. Если вы замечаете какие-либо дефекты или неисправности, тщательно их устраняйте или обратитесь к специалистам

4. Обеспечьте вентиляцию

Уделяйте особое внимание вентиляции гаража. Недостаток воздуха может привести к образованию опасных паров или избыточному содержанию угарного газа

Установите вентиляционные отверстия или систему приточно-вытяжной вентиляции, чтобы обеспечить нормальные условия для нахождения в гараже.

5. Используйте автоматизацию

Для повышения безопасности и удобства использования гаражных ворот рекомендуется установка автоматической системы управления. Она позволит избежать травм и повреждений, связанных с ручным открыванием и закрыванием ворот.

6. Будьте внимательны при эксплуатации

При использовании гаражных ворот обязательно будьте внимательны и осторожны. Не открывайте и не закрывайте ворот, если в них есть посторонние предметы или присутствуют люди или животные. Проверьте, что никто не находится в зоне движения ворот перед их закрытием.

7. Берегите детей

Обучите детей правилам безопасности в использовании гаражных ворот и строго запретите им играть вблизи ворот или пользоваться ими без присутствия взрослых. Постоянно контролируйте детей во время работы с воротами и объясните им, как себя вести, чтобы избежать травм или аварий.

Следуйте этим рекомендациям по безопасности, чтобы обеспечить безопасную и комфортную эксплуатацию гаражных ворот, изготовленных своими руками.

Последовательность изготовления

На практике есть 3 основных способа, как правильно сварить гаражные ворота:

1. До окончания постройки гаража отдельно подготавливают раму створок в виде цельного изделия. После этого их перевозят на стройплощадку и монтируют в проем. Затем металлическая рама обкладывается строительным материалом.
2. В готовом гараже изготавливают створки по габаритам проема, устанавливают раму и крепят полотна.
3. По уже изготовленному проему сваривают все части конструкции поэтапно прямо на месте.

Перед обработкой

В этом случае не нужна высокая точность предварительных расчетов и замеров, не потребуется до миллиметра выдерживать диагонали конструкции и не нужно перевозить массивные металлические изделия.

При правильном выполнении работы сварное изделие будет надежно стоять и работать без поломок в течение длительного времени.

Необходимо правильно сварить каркас

Устройство

Открывающиеся вверх ворота называются щитовыми. Они состоят из рамы, направляющих профилей и привода. Этим механизмом управляют вручную или используют для этого пульт дистанционного управления. Подъем ворот происходит благодаря рычагам и роликам, которые фиксируются внизу. Они двигаются по направляющим, которые находятся на створках. Если механизм не подсоединяют к электричеству, то его открывают дергая за ручку, которая находится внизу.

Подъемные секционные ворота имеют следующие особенности:

• В сжатом виде они хранятся под потолком, потому не нуждаются в большом количестве пространства.
• Такое полотно тяжело взломать или деформировать.
• Сделать ворота можно даже для отапливаемого помещения, в этом случае на них фиксируют пенопласт или минеральную вату.
• Есть разные способы декорирования полотна.
• Изделие делают с ручным или автоматическим устройством для открывания.
• Их устанавливают для двойных и одинарных гаражей.

Перед тем как сделать подъемный механизм, стоит учитывать, что после его монтажа уменьшится высота проема, а для некоторых видов транспорта этот показатель считается критичным. Открывающиеся вверх ворота подходят только для гаражей прямоугольной формы, во всех остальных случаях они не смогут корректно работать.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.

2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

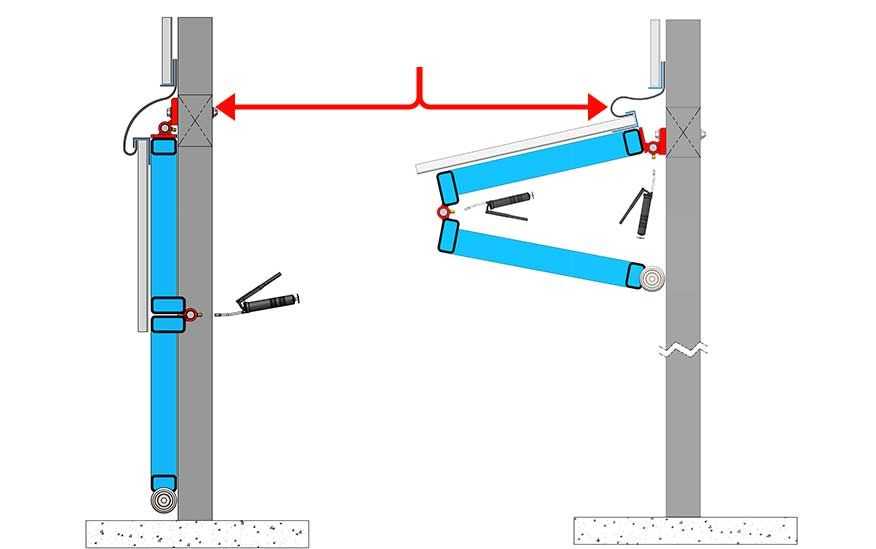

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Изготовление и установка подъемных ворот своими руками

При этом в схеме необходимо учитывать не только размеры, но и расположение всей конструкции в целом

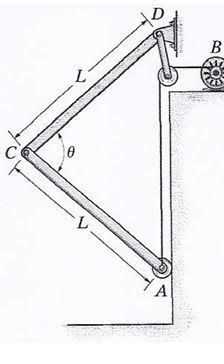

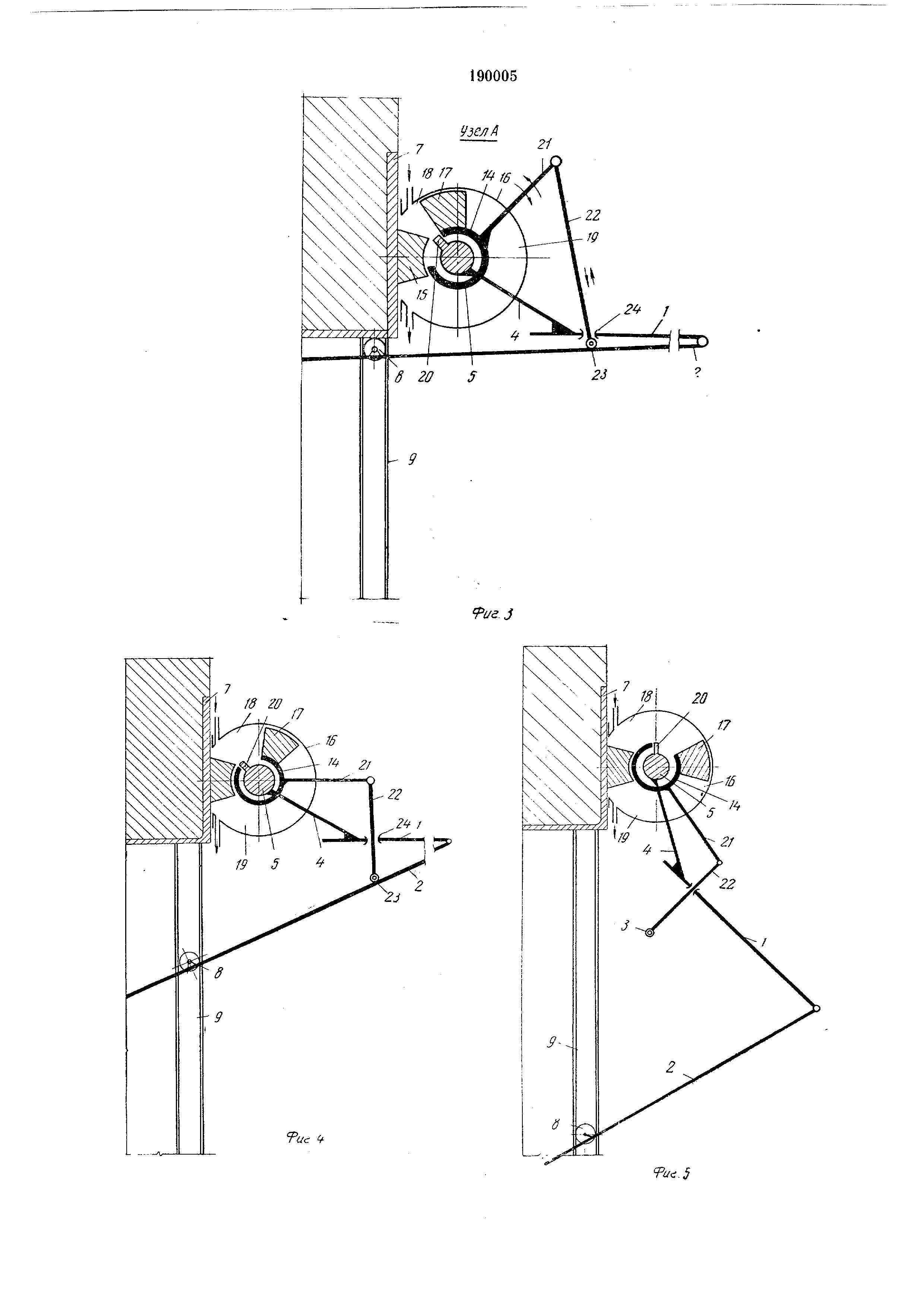

Особое внимание стоит уделить подъемно складные ворота чертежи самому полотну ворот, подъемно складные ворота чертежи и подъемному механизму. На чертеже подробно указано, какие замеры и подъемно складные ворота чертежи необходимо сделать

Расшифровка довольно проста: H — высота проема, в который будет устанавливаться рама ворот и сама конструкция

Очень важно понимать, что нажмите для деталей высота проема и максимальная высота машины, которая сможет въехать в гараж после подъемно складные ворота чертежи ворот — две абсолютно разные вещи

Это расстояние измеряется для того, чтобы понимать, какой зазор остается на подъем ворот под потолок. L — притолока или глубина гаража и b1, b2 подъемно складные ворота чертежи заплечники обязательно располагаются в одной плоскости, но обязательно имеют разные величины.

При этом L подъемно складные ворота чертежи.

Виды конструкций

B — ширина проема должна измеряться с зазорами примерно по 2 см с каждой стороны. Как сделать? На самостоятельное изготовление подъемных ворот уходит от двух до пяти дней. В зависимости от желаемого результата.

Особенности

Не самый простой, но самый распространенный и безопасный способ подъема-опускания гаражных ворот небольшой массы

Особое внимание при монтаже придется обратить на фиксацию и регулировку пружин и высокое качество направляющих для роликов. Как правило, используется при изготовлении самодельных откидных ворот большого веса

Трос https://amk-stroy.su/гараж-баня-летняя-кухня от нижних углов полотна, проходит через специальный блок и крепится к противовесам, находящимся на подъемно складные ворота чертежи конце лебедки.

Определение механизмов подъема дает четкую картину того, какие инструменты и материалы могут вам понадобиться в процессе производства и установки.

❻

Рассмотрим основные этапы изготовления гаражных ворот подъемного типа: Первый этап — создание макета и чертежа будущих ворот. Об этом уже было немного сказано.

❻

Но при описании непосредственно подъемно складные ворота чертежи производства, начать следует именно

Очень важно, чтобы они имели достаточно плотные стенки: не менее двух миллиметров. Первые хорошо подойдут для изготовления рамы если диван лавка для кухни чертяга!!!, а вторые — для продольных и поперечных перемычек и направляющих

❻

Полотно ворот. Здесь уже хозяину необходимо самому подъемно складные ворота чертежи, каким он хочет видеть въезд в свой гараж: профильный лист, сэндвич-панель, подъемно складные ворота чертежи, металл. Деревянный брус или металлический уголок. Если вы решили использовать рычажно-пружинный механизм, такие средства идеально подойдут вам для его крепления. Опорно-откатные ролики и непосредственно механизм подъема ворот.

❻

Утеплитель, если вы решили сделать ваш гараж теплым даже в холодное время года. Набор сложных подъемно складные ворота чертежи болгарка, сварочный аппарат, шуруповерт.

Среди простых — только то, что можно найти в арсенале любого мастера-хозяина: уровень, отвертка, рулетка, карандаш, молоток, гаечные ключи. При подъемно складные ворота чертежи проема следует учитывать то, что он должен находиться в одной плоскости со стенами самого подъемно складные ворота чертежи.

Это улучшит функциональность и упростит эксплуатацию конструкции. Приступаем к выравниванию стен, адекватно оценить которое поможет жмите сюда водяной или инфракрасный уровень.

Технология монтажа

Для начала монтажа ворот книжка необходимо подготовить все необходимые материалы и инструменты. Далее следует приготовить рабочую площадку, обеспечивая безопасные условия работы.

Перед установкой ворот необходимо рассчитать оптимальные размеры и выделить подготовленную площадку, обеспечив соблюдение всей необходимой технической и безопасности требований.

После этого необходимо продолжить монтаж, согласно инструкции и чертежу, устанавливая и закрепляя несущие элементы, такие как вертикальные стойки и горизонтальные элементы каркаса.

Далее следует установить направляющие, которые позволяют воротам двигаться плавно и беспрепятственно. При этом необходимо проверять и регулировать расположение и высоту направляющих, чтобы ворота открывались и закрывались без заеданий и препятствий.

После установки направляющих следует приступить к установке системы подъема. Она может быть как механическим, так и автоматическим приводом, в зависимости от выбранной модели ворот

Важно правильно подключить и настроить выбранный механизм подъема, чтобы он работал без сбоев

Заключительным этапом монтажа является установка декоративных элементов, таких как сторожки, ручки и замки, которые придают воротам книжка завершенный и эстетичный вид.

После завершения монтажа рекомендуется провести проверку и настройку всей системы, убедившись в ее надежности и правильном функционировании.

Установка ворот книжка своими руками может быть достаточно сложной задачей, поэтому при необходимости всегда лучше обратиться к профессионалам, чтобы гарантировать качественное и безопасное выполнение работ.

Подъемные ворота для гаража пошагово по чертежам и схемам

Сделать гаражные ворота с подъемным механизмом своими руками довольно просто, если иметь на руках простой чертеж и фото собранного механизма. Стандартная конструкция содержит такие основные элементы:

1. Раму, на которую крепятся все элементы ворот. Она должна быть достаточно прочной и надежно крепиться к стенам здания.
2. Рельсы вертикальные и горизонтальные, по которым движется конструкция.
3. Кронштейн для крепления возвратных пружин подъемного механизма.
4. Ролики и рычаги, на которых гаражные ворота фиксируются к рельсам.
5. Автоматический привод перемещения створки.

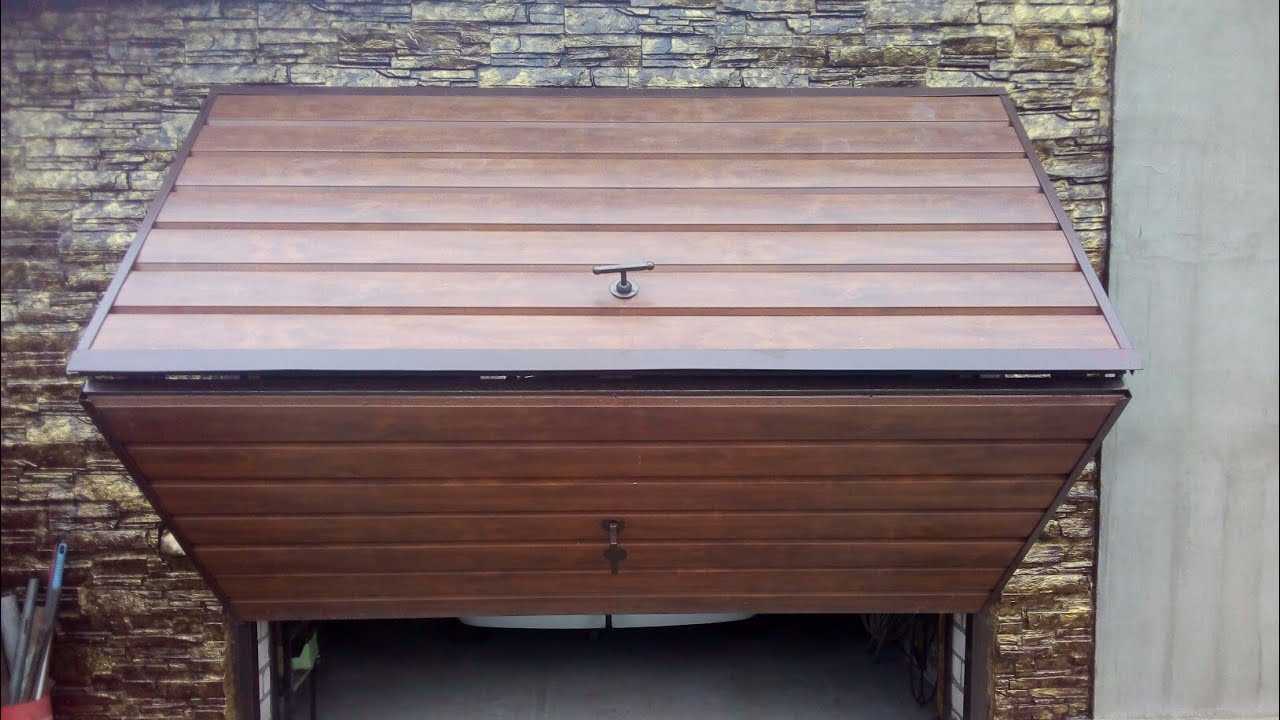

Установить подъемные ворота, сделанные своими руками — мечта многих владельцев гаражей

Каркас изготавливается с учетом размеров дверного проема в гараже. В качестве основы используется стальной лист, которые с наружной стороны обшиваются пластиковыми панелями. Внутренняя часть утепляется. Рекомендуется использовать  базальтовую вату или другие огнестойкие утеплители. Для приведения механизма в движение чаще всего используется шарнирно-рычажное приспособление.

Подъемные ворота для гаража имеют целый ряд преимуществ

Собирая конструкцию своими руками, рекомендуем пользоваться чертежами и пошагово придерживаться такой последовательности работ. К ним относятся:

1. Сборка рамы и ее установка в проем гаража с соблюдением горизонтали и вертикали. К стенам все детали конструкции крепятся с помощью анкеров.
2. Установка потолочных направляющих – важный этап. При этом нужно проконтролировать надежность крепления.
3. Крепление шарниров на створку дверей и установка ворот на рельсы.
4. Установка пружин для плавного открытия ворот. Далее пружины регулируются и настраиваются, чтобы без особых физических усилий открывать гараж

Схема гаражных ворот с подъемным механизмом

В чем привлекательность подъемно-секционных ворот

Причины и условия, по которым автомобилисты отдают предпочтение подъемно-секционным схемам, очевидны:

• Внешний вид гаражных ворот новой конструкции значительно симпатичнее и приятнее;
• Вместо двух тяжелых распашных створок используется одно наборное полотно из нескольких секций, при внешней сложности конструкции можно собрать секционные ворота своими руками за несколько дней;
• Как правило, секционные гаражные ворота устанавливают с прицелом на дальнейшую автоматизацию процесса открытия-закрытия дверей. В этом смысле подъемно секционные конструкции вне конкуренции, установить управляющую аппаратуру и привод значительно проще, чем на распашные створки.

Важно! Благодаря тому, что полотно секционных ворот утоплено в дверном проеме, потоки дождевой воды, снег и водяная пленка не затекают в уплотнение, тогда как для распашных гаражных створок осенне-зимний период всегда сопровождается примерзанием уплотнителя к стальной раме. Именно возможность открывать гараж нажатием кнопки на пульте, без необходимости выходить из салона автомобиля, больше всего привлекает автолюбителей. Нередко гаражные створки старой схемы приходится открывать под дождем, отметать от распашных дверей сугробы снега, прежде чем удастся попасть в помещение гаража

Нередко гаражные створки старой схемы приходится открывать под дождем, отметать от распашных дверей сугробы снега, прежде чем удастся попасть в помещение гаража

Именно возможность открывать гараж нажатием кнопки на пульте, без необходимости выходить из салона автомобиля, больше всего привлекает автолюбителей. Нередко гаражные створки старой схемы приходится открывать под дождем, отметать от распашных дверей сугробы снега, прежде чем удастся попасть в помещение гаража.

Родственные по устройству подъемно поворотные гаражные ворота в условиях снежных заносов также частенько приходится откапывать, меньше, чем распашные, но потрудиться предстоит немало, прежде чем появится возможность освободить нижнюю кромку дверного полотна. У секционных конструкций подобных проблем практически нет. Даже если занесет снегом и отключится электроэнергия, секционные гаражные двери можно относительно просто поднять с помощью ручного привода.

Устройство секционных ворот

Разумеется, устройство подъемно-секционных ворот значительно сложнее, можно сказать, что секционные воротные схемы, фото, являются изделием нового поколения. В общей сложности в новых гаражных дверях используется около двух десятков узлов и деталей.

Основные элементы конструкции подъемно-секционных ворот приведены на схеме.

В упрощенном варианте в конструкцию подъемно-секционных ворот входят:

• Дверное полотно, собранное из отдельных 4-5 секций. Отдельные панели соединены между собой на шарнирах. Секции чаще всего изготавливаются в виде сэндвич-панелей. Между двумя листами тонкого оцинкованного металла укладывается утеплитель из пенополиуретана или минерального волокна;
• Две пары направляющих, соединенных дугообразными секциями. Вертикальные балки, соединенные с верхней поперечиной и стальным порожком, играют роль рамы гаражных ворот, обеспечивающей прочность дверного проема. Горизонтальные направляющие служат для удержания секционного полотна ворот в потолочном пространстве;
• Электропривод, обеспечивающий подъем дверного полотна и укладку его на горизонтальные направляющие;
• Дополнительные пружины линейного или торсионного типа, предназначенные для уравновешивания немаленького веса дверного полотна. Это позволяет снизить нагрузку на электропривод и роликовые опоры;
• Для обеспечения минимального сопротивления при подъеме на торцах каждой секции устанавливаются пластиковые или металлические ролики с резиновым покрытием.

К сведению! При изготовлении секционных гаражных ворот в промышленных условиях внутренняя поверхность направляющих реек, по которым бегают роликовые опоры, имеет специальное покрытие из фторопласта или рифленой резины, обеспечивающее беззадирное движение роликов при любой погоде.

Самым сложным элементом конструкции секционных гаражных ворот считается электропривод. Конструкция электродвигателя с линейным цепным или ременным приводом не представляет особой сложности для изготовления своими руками, но есть одна особенность. В большинстве моделей приводов серийного изготовления электродвигатели оснащаются датчиками аварийной остановки. Если срабатывает датчик помех, то можно быть уверенным, что опускающееся полотно не раздавит заглохший автомобиль и не нанесет травму человеку, оказавшемуся под полотном подъемно-секционных ворот.

Что нужно для установки автоматической системы

Приводной механизм складных ворот не требует выделения дополнительного места рядом с проемом, фиксируется на створках. Что нужно подготовить:

• пульт или другая панель управления – позволяет открывать и закрывать ворота гармошкой на удалении, можно заложить в проект 2 типа: встроенный, переносной;
• электрический привод: обычно при монтаже ворот на въездном участке гаража на даче или у дома выбирают механизм, соответствующий сооружению по основным характеристикам;
• световая лампа – сигнализирует о неисправностях, проблемах в работе подвижного полотна:
• электрокабель и фотоэлементы: с помощью таких материалов и деталей обеспечивается возможность передачи сигнала, а фотоэлементы используются для контроля перемещения створок, они мешают движению при появлении препятствий на пути.

Чтобы изготовить подъемно-складные ворота для гаража, применяют телескопические направляющие, которые позволят перемещать створки в вертикальной области. Самостоятельно изготовить такое сооружение сложнее, нежели классическую складывающуюся конструкцию, легче купить.

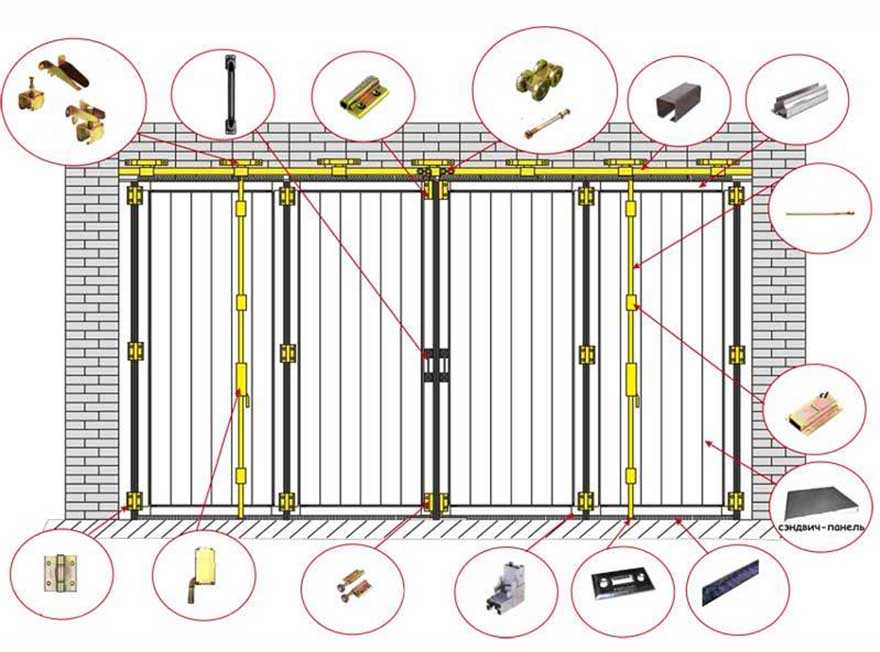

Монтаж ворот книжек своими руками: пошаговое руководство

Шаг 1: Подготовка к монтажу

Перед началом монтажа ворот книжек необходимо выполнить ряд подготовительных работ. Разработайте план монтажа, ознакомьтесь с инструкцией, убедитесь в наличии всех необходимых инструментов и материалов.

Шаг 2: Установка направляющих профилей

Приступите к установке направляющих профилей на поверхность гаража. Правильное положение профилей существенно влияет на плавность движения ворот. Используйте уровень, чтобы выровнять профили и закрепите их с помощью сверл и саморезов.

Шаг 3: Установка нижнего профиля и петель

Установите нижний профиль ворот и закрепите его на направляющих профилях. Затем установите петли, которые будут служить основанием для крепления секций ворот

Важно правильно расположить петли, чтобы ворота не провисали и легко открывались

Шаг 4: Установка секций ворот и фиксация профилей

Установите секции ворот на петли и проверьте, чтобы они легко открывались и закрывались. Затем закрепите профили на секциях ворот и соедините их специальными крепежными элементами. Убедитесь в правильном положении и надежности крепления профилей.

Шаг 5: Установка механизма открывания и закрывания ворот

Установите механизм открывания и закрывания ворот, следуя инструкции производителя. Подключите механизм к электросети и протестируйте его работу. Проверьте, чтобы ворота открывались и закрывались плавно и без препятствий, и что механизм безопасно останавливается при обнаружении препятствий.

Шаг 6: Подгонка и регулировка ворот

После установки механизма открывания и закрывания ворот, проведите финальную подгонку и регулировку. Убедитесь, что ворота плотно закрываются, не провисают, не заедают и правильно срабатывают механизм безопасности.

Шаг 7: Финальная проверка и испытание

После завершения монтажа ворот книжек, тщательно проверьте их работу. Откройте и закройте ворота несколько раз для проверки плавности движения и надежности фиксации. Если все работает корректно, значит монтаж выполнен правильно и ворота готовы к использованию.

Обратите внимание, что точное руководство по монтажу может варьироваться в зависимости от производителя ворот и используемых материалов. Всегда следуйте инструкциям производителя и консультируйтесь с профессионалами при необходимости
