ПУЭ-7 п.2.3.83 ПРОКЛАДКА КАБЕЛЬНЫХ ЛИНИЙ В ЗЕМЛЕ
При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.
Кабели на всем протяжении должны быть защищены от механических повреждений путем покрытия при напряжении 35 кВ и выше железобетонными плитами толщиной не менее 50 мм; при напряжении ниже 35 кВ — плитами или глиняным обыкновенным кирпичом в один слой поперек трассы кабелей; при рытье траншеи землеройным механизмом с шириной фрезы менее 250 мм, а также для одного кабеля — вдоль трассы кабельной линии. Применение силикатного, а также глиняного пустотелого или дырчатого кирпича не допускается.
При прокладке на глубине 1-1,2 м кабели 20 кВ и ниже (кроме кабелей городских электросетей) допускается не защищать от механических повреждений.
Кабели до 1 кВ должны иметь такую защиту лишь на участках, где вероятны механические повреждения (например, в местах частых раскопок). Асфальтовые покрытия улиц и т. п. рассматриваются как места, где разрытия производятся в редких случаях. Для кабельных линий до 20 кВ, кроме линий выше 1 кВ, питающих электроприемники I категории*, допускается в траншеях с количеством кабельных линий не более двух применять вместо кирпича сигнальные пластмассовые ленты, удовлетворяющие техническим требованиям, утвержденным Минэнерго СССР. Не допускается применение сигнальных лент в местах пересечений кабельных линий с инженерными коммуникациями и над кабельными муфтами на расстоянии по 2 м в каждую сторону от пересекаемой коммуникации или муфты, а также на подходах линий к распределительным устройствам и подстанциям в радиусе 5 м.
* По местным условиям, при согласии владельца линий, допускается расширение области применения сигнальных лент.
Сигнальная лента должна укладываться в траншее над кабелями на расстоянии 250 мм от их наружных покровов. При расположении в траншее одного кабеля лента должна укладываться по оси кабеля, при большем количестве кабелей — края ленты должны выступать за крайние кабели не менее чем на 50 мм. При укладке по ширине траншеи более одной ленты — смежные ленты должны прокладываться с нахлестом шириной не менее 50 мм.
При применении сигнальной ленты прокладка кабелей в траншее с устройством подушки для кабелей, присыпка кабелей первым слоем земли и укладка ленты, включая присыпку ленты слоем земли по всей длине, должны производиться в присутствии представителя электромонтажной организации и владельца электросетей.
Источник
Выбор светильников
В качестве источников света могут применяться лампы накаливания и ксеноновые лампы, ртутные, металлогалогенные и натриевые лампы высокого давления, светодиодные модули и светодиодные лампы.
На участках и строительных площадках применяются типовые стационарные и инвентарные светильники. Светильниками наружного освещения оборудуются строительные машины. Также на корпусах машин устанавливаются наружные светильники, если они не поставляются в комплекте.
Для размещения светильников используют мачты и элементы конструкций зданий. Мачты, на которых установлены осветительные приборы, должны иметь молниезащиту. При этом не допускается фиксация светильников на сгораемых покрытиях или на кровле здания.
Светильники должны удовлетворять требованиям безопасности.
Для строительных площадок и участков работ применяются светильники, которые питаются от сети переменного тока, имеющей частоту 50 Гц и напряжение не более 220 В.
Светильники местного освещения, которые располагаются на высоте, исключающей случайное прикосновение, должны иметь рабочее напряжение 42 В, а переносные ручные приборы – 12 В.
На строительстве больших объектов
Для расчёта количества светильников для больших объектов, например, для строительной площадки, принимают во внимание нормы освещённости, её размеры, тип системы освещения, которая будет применяться, и тип светильника. При этом предусматривают равномерность распределения светового потока, а при необходимости – возможность установки дополнительных локальных светильников
Для размещения светильников можно использовать строительные конструкции, однако лучше задействовать инвентарные мачты и стойки. При необходимости изменения фронта работ применяют передвижные осветительные установки.
Такие установки могут иметь телескопические мачты с регулируемой высотой, которые монтируются на передвижных прицепах или на железнодорожных платформах. Кроме того, при необходимости мачты размещают стационарно.
При строительстве частных домов и ремонте квартир
Для того чтобы организовать стройку частного дома, обязательно учитывают расстояние от линий электропередачи и тип электросети. От этого зависит требуемый уровень мощности, указываемый в договоре с электроснабжающей организацией, и категория надёжности электроснабжения.
Если возможности подключения к линиям электропередач нет, организуют электроснабжение стройплощадки бензиновым или дизельным генератором. В этом случае стоимость электроэнергии будет высока. Однако такой способ электроснабжения оправдан на начальных этапах организации строительства, когда нет подключения к электросети.
При организации осветительных систем как в частных домах, так и в квартирах учитывают требования электробезопасности помещений. Все они условно делятся на помещения без повышенной опасности, с повышенной опасностью и особо опасные. Светильники выбирают с учётом этих требований.
Определившись с типом светильников для стройплощадки и для каждого помещения с учётом их особенностей, переходят к расчёту количества светильников.
После определения количества светильников вычисляется их общая мощность, составляется схема электроснабжения, выбирается сечение и марка кабелей, тип и марка коммутационных аппаратов.
При выполнении строительных или ремонтных работ в квартире для рабочего освещения помещений применяются переносные прожекторы. Благодаря штативу настраивается требуемый угол освещения. Кроме того, у таких светильников высокая степень защиты от попадания внутрь воды или мелких предметов. Это позволяет применять их в разных помещениях.
Также прожекторы могут быть оснащены аккумуляторными батареями. Это позволяет использовать их при отсутствии электроснабжения (необходимо при проведении ремонтных работ).
Как правильно организовать подсветку и как все рассчитать
Из данных, приведенных в СНиП, следуют нормы, которых нужно придерживаться при организации подсветки стройплощадки
В этой документации указаны усредненные значения норм для строительных площадок, которые могут немного колебаться в том или ином направлении.
Делая расчет для каждой конкретной строительной площадки, нужно брать во внимание следующие параметры:. размеры площадки, на которой будут проводиться строительные работы;
размеры площадки, на которой будут проводиться строительные работы;

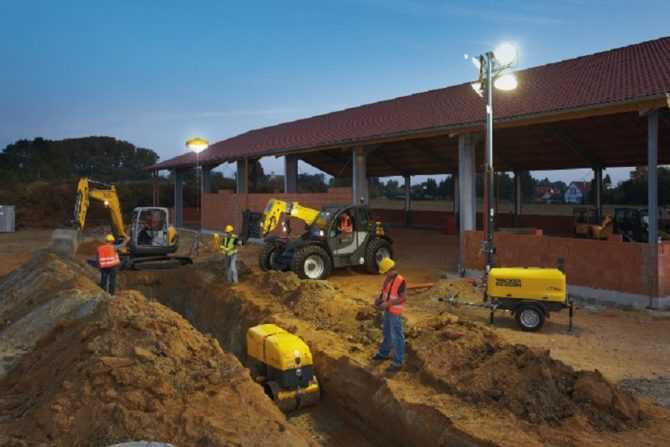

Рабочая подсветка строительной площадки
Нормы освещенности для стройки
существующие нормы и ГОСТ;
тип освещения, который будет организовываться с помощью тех или иных осветительных приборов;
какой тип прожектора будет браться для освещения
Здесь важно соблюсти ГОСТ. Любой светильник имеет свой ГОСТ, который определяет его назначение;
источник света, используемый для прожектора или другого осветительного прибора.
Кроме этого, расчет уровня освещенности должен опираться и на такие требования:
- световой поток должен равномерно освещать рабочую зону;
- уровень светового обеспечения должен быть не ниже 2 лк, причем вне зависимости от используемых в прожекторах источников света. Исключение здесь составляют только автодороги;
общее освещение, при наличии такой необходимости, должно комбинироваться с локальной подсветкой.
Все эти моменты также должен учитывать расчет. Причем для каждого типа светового обеспечения следует проводить отдельный расчет. Это связано с тем, что расчет, скажем, для охранной подсветки, уже не подойдет для рабочей и т.д.
Как видим, для того чтобы расчет был верным, нужно достаточно хорошо ориентироваться в нюансах организации освещения строительных площадок.
Проведение земляных работ на КЛ
Все земляные работы, связанные с прокладкой и переустройством подземных сооружений, строительством и ремонтом зданий и дорог, проведением благоустройства и озеленения, бурением скважин и пр., могут производиться только при наличии письменного разрешения (ордера), выдаваемого «Объединением административно-технических инспекций» (ОАТИ) Правительства г.Москва.
Строительные организации согласно «Правилам производства земляных и строительных работ, прокладки и переустройства инженерных сетей и коммуникаций в г.Москве» обязаны представить в район МКС рабочие чертежи Проектов, а также проект производства работ (ППР), который согласовывается Старшими мастерами участков. При согласовании ППР, Старший мастер участка выдает строительной организации Уведомление на право получения ордера. Один экземпляр уведомления хранится в Районе МКС.
Освещение — колодец
Освещение колодцев , камер и подвалов разрешается переносными электрическими лампочками напряжением 12 — 36В или низковольтными ручными электрическими фонарями. Bo-избежание искрения включение и отключение переносных ламп и ручных фонарей производятся вне колодца, камеры и подвала.
Освещение колодцев , камер и подвалов разрешается переносными электрическими лампочками напряжением 12 — 36 в или низковольтными ручными электрическими фонарями. Во избежание искрения включение и отключение переносных ламп и ручных фонарей производится вне колодца, камер и подвалов.
Освещение колодцев , камер и подвалов разрешается переносными электрическими лампочками напряжением 12 — 36В или низковольтными ручными электрическими фонарями. Во избежание искрения включение и отключение переносных ламп и ручных фонарей производятся вне колодца, камеры и подвала.
Освещение колодцев , камер, подвалов обеспечивается переносными электролампами напряжением 12 — 36 В. Во избежание появления искры их включение и выключение производится вне колодца, камер или подвалов. Работы в колодцах, шурфах, подвалах, емкостях выполняют не менее двух рабочих, один из которых с предохранительным поясом и веревкой, привязанной к нему, производит работы внутри, а второй следит за работой, не заходя в колодец, шурф, подвал или емкость, страхует второй конец веревки и в случае необходимости оказывает помощь.
Для освещения колодцев , металлических емкостей, шахт, а также сырых помещений применяют светильники напряжением не более J2 В.
Для освещения колодца применяют верхний свет через люк или электрический фонарь, включенный заблаговременно до спуска в колодец.
Для освещения колодцев и коробок подводят напряжение 12 В, получаемое от аккумуляторов или электросети через понижающий трансформатор. Во втором случае все штепсельные розетки, выключатели и сам трансформатор должны находиться на поверхности земли.
Для освещения колодцев и коробок подводят напряжение 12В, получаемое от аккумуляторов или электросети через понижающий трансформатор. Во втором случае все штепсельные розетки, выключатели и сам трансформатор должны находиться на поверхности земли.
Освещение мест выпуска пульпы, сбросов золы и шлака, а также освещение водосбросных колодцев и водозаборов на насосных осветленной воды осуществляется фонарями или прожекторами.
Переносные генераторы ( рис. 12 — 33) применяются для подачи энергии для освещения колодца и рабочего места в тех районах, где трудно подв. Эти генераторы также используются для подачи питания на электрические инструменты, используемые в полевых условиях.
Не допускается производить огневые работы на расстоянии менее 20 м от колодцев промышленной канализации и менее 50 м от открытых нефтеловушек, использовать для освещения колодцев и нефтеловушек фонари, факелы и другие виды открытого огня.
Перед началом монтажа телефонного кабеля необходимо провести подготовительные работы, общие для монтажа любого типа кабеля. Перед спуском в колодец по обе стороны от него устанавливают предупредительные знаки для транспорта и пешеходов. Для освещения колодца используют электрический шнур ШРПС, подключенный к осветительной сети через трансформатор, на вторичной обмотке которого напряжение не более 12 В. Трансформатор размещают вне колодца. Для освещения колодца можно использовать аккумулятор, который также должен находиться вне колодца.
Перед началом монтажа телефонного кабеля необходимо провести подготовительные работы, общие для монтажа любого типа кабеля. Перед спуском в колодец по обе стороны от него устанавливают предупредительные знаки для транспорта и пешеходов. Для освещения колодца используют электрический шнур ШРПС, подключенный к осветительной сети через трансформатор, на вторичной обмотке которого напряжение не более 12 В. Трансформатор размещают вне колодца. Для освещения колодца можно использовать аккумулятор, который также должен находиться вне колодца.
Сигнальное освещение
Мачты высотой, большей 50 м, снабжаются защитным сигнальным освещением мачт ( СОМ) для указания самолетам на наличие сооружения. Светильниками, располагаемыми вдоль мачты, служат электролампы мощностью 60 и 100 вт. Питание ламп СОМ осуществляют 50-периодным переменным током, при этом цепь сигнального освещения защищают от токов высокой частоты фильтрами из дросселей и конденсаторов.
При выполнении работ кабелеукладчиком в ночное время тракторы должны иметь сигнальное освещение спереди и сзади.
Опоры высотой более 50 м для безопасности полетов самолетов должны иметь сигнальное освещение ( светоограждение) и маркировочную окраску. Определение необходимости устройства свете ограждения и маркировочной окраски, а также технические требования к ним устанавливаются по согласованию с местными управлениями ГУГВФ.
При невозможности осуществления электроснабжения по категории 1 для резервирования питания светильников сигнального освещения мачт необходимо сооружение собственной дизельной электростанции.

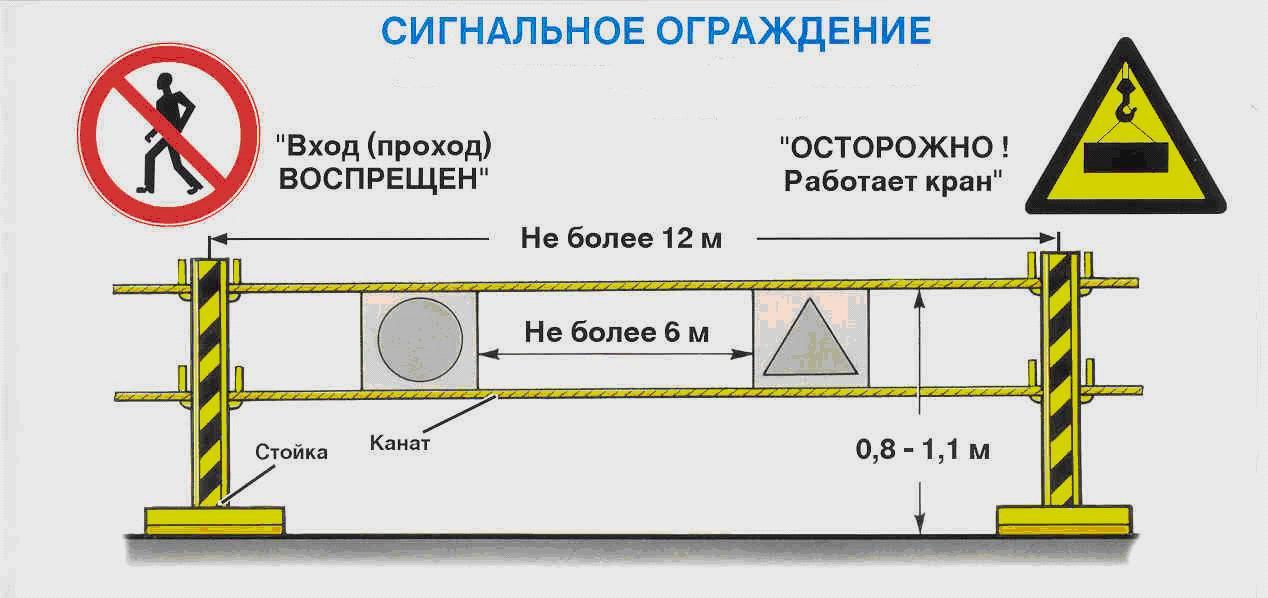

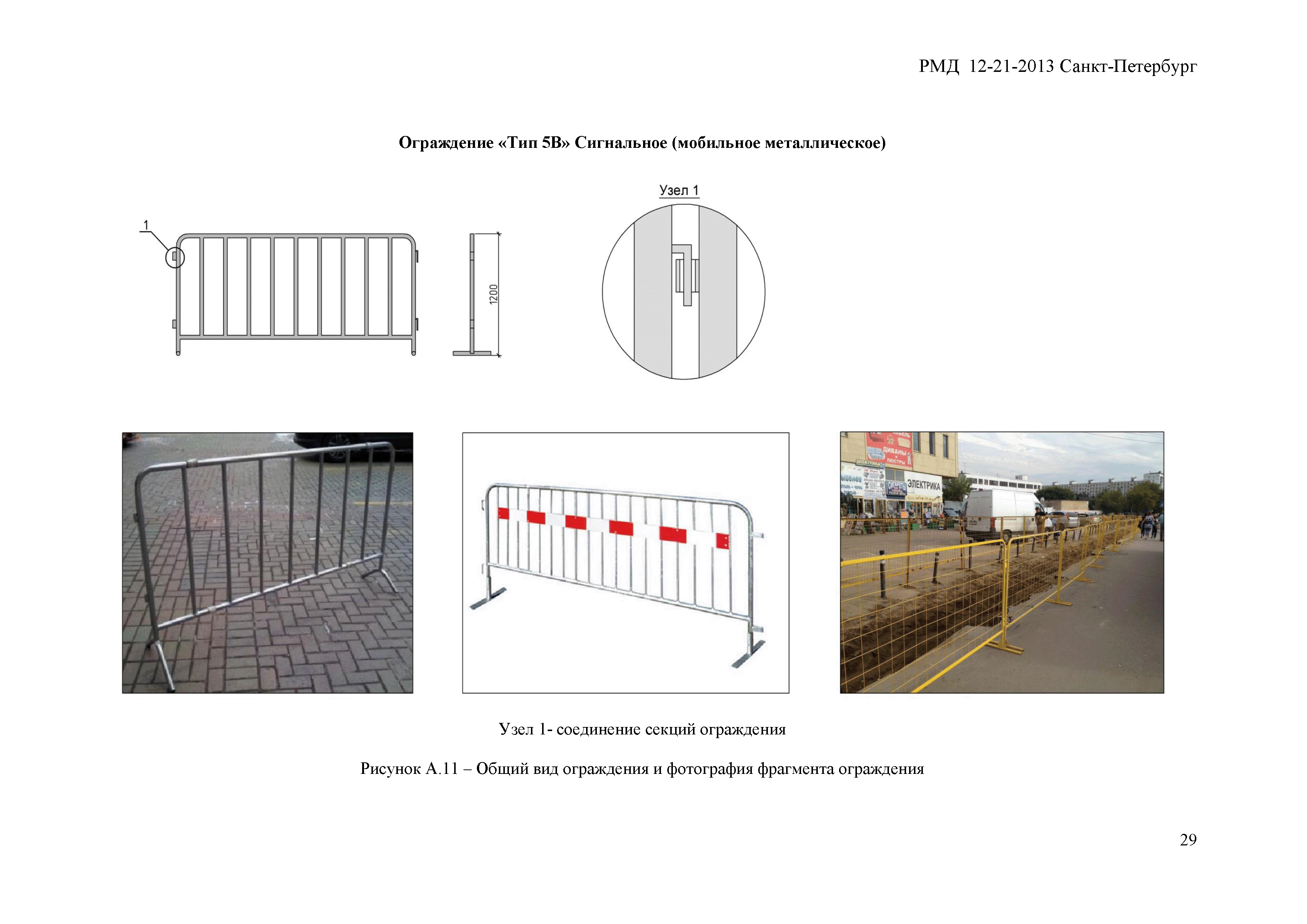

На ограждении необходимо устанавливать предупреждающие знаки безопасности, а в ночное время — сигнальное освещение.
На ограждении необходимо устанавливать предупреждающие знаки безопасности, а в ночное время — сигнальное освещение.
На ограждении должны быть предупреждающие знаки и надписи, а в ночное время — сигнальное освещение.
На ограждении необходимо устанавливать предупреждающие плакаты и знаки, а в ночное время — сигнальное освещение.
На ограждении должны быть предупреждающие знаки и надписи, а в ночное время — сигнальное освещение.
Перед подъемом по стволу мачты для работы на антенных площадках и для замены светильников сигнального освещения мачт выключают рубильник сети сигнального освещения и вывешивают а нем предупредительный плакат: Не включать.
Опоры высотой более 50 м для безопасности полетов самолетов и других летательных аппаратов должны иметь сигнальное освещение ( светоограждение) и маркировочную окраску. Определение необходимости устройства светоограждения и маркировочной окраски, а также технические требования к ним устанавливаются по согласованию с местными управлениями Главного управления гражданского воздушного флота.
После геодезической разбивки трассы теплопроводов, разборки дорожных покрытий, установки ограждений места работ и сигнального освещения производится рытье траншей.
На период сооружения переходов через железные и автомобильные дороги устанавливают соответствующие ограждения, предупредительные знаки и сигнальное освещение, согласованные с организациями, в ведении которых находятся дороги. При сооружении переходов открытым методом участок дороги перекрывают с обеих сторон шлагбаумами с сигнальным освещением в ночное время и поток машин направляют по специально сооруженным объездам.
После окончания профилактического осмотра проверяют работу токоприемников, вспомогательных машин, цепей управления, тормозов, сигнального освещения и звуковых сигналов, пневматических приводов дверей, отопления, вентиляции и выполняют санитарно-гигиеническую обработку пассажирских помещений и кузовов вагонов.

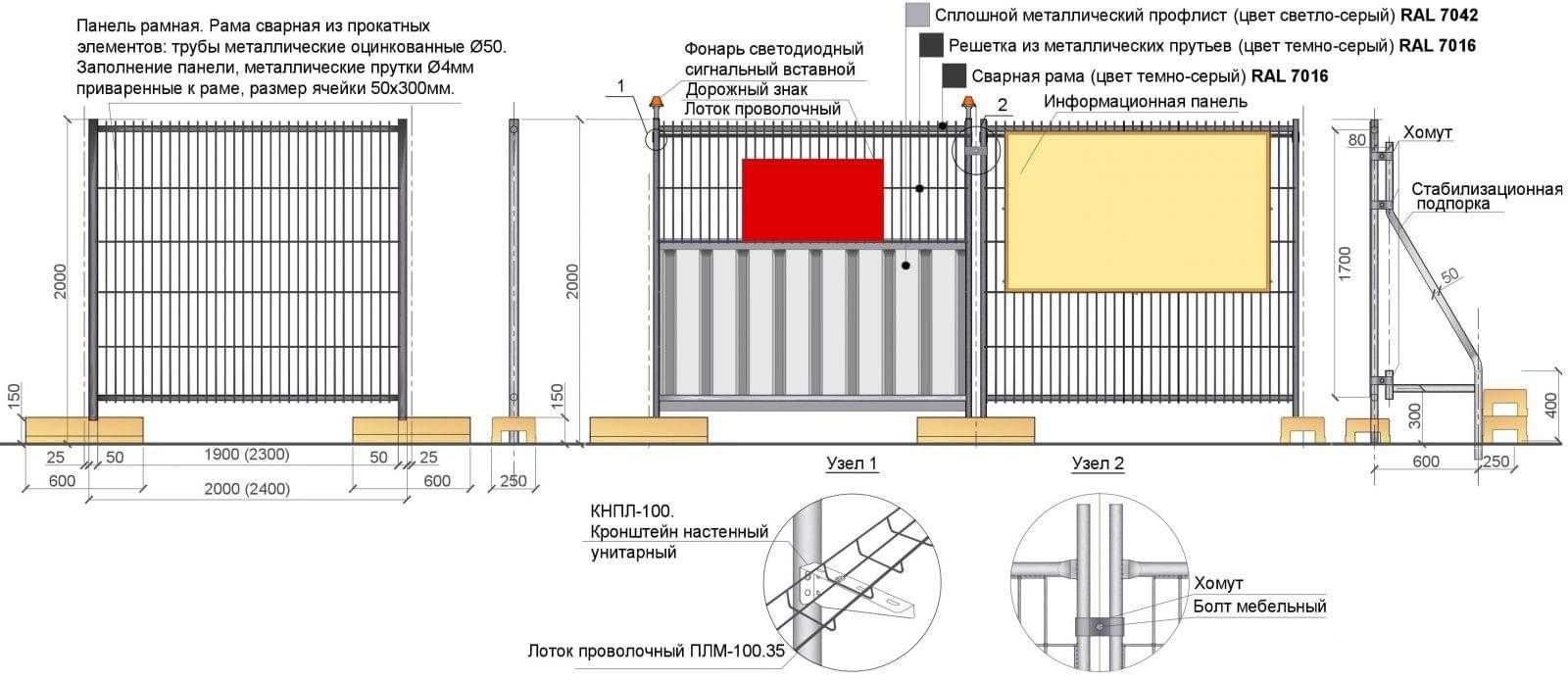

Все траншеи и котлованы должны быть ограждены и иметь предупредительные таблички, а в ночное время — сигнальное освещение.
Общие положения организации освещения
СНиП определяет степень освещенности объекта, способы защиты, контроля. Все необходимые расчеты согласно документу осуществляются еще на этапе создания строительного проекта. То есть для строительной площадки определяются тип, количество необходимого светотехнического оборудования согласно действующим стандартам, ГОСТам.
Важно выделить из общих требований СНиП следующие моменты:
- для строительных площадок необходимо применять типовые приборы освещения (стационарные, мобильные), к примеру, уличные прожекторы;
- нормы дополнительной подсветки посредством искусственного освещения определены ГОСТом 12.1.013-78, СНиП III-4-80.
Все транспортные средства, задействованные в стройке, обязательно оборудуются дополнительными световыми элементами (фонари, прожекторы и пр.), если они не были предусмотрены автомобильным заводом.
Также согласно СНиП системы освещения стройплощадок подразделяются на отдельные категории, а именно…
Рабочая. Обустраивается на любых земельных участках, определенных под застройку какого-либо объекта, с круглосуточной посменной работой. Такая система обеспечивает равномерную локализованную световую подачу. Она может быть местного, общего типа.
- Аварийная. Данный тип освещения обустраивается на рабочих участках, связанных с заливкой бетона, приблизительная освещенность — 3 Лк.
- Охранная. Организовывается для эффективной охраны строительного объекта. Для этого используются приборы освещения, которые входят в рабочую категорию. Часто просто по периметру земельного участка, определенного под строительство, оборудуется группа прожекторов на определенном расстоянии друг от друга. Норма для охранной подсветки — 0.5 Лк.
- Эвакуационная. Организовывается на наиболее опасных строительных участках, показывает строителям возможные пути эвакуации. Нормы: для светового оборудования, устанавливаемого внутри сооружений, — 0.5 Лк, вне зданий — 0.2 Лк.
Технологическая последовательность работ по охране кабельных линий, при вскрытии земляных покровов на трассе
Места производства земляных работ по степени опасности механических повреждений КЛ делятся на две зоны:
- первая зона — работа на трассах или на расстоянии до 1м от крайней КЛ (охранная зона);
- вторая зона — работа на трассах КЛ на расстоянии более 1м от крайней КЛ.
Работа на трассах, где расположение КЛ по калькам вызывает сомнение, должна быть отнесена к работам в 1 зоне.
Раскопка кабельных трасс или производство земляных работ вблизи них должны вестись только после получения разрешения соответствующего района МКС. При этом должен быть обеспечен надзор за сохранностью КЛ на весь период производства работ.
Перед вскрытием кабелей представитель МКС обязан:
- потребовать выполнения шурфов поперек трассы КЛ по всей длине трассы с расстояниями между шурфами не более 10м до вскрытия всех кабелей на ширину лопаты и на длину не менее 0,5 м от крайнего кабеля
- уточнить по сделанным шурфам место расположения и глубину заложения кабелей и выверить правильность нанесения КЛ на рабочих чертежах проекта, выверить привязки кабелей на бланке «Разрешения» и указать фактическую глубину залегания кабелей
Вскрытые кабели должны быть зашиты в деревянный короб и укреплены для предупреждения провисания. На короб должен быть вывешен предупреждающий плакат. (Типовой альбом 3105-98 Мосинжпроекта).
При обнаружении грубых нарушений «Правил организации производства земляных работ в г.Москве» (раскопки, проводимые без ордера, без вызова представителя МКС, расширение фронта работ и т.п.) персонал МКС, обнаруживший нарушение, должен остановить работы и выдать представителю землерою-щей организации «Запрещение».
«Запрещение» заполняется в 2-х экземплярах, копия остается у представителя МКС. Одновременно об обнаруженных нарушениях район сообщает в административную инспекцию и вышестоящую организацию.
По каждому случаю механического повреждения кабелей район должен направлять письмо в организации с просьбой о наказании и взыскании материального ущерба с виновных.
Данные о произведенном вскрытии кабельной линии вносятся в паспорт кабельной линии.
Источник
Требования, предъявляемые на стройке к осветительным приборам
Лампы накаливания в прожекторе
Для качественного освещения наружных монтажных и строительных работ в светильниках можно использовать такие источники света:
- лампы накаливания (ЛН) для общего назначения (ГОСТ 19190-84);
- лампы галогенные (ГОСТ 19190-84);
- лампы накаливания для прожектора (ГОСТ 19190-84);
- лампы ДКсТ (ГОСТ 20401-75);
- ДРЛ (ГОСТ 23583-79);
- ДРИ (ГОСТ 20401-75);
- НЛВД (ГОСТ 24169-80).
Для равномерного освещения следует брать во внимание следующее:
- лампы с ЛН используются, если ширина территории стройплощадки составляет менее 20 м;
- прожекторы ЛН и светильники ДРИ — от 150 до 300 м;
- лампы ДРЛ и НЛВД — от 20 до 150 м;
- прожекторы с ДКсТ, если коэффициент усиления их силы света будет не менее 10 и не более 300 м.
Для организации подсветки внутри здания осветительные приборы должны быть оснащены лампами накаливания стандартного назначения.
Чтобы создать общее локализованное освещение, осветительные приборы следует разместить от мест работ на расстоянии 15 м.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 аварийное освещение: Освещение, предусматриваемое в случае выхода из строя питания рабочего освещения.
3.2 зона выполнения работ: Часть строительной площадки или строящегося помещения, на которой выполняется определенный вид строительных работ, характеризуемых определенными требованиями к освещению.
3.3 коэффициент слепящей блескости , отн. ед.: Коэффициент, характеризующий прямую слепящую блескость светильников искусственного освещения в местах производства работ вне зданий, вычисляемой по формуле
, (1)
где — суммарная вуалирующая яркость, вызванная осветительной установкой и являющаяся суммой вуалирующих яркостей, вызванных каждым индивидуальным светильником (), кд/м. Вуалирующую яркость каждого светильника вычисляют по формуле 10 (), — освещенность на зрачке наблюдателя в плоскости перпендикулярной к линии зрения (2° ниже горизонтали), — угол между линией зрения наблюдателя и направлением света, падающего от индивидуального светильника,
— эквивалентная вуалирующая яркость фона (окружения), кд/м.
Допуская предположение, что отражение фона в основном диффузное, эквивалентную вуалирующую яркость от фона вычисляют по формуле: , ( — средняя горизонтальная освещенность поверхности, — средний коэффициент отражения окружающих поверхностей, в случаях, когда он не известен, его значение принимают равным 0,15).
1 — линия зрения; 2 — плоскость глаз наблюдателя
3.4 коэффициент запаса , отн. ед.: Расчетный коэффициент, учитывающий снижение освещенности в процессе эксплуатации вследствие загрязнения и старения источников света (ламп) и светильников, а также снижение отражающих свойств поверхностей помещения.
3.5 коэффициент пульсации освещенности , %: Критерий оценки относительной глубины колебаний освещенности в осветительной установке в результате изменения во времени светового потока источников света при их питании переменным током, вычисляемый по формуле
, (2)
где и — максимальное и минимальное значения освещенности за период ее колебания соответственно, лк;
— среднее значение освещенности за период колебания, лк.
3.6 минимальная освещенность , лк: Наименьшее значение освещенности в помещении, на освещаемом участке, в рабочей зоне.
3.7 освещенность , лк: Физическая величина, вычисляемая отношением светового потока, падающего на элемент поверхности, содержащий рассматриваемую точку, к площади этого элемента.
3.8 объединенный показатель дискомфорта , отн. ед: Критерий оценки дискомфортной блескости, вызывающей неприятные ощущения при неравномерном распределении яркостей в поле зрения в помещении, вычисляемый по формуле:
, (3)*
________________
* Формула соответствует оригиналу. — .
где — яркость блёского источника, кд/м;
— угловой размер блёского источника, стерадиан;
— индекс позиции блёского источника относительно линии зрения;
— яркость адаптации, кд/м.
3.9 охранное освещение: Разновидность рабочего освещения при отсутствии специальных технических средств охраны вдоль границ территорий, охраняемых в ночное время.
3.10 периферийная зона: Часть строительной площадки или строящегося помещения, прилегающая к зоне выполнения работ.
Примечание — Периферийная зона не менее 2 м.
3.11 рабочее освещение: Освещение, обеспечивающее нормируемые осветительные условия (освещенность, качество освещения) в помещениях и местах производства работ вне зданий.
3.12 равномерность распределения освещенности , отн. ед: Отношение минимальной освещенности к средней освещенности на рабочей поверхности.
3.13 резервное освещение: Вид аварийного освещения для продолжения работ в случае отключения рабочего освещения.
3.14 средняя освещенность , лк: Среднеарифметическое значение рассчитанных или измеренных освещенностей в контрольных точках в зоне выполнения работ по формуле
, (4)
где — измеренные значения освещенности в сетке расчетного поля контрольных точках, лк;
— число точек измерения.
Контрольные точки в зоне выполнения работ размещаются в узлах прямоугольной решетки в пределах зоны выполнения работ или помещения. Отношение длины ячейки к ее ширине должно быть в пределах от 0,5 до 2. Максимальный размер ячейки в метрах определяется по формуле:
, (5)
где — не должно превышать 10 м;
— набольший размер зоны выполнения работ или помещения в метрах.
Полоса 0,5 м границ зоны или от стен исключается из измеряемой зоны, за исключением случаев, когда там располагаются рабочие места.
Примечание — К примеру, 0,2 м при 1 м; 1 м при 10 м; 5 м при 100 м.
3.15 эвакуационное освещение: Вид аварийного освещения для эвакуации людей или завершения потенциально опасного процесса.
Особенности организации системы освещения строительной площадки
Предназначение осветительных устройств для жилых, нежилых помещений понятно любому человеку. А вот для чего необходима качественная освещенность строительной площадки понимает не каждый, так как далекие от строительной деятельности люди предполагают, что строительные работы производятся, как правило, в светлый период суток, когда вполне достаточно естественного освещения.
Но это ошибочное мнение. При строительстве различной категории объектов возникают разные ситуации, когда работы могут производиться и в темное время суток, например:
- строители могут работать не только в дневную, но и в ночную смену;
- в строительной компании установлен ненормированный рабочий день;
- недостаточная видимость в пасмурный день;
- необходимость проведения монтажных, отделочных работ внутри недостроенного сооружения;
- короткий световой день (рано темнеет);
- конструктивные особенности здания (когда часть здания сооружается под землей) и множество прочих нюансов.
Поэтому для эффективности проведения строительных работ вместе с естественным освещением используют искусственное в качестве дополнительной подсветки темных зон, на которых производятся монтажные работы.
Все необходимые нормы освещенности разнотипных объектов определены СНиП, ГОСТом. В данных документах представлены формулы расчета необходимых параметров для каждого конкретного объекта, территории, зоны.
Рекомендации по обустройству подсветки на стройке
В соответствии с требованиями СНиП при обустройстве освещения площадок нужно придерживаться действующих строительных требований. В технической документации указаны усредненные показатели, от которых можно немного отклоняться в нужную сторону.
В каждом конкретном случае важно учитывать такие параметры
Размеры земельного участка, на котором планируется проведение строительных работ.
Действующие ГОСТы, стандарты, нормы.
Варианты освещения, светотехнического оборудования (модели прожекторов, прочих устройств)
В данном случае важно придерживаться ГОСТов, предусмотренных для каждого отдельного осветительного прибора.
Проводим расчеты для определения уровня освещенности стройплощадок
Делая расчет по уровню светового обеспечения, следует учитывать много нюансов. Пример тому – большая разность в рабочем и аварийном освещении. Расчет предполагает, что свет, который дают прожектора общего освещения на стройке, не должен превышать показателя нормируемой Ен.
Расчет здесь сводится к определению количества светильников (выбранных по ГОСТ), требуемых для подсветки строительных площадок. С этой целью нужно сделать расчет мощности, необходимой для их питания.
Сколько нужно осветительных приборов для стройки с определенной площадью «S» можно определить по следующей форме:
, где:
- m – коэффициент, который зависит от световой отдачи светильника. Для ламп накаливания он составляет 0.3 Вт/(лк•м2), для галогенных ламп — 0.25 Вт/(лк•м2), ДНаТ 0.09 Вт/(лк•м2), ДРИ 0.1 Вт/(лк•м2), ДРЛ 0.15 Вт/(лк•м2);
- Eн – это нормируемый уровень, установленный для освещенности. Для каждого типа освещения он будет свой;
- S – площадь стройплощадки;
- k – коэффициент запаса (является табличной величиной);
- Pл – мощность, которая потребляется выбранным источником света.
Пример расчета будет содержать следующий алгоритм:
- выбор источника света;
- рассчитывается общее освещение для конкретной стройплощадки;
- определяется площадь стройки;
- определяется минимальная высота для установки прожектора;
- далее идет расчет локализованного освещения;
- после этого останется только рассчитать, какое количество осветительных приборов необходимо для эффективной подсветки площадки, на которой ведется строительство с учетом норм ГОСТа и других параметров.
Теперь для наглядности приведем один пример расчета. Итак, расчет по указанной выше формуле для лампы ДРЛ-400 при площади проведения строительных работ в 6000м2 будет иметь следующий вид:
Таким образом, в данном случае для полноценной подсветки территории нужно будет установить восемь прожекторов. В расчете минимальная высота для установки прожектора бралась в 7 метров.
