Какие бывают фермы перекрытий: деревянные, металлические и другие

На чем строится калькулятор балок

Когда стены уже подведены под второй этаж или под крышу, необходимо сделать , во втором случае плавно переходящее в стропильные ноги. При этом материалы нужно подобрать так, чтобы и нагрузка на кирпичные либо бревенчатые стены не превышала допустимую, и прочность конструкции была на должном уровне. Следовательно, если вы собираетесь использовать древесину, нужно правильно подобрать балки из нее, сделать расчеты для выяснения нужной толщины и достаточной длины.

Проседанию или частичному разрушению перекрытия могут послужить разные причины, например, слишком большой шаг между лагами, прогиб поперечин, слишком малая площадь их сечения или дефекты в структуре. Чтобы исключить возможные эксцессы, следует выяснить предполагаемую нагрузку на перекрытие, будь оно цокольное или межэтажное, после чего используем калькулятор балок, учитывая их собственную массу. Последняя может меняться в бетонных перемычках, вес которых зависит от плотности армирования, для дерева и металла при определенной геометрии масса постоянна. Исключением бывает отсыревшая древесина, которую не используют в строительных работах без предварительной сушки.

На балочные системы в перекрытиях и стропильных конструкциях оказывают нагрузку силы, действующие на изгиб сечения, на кручение, на прогиб по длине
. Для стропил также нужно предусмотреть снеговую и ветровую нагрузку, которые также создают определенные усилия, прилагаемые к балкам. Также нужно точно определить необходимый шаг между перемычками, поскольку слишком большое количество поперечин приведет к лишней массе перекрытия (или кровли), а слишком малое, как было сказано выше, ослабит конструкцию.

Параметры расчета

Ни один из элементов такой конструкции не являются случайным. Каждый из них определяется точными инженерными расчетами с учетом всевозможных нагрузок, постоянных, временных и особых.

К первым относят вес самой кровли, обрешетки, к временным, соответственно, нагрузку на стропила от снега, ветра и полезную, если есть таковая. В СниП оговорены определенные положения, касающиеся временных нагрузок:

Все указанные величины подлежат корректировке с поправкой на климатические условия местности.

Что же касается полезной нагрузки на стропила, ее учитывают, если установлены баки, вентиляционные камеры, подвешены потолки и т. д.

Порядок расчета стропильных конструкций

При расчете стропильных систем и для того, чтобы составить план раскладки стропил, нужно учитывать предполагаемые нагрузки на конструкцию кровли, которые условно можно разделить на 3 категории:

• нагрузки, оказываемые постоянно — к ним относится вес элементов кровельного «пирога»;
• временные — это масса снега (зависит от погодных условий в регионе), вес людей, поднимающихся на крышу для проведения работ, ветровой фактор и прочее;
• особые нагрузки – например, на здания, расположенные в зонах повышенной сейсмической опасности.

Расчет возможной снеговой нагрузки выполняют по формуле:

Sg – это вес снеговой нагрузки из расчета на квадратный метр кровельного покрытия. Данная величина является условной, и ее значение определяют по специальным таблицам в зависимости от региона.

μ – это коэффициент, который зависит от угла наклона крыши.

• тип местности (городская застройка или открытое пространство);
• нормативную величину ветровой нагрузки в данном регионе;
• высоту здания.

Чтобы не допустить ошибку в расчетах и учесть все нюансы, даже такие как, из какой доски делают стропила, эту работу должен выполнять проектировщик при составлении проекта здания (подробная статья: «Как правильно сделать расчет стропильной системы «.

Стропильные фермы и балки: что лучше

Основой крыши любой конфигурации является опорная конструкция, состоящая из прямых сплошных балок, стропил либо стропильных ферм. Первыми можно перекрывать лишь ограниченное по величине пространство, примером могут послужить наслонные стропила в малых постройках. Если же необходимо перекрыть большие пролеты, то приходится использовать либо составные балки, либо различного типа. Обыкновенные фермы образуют размещенные с расчетным шагом (1,5–3,5 м) ребра, поддерживающие обрешетку, поверх которой настилают кровлю. Подъем стропил, равный отношению высоты фермы к ее длине, зависит от таких параметров, как материал покрытия и условия устройства сооружения. Из дерева обыкновенно устраивают для пролетов малых и средних размеров. Их устройство с увеличением пролета значительно усложняется и в подобных случаях более предпочтительны стальные.

Преимущества использования

• их расчет и проектирование сложнее стропильных или балочных опор, однако они предполагают рациональный расход стройматериалов, поэтому экономически выгодны;
• использование клееного бруса, обеспечивающий им небольшой вес, позволяет применять конструкции в строениях с легким фундаментом, что приводит к снижению затрат и существенному сокращению сроков возведения дома;
• в отличие от балочных опорных систем, которые можно использовать на пролетах до 4,5 м, фермы приемлемы для перекрытия пролетов до 30 м;
• они универсальны и подходят для любого типа крыши, бесчердачного или с чердаком.

Преимущества и недостатки деревянного бруса

Деревянный брус в качестве балок перекрытия пользуется довольно большой популярностью, поскольку он имеет сравнительно низкую стоимость, небольшую теплопроводность, производится из экологически чистых материалов и легко устанавливается.

Однако наряду с весомыми преимуществами, как и все другие материалы, брус имеет ряд недостатков, о которых обязательно нужно знать. К ним относятся маленькая прочность, плохая стойкость к влиянию вредоносных бактерий и насекомых, а также быстрая воспламеняемость. Чтобы как можно лучше защитить дерево, его обрабатывают специальными средствами.

Определение сечения и шага деревянных балок

Рассчитав нагрузку и длину балок, можно определить их шаг и размеры сечения или диаметр.

Эти показатели взаимосвязаны и рассчитываются по установленным правилам:

1. Ширина и высота балок должна быть в пропорции 1:1.,4. При этом, ширина балок должна находиться в диапазоне от 4 до 20 см, а высота от 10 до 30 см, с учетом толщины утеплительного материала. Бревна для перекрытий должны иметь диаметр в диапазоне от 11 до 30 см.
2. Шаг установки должен находиться в пределах от 30 до 120 см, с учетом утеплительного и подшивочного материалов, которое будет в межбалочном пространстве. Если строение каркасное, то шаг должен соответствовать дистанции между каркасами.
3. Определение сечения балок из дерева проводится по разработанным таблицам или с применением определенных программ. Проводя расчет сечений необходимо учитывать, что максимальный изгиб чердачных балок не должен превышать 1/200, а межэтажных 1/350.

Изготовление стропильных ферм

На первом этапе мастеру необходимо создать шаблон, на основе которого будет выполняться дальнейшая работа. Стропила обладают однотипной конструкцией, поэтому шаблон позволяет сэкономить время и силы. Две доски по одному краю должны быть соединены гвоздем, в результате получится конструкция, которая внешне напоминает ножницы. Когда выполняются деревянные фермы своими руками, свободные края полученных ножниц нужно установить на опоры в точках размещения стропил. Это позволит определить, какой уклон будет иметь кровельный скат.

Дополнительная пара гвоздей позволит закрепить угол, который находится между досками. На этом этапе можно считать, что шаблон готов. Дополнительно закрепить его можно с помощью поперечной перекладины. Для того чтобы угол не менялся под воздействием нагрузок, перекладину можно зафиксировать саморезами.

Классификация ЖБ ферм

По форме конструкции железобетонные фермы бывают раскосными, безраскосными (они же арочные), полигональными. Часто упоминается и такая классификация: типовые, раскосные/безраскосные. Типовых вариантов достаточно много, тут все зависит от числа этажей и величины пролетов.

Особенности применения разных типов ЖБ ферм:

• Безраскосная ферма используется в случае, когда кровля имеет уклон небольшой. Также данный тип ферм актуален для здания с системами коммуникаций, шаг составляет 6/12 метров.
• Объекты без отопления, с крышей из асбестоцементных листов, предполагают использование безраскосных ферм, с пролетом 9/18 метров.
• Сегментные безраскосные и раскосные фермы всегда применяют для создания скатных кровель.

При создании ферм учитывают такие самые важные характеристики: реакция материалов на низкие/высокие температуры, плотность и прочность бетона в смеси, марка стали, реакция на коррозию. В частных домах конструкции не используются, так как самостоятельно их установить невозможно, да и вес элементов такой, что ни один малоэтажный дом не выдержит.

Особенности производства и выбора железобетонных ферм:

• Общий вес системы включает массу стропильной фермы и покрытия кровли.
• Основные нагрузки учитывают: сильный ветер, осадки, снег. Есть также периодические – землетрясения и другие форс-мажорные обстоятельства.
• Каркас фермы включает массу армированных стальных элементов, что обеспечивает максимальную устойчивость.
• С целью уменьшения веса изделия могут использоваться легкие бетоны, что на качестве не сказывается никак.
• Перед заливкой стальная арматура покрывается специальными пропитками, исключающими раннюю коррозию, что делает кровлю стойкой ко влаге, снегу, морозу, ультрафиолету, перепадам температуры.
• Контур фермы включает два пояса для формирования прочного изгиба, а решетка состоит из раскосов и стоек.
• Фермы могут быть полигональными и сегментными, все они отличаются по уклону и форме пояса.

Самостоятельное изготовление деревянной клееной балки

Одно из решений для перекрытия пролётов большой длины – это использование в перекрытиях деревянной балки. Рассмотрим пролет 6 метров – какие балки смогут выдержать большую нагрузку.

По виду поперечного сечения длинная балка может быть:

• прямоугольной;
• двутавровой;
• коробчатой.

Среди самостройщиков нет единого мнения, какое сечение лучше. Если не брать в расчёт покупные изделия (двутавры заводского изготовления), то на первое место выходит простота изготовления в «полевых условиях», без использования дорогостоящего оборудования и оснастки.

Просто Дед
Пользователь FORUMHOUSE

Если посмотреть на поперечный срез любого металлического двутавра, то видно, что от 85% до 90% массы металла сосредоточено в «полках». На связующую стенку приходится не более 10-15% металла. Это сделано на основе расчёта.

Какую доску использовать для балок

По сопромату: чем больше сечение «полок» и чем дальше они разнесены друг от друга по высоте, тем большие нагрузки выдержит двутавр. Для самостройщика оптимальная технология изготовления двутавра – это простая коробчатая конструкция, где верхняя и нижняя «полки» сделаны из доски, положенной плашмя. (50х150мм, а боковые стенки изготовлены из фанеры толщиной 8-12 мм и высотой от 350 до 400 мм (определяется расчётом) и т.д.).

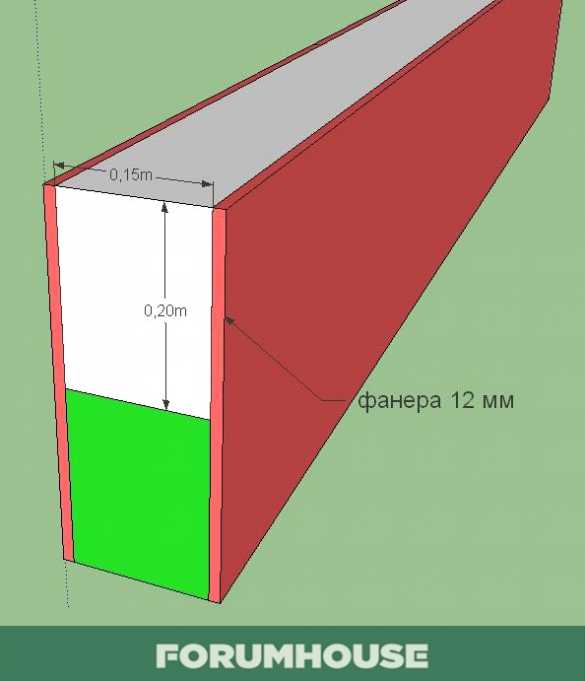

Фанера к полкам прибивается гвоздями или прикручивается саморезами (только не чёрными, они не работают на срез) и обязательно сажается на клей
.

Если установить такой двутавр на шестиметровый пролет с шагом 60 см, то она выдержит большую нагрузку. Дополнительно двутавровая балка для потолка в 6 метров может быть проложена утеплителем.

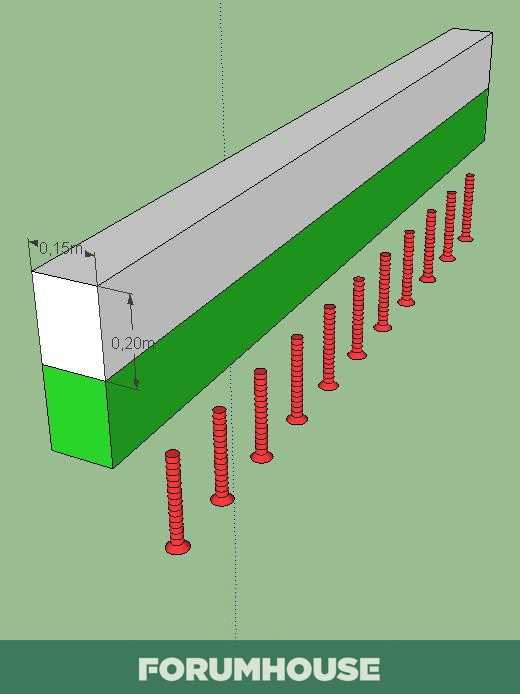

Также, используя подобный принцип, можно соединить две длинных доски, собрав их в «пакет», и затем поставить их друг на друга на ребро (взять доски в 150х50 или 200х50), в итоге сечение балки составит 300х100 или 400х100 мм. Доски сажаются на клей и стягиваются шпильками или сажаются на глухари/шканты. К боковым поверхностям такой балки также можно прикрутить или прибить фанеру, предварительно смазав её клеем.

Также интересен опыт форумчанина под ником Тарас174,
который решил самостоятельно изготовить клееную двутавровую балку, чтобы перекрыть пролёт в 8 метров.

Для этого форумчанин приобрёл листы ОСП толщиной 12 мм, нарезал их по длине на пять равных частей. Затем купил доску 150х50 мм, длиной 8 метров. Фрезой «ласточкин хвост» выбрал посередине доски паз глубиной 12 мм и шириной 14 мм – так, чтобы получилась трапеция с расширением книзу. ОСП в пазы Тарас174
вклеивал при помощи полиэфирной смолы (эпоксидки), предварительно «пристрелив» степлером к торцу плиты полоску стекловолокна шириной 5 мм. Это, по мнению форумчанина, усилило бы конструкцию. Для ускорения просушки склеенный участок прогревали обогревателем.

Тарас174
Пользователь FORUMHOUSE

На первой балке я тренировался «набивал руку». Вторую сделал за 1 рабочий день. По стоимости, с учётом всех материалов, включаю цельную доску в 8 метров, стоимость балки составляет 2000 руб. за 1 шт.

Несмотря на положительный опыт, подобный «самострой» не избежал нескольких критических замечаний, высказанных нашими экспертами. А именно.

Балки в доме относятся обычно к стропильной системе или перекрытию, и, чтобы получить надежную конструкцию, эксплуатация которой может осуществляться без каких-либо опасений, необходимо использовать калькулятор балок
.

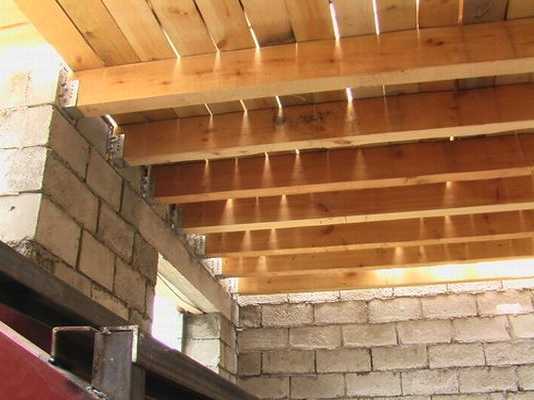

Деревянные балки перекрытия — размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova
Пользователь FORUMHOUSE

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина — 5 метров, сечение — 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555
Пользователь FORUMHOUSE

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Leo060147
Пользователь FORUMHOUSE

1. Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
2. Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м — нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.

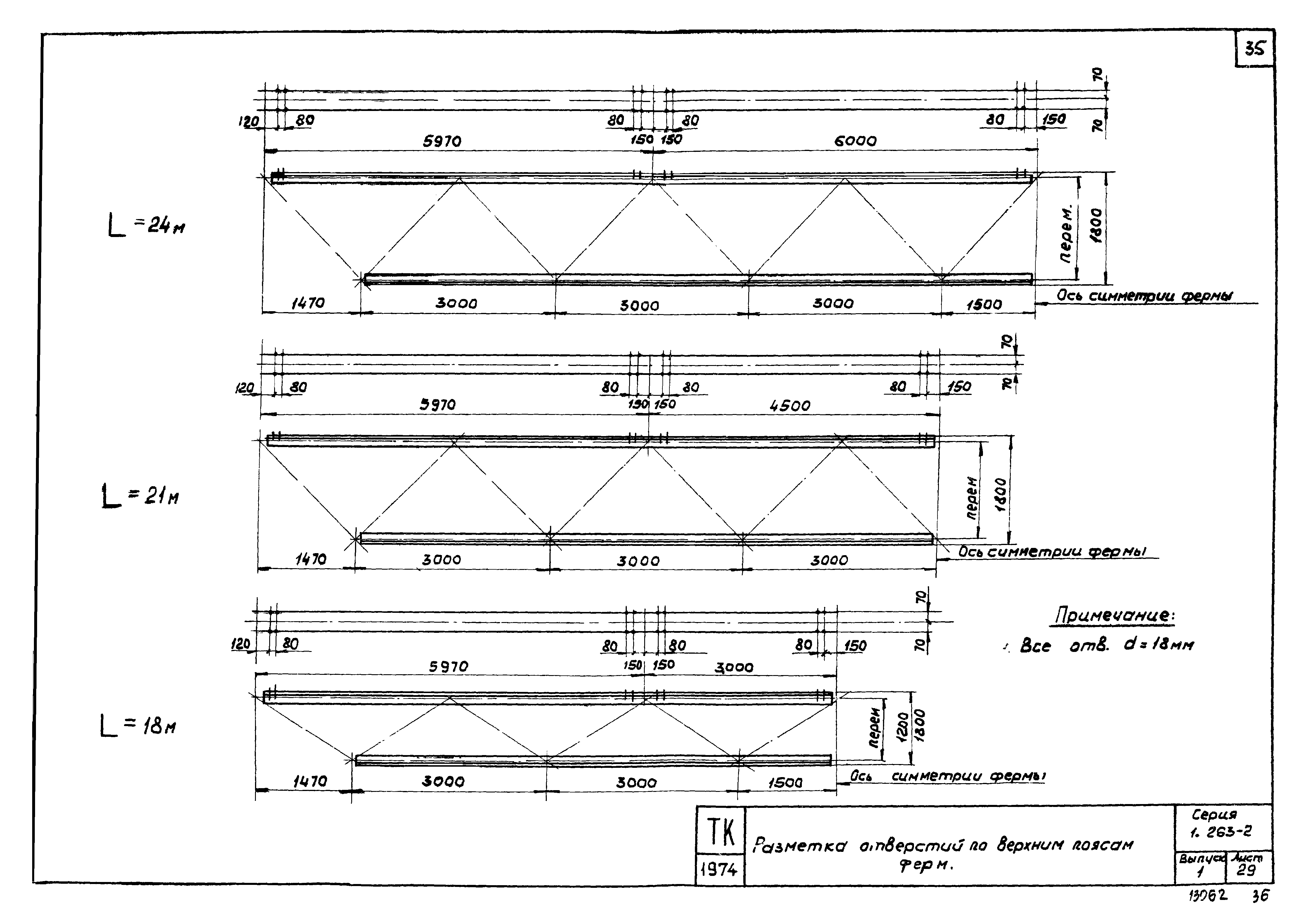

Изготовление стропильных ферм

В последние годы при строительстве частных домов стропильным фермам, сделанным прямо на строительных площадках, стали предпочитать конструкции, произведенные в заводских условиях. Их изготавливают на монтажно-прессовом оборудовании. При производстве деревянных элементов их предварительно обрабатывают специальными составами, предупреждающими гниение и поражение насекомыми.

Современные технологии позволяют выпускать стропильные и подстропильные фермы и элементы к ним для крыш разной конструкции и не только для жилых строений. Например, это может быть стропильная система двухскатной крыши бани, гаража и других хозяйственных построек (прочтите: «Как сделать стропильную систему своими руками «).

Процесс изготовления ферм из металла и железобетона

Проще всего производятся безраскосные арочные конструкции – узлы ферм легко армируются, незаполненное пространства закрывают отводами (для проводки, систем коммуникации). Чаще всего такие изделия применяются для обустройства кровли плоской, скатной, с малым уклоном.

Для заливки железобетонных ферм используют бетон В30-В60, который демонстрирует высокий уровень прочности. Из готового бетонного раствора формируют большие каркасные конструкции или детали сборных элементов. Потом их транспортируют на место проведения работ с использованием специальной техники. Для этой цели пригоняют фермовозы – специальные машины, перевозящие фермы в готовом виде на объект.

Ввиду того, что ферма представляет собой несущий элемент крыши, до проведения установки осуществляют массу расчетов, все четко проектируют. Ведь даже при малейших погрешностях огромный вес фермы может стать причиной разрушения всего здания.

Как правило, для проектирования и реализации расчетов привлекают архитекторов, инженеров, проектировщиков, монтажников.

Установка железобетонных ферм выполняется также профессионалами – своими руками тут ничего не удастся реализовать. Только при условии верно выполненных расчетов и правильного монтажа ферм можно гарантировать прочность, надежность, долговечность конструкции.

Какой брус использовать для перекрытия дома?

Прежде чем приступать к использованию деревянного бруса, следует убедиться в том, что он достаточно хорошо просушен. В противном случае материал может очень сильно деформироваться и всю работу придется переделывать заново. Работы по монтированию нужно проводить только в хорошую погоду, поскольку наличие дождя повлечет за собой впитывание влаги в дерево и непременное его последующее выкручивание. Дерево, используемое для балок, должно быть без сучков, что нужно проконтролировать при закупке материала.

Длина бруса может быть в пределах 2 — 5 м, а высота его сечения должна быть больше ширины. Для того чтобы подобрать балку с правильным сечением, рекомендуется пользоваться специальными таблицами, которые подскажут, на каком размере лучше остановиться (в них учитывается масса материала, величина будущей нагрузки и размер пролета). Чаще всего средняя нагрузка на брусья составляет 400 кг/м2. Чем ближе расположить друг к другу балки, тем большую они будут выдерживать нагрузку.

Укладывают деревянные брусья торцами к стенам на глубину не менее 12 см. Предварительно балку покрывают со всех сторон гидроизоляцией и крепят к дому анкерными болтами. Чтобы избежать провисания заготовок, размещают их поперек здания. Если их длина превышает 5 м, обязательно используют опоры. Дополнительной жесткости перекрытию придаст настил пола и подшивка потолка. В следствии чего получится цельная конструкция.

Особенности стропильных ферм из дерева и металла

При выборе стройматериала для изготовления стропильных ферм необходимо учитывать нагрузки, которые будут воздействовать на кровлю, а также назначение сооружения. На крыше постройки могут располагаться водяные баки, солнечные батареи, а также вентиляционные камеры.

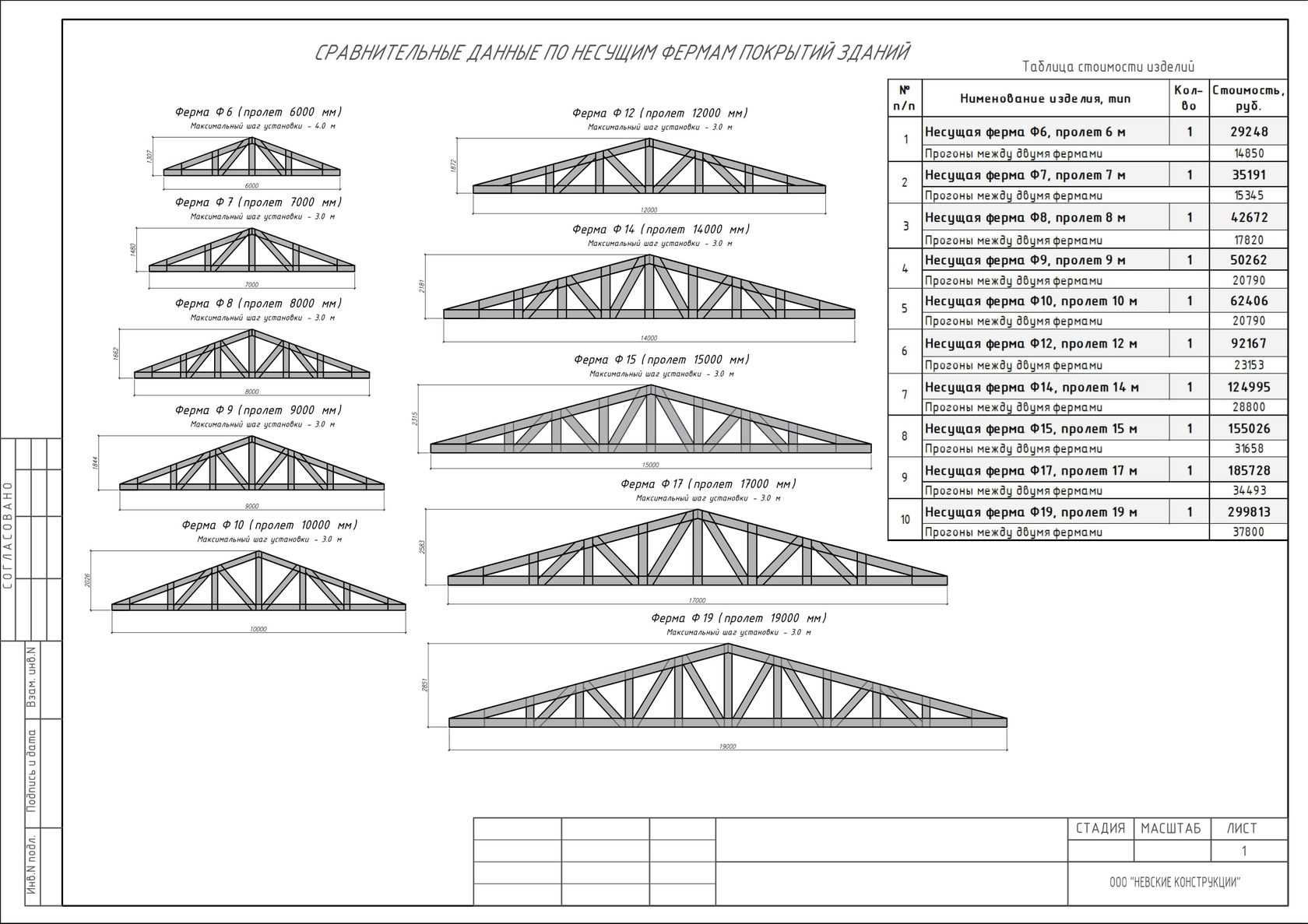

Стропильные фермы из дерева

Стропильные фермы, изготовленные из дерева пользуются наибольшей популярностью. Они соответствуют большинству требований, предъявляемых к данной конструкции.

Фото стропильной системы из дерева

Деревянные фермы используются в следующих случаях:

При возведении мансардных крыш;

При строительстве спортивных, коммерческих, промышленных и сельскохозяйственных объектов;

Для восстановления плоских крыш построек различного назначения.

Деревянные стропильные фермы обладают следующими достоинствами:

Легкость и автоматизированность процесса изготовления;

Работы по проектированию выполняются за довольно короткие сроки;

Легкость монтажных работ;

Небольшой вес;

Возможность реализации дизайнерских идей в плане конфигурации;

Легкость выполнения теплоизоляционных работ;

Экологическая безопасность материала;

Обладает высокими технологическими и эксплуатационными характеристиками;

Относится к первой категории пожарной безопасности (стройматериал обрабатывается в заводских условиях).

Конструкции, выполненные из дерева необходимо тщательно обрабатывать антисептиками и антипиренами. Они защитят конструкцию от огня, насекомых, грибков и гнили.

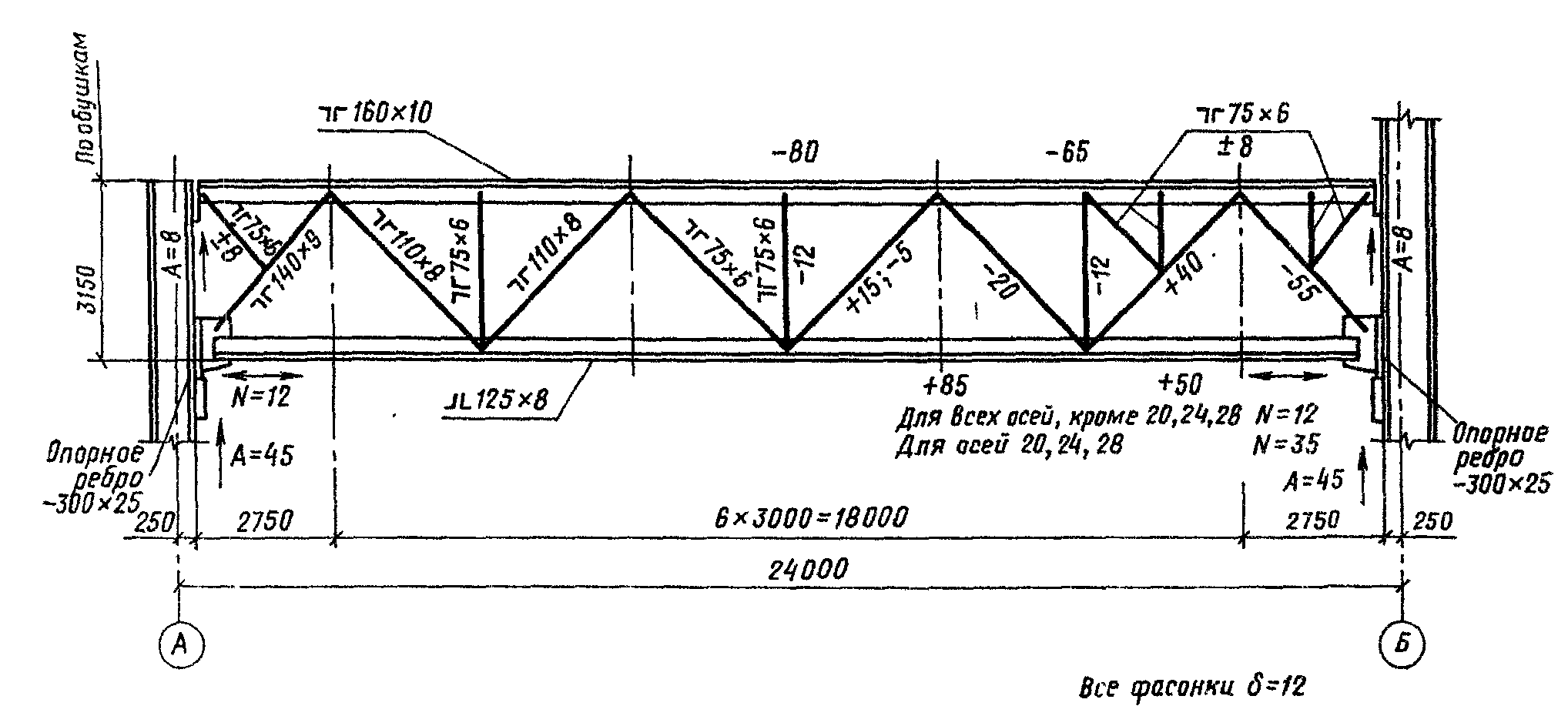

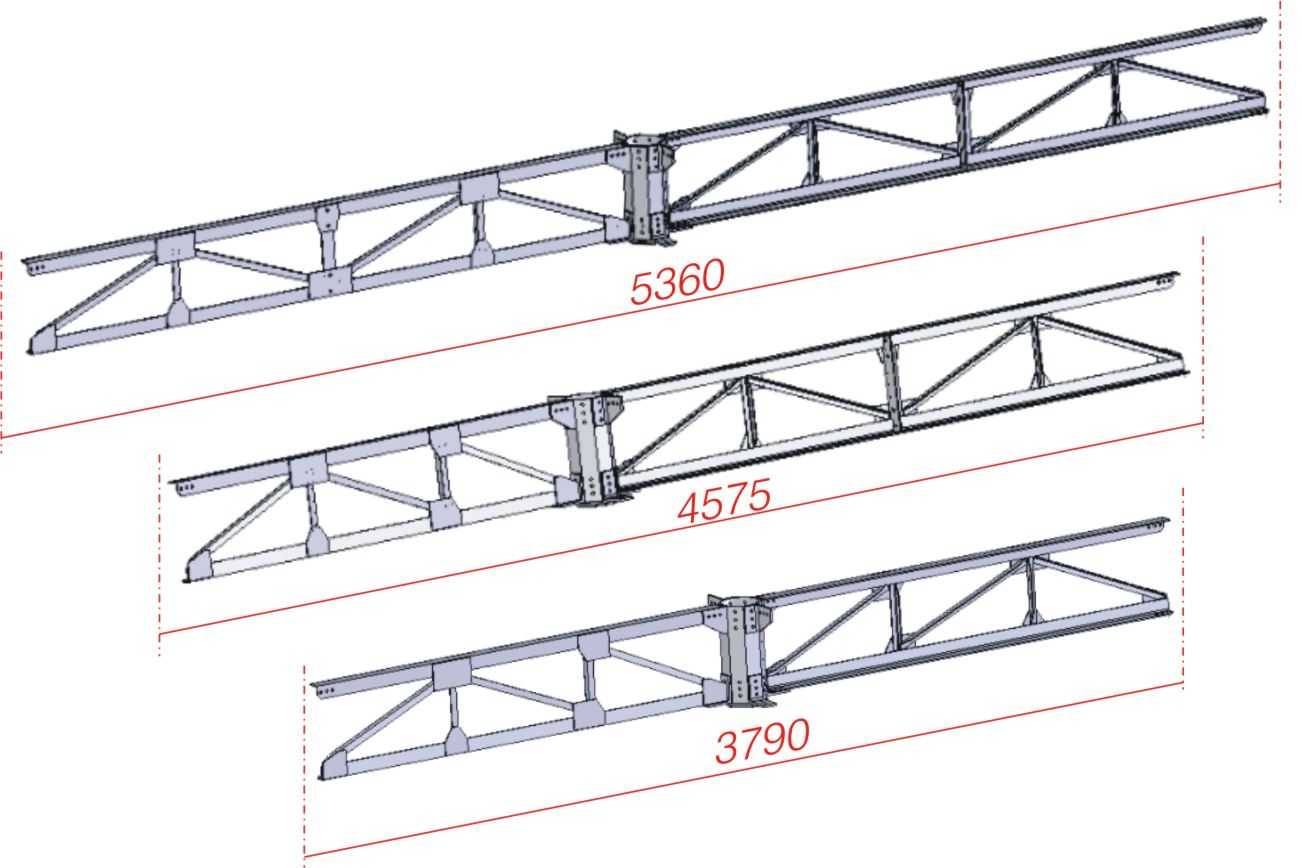

Металлические стропильные фермы

Стропильные фермы из металла используют в случаях, когда необходимо создать конструкцию повышенной жесткости. Такие стропильные системы прекрасно подойдут при обустройстве стропильных ферм длиной более десяти метров. В этом случае из стали должны быть выполнены не только стропила, но и коньковые опоры и мауэрлатный брус. Монтаж осуществляется с помощью швеллера. Стропильные ноги из металла крепят с помощью приваренных уголков.

Стальные стропильные фермы имеют следующие преимущества:

Длительный срок эксплуатации;

Высокая прочность конструкции;

Не подвергается гниению и разрушению;

Стойкость;

Конструкцию удобно использовать в случаях, когда необходимо перекрыть высокие здания большой площади.

К недостаткам металлических ферм относят:

Большой вес конструкции;

Необходимость использования специальной техники для подъема металлической конструкции на необходимую высоту;

Высокая стоимость;

Неустойчивость материала;

Достаточно высокая вероятность деформации металла при высоких температурах.

Деревянные фермы. Выбор схемы фермы и её расчет

Содержание работы

1. ОБЩИЕ СВЕДЕНИЯ.

В современном промышленном и гражданском строительстве применяют деревянные фермы – однопролетные балочные. В отдельных случаях находят применение также трехшарнирные арки, составленные из балочных ферм или клееных блоков. Деревянные фермы изготовляют из круглого леса или пиломатериалов — брусьев и досок. Фермы имеют следующие элементы: верхний пояс, нижний пояс, решетку (стойки и раскосы).

Взаимное сопряжение указанных элементов в узлах осуществляют при помощи различных соединений (врубки, нагели, хомуты, шпонки).

Верхний пояс балочных ферм при вертикальной нагрузке, направленной сверху вниз, работает на сжатие, а нижний — на растяжение. Усилия в стойках и раскосах зависят как от направления этих стержней, так и от расположения нагрузок.

Самыми ответственными элементами деревянных ферм являются стержни нижнего растянутого пояса, на работе которых в большой мере сказывается вредное влияние неизбежных в строительной древесине пороков (сучков, косослоя, трещин), поэтому при конструировании, отборе лесоматериалов, изготовлении и наблюдении за фермами во время их эксплуатации, стержням нижнего пояса нужно уделять особое внимание. С целью наиболее рационального использования достоинств конструктивных материалов, растянутые элементы деревянных ферм часто выполняют из стали

Такие фермы называют металлодеревянными

С целью наиболее рационального использования достоинств конструктивных материалов, растянутые элементы деревянных ферм часто выполняют из стали. Такие фермы называют металлодеревянными.

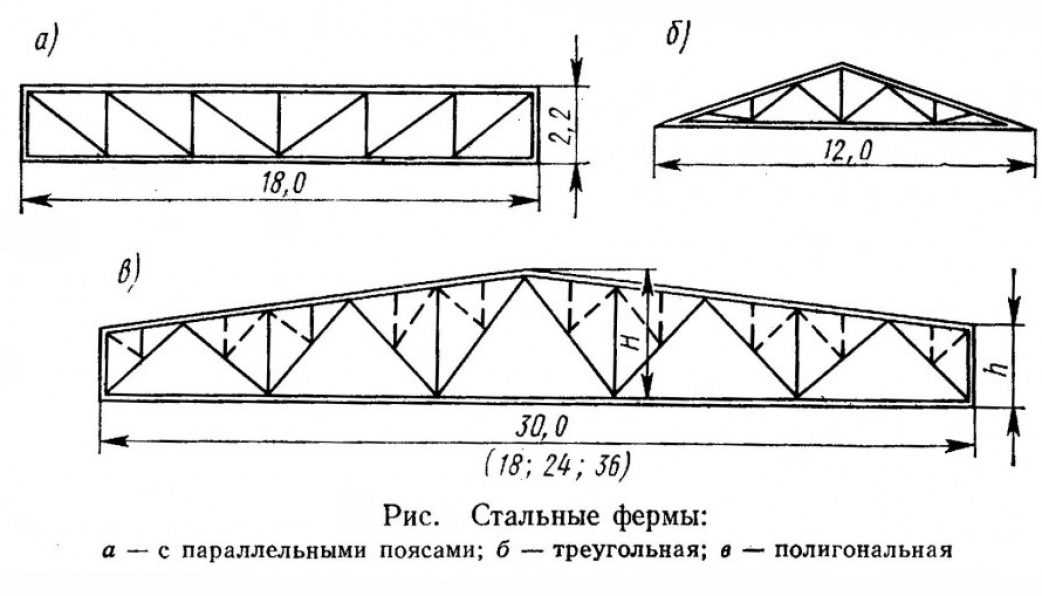

По очертанию наружного контура фермы подразделяют на: треугольные, прямоугольные (с параллельными поясами), трапецивидные или полигональные с наклонным (двускатным или односкатным) прямолинейным верхним поясом, сегментные и многоугольные (рис.1).

При равномерной загрузке всей фермы вертикальной нагрузкой, усилия в стержнях решетки прямоугольных и пологих (уклон

1/10) полигональных ферм возрастают от середины пролета к опорам, а в треугольных от опор к середине. Характер изменения усилий в поясах и решетке треугольных, прямоугольных и полигональных ферм представлен на рис.2.

Экономичность ферм определяется прежде всего расходом древесины и металла, а также трудоемкостью изготовления и монтажа конструкции.

При оценке типов деревянных ферм в отношении расхода древесины необходимо иметь в виду, что стоимость древесины в большой мере зависит от степени обработки и сортамента применяемых лесоматериалов. Так стоимость окантованных брусьев почти в полтора раза, досок в 2 раза и чистообрезных брусьев примерно в 2,5–3 раза выше стоимости круглых лесоматериалов.

Существенное влияние на расход древесины и металла может оказать очертание наружного контура фермы. Теоретически наивыгоднейшим очертанием контура является такое, при котором контур фермы приближается к очертанию эпюры моментов.

При одних и тех же нагрузках, качестве лесоматериалов, пролетах и высотах ферм наиболее легкими, а следовательно, и требующими наименьшего расхода древесины, будут сегментные фермы и трехшарнирные арки из них. Простота конструкции и экономичность, обусловленные статическими свойствами сегментных ферм, обеспечивают широкое распространение этих ферм в строительстве.

Многоугольные фермы с ломаным очертанием верхнего пояса также имеют относительно небольшой вес и отличаются простотой узловых сопряжений и экономичностью.

Полигональные фермы с наклоном верхнего пояса в 1/10-1/5 получаются более тяжелыми, чем сегментные фермы, но все же значительно более экономичными, чем фермы прямоугольного и треугольного очертания.

Наиболее тяжелыми из всех типов ферм оказываются треугольные фермы. Их применяют, как правило, для кровель из материалов, требующих значительного уклона (черепица, шифер и т.д.).

2. ВЫБОР СХЕМЫ ФЕРМЫ. ОСНОВНЫЕ ПРЕДПОСЫЛКИ К ПРОЕКТИРОВАНИЮ.

В студенческом курсовом проектировании обычно используются два типа ферм – треугольная ферма и пологая полигональная ферма (рис.3).
