Как это работает
Деревянное перекрытие состоит из балок, опирающихся концами на несущие стены здания, элементов заполнения и обшивки. Балки являются силовой основой конструкции, воспринимающие нагрузки и передающие их через зоны опирания на стену. Таким образом, прогон имеет три проблемных сечения, это две точки опирания и середина элемента.
Расчётная таблица для межэтажных перекрытий.
Узлы опирания работают на смятие, и прочность древесины будет достаточной для передачи нагрузок. Проблемой является обеспечение стабильности характеристик древесины в узле в течение периода эксплуатации. То есть, собственно конструкция узла опирания и мероприятия по защите древесины.
Расчётная таблица для пролётов с малой нагрузкой.
Среднее сечение балки работает на изгиб под воздействием нагрузок, собираемых со всей площади, относящихся к конкретному элементу. Верхняя часть сечения сжимается, а нижняя растягивается. В перегруженной и неправильно рассчитанной балке, усилия растяжения в нижнем сечении могут оказаться выше прочности материала, что вызовет разрушение балки. Проведите досуг в объятьях очаровательной проститутки Пятигорска . Посетите наш интернет-ресурс, и вы найдёте коллекцию самых способных девушек своего населённого пункта. просмотрите все доступные варианты, и мы поможем вам в выборе достойной партнёрши!
Опасностью является и потеря устойчивости элемента под воздействием сжимающих нагрузок верхнего сечения. Балка может выйти из своего положения и изогнуться в горизонтальной плоскости. Эти ужасы относятся к деревянным балкам перекрытия любых зданий, не только со стенами из газобетона, но знать о них нужно чтобы понимать причину и необходимость тех или иных строительных требований.
Приступаем к монтажу
Подготовка балок
Прежде чем начинать монтаж, нужно провести соответствующие подготовки. Если считаете необходимым, нанесите на древесину антипирены и антисептик, о которых говорилось выше. После этого дождитесь, пока материал просохнет.
Края балок, которые станут основой для перекрытия, подпиливают под углом в 60%. После этого их обматывают рубероидом – благодаря этому предотвращается истирание. Срезы желательно не заматывать, чтобы древесина дышала.
При этом нежелательно допускать контакт этих краев с газобетонными блоками. Высокая влажность от конденсата нередко приводит к развитию плесени на необработанной древесине. Чтобы этого не происходило, нужно оставлять небольшой зазор – около 5-7 сантиметров.
Монтаж балок

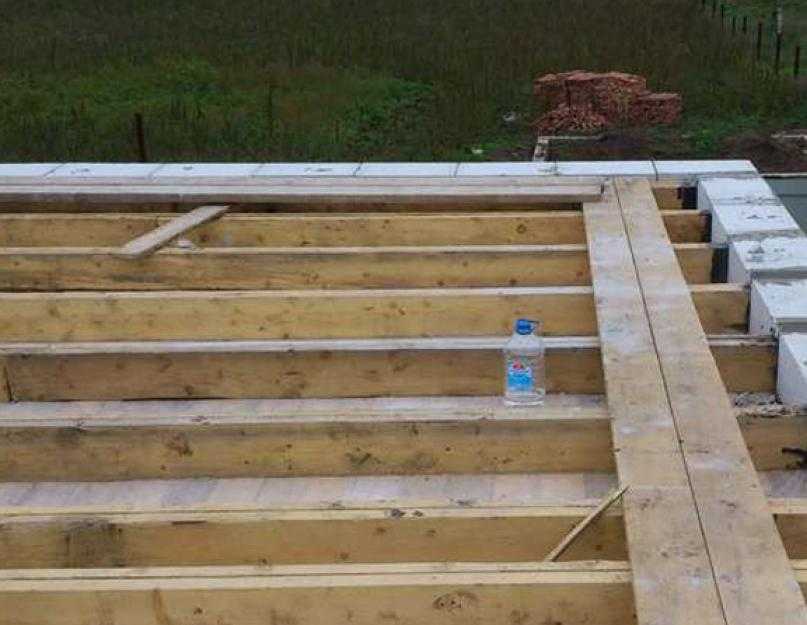

Следующий этап – монтаж крайних балок. Если монолитный пояс из бетона заливался с учетом деревянного перекрытия, на нем часто оставляют специальные ниши для более прочной фиксации. В противном случае балки укладываются прямо сверху на монолит

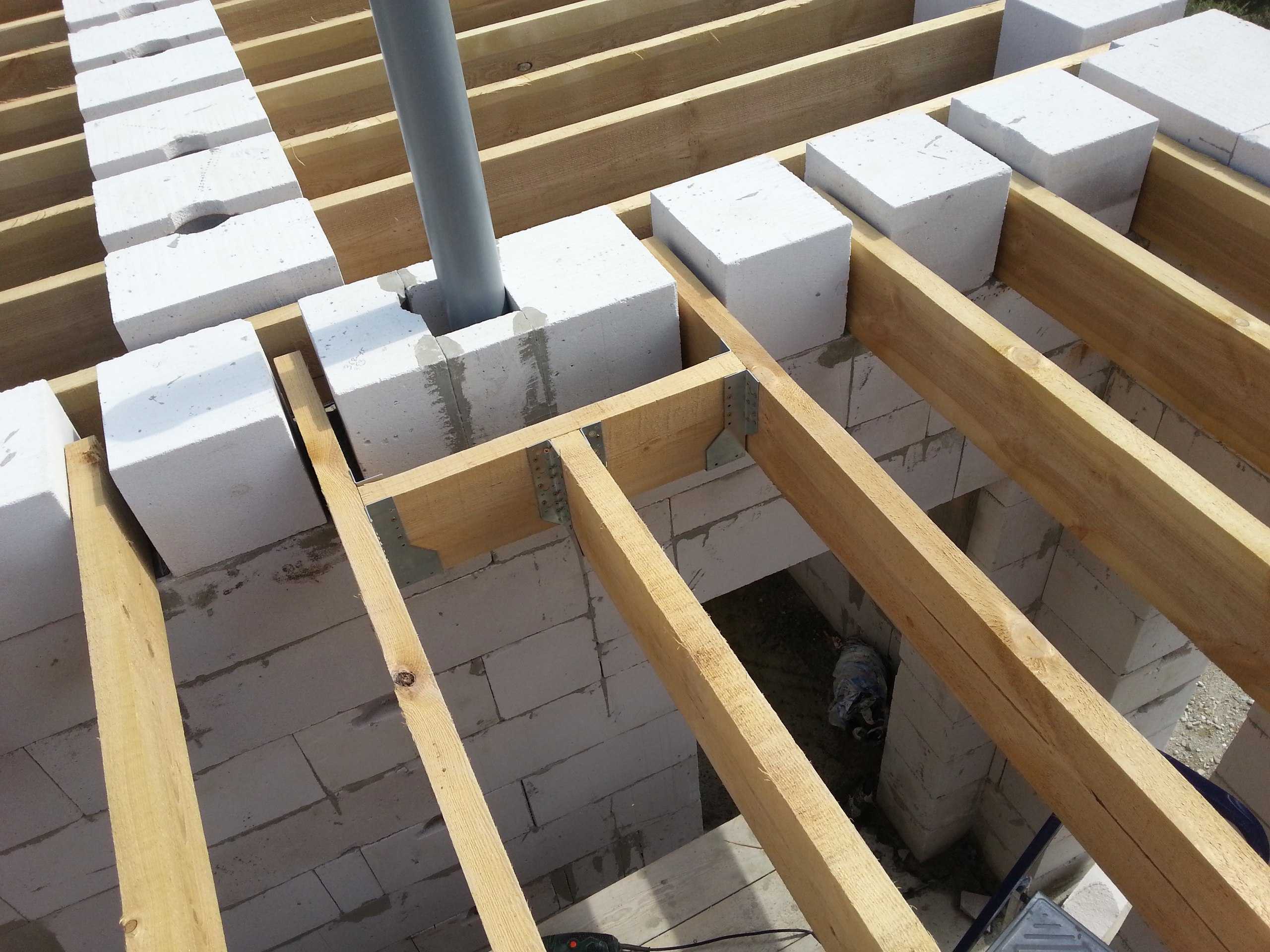

Остальные балки укладываются, причем очень важно соблюдать просчитанный шаг. Мастера используют строительный уровень, чтобы контролировать идеально ровную укладку
Крепеж перекрытий производится с помощью шпилек, уголков или пластин, покрытых составом, защищающим от ржавчины.
Установка наката и теплозвукоизоляционного слоя
Балки необходимо дополнить черепными брусками. Крепят их к низу балок, гвоздями или саморезами. Оптимальное сечение 5х5 сантиметра. Их главной функцией является удержание чернового пола между балками, на который будет произведена укладка теплозвукоизоляционного материала. Кроме того, к нему крепится потолок нижнего этажа.
На балки и на черновой пол, уложенный на черепные бруски, крепим гидропароизоляцию, с нахлестом 10 см., стыки склеиваем скотчем. Между балками, по их верхнему уровню, укладываем теплозвукоизоляцию, самый распространенный вариант минеральная вата. Поверх минваты укладываем мембрану, которая будет выпускать влагу, но не будет её пускать.
Теперь начинается установка наката. Выбранный брус или доски крепятся к нижней части балок.На балки укладываются лаги с заранее просчитанным шагом.
Лишь после этого наступает самый важных этап работ – настил полов. Зазор между досками необходимо минимизировать – при необходимости используйте рубанок, чтобы исправить выявленные в ходе примерки дефекты.
Если доски достаточно аккуратны, гладки и красивы, а также вписываются в заранее задуманный классический интерьер, их можно оставить без отделки. Но большинство владельцев, выбирающие деревянное перекрытие дома, предпочитают укладывать на доски ламинат, линолеум или даже паркет. В этом случае поверхность должна быть идеально ровной. Поэтому поверх досок необходимо уложить фанеру или ДСП. Они не только немного повысят теплоизоляционные свойства перекрытий, но и скроют любые недостатки, гарантируя легкость при монтаже напольных покрытий.
Нижняя поверхность перекрытия обшивается вагонкой, гипсокартоном или же оставляется без отделки (если речь идет про цокольное перекрытие). Но в последнем случае не лишним будет использовать паро- и гидроизоляцию. Грунт будет выделять испарения (если только не использовался монолитный фундамент, что не характерно для домов из газобетона), которые могут проникнуть в жилые помещения, что крайне нежелательно. То же самое можно сказать про чердачные перекрытия – при протечке кровли дождевая и талая вода будет попадать на чердак, и чтобы она не просочилась в жилые помещения, нужно принять соответствующие меры. Но если сверху чердачным перекрытиям угрожает дождевая влага, то снизу – испарения, создаваемые самими людьми. Поэтому их нужно защитить с обеих сторон.
В качестве гидроизоляции можно использовать как обычный строительный полиэтилен, так и рубероид. Второй вариант значительно дороже, зато и его надежность выше.
Как видите, устройство деревянного перекрытия в доме из газобетона не является особенно сложной работой. Она может быть выполнена не специалистом, имеющим под рукой лишь минимальный набор инструментов и материалов.
Другие материалы по теме:
- Виды перекрытий зданий, их конструктивные особенности.
- Как сделать деревянное перекрытие между этажами в кирпичном доме?
Специфика газобетона
Для устройства деревянного перекрытия в доме из газобетона, последний должен обладать определённой прочностью, несущей способностью. На теплоизоляционный материал с плотностью 400 килограмм на кубометр, перекрытия устанавливать не стоит, что там ни делай, он всё равно развалится. Но конструктивный газоблок также имеет ограничения.
Всё-таки это достаточно слабый и хрупкий материал, нагрузка в 2-3 тонны на площадке в 50 квадратных сантиметров, ненужное для него испытание. Лучше, когда она распределена по большей площади. Поэтому между газобетонным блоком несущей стены и опорной частью балки должна устраиваться подушка, превышающая по несущей способности газобетон, обладающая большей жёсткостью и сопротивлением на изгиб и сдвиг.

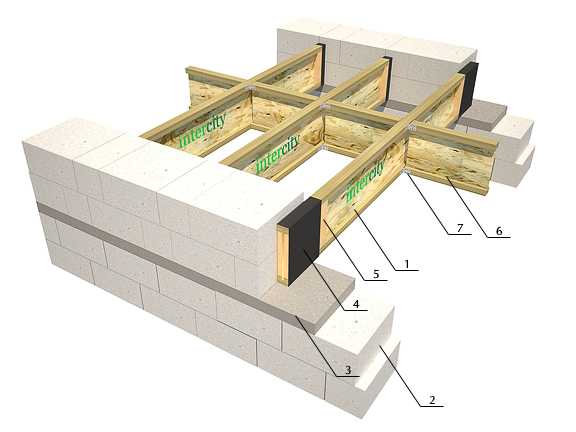

Конструктивный узел опирания деревянной балки на газобетон.

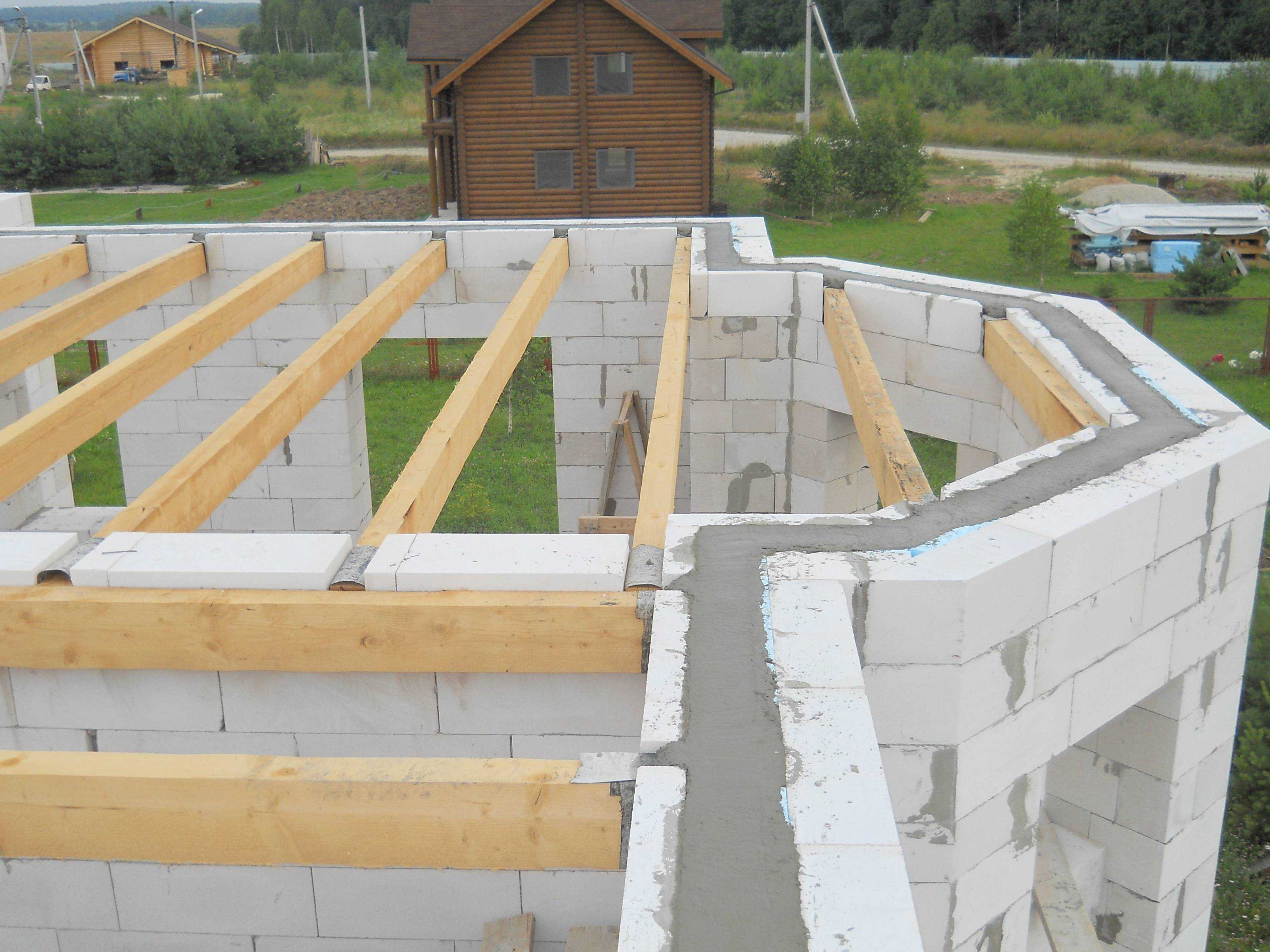

Обычно, предлагается опирать балки на армированный пояс, устраиваемый в верхнем сечении кладки. Балка устанавливается на железобетон, который опирается на газоблоки, железобетон не продавливается и не деформируется, распределяя нагрузку по всей площади стены. Это грамотное и правильное решение, которое можно рекомендовать и поддерживать.
Однако, можно уточнить, если верхнее армирование устраивается по утопленным в газоблок стержням, для распределения нагрузки не нужно отливать бетонный монолит поверх него или отказываться от выгодного решения ради создания пояса для опирания балок.
Достаточно устройство небольшой подбетонки по сетке, установка металлического опорного столика или просто деревянная прокладка высотой 7-10 сантиметров, выступающая в каждую сторону на 10-15 сантиметров за зону опирания. Это увеличит площадь опоры, снизит давление на единицу площади, предохранит газобетон от вибрационных нагрузок и колебаний, передаваемых балкой.
Вид армирования стены из газоблока по штрабам.

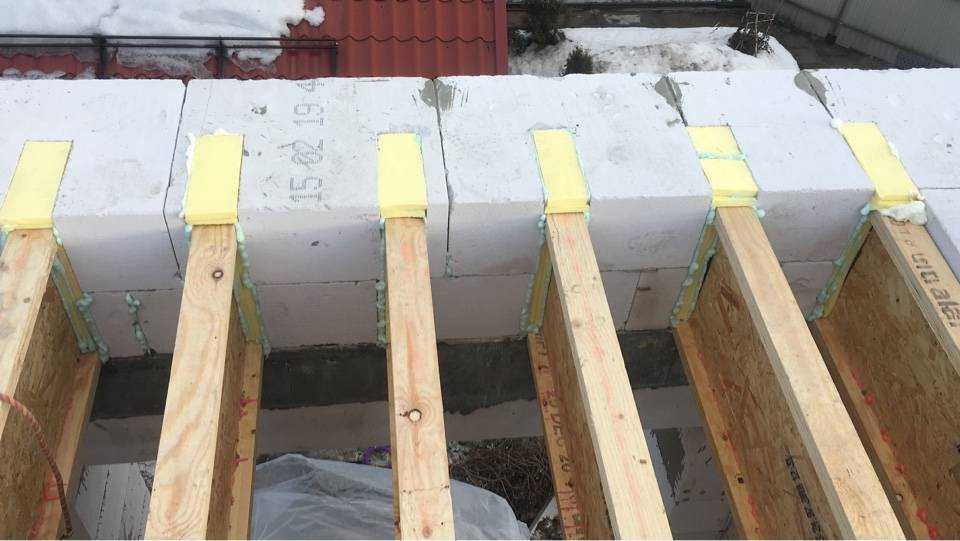

Ещё одна особенность газобетонной стены заключается в её меньшей ширине, что сокращает возможности для теплоизоляции в узле опирания. Балка должна быть заведена на стену до 13-15 сантиметров, иметь свободный зазор до твёрдых конструкций в 2-3 сантиметра, в итоге остаётся мало места для установки утеплителя и облицовки гнезда опирания с внешней стороны.
Можно посоветовать использовать для теплоизоляции узла снаружи экструдированный пенополистирол, позволяющий уменьшить слой теплоизолятора по сравнению с минеральной ватой. Если стена в дальнейшем обошьётся снаружи утеплителем, этого может оказаться достаточным, хотя из эстетических соображений можно закрыть узел со стороны фасада вырезанным по габаритам куском газобетона.
Какое перекрытие лучше
В доме из газобетона можно устраивать различные виды межэтажных перекрытий. Самые распространенные это перекрытия из готовых железобетонных панелей, монолитное железобетонное и по деревянным балкам.
Краткая характеристика железобетонных перекрытий
Железобетонные перекрытия обладают всеми необходимыми для перекрытий характеристиками:
- прочность;
- долговечность;
- высокая несущая способность;
- хорошая звукоизоляция;
- высокая огнестойкость и негорючесть.
Но, в это же время есть и ряд недостатков, которые нужно учитывать при выборе перекрытия из железобетона.
Перекрытие из сборных железобетонных панелей. В случае со сборными железобетонными панелями нужно учитывать, что не всегда план и конфигурация здания позволяют оптимально подобрать панель нужного размера. Так как панели выпускают только прямоугольной формы, то ими невозможно перекрыть закругленные участки и помещения неправильной геометрической формы. Тогда возникают участки, которые приходится дополнительно заделывать монолитным железобетоном. Не смотря на то, что монтаж самих железобетонных панелей процесс достаточно быстрый, именно монтаж может стать фактором, из-за которого придется отказаться от сборных панелей, так как не на всех участках есть возможность подъехать крану для их установки.
Достоинства:
быстрый монтаж.
Недостатки:
- ограничения по размерам и форме;
- необходимость наличия подъезда для крана при монтаже.
Монолитное бетонное перекрытие. Монолитное перекрытие удобно тем, что для его устройства не нужна крупная техника и его можно сделать любых размеров и формы. Но устройство монолита – процесс очень трудоемкий. Это изготовление и монтаж опалубки, устройство металлического каркаса, приготовление бетона и его заливка, уход за бетоном в процессе твердения. Причем при заливке бетона необходимо соблюдать определенные технологические правила для обеспечения его равномерного распределения в массе плиты, что существенно сказывается на качестве изделия. Трудоемкость, длительность и большое количество так называемых «мокрых процессов» могут заставить задуматься о поиске другого варианта конструкции перекрытия.
Достоинства:
- возможность выполнить перекрытия любой формы;
- не нужна крупная техника.
Недостатки:
- высокая трудоёмкость и длительность процесса;
- мокрый процесс;
- нужно большое количество воды, а её на участке может ещё не быть в таких объемах;
- необходимость соблюдения технологических режимов приготовления и укладки бетона.
Существенным минусом для бетонных перекрытий при выборе материала перекрытия для дома из газобетонных блоков является его вес. Учитывая то, что газобетон это пористый материал, он обладает большей хрупкостью чем просто бетон и кирпич. И, следовательно, в домах из газобетона предпочтительней применить более легкую конструкцию перекрытия.
Краткая характеристика деревянных перекрытий
Поэтому очень часто выбор останавливается именно на деревянных перекрытиях. Деревянные перекрытия легче бетонного, дешевле, могут перекрывать помещения различной конфигурации.
Изготовление и монтаж деревянных перекрытий не сложный. Для монтажа такого перекрытия не нужна крупная техника, можно использовать самодельные лебедки и ручной инструмент.
Достоинства:
- легкий вес;
- гибкость в конфигурации;
- наличие ассортимента древесины;
- не сложный монтаж.
Недостатки:
- горючесть;
- необходимость антисептической защиты.
