Что не допускается совместно прокладывать в стальных и других механических прочных трубах рукавах

Виды труб для прокладки силовых кабелей

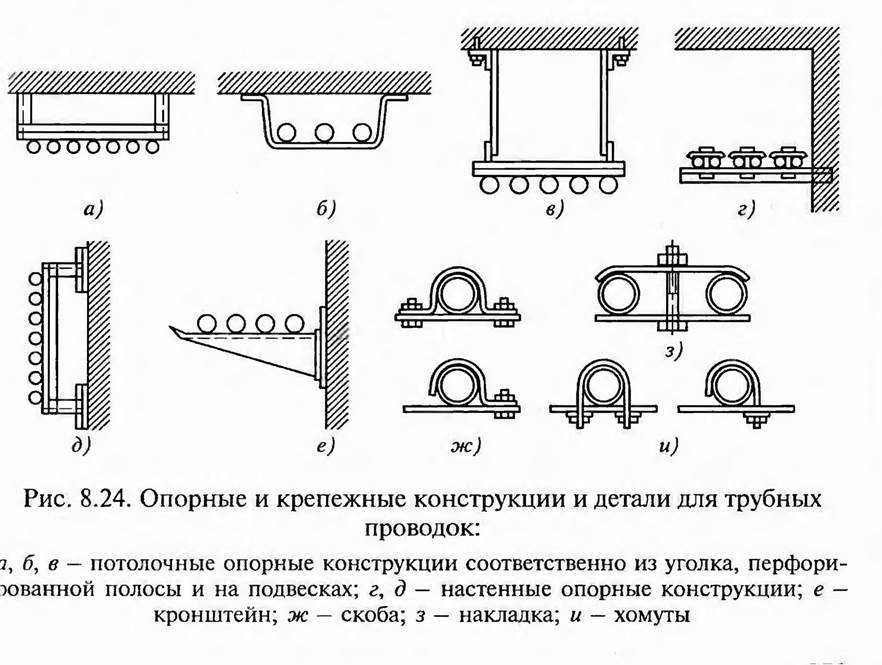

Для монтажа электропроводки подходят такие трубы:

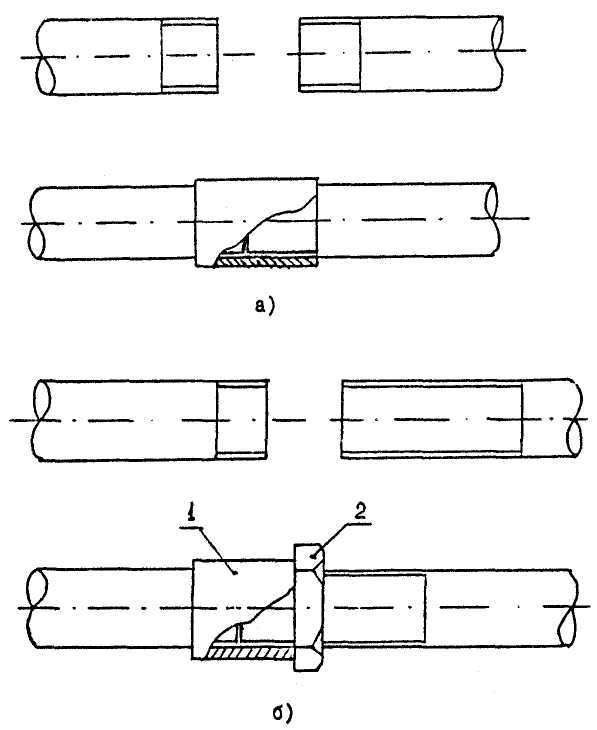

• Из чермета . Надежно изолируют горючие кабели от горючих деревянных стен. Чтобы трубы служили десятками лет, их красят изнутри и снаружи. Еще один плюс металлических труб — ограничение вредного электромагнитного воздействия кабелей на жильцов. Проблема монтажа таких труб — их жесткость. Чтобы изогнуть железную трубу, придется мучиться с отводами, тройниками, муфтами, резьбой и многим другим.
• Из нержавейки . Это дорогой вариант труб, которым не страшны никакие внешние воздействия. Если уложить кабели в трубу из нержавеющей стали, можно забыть об обрывах, коррозии и прочих проблемах с изоляцией на несколько десятилетий.
• Из полиэтилена . Удачный вариант для подземной прокладки кабеля. Трубы из ПНД дешевые, укладывать их легко. А еще они неплохо защищают кабели от почвенных солей и влаги. К сожалению, полиэтиленовые трубы трескаются при подвижках грунта. Изделия из ПНД обычно черные или оранжевые. Они не боятся огня, не тлеют, сохраняют эластичность через годы эксплуатации.
• Гофрированные из ПВХ . Дешевый вариант для прокладки проводки в нежилых помещениях. Не горят, но могут испарять в воздух вредные вещества. Гофры из ПВХ имеют серый цвет, не поддерживают горение, не разрушаются под действием влаги.

Даже если для прокладки силовых кабелей выбрана надежная металлическая труба, это не означает, что ее можно забить проводами до отказа. Количество проводов в гофрах и трубах регламентирует ПУЭ.

Можно ли укладывать в одну трубу или гофру больше одного кабеля согласно ПУЭ?

Издание №7 Правил Устройства Электроустановок содержит такие указания:

• При подземной прокладке силовых кабелей в одной траншее не должно лежать больше шести проводов. Если пучок кабелей толстый, рекомендуется разделить его по 6 штук и выкопать для пучков отдельные траншеи так, чтобы от траншеи до траншеи оставалось хотя бы 50 см.
• Для подводной прокладки подходят только бронированные кабели. Если выбраны провода без брони, нужно, чтобы их внешняя изоляция была устойчивой к любым термическим и механическим воздействиям.
• Для кабельных линий, которые проходят по трубам и гофрам, подходят небронированные провода в свинцовой или алюминиевой оплетки. Если труба для защиты проводов металлическая, можно выбрать кабели в пластмассовой или резиновой изоляции.
• Если силовые кабели рассчитаны на напряжение до 10 кВ и идут параллельно друг другу, по горизонтали между ними должен оставаться просвет шириной хотя бы в 1 метр.

Выводы

В одну траншею нельзя укладывать больше 6 силовых кабелей .

Без трубы в землю можно вкапывать только бронированные провода. Но при этом нужно будет заложить кабель сверху кирпичом, чтобы защитить от воздействий сверху. Небронированные кабели укладывают строго в трубах и гофрах.

Читайте так же: Вертикальное расстояние между полипропиленовых труб

От траншеи до траншеи следует оставлять расстояние в 1 м или больше.

Ростехнадзор разъясняет: Совместная прокладка кабелей, соединение разных сечений

Вопрос от 19.01.2018:

Ответ: Управление рассмотрело обращение от 12.01.2018 № 25/3-ог и разъяснило, что соединение электропроводов следует выполнять в соответствии с ГОСТ 10434-82 «Соединения контактные электрические». Решения по способам (вариантам) соединения для жил электропроводов, кабелей могут быть отражены в проектной документации.

Ответ: Специалисты Управления государственного строительного надзора Ростехнадзора ответили на данный вопрос.

Сведения о совместной прокладке кабелей приведены, в частности, в перечисленных ниже документах.

В соответствии с п. 2.1.15 Правил устройства электроустановок (далее – ПУЭ) (шестое издание) в стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей (за исключением взаиморезервируемых):

1. Всех цепей одного агрегата.
2. Силовых и контрольных цепей нескольких машин, панелей, щитов, пультов и т. п., связанных технологическим процессом.
3. Цепей, питающих сложный светильник.
4. Цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.
5. Осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.

Согласно п. 2.1.16 ПУЭ в одной трубе, рукаве, коробе, пучке, замкнутом канале строительной конструкции или на одном лотке запрещается совместная прокладка взаиморезервируемых цепей, цепей рабочего и аварийного эвакуационного освещения, а также цепей до 42 В с цепями выше 42 В (исключение см. в 2.1.15, п. 5 и в 6.1.16, п. 1 ПУЭ). Прокладка этих цепей допускается лишь в разных отсеках коробов и лотков, имеющих сплошные продольные перегородки с пределом огнестойкости не менее 0,25 ч из несгораемого материала.

Допускается прокладка цепей аварийного (эвакуационного) и рабочего освещения по разным наружным сторонам профиля (швеллера, уголка и т. п.).

В Техническом циркуляре Ассоциации «Росэлектромонтаж» от 13.09.2007 № 16/2007 «О прокладке взаиморезервирующих кабелей в траншеях» указано, что при проектировании взаиморезервирующих кабельных линий необходимо руководствоваться следующим:

1. Взаиморезервирующие кабели рекомендуется прокладывать по разным трассам, т. е. в разных траншеях с расстоянием между траншеями не менее 1 м или прокладывать кабели в одной траншее с расстоянием между группами кабелей не менее 1 м.
2. Расстояние между траншеями увеличивается до 3 м для кабелей от третьего источника к электроприёмникам особой группы I категории.
3. В стеснённых условиях, например для объектов городской инфраструктуры, допускается прокладка взаиморезервирующих кабельных линий в одной траншее с уменьшением расстояний между ними, за исключением третьей линии для питания электроприёмников I категории особой группы.

Совместная прокладка с уменьшенным расстоянием выполняется в соответствии с требованиями п. 2.3.86 ПУЭ шестого издания при условии защиты кабелей от повреждений, могущих возникнуть при КЗ в одном из кабелей.

Также требования по сближению электропроводок с другими инженерными сетями установлены в п. 528 Национального стандарта Российской Федерации «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки» ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009, утверждённого и введённого в действие приказом Федерального агентства по техническому регулированию и метрологии от 13.12.2011 № 925-ст.
