Прокладка кабеля в земле. как проложить кабель в земле?

Требования к кабелю и методам соединения

При соединении кабеля под землей необходимо учитывать ряд требований, которые касаются как самого кабеля, так и методов его соединения.

Требования к кабелю

• Кабель должен быть предназначен для прокладки под землей.
• Он должен обладать высокой степенью защиты от внешних воздействий, таких как влага, пыль, ультрафиолетовое излучение и т.д.
• Кабель должен быть изготовлен из материалов, не подверженных коррозии и иметь надежную изоляцию.
• Оптимальным решением является использование многожильных кабелей, так как они обеспечивают большую надежность и устойчивость к внешним воздействиям.

Методы соединения

Для соединения кабеля под землей можно использовать следующие методы:

1. Сварка проводников – этот метод подходит для многожильных кабелей и обеспечивает надежное и долговечное соединение. Проводники сначала очищаются от изоляции, затем выполняется сварка при помощи специального оборудования.
2. Использование специальных муфт – данный метод часто применяется для одно- и многожильных кабелей. Муфты обеспечивают надежное и герметичное соединение проводников. Перед установкой муфты проводники подготавливаются путем удаления изоляции.
3. Соединение при помощи разъемов – этот метод подходит для кабелей, которые должны быть периодически отсоединяемыми. Для соединения используются специальные разъемные элементы, которые обеспечивают надежное и удобное соединение.

При выборе метода соединения необходимо учитывать специфику работы системы, а также условия эксплуатации кабеля под землей. Рекомендуется проконсультироваться с профессионалами и придерживаться рекомендаций производителя кабеля.

Расчет усилия, необходимого для прокладки силового кабеля в траншее

Вопросом расчета тягового усилия задаются проектировщики и специалисты монтажных бригад во время выбора такого оборудования как: кабельная лебедка, трос для нее, кабельный чулок, УЗК, и др.

Прикладываемое усилие, необходимое для перемещения кабеля зависит от следующих параметров:

1. Погонная масса кабеля M (кг/м);

Данный параметр указан в паспорте на кабель, или в характеристиках кабеля на сайте его производителя. В связи с тем, что кабель обычно закладывают участками по несколько сотен метров, удобнее будет пользоваться значением веса одного метра кабеля.

2. Длина монтажного участка L;

Параметры п.п 1 и 2 позволяют определить общую массу перемещаемого кабеля.

3. Коэффициент трения Кт;

В процессе прокладки, силовой кабель соприкасается с различными объектами. Это могут быть кабельные ролики или поверхности почвы, по которой он перемещается если последние не используются (земля, лед и т.д). Каждый из этих элементов имеет свой коэффициент, представленный в таблице 1, который необходимо учитывать в расчете.

Таблица 1 – Коэффициенты трения различных материалов

Материал	Коэффициент трения (Кт)
Полиэтилен	0,29
Асбестоцемент (например, труба городской кабельной канализации)	0,32
Бетон	0,38
Поливинилхлорид	0,3
Полимер со слоем твердой смазки	0,1
Земля (в траншее)	0,8
При прокладке по роликам, когда скольжение по земле исключено, так как число роликов установлено в достаточном количестве	0,25
При прокладке по роликам, когда скольжение по земле между роликами не исключено	0,35
По льду	0,03—0,04

Для уменьшения коэффициента трения можно использовать специальные смазки.

В самом простом случае, когда силовой кабель прокладывается по прямолинейной траектории в горизонтальной плоскости в траншее или коллекторе, тяговое усилие можно рассчитать по формуле:

Fg (kN) = m (kg) * L (m) * Kт

где:

• Fg (kN) — тяговое усилие, необходимое для протяжки прямого участка кабеля в горизонтальной плоскости
• m (кг) — масса 1 метра кабеля
• L (m) — протяженность монтажного участка (строительная длина)
• Kт — коэффициент трения, выбирается в зависимости от материала, значения приведены в таблице 1.

Пример. Если силовой кабель протягивается в траншее, стоит учитывать коэффициент 0,8; 0,25 или 0,35 в зависимости от количества примененных линейных кабельных роликов. Если силовой кабель протягивается в коллекторе без роликов, то учитывать нужно коэффициент 0,38 — для бетона.

4. Угол наклона трассы

Если силовой кабель прокладывается не в горизонтальной плоскости, а имеет некоторый подъем или спуск, то к формуле добавляется составляющая, зависящая от угла наклона Kn.

Fsp (kN) = m (kg) * L (m) * (Kт*cos a + sin a)

где

• Fsp (kN) — тяговое усилие, необходимое для протяжки кабеля на прямолинейном участке с подъёмом или спуском
• m (кг) — масса 1 метра кабеля
• L (m) — протяженность монтажного участка (строительная длина)
• Kт — коэффициент трения, выбирается в зависимости от материала, значения приведены в таблице 1.
• а — угол наклона. Значения синусов и косинусов углов наклона приведены в таблице 2

Таблица 2. Косинусы и синусы углов наклона трассы

Угол наклона трассы (а, градусов)	cos a	sin a
30 градусов	0,866	0,5
45 градусов	0,7071	0,7071
60 градусов	0,5	0,866
90 градусов	1
120 градусов	-0,5	0,866
0 градусов	1
135 градусов	-0,7071	0,7071
150 градусов	-0,866	0,5

5. Повороты трассы кабеля

Если монтажный участок имеет поворот, то в формулу добавляется еще один коэффициент, учитывающий дополнительное усилие, которое необходимо для его преодоления.

Коэффициент для учета усилия, необходимого для преодоления поворота кабельной трассы:

Kug = e (Kт*а)

где:

• Kug — коэффициент, показывающий усилие на преодоление изгиба канала при протяжке кабеля
• e — основание натурального логарифма
• Kт — коэффициент трения
• а — угол изгиба (если а=0, то Kug = 1)

6. Усилие разматывания силового кабеля с кабельного барабана. Этот параметр трудно рассчитать, но легко свести к минимуму, применяя специализированные устройства – кабельные домкраты. Более подробно эти устройства будут описаны ниже.

Опираясь на описанное выше, общая формула для вычисления полного тягового усилия прокладки силового кабеля на участке с подъемом/спуском и поворотами будет равна:

Кp = (Fg + Fsp)*Kug * N

где:

• Кp — полное тяговое усилие прокладки силового кабеля
• Fg (kN) — тяговое усилие, необходимое для протяжки прямого участка силового кабеля в горизонтальной плоскости
• Fsp (kN) — тяговое усилие, необходимое для протяжки силового кабеля на прямолинейном участке с подъёмом или спуском
• Kug — коэффициент, показывающий усилие на преодоление изгиба канала при протяжке силового кабеля
• N – количество поворотов кабельной трассы

Прокладка силовой линии – технология и особенности операции

Первый шаг – подготовка схемы укладки кабеля. На ней определяются расстояния, на которые траншея будет удалена от хозяйственных построек, дома, деревьев. На схеме сразу же ставятся отметки о местах, где планируется установка уличного освещения (фонарей, прожекторов). Затем производится разметка траншеи (строго по составленному плану). Ее выполняют при помощи шнура и колышков. По разметке роется канава для размещения кабеля. С ее дна удаляется весь мусор – куски металла, осколки стекла, крупные и острые камни, другие предметы, которые способны повредить силовую линию.

Дно траншеи утрамбовывается, засыпается слоем песка (10 см). Монтируются опоры освещения, если они предусмотрены в схеме. Выполняется укладка кабеля – вручную либо с помощью лебедки. Смонтированная силовая линия проверяется на наличие короткого замыкания омметром. С кабеля снимается заряд. Действовать следует аккуратно. Эта часть работ осуществляется исполнителем в резиновых перчатках и сапогах по следующей схеме: жилы соединяются с бронированной оболочкой, линия замыкается на почву. Кабель защищают пластиковой либо асбестоцементной трубой. Для этого ее нужно разрезать пополам, уложить провода в получившиеся части скорлупы и соединить последние в одну конструкцию скотчем.

Поверх уложенных проводов насыпается слой песка, разравнивается, трамбуется. Траншея засыпается на 15–20 см землей. Размещается сигнальная лента.

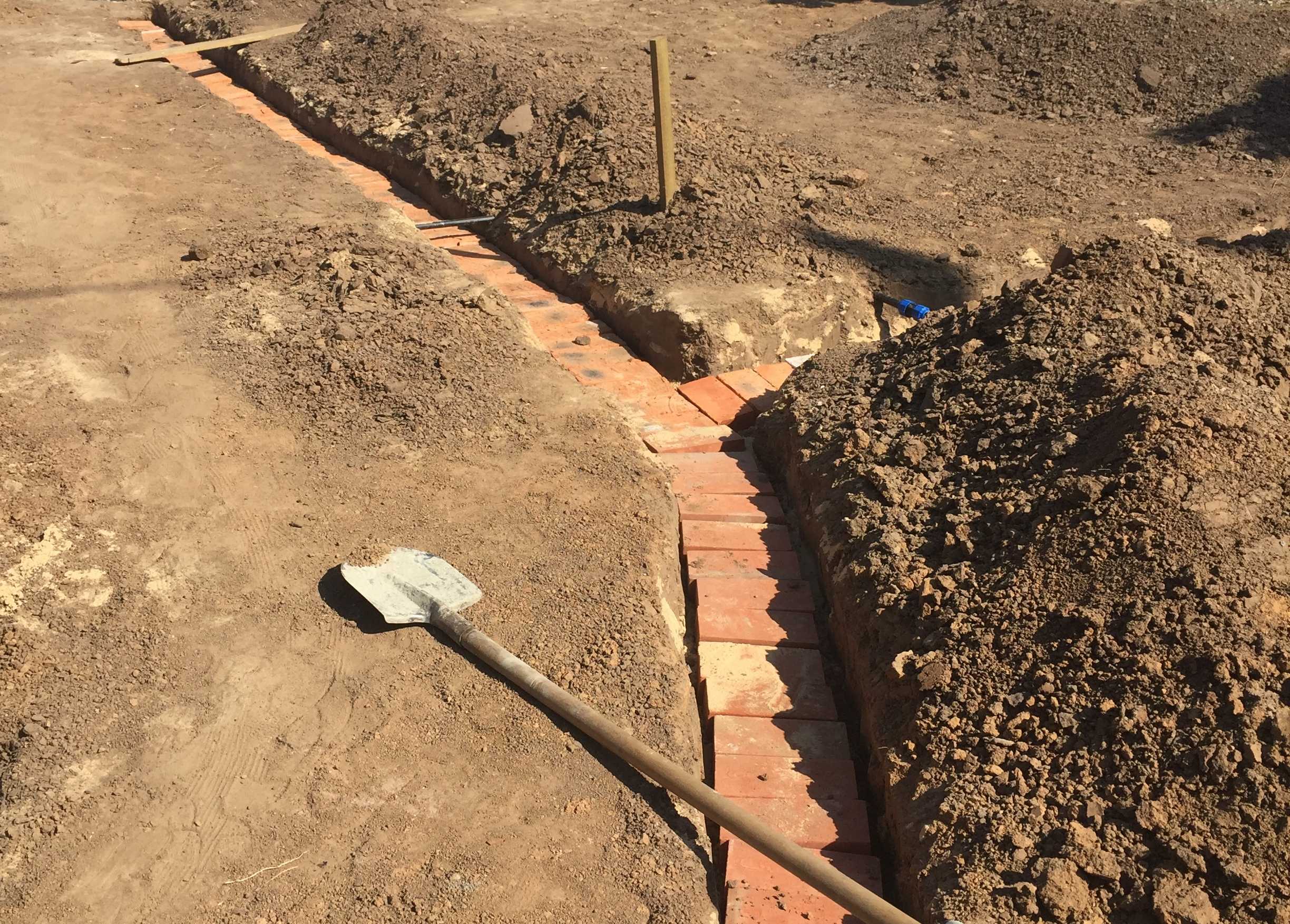

Сверху при необходимости устанавливается железобетонная плита (ряды кирпичей). Траншея засыпается землей. Грунт следует насыпать с горкой, которая осядет после 2–3 дождей и полностью сравняется с поверхностью почвы.

Прокладку кабеля в земле нежелательно выполнять на участках с повышенными нагрузками – под садово-парковыми дорожками, игровыми площадками для детей, дачными навесами, где стоит автомобиль. Нельзя защищать силовые линии гофрированными трубами, сделанными из обычного пластика. Они разрушаются в течение 1,5–2 лет. Разрешается применять только изделия, изготовленные из полиэтилена низкого давления (шланги ПНД).

При точном соблюдении требований ПУЭ подземный монтаж силового кабеля своими руками не вызывает затруднений, а эксплуатация обустроенной линии – ни малейших проблем.

Техника безопасности и последовательность действий

Как проложить кабель под землей и избежать неприятных ситуаций и несчастных случаев во время его эксплуатации, рекомендуется производить процесс укладки в приведенной ниже последовательности.

1. Необходимо наметить расположение будущей прокладки кабеля, учитывая следующие правила:

• Расстояние от большого дерева до кабеля – более 1000 мм.
• Расстояние от кабеля до фундамента какого-либо здания – 600-800 мм.
• Нельзя прокладывать кабель в тех местах, где предполагается повышенная нагрузка на грунт (например, парковка, дорога, пашня, место будущего строительства). Такие места нужно обойти.
• Пересечения трассы с другой инженерной сетью или другим кабелем необходимо исключить.
• При расположении двух параллельных кабелей, следует выдержать дистанцию 10 см. Когда кабеля пересекаются, то они должны расположиться на расстоянии более 15 см друг от друга и должны быть защищены футлярами длинной 2 м.
• Бронированный кабель необходимо укладывать, обязательно заземлив броню.

2. Подготовка траншеи. Удобнее всего оборудовать специальный канал для коммуникаций, который можно в любой момент открыть, и устранить возможную неполадку. Если это невозможно, тогда роют траншею глубиной 80-90 см, очищают ее от различных камней, осколков, кирпичей и прочих предметов, способных повредить оболочку кабеля.

3. Засыпка песчаной подушки. Толщина песчаной подушки около 10-15 см. Довольно тяжело равномерно заполнить траншею по всей длине, но толщина песка не должна быть меньше 5 см. Песок для подушки следует использовать самый обыкновенный, карьерный.

4. Подготовка кабеля. Начать ее следует с внимательной проверки внешней оболочки кабеля. Если обнаружились дефекты – их следует устранить сразу. Далее при помощи омметра или обычного тестера проводится проверка на замыкание между токопроводящими жилами и броней.

Важно! Кабель должен изначально быть цельным. Он не может состоять из двух и более кусков. Если все-таки он не цельный, то места соединений необходимо делать в надземных соединительных коробках.

Если все-таки он не цельный, то места соединений необходимо делать в надземных соединительных коробках.

5. Защита кабеля. Строгого правила укладывания в траншею кабеля только в защитной трубе нет. Есть рекомендация защитить кабель футляром в тех местах, где это необходимо. Но лучше всего использовать дополнительную защиту в виде ПНД гофрошланга. Сверху на нее одеваются футляры и трубы, которые следует установить в местах пересечения трассы с дорожками и дорогами, различными коммуникациями, там, где возможен контакт с большим деревом или бетонной плитой, и где глубина траншеи не достигает 50 см.

6. Укладка кабеля в траншею. Главное условие – никогда не класть кабель в натяг и использовать следующие знания, как проложить свободно кабель под землей. Футляры размещаются в намеченных местах, а если где-то понадобился еще дополнительный футляр, его можно сделать из асбоцементных труб, разрезав вдоль и уложив в необходимое место, одев на кабель.

7. План расположения. На этом этапе необходимо составить и зарисовать в масштабе точный план расположения трассы со всеми измеренными расстояниями: от выходов кабеля и поворотов траншеи до столба, угла здания или крупного дерева. Не лишней будет пометка на стене здания в месте входа кабеля в землю.

8. Засыпка песком. Не менее 10 см. Если кабель выступает, его можно зафиксировать деревянным колышком, а затем присыпать.

9. Засыпка грунтом. Толщина 15 см. Грунт должен быть без крупных твердых предметов. Утрамбовать можно ногами.

10. Укладка сигнальной ленты. Нужно следить за тем, чтобы середина ленты шла именно над кабелем. Также следует проверить наличие предупредительной надписи по всей длине ленты. Лента применяется взамен традиционно применяемой защиты кирпичом.

11. Окончательная засыпка грунтом. Грунт со временем осядет, поэтому его лучше сразу насыпать побольше.

12. Окончательная проверка сопротивления изоляции кабеля. Теперь необходимо проверить еще и на замыкание между кабелем и землей. Необходимо произвести всю работу с самого начала, если таковое обнаружится.

Какой кабель прокладывать

Монтаж кабеля в земле можно сделать двумя способами:

без какой-либо защиты (используя бронированные марки КЛ)

в трубах или специальной гофре

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

Ошибка №1
Ни в коем случае не закапывайте в землю без защиты обычные марки кабеля для домашней проводки.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

Сечение кабеля выбирайте согласно подключенной нагрузки, но не менее 10мм2 по меди или 16мм2 по алюминию.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

Проверка кабеля перед установкой

Перед установкой кабеля 3х2.5 в земле необходимо провести проверку его состояния, чтобы убедиться в его надежности и исправности. Вот несколько шагов, которые следует выполнить:

1. Внешний осмотр: визуально осмотрите кабель на наличие видимых повреждений. Искать следует царапины, потертости, разрывы изоляции или проколов проводников.
2. Проверка изоляции: используйте изоляционный тестер или мультиметр для проверки изоляции кабеля. Подключите прибор к одному из концов кабеля и проверьте его изоляцию относительно земли. Если значения сопротивления превышают заданные нормы, значит изоляция кабеля исправна.
3. Испытание на сопротивление: для проверки целостности проводников кабеля используйте мультиметр или омметр. Подключите прибор к одному из концов кабеля и измерьте сопротивление между проводниками. Значение сопротивления должно соответствовать требованиям нормативной документации.
4. Проверка наличия напряжения: перед установкой кабеля проведите проверку наличия напряжения в сети. Для этого используйте фазовращатель или индикатор напряжения. При необходимости, отключите питание кабеля перед началом работ.

Если при проверке были обнаружены повреждения, неисправности или неправильные параметры кабеля, необходимо заменить его перед установкой. Это гарантирует безопасность и надежность работы электропроводки.

3.5.3. Гальванически развязанные цепи

Рис. 3.104. Пример радикального решения проблемы, показанной на  и

Радикальным решением описанных выше проблем (см. и ) является применение гальванической изоляции (см. раздел «Гальваническая развязка») с раздельным заземлением цифровой, аналоговой и силовой части системы (). Применение гальванической изоляции позволяет разделить аналоговую и цифровую землю, а это, в свою очередь, исключает протекание по аналоговой земле токов помехи от силовой и цифровой земли ().

Аналоговая земля может быть соединена с защитным заземлением через сопротивление (подробнее см. раздел , и «Гальваническая развязка»).

Порядок подземной прокладки кабеля

В местах, которые отмечены колышками и/или песком, роют траншею. Ее глубина — от 80 до 90 см, вторая цифра предпочтительнее из-за слоя песка-подушки. Кроме того, большая глубина залегания кабеля — синоним оптимального температурного режима для работы электросети. Ширина траншеи зависит только от количества кабелей: для одного достаточно 20-30 см, каждый следующий требует прибавления к этой величине как минимум 10 см (это необходимое расстояние между проводниками, можно обеспечить и 15 см) и отдельного бронерукава.

1. Проводят инспекцию выкопанного углубления. Убирают камни, корни, другие острые и твердые предметы, способные повредить изоляцию. Дно, вычищенное от опасного мусора, выравнивают на глаз, следят, чтобы не было резких перепадов высот. Затем траншею утрамбовывают.
2. Насыпают в нее слой песка, толщина его — 10-15 см. Чтобы обезопасить кабели, для гарантии отсутствия острых предметов карьерный песок просеивают. Для удаления впадин и горбов его разравнивают, затем трамбуют ногами.
3. На кабель надевают защитные футляры (отрезки труб), которые переносят в места с повышенной нагрузкой. Затем приступают к укладке, следя за тем, чтобы провод лежал свободно — волнами. Если где-то про футляр забыли, ошибку исправляют асбоцементной трубой, разрезанной вдоль на полуцилиндры. Детали соединяют скотчем.
4. Провод проверяют визуально на отсутствие повреждений оболочки, и прозвоном — для исключения возможных обрывов. Траншею с уложенным кабелем засыпают просеянным песком. Толщина слоя – те же 10-15 см. Участки кабеля, торчащие из песка, прижимают деревянными колышками. После легкого уплотнения (ногами) песка добавляют землю (около 10-15 см). Ее точно так же проверяют: удаляют все посторонние, потенциально опасные, предметы.
5. На слой земли укладывают сигнальную ленту, затем засыпают траншею выше уровня грунта, так как она спустя некоторое время осядет. Замена ленте — ряд (или два) полнотелых кирпичей, асбоцементные плиты или другие «предупреждающие» подручные материалы. Если в одной траншее лежит несколько кабелей, используют несколько сигнальных полос — 2, 3 или более. Они должны надежно защищать магистраль.

Заключительный этап работ — тестирование целостности силовой линии мегаомметром (тестером с омметром), а затем — пробное подключение.

Советы профессионалов

Профессиональные монтажники кабелей рекомендую использовать в работе следующие хитрости:

• Если в хозяйстве нет мегаомметра, можно прозвонить жилы обычным тестером. Стоит проверить отсутствие пробоев между проводниками, каждым проводником и землей, экраном, броней. Отсутствие показаний при прозванивании позволит убедиться, что изоляция цела.
• Если в траншею закладываются несколько кабелей, каждый должен быть в отдельной трубе или защитной оболочке.

Также мы советуем посмотреть видео, чтобы увидеть все тонкости работы своими глазами:

Проложить кабель под землей собственноручно совсем не сложно. Но к каждому этапу работы нужно подойти максимально ответственно. Помните, что с электричеством нельзя шутить! Правильно проложенный кабель прослужит долгие годы.

Порядок прокладки кабеля в земле

Выкопав траншею, нужно:

• Убрать из нее корни, камни и другие предметы с твердыми и острыми краями, иначе при укладке они могут стать причиной повреждения изоляции.
• Выровнять дно, а затем утрамбовать. Идеальной ровности добиваться необязательно, главное – чтобы не было резких перепадов.
• Засыпать дно песком и разровнять таким образом, чтобы толщина слоя составляла приблизительно 0,1 м. Подойдет обычный карьерный песок из котлованов, но в нем не должно быть посторонних предметов, способных повредить электрокабель, поэтому перед засыпкой он должен быть просеян. Чтобы на дне не было явных неровностей, этот материал после засыпки в траншею тоже нужно утрамбовать.

• Осмотреть изоляцию электропроводов для выявления возможных повреждений. Если есть возможность, прозвонить их мегаомметром, чтобы проверить на обрыв (за неимением этого прибора можно воспользоваться обычным мультиметром). Обнаружив повреждения, их нужно заделать.
• Уложить кабель на песчаное дно траншеи легкими волнами, без натяжки.

• Зарисовать план прокладочной трассы, отметить на нем ориентиры и расстояния до объектов – это упростит в дальнейшем ремонтные работы, если в них возникнет необходимость.
• Засыпать уложенный электрокабель сверху песком, также предварительно просеяв материал. После этого песчаный слой (приблизительно 0,1 м), нужно утрамбовать ногами.
• Следующим слоем насыпать ранее вынутый грунт, также удалив из него опасные для проводки предметы, выровнять и утрамбовать. Толщина этого слоя должна быть равна 0,15-0,2 м.
• Затем канава полностью засыпается землей несколько выше уровня поверхности. Это нужно для того, чтобы после естественного уплотнения и оседания почвы на месте укладки не образовалось углублений.

После выполнения перечисленных этапов линию можно подключить к нагрузке, предварительно прозвонив ее для проверки на целостность.

Теперь вы знаете, как проложить кабель в земле с соблюдением установленных норм. Далее мы рассмотрим несколько нюансов, касающихся этой работы.

Подключение СИП к кабелю на фасаде

При направлении проводки от опоры к фасадной части здания, крепление кабеля может быть реализовано при помощи надежных и износоустойчивых анкеров. Объединить провода энергоснабжения и создать надежную сеть можно за счет использования прокалывающего зажима. Описанная нами технология поможет быстро, безопасно, доступно и надежно решить проблему с энергоснабжением частного дома или расположенных рядом с ним построек. К преимуществам соединительной комплектующей этого типа также можно отнести простоту выполнения установочных работ, доступную стоимость и устойчивость к пагубному воздействию окружающей среды.

3.5.7. Интеллектуальные датчики

В последнее время получили быстрое распространение и развитие так называемые интеллектуальные датчики, содержащие микроконтроллер для линеаризации характеристики преобразования датчика (см., например, «Датчики температуры, давления, влажности»). Интеллектуальные датчики выдают сигнал в цифровой или аналоговой форме []. Вследствие того, что цифровая часть датчика совмещена с аналоговой, при неправильном заземлении выходной сигнал имеет повышенный уровень шума.

Некоторые датчики, например, фирмы Honeywell, имеют ЦАП с токовым выходом и поэтому требуют подключения внешнего сопротивления нагрузки (порядка 20 кОм []), поэтому полезный сигнал в них получается в форме напряжения, падающего на нагрузочном резисторе при протекании выходного тока датчика.

Рассмотрим пример. На напряжение на нагрузке равно

,

т. е. зависит от тока , который включает в себя ток цифровой земли. Ток цифровой земли содержит шум и, в соответствии с вышеприведенной формулой, влияет на напряжение на нагрузке. Чтобы устранить этот эффект, цепи заземления надо выполнить так, как показано на . Здесь ток цифровой земли не протекает через сопротивление и поэтому не вносит шум в напряжение сигнала на сопротивлении нагрузки.

Рис. 3.106. Неправильное заземление интеллектуального датчика	Рис. 3.107. Правильное заземление интеллектуального датчика

3.5.6. Заземление при дифференциальных измерениях

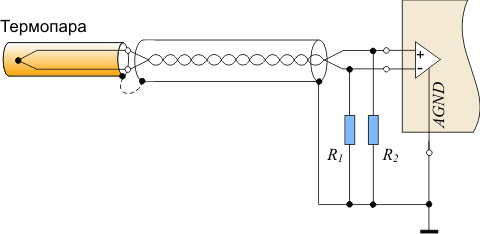

Рис. 3.105. Заземление аналоговых входов через сопротивления для уменьшения синфазной помехи

Если источник сигнала не имеет сопротивления на землю, то при дифференциальном измерении образуется «плавающий вход» (). На плавающем входе может наводиться статический заряд от атмосферного электричества (см. также раздел ) или входного тока утечки операционного усилителя. Для отведения заряда и тока на землю потенциальные входы модулей аналогового ввода обычно содержат внутри себя резисторы сопротивлением от 1 МОм до 20 МОм, соединяющие аналоговые входы с землей. Однако при большом уровне помех или большом сопротивлении источника сигнала сопротивление 20 МОм может оказаться недостаточным и тогда необходимо дополнительно использовать внешние резисторы сопротивлением от десятков кОм до 1 МОм или конденсаторы с таким же сопротивлением на частоте помехи ().

Основные ошибки при соединении кабеля под землей

Правильное соединение кабеля под землей является важным этапом в процессе установки электрической инфраструктуры. Ошибки при этом могут привести к неправильной работе системы, повреждению кабеля и даже возникновению пожара или короткого замыкания. Ниже приведены основные ошибки, которые нужно избегать при соединении кабеля под землей.

Неправильное выбор места для соединения: Зачастую производители оборудования указывают рекомендации по размещению соединительных точек. Не следует отклоняться от этих рекомендаций и выбирать место произвольно

Расположение соединения важно для обеспечения доступа кабеля для обслуживания и обеспечения эффективной работы системы.
Неправильное соединение проводов: При соединении кабеля под землей необходимо обеспечить надежное соединение проводов. Ошибкой является неправильное закрепление проводов, непрочная фиксация или отсутствие изоляции

Пренебрежение этими требованиями может привести к плохому контакту, повреждению проводников и потере электрической связи.
Неправильное использование материалов: При соединении кабеля под землей необходимо использовать специальные материалы, которые обеспечивают надежную защиту и изоляцию. Ошибкой является использование неправильных материалов, которые не соответствуют требованиям безопасности или не обладают необходимой прочностью. Это может привести к коррозии, повреждению кабеля и потере функциональности системы.
Неправильное обеспечение водонепроницаемости: Кабель, соединенный под землей, должен быть защищен от влаги и воды. Ошибкой является неправильное обеспечение водонепроницаемости соединения, например, неплотное закрытие соединительных коробок, использование некачественных герметиков или отсутствие защитных рубашек. Это может привести к проникновению влаги, коррозии и повреждению проводов.
Отсутствие документации: При соединении кабеля под землей важно составлять документацию о произведенных работах, включая информацию о местоположении соединения, типе и характеристиках кабеля, использованных материалах и других важных деталях. Ошибкой является отсутствие такой документации, которая в будущем может понадобиться для обслуживания, ремонта или замены соединения.

Избегая указанных выше ошибок, можно гарантировать надежную и безопасную работу кабельной системы, установленной под землей.
