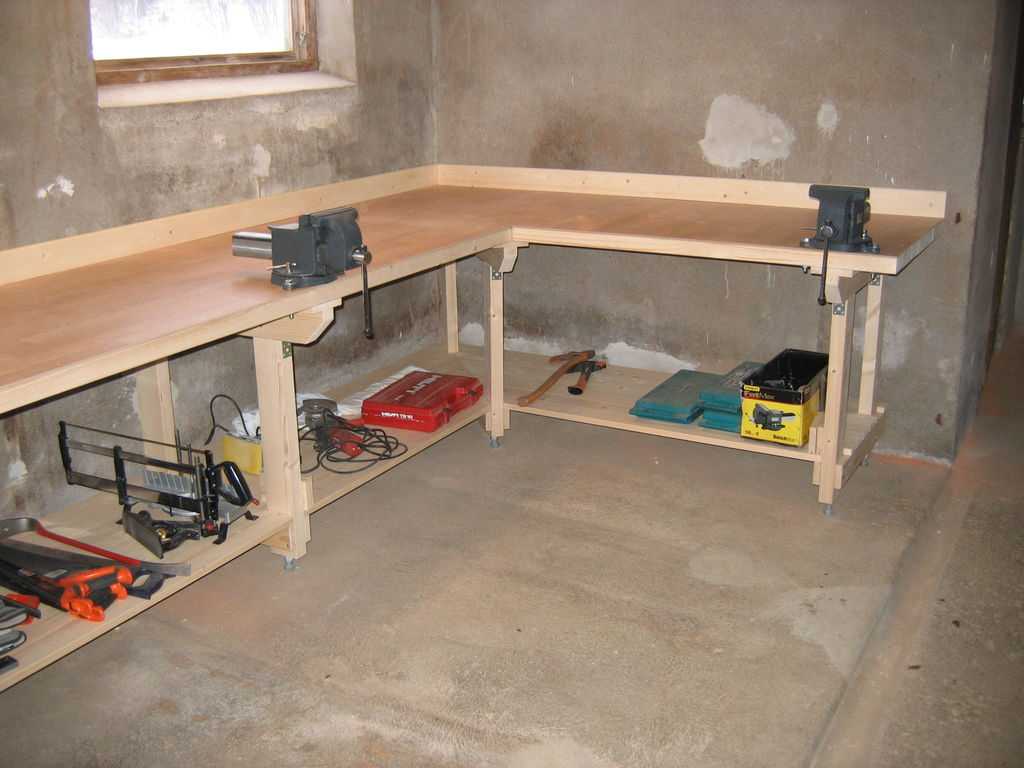

Как сделать верстак в гараж своими руками

Создание деревянного верстака в гараже своими руками: чертежи и технология

Не обладая достаточными навыками и знаниями, лучше отдать предпочтение деревянному верстаку. Работать с брусом гораздо легче, чем собирать тяжелую металлическую конструкцию из стального уголка с помощью сварки. В этом случае можно ограничиться элементарным лобзиком и дрелью.

Перед тем как самостоятельно сделать верстак из дерева, следует изготовить все необходимые для его сборки детали

Перед тем как оборудовать верстак в гараже под инструменты, нужно определиться не только с его размерами, но и с размещением. Желательно для обустройства рабочего места выбрать участок гаража, где имеется доступ к розеткам, а также хороший уровень освещения. Удобнее всего работать, когда естественный свет падает слева либо непосредственно перед мастером.

Верстак и само оборудование требуется размещать так, чтобы в процессе работы не требовалось выгонять машину из гаража. При этом конструкция не должна препятствовать свободному въезду автомобиля или блокировать дверь.

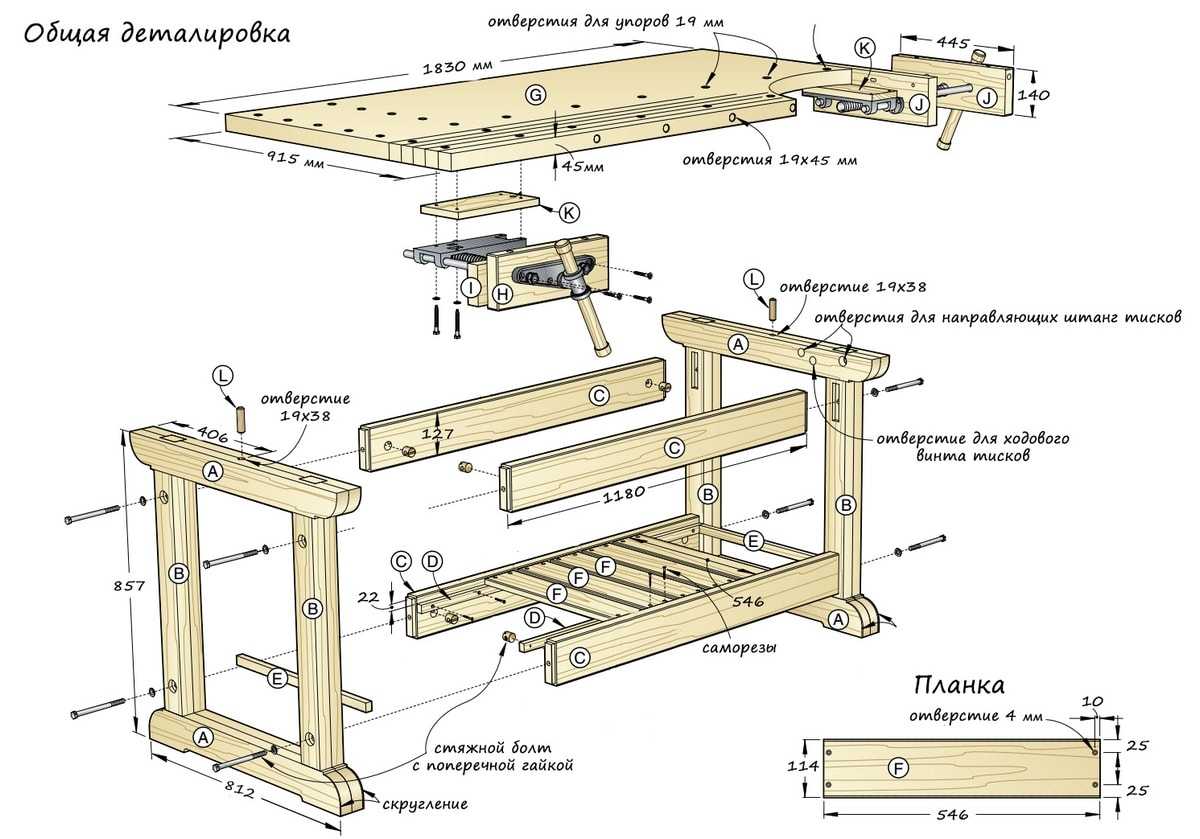

Перед тем как сделать верстак своими руками из дерева, нужно изготовить все необходимые для его сборки детали. Идеальным инструментом для распиловки является циркулярная пила стационарного типа. В крайнем случае можно воспользоваться ее ручным вариантом. Краевая часть материала обрезается с помощью электрического лобзика.

В качестве материала подойдет брус. Желательно брать сосну или дуб. Именно эти породы древесины обладают высокой прочностью. Размер пиломатериалов зависит от конструкции самого верстака и его особенностей. Брус длиной 15 м считается оптимальным вариантом для большинства столов. Сечение подбирается с учетом предполагаемых нагрузок. Для сборки столешницы можно взять обрезную доску. Для этого подойдет материал толщиной примерно 2-3 см.

Чтобы сделать верстак максимально функциональным, между двумя тумбами под столешницей можно установить дополнительную полку. Для ее создания потребуются три фанерных листа толщиной 0,6-0,8 см и размером 60х200 см. В качестве крепежных элементов подойдут саморезы, предназначенные для работы с деревом. Некоторые компоненты стола придется фиксировать с помощью стальных уголков.

Как сделать верстак в гараже своими руками: распил материала и процесс сборки

С учетом размеров, которые прописаны в чертежах, изготавливается каркасная часть стола. Для этого деревянный брус распиливается на несколько частей так, чтобы получились следующие детали:

• стойки для ножек (4 шт.);
• поперечные распорки (5 шт.);
• горизонтальные балки (4 шт.).

Если размер выбранного верстака не превышает 2 м, то для работы можно использовать брус сечением 7 см. Вертикальные стойки нужно распилить так, чтобы в результате получилась пара деталей размером 90 см и два элемента величиной 150 см каждый. Разница в размере обусловлена необходимостью установки экрана для инструмента, который будет фиксироваться на опорах.

После изготовления каркасной части верстака, из досок и листа фанеры выполняется сборка рабочей поверхности

Горизонтальные балки выступают в роли соединительных элементов между ножками стола. Опорные стойки в нижней части крепятся с помощью деталей длиной 150 см. Чтобы зафиксировать столешницу, потребуется брус длиной 2 м. Из оставшегося материала изготавливаются распорки размером 60 см. После этого все компоненты стола соединяются с помощью саморезов и стальных уголков.

Когда каркасная часть готова, выполняется сборка рабочей поверхности из досок и листа фанеры. Полученное полотно подгоняется под размеры верстака, выравнивается и обрабатывается столярным клеем. После полного высыхания оно крепко фиксируется на каркасе саморезами.

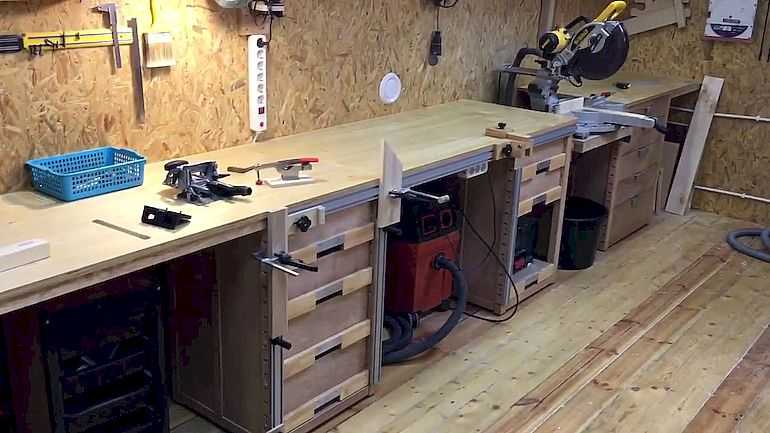

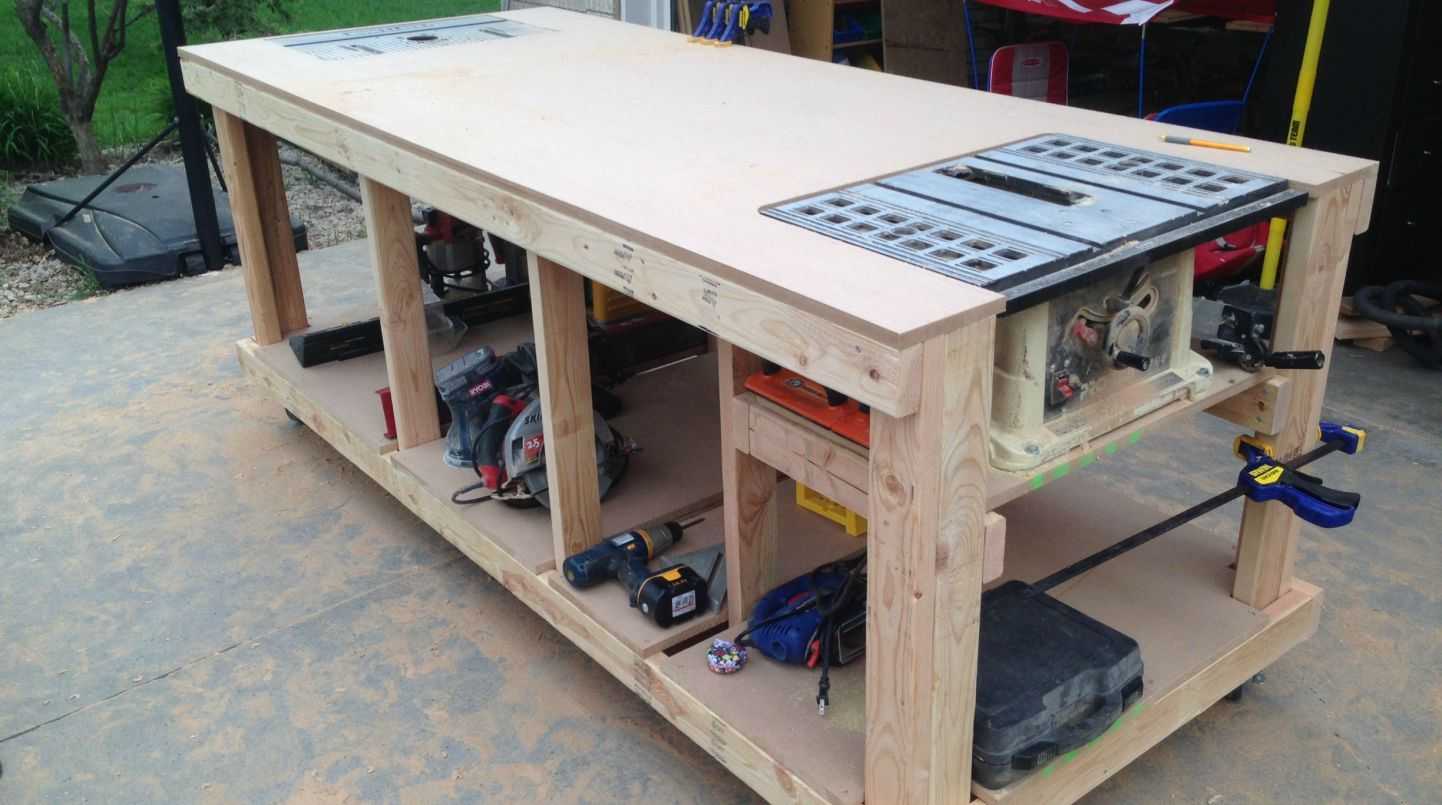

Большой стол верстак универсальный ДЛЯ ВСЕХ ВИДОВ ИНСТРУМЕНТА своими руками

Вы интересуетесь всеми областями технологий и часто будете заниматься электроникой, деревообработкой, механикой, 3D-печатью или фрезерованием, то этот столярный верстак для Вас!

Универсальный верстак предназначен как для столярных, так и для слесарных работ, позволяя перейти от одного вида работ к другому за считанные секунды, благодаря быстрой смене инструмента.

Из деревянного бруса собирается каркас стола:

Деревянные рейки смазываются столярным клеем и до его высыхания зажимаются в струбцины:

Склеенные рейки подвергаются шлифовке:

Столешница из склеенных и отшлифованных реек крепится к основанию:

Устанавливаются выдвижные ящики и станки:

Источник фото: http://www.instructables.com/id/The-Universal-Multipurpose-Workbench/

Читать полностью (ссылка)

Особенности конструкции

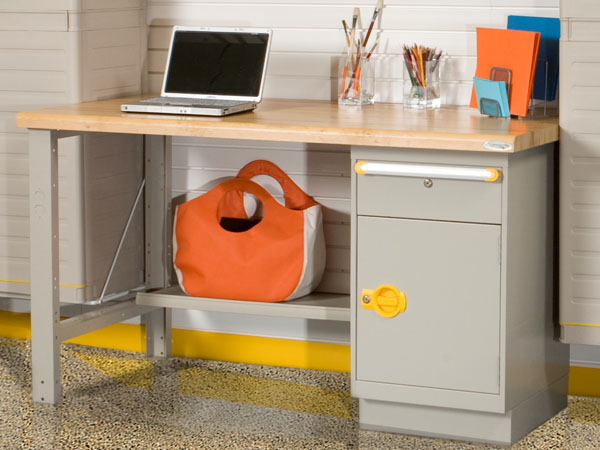

Металлический верстак GarageTek выдерживает вес до 2300 кг и оборудован тумбой для хранения инструментов

Несмотря на внешнее сходство с письменным столом, верстак отличается особенностями конструкции. Помимо рабочей поверхности его часто оборудуют большим количеством ящиков и полок, чтобы необходимые инструменты всегда были под рукой.

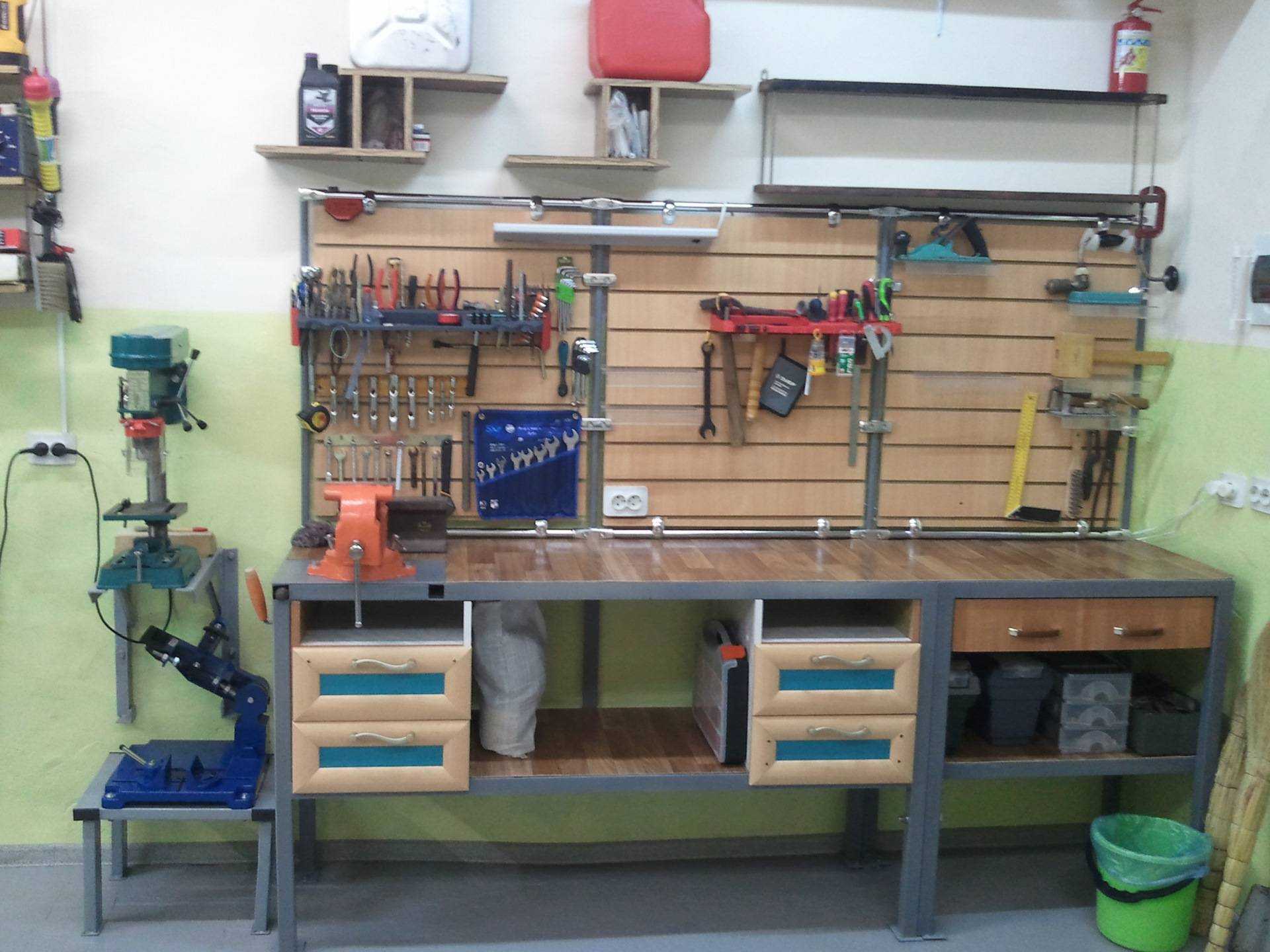

Стандартная конструкция верстака включает следующие элементы:

• основа — каркас в виде рамы с ножками
• столешница — лист металла или доска
• тумба оснащается ящиками и располагается по одной или двум сторонам верстака
• дополнительные полки монтируются под столешницей
• силовой щит используется для подвесного инструмента

Изготавливают гаражные верстаки из металла или дерева. Выбор материала зависит от назначения стола и используемого оборудования. Для обработки металлических деталей лучше всего подходит рабочий стол со стальной столешницей, поверхность которой устойчива к высоким нагрузкам и воздействию машинного масла.

Металлический стол для гаража можно назвать универсальным, так как он подходит и для слесарных, и столярных работ. Верстаки, изготовленные из деревянных элементов, предназначены для обработки древесины. Они не настолько прочные и функциональные, как слесарные модели. Но если для производства стола взять выдержанную и пропитанную древесину, то он сможет перенести высокие нагрузки – до 450 кгс.

Размеры рабочего стола зависят от площади гаража. Если свободное пространство в помещении сильно ограничено, то можно установить угловой верстак. Обычно его крепят к стене, чтобы конструкция была более устойчивой.

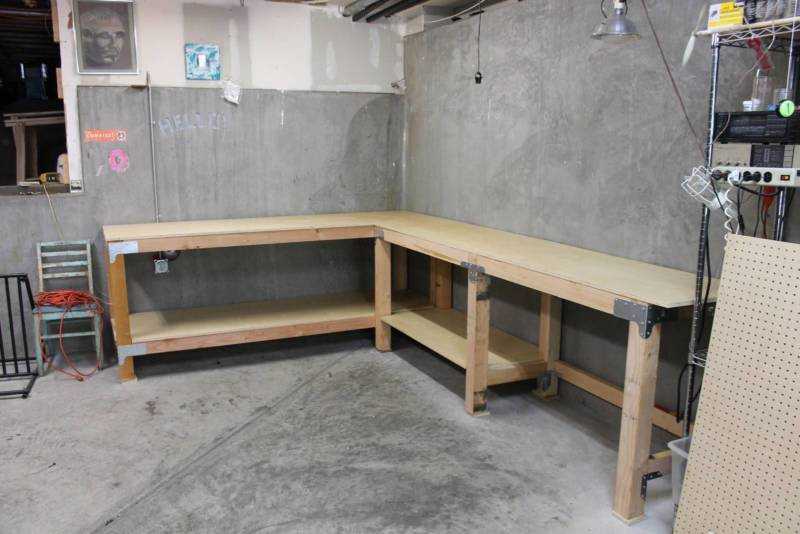

Самодельный верстак из дерева

Создание собственного верстака из дерева является отличным проектом для любителей рукоделия и столярного дела. Верстак — это не только полезный инструмент, но и прекрасное место для воплощения своих творческих идей.

Список инструментов и материалов:

• Деревянные доски (рекомендуется использовать массивные доски для большей прочности)
• Пила
• Рубанок
• Шлифовальная машина или шлифовальная бумага
• Шурупы или гвозди
• Отвертка или молоток
• Рулетка, клей, нивелир

Определите размеры верстака:

Решите, какой размер и форму должен иметь ваш верстак. Рекомендуется выбирать размеры, которые соответствуют вашим потребностям и пространству, доступному для работы.

Подготовьте деревянные доски:

Используя пилу и рубанок, обрежьте доски до нужных размеров, учитывая основные компоненты верстака, такие как столешница, ножки и боковые стенки. Если требуется, используйте шлифовальную машину или шлифовальную бумагу, чтобы сделать поверхности гладкими и безопасными.

Сборка основы верстака:

Соедините боковые стенки с ножками, используя клей и гвозди или шурупы. Убедитесь, что конструкция крепкая и стабильная. При необходимости проверьте, чтобы все углы были перпендикулярны с помощью нивелира.

Установка столешницы:

Прикрепите столешницу к основе верстака, используя гвозди или шурупы. Убедитесь, что столешница ровная и надежно закреплена. Проверьте, что столешница находится на одном уровне.

Завершающие штрихи:

Проверьте все соединения и убедитесь, что верстак крепко держится. Затем очистите поверхность верстака от стружки и пыли. Вы также можете добавить дополнительные функции, такие как тиски или хранилище для инструментов, в зависимости от ваших потребностей.

Чертежи и размеры верстаков

Верстак можно собрать любого размера, но для удобства работы лучше придерживаться оптимальных размеров. Поэтому для начала нужно подготовить чертежи и схемы, где будут отображены все точные параметры стола.

К основным показателям относятся:

• длина. Параметр определяется тем, какие работы будут производиться на столе, а также свободным местом в помещении. В среднем длину выбирают около 2 м;
• ширина. Верстак устанавливается, как правило, вдоль стены, при этом должна быть предусмотрена возможность достать до инструментов, расположенных на полке либо в тумбочке. Ширину рекомендуется делать не более 60 см при расположении верстака рядом со стеной;
• высота. Этот параметр зависит от роста человека. Стандартное значение – 0,8-1 м.

Если стол конструируется для работы стоя, но при этом изредка приходится работать сидя, нужно дополнительно сделать подставку из дерева, которую при необходимости можно будет подставить под стул.

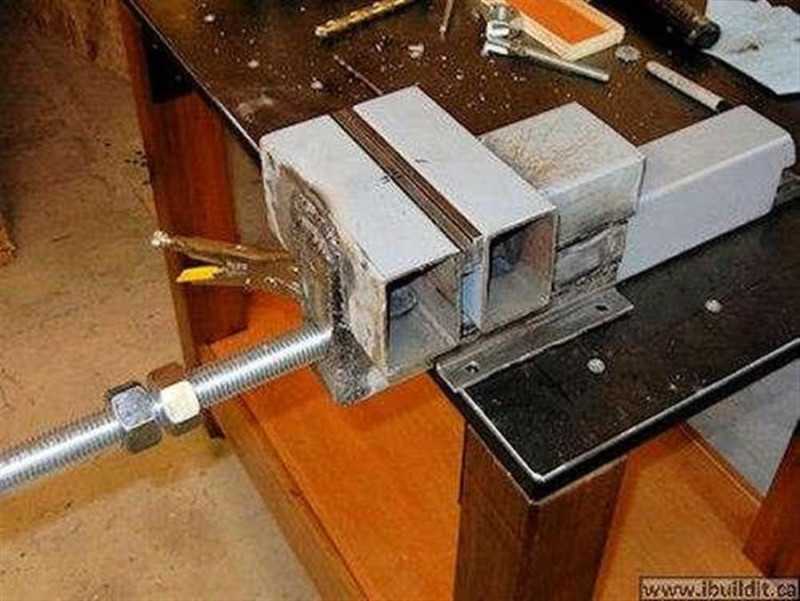

Как сделать стальные тиски для слесарного верстака. Пошаговое руководство + фото

Этот вариант тисков можно сделать всего за один день, при этом сэкономив приличную сумму, в сравнении с покупкой промышленного образца.

Советуем вам попробовать создать самостоятельно данную модель, это можно сделать в домашних условиях!

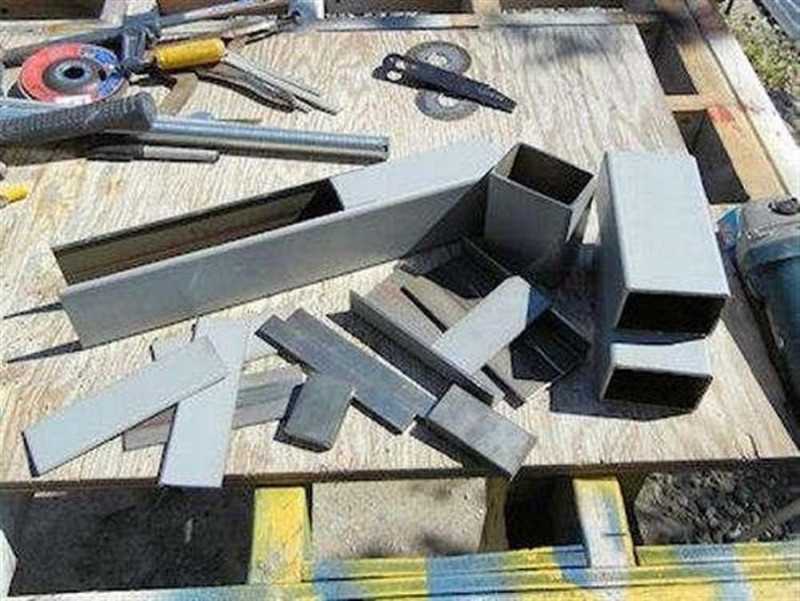

Из профильной трубы вырезаются заготовки для основных элементов тисков:

К основанию крепится пара гаек, по которым будет двигаться прижимной винт:

Из металлических заготовок свариваются губки тисков:

Неподвижная губка крепится к столешнице, подвижная губка ограничивается резьбовой шпилькой:

Все элементы тисков красятся и крепятся каленные планки:

Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html

Читать полностью (ссылка)

Изготовление

Крепление обшивки к каркасу

Размеры гаража для хранения одного автомобиля составляют 3,3 на 5,5 (или 6) метров. При этом, если вы планируете провести утепление (например, минеральной ватой), каждый из указанных размеров стоит увеличить сантиметров на 15-20.

Каркас можно сварить из металлического уголка большого сечения – это позволит сделать конструкцию жесткой и прочной. Все работы выполняются сразу по месту установки.

Процесс сборки каркаса состоит из следующих этапов:

1. Первой сваривается нижняя рама (не забудьте приварить ее к выступающим из бетона стержням по углам конструкции так, чтобы выпуски арматуры оказались внутри конструкции).
2. Затем привариваются вертикальные угловые стойки.
3. В передней части устанавливаются и закрепляются две боковых стойки для ворот.
4. Все зафиксированные стойки в верхней части соединяются между собой верхней рамой.
5. После этого необходимо выполнить несущие элементы крыши, при этом:

• при односкатной крыше стойки фасадной стороны должны быть выше других (уклон кровли будет к задней стенке);
• при двускатной крыше придется также сварить треугольные стропильные конструкции и приварить их к верхней раме.

Промежуточные стойки вдоль всех стен привариваются с равным шагом для усиления прочности и жесткости всей конструкции. При этом шаг стойки зависит от ширины металлического листа, который будет к ней привариваться в качестве части стены.

Если листы будут закрепляться внахлест, то расстояние между стойками должно быть на 4-5 см меньше ширины листа.

Создание каркаса

К готовому каркасу приваривается или прикрепляется с помощью болтов и гаек внешняя обшивка. Ее можно выполнять из штампованных листов оцинкованной или неоцинкованной стали, а также из профнастила. Во всех случаях толщина металла должна быть не менее 1,2 мм.

На кровле листы начинают крепить от свесов к коньку, соблюдая нахлест верхних листов на нижние в 15 см.

Приваривание ворот

Ворота для гаража можно выбрать любые, но наиболее популярными остаются распашные. Их тоже можно сварить прямо на месте установки по аналогичной схеме: сначала сваривают каркас полотен, затем к нему приваривают металлическую обшивку.

Утепление гаража

Если металлический гараж не утеплить, то при изменении погодных условий на его стенках может начать появляться конденсат. Самый простой вариант утепления – это использование пенополистирольных плит. Их можно просто приклеить изнутри к обшивке между каркасными стойками.

У пенополистирола (пенопласта) есть большой недостаток: он горит. А гараж, помещение пожароопасное (там и канистры с бензином стоят, и машина с полным бензобаком, и всякие другие горючие автомобильные жидкости).

Лучше использовать в качестве утеплителя негорючие теплоизоляционные материалы (например, мин.вату в виде жестких матов), закрыв ее с внутренней стороны помещения любым листовым материалом (OSB, ДСП, МДФ и т.п.).

Крыша гаража

Металлический гараж изнутри

Гараж на две машины

Проектные размеры конструкции

Приведенные ниже чертежи помогут вам определиться с размерами гаража, конфигурацией крыши и видом ворот:

Схема видов ворот

Размеры гаража из профнастила

Расчет размера двери

Расположение машины в гараже

Проект гаража из профнастила

Каркас с размерами

Каркас гаража

Чертеж с размерами

Чертеж гаража-ракушки

Чертеж гаража на две машины

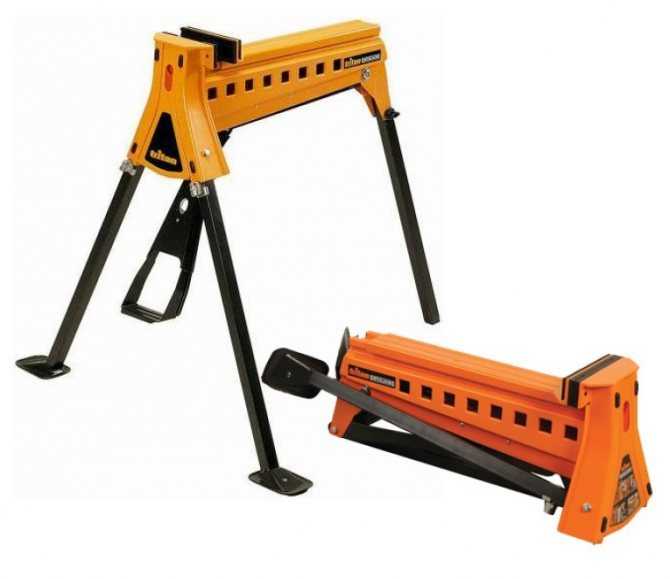

Раскладные мобильные (переносные) верстаки:

Как это ни удивительно большинство промышленно производимых верстаков были сделаны на основе образцов лучших Мастеров-самодельщиков. На данный момент их разнообразие дает самые широкие возможности как домашнему умельцу, так и Мастеру, работающему на объекте. Верстак wolfcraft master 200

Или к примеру, многофункциональный стол Wolfcraft Master 700:

Walko пошли еще дальше и оснастили свой вестак — рабочий стол еще большими возможностями трансформаций:

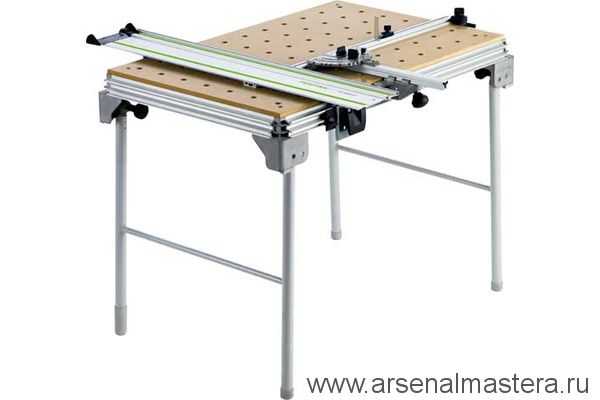

Одним из лучших на наш взгляд решений мобильного и при этом полноценного столярного верстака является рабочий стол Festool MFT-3 ​Его популярность связана с тем, что производитель соединил удобство столярных решений (с креплением упоров и зажимов на столешнице в установочных отверстиях) с решением пришедшим из станочной отрасли, где на алюминиевые профиля с Т-образным пазом устанавливается практически любая оснастка.

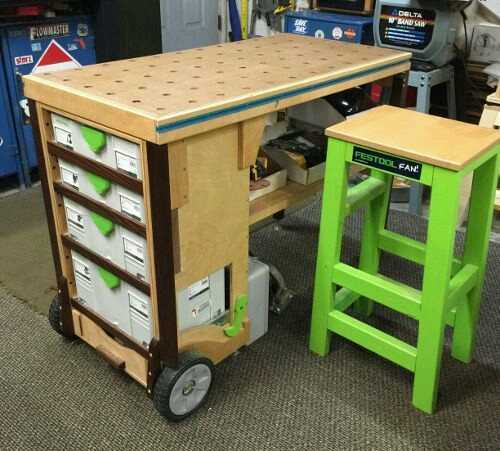

На данный момент существует немало самодельных версий фестуловского стола MFT/3:

И тут FESTOOL не стал исключением и повторил удачное решение, но конечно же с расширенными возможностями — Мобильный верстак FESTOOL MW 1000 в комплекте со столом TSB/1-MW 1000 :

Удачным решением для реализации идеи многофункционального самодельного верстака является использование универсальных станочных алюминиевых профилей (к примеру на базе профилей рельс Kreg):

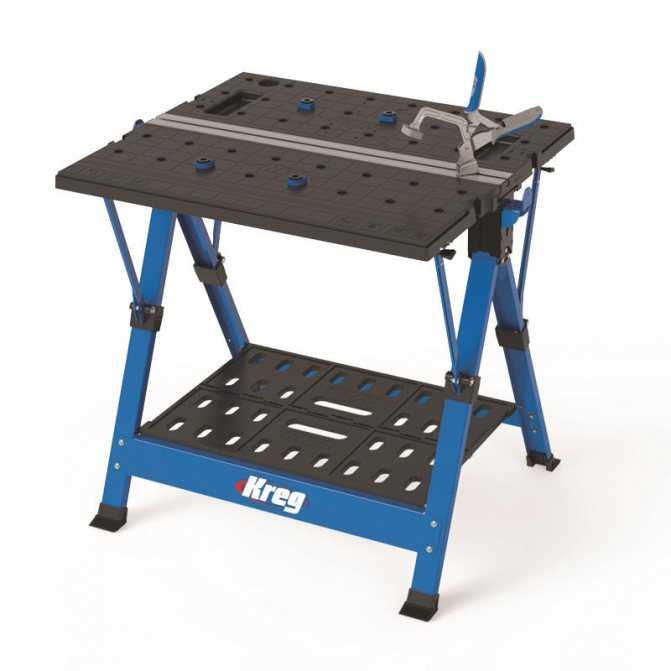

Представляем также Мобильный Рабочий Центр KREG – это:

• верстак;
• козлы;
• монтажный стол, интегрированные по принципу «все в одном»

Конструкция и тип крепления тисков

Слесарный станок может быть предназначен для крепления на верстаке или столе. С этой целью используют специальные болты. В таком случае получается цельнометаллическая конструкция тисков. Фото наглядно это демонстрируют.

Слесарные тиски предназначены для крепления стационарно на верстаке или на столе при помощи специального болта.

Можно также выбрать вариант стационарного либо поворотного типа, что даст возможность обрабатывать детали с вариантом смены угла. В таком случае ширина губок будет колебаться в диапазоне от 45 до 200 мм с возможностью отхода губки на 140 мм. Преимущества такого оборудования – износоустойчивость губок, а также прочная наковальня, легкость и малогабаритность изделия. Если речь идет о поворотной модели, следует отметить, что ее можно поворачивать на 360 градусов. Не стоит забывать и о некоторых недостатках:

• во время эксплуатация губки тисков требуют постоянного выравнивания положения;
• шайбы на тисках отличаются наличием стопорных шайб, которые быстро изнашиваются;
• затрудняется зажатие длинных заготовок;
• в устройстве имеется люфт.

Слесарные тиски делятся на параллельные и столовые. В первом варианте губка смещается благодаря вращению винта для тисков, которое происходит параллельно стационарной основе.

Стоимость тисков промышленного производства с полной комплектацией довольно высокая, поэтому лучше изготовить их самостоятельно, тем более если есть минимальные знания и навыки, а также необходимые материалы под рукой.

Станочные тиски обеспечивают прочную фиксацию, что очень важно при обработке металлических деталей

Место установки

При выборе места для верстака следует учитывать несколько нюансов, которые могут облегчить процесс монтажа.

• Выбирать нужно ту часть гаража, которая очень хорошо освещается и имеет доступ к розеткам. Лучше всего, если естественное освещение будет падать либо прямо, либо с левой стороны.
• Длина рабочей поверхности должна быть такой, чтобы без проблем могли размещаться крупные детали.
• Ширина не должна превышать 60 сантиметров — чтобы без труда дотянуться до противоположной стороны столешницы.
• Высота стойки должна быть такой, чтоб за верстаком было максимально удобно работать.
• Верстак должен располагаться таким образом, чтобы не препятствовать въезду машины в гараж и обеспечивать свободное открытие двери.
• Проектировать размещение оборудования необходимо так, чтобы на нём можно было спокойно работать, не выгоняя при этом авто из гаража.

Требования к верстаку в гараже: размеры конструкции

Чтобы не упустить из виду ничего важного, обязательно нужно составить предварительный план по изготовлению и сборке верстака своими руками, чертеж с размерами является одним из основных его пунктов. При этом учитывается площадь гаража и величина транспортного средства

В среднем длина верстака для гаража должна составлять около 1,5-2 м

Длина стола зависит от количества свободного места в гараже, а также от предполагаемых видов работ. В среднем этот показатель составляет около 1,5-2 м. Подбирая ширину для будущего верстака, нужно учитывать характер размещения инструментов и других объектов вокруг стола. К полкам на стене необходимо обеспечить свободный доступ. По этой причине нежелательно делать столешницу шириной более 60 см, иначе нельзя будет дотянуться рукой до необходимых инструментов. Если же верстак будет располагаться в центре помещения, то ширину его рабочей поверхности можно увеличить.

Высоту слесарного верстака подбирают в индивидуальном порядке. Параметры рабочего стола существенно отличаются от размеров обеденного. Они рассчитываются с учетом роста мастера, а также позы, в которой он привык работать. Стандартный показатель составляет 80 см. Однако работать за таким столом в стоячем положении будет неудобно. Чтобы спина не уставала, рекомендуется увеличить высоту до 100 см.

Существует действенный способ, позволяющий точно определить оптимальную высоту верстака. Для этого нужно принять позу, при которой будет комфортно опираться локтями на стол стоя. Останется только измерить расстояние от локтей до пола.

Стандартная высота стола в гараже составляет 80 см

С одной стороны верстака устанавливается электроинструмент. Этот край столешницы должен выступать за пределы каркаса примерно на 20-30 см. Если рабочая поверхность выполнена из древесины, ее следует защитить с помощью металлического листа. Лучше всего подойдет для этих целей нержавеющая сталь толщиной 1,5-2 мм. Хотя обычный стальной лист толщиной 1,5 мм обойдется дешевле.

Виды верстаков для гаража

Подобное приспособление для гаража необходимо для выполнения разных функций:

1. Рабочая поверхность используется для различных манипуляций с металлом, древесиной и другими видами материалов.
2. В ящиках и шкафчиках можно разместить инструменты и расходные материалы.
3. Если оборудование слесарного типа, оно подойдет для работы с крупногабаритными металлическими изделиями.

Верстаки для гаража подразделяются на такие виды:

• столярные;
• слесарные.

Главным отличием являются материалы, которые используются при изготовлении конструкции. Также отличаются и операции, производимые на этих верстаках.

В качестве основы для столярного верстака применяется металлический или деревянный каркас. Его конструкция может быть прямой или угловой. Столешница изготавливается только из древесины. На верстаках такого типа не рекомендуется обрабатывать металлические детали, так как стружка может повредить рабочую поверхность.

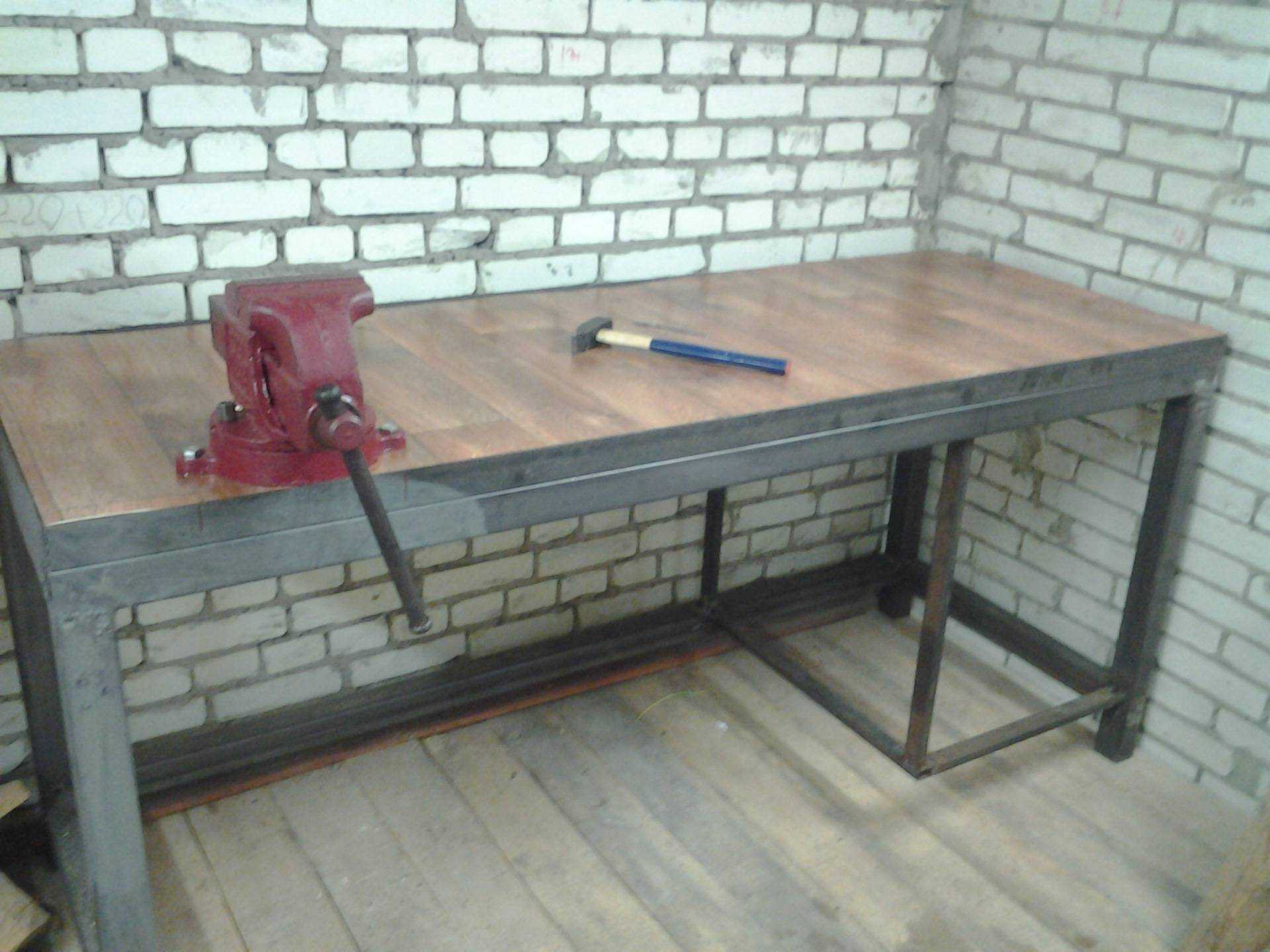

Слесарный верстак имеет металлическую поверхность, поэтому его можно считать универсальным. На нем можно обрабатывать и дерево, и металл. Столешница из металла подходит для выполнения различных видов работ, например, резки, заточки, шлифовки и т. д.

Сборка каркаса

Сборка конструкции слесарного верстака не вызывает сложностей, если иметь навык работы со сварочным аппаратом. Благодаря заготовленным деталям все становится просто и понятно. Лучшим решением будет использование полуавтомата, а не дуговой сварки. В этом случае материал прогревается до требуемой температуры и не прогорает от электрода. Швы получаются аккуратными и прочными.

Первым делом понадобиться изготовить прямоугольную основу для конструкции слесарного верстака. Для этого потребуется две заготовки, длина которых равна глубине стола, и две заготовки, длина которых равна ширине верстака. Торцы срезаются болгаркой под угол в 45 градусов, чтобы обеспечить идеальный узел примыкания. Заготовки верстака выкладываются на ровную горизонтальную поверхность. Первоначально их необходимо зафиксировать небольшими прихватками и подровнять, если это необходимо. Далее выполняется наложение полного шва на конструкцию. При этом потребуется сделать провар и с другой стороны.

Следующим шагом является установка четырех стоек слесарного верстака. Они привариваются к подготовленной раме. Их необходимо расположить вертикально. После этого выполняется нижняя обвязка по трем сторонам. На этом же этапе привариваются вертикальные стойки под стенд для инструмента, который будет находиться над слесарным верстаком. Следующим шагом выполняется монтаж рам для ящиков и полочек, как видно на фото выше. При этом между ними закрепляется дополнительная перекладина, но приваривается она со смещением к середине, чтобы было удобно стоять за слесарным верстаком.
