17.1. Назначение авр
Высокую степень надежности электроснабжения потребителей обеспечивают схемы питания одновременно от двух и более источников питания (линий, трансформаторов), поскольку аварийное отключение одного из них не приводит к нарушению питания потребителей. Несмотря на эти очевидные преимущества многостороннего питания потребителей, большое количество п/ст, имеющих два и более источников питания, работают по схеме одностороннего питания. Одностороннее питание имеют также секции шин собственных нужд (СН). Применение такой менее надежной, но более простой схемы электроснабжения во многих случаях оказывается целесообразным для снижения токов КЗ, уменьшения потерь электроэнергии в питающих трансформаторах, упрощения РЗ, создания необходимого режима по напряжению, перетокам мощности и т.п. При развитии электрической сети одностороннее питание часто является единственно возможным решением, так как ранее установленное оборудование и РЗ не позволяют осуществить параллельную работу источников питания. Используются две основные схемы одностороннего питания потребителей при наличии двух или более источников.
В первой схеме один источник включен и питает потребителей, а второй отключен и находится в резерве. Соответственно этому первый источник называется рабочим, а второй резервным (рис. 6.1, а). Во второй схеме все источники включены, но работают раздельно на выделенных потребителей. Деление осуществляется на одном из выключателей (рис. 6.1, в).
Недостатком одностороннего питания является то, что аварийное отключение рабочего источника приводит к прекращению питания потребителей, т.е. к аварии. Этот недостаток может быть устранен быстрым автоматическим включением резервного источника или включением выключателя, на котором осуществлено деление сети. Для выполнения этой операции широко используются специальные автоматические устройства, получившие наименование автоматов включения резерва (АВР). При наличии АВР время перерыва питания потребителей в большинстве случаев определяется лишь временем включения выключателей резервного источника и составляет 0,3–0,8 с.
Рис. 6.1.

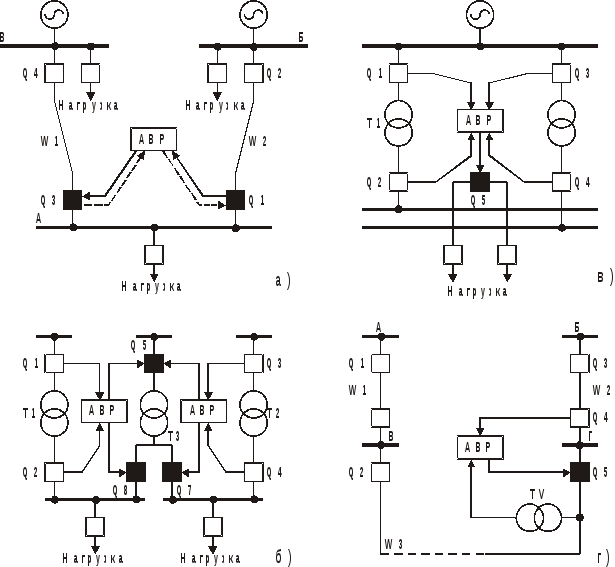

Рассмотрим принцип использования АВР на примере схем, приведенных на рис. 6.1.
а) Питание п/ст А осуществляется по рабочей линии w1 от п/ст Б. Вторая линия w2, приходящая от п/ст В, является резервной и находится под напряжением (выключатель Q3 нормально отключен). При отключении линии w1автоматически от АВР включается выключатель Q3 линии w2, чем вновь подается питание потребителем п/ст А. Схемы АВР могут иметь одностороннее или двустороннее действие. При одностороннем АВР линия w1 всегда должна быть рабочей, а линия w2 – всегда резервной. При двустороннем АВР любая из этих линий может быть рабочей и резервной.
б) Питание электродвигателей и других потребителей СН каждого агрегата э/ст осуществляется обычно от отдельных рабочих трансформаторов (Т1 и Т2). При отключении рабочего трансформатора автоматически от АВР включается выключатель Q5 и один из выключателей Q6 (при отключении Т1) или Q7 (при отключении Т2) – резервного трансформатора Т3.
в) Трансформаторы Т1 и Т2 являются рабочими, но параллельно работать не могут и поэтому со стороны низшего напряжения включены на разные системы шин. Шиносоединительный выключатель Q5 нормально отключен. При аварийном отключении любого из рабочих трансформаторов автоматически от АВР включается выключатель Q5, подключая нагрузку шин, потерявших питание, к оставшемуся в работе трансформатору. Каждый трансформатор в рассматриваемом случае должен иметь мощность, достаточную для питания всей нагрузки п/ст. В случае, если мощность одного трансформатора недостаточна для питания всей нагрузки п/ст, при действии АВР должны приниматься меры для отключения части наименее ответственной нагрузки.
г) П/ст В и Г нормально питаются радиально от п/ст А и Б соответственно. Линия w3 находится под напряжением со стороны п/ст В, а выключатель Q5 нормально отключен. При аварийном отключении линии w2 устройство АВР, установленное на п/ст Г, включает выключатель Q5, чем питание п/ст Г переводится на п/ст В по линии w3. При отключении линии w1 п/ст В и вместе с ней линия w3 остаются без напряжения. Исчезновение напряжения на трансформаторе напряжения TV также приводит в действие устройство АВР на п/ст Г, которое включением выключателя Q5 подает напряжение на п/ст В от п/ст Г.
Опыт эксплуатации показывает, что АВР является весьма эффективным средством повышения надежности электроснабжения. Успешность действия АВР составляет 90–95%. Простота схем и высокая эффективность обусловили широкое применение АВР на э/ст и в электрических сетях.
Ручное подключение
Для реализации этого метода достаточно обычного перекидного рубильника на нужное количество полюсов и резервного генератора, подходящих мощности и напряжения.

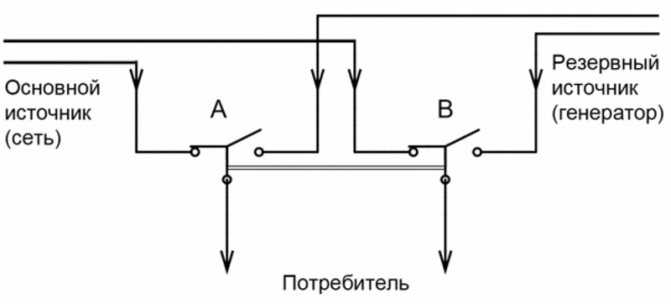

Схема подключения генератора к сети дома через перекидной рубильник
Для того чтобы запитать дом от резервного источника, здесь достаточно лишь повернуть ручку рубильника, на оси которой находятся переключатели А и В. При этом ножи устройства сначала отключат потребителя от основного источника (сети), и лишь затем подключат его к резервному (генератору). В схеме необходимо коммутировать однофазную цепь, рубильник имеет два переключателя или, как принято говорить, полюса. Но существуют и многополюсные приборы, коммутирующие трехфазные линии.
Трехполюсные перекидные рубильник (слева) и переключатели
Первым на рисунке приведен двухпозиционный рубильник, два последних — переключатели, имеющие по три позиции. Рубильник позволяет подключить нагрузку либо к сети, либо к резервному источнику. Третьего не дано. Трехпозиционные приборы имеют третье (промежуточное) положение, в котором нагрузка уже отключена от сети, но еще не подключена к генератору.
В это время двигатели электроприборов сгорят. Будь в вашем распоряжении трехпозиционный переключатель, вы бы смогли сначала просто отключить дом от сети, потом спокойно запустить генератор, вывести его на режим, а уж затем переключиться к резервному электропитанию.
Читать также: Как разрезать зеркало в домашних условиях видео

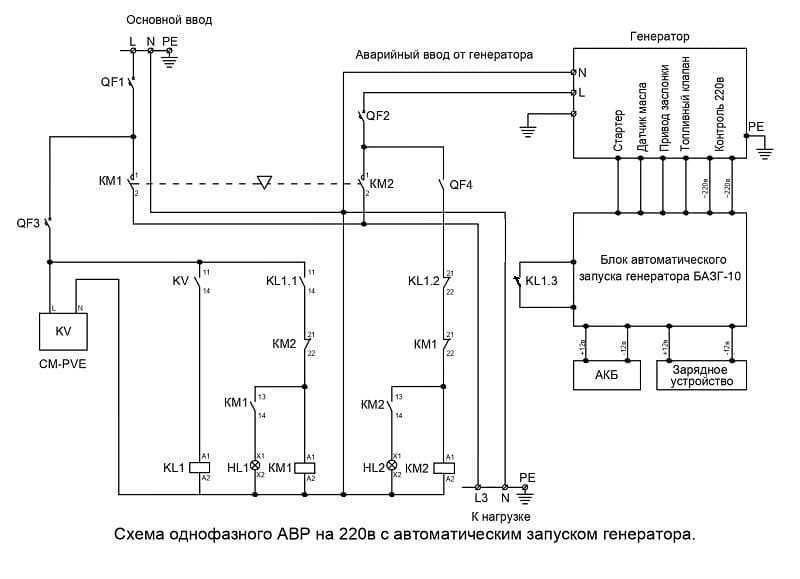

Схема АВР на двух магнитных пускателях
При сборке схемы автоматического ввода резерва можно выбрать три варианта. Два более простых и один посложнее. Рассмотрим каждый из вариантов схемы поподробнее.
Простейшая схема АВР для двух однофазных вводов собирается всего лишь на одном магнитном пускателе. Для этого понадобится контактор с двумя парами контактов:
нормально разомкнутым
нормально замкнутым

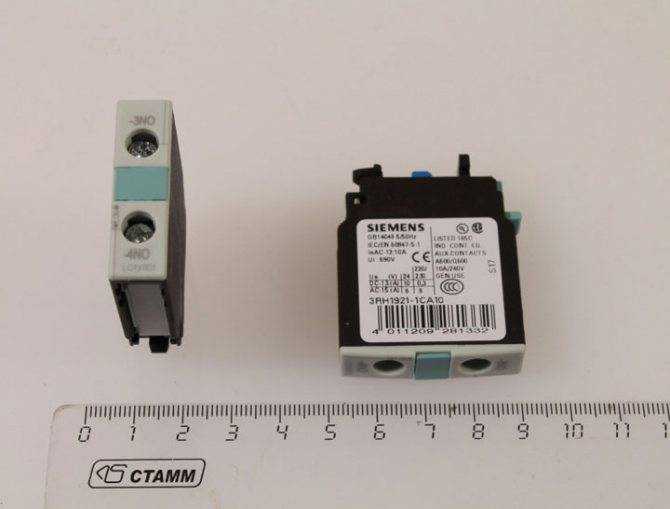

Если таковых в вашем контакторе не оказалось, можно использовать специальную приставку.
Только учтите, что контакты у большинства из них не рассчитаны на большие токи. А если вы решите подключать через АВР нагрузку всего дома, то уж точно не стоит этого делать, используя блок контакты расположенные по бокам стандартных пускателей.

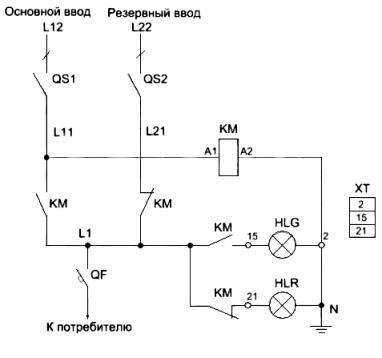

Вот самая простая схема АВР:
Катушка магнитного пускателя подключается на один из вводов. В нормальном режиме напряжение поступает на катушку, она замыкает контакт КМ1-1, а контакт КМ1-2 размыкается.
SF1 и SF2 в схеме – это однополюсные автоматические выключатели.
Напряжение через контактор поступает к потребителю. Дополнительно в схеме могут быть подключены сигнальные лампы. Они визуально будут показывать какой из вводов в данный момент подключен. Немного измененная схемка с лампочками:
Если напряжение на первом вводе исчезло, контактор отпадает. Его контакты КМ1-1 размыкаются, а КМ2-1 замыкаются. Напряжение начинает поступать к потребителю с ввода №2.
Если вам в нормальном режиме просто нужно проверить работоспособность схемы, то выключите автомат SF1 и смотрите как реагирует сборка. Все ли работает исправно.
Самое главное здесь изначально проконтролировать на какой ток рассчитаны эти самые нормально замкнутые и разомкнутые контакты.
При этом обратите внимание, что эту простейшую схему можно собрать двумя способами:
без разрыва ноля
с разрывом нулевого провода
Без разрыва можно применять в том случае, если у вас есть две независимые линии эл.передач или кабельных ввода, от которых вы собственно и подключаете весь дом. А вот когда резервной линией является какой-то автономный источник энергии – ИБП или генератор, то здесь придется разрывать как фазу, так и ноль.
Естественно, что все контакторы подключаются после счетчика kWh. QF – это модульные автоматы в щитке дома.
Если у вас второй источник питания подает напряжение не автоматически, например бензиновый генератор без пусковой аппаратуры. Который нужно сначала вручную завести, прогреть и только потом переключиться, то схемку можно немного изменить, добавив туда одну единственную кнопку.
За счет нее не будет происходить автоматического переключения. Вы сами выберите для этого нужный момент, нажав ее когда потребуется. Монтируется эта кнопка SB1 параллельно катушке контактора.
Когда у вас напряжение на основном вводе не исчезает на долго, а периодически пропадает и появляется (причины могут быть разными), в этом случае не желательны постоянные переключения контакторов туда-обратно. Здесь целесообразно использовать специальную приставку к контактору типа ПВИ-12 с задержкой времени.
Трехфазная схема практически аналогична однофазной.
Только особо следите за правильной фазировкой АВС. Она должна совпадать на вводе-1 с вводом-2. Иначе 3-х фазные двигатели после переключения будут крутиться в обратную сторону.
Вторая схема немного посложнее. В ней используется уже два магнитных пускателя.
Допустим, у вас есть два трехфазных ввода и один потребитель. В схеме применены магнитные пускатели с 4-мя контактами:
3 нормально разомкнутые
1 нормально замкнутый КМ1
Катушка пускателя КМ1 подключается через фазу L3 от первого ввода и через нормально замкнутый контакт КМ2. Таким образом, когда вы подаете питание на ввод №1, катушка первого пускателя замыкается и вся нагрузка подключается к источнику напряжения №1.

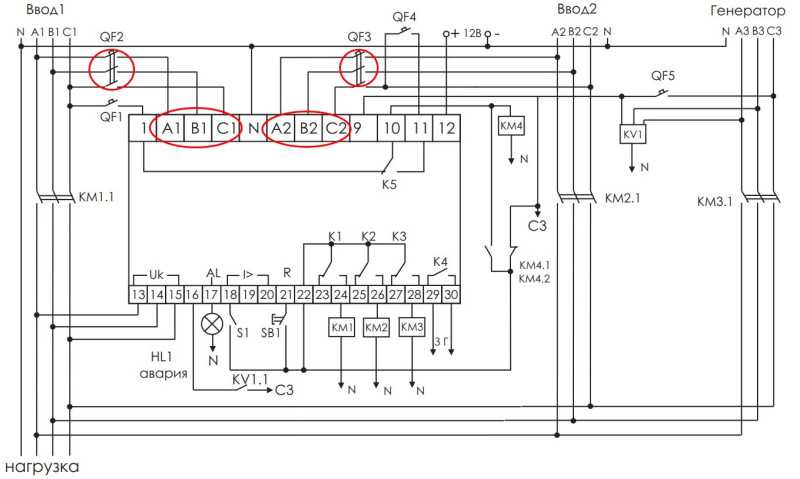

Ввод №1 и ввод №2 исправны
Первый ввод является основным, второй – резервным. Устройство посредством контактов А1,В1,С1 через защитный автомат QF2 следит за напряжением на вводе-1.
То же самое происходит по вводу-2, через контакты А2,В2,С2.
Так как на всех этих контактах все в норме, AVR-02 должен подать напряжение на катушку КМ. Как это происходит?
Контакт 1 и 11 формируют сигнал управления посредством реле К5. Данное реле К5, если уровень напряжения нормален на обоих вводах, должно включить ввод№1.
То есть находится в том положении, как на изначальной схеме. Напряжение через него попадает на 10 контакт и идет до катушки КМ4. Это промежуточное реле. Его контакты обозначены КМ4.1 и КМ4.2
Реле срабатывает, замыкая свои контакты и напряжение через них попадает на 22-й контакт. Далее AVR включает реле К1. Через него и контакт №24 фаза достигает катушки включения КМ1. При этом другие реле К2,К3,К4 остаются разомкнутыми.
Отличительные особенности АВР-1/1.
— Встроенное АВР. — Контроль напряжение однофазной сети по обоим вводам (повышение/понижение/обрыв). — Контроль залипания контактов выходных реле. — Автоматический запуск и остановка бензинового генератора. — Коммутацию нагрузки по сетям (основная-резевная). — Режим задержки подключения нагрузки «ЛЕТО/ЗИМА». — Тестовый запуск генератора без подключения к нагрузке (автоматический/ручной). — Режим экономии горючего «ЭКО» (работа-пауза) — Режим управления заслонки карбюратора (IC6000 / NO_IC6000) — Выходы дистанционных кнопок управления режимами. — Управление стартером, воздушной заслонкой, глушением ГУ.
На передней панели расположены 6 светодиодных индикаторов рабочего состояния устройства, АВР и генератора и кнопка «сброс» ошибок.

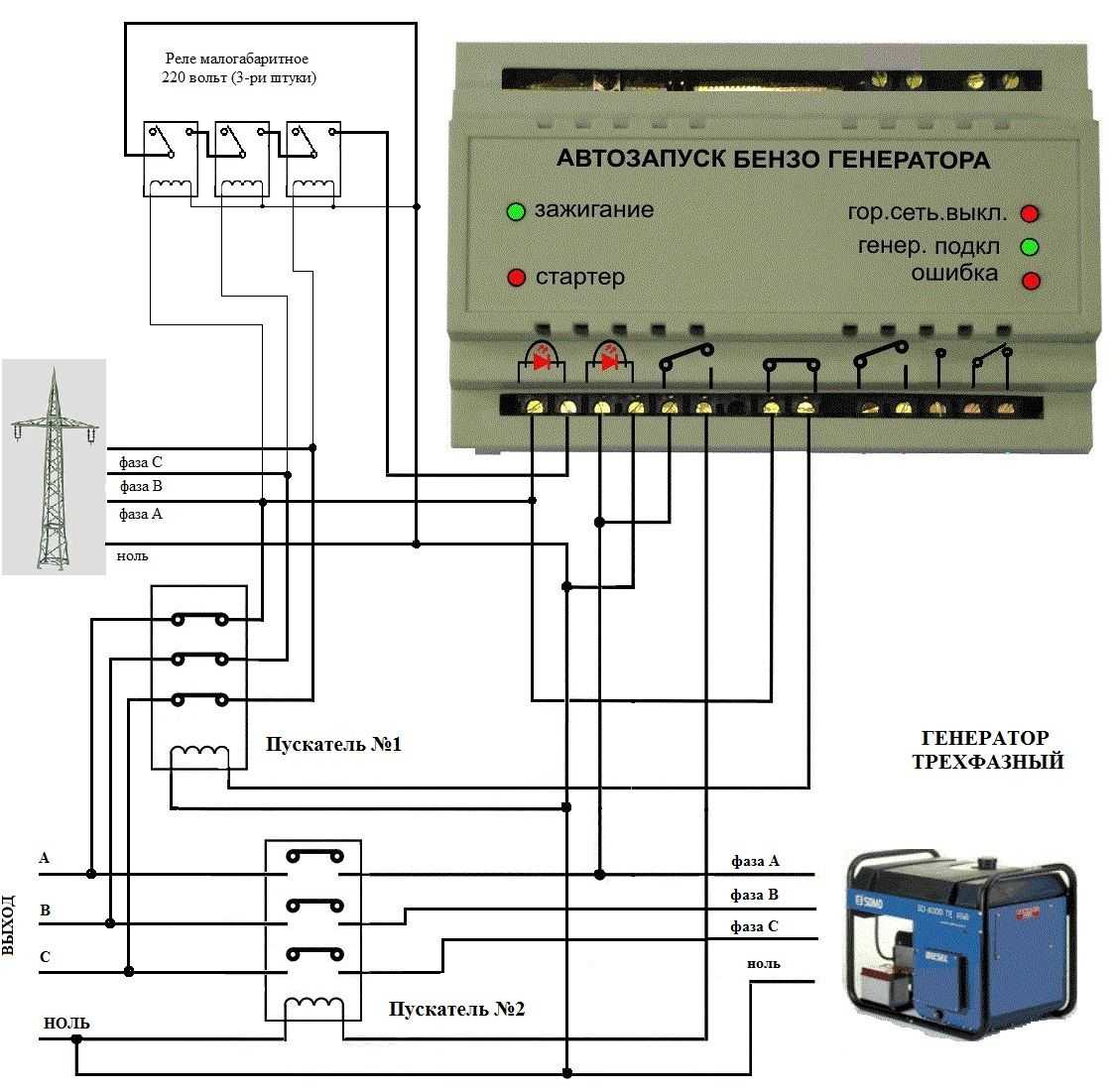

Подготовка к работе АВР генератора.
Подключаем АВР-1/1, далее АВР для генератора, согласно схемы подключения, размещенной в низу страницы. N — нейтраль (общая для основного и резервного вводов). Питание блока АВР осуществляется от аккумулятора генератора DC=12V. Если нагрузка на контакты, встроенных реле АВР генератора, будет превосходить допустимые паспортные пределы, необходимо, для коммутации нагрузки между вводами, установить два контактора или магнитных пускателя (К1/К2), требуемой мощности. Для управления приводом заслонки карбюратора резервного генератора, достаточно будет смонтировать устройство на базе электропривода замков автомобильных дверей, или аналогичного устройства, типа мотор-редуктора, у которого перемещение привода заслонки из одного крайнего положения в другое, будет занимать не более 1 сек. После подачи сетевого напряжения по 1-му вводу (сеть) на контакты 1-2 блока управления АВР, необходимо проконтролировать состояние устройства по светодиодным индикаторам. Если напряжение питающей сети в норме контакты 5-6 (контактор К1-сеть) будут замкнуты, включен зеленый светодиод «Сеть», нагрузка подключена к основной сети по 1-му вводу.
Если изобразить принцип работы модуля АВР-1/1 ввиде упрощенной схемы, то она будет иметь следующий вид.
Описание работы АВР-1/1.
Каждые 10 суток, с момента последнего запуска резервного генератора, микропроцессор АВР будет производить тестовый автозапуск генератора, без отключения/подключения нагрузки. После 50 секунд работы генератора, в тестовом режиме, автоматика АВР заглушит его на последующие 10 дней или до возникновения аварии на вводе сети.
Все режимы работы АВР генератора сопровождаются включением соответствующих светодиодов:
Мигает-Напряжение генератора в норме. Реле выключено. Горит-Напряжение генератора в норме. Реле включено.
На сегодняшний день генератор для дома является необходимым приобретением. Иногда даже если вы являетесь владельцем этого устройства, то все равно можете оказаться без света. Автоматический запуск генератора поможет избежать этих проблем. Если у вас нет этой системы, тогда вы можете столкнуться с проблемами:
— Замерзшей системой отопления.
— Электроприборами, которые не работают.
В последнее время отключение электричества это непредвиденная ситуация. Для того чтобы питание осуществлялось не от сети, а от дополнительного источника вам потребуется выполнить его подключение. Провести запуск генератора можно следующими способами:
- В ручном режиме. В этом случае вам нужно самостоятельно подойти к генератору и включить его.
- В автоматическом режиме. С помощью этого способа вы сможете избежать всех проблем. Устройство будет включаться самостоятельно. Эти устройства имеют специальный блок автоматического ввода резерва.
Встроенная система автоматического запуска генератора позволяет получить легкость и удобство в его управлении. Этот вид генераторов давно завоевал признание людей. С их помощью вы сможете значительно продлить жизнеспособность вашей бытовой техники. В этой статье вы найдете информацию о том, как установить автоматический запуск на генератор своими руками. При необходимости можете прочесть, как подключить тепловентилятор.
Возможности электрогенератора и характеристики
Портативный электрогенератор для квартиры и отдыха на природе
Генератор с автозапуском при отключении электричества нормально включается лишь при наличии блока ATS, при своей работе не нуждающегося во вмешательстве человека. Эти изделия представлены на рынке различными моделями, отличающимися своими характеристиками, среди которых выделяются:
- возможность автоматического включения при ухудшении качества электрического питания;
- высокая скорость переключения на АВР;
- автоматическое возвращение к безаварийному режиму работы (отключение при восстановлении сети).
При выборе конкретной модели устройства с заявленными параметрами исходят из потребностей отдельного пользователя. В бытовых условиях отсутствие этих возможностей обычно не влечет за собой тяжелых последствий. Но на производствах с непрерывным циклом и в ряде случаев, связанных с опасностью для жизни людей (в операционных медучреждений, например) эти факторы имеют решающее значение. Сложность использования этих устройств в домашних условиях объясняется также их высокой стоимостью.
Схема АВР с реле контроля напряжения
Схема АВР на 2 пускателя Вторая схема немного посложнее.
В данной схеме катушка реле питается от основного ввода, и в нормальном режиме его сердечник притянут, левый по схеме контакт К1 замкнут, правый разомкнут. В состав устройства ввода резервного напряжения, как правило, входит некоторое количество реле. Так как оба ввода в работе, отпадает необходимость следить за готовностью резервной линии к принятию нагрузки.
Схема работает аналогично. Схема АВР Как видно, предложенная схема АВР отличается простотой: для ее сборки потребуется всего два магнитных пускателя, значение номинального тока величина которых должна превышать токи нагрузки.
Основным источником служит линия подстанции, а резервным — другая линия, получающая питание от другой электростанции, либо от автономного источника питания, например от промышленного генератора на жидком топливе или от батареи аккумуляторов, как это часто бывает в частных домах. Так решается задача определения напряжения в основной линии. Это один из самых надежных способов создать бесперебойную подачу электричества. При пропадании напряжения на главном вводе К1.
Схема АВР с реле контроля фаз.
Комментарии к статье: 2 Простые схемы АВР на контакторах Электроснабжение любого объекта должно быть бесперебойным, но внезапные отключения электроэнергии, к сожалению, не исключены. Она состоит из двух однополюсных автоматических выключателей, одного контактора и одного двухполюсного автоматического выключателя.
Задачу можно было бы считать решенной, но пуск мотора на углеводородном топливе состоит из нескольких этапов. АВР на одном контакторе Для однофазной домашней сети подойдет схема автоматического ввода резерва, выполненная на одном контакторе. В нашем случае это реле. Причем генератор должен запускаться автоматически.
Таким образом, питание потребителя будет включено от резервного ввода через замкнувшиеся силовые контакты магнитного пускателя КМ2. В случае, когда напряжение идет на ввод 1, а на нём происходит аварийная ситуация, нагрузка переходит на ввод 2. Принципы их построения одинаковы как для потребителей электроэнергии I, так и II категории. Данные аппараты могут устанавливаться в отдельных шкафах. Практически все реле контроля фаз имеют одинаковое устройство: индикация нормального и аварийного состояния сети, измерительная и силовая часть.
В основном, это программируемый контроллер в блоке с выходными реле. Оно необходимо для контроля напряжения 3-х фазной сети правильное чередование фаз и их номинальное значение. АВР, это устройство, являющееся составляющей релейных защит и систем автоматики, и служит для обеспечения бесперебойного питания потребителей электрической энергии.

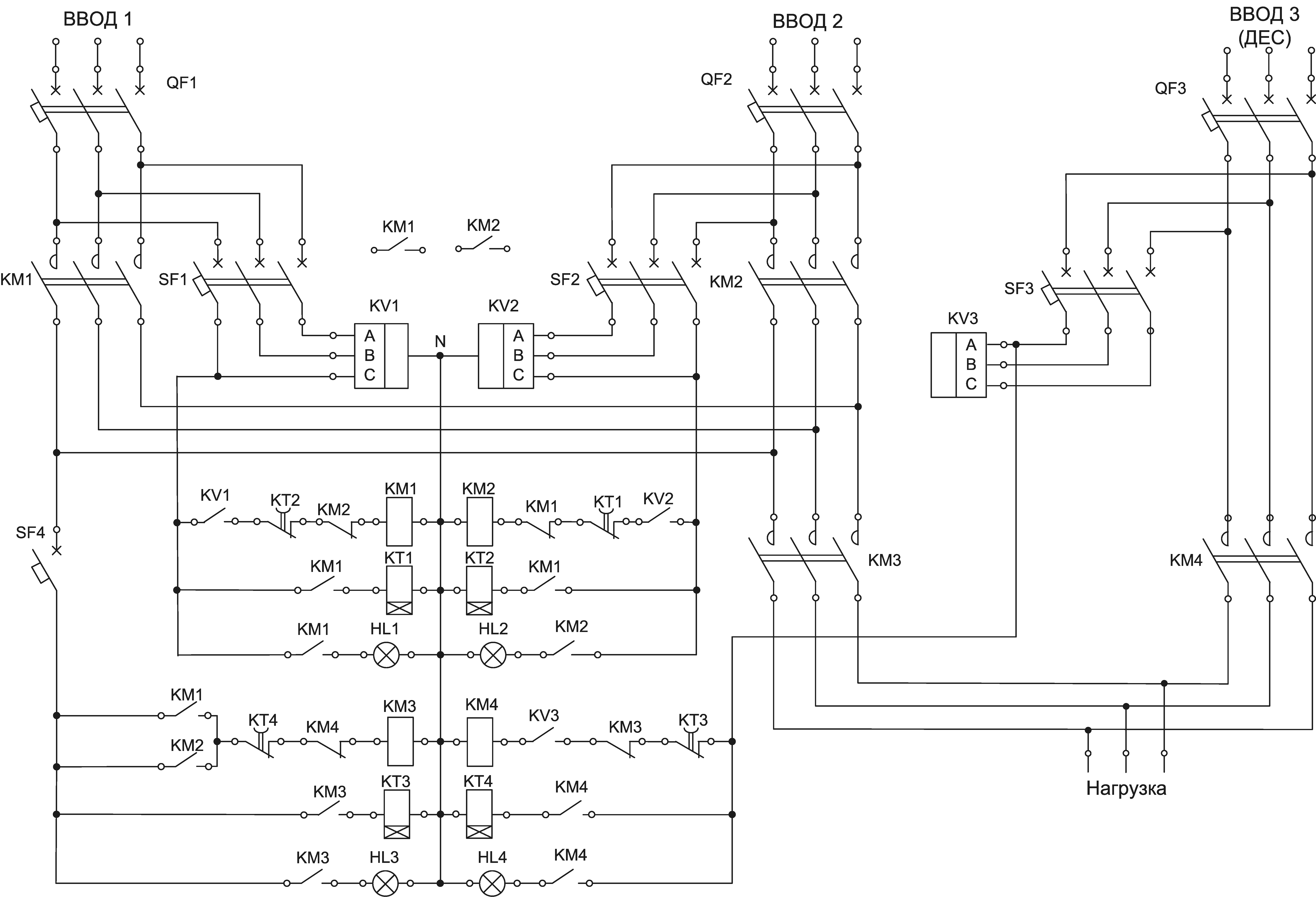

Схемы управления магнитным пускателем
Алгоритм работы схемы АВР
Вводной автомат QF1 питает секцию 1, QF2 питает секцию 2. В нормальном режиме работы каждый из подключенных к АВР потребителей получает питание от своей секции, при этом секционный выключатель находится в выключенном состоянии.
При пропаже питания на первом вводе, второй ввод запитывает, через секционный выключатель, секцию 1 и секцию 2 и соответственно наоборот, при пропаже питания на втором вводе, первый ввод, через секционный выключатель, обеспечивает питание секций 1 и 2.
АВР осуществляет свою работу в автоматическом режиме после подачи питания на программируемое реле согласно заложенному алгоритму, с 5 сек задержкой включения и отключения при пропаже и появления напряжения на одном из вводов и включение и отключение секционного выключателя.
При исчезновении напряжения на вводе 1 контакты реле KSV1 размыкаются, с 5 сек. задержкой подается команда на отключение автоматического выключателя QF1. Через определенный промежуток времени, включается секционный выключатель, при условии что:
- Отключен вводной автомат QF1
- Есть напряжение на вводе 2 (контакты реле KSV2 замкнуты)
- Отсутствует сигнал Блокировка АВР
- Переключатель выбора режимов работы SA1 в положении авто
При срабатывании выдается световая индикация на двери щита QF1 (Ввод1) – выкл. QF2 (Ввод2) – вкл. QF3 (Секционный) – вкл. Если напряжение на вводе 1 появится раньше, чем истечет время задержки 5 сек, то команда на включение секционного выключателя не подается.
При восстановлении питания на первом вводе подается команда, с задержкой, на отключение секционного выключателя QF3. Затем приходит команда на включение вводного автомата первого ввода.
При восстановлении ввода выдается световая индикация на двери щита QF1 (Ввод1) – вкл. QF2 (Ввод2) – вкл. QF3 (Секционный) – выкл.
При исчезновении напряжения на вводе 2 контакты реле KSV2 размыкаются, подается команда на отключение автоматического выключателя QF2. Весь процесс повторяется аналогично первому вводу.
При пропаже напряжения на обоих вводах контроллер отключается.
Блокировка работы АВР происходит при переключении мотор-приводов автоматических выключателей в ручной режим, при отключении QF1, QF2, QF3 по срабатыванию защиты по сигналу от контакта аварийного состояния, при неисправности блока управления АВР. При этом есть возможность перейти в ручной режим управления.
Сброс (квитирование) аварии осуществляется оператором методом отключения и включения питания контроллера, либо кнопкой на лицевой панели шкафа.
Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1
Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках.
Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения
Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим. В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети
Так выглядит одна из моделей реле контроля напряжения
В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети. Так выглядит одна из моделей реле контроля напряжения.
На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку
Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В. Такая ситуация чаще всего возникает из-за ошибки подключения
Число производимых товаров превышает единиц
Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.
Установка коммутирующих устройств на выход реле
Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация
Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1. Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании
Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.
Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.
Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях. Подключение и работа реле контроля фаз ЕЛ-11Е
Алгоритм №2 — ввод №1 неисправен
Напряжение на вводе №1 исчезло. AVR-02 видит, что на А1,В1,С1 напряжения нет, зато на А2,В2,С2 оно есть. Поэтому К5 переключается в позицию №11.
Далее U с ввода-2 поступает через 11 на 10 и потом вся схема повторяется как было рассмотрено ранее.
Только в этом случае происходит замыкание не К1, а К2. И соответственно катушки контактора КМ2.
При этом устройство следит за тем, чтобы напряжение на №13,14,15 отсутствовало. Дабы не получилось встречного включения питания (при залипании контактов и восстановлении эл.снабжения).
Если же напряжение хотя бы на одном из разъемов 13-14-15 есть, то катушка КМ2 никогда не сработает. Это и есть защита от встречного напряжения.
Простая схема АВР на 2 ввода на магнитных пускателях
Если на первом контакте напряжение пропадает, то питание автоматически переключится на второй ввод. Если на первом опять появится нагрузка, то до ее исчезновения на втором вводе ничего не случится. Возврат в изначальное, отключенное состояние обесточенного устройства приведет к срабатыванию разомкнутого контактного элемента. Последний установлен в электроцепи запитки катушки.
При необходимости своими руками собрать схему с секционированием надо определиться с типом сети, в которой она будет использоваться. Сеть может быть однофазной или трехфазной.
Для однофазной сети
Схема для сети с одной фазой может быть построена на одном контакторе. Один из вариантов представлен с разрывающейся фазой и нулевым контактом, а другой — без этого.
На одном контакторе
Посредством SF1, а также контактного элемента КМ 1.1 прохождение фазы осуществляется на ввод переключательного устройства QF1. N — ноль, он не разрывается. При активации схемы система будет подключать его на второй вход QF1. Активация последнего приводит к замыканию контактных элементов, в результате чего подача напряжения с главного входа происходит на потребитель.
При такой нагрузке потребитель сможет использовать электрическое оборудование в доме, позволяющее обеспечить нормальную деятельность. В указанном варианте применение схемы возможно в зданиях, где допускается подключить к подстанции две энергонезависимые линии.
Сергей Сощенко поделился двумя вариантами электросхемы АВР, которые собираются на одном контакторе.
На одном контакторе, с разрывающимися фазой и нулем
При первичной активации схемы по очереди включаются устройства SF1 и SF2. Функционируя в рабочем режиме, нагрузка с главного входа подается на катушку устройства КМ1. Выполняется активация контактора, что приводит к подключению бытовой сети на главных вход посредством включения компонентов КМ 1.1 и КМ 1.2.
Схема на контакторе с разорванной фазой и нулем Аналогичная схема с кнопкой для активации основного ввода
Для активации батареи или другого источника напряжения в электросхему устанавливается промежуточное реле. Его контактные элементы при срабатывании будут запускать пусковое устройство системы питания. Но внедрение реле требуется после анализа конкретной ситуации, их использование не всегда целесообразно.
Для трехфазной сети
Электросхема для трехфазной сети с применением одного контактора практически идентична однофазной. Единственное отличие заключается в том, что в качестве источника напряжения используется трехфазная сеть. Автоматические устройства на главном и запасном входе применяются трехполосные.
В схеме подключения генератора для трехфазной сети важно сделать правильное чередование фаз главного и запасного источников питания. Это связано с тем, что некоторые трехфазные потребители, переключаясь на запасную батарею, могут изменять свое вращение в обратную сторону
Если на фазе А исчезла нагрузка, то из-за расположения КМ на фазе С не произойдет перехода схемы на запасной вход. Все потребители, подключенные к фазе А, будут без нагрузки
Это связано с тем, что некоторые трехфазные потребители, переключаясь на запасную батарею, могут изменять свое вращение в обратную сторону. Если на фазе А исчезла нагрузка, то из-за расположения КМ на фазе С не произойдет перехода схемы на запасной вход. Все потребители, подключенные к фазе А, будут без нагрузки.
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Схема АВР на двух контакторах Надеемся, что эта краткая статья поможет вам собрать и запустить схему автоматического ввода резерва на контакторе, и электроснабжение вашего дома или небольшого предприятия станет бесперебойным. Если же вам что-то непонятно, пишите мне!
Исполнительные аппараты схем ввода резерва
Конечным результатом работы рассматриваемого класса устройств является коммутация электрических цепей, их переключение с основного ввода на резервный. Как было отмечено выше, в электроподстанциях схема АВР может быть реализована как на стороне высшего, так и низшего напряжения. В первом случае ее исполнительными элементами служат штатные высоковольтные выключатели. Во втором случае, к которому относится и переключение нагрузок на генераторный ввод, коммутация осуществляется низковольтными устройствами.
Они могут либо быть в составе оборудования щита (панели) АВР, либо могут быть внешними по отношению к нему и являться частью общей схемы электроснабжения нагрузок. В первом случае возможно использование магнитных пускателей — оно применяется в устройствах резервирования для непромышленных потребителей при мощности их нагрузок до нескольких десятков кВт. При более высоких мощностях применяют АВР на контакторах. Схема принципиальная устройства в обоих случаях одинакова.
Внешними низковольтными устройствами схем ввода резерва являются силовые автоматические выключатели с электромагнитными приводами. Функция собственно АВР-устройства сводится в этом случае к формированию и выдаче на них соответствующих сигналов включения/отключения.
Способы подключения генератора
Ручной
Соответствующие устройства выпускаются в двух исполнениях – перекидной рубильник (старого образца) или реверсивный переключатель (трехходовой). Первый вариант с точки зрения ТБ хуже, так как такая модель нередко искрит, а все токоведущие части оголены. Поэтому обязательно понадобится защитный кожух (короб, ящик или что-то подобное), да и установка рубильника в доме возможна, наверное, лишь в подсобке. Вряд ли он украсит жилое помещение.
А вот переключатель и компактнее, и безопаснее. Его можно закрепить на DIN-рейке и поместить в силовом шкафу, рядом с АВ и УЗО.
Плюс – низкая стоимость изделий и минимум присоединений.
Минус – такое подключение оправдано лишь в случае, если в доме постоянно кто-то находится. Рубильник – это устройство с ручным управлением. Знакомая многим ситуация – все ушли по делам (на работу, учебу), а энергетики отключили свет. Результат – лужи под холодильником, выключенный котел и остывшие батареи. Перечислять можно долго.
Что учесть – данные устройства всегда включаются в сеть до вводных автоматов, но после эл/счетчика.
Как проверить работоспособность схемы:
- Завести и прогреть резервный источник электроснабжения (генератор).
- Произвести переключение.
Автоматический

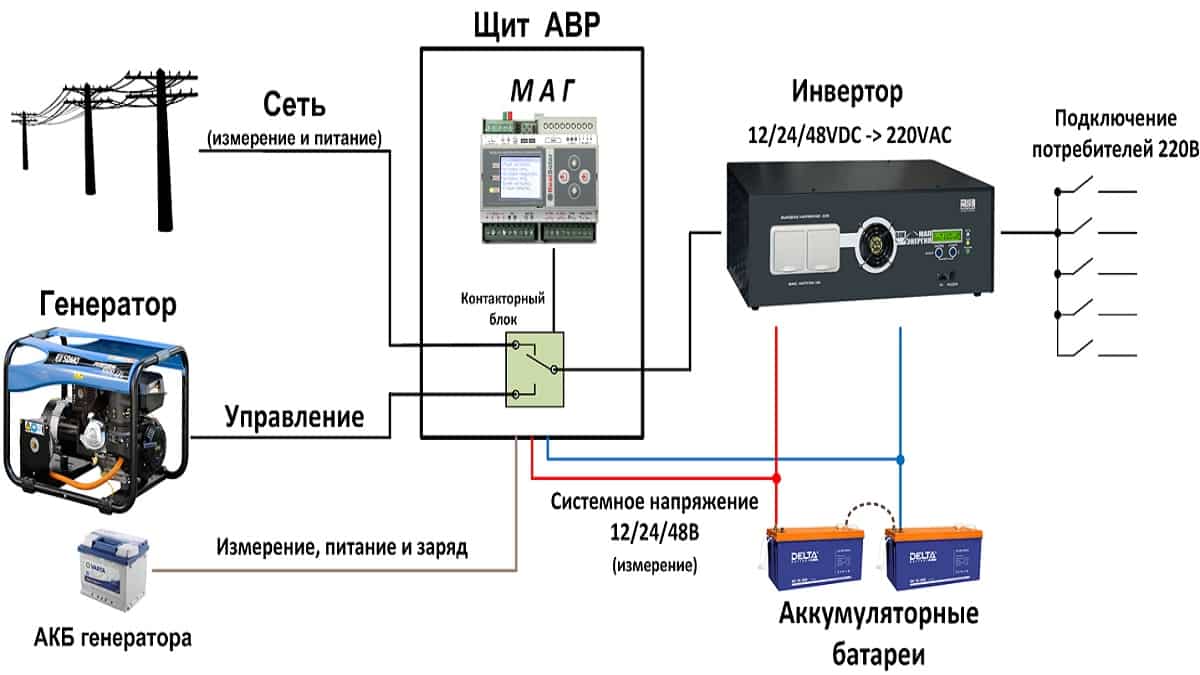

Целесообразность именно такого подключения генератора к энергосети пояснений не требует. Схема несколько инертна, но это не критично.
Как она работает? Система автозапуска (АВР) постоянно, как сейчас модно говорить, «мониторит» наличие напряжения. При его пропадании контактная группа, присоединенная к сети, размыкается. Одновременно включается стартер генератора и производится автозапуск двигателя.
После его выхода на режим АВР замыкает цепь «резервный источник – домовая сеть». При восстановлении пром/напряжения все происходит в обратном порядке, причем без вмешательства хозяина, автоматически. Для частного дома – оптимальное решение организации эн/снабжения.
Объяснять, какой провод, к каким контактам присоединять автор считает бессмысленным. В продаже имеется несколько моделей АВР, которые отличаются не только характеристиками, но и конструктивным исполнением. К каждому изделию, как впрочем, и к любому другому эл/прибору, прилагается инструкция со схемой. Вот ей и следует руководствоваться.
