Терраса к дому с ломаной крышей

Вид с высоты птичьего полета

отделка домов с ломаной крышей

На линиях перелома ската по равномерному
увеличению угла повышается размер площади от пола до потолка. Этот
специфический эффект достигается именно с применением ломаной конструкции.
Односкатная разновидность кровли представлена в виде наклонности плоскости,
которая крепится на стенах фасада разной высоты. Рассматривая фото видим, что
кровля выполнена треугольником. Для покрытия крыши такого типа можно
использовать широкий спектр материалов. Характерной особенностью является
наличие треугольного отверстия, который находится над входной зоной и столовой.

деревянный дом с ломаной крышей

деревянные дома с ломаной крышей фото

Сочетание светлой крыши с отделкой фасада сип-панелями черного цвета идеально сочетаются в стиле модерн. Окружающая местность придает колорит и разбавляет темные стены. Бесспорно, что этот красивый дом с ломаной крышей выглядит стильно, элегантно и обладает следующими преимуществами:

• Увеличение
  жилого пространства;
• Расположение
  центрального фасада к северной части склона холма, что позволяет наполнить
  комнаты естественным освещением;
• Улучшение
  внешнего вида сооружения;
• Повышение
  теплоизоляции, сокращение расхода тепла за счет специфической конструкции
  кровли.

Как увеличить полезную площадь в ходе реконструкции дома – надстраиваем мансарду

Не редкость ситуации, когда по тем или иным причинам дом, еще недавно казавшийся вполне комфортным, становится тесным или дачу нужно превратить в ПМЖ, одновременно увеличив площадь. Также часто необходимость капитальной реконструкции и расширения возникает при покупке дома со «стажем». Получить прибавку квадратуры можно двумя способами – пристроить помещение или надстроить. Для многих надстройка жилого мансардного этажа более предпочтительный вариант, так как не требуется дополнительно заливать фундамент, да и не всегда под пристрой достаточно места на участке. И среди умельцев портала надстройка мансардного этажа достаточно популярна, а полученным опытом в этой статье они делятся с теми, кто только решает, как быть и что делать.

Четырехскатные крыши

Ломаной может быть не только двускатная, но и четырехскатная вальмовая крыша, как на фото этого провинциального домика во французской глубинке.

Массивная вальмовая крыша ломаной конструкции выглядит очень основательно, особенно с кровельным покрытием из сланцевой или металлической черепицы.

Песочно-белая вальмовая крыша с несколькими изломами красиво завершает архитектуру частной усадьбы, построенной в стиле фахверк. Белые фасады, желтовато-коричневое дерево и серый сланец — благородное сочетание для наружного дизайна загородного дома.

Отличительная черта современной архитектуры частных домов — приземистость зданий, как вы видите на фото, когда высота первого этажа идентична высоте вальмовой крыши с мансардой.

Интересное решение для загородного дома в деревенском стиле — деревянные фасады скомбинированы с шатровой кровлей, имеющей несколько изломов. При этом дополнительные скаты крыши формируют навесы над крыльцом и пристройками: гаражом и верандой.

Последовательность работ

Чтобы ответить на вопрос о том, как сделать ломаную крышу своими руками, необходимо иметь представление о последовательности шагов по ее возведению. Кратко обозначим их. Для начала необходимо закрепить мауэрлат – брус, который будет распределять по стене нагрузку от стропильных ног.

Далее устанавливаются сами стропила в соответствии с проектными чертежами. Ломаная крыша подразумевает два вида стропил – наслонные и висячие. Благодаря первым создается основа отвесного кровельного ската, к ним же крепятся верхние стропильные ноги, передавая тем самым нагрузку на мауэрлат. Верхние стропила соединяются с балками потолка мансарды, которые, по сути, являются затяжками.

Если проект предполагает установку подкосов и распорок, на следующем шаге монтируются именно они. На крайних стропилах, которые располагаются с торцов строения, обязательно устанавливаются дополнительные каркасы. Они послужат основой для фронтонов, обустройства дверных и оконных проемов.

Сверху закрепляется пароизоляционная мембрана. Далее между стропил укладывается минеральная вата, причем делать это нужно враспор. Затем идет гидроизоляционный слой кровельного пирога.

Поверх гидроизоляции набивается контробрешетка, создающая вентиляционный зазор, затем сама обрешетка. Финишный материал, например, металлочерепицу крепят к обрешетке при помощи саморезов. Работы ведут с нижней части крыши, а дойдя до висячих стропил, делают небольшой козырек над отвесным скатом.

На финальном этапе устанавливаются водосточные элементы. Готовая крыша при соблюдении технологии не уступит аналогам, выполненным с привлечением специалистов.

Технологии состыковки крыши пристройки и дома

Места прилегания элементов крыши разнотипных строительных конструкций здания, к примеру, пристроек, козырьков, навесов, дымоходов, вентиляционных и зенитных окон подвергаются более интенсивным нагрузкам, чем стандартная кровля. Причина состоит в накапливании на узле примыкания веток, листьев и другого мусора. В зимний период там скапливается снег, а во время дождя по некоторым из этих конструкций сходят основные водяные потоки.

Планка (рейка) примыкания

Этот способ рекомендуется применять при совокупности следующих факторов:

• стена дома не имеет закладных деталей;
• пристройка не соединена жёстко с основным зданием, а усадка будет происходить неравномерно;
• скат крыши пристройки располагается под углом более 5º;
• в качестве кровельного материала используется металлочерепица, металлопрофиль, асбестовый шифер или черепица и т.п.

Оптимальным способом герметизации стыка будет использование внешнего фартука с дополнительным креплением через деревянную рейку.

ФОТО: stroitel-kom.zp.uaСхемы различных вариантов примыкания планок к стене

Иллюстрация	Описание действия
ФОТО: stroitel-kom.zp.ua	Отмечаем на стене высоту притворной планки
ФОТО: stroitel-kom.zp.ua	Выбираем болгаркой штробу
ФОТО: stroitel-kom.zp.ua	Тщательно очищаем штробу от пыли
ФОТО: stroitel-kom.zp.ua	Устанавливаем в штробу планку
ФОТО: stroitel-kom.zp.ua	Уплотняем силиконовым герметиком

Флешинг

Герметизация стыка производится с использованием различных праймеров, герметиков, мастик и рулонных изоляционных материалов. Используется в следующих случаях:

• в качестве кровельного материала используется мягкая или рулонная кровля;
• скат крыши имеет угол менее 5º;
• не допускается повреждение стены.

Нанесение герметиков осуществляется кистью или валиком, а в качестве армирующего материала используется рубероид без присыпок или геотекстиль. Подготовительные работы состоят из стандартных процессов:

• поверхность стены очищается от грязи, остатков старых герметизирующих материалов;
• если используется рулонный кровельный материал с присыпкой, то она удаляется на участке, прилегающем к стене. Туда будет наноситься герметик;
• кровельные мембраны на основе полимеров обезжириваются;
• материал стены (бетон, кирпич, OSB) обрабатывается грунтовкой глубокого проникновения, чтобы нормализовать влагопоглощение.

Иллюстрация	Описание действия
ФОТО: YouTube.com	Мастика наносится на подготовленный участок при помощи кисти или валика
ФОТО: YouTube.com	Поверх мастики укладывается полоса геотекстиля шириной не менее 50 см: по 25 см на стену и кровлю. Укладка осуществляется непосредственно после обработки конструкции герметиком так, чтобы рулонный материал приставал к основанию
ФОТО: YouTube.com	На геотекстиль вновь укладывается слой мастики. Нанесение осуществляется после полного высыхания предыдущего слоя, покрытого геотекстилем. В зависимости от типа герметика (мастики), период технологической паузы может составлять от нескольких часов до полусуток

При желании, можно нанести на поверхность соединяемых элементов ещё один слой мастики, окрашенный в цвет кровельного покрытия.

Покупка материалов

Брус и дюймовка были куплены на ближайшей пилораме. Весь остальной список на одной сетевой базе в городе.

Цены и список материала:

• Доска обрезная 40*150*6000 мм. сорт 1-2 ГОСТ 8486-86, — 43 шт. цена-410 руб. сумма -17630 руб.
• Конек ондулин 1м., — 4 шт. цена-348 руб. сумма -1392 руб.
• Лист волнистый Ондулин Smart красный 1,95*0,95 м 3 мм, -20 шт. цена-565 руб. сумма -11300 руб.
• Ендова Ондулин 1м. — 8 шт. цена-348 руб. сумма-2784 руб.
• Вагонка хвоя Евро сорт А 12,5*96*3000 мм S раб.=2,64 кв.м, -36 упак. цена-828 руб. сумма-29808 руб.
• Утеплитель Rockwool Лайт Баттс Скандик 100*600*800 мм 2,88 кв.м, -15 упак. цена-595 руб, сумма-8925 руб.
• Утеплитель Rockwool Лайт Баттс Скандик 50*600*800 мм 5,76 кв.м, — 7 упак. цена-595 руб, сумма-4165 руб.
• Утеплитель Ursa Geo Лайт 50*1200*6250 мм 15 кв.м — 8 упак. цена-929 руб. сумма-7432 руб.
• Шпунтованная доска 35*146*6000 мм сорт АВ S общ.= 0.876 кв.м S раб.= 0.828 кв.м, — 23 шт. цена-730 руб. сумма-16790 руб.
• Герметик кровельный Quelyd черный 310 мл — 2 шт. цена-299 руб. сумма-598 руб.
• Пена монтажная Tytan 65 O2 профессиональная 750 мл, — 1 шт. сумма-514 руб.
• Ветро-влагозащита для стен/фасадов Ondutiss Smart A 100 75 кв.м — 1 рул. сумма-1999 руб.
• Пароизоляция Ondutiss Smart R 70 75 кв.м — 1 рул. сумма-1449 руб.
• Брус и дюймовка: сумма-16100 руб.
• Саморезы, гвозди для пистолета, и.т.д:  сумма-1100 руб.
• ИТОГО: 121986 руб.

Монтаж крыши

От того, насколько прочно и качественно будет обустроена кровля над пристройкой, будет зависеть ее долговечность и комфорт в помещении.

1. Уточните наклон конструкции: при большом будет сложность в монтаже кровельного материала, а при малом – осадки могут проломить покрытие;
2. Укладываем основную крепежную балку, на которую будет опираться стропильная система: по краю несущей стены пристройки. Примерно на расстоянии 1 метра делают разметку для крепления стропил, затем при помощи анкерных клиньев они скрепляются по нижнему основанию и верхней обвязке. Лучше всего начать с крайних стропил: укрепив их, будет легче проводить монтаж последующих;
3. Обустраиваем обрешетку под гидроизоляцию, на нее укладывается выбранный материал;
4. Если возводится теплая пристройка, то и крышу следует утеплить фанерными или деревянными листами, минеральной ватой. Слой утеплителя размещают под стропилами и обрешеткой;
5. Теперь можно уложить материал кровли.

Монтаж двухскатного варианта:

1. Начать опять же нужно с обустройства стропил. Если предполагается отвод места под мансарду, то необходимо сразу же определить ее размеры и установить отдельные стойки для крепления стен;
2. По несущим стенам устанавливается каркас стропильной системы, его крепят к основанию постройки; Сами стропила крепятся попарно, сшиваются между собой шпильками или анкерными соединительными деталями;
3. После этого переходят к обустройству обрешетки под кровельный материал, монтажу конька крыши;
4. По окончании этих работ следует уложить гидроизоляционный слой, по которому можно укладывать основной кровельный материал.

Монтаж двускатной крыши с разными скатами

Устройство асимметричной кровли, как можно сделать вывод из всего вышесказанного, простым не назовешь. Даже самые примитивные крыши с разными уклонами обустроить сложнее, чем традиционные остроконечные конструкции. Если говорить о крышах со ступенчатым центром, то сложность конструкции и монтажа сразу возрастает на порядок. Основная нагрузка в асимметричных кровлях не сосредоточена на коньке, поэтому классические вертикальные опоры в этом случае не имеют смысла.

Однако процесс расчета и восприятия столь сложной конструкции можно упростить — достаточно представить крышу не в виде несимметричного узора, а в виде двух треугольников с разными сторонами и углами. Конечно, оба треугольника будут находиться в сложном взаимодействии, поэтому просто рассчитать их отдельно друг от друга невозможно, но такой учет конструкции крыши серьезно упрощает процесс ее обустройства.

Одним из важнейших элементов конструкции, позволяющим полностью оборудовать асимметричную крышу, является мауэрлат, который принимает на себя всю нагрузку с кровли. Правильный расчет и установка мауэрлата — это уже полдела, если речь идет о конструкции склона бритвы.

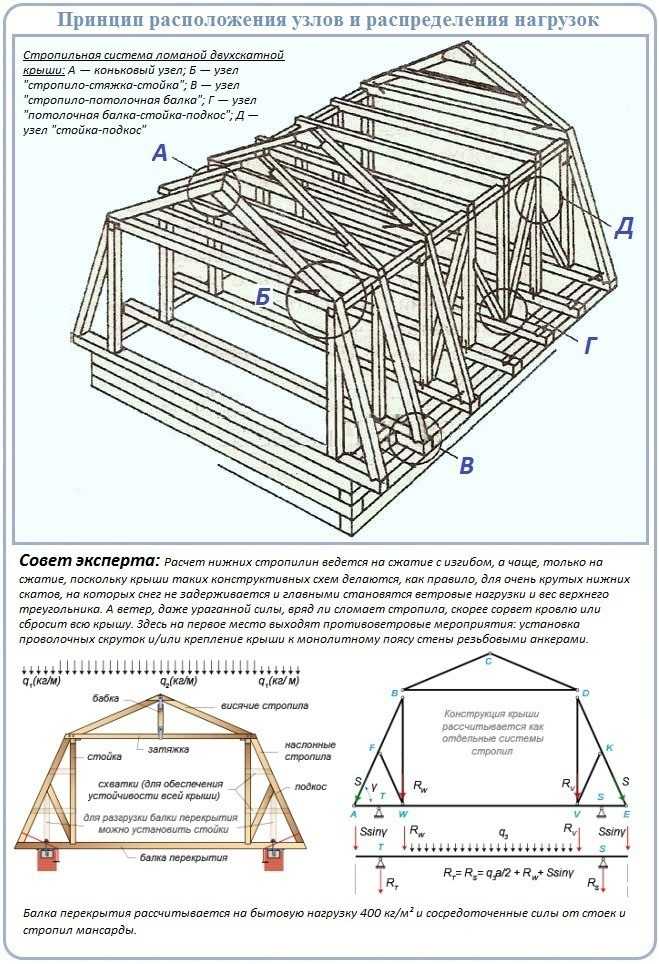

Конструкция ломаной крыши дома

дачный дом с ломаной крышей

Свое название данный вид кровли получил за счет
нестандартной формы, состоящей из нескольких ломаных линий. В основном такой
тип покрытия используется для домов с мансардой, но в нашем случае – это
исключительный вариант. Домовладельцы предпочли сделать такую крышу из-за
своеобразности формы. Визуально она создает эффект оригами. Ведь именно так
выполняются бумажные фигурки, имея несколько разнообразных сложений и уклонов.

дом с ломаной крышей фото

дом с ломаной крышей и террасой

Чилийский коттедж можно с уверенностью домом-оригами, крыша которого, как бумага, сложилась в симметрическом покрытии. На фото ломаная крыша дома располагается на верхних скатах разного уровня. Это придает конструкции необычный вид, дополненный стеклянными перегородками. Односкатная кровля создает двойной визуальный эффект.

проект дома с ломаной крышей

красивый дом с ломаной крышей

Задняя и входная часть дома зеркально идентичны,
а каждая из сторон крыши имеет асимметрию. Смотря на фронтальный фасад видно,
что небольшим подъемом кровли выделен вход в дом, а остальные ломаные сектора
покрывают отдельные помещения.

Утеплённая крыша

Если пристройка будет выполнять функцию жилого помещения, да ещё и в холодную погоду, то строителю придётся принимать решение об утеплении крыши. Это уже более сложное сооружение. Такая же конструкция используется и при строительстве двух- и трёхскатных поверхностей.

Утеплённая крыша комплектуется несколькими слоями разнообразных материалов. Необходимо обеспечить выход наружу пара из помещения, не допустить протечки воды внутрь дома, создать теплоизоляционный слой, обеспечить этим слоям механическую защиту и сверху, и снизу. Для каждой из этих функций применяется соответствующий материал.

Конструкция утеплённой крыши ФОТО: stroyday.ru

Односкатная крыша пристройки своими руками

В этом случае, односкатная крыша пристройки примыкает к стене дома. Материал покрытия нового строения следует уложить впритык к стене дома.  Между ним и стеной нужно проложить уплотнение, которое для большего эффекта промазать герметиком или глиной. Более технологичный вариант с использованием специального пристенного профиля. Вместе с ним в комплекте продаётся уплотнитель и специальный герметик. Если стена основного дома бетонная или кирпичная, то верхний край профиля надо утопить в специально проштроблённую канавку.

Крыша пристройки обязательно должна иметь скат наружу. Это необходимо для стока воды летом, и для сползания снега зимой.

На стропила по всей ширине крыши поперёк укладывается обрешётка – набор реек, меньшего, чем у стропил, сечения. Частота укладки обрешётки определяется материалом покрытия крыши – размером черепицы, листов шифера или листов кровельного железа.

Пристройка с односкатной крышей ФОТО: yandex.ru

Примыкание крыши пристройки к дому

Это простой вариант. Обе крыши имеют разную крутизну ската, у основного дома крыша круче. Листы или черепицу покрытия пристройки нужно подвести под свес крыши основного дома. При этом совсем не помешает применение пристенного профиля с уплотнением. Это обезопасит стык от протекания.

Стыковка двух крыш ФОТО: sk-murom.ru

Некапитальные строения

Веранда из поликарбоната

Устоявшееся мнение, что веранда – это склад для хранения ненужных вещей (инструментов, велосипеда, лыж и прочей рухляди) в корне неверное. На самом деле, это отличная возможность для создания удобной и красивой зоны отдыха. Особенно, если использовать для этого современные конструкции и материалы.

Основные моменты при строительстве веранды:

могут иметь практически любую конфигурацию – прямоугольник, квадрат, полукруг с крышей в виде арки;

легкость конструкции позволяет ее возведение на минимальном фундаменте, например, ленточном глубиной и шириной всего 30 см. на песчаной подушке толщиной 20 см.;

• целесообразно сооружение небольшого цоколя, к которому крепятся конструкции каркаса;
• сам поликарбонат в силу свойств материала легко режется и монтируется на уже собранный каркас.

Навес

Навес сооружается, как правило, для того, чтобы защитить какое-либо используемое пространство от осадков. Таким образом можно обустроить практически всю прилегающую к дому территорию под летнюю столовую, игровые площадки и многое другое.

Конструкция навеса обычно состоит из:

• столбов, вкопанных на глубину около 0,5 метра и залитых бетоном;
• горизонтальных балок, причем одну из них необходимо прикрепить к стене дома;

• стропил и обрешетки по ним;
• кровельного материала.

Существующее многообразие материалов и различных конструктивных элементов позволяет создавать самые разные комбинации при строительстве навесов. Но чаще всего при возведении пристройки к деревянному дому используется дерево и металлочерепица.

Практичная по конструкции и солидная по дизайну ломаная крыша идеально гармонирует с архитектурой частных домов, выдержанных в любом стиле: классическом, современном, провинциальном. Предлагаем вам найти вдохновение в нашей коллекции фото, для которой мы отобрали самые интересные решения для традиционных и ультрасовременных кровель ломаной формы.

Функциональность применения изогнутых форм

Чаще всего ломаные крыши частных домов используются для покрытия пристроек к основному зданию. Разные углы наклона позволяют обозначить жилое пространство по его функциональному назначению. Часть выступа крыша затеняет террасу, которая расположена на парадной стороне сооружения. Особенность конструкции ломаного покрытия позволило в значительной степени увеличить жилое помещение. Архитекторы использовали данный проект в целях сокращения площади «мертвых зон», которые не только загромождают дом, но и уменьшают теплоизоляцию.

каркасный дом с ломаной крышей

фасад дома с ломаной крышей

Простая односкатная кровля превратила небольшое строение на 180 кв.м. в просторный коттедж для отдыха. Рациональное использование каждой зоны прекрасно сочетается с устройством системы стропил. Обычная двускатная конструкция не дает возможность полноценно выстраивать высокие потолки, что фактически уменьшает площадь внутреннего помещения. В данном варианте, дом с ломаной крышей и верандой комфортно обустроили жилую зоны с максимально просторной площадью

Особенно это важно для регионов с сильными порывами ветра

Сочетание крыши и дизайна дома

частные дома с ломаной крышей фото

Уникально в представленном проекте то, что
несмотря на использование односкатного вида кровельного покрытия, внешне здание
кажется просторным и уютным. Натуральная отделка фасада из модульных блоков
упростила работу строителям, так как процесс занимает минимум времени и не
требует значительных расходов. Для внутренней облицовки потолка и стен выбрано
сосновое дерево естественной обработки. Такой выбор только дополняет природную
текстуру постройки.

дом с ломаной крышей и верандой

планировка дома с ломаной крышей фото

Дизайн дома наполнен максимальной открытостью к окружающему миру. Для этого использованы натуральные материалы, светлая палитра оттенков на стенах, деревянной мебели, панорамные окна, раздвижные остекленные двери. Несмотря на плоское покрытие кровли, внутри помещения выглядят просторными, с большой площадью. Не каждый дом с ломаной крышей может достигнуть такого совершенства. Только профессиональное мастерство может превратить укромное строение в шедевральную архитектуру.

Двухскатная ломаная крыша

Основное преимущество ломаной крыши — это возможность рационального использования подкровельного пространства загородного дома. При этом кровля ломаного типа более практична, чем традиционная двухскатная, так как ее мансарда получается просторнее за счет двух скатов, расположенных почти что вертикально.

Помимо практичности, ломаные кровли очень внушительно смотрятся, в духе «мой дом — моя крепость». Особенно выразительны контрастные сочетания облицовки фасадов с кровельным настилом, как на фото — здесь окрашенное в красный цвет дерево удачно скомбинировано с ломаной фальцевой крышей из оцинкованного металла.

В отличие от традиционных, современные кровельные конструкции ломаного типа имеют более пологие верхние и практически вертикальные нижние скаты. Так площадь кровли значительно снижается, и, соответственно, становятся меньше затраты по ее монтажу. Внешне такие дома представляют собой симбиоз деревенского кантри и современного авангардизма, когда обшитые рустикальной доской фасады мирно уживаются с лаконичными оконными рамами из металла и окрашенной фальцевой кровлей.

Еще один пример деревянного зодчества в современной манере — индивидуальный коттедж с большой массой остекления, ломаной металлической крышей и колоритной обшивкой из пестрой доски. Сохранив традиционные формы и фасадную отделку, такая архитектура выглядит очень смело, по-новаторски.

Сдержанную архитектуру современного коттеджа с ломаной крышей можно сделать интереснее при помощи эффектной металлической лестницы, ведущей на второй этаж здания. При этом лестничная площадка сможет с успехом выполнить функцию террасы.

Кирпичная или каркасная постройка в деревенском стиле — любое здание удачно гармонирует с ломаной крышей нейтрально-серого цвета, а колоритности архитектуре добавят оконные рамы и входные двери яркого оттенка.

Односкатная крыша пристройки к дому

Наиболее экономичной и простой конструкцией крыши пристройки является односкатная. Как правило, она соединяется со стеной основного сооружения узлом с продольным примыканием. При этом, не рекомендуется выполнять жёсткое соединение между кровельной конструкцией пристройки и стеной дома. Причина заключается в применении несвязанных друг с другом фундаментов. У пристройки он, как правило, столбчатый. Неравномерная усадка обоих сооружений гарантированно вызовет разрушение жёсткого соединения между ними.

ФОТО: m-strana.ruПримыкание односкатной крыши

Присоединение стропильной системы пристройки к дому может выполняться двумя способами в зависимости от позиционирования.

ФОТО: m-strana.ruСтропильная система пристройки представляет автономную конструкцию

Через скользящее соединение с продольным пазом или приспособление компенсатор усадки – обеспечивает надёжное закрепление со стеной и одновременно предотвратит образование трещин при неравномерной усадке.

ФОТО: all-for-remont.ruУстройство компенсатора усадки

Наибольшие проблемы возникают в узловых конструкциях присоединения кровельного пирога пристройки со стеной. В таких стыках для отвода воды предусматривают желоба или фартуки из оцинкованной жести.

ФОТО: i.ytimg.comМеста протечек на плохо изолированных стыках

По возможности кровлю пристройки следует завести под крышу основного дома. Угол уклона должен составлять не менее 10º. Материал обеих крыш должен быть одинаков или хотя бы сопоставим по цвету и текстуре.

Следует учесть, что пристроенные помещения находятся, как правило, ниже главного строения. Следовательно, на их крышу будет стекать вода, и падать снег с основной кровли. Поэтому вопросам прочности и гидроизоляции необходимо уделять первоочередное значение. Соединение с главным зданием выполняется через закладную балку.

Рекомендации по расчету кровельной конструкции

Количество расходуемого материала определяют, ориентируясь на геометрические особенности кровельной системы

Стоит уделить особое внимание чертежам ломаной крыши, детальная подготовка которых является неотъемлемым пунктом на пути к ее созданию

Учесть нужно следующее:

• вес материала кровельного покрытия;
• нагрузку от всех изоляционных компонентов кровельного пирога;
• шаг стропил и обрешетки;
• вес обрешетки и контробрешетки;
• длину скатов от карниза до конька;
• угол наклона скатов;
• сезонные и возможные в будущем нагрузки.

Существует достаточное количество формул и специализированных программ, позволяющих произвести точные расчеты при наличии данных по всем вышеуказанным пунктам. В результате станет ясно, нужна ли будет корректировка характеристик стропильной системы.

Односкатная крыша пристройки к дому

Если крыша пристройки односкатная, это простейший вариант. Примыкать она должна к стене основного дома. А его крыша несколько выше, и на конструктивные решения никакого влияния не оказывает

Важно только проявить художественный вкус и сохранить единство архитектурного стиля в комбинации дома и пристройки

Поверхность крыши представляет собой одну плоскость. Имеет небольшой уклон вниз от стены основного дома наружу. Конструктивной основой является набор стропил – балок, идущих от стены основного дома к дальней от него стене пристройки. Верхние концы стропил укладываются на прикреплённую к стене дома специальную горизонтальную балку. Нижние концы стропил закрепляются на балке новой стены пристройки.
