Строительство навеса с односкатной крышей

Разновидности навесов из металлопрофиля

При строительстве навесов необходимо ориентироваться на их форму и пространственное положение.

В соответствии с этими критериями выделяют следующие основные виды навесов: односкатный, двускатный, арочный.

Односкатный навес

Такой тип навесов очень удобен, поскольку имеет форму наклонной плоскости, расположенной под углом. Эта конструкция обеспечивает максимальную защиту территории, а также имеет естественную систему водостока. Вода и другие атмосферные осадки не в состоянии задерживаться на наклонной плоскости, защищая, таким образом, кровельные материалы от преждевременной порчи.

Желая сделать односкатный навес из металлопрофиля своими руками, нужно учитывать несколько особенностей. Во-первых, ключевым моментом является определение угла наклона. Если он будет слишком крутым, то есть риск попадания нежелательной влаги под навес, а также высока вероятность порчи металла под воздействием сильных порывов ветра.

Во-вторых, обязательно нужно продумать организацию дренажной системы, поскольку постоянно скатывающаяся жидкость превратится в водный поток, способный размывать грунты.

В-третьих, выбор направления склона должен полностью основываться на статистических данных преобладания воздушных масс, точнее, их направления.

И, в-четвёртых, не нужно пренебрегать дополнительным укреплением навеса, особенно в регионах, для которых характерны частые порывы ветра. Односкатный навес из металлопрофиля отлично защитит не только от осадков, но и от излишнего солнца, что крайне удобно для всех сезонов. Чаще всего его используют не как отдельную конструкцию, а как пристройку.

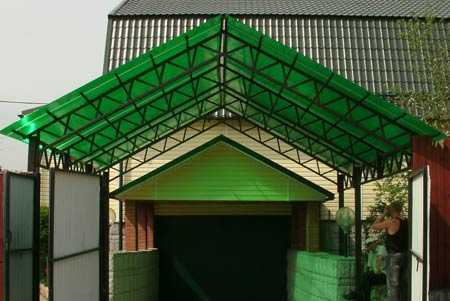

Двускатный навес

В тех регионах, где сложно установить преобладающее направление ветров, чаще пользуется спросом двускатный навес из профиля. Он отличается от односкатного дополнительной плоскостью, эта конструкция выглядит как обычная крыша дома, но имеет несколько иное строение.

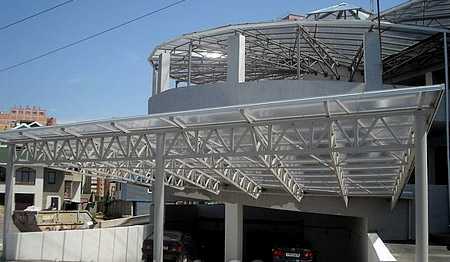

Многоскатные навесы

Выставочные центры, игровые площадки и автомобильные стоянки наиболее удобно оснащать именно многоскатными навесами, которые выглядят как каскад из двускатных навесов.

Это объясняется несколькими потребностями:

• замеры и чертежи (чтобы многоскатный навес был прочным и полностью выполнял свои функции, без точных измерений и проектировочных навыков не обойтись);
• выбор подходящего материала;
• обязательное обустройство системы водоотводов и ливнёвки.

Нередко можно встретить многоскатный навес в частном доме, который играет роль продолжения гаража, служа отличным вариантом защиты транспорта от осадков.

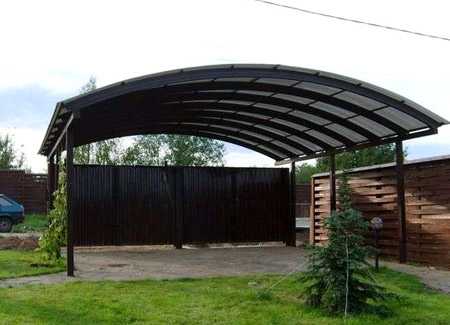

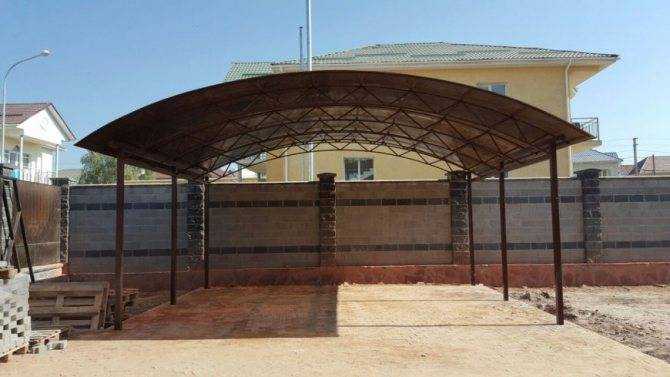

Арочные навесы

Для тех, кому навес – это не только средство укрытия и защиты, но ещё и элемент декора, идеально подойдёт арочный навес.

Он имеет привлекательный и более аккуратный внешний вид, который никак не отражается на его качественных характеристиках, придавая любому дому или местности индивидуальности.

Главным недостатком таких навесов станет их более высокая стоимость. Объясняется это тем, что навес из профиля дугообразной формы практически невозможно сделать своими руками. Для этого потребуются специальные инструменты, а также знания и навыки работы с металлом.

Утепление стен и пола

В качестве утепляющего материала для стен используют минеральную вату. Маты легко и быстро укладываются между брусками каркаса, как это видно на фотографии. При укладке утеплителя в несколько слоёв, маты смещают относительно друг друга, чтобы исключить теплопотери через стыковочные швы. Утеплитель с двух сторон закрывают паро- и ветроизоляционным материалом, который предохранит материал от накопления влаги, а сверху обшивают отделочным материалом. Внутренние стены можно обшить ДСП, гипсокартоном и покрыть обоями или облицевать вагонкой. Для наружной стены используют дерево, сайдинг или материалы, которые соответствуют отделке дома.

Стеновой пирог по направлению к внешней стене выглядит так:

• внутренняя облицовка;
• пароизоляция;
• материал утепления;

Утепление стен

• ветроизоляция;
• внешняя облицовка.

Пол на деревянных лагах утепляют аналогично стенам: на черновой пол между лагами укладывают минеральную вату, предварительно покрыв доски гидроизоляционной мембраной. Поверх утеплителя настилается второй слой гидроизоляции, а затем выравнивается фанерой. После этого монтируют чистовое напольное покрытие.

Бетонный пол можно утеплить аналогично деревянному, применить сухую стяжку, сделать бетонную стяжку и обустроить водяное или электрическое отопление.

Домашние мастера часто упускают из виду необходимость соблюдения требований техники безопасности. Пользуйтесь средствами индивидуальной защиты и хорошо отлаженным надёжным инструментом и тогда от строительства пристройки у вас останутся только самые тёплые воспоминания.

Этапы монтажных работ односкатной крыши пристройки

Первый этап — это выполнение расчетов и чертежей. Вычисление уровня наклона возводимой крыши. Следует помнить, что слишком покатая крыша будет удерживать осадки, а чересчур крутая более сложна в монтаже, кровле и обслуживании.
Следующий шаг — это крепление балки, служащей упором для конструкции, к краю пристройки. Производится разметка точек крепления стропил через каждые шестьдесят сантиметров — один метр. Брус для стропил крепится с помощью анкерных клиньев к нижней балке и верхней обвязке

Важно строго выставить на балку крайние стропила, а остальные части конструкции выставляются по шнурку на точки разметки. Это и есть построенный каркас.
Далее монтируются гидроизоляционный слой и обрешетка

В качестве гидроизоляции можно применить:рубероид;
рубемаст;
пергамин;
стеклоизол;
подложку;
пленку.

Если пристройка должна быть теплой, прокладывается утеплитель между стропилами и обрешеткой. Стропила зашиваются фанерой, щитами из дерева.
Затем укрепляется кровельное покрытие, в соответствии с инструкцией производителя.

Виды ферм из профтрубы

Фермы подразделяются по очертанию поясов. Бывают двухпоясные и трехпоясные разновидности. В небольших сооружениях применяются более простые двухпоясные фермы. Каждая разновидность имеет определенный уклон и высоту в зависимости от длины пролета и формы фермы.

Типы ферм по очертаниям поясов: балки с параллельными поясами (прямоугольные), треугольные (двускатные и односкатные), трапецеидальные (двускатные и односкатные), сегментные (параболические), полигональные (многоугольные), консольные; с ломаным приподнятым или вогнутым нижним поясом и разнообразной формой верхнего пояса; арочные с горизонтальным и арочным нижним поясом; сложные комбинированные формы.

Фермы также различают по типам решеток – см. на рисунке. В частных постройках чаще всего встречаются решетки треугольного и раскосного типа – более простые и менее металлоемкие. Треугольные решетки обычно применяются в прямоугольных и трапецеидальных конструкциях, раскосные – в треугольных.

Подготовительные работы по установке односкатного металлического навеса

Мы могли рассмотреть и двускатные конструкции, но цель именно этой статьи – сделать предельно практичный, простой и дешевый навес с металлическим каркасом, поэтому мы выбрали односкатное сооружение. Сделать его в 2 раза быстрее, поскольку нет необходимости в гнутых фермах, стыковке кровельного материала по центру и материалов пойдет на 30% меньше. Рассмотрим всю инструкцию пошагово и начнем с подготовительных работ.

ШАГ 1: выбираем место для односкатного навеса. Строить можно везде, где есть место, но лучше выбрать небольшую возвышенность во дворе и место с неглубоким залеганием глины, чтобы вода после дождя не скапливалась под навесом, и можно было потратить минимум средств на установление бетона под опоры. Любители Фен Шуя здесь не приветствуются, поскольку главное здесь – практичность.

ШАГ 2: выбор материалов. Мы уже его выбрали. Опоры у нас будут из металлического квадрата 40х40 мм, подобрали мы его с учетом нагрузки конструкции и возможной нагрузки ветра в 4%, также не забыли и осадки для суровой климатической зоны. Опоры рассчитаны для навеса из металла с уклоном 15-20% и размерами 4х4 метра. Крышу можно сделать из поликарбоната, но мы все же предпочли металлический профнастил, поскольку он недорогой и с ним легко работать.

ШАГ 3: расчистка площади. Мы будем использовать бетонный пол для автомобиля, поэтому территорию надо спланировать и убрать около 10 см земли для подсыпки шлаком и установки стяжки минимум 5 см толщиной. Это немало, вполне достаточно для увесистого внедорожника (в пределах разумного, до 2500 кг). Если вы хотите купить в дальнейшем хаммер или трактор – тогда ваша глубина стяжки будет не менее 12 сантиметров.

ШАГ 4: рассчитываем коммуникации. Да, вам не послышалось, вокруг навеса будут еще коммуникации. Зачем? Это просто. Во-первых, вода не будет подмывать его, не будет затекать под навес, во-вторых – это просто круто смотрится и недорого стоит. Это будут отливы в земле и водоотводы. К тому же, надо подвести электричество к навесу на всякий пожарный случай (вдруг пожарить шашлык негде будет или надо разогреть машину) и сделать выводы провода из-под стяжки или по опорам будущим.

Конструкция

Односкатной крышей называют легкую кровельную конструкцию, состоящую только из одного ската. Она состоит из деревянного стропильного каркаса, обрешетки, фронтона и материала покрытия. Строительство односкатной крыши, пристроенной к дому, отличается от отдельностоящей тем, что она одной стороной прикрепляется к несущей стене сооружения. Стропильный каркас такой конструкции состоит из следующих элементов:

1. Мауэрлат. Этим термином называют брус, служащий опорой для стропильных ног односкатной крыши. Он изготавливается из древесины твердых пород и обрабатывается антисептическим составом. На мауэрлат переносится вес кровельного покрытия, который он равномерно распределяет и передает на несущие стены и фундамент. Чтобы своими руками сделать крышу для пристройки, один мауэрлатный брус закрепляют на стене основного дома, а другой укладывают на опорные столбы.
2. Стропильные ноги. Эти элементы стропильной системы изготавливают из досок размера 50х150 мм или 100х150 мм. На обоих концах стропил делают запилы для того, чтобы закрепить их на мауэрлат. Они несут на себе вес кровельного материала, распределяя нагрузку равномерно и передавая на опорный брус.
3. Подкос. Подкосом называют дополнительный элемент стропильной системы, который служит для усиления конструкции в случаях, когда скат имеет длину, превышающую 4 м. Подкосы упирают одной стороной в мауэрлат, а другой в середину стропильной ноги.
4. Обрешетка. Обрешеткой называют доски сечением 40х150 мм, которые настилают на стропильные ноги, чтобы сделать устойчивое основание для настила кровельного материала. Если для перекрытия пристройки используют мягкие виды кровли, сооружают сплошную обрешетку из листов влагостойкой фанеры.

ТОП 10 классных проектов: ТЕРРАСА своими руками

Рачительные хозяева обязательно начинают обустраивать свой дачный участок, создавая дом, беседку, веренду или навес. Терраса тоже относится к открытой пристройке, где можно отдохнуть на свежем воздухе, не опасаясь дождя или палящих лучей солнца. Возведение обычной террасы, примыкающей к загородному дому, обычно делается из тех же строительных материалов, из которых построено здание.

Любая терраса, как правило, состоит из опорных столбов, балок-стропил, навесной крыши и пола. В этом небольшом обзоре приведем проекты 10 террас, построенных своими руками. На первом фото представлена простая терраса построенная из деревянного бруса, дощатого пола, покрытая поликарбонатом. Без излишеств, но аккуратно, умело, мастерски.

На втором фото представлена простая деревянная терраса с крыльцом и шатровой крышей, опирающаяся на свайный фундамент.

Деревянная терраса с точеным ограждением и оригинальным крылечком, сделанная своими руками под одной крышей с домом.

Открытая беседка-терраса, сделанная из подручных материалов — неотесанных бревен, грубых толстых веток, тонкомера, обрезных досок на пол. Крыша покрыта профлистом.

Фото террасы в стиле Прованс. Основание сделано из натурального камня, опорные столбы из деревянного бруса, крыша покрыта черепицей.

Оригинальный проект террасы с зоной барбекю под навесом и обеденной зоны под открытым небом. Использован природный камень, деревянный брус, керамогранит.

Проект патио террасы на даче своими руками. Пол, опоры, решетчатое основание для крыши сделаны их древесины. Посреди дворика выложен из натурального камня открытый камин, обрамленный столом из древесины.

Проект террасы с летней кухней. Кирпичная печь-камин, навес сделан из деревянных брусков, пол застелен линолеумом с рисунком под паркетную доску. Стена отделана вагонкой.

Пример террасы, сделанной из металла. Опоры из профильных труб, ограждения — литые решетки. Прочная, долговечная, оригинальная, красивая, с односкатной крышей.

В заключение фото открытой террасы с печью-камином, построенной из кирпича под одной крышей с домом. Пол сделан из керамической плитки.

Читать полностью (ссылка)

Выбор кровельного материала

Для пристройки чаще всего выбирают тот же кровельный материал, что и на жилом доме. Это позволит сохранить стилистическое единство и сэкономить на приобретении материалов.

Рынок предлагает большое разнообразие кровельных материалов. Наиболее популярными среди них являются.

Металлочерепица

Имитация черепичной кровли из холоднокатаного стального листа с многослойным полимерным покрытием обладает следующими достоинствами:

• прочность;
• надежность;
• внешний вид.

Свойственны металлочерепице и ряд недостатков:

• большой вес кровли;
• высокая точность монтажа стропильной системы;
• требуются опытные монтажники.

Хороша для односкатной или двухскатной крыши. При раскрое для шатровой кровли дает много отходов. Если дом покрыт металлочерепицей – хороший вариант для крыши веранды.

Мягкая кровля

Мягкая кровля выполняется из отформованных целлюлозных листов, пропитанных битумом. Сверху на них напыляется покрытие из кварцевого песка. Поставляется в виде рулонов, применяемых обычно на плоских кровлях, и в виде сегментированных листов.

Фигурные сегменты формируются на заводе и укладываются с многократным перекрытием. Они крепятся кровельными гвоздями и предварительно нанесенной на листы мастикой. На каждую точку крыши приходится от 4 до 6 слоев кровельного материала.

Отличительные черты:

• эстетичный внешний вид;
• высокая надежность;
• простота монтажа;
• наилучшая звукоизоляция.

К минусам покрытия относят:

• цена;
• аккуратность при монтаже;
• трудности при покрытии крыши сложной формы.

Материал сочетается как с деревянными, так и с кирпичными домами. Способность заглушать шум дождя делает материал хорошим выбором для крыши над открытой верандой.

Композитная черепица

Это разновидность металлочерепицы, в которой на стальной лист напылены слои эпоксидной грунтовки, каменной крошки и защитный слой акриловой эмали.

Плюсы:

• внешний вид;
• прочность к механическим воздействиям;
• увеличенный срок службы.

К недостаткам материала относятся высокая цена и большой вес, требующий усиленной стропильной системы. Используется, как правило для пристроек к дому, также перекрытым композитной черепицей.

Профнастил

Это упрощенная версия металлочерепицы, на стальном листе отштампованы продольные ребра жесткости. Кровля из профлиста недорога и надежна.

К преимуществам материала относятся:

• доступная цена;
• высокая прочность;
• простота монтажа.

Свойственны ему и недостатки:

• неэстетичный внешний вид;
• повышенный вес.

Ввиду ограниченной эстетичности используется в качестве бюджетного варианта, например, для крыши веранды, пристроенной к дому в садоводстве.

Ондулин

Ондулин представляет собой листы из целлюлозного материала, пропитанные битумом и окрашенные специальным покрытием. Листы размеров 2*1 м отформованы и имитируют волнистый шифер.

Достоинства:

• доступная цена;
• стойкость к атмосферным явлениям, включая слабые концентрации щелочей и кислот;
• малый вес;
• легкость монтажа;
• шумоизоляция.

Недостатки:

• низкая механическая прочность;
• горючесть;
• выцветание на солнце;
• покрывается мхом в затененных местах.

Чем покрыть крышу веранды на даче? Ондулин – недорогое и быстрый ответ на этот вопрос.

Фальцевая кровля

Плоские листы металла соединяются продольными швами, в которых края листов загибаются друг относительно друга.

Плюсы:

• низкая цена материала;
• высокая герметичность швов;
• малый вес;
• хорош для крыш сложной формы.

Минусы:

• низкая шумоизоляция;
• требуется усиленная теплоизоляция;
• накапливает статические заряды электричества;
• высокая трудоемкость и высокая сложность монтажных работ.

Стоимость квадратного метра такой кровли получается весьма высокой, ее используют в основном те, кто умеет фальцевать стыки самостоятельно. Для крыш пристроек частных домов применяется редко.

Строим односкатный навес

Односкатный навес является универсальной конструкцией, под которой легко встанет как беседка для чаепитий, так и железный конь хозяина дома. Чтобы собрать такой навес нужно произвести следующие действия:

• установить опорные столбы;
• смонтировать стропильную систему;
• установить кровлю;
• выложить тротуарную плитку.

Устанавливаем стойки для будущего навеса

Перед установкой столбов необходимо выкопать лунки для столбов. Глубина лунки 1,5 метра, диаметр должен быть на 10 см больше чем диаметр столба. Глубина и диаметр лунок не зависят от материала столба.

Если столбы, деревянные либо металлические, то их нужно обработать с помощью битума или обернуть рубероидом, чтобы защитить от проникновения влаги. После этого необходимо установить стойки в вертикальном положении и залить бетоном.

В случае, когда для строительства опор используются трубы из асбестоцемента, необходимо поместить внутрь трубы арматуру и залить бетон по всей высоте трубы. Во время заливания бетонной смеси необходимо регулярно перемешивать её, чтобы избежать образования воздушных пустот. В верхнюю часть столбов вмуровываются штифты, на которые будет прикреплена верхняя обвязка.

Следующим этапом на стене дома нужно закрепить опорную балку. Её необходимо расположить немного выше, чем стойки, чтобы обеспечить необходимый уклон, для того чтобы снег не скапливался на ней, а свободно падал вниз.

Для закрепления балки на деревянной стене подойдут саморезы, а для того чтобы закрепить балку на стене из кирпича нужно вставить дюбеля в заранее просверленные отверстия.

Нюансы установки стропильной системы

Расстояние между стропилами рассчитывают с учётом выбранной кровли. Лучше всего воспользоваться специальными программами для этой цели.

Один край стропильной ноги необходимо прикрепить на опорной балке, на стене. Сделать это можно двумя путями: первый – подготовить несколько пазов в самой балке и вставить стропила в них, после чего закрепить с помощью металлических уголков Второй вариант – использовать специальные крепления.

Второй край стропильной ноги прикрепляется к верхней обвязке стоек. Так как кровля весит немного, то их также можно закрепить с помощью металлических уголков. Если грунт под навесом пучинистый, то лучше использовать подвижное соединение стропил с обвязкой, чтобы избежать проседания стоек.

Устраиваем кровлю

Навес не нуждается в утеплении и гидроизоляции. За редким исключением любое кровельное покрытие крепят к разреженной обрешетке. Только мягкая черепица, требует сплошную обрешетку и гидроизоляцию листов ОСП.

В свою очередь профнастил, можно уложить непосредственно сверху самих стропил. Листы кладутся поперек стропил с нахлестом, а крепятся саморезами.

Современные строительные технологии позволяю построить навес человеку с практически любым бюджетом, поэтому ответ на вопрос, сколько стоит построить навес, целиком зависит от желаний покупателя и его фантазии.

В этой статье были подробно рассмотрены все этапы возведения навеса. Теперь осталось лишь взять на вооружение полученные знания и приступать к строительству этой практичной и стильной детали приусадебного ландшафта.
