Пошаговая инструкция: как сделать стапель своими руками

Дело непростое изготовить напольный стапель своими руками

Как сделать стапель самому:

Создание рамы конструкции. Из приготовленных металлических профилей свариваем внешний каркас, а к нему присоединяется внутренняя рама.  Сверху и снизу во всех возможных местах свариваем наружный каркас, чтобы будущая конструкция была максимально прочной. Для надежности и лучшей жесткости углы конструкции покрываем дополнительными косынками из металла. Наиболее скрупулезные специалисты устанавливают поперечные балки.
Прикрепление к подготовленному каркасу ножек или колесиков. Это позволит корректировать горизонтальную позицию конструкции. При желании хозяина гаража, в нем можно вмонтировать рельсы, на которых конструкция на прикрепленных колесиках будет удобно передвигаться.
Изготовление деталей стапеля (стоек, лап, верхних прижимов). Из стали толщиной в 1 см вырежьте прямоугольники со следующими параметрами: ширина в 200 мм и длина в 350 мм, и приварите к ним стойки высотой в 300 мм. Дополнительно можно использовать усилительные укосины. Верхние прижимы должны быть длиной в 250 мм (для них часто используют обломки из рессор КАМАЗа). В них прожигаются проймы под крепежные болты.
Приваривание зажимных струбцин.  Для приваривания зажимов каркас выставляется точно по нивелиру. Дальше следует зафиксировать вертикальные стойки с помощью болтов. Потом нивелиром выставляют высоту, на которой должны размещаться лапы. Теперь можно приваривать зажимные струбцины.
Этап монтирования стойки и тянущих элементов. Мощность гидравлических устройств заводского типа должна составлять около 2000 кг. Крепить вытягивающие элементы можно на накладку из швеллера, поставленную на каркас. Дальше просверливаются в раме в нужных местах, чтобы можно было поставить тянущий механизм в необходимую точку в процессе работы.
Проверка конструкции. Чтобы проверить работу конструкции, следует установить ТС, требующее ремонта, на оборудование

Важно проверить: работают ли все элементы, качество их крепления и передвижения по каркасу, и только после этого приступать к непосредственному ремонту.

Изготовить напольный стапель своими руками дело непростое. Чтобы справиться с работой, человеку потребуются навыки слесаря и сварщика. Если стапель изготавливается только для своей машины человеком, который далек от выполнения перечисленных этапов работ, лучше не рисковать и отправить машину на профессиональный ремонт. Имея опытного помощника и необходимые навыки, можно своими руками изготовить качественный и надежный стапель за стоимостью в несколько раз уступающую заводской. Перед началом работ советуем заранее ознакомиться с механизмами работы нужной конструкции и взять её за основу в изготовлении собственного стапеля.

Изготовление рихтовочного стенда

Для получения надёжного каркаса профиль должен выдерживать не только вес автомобиля, но и усилие, создаваемое башенной стойкой. Для выполнения таких задач толщина металла стапеля не должна быть менее 4 мм

Наиболее удобна для установки в гараже платформенная конструкция рихтовочного стенда, и её проектированию стоит уделить отдельное внимание

Точные размеры стапеля зависят от типа транспортного средства, нуждающегося в обслуживании. В длину для подобной конструкции будет достаточно 4.5 м профиля, а ширина в 2 м обеспечит удобную установку машины. Для изготовления каркаса подойдёт швеллер с сечением 50-120 мм, который образует прочную платформу для установки машины. Учитывая, что нагрузка от силовой башни на профиль будет пытаться его развернуть, требуется установить мощные ребра жёсткости. Сбор каркаса проводится с помощью сварочных прихваток, а после подгонки выполняется окончательная сварка. В целом все действия имеют следующий порядок:

• Сбор конструкции согласно разработанной схеме;
• Сваривание тела стапеля с учётом всех рёбер жесткости;
• Сборка и установка крепежей для фиксации автомобиля;
• Монтаж силовой стойки и дополнительного оборудования;
• Установка цепей, захватов и кронштейнов.

При выполнении таких работ особое внимание требуется уделить жёсткости конструкции. Организовать ремонт на стапеле возможно только при условии, что машина будет надёжно закреплена. Следует внимательно относиться к вопросам безопасности

Нагрузки, воздействующие на раму транспортного средства во время вытяжки способны не только повредить автомобиль, но и нанести ощутимый удар по здоровью

Следует внимательно относиться к вопросам безопасности. Нагрузки, воздействующие на раму транспортного средства во время вытяжки способны не только повредить автомобиль, но и нанести ощутимый удар по здоровью.

Для чего нужно сохранять базовую геометрию основания кузова

Достаточно часто бываю ситуации когда водители автомобиля обращаются в автосервисные центры для того чтобы исправить деформации основания кузова разного вида и типа сложности, появившиеся после:

• наезда на разные препятствия;
• столкновения с другими автомобилями;
• после того как автомобиль перевернулся.

Искажение базовой геометрии кузова возможно выявить, проведя замеры кузова по основным контрольным точкам геометрии кузова, точные координаты которых указаны в специально приложенной документации по техническим характеристикам автомобиля. После проведения измерений, определяется несоответствие нормальным значениям, указанным в документах, величин, заключается вывод о том, что кузов перекошен и требует рихтовки.

Восстановление кузова авто

Для того чтобы исправить появившиеся деформации кузова, необходимо применить определенно направленное усилие к самому металлу. Именно для этих целей стапель оборудован специальными гидравлическими приводами, а также разнообразными приспособами для закрепления одной части кузова и дополнительного закрепления остальных частей. Делая вывод из того что, каждый автомобиль деформируется в разной степени, стоит считать каждый вид деформации уникальным по-своему, требующий кузовного ремонта разнообразного уровня сложности. Именно для этих целей существует достаточно большое количество разновидностей стапельных устройств, способных помочь выполнять ремонтные работы, а также правки дефектов кузова с разными уровнями сложности.

Сборка самодельного стапеля

Самостоятельное изготовление стапеля следует начинать с монтажа рамной платформы приспособления. Для этого понадобится стальной прямоугольный профиль сечением 50×50, 70×40 и других, в зависимости от предполагаемой нагрузки на приспособление. Соединение деталей выполняется сварным швом, который должен быть выполнен максимально качественно. Линейные размеры платформы должны удовлетворять размерным параметрам рам большинства автомобилей, с которыми вы предполагаете работать.

Для обеспечения высокой прочности рамы необходимо сочетать как продольные, так и поперечные элементы. Сборку конструкции необходимо выполнять на ровном плоском основании, например на бетонном полу. Повысить качество соединения деталей поможет изготовление фаски на торцах деталей в местах их стыковки. Кроме этого необходимо правильно подобрать режимы работы сварочного аппарата. Для обеспечения высокой устойчивости рамы с установленным на ней автомобилем рекомендуем приварить по углам и центру продольных сторон стойки небольшой высоты.

К раме стапеля необходимо подобрать или изготовить ряд вспомогательных приспособлений, без которых работа по правке кузова и придания раме правильной геометрии будет невозможна. Первое из них – крепежи.

Они используются непосредственно для фиксации остова автомобиля на стапеле. От их прочности и работоспособности зависит качество кузовных (рамных) работ. Конструкция крепежей может быть различной, но она должна позволять:

1. выдерживать прикладываемое к раме деформирующее усилие без разрушения;
2. обеспечивать возможность перемещения по раме и крепления в различных ее точках;
3. обеспечивать максимальную прочность соединения рамы автомобиля со стапелем.

Именно учитывая все вышеперечисленные параметры, и подбирается тот или иной вариант крепежей. При этом для работы с различными марками авто лучше применять приспособления с изменяющейся высотой расположения крепежных губок и перемещающиеся по раме стапеля как в продольном, так и в поперечном направлении.

Другое обязательное приспособление – силовая стойка, которая так же должна перемещаться и фиксироваться в различных стойках стапеля.

Именно через них и прикладывается основное усилие к тем или иным частям автомобильного остова с целью его выпрямления. В связи с этим подобный узел так же должен иметь максимальную прочность. Основным материалом для изготовления стоек служит квадратный стальной профиль сечением не менее 80×80 или стальная труба. Место соединения вертикальной и горизонтальной деталей дополнительно усиливается установкой косынки из того же профиля, или чуть менее.

Для удобства работ стойка должна быть оснащена приспособлением для крепления к раме стапеля и площадкой для установки упорных стержней. Для работы с несложными дефектами кузова достаточно двух подобных приспособлений.

Таким образом, используя вполне доступные материалы и простейшие виды соединения деталей – сварочное и болтовое вы не только сможете изготовить полезное и удобное приспособление, но и сэкономить на этом значительные средства.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение

Статьи, которые Вам будут интересны:

Материалы и инструмент для работы

Чтобы изготовить стапель для ремонта автомобиля своими руками, нужно сразу позаботиться о необходимых материалах и приспособлениях. Тогда процесс работы будет идти быстро. Итак, перед работой обязательно необходимо приобрести следующие материалы:

• швеллер из прочного металла, толщина которого должна быть не менее 5 мм;
• несколько ненужных, но толстых кусков металла для увеличения жесткости конструкции;
• электрический перфоратор, набор толстых длинных болтов;
• зажимы и фиксаторы для последующего закрепления автомобиля;
• усиленная металлическая цепь, вытягивающий механизм;
• гайки, сварочный аппарат, масляная краска, укрепляющие колонны.

Во время приобретения материалов и инструментов для работы особенное внимание следует уделить качеству и размерам металлического швеллера. Следует учитывать, что нужны будут планки для оформления стапеля по всему периметру, а также поперечные планки, которые могут служить дополнительными фиксаторами жесткости. При этом не следует забывать о колоннах

При этом не следует забывать о колоннах.

Виды стапелей [ править | править код ]

Конструкция состоит из вмонтированных в пол рельсов, стоек, анкеров, креплений. Преимущества: относительно низкая стоимость, быстрая установка автомобиля, экономия площади автомастерской. При неиспользовании стапеля: если оборудование простаивает, площадь, где обычно расположен «вытягиваемый» автомобиль, можно использовать для других целей, поскольку рельсы монтируются вровень с полом. При использовании напольной конструкции сложнее делать необходимые измерения, что является определенной платой за универсальность подъёмника.

Такой стапель имеет вид эстакады с въездным трапом и рельсовыми опорами. Для автомобилей с заблокированными колесами применяется специальная тележка и лебедка. Центрировать автомашину не нужно, это экономит время и позволяет удобно организовывать рабочее пространство. Две башни с надежной гидравликой и мощными креплениями позволяют «тянуть» кузов в любых направлениях под разными углами с усилием до 20 и более тонн. Оборудование имеет телескопическую шкалу, позволяющую фиксировать изменения линейных размеров кузова.

Стапель платформенный эксплуатируется для наиболее сложного кузовного ремонта. Металлическая платформа оснащена сложной системой креплений и зажимов. Еще у неё есть ножничный подъёмник и башни, которые осуществляют силовые манипуляции. Такое платформенное оборудование считается универсальным. Оно дает возможность вытягивать поврежденный фрагмент во всевозможных направлениях, чтобы вернуть правильную форму. Поскольку в устройстве есть разновидные механизмы и всяческие крепления, можно проводить разные виды ремонта автомобиля. Но недостаток такой конструкции – это огромные габариты приспособления.

Рамный несколько сложнее платформенного. Он незаменим для исправления незначительных деформаций. Такой рихтовочный стенд позволяет надежно фиксировать автомашину и «тянуть» кузов в разных направлениях. Использование рамного стапеля с применением автоподъёмника экономит пространство автосервиса.

Ста­пель при­ме­ня­ет­ся при вос­ста­нов­ле­нии ава­рий­но­го авто­мо­би­ля для жёст­ко­го креп­ле­ния кузо­ва и даль­ней­ше­го его ремон­та. Ста­пе­ли быва­ют: плат­фор­мен­ные, рам­ные и анкер­но­го типа (наполь­ные).

p, blockquote 1,0,0,0,0 –>

Проведение подготовительных работ

Прежде чем сделать стапель, необходимо будет провести ряд подготовительных работ. Так, стоит заранее определить, какие именно работы будут на нем выполняться, и какие модели автомобилей можно будет с его помощью ремонтировать. Например, если вы решите открыть кузовную мастерскую, то вам понадобится платформенное устройство, а для мелких бытовых работ вполне подойдет и рамный агрегат.

Определившись с типом стапеля, следует подготовить пол того помещения, где он будет установлен. Так, рамная конструкция потребует заглубления креплений для нее в пол, а также закрепление их с помощью цементного раствора. А вот платформу можно вполне установить в гараж и без прикрепления ее к полу, так как ее вес вполне позволит проводить необходимые кузовные работы.

Виды стапелей

Независимо от вида стапеля, он выполняет одну и ту же функцию: автомобиль устанавливается и фиксируется на специальной раме, а два других устройства производят вытяжку мятого участка. Если позволяет конструкция и требует ремонт, то вытяжных устройств может быть три, а то и больше.

• Платформа. Автомобиль загоняют на нее и поднимают с помощью специального механизма. С помощью прочной системы различных металлических креплений автомобиль фиксируется, а остальным оборудованием производится вытяжка почти во всех направлениях. При этом, усилия, которые прилагаются с различных сторон, могут иметь различную величину.
• Рама. Такой вид стапеля предназначен для грубого выпрямления кузова. На него крепится кузов без ходовой части и происходит вытяжка деформированного участка посредством специального рычага с цепью. Именно рамный стапель многие водители стараются изготовить своими руками из-за простоты его конструкции.
• Напольный стапель. Такое оборудование является развитием рамы. На этот раз в полу под машиной установлены специальные рельсы, по которым и перемещаются вытяжные устройства и цепляются за концы поврежденного участка. Плюсом данного стапеля можно назвать его богатую функциональность. Благодаря ему, можно выпрямлять вмятины практически любой сложности.

Данная классификация позволяет различить стапели по типу основания. Тем не менее, существует и другое различие. Многие ремонтные приспособления могут отличаться по принципу подката под автомобиль или к нему. Другие стапели имеют специальные аппарели или подъемные устройства. Основными же являются платформенные, рамные и напольные, так как на основе их создавались уже все остальные.

Виды и функциональность рихтовочных стапелей

Строгой стандартизации силовых стендов не существует. Большинство производителей дополняют стапель различным оборудованием. Так, анкерные зажимы, специальные захваты и многобашенная конструкция стенда обеспечивает создание усилия в нужном направлении. Для использования в гараже можно выбрать только самое необходимое оснащение, а остальное приобрести или изготовить потом. Все стапеля можно разделить на 3 вида имеющие свои особенности и функциональность.

Рамная конструкция стапеля

Рамный стапель – представляет собой конструкцию для вытягивания относительно небольших деформаций. Такой стенд подойдёт для проведения локальных работ и позволяет с высокой точностью восстановить геометрию деформированного участка. Металлическая рама имеет сложную конструкцию, которая служит для обеспечения достаточной жёсткости. Прочная фиксация позволяет производить растяжку транспортного средства в любую сторону и изменять направление прилагаемых усилий.

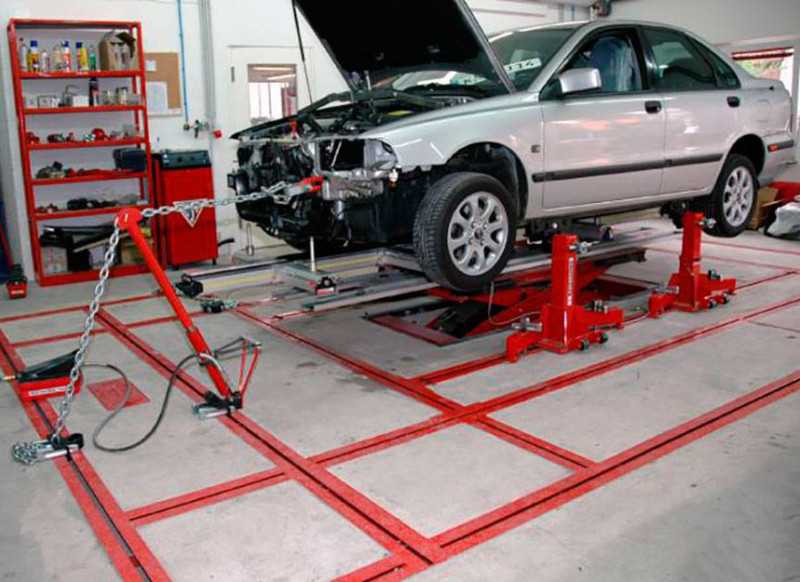

Напольная конструкция стапеля

Напольный стапель – используется профессиональными компаниями, специализирующимися на кузовном ремонте. Его конструкция подразумевает довольно высокие тяговые усилия, подходящие даже для восстановления грузового транспорта. При отсутствии объёмов работ эта система не занимает много места, что обеспечивает дополнительные удобства в эксплуатации. Такой стапель для кузовного ремонта своими руками сделать довольно сложно ввиду огромного количества деталей. В большинстве случаев функциональность такого силового стенда не нужна в условиях обычного гаража.

Любой напольный стапель нуждается в специально подготовленном основании. Монтаж рельсовых путей, системы стоек, анкеров и креплений требует точных расчётов и наличия соответствующего оборудования. Наиболее удобен напольный стапель при установке крепёжных систем вровень с полом, что обеспечит безопасность передвижения и работы. Возможностей такого силового стенда будет достаточно для доступа к любому участку деформации, а установка и закрепление машины не занимает много времени.

Платформенная конструкция стапеля

Платформенный стапель – имеет некоторую схожесть с эстакадной конструкцией. С помощью такого приспособления легко тянуть кузов автомобиля в любом направлении. Платформа подобного устройства имеет огромные возможности для установки дополнительного оборудования. Производить вытягивание на таком стенде наиболее удобно, а его функциональности достаточно для профессионально применения или проведения ремонта в гараже.

Порядок изготовления рамного стапеля

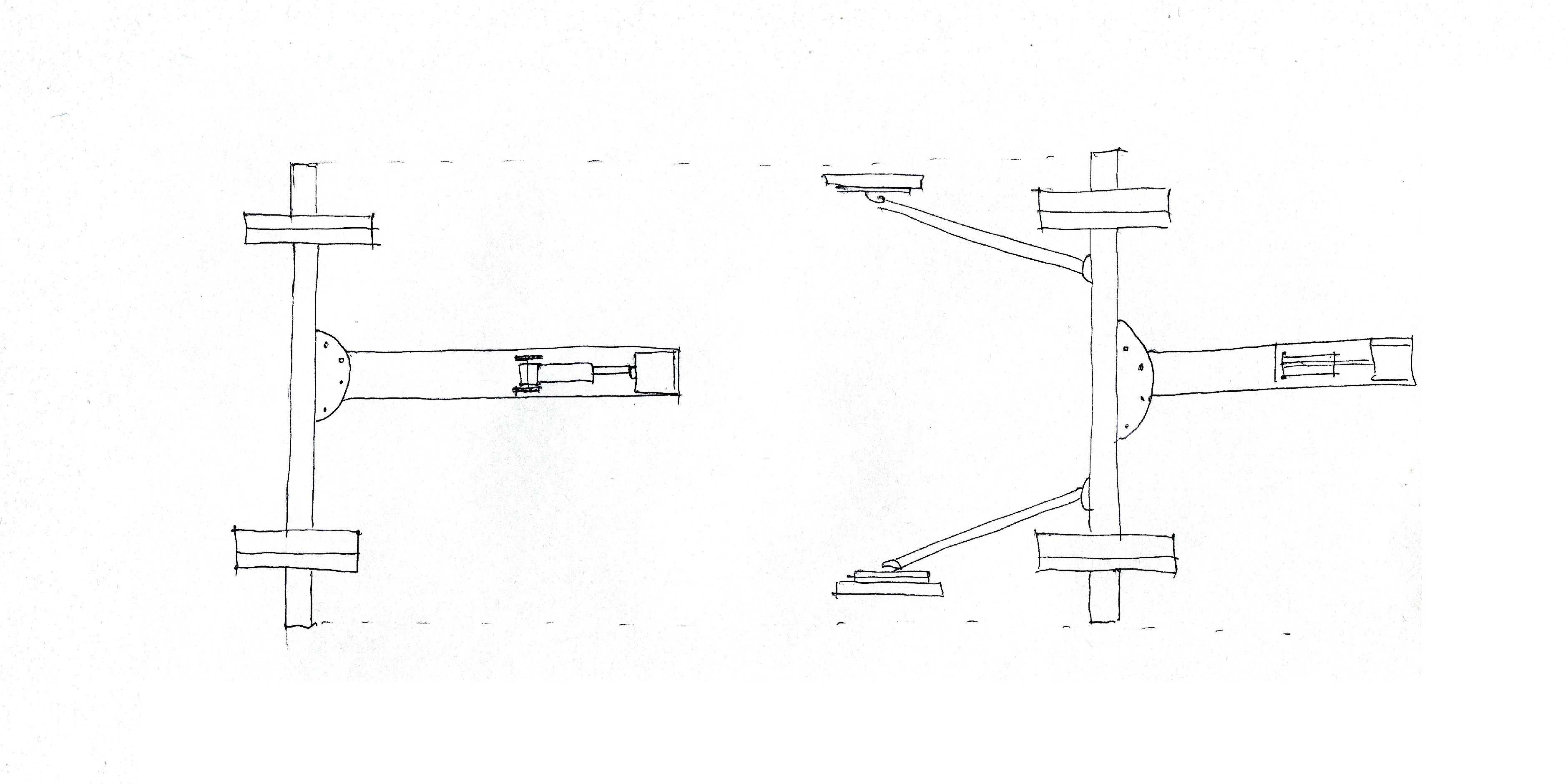

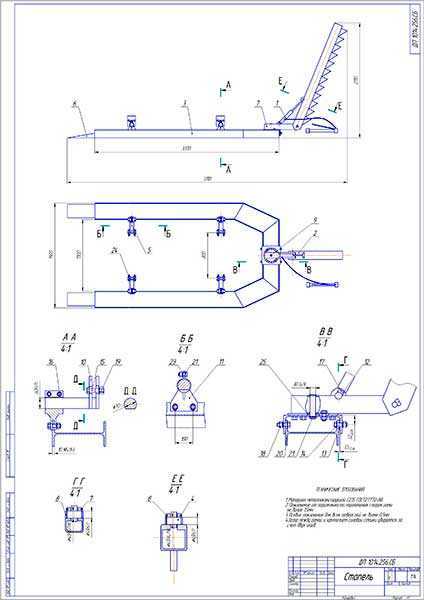

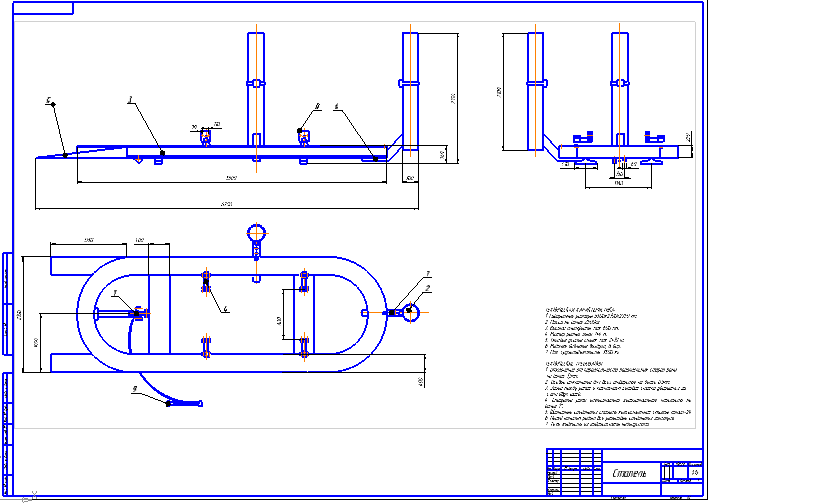

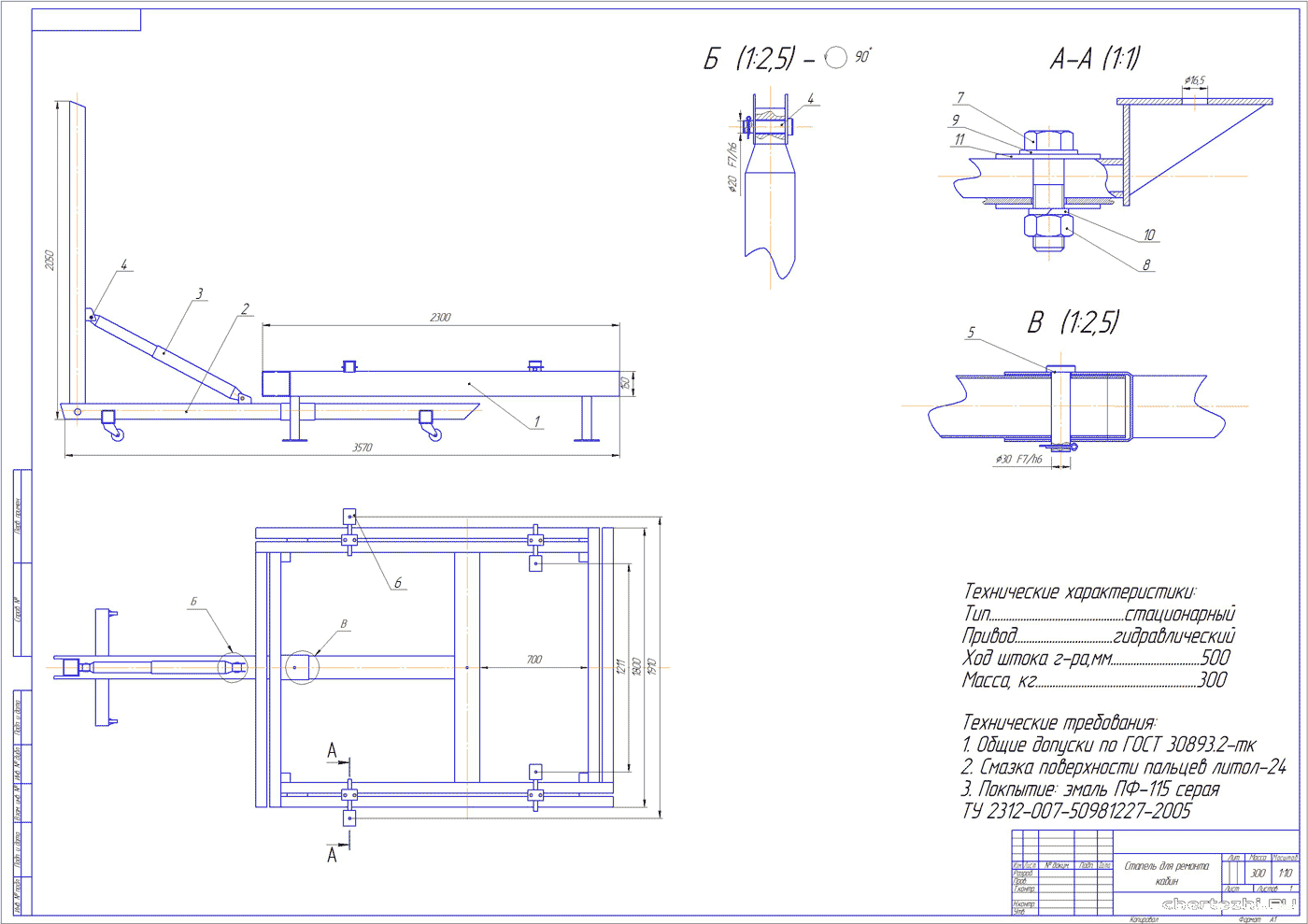

Для начала следует сделать своими руками чертеж. Это совсем несложно, если ориентироваться на уже существующие примеры. При построении простейшего чертежа стапеля для ремонта кузова нужно учитывать не только допустимые размеры будущей конструкции, но еще и учесть расположение некоторых крепежных деталей и фиксаторов.

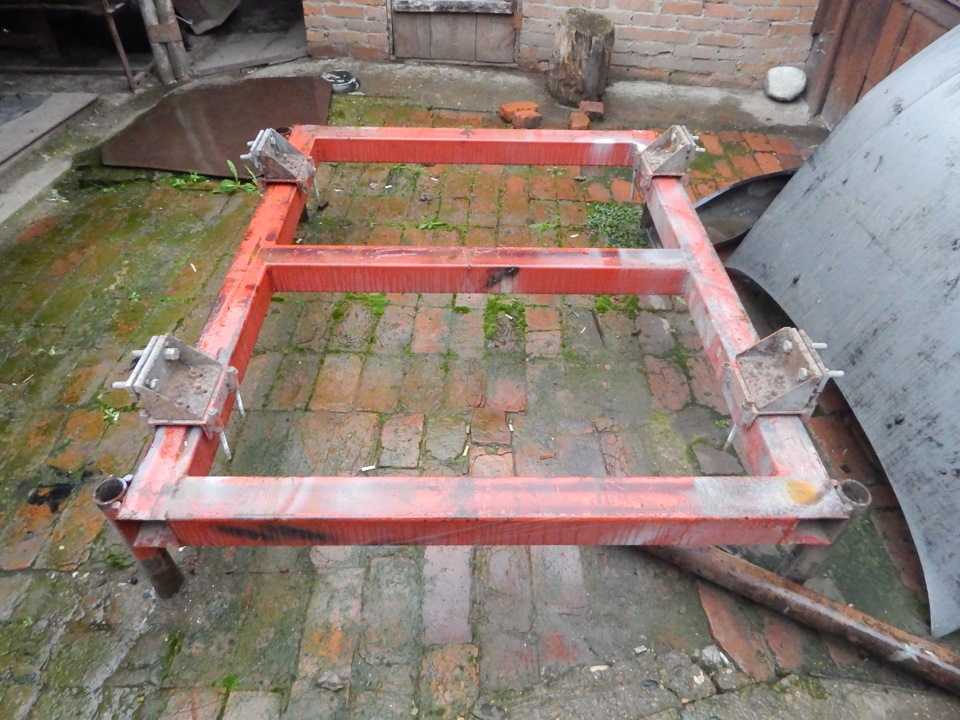

Работа начинается со сборки основного каркаса стапеля. Для этого необходимо сначала усилить как продольный, так и поперечный профиль. Как раз здесь и понадобятся куски толстого ненужного металла. Их просто следует хорошо приварить к концам профилей, за счет чего рейки будут в этих частях несколько толще.

К профилю, который будет служить в качестве поперечной балки, необходимо сразу приварить уголки, а в них просверлить отверстия для болтов. Нужно постараться сделать все максимально ровно, чтобы потом не возникало никаких перекосов. Параметры для таких отверстий подбираются в каждом случае индивидуально, что в большей степени зависит от марки и габаритов имеющегося автомобиля.

Продольный профиль также следует усилить и уголками с отверстиями для болтов и кусочками отработанного металла

При этом важно, чтобы высота стойки оставалась на уровне 25 см. Это самый удобный параметр для последующего ремонта кузова

Теперь следует все части для стапеля почистить металлической щеткой, покрыть грунтовкой и покрасить масляной краской

Такие мероприятия надежно защитят приспособление в будущем от коррозии и порчи, стапель в результате будет служить много лет

Теперь следует все части для стапеля почистить металлической щеткой, покрыть грунтовкой и покрасить масляной краской. Такие мероприятия надежно защитят приспособление в будущем от коррозии и порчи, стапель в результате будет служить много лет.

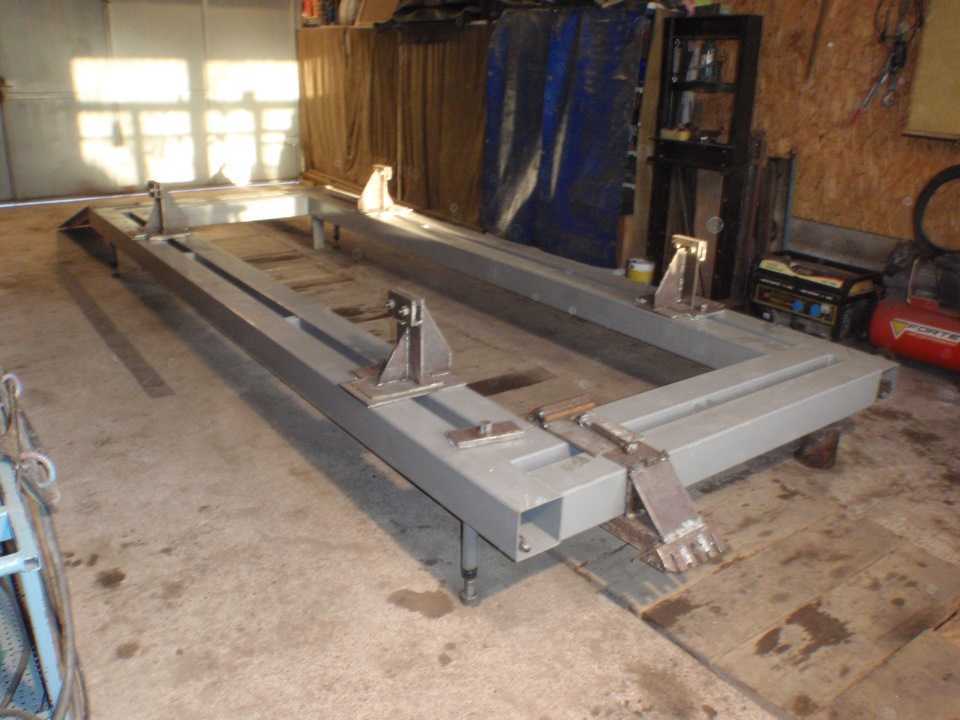

Теперь необходимо основной каркас стапеля собрать. Для этого сначала соединяются между собой посредством болтов и гаек поперечные и продольные планки, а потом поверх такой горизонтальной конструкции устанавливаются и стойки. Для их фиксации лучше всего подойдут болты типа М4. Они смогут выдержать практически любую тягу.

Теперь необходимо сделанную таким способом конструкцию установить на постоянное место в гараже

Очень важно, чтобы она не шаталась. При этом также необходимо учитывать, что автомобиль должен входить на стапель свободно, без каких-либо проблем и ограничений

Целесообразно, если стапель не стоит на поверхности ровно, приварить к низу каркаса в нужных местах небольшие тонкие кусочки металла

Ведь что-то подкладывать под механизм бесполезно, т. к. это результата не даст

Целесообразно, если стапель не стоит на поверхности ровно, приварить к низу каркаса в нужных местах небольшие тонкие кусочки металла. Ведь что-то подкладывать под механизм бесполезно, т. к. это результата не даст.

Напоследок в заранее намеченных по чертежу местах следует надежно укрепить все необходимые захваты и цепь. После того как конструкция будет еще раз проверена на прочность, если она стоит ровно, можно смело приступать к ремонту кузова автомобиля.

Виды стапелей

Стапели для правки кузовов бывают разными и классифицируются в зависимости от конструктивных особенностей на рамные, подкатные и платформенные. Рассмотрим основные различия и краткие описания каждого вида стапеля для осуществления ремонта кузова.

Платформенный стапель

Основным элементом является платформа, на которую при помощи специальных зажимов крепят транспортное средство и устанавливают несколько силовых стоек с целью создания требуемого по величине и направлению усилия. Основное преимущество платформенного стенда заключается в простой установке и возможности переустановки в любой момент, чего нельзя сказать о напольных стапелях, которые строго привязаны к фундаменту.

Платформенный стапель помимо основных компонентов имеет лебёдку и передвижной блок для автомобилей. Данный вид стапеля производится в двух форматах: с одной или двумя опорными башнями, которые в свою очередь оснащены гидравлическим мотором для повышения надёжности работы и облегчения процесса. Башни можно передвигать по всему кругу платформы для того, чтобы максимально чётко и легко осуществлять крепление автомобиля вне зависимости от формы и места повреждения.

Ещё одной особенностью подобного стапеля является возможность с лёгкостью передвигать автомобили весом более двадцати тонн. Также платформенный стапель оснащается телескопической шкалой для осуществления более точных измерений. Подобное профессионального оборудование активно используется в официальных и частных автомобильных сервисах, площадь которых позволяет выделить достаточное место для оборудования стапеля.

https://youtube.com/watch?v=HG3TB5w_hHU

Подкатной стапель

Подкатной стапель для кузовного ремонта относится к стационарному виду оборудования и монтируются прямо в пол. Имеют достаточно надёжную конструкцию, что позволяет обслуживать тяжёлые транспортные средства.

Одним из главных преимуществ является то, что можно легко отремонтировать любую модель автомобиля, а на некоторых есть специально предназначенные для подкатного стапеля крепления. Данный вид стапеля занимает минимальное количество места и позволяет проводить восстановительные работы даже в небольших гаражах.

Если к подкатному стапелю добавить также определённые аксессуары, которые продаются в профессиональных магазинах, то его функции становятся практически безграничными

Особенно актуально подобное профессиональное оборудование для проведения тонких работ на дорогостоящих машинах, в которых крайне важно не нарушить структуру металла кузова и не испортить внешний вид

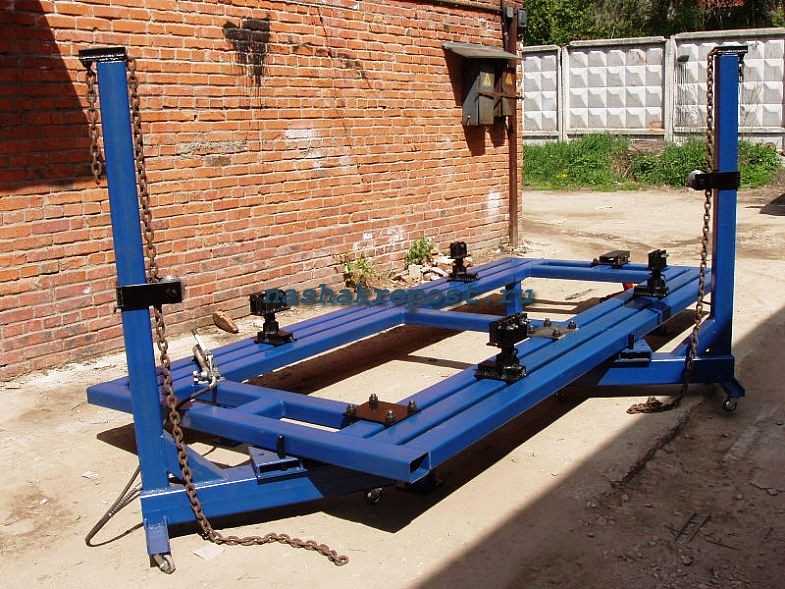

Рамный стапель

Рамные стенды имеют более сложную конструкцию, но при этом очень удобны в работе. Занимают мало места и, как правило, устанавливаются на ножничном автоподъёмнике, что позволяет поднять машину и тянуть кузов на строго установленной высоте.

Рамный стапель представляет собой намного более сложную конструкцию, чем платформенный вариант. При выборе такого вида стапеля предпочтительней выбирать модели с автоподъёмником: это значительно снизит время на ремонт, а также позволит сэкономить место.

Более подробную информацию о том, как правильно выбрать подъемник для легкового автомобиля, читайте в материале нашего автора.

Мини-стапель

Наиболее доступный для личных нужд вариант оборудования. Крепится с помощью специальных рам к полу. Отличительной особенностью является низкая стоимость конструкции и эффективность для небольших ремонтов. Мини-стапель не подходит для серьёзных масштабных работ, так как при подъёме затрудняется процесс измерения и данные иногда могут отличаться от фактических показателей. Наиболее часть применяется в качестве оборудования для исправления небольших искривлений, вмятин и т. д.

Огромным преимуществом напольного стапеля является то, что если его используют для частных нужд, соответственно бывает он необходим далеко не каждый день, то в остальное время рельсы могут как применяться по иным нуждам, так и полностью сравниваться с уровнем пола.

Виды и особенности стапелей

Разновидностей стапеля очень много, и каждый из них относится к определенной группе:

1. Напольный стапель для кузовного ремонта: представляет собой крупногабаритную передвижную систему. Перемещение производится по проложенным рельсам. Использование напольного стапеля актуально для восстановления грузовых и легковых кузовов любой степени деформации. В комплект к напольному стенду входят зажимы, выпрямитель с пневматическим механизмом, укрепленные стойки. Несмотря на размер такого устройства, он не занимает много места, а при его простое пространство с рельсами может использоваться для других целей, ведь их уровень одинаков с полом. Выпрямитель может функционировать в любом направлении, что облегчает ремонтный процесс. Средняя стоимость такого изделия варьируется от 125 тыс. до 360 тыс. рублей.
2. Платформенный стапель: идет в комплекте с рельсами и въездным мостом. Оснащен лебедкой и передвижным блоком для автомобилей, у которых не функционируют колеса. «Опорные стойки имеют надежный гидравлический механизм, что гарантирует долгий срок службы». Балки крепления обладают способностью передвигать конструкции массой более 20 тонн в любых направлениях. Платформенный стапель делает более точные расчеты и определяет погрешности благодаря телескопической шкале. Стоимость такого устройства составляет 300 тыс. рублей и более.
3. Рамный стапель для кузовного ремонта: по сравнению с другими видами восстановительных стендов обладает высокой эргономичностью и экономичностью рабочего пространства. В частности это вызвано наличием автоподъемника. Стапель надежно фиксирует машину и выпрямляет по заданным параметрам. Давление на кузов оказывает гидравлика силового устройства. Из-за недостаточно укрепленной системы выравнивания рамный стапель не может выполнять сложные восстановительные работы, но актуален для незначительных кузовных повреждений. Стоимость устройства составляет 70 тыс. рублей и более.

Рамный стапель для быстрого ремонта

Оборудование имеет стандартную комплектацию:

• Фиксирующие элементы для крепления отбортовки к выпрямителю.
• Укрепленные колонны.
• Гидравлический насос.
• Вытягивающий механизм с несколькими точками фиксации.
• Зажимы для кузовных работ.
• Усиленная цепь.

Стапель для быстрого ремонта оснащен усиленным захватом отбортовки, что гарантирует отсутствие рисков соскальзывания автомобиля с платформы. Таким устройством можно легко поправить незначительные удары в боковые части машины, при этом без обязательного крепления авто к полу.

В модели предусмотрена возможность ограничения движения поворотных деталей за счет стопорных строений на шарнирах. Основная колонна плавно регулируется в вертикальном положении в любом направлении тяги, что уменьшает время восстановительных работ. Рабочий процесс проходит следующим образом:

1. Поднятие авто на нужный уровень и закрепление под колеса специальных блокаторов.
2. Помещение машины на ремонтную платформу.
3. Подвод зажимов под отбортовку и фиксирование к рампе.
4. Укрепленная колонна устанавливается в нужное место с помощью шарнира.

Вес такой конструкции не превышает 400 кг, башня может наклоняться на 90 градусов.

Стапель для поправки геометрии кузова

Нарушение геометрии кузова часто приводит к опасной ситуации на дороге

. Малейшее отклонение геометрии от нормы вызывает такие явления, как занос, плохой вход на поворот и т.д. В любой технической документации указываются контрольные точки, по которым специалисты определяют правильную геометрию авто и, соответственно, параметры ее искажения.

Осуществляется при помощи стапеля, который силовым механизмом тянет его на место. Восстановление геометрии кузова своими руками осуществляется при помощи заводского оборудования и самостоятельно собранного устройства.

К особенностям стапелей относятся:

• Наличие на платформе 4-х анкерных стоек, установленных в любом месте удлиненных паз.
• Тяговое усилие колонн – до 10 тонн.
• Полный подъемник обеспечивает плавное регулирование всей платформой.
• Наличие въездных аппарелей.

Подводя итоги

Кузовной ремонт проводится при помощи трех видов стапелей. Изготовить самостоятельно можно рамочный стенд из швеллера для выправления геометрии автомобиля. Для этого понадобятся усиленная рама, металлические цепи, крюки, специальные зажимы для фиксации авто.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

Вытяжка поврежденных элементов производится при помощи гидравлического инструмента. Изготовление подъемника считается сложным инженерным мероприятием, к которому предъявляются повышенные требования безопасности. Как альтернативные способы рассматриваются сооружение ямы или эстакады.

Стапель — это специальное устройство (платформа), которое предназначено для кузовного ремонта и восстановления изначальной геометрии кузова с помощью приложения разнонаправленных усилий. Качественный стапель заводского изготовления стоит достаточно дорого и для выполнения немасштабных и редких кузовных работ его приобретение не целесообразно. Сделать его можно и своими руками, причем цена за самодельный стапель будет не такой уж и высокой.
