Как сделать калитку из профнастила своими руками

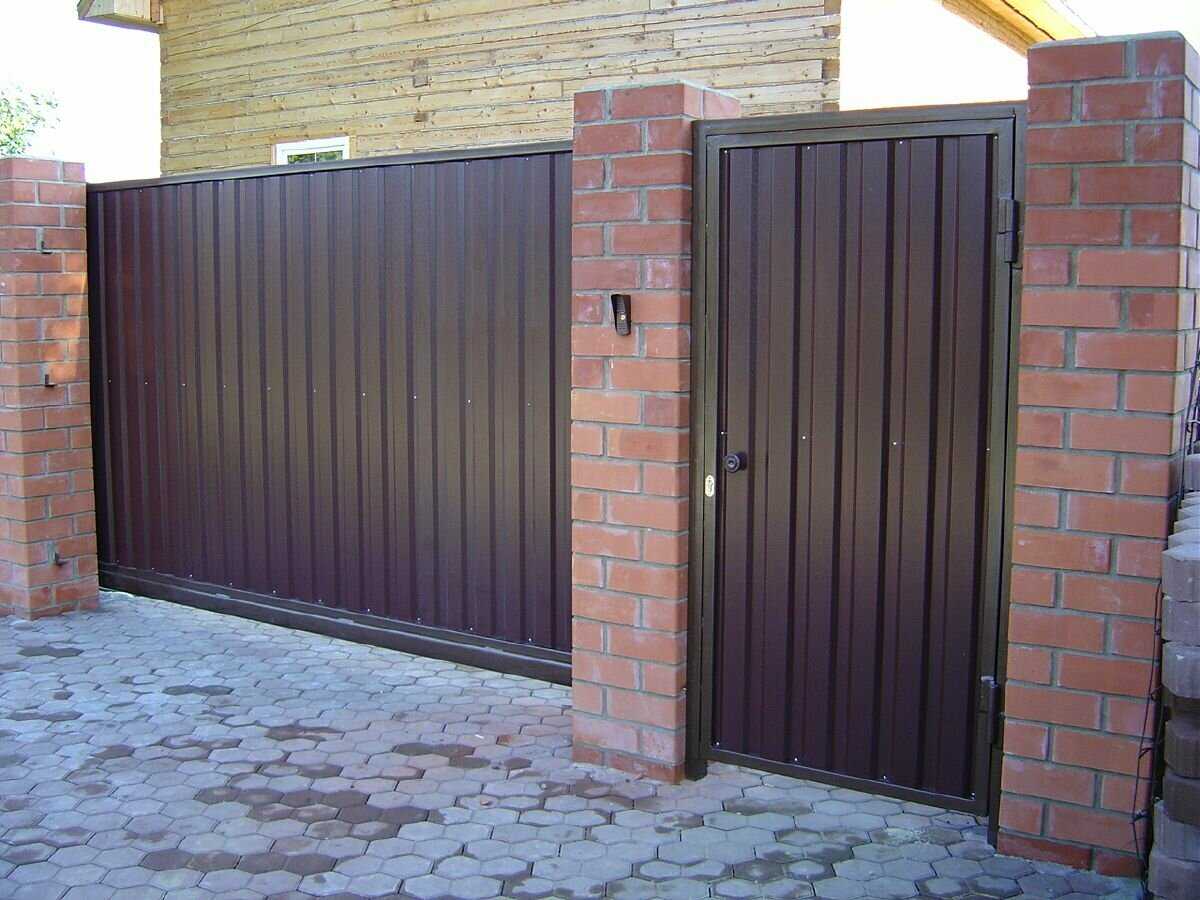

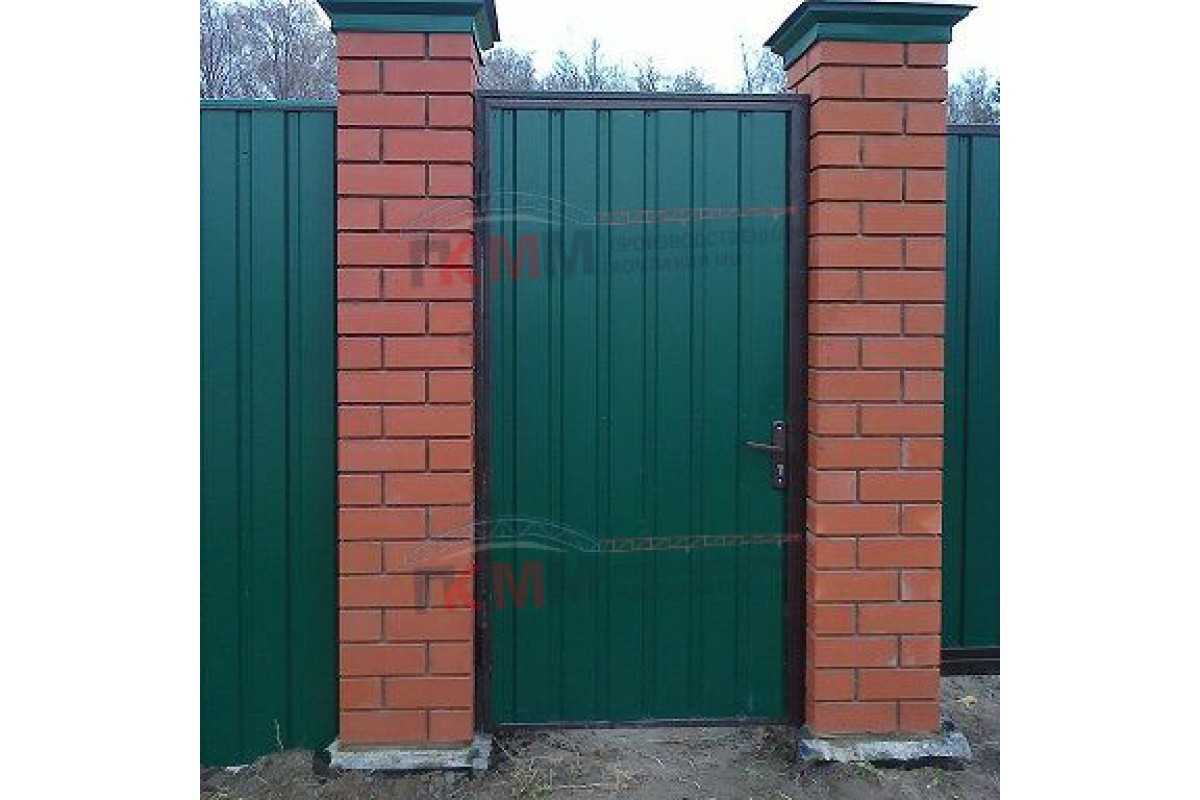

Как сделать столбы из кирпичей?

Кирпич известен тем, что практически не подвергается влиянию разрушения и выглядит очень презентабельно. Но, забор из данного материала получается дорогим. Поэтому из кирпича сооружают опоры, а на пролет применяется, например, профнастил.

Процесс установки кирпича считается достаточно кропотливым, и к нему следует подойти так, как к строительству дома. Придется тщательно почистить территорию, выполнить разметку, проложить гидроизоляцию и смонтировать надежный фундамент.

Смотреть видео

Любой неправильный этап данного процесса приведет к тому, что столбы «дадут» крен и начнут разрушаться. Поэтому делать такую постройку должны грамотные профессиональные мастера. Любитель, у которого «не набита рука» в данном деле, качественно выполнить строительство не сможет.

Так же, остановив свой выбор на конструкции из кирпича, необходимо учесть, что закупка материала и участие квалифицированных специалистов обойдутся недешево.

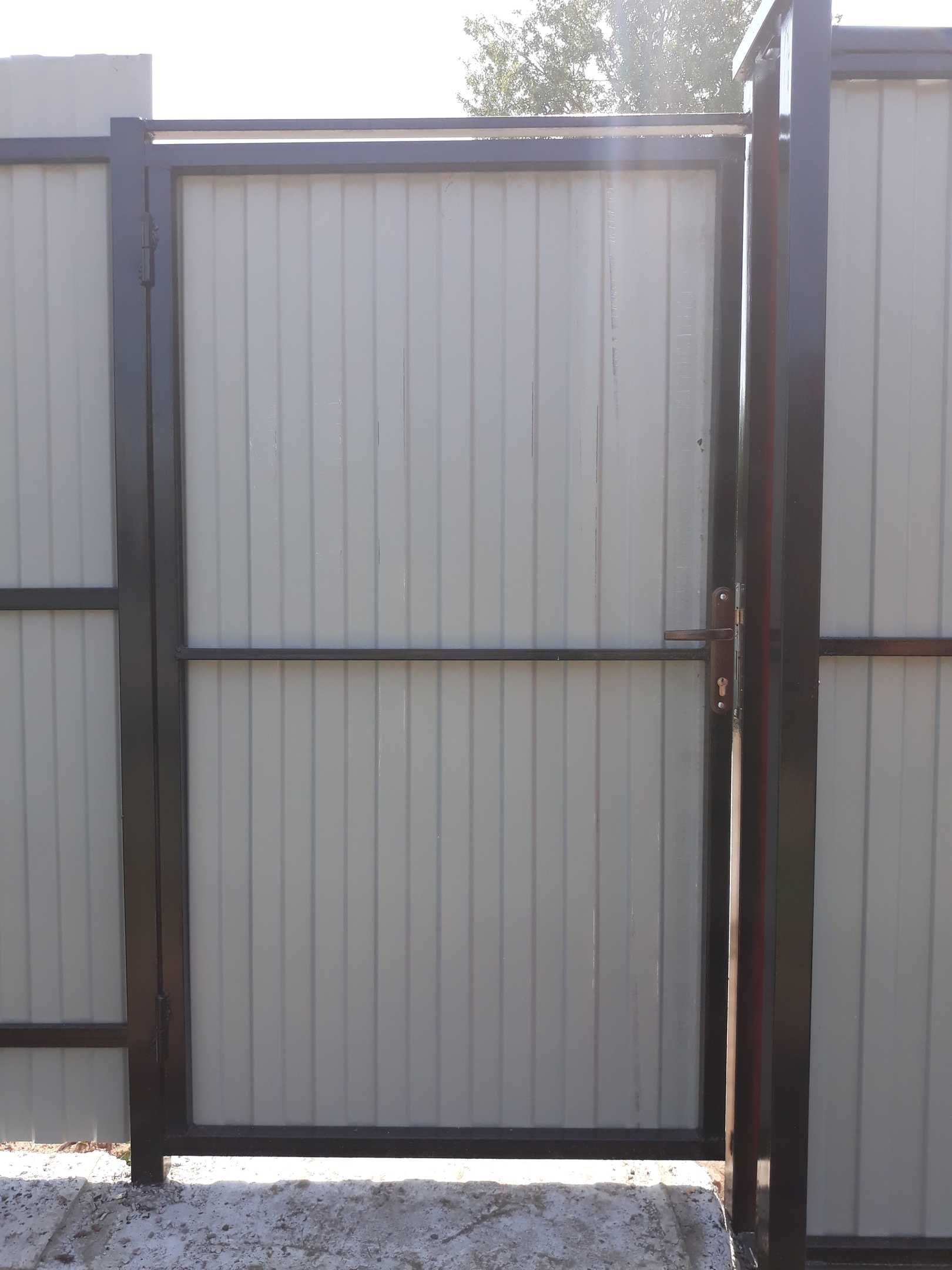

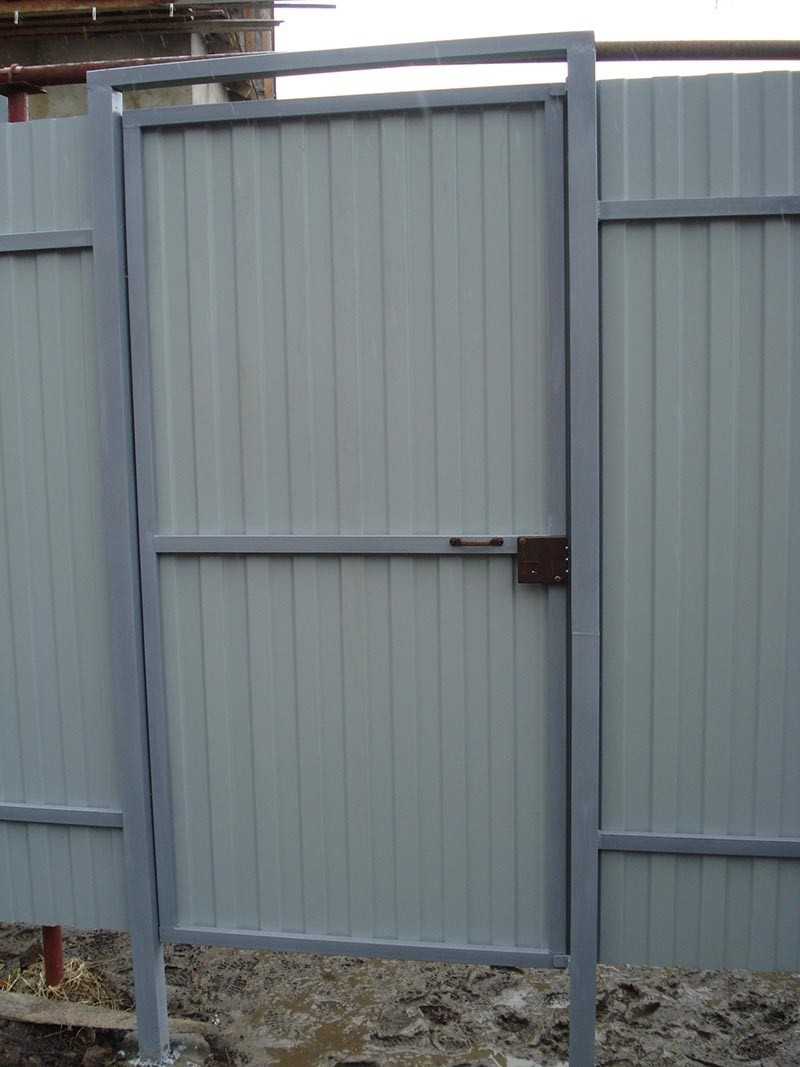

Как сделать калитку одновременно со столбами

Прежде всего, необходимо отметить, что данный вариант обустройства входного отверстия удобен тем, что позволяет без лишних измерений точно рассчитать размеры калитки. Если стоит задача, как правильно сварить калитку из профильной трубы, то легче варианта найти трудно, а если у вас возникает проблемы при проведении сварочных работ, то в этой статье описаны все этапы сварки профтруб.

Алгоритм работы следующий.

1. Нарезается профтруба на размеры указанные в схеме. К столбам забора следует сварить верхнюю, а затем нижнюю планку будущего каркаса калитки из профильной трубы.

Затем следует сварить вертикальные планки каркаса для калитки. На одну из планок перед приваркой наваривают петли навесов. При сварных работах правильность расположения планок проверяется уровнем

Их важно расположить и сварить правильно, иначе сооруженная конструкция будет функционировать плохо

1. Также навесы сваривают на боковые стойки забора.

1. Посередине будущего каркаса нужно сварить горизонтальную планку.
2. После этого каркас срезается с основания, снимается с петель.

1. На готовом каркасе убирается все лишнее, и укрепляются сварные швы. Каркас советуют тщательно сварить еще раз по всему периметру.

1. Далее выполняется врезка замка.

1. И теперь пришло время произвести примерку каркаса калитки. Если калитку получилось сварить правильно, то она будет легко закрываться и открываться.

1. Затем выполняется крепление опорных планок.

1. Готовая рама покрывается обшивочным материалом.

1. На верхнем столбике забора, на стороне, где расположен замок, нужно сварить фиксатор.

Самые распространенные размеры профтрубы для каркаса калитки – это 40*20 мм. Но, в зависимости от габарита ворот, сварить можно из сортамента и на 60*40 мм.

Как приварить точеные петли

Чтобы калиточный проем функционировал эффективно, необходимо учесть много факторов. И вопрос, как правильно сварить калитку из профильной трубы, нельзя решить при халатном отношении к работе. Построенная конструкция должна надежно закрываться, открываться и удерживать силовую нагрузку.

Смотреть видео

Два первых критерия и плотное прилегание конструкции зависит от того, насколько правильно произведен процесс установки петель

Чтобы калиточный проход открывался без громкого скрипа и рывков, важно выбрать правильный вариант сварки данных деталей для профильной постройки

Вначале рекомендуют запомнить, что парная работа петель основана, прежде всего, на их одинаковом размещении на условно проведенной прямой линии. То есть в пространстве они должны располагаться ровно по оси. И это должно быть учтено перед тем, как сварить ворота и дверной проем в них.

При правильном расположении нагрузка от веса дверной конструкции на опоры навесов будет распределена равномерно.

Задача, как самому сварить калитку из профильной трубы, не станет невероятно сложным процессом, если действовать строго по инструкции. Рассмотрим его на примере оформления профилированным листом.

Если данный этап сравнить с остальной работой, то он является наиболее легким:

• вырезается лист нужных размеров;
• подготовленные листы крепят к каркасу саморезами.

Выполнить обшивку к калитке самому очень просто. Но, спешить в этом деле не стоит. Терпение и аккуратность не должны сбрасываться со счетов. Если самому эту работу не приходилось выполнять, расстраиваться не нужно. Все получиться правильно, если правильно вымерять нужные листы материала, и действовать без излишней спешки.

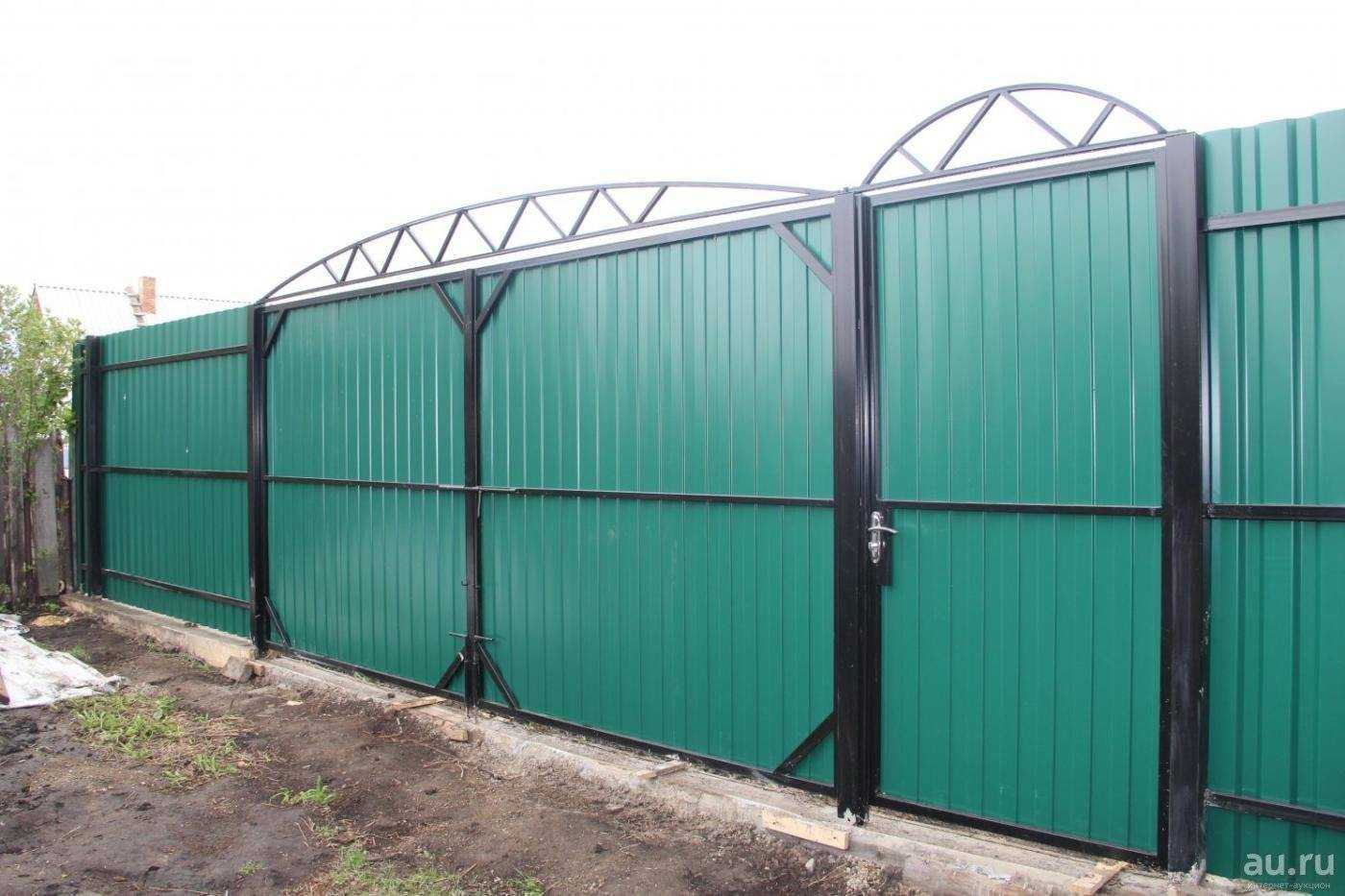

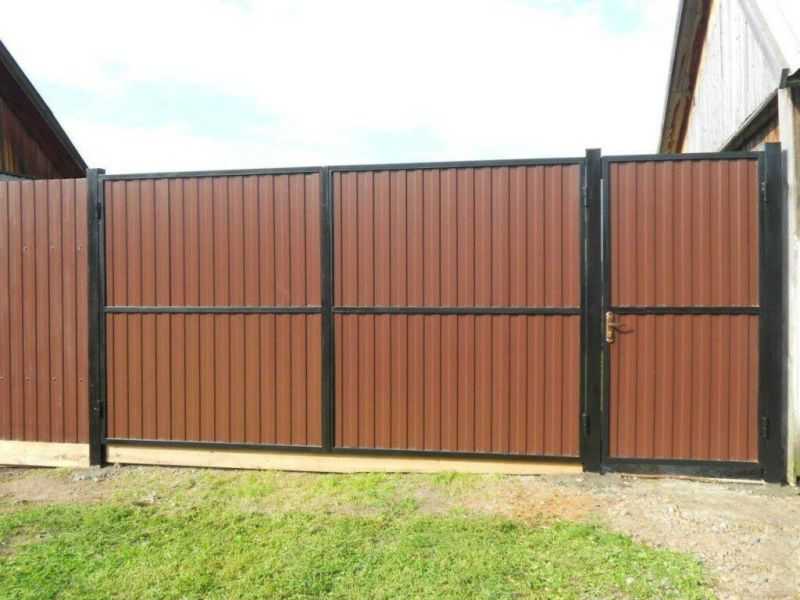

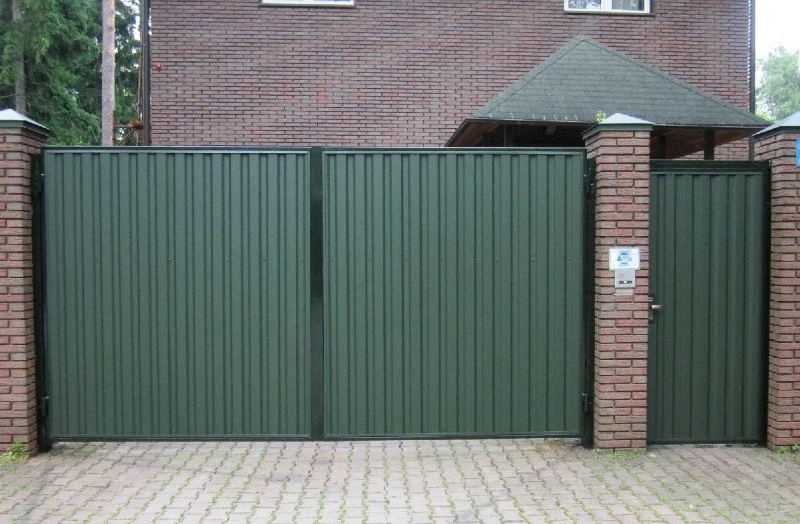

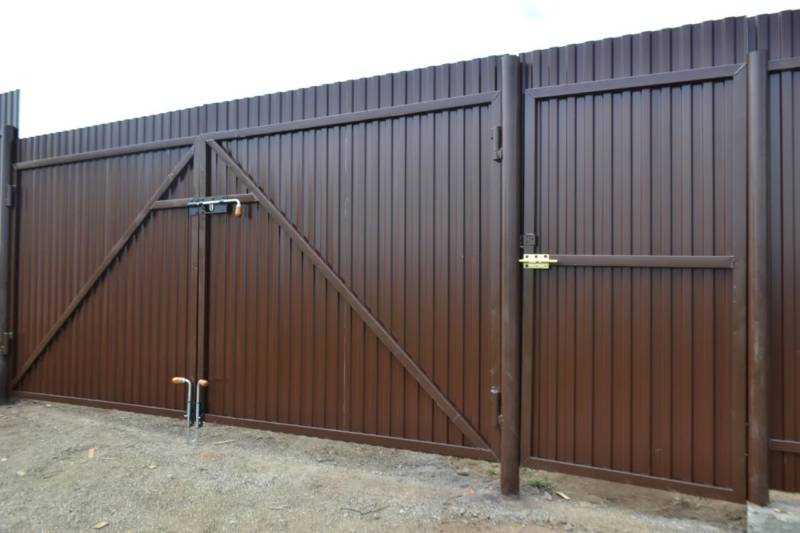

Калитка с воротами

Не всегда получается установить калитку отдельно от ворот. В таком случае можно установить калитку в воротах. Рассматривая этот тип конструкции, узнаем, как это сделать, используя профнастил:

Первым делом устанавливаете опорные столбы, на которые будут крепиться створки ворот. Учитывая большую нагрузку на столбы, их крепеж должен быть качественным. По этой причине опорные столбы следует подвязать к основной конструкции забора. Теперь можно собирать каркас. Общую ширину проема разделите на две равные части. Для сооружения каркаса можно использовать профильную трубу. Это отличный материал, так как имеет небольшой вес. Чтобы крепление профлистов было симметричным, размещайте все горизонтальные направляющие на одном уровне в каркасе. В выбранной вами секции ворот оставьте проем для установки калитки. Для этого со стороны каркаса створок, закрепленных к столбу, привариваете вертикальную направляющую из профильной трубы. Именно эта направляющая будет удерживать в будущем калитку. Калитку изготавливаете согласно заданным размерам. При этом учтите, они должны совпадать до миллиметров. Поэтому несколько раз проверьте все измерения, которые касаются проема для калитки. Теперь, когда каркас калитки готов, необходимо установить петли на каркасе ворот и на самой калитке

Здесь важно не допустить перекос. Поэтому лучше каркас ворот и калитки уложить на горизонтальную поверхность. Калитку расположить на свое место и приставить петли

На предполагаемых местах установки петель делаете отметки. Что касается петель на опорных столбах и на каркасе конструкции ворот, то здесь дело обстоит иначе. Делаете на столбах соответствующую разметку, которая укажет расположение ворот. После, от каждой отметки отступаете по 250 мм и крепите одну половину петель. Теперь переходите к разметке на каркасе ворот и отмечаете место расположения второй половины петли. При этом учитывайте расстояние, высчитанное на опорах

Калитку расположить на свое место и приставить петли. На предполагаемых местах установки петель делаете отметки. Что касается петель на опорных столбах и на каркасе конструкции ворот, то здесь дело обстоит иначе. Делаете на столбах соответствующую разметку, которая укажет расположение ворот. После, от каждой отметки отступаете по 250 мм и крепите одну половину петель. Теперь переходите к разметке на каркасе ворот и отмечаете место расположения второй половины петли. При этом учитывайте расстояние, высчитанное на опорах.

Когда ворота с калиткой установлены на петлях, остается обшить каркас профнастилом.

Расчет поликарбоната на прочность и прогиб

Поликарбонат — достаточно новый строительный материал. В том смысле, что в Советском Союзе поликарбонат не использовался, а потому не было никаких ГОСТов или СП, регламентирующих параметры и свойства поликарбоната. Не появились подобные нормативные документы и за последние 20 лет использования поликарбоната. В основном потому, что производится поликарбонат все больше за границей или на совместных предприятиях и отвечает требованиям пока мало известных нам норм.

Зато рекламных материалов, посвященных удивительным и невероятным свойствам поликарбоната, в сети немало. И про прекрасные прочностные свойства, типа в 200 раз прочнее стекла, и про чудесные упругопластические свойства, мол, выгибать можно по достаточно малому радиусу, и светопроницаемость лучше, чем у стекла и срок службы огромный, чуть ли не 20 лет, и так далее. Все это, конечно, очень хорошо, но для расчета конструкций нужны несколько другие данные, а именно геометрические характеристики поперечного сечения, расчетное сопротивление сжатию и растяжению (если разное), модуль упругости. А такой информацией ни производители, ни продавцы делиться не торопятся, потому как вместе с поликарбонатом к нам с Запада пришла узкая специализация.

Для чего нужны арки из профильных труб

Владельцы земельных участков с удовольствием занимаются благоустройством территории. Металлические арочные конструкции требуются для возведения:

• навесов;
• беседок;
• теплиц;
• гаражей;
• заборных секций;
• декоративных мостиков, столиков и скамеек;
• различных времянок и многого другого.

Использование для устройства каркасов профильных труб позволяет значительно сократить время на монтаж строений. Наличие гнутых элементов, с одной стороны, украшает внешний вид конструкции, а с другой – уменьшает ветровые и снеговые нагрузки.

Во-первых, арки должны быть выполнены из профильной трубы требуемого размера. Во-вторых, на гнутом изделии не допускается наличие изломов и волн. Аккуратный внешний вид арки подчеркнет геометрию конструкции в целом. В-третьих, изогнутые металлические профили, относящиеся к одному конструктивному элементу строения, должны быть совершенно одинаковыми. В противном случае они могут перекосить постройку, поэтому использовать разномерные изделия категорически не рекомендуется.

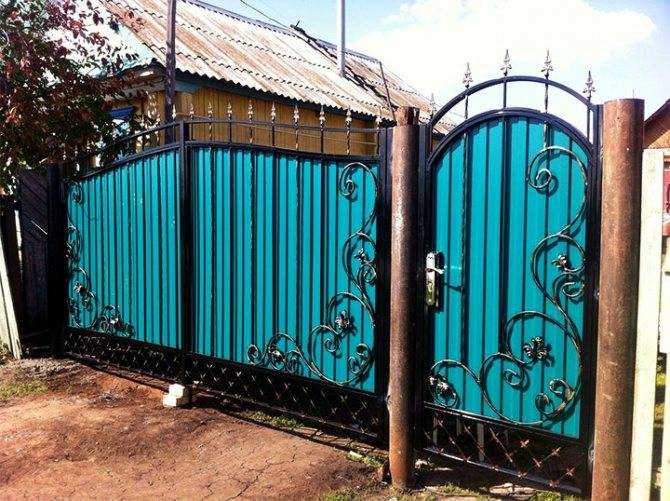

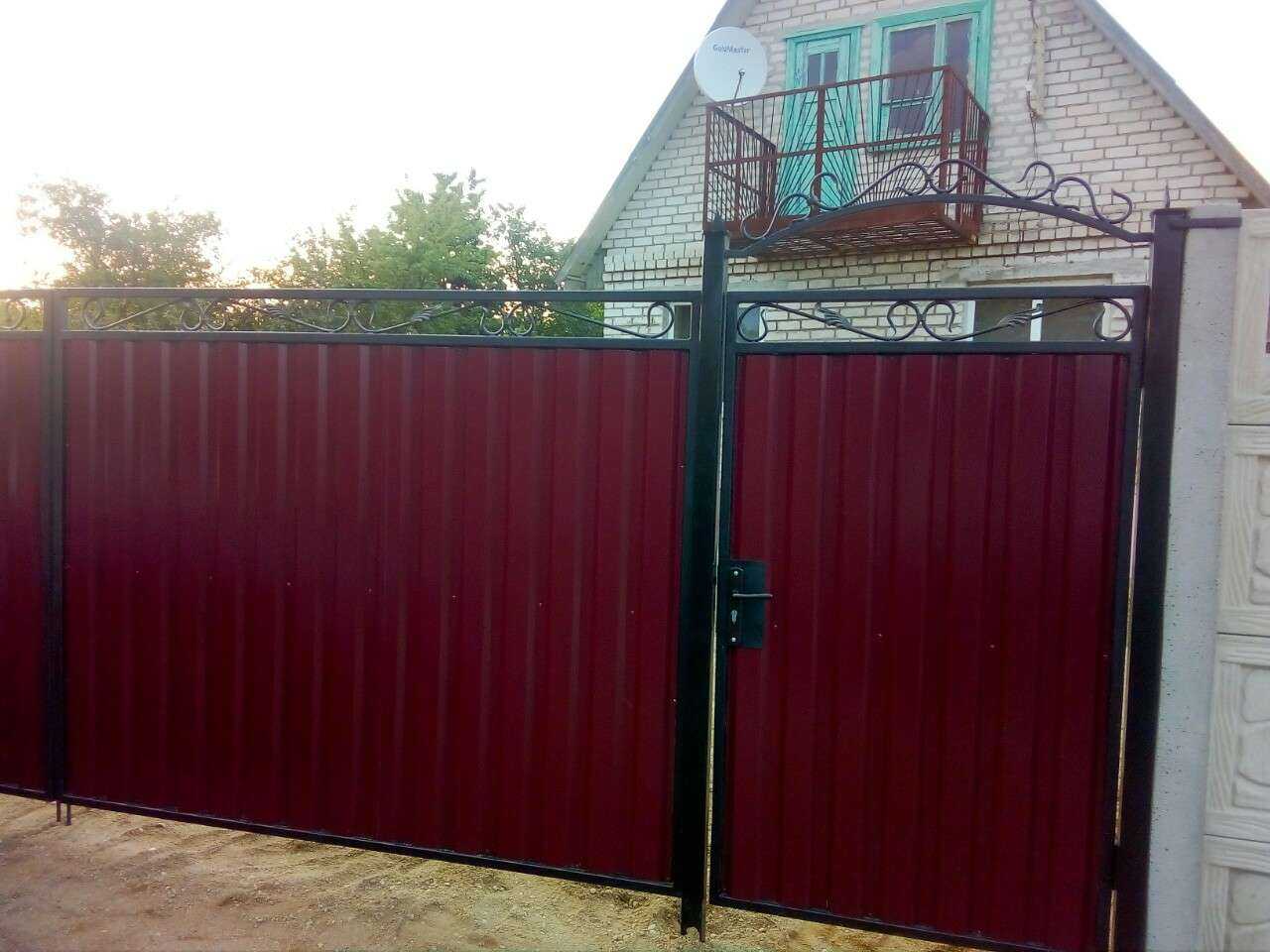

Чем оформить калитку

Вариантов красивого оформления дизайна конструкции множество. Вот несколько способов улучшить вид калитки:

1. Начать стоит с формы. Если хозяева не хотят калитку стандартной прямоугольной формы, то стоит задуматься об арочной створке. Ее отлично дополнит небольшой закругленный козырек. Этот вопрос необходимо продумать на этапе разработки чертежа забора.
2. Посередине створки можно вставить сварную решетку.
3. На столбах можно закрепить красивые уличные светильники.

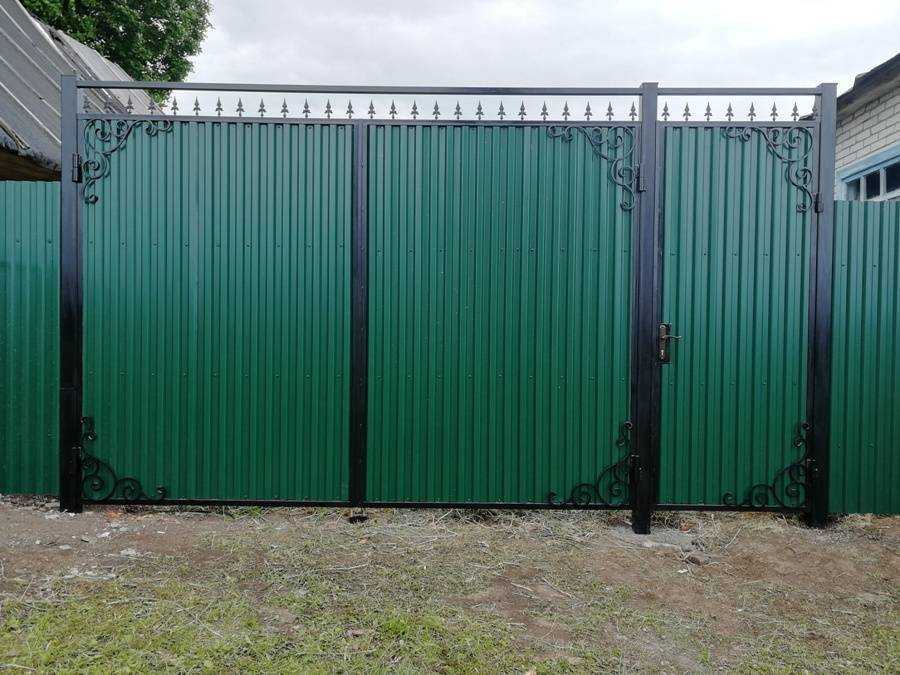

4. Отличный способ украсить створку – добавить элементы ковки. Их можно купить готовыми или заказать по своему рисунку у кузнеца. В этом случае полотно из профнастила служит фоном для декоративных рисунков.

Крепеж деталей выполняют сваркой к рамке двери. Элементы перед крепежом проходят грунтовкой или краской.

Усиление створки металлическими деталями – это отличная защита от взлома и несанкционированного проникновения на усадьбу.

При наличии инструментов, умении обращаться со сварочным аппаратом владельцам усадеб не составит труда собрать калитку своими руками. Если же навыки строительного дела отсутствуют, нет свободного времени на возведение забора с калиткой, то лучше обратиться к специалистам. Они сделают забор под ключ с учетом всех пожеланий заказчика.

Чем можно заливать пол

Для заливки теплого пола есть три варианта – полусухая стяжка, бетонная и стяжка из самовыравнивающихся смесей. Все три способа имеют простую технологию и во многом похожи, хотя у каждого из них есть свои особенности. Чтобы определиться, какой вид стяжки выбрать, нужно ознакомиться с основными преимуществами и недостатками каждого варианта.

Бетонная стяжка

Заливка бетонной стяжкой

Классический вариант – заливка пола цементно-песчаной стяжкой. Но так как стяжка будет постоянно подвержена значительным перепадам температуры, она должна обладать повышенной прочностью. Прочность во многом зависит от наполнителя, поэтому песок заменяют отсевом и получают бетонный раствор для стяжки. По строительным нормам, качественный раствор для заливки теплого пола должен содержать:

• отсев с фракцией от 3 до 5 мм;
• цемент М300 и выше;
• пластификаторы.

Отсев обеспечивает более качественное и надежное сцепление, в отличие от песка. Цемент низких марок не даст бетону нужной прочности, и поверхность при нагревании обязательно покроется трещинами. Пластификатор необходим для того, чтобы стяжка под воздействием температурных перепадов не крошилась. Кроме того, использование пластификатора дает возможность уменьшить толщину стяжки с 50 до 30 мм.

Пластификатор для стяжки

Замешивают раствор в следующих пропорциях:

• цемент – 1 часть;
• отсев – 6 частей;
• пластификатор – 0,35 литра на 1 мешок цемента;
• вода – до образования пастообразной однородной смеси.

Если заливаются полы сложной конфигурации или площадью больше 40 квадратов, в раствор рекомендуется добавить фиброволокно. Это способствует лучшему распределению смеси и избавляет от необходимости укладывать армирующую сетку.

Фиброволокно

При грамотной заливке стяжка получается прочной, долговечной, обеспечивает равномерный прогрев поверхности. К недостаткам бетонной стяжки относится ее большой вес и длительный период высыхания

Если время поджимает, лучше обратить внимание на второй способ – укладку полусухой стяжки

Полусухая стяжка

Полусухая стяжка

Основное отличие этого вида стяжки – в меньшем количестве воды. В состав раствора обязательно входят полимерные добавки и фиброволокно. Можно приобрести готовые сухие смеси для изготовления стяжки, но и самостоятельно приготовить раствор не составит труда.

Смесь для полусухой стяжки с полипропиленовой фиброй

Пропорции для раствора:

• цемент М400 – 1 часть;
• просеянный крупный песок – 3 части;
• фиброволокно – 0,5 кг на кубический метр смеси.

Технология производства и укладки полусухой стяжки

Воду добавляют в небольшом объеме, тщательно перемешивая все компоненты. Узнать, достаточно ли воды в растворе, очень просто: нужно набрать немного смеси в руку и сильно сжать. Если вода потекла, это означает ее переизбыток, если смесь рассыпается, необходимо еще добавить воды, ну а если раствор после сжатия хорошо держит форму, не рассыпается и не размазывается по ладони, он готов.

Выравнивание полусухой стяжки

Плюсы у полусухой стяжки более весомые: сохнет быстрее бетонной, прочность выше, усадку дает меньше, почти не трескается. Температурные колебания также не оказывают на стяжку заметного воздействия. Что касается недостатков: смесь обладает меньшей пластичностью, а потому при изготовлении раствора требуется больше усилий. По этой же причине уплотнение слоя на полу не всегда бывает равномерным, и в толще стяжки образуются пустоты. После высыхания выравнивающий слой нуждается в защите от влаги.

Самовыравнивающиеся смеси

Наливной пол

По своим свойствам самовыравнивающиеся составы похожи на стандартную цементно-песчаную смесь, но имеют некоторые преимущества. Они более пластичны и не нуждаются в тщательном разравнивании, поскольку растекаются под собственным весом. Сохнут они тоже быстрее. Самовыравнивающиеся смеси делятся на грубые и финишные; для заливки теплого пола используются только грубые, поскольку финишные не предназначены для нанесения толстым слоем. В свою очередь, грубые ровнители бывают на гипсовой и цементной основе; и тот, и другой вид отлично подходит для заливки теплого пола.

Пример заливки водяного теплого пола

Post Views: 90

Металлические композиции

Наиболее простым вариантом исполнения арки являются металлические дуги, соединенные между собой и вмонтированные в землю.

Однако такой вариант изделия не выдержит тяжелых растений. Да и без сварочного аппарата редко удается красиво соединить элементы.

Королем металлических арок смело можно назвать кованые изделия. Стоят такие конструкции не дешево, да и самим их сделать не получится без навыков и специального оборудования. Зато такая арка надежна и способна украшать сад даже в холодное время года.

Существенным недостатком всех садовых арок из металла является природная подверженность материала коррозии. Поэтому изделия требуют дополнительного ухода и своевременной обработки.

Как рассчитать ферму

Для изготовления фермы необходимо знать ее длину, высоту, угол наклона и особенности участка. Не всегда удается учесть все факторы, но сделать хотя бы минимальные расчеты можно самостоятельно.

Рассчитываем уклон

Допустимый уклон одно–, двухскатной и шатровой кровли находится в диапазоне от 6 до 35 градусов, у мансардной и арочной крыши угол наклона нижней части может быть значительно больше.

Для разных типов кровель требуется разный уклон и соотношение длины и высоты фермы различается:

Тип крыши	Угол наклона крыши	Соотношение длина:высота фермы
односкатная	6-15	7-9:1
двускатная, шатровая, арочная (регион с обильными снегопадами)	15-22	7:1
двускатная, шатровая, арочная (регион с сильными ветрами)	22-35	5:1
мансардная, арочная	35-75	2-5:1 в зависимости от требований к высоте мансарды или дизайнерского решения

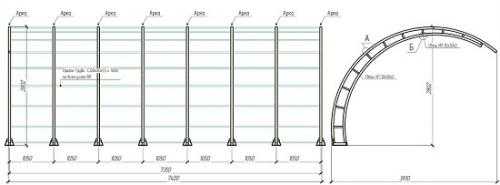

Для дальнейших расчетов необходимо выполнить чертеж.

Рекомендуем ознакомиться: Почему шумят или гудят трубы отопления в квартире, и как это исправить

Если ферма состоит из прямолинейных элементов, на чертеже ее разбивают на прямоугольные треугольники. Длину труб для выполнения поясов вычисляют по теореме Пифагора:

a²+b²=c²,

где a и b – катеты прямоугольника, то есть стороны, прилежащие к прямому углу, а c – противолежащая прямому углу гипотенуза.

Самыми простыми являются расчеты односкатной фермы, так как у нее a – длина, b – высота, гипотенуза c – это скат фермы. Соответственно, длина ската вычисляется по формуле:

c=√a²+b².

Если требуется изготовить стропильную систему для арочной крыши, длину верхнего пояса (с) вычисляют по формуле длины окружности:

с =1,57*(b+a/2).

Затем рассчитывают расположение элементов внутренней решетки таким образом, чтобы они делили нижний и верхний пояса на равные участки. При использовании укосов угол их наклона должен находиться в промежутке от 35 до 50 градусов.

Параметры расходных материалов

Параметры труб, используемых для изготовления поясов и внутренней решетки рассчитывают, исходя из ширины строения, параметров опор каркаса и особенностей кровельного материала.

Ширина навеса, м	Параметры опорных труб	Параметры труб для поясов фермы
легкий кровельный материал (ондулин, профлист, поликарбонат)	тяжелая кровля (черепица, шифер)
до 4,5	сечение 40*40 кв. мм	сечение от 20*20 до 30*30 кв. мм, толщина стенок 1,5-2 мм	сечение 40*20 кв. мм, толщина стенок 2 мм
до 5,5	сечение от 50*50 до 80*80 кв. мм	сечение от 40*20 до 40*40 кв. мм, толщина стенок 2 мм	сечение 40*40 кв. мм, толщина стенок 2 мм
от 5,5	сечение от 80*80 до 120*120 кв. мм	сечение 60*30 кв. мм, толщина стенок 2 мм	сечение 40*40 кв. мм, толщина стенок 3 мм

Для перемычек используют либо те же трубы, что и для изготовления поясов, либо чуть меньшего сечения.

Участок для установки сооружения

Прежде чем возводить навес, беседку или жилое здание с каркасом из профтрубы, необходимо выбрать участок, где это будет безопасно для окружающей среды, людей и самой постройки.

Важно учесть такие факторы, как:

• Погодные условия, характерные для местности: насколько снежными бывают зимы, дождливыми – весна и осень, каковы скорость и направление ветра. Климатические явления оказывают на кровлю переменные нагрузки, которые ферма должна выдержать.
• Уровень сейсмической активности: бывают ли колебания почвы, землетрясения, оползни. Чем выше этот показатель, тем прочнее должна быть постройка, чтобы не разрушиться в случае чрезвычайной ситуации. С другой стороны, в особо сейсмически опасных регионах нередко устанавливают легкие разборные конструкции, которые при землетрясении легко разрушаются, но при этом не наносят существенного вреда окружающему пространству и людям и легко поддаются ремонту.
• Особенности почвы и вес конструкции. Эти два параметра взаимосвязаны. На плотных и каменистых грунтах устойчивой будет даже тяжелая каркасная постройка со сложной стропильной системой. На песчаных и супесчаных почвах, а также при высоком уровне грунтовых вод нужно возводить облегченные постройки или делать для них глубокий свайный фундамент.
• Расположение относительно других построек. Желательно располагать малые архитектурные формы с металлокаркасом таким образом, чтобы более высокие и тяжелые строения закрывали более низкие и легкие от порывов ветра.

Рекомендуем ознакомиться: Способы шумоизоляции для снижения гула в канализационном стояке

Деревянная арка

Деревянная арка для калитки из металла делается проще всего. Всегда на дачном участке можно найти ненужные брусья и доски, из которых получится сделать красивую арочную конструкцию над калиткой или воротами.

Чертеж конструкции из дерева и металла

Основная сложность во время сооружения арки из дерева заключается в том, что из этого материала затруднительно сделать куполообразный свод. Вследствие этого деревянные арки, как правило, делаются в виде буквы «П». Также можно собрать треугольные конструкции. Простейшая арка из дерева имеет два вертикальных основания и верхнюю поперечную перекладину. Сложные конструкции изготавливаются из двух и более связок основных конструкций.

В деревне

Сборка требует определенного опыта столярных работ, а также необходимого инструмента. Для этого следует подготовить такие принадлежности:

• пилу по дереву;
• электродрель;
• бур;
• сверло длиной не меньше 8 см;
• стамеску;
• рулетку;
• набор ключей;
• уровень;
• молоток.

Удачные решения деревянных арок для калиток и ворот можно посмотреть ниже на фото в статье.

Деревянный вариант

Изготовить арку из дерева гораздо проще, чем из металла. Пошаговые этапы работ простейшей арки:

1. Вначале необходимо подготовить 3 бруска квадратного сечения 10х10 см. Толщина выбирается с учетом размеров конструкции.
2. Для изделия высотой 2 м необходимы два несущих бруска размером 2,5 м и один брус, который будет устанавливаться горизонтально сверху конструкции. Он по длине должен быть равен ширине между опорными столбами.
3. Все бруски фиксируют в виде буквы «П» с помощью саморезов. Чтобы усилить конструкцию по углам, дополнительно прибивают косые планки из более тонких брусков.
4. На земле отмечают месторасположение опорных стоек и выкапывают ямы глубиной 50–100 см.
5. Нижнюю часть деревянных опор, которая будет закопана в грунте, нужно обработать защитными составами от преждевременного загнивания. Также столбы дополнительно заворачивают в рубероид.
6. Арка крепится на свое место. В ямы засыпают мелкие камни или битый кирпич. После этого заливают бетонным раствором. Крепят установленное сооружение с помощью распорок, пока бетонное основание не затвердеет. Готовую конструкцию красят либо обрабатывают лаком.

Схема арки из дерева

Как сделать столбы из кирпичей?

Кирпич известен тем, что практически не подвергается влиянию разрушения и выглядит очень презентабельно. Но, забор из данного материала получается дорогим. Поэтому из кирпича сооружают опоры, а на пролет применяется, например, профнастил.

Процесс установки кирпича считается достаточно кропотливым, и к нему следует подойти так, как к строительству дома. Придется тщательно почистить территорию, выполнить разметку, проложить гидроизоляцию и смонтировать надежный фундамент.

Смотреть видео

Любой неправильный этап данного процесса приведет к тому, что столбы «дадут» крен и начнут разрушаться. Поэтому делать такую постройку должны грамотные профессиональные мастера. Любитель, у которого «не набита рука» в данном деле, качественно выполнить строительство не сможет.

Так же, остановив свой выбор на конструкции из кирпича, необходимо учесть, что закупка материала и участие квалифицированных специалистов обойдутся недешево.

Как сделать калитку одновременно со столбами

Прежде всего, необходимо отметить, что данный вариант обустройства входного отверстия удобен тем, что позволяет без лишних измерений точно рассчитать размеры калитки. Если стоит задача, как правильно сварить калитку из профильной трубы, то легче варианта найти трудно, а если у вас возникает проблемы при проведении сварочных работ, то в этой статье описаны все этапы сварки профтруб.

Алгоритм работы следующий.

1. Нарезается профтруба на размеры указанные в схеме. К столбам забора следует сварить верхнюю, а затем нижнюю планку будущего каркаса калитки из профильной трубы.

Затем следует сварить вертикальные планки каркаса для калитки. На одну из планок перед приваркой наваривают петли навесов. При сварных работах правильность расположения планок проверяется уровнем

Их важно расположить и сварить правильно, иначе сооруженная конструкция будет функционировать плохо

1. Также навесы сваривают на боковые стойки забора.

1. Посередине будущего каркаса нужно сварить горизонтальную планку.
2. После этого каркас срезается с основания, снимается с петель.

1. На готовом каркасе убирается все лишнее, и укрепляются сварные швы. Каркас советуют тщательно сварить еще раз по всему периметру.

1. Далее выполняется врезка замка.

1. И теперь пришло время произвести примерку каркаса калитки. Если калитку получилось сварить правильно, то она будет легко закрываться и открываться.

1. Затем выполняется крепление опорных планок.

1. Готовая рама покрывается обшивочным материалом.

1. На верхнем столбике забора, на стороне, где расположен замок, нужно сварить фиксатор.

Самые распространенные размеры профтрубы для каркаса калитки – это 40*20 мм. Но, в зависимости от габарита ворот, сварить можно из сортамента и на 60*40 мм.

Как приварить точеные петли

Чтобы калиточный проем функционировал эффективно, необходимо учесть много факторов. И вопрос, как правильно сварить калитку из профильной трубы, нельзя решить при халатном отношении к работе. Построенная конструкция должна надежно закрываться, открываться и удерживать силовую нагрузку.

Смотреть видео

Два первых критерия и плотное прилегание конструкции зависит от того, насколько правильно произведен процесс установки петель

Чтобы калиточный проход открывался без громкого скрипа и рывков, важно выбрать правильный вариант сварки данных деталей для профильной постройки

Вначале рекомендуют запомнить, что парная работа петель основана, прежде всего, на их одинаковом размещении на условно проведенной прямой линии. То есть в пространстве они должны располагаться ровно по оси. И это должно быть учтено перед тем, как сварить ворота и дверной проем в них.

При правильном расположении нагрузка от веса дверной конструкции на опоры навесов будет распределена равномерно.

Задача, как самому сварить калитку из профильной трубы, не станет невероятно сложным процессом, если действовать строго по инструкции. Рассмотрим его на примере оформления профилированным листом.

Если данный этап сравнить с остальной работой, то он является наиболее легким:

• вырезается лист нужных размеров;
• подготовленные листы крепят к каркасу саморезами.

Выполнить обшивку к калитке самому очень просто. Но, спешить в этом деле не стоит. Терпение и аккуратность не должны сбрасываться со счетов. Если самому эту работу не приходилось выполнять, расстраиваться не нужно. Все получиться правильно, если правильно вымерять нужные листы материала, и действовать без излишней спешки.

Деревянная арка

Деревянная арка для калитки из металла делается проще всего. Всегда на дачном участке можно найти ненужные брусья и доски, из которых получится сделать красивую арочную конструкцию над калиткой или воротами.

Чертеж конструкции из дерева и металла

Основная сложность во время сооружения арки из дерева заключается в том, что из этого материала затруднительно сделать куполообразный свод. Вследствие этого деревянные арки, как правило, делаются в виде буквы «П». Также можно собрать треугольные конструкции. Простейшая арка из дерева имеет два вертикальных основания и верхнюю поперечную перекладину. Сложные конструкции изготавливаются из двух и более связок основных конструкций.

В деревне

Сборка требует определенного опыта столярных работ, а также необходимого инструмента. Для этого следует подготовить такие принадлежности:

• пилу по дереву;
• электродрель;
• бур;
• сверло длиной не меньше 8 см;
• стамеску;
• рулетку;
• набор ключей;
• уровень;
• молоток.

Удачные решения деревянных арок для калиток и ворот можно посмотреть ниже на фото в статье.

Деревянный вариант

Изготовить арку из дерева гораздо проще, чем из металла. Пошаговые этапы работ простейшей арки:

1. Вначале необходимо подготовить 3 бруска квадратного сечения 10х10 см. Толщина выбирается с учетом размеров конструкции.
2. Для изделия высотой 2 м необходимы два несущих бруска размером 2,5 м и один брус, который будет устанавливаться горизонтально сверху конструкции. Он по длине должен быть равен ширине между опорными столбами.
3. Все бруски фиксируют в виде буквы «П» с помощью саморезов. Чтобы усилить конструкцию по углам, дополнительно прибивают косые планки из более тонких брусков.
4. На земле отмечают месторасположение опорных стоек и выкапывают ямы глубиной 50–100 см.
5. Нижнюю часть деревянных опор, которая будет закопана в грунте, нужно обработать защитными составами от преждевременного загнивания. Также столбы дополнительно заворачивают в рубероид.
6. Арка крепится на свое место. В ямы засыпают мелкие камни или битый кирпич. После этого заливают бетонным раствором. Крепят установленное сооружение с помощью распорок, пока бетонное основание не затвердеет. Готовую конструкцию красят либо обрабатывают лаком.

Схема арки из дерева

Расчет односкатного навеса. Разновидности форм навесов и их эксплуатационные особенности и чертежи

Основной пространственной конструкцией навеса, в соответствии с чертежом, является стропильная ферма. Расчет ее формы, толщины и сечения металла, а так же чертеж размещения откосов вызывает наибольшие сложности.

Главными конструкционными элементами фермы для навеса являются верхний и нижний пояс, которые образуют пространственный контур. Материалами для сборки могут служить прокатные или сварные двутавры, уголки, швеллера или профтрубы квадратного и круглого сечения. Сборка фермы для навеса своими руками может производиться по следующим формам:

1. Параллельные пояса. Уклон готового навеса в соответствии с чертежом не превышает 1,5%, подходят для плоских кровель с рулонным покрытием. Соотношение высоты и длинны от 1/6 до 1/8. Каркас такого типа имеет несколько преимуществ:

• Все стержни поясов для пространственной решетки имеют одинаковую длину;
• Минимальное количество соединительных узлов;
• Простой расчет сопряжения конструкций.

Создание беседки – навеса из поликарбоната своими руками, чертеж, фото готового сооружения

1. Трапециевидные (односкатные). Угол уклона по чертежу составляет от 6-15. соотношение высоты и длины в центре изделия 1/6. Обладает повышенной жесткостью рамы
2. Полигональные – используются исключительно для удлиненных пролетов на 10 м и более, их применение для небольших навесов нерационально в связи с неоправданным усложнением чертежа и самого изделия. Исключения могут составлять навесы с изогнутыми (дуговыми) фермами заводского изготовления.

Устройство консольного, полигонального навеса из металлопрофиля своими руками, чертеж

1. Треугольные. Применяются при увеличенных снеговых нагрузках, уклон двускатного навеса составляет 22-30. Основным конструктивным недостатком является сложность чертежа и выполнения острого узла в основании изделия, а так же слишком длинные стержни в центре. Соотношение высоты с шириной в небольших фермах для навеса из поликарбоната, по чертежу не превышает 1/4, 1/5.

Монтаж треугольного навеса из профнастила своими руками, чертеж конструкции с указанием основных размеров

1. Арочные балки. Наиболее эргономичный вид фермы. Ее особенностью является возможность минимизировать изгибающие моменты в поперечных сечениях конструкции. При этом материал арки подвергается воздействиям на сжатие. То есть чертеж и расчеты фермы для навеса, расчет конструкции навеса допускается производить по упрощенной схеме, при которой нагрузка от кровельного покрытия, крепежной обрешетки и снега будет приниматься, как равномерно распределенная по всей площади.

Установка освещения ворот и территории

Установка освещения ворот и территории — это важный этап при строительстве ворот с калиткой своими руками. Правильное освещение обеспечит безопасность на территории, улучшить ее внешний вид. Также оно помогает сделать использование ворот и калитки более удобным.

При подготовке к установке освещения необходимо определить места, где требуется установить освещение. Стоит учитывать размеры ворот и территории, а также выбрать тип освещения, который наилучшим образом соответствует потребностям и бюджету.

После этого необходимо установить осветительные приборы в соответствии с инструкциями производителя. Убедитесь в правильном соединении проводов и кабелей и проверьте работу освещения, произведя необходимые настройки. Качественное освещение ворот и территории обеспечит их безопасность и комфортное использование.

Строительство ворот с калиткой своими руками может быть затратным и трудоемким процессом, но при правильном планировании и выполнении этапов установки можно добиться отличных результатов. В данной статье мы предоставили подробное руководство по строительству ворот с калиткой. Следуя этим этапам, можно создать надежные, безопасные и удобные ворота с калиткой, которые станут незаменимым элементом на вашей территории.
