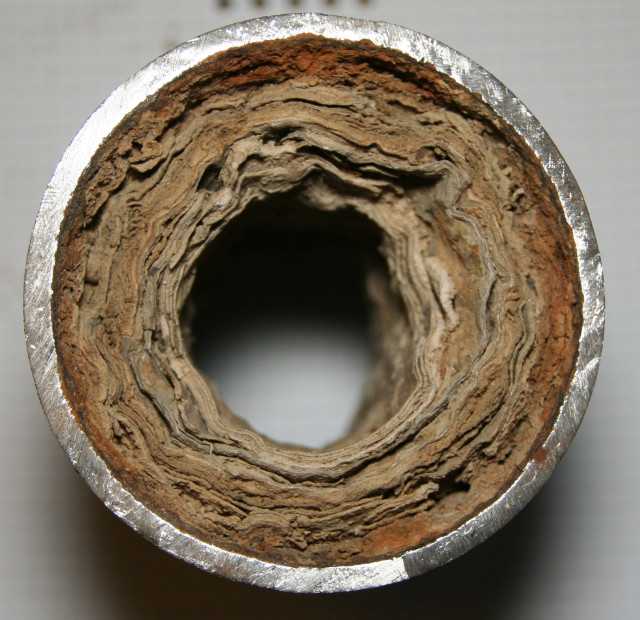

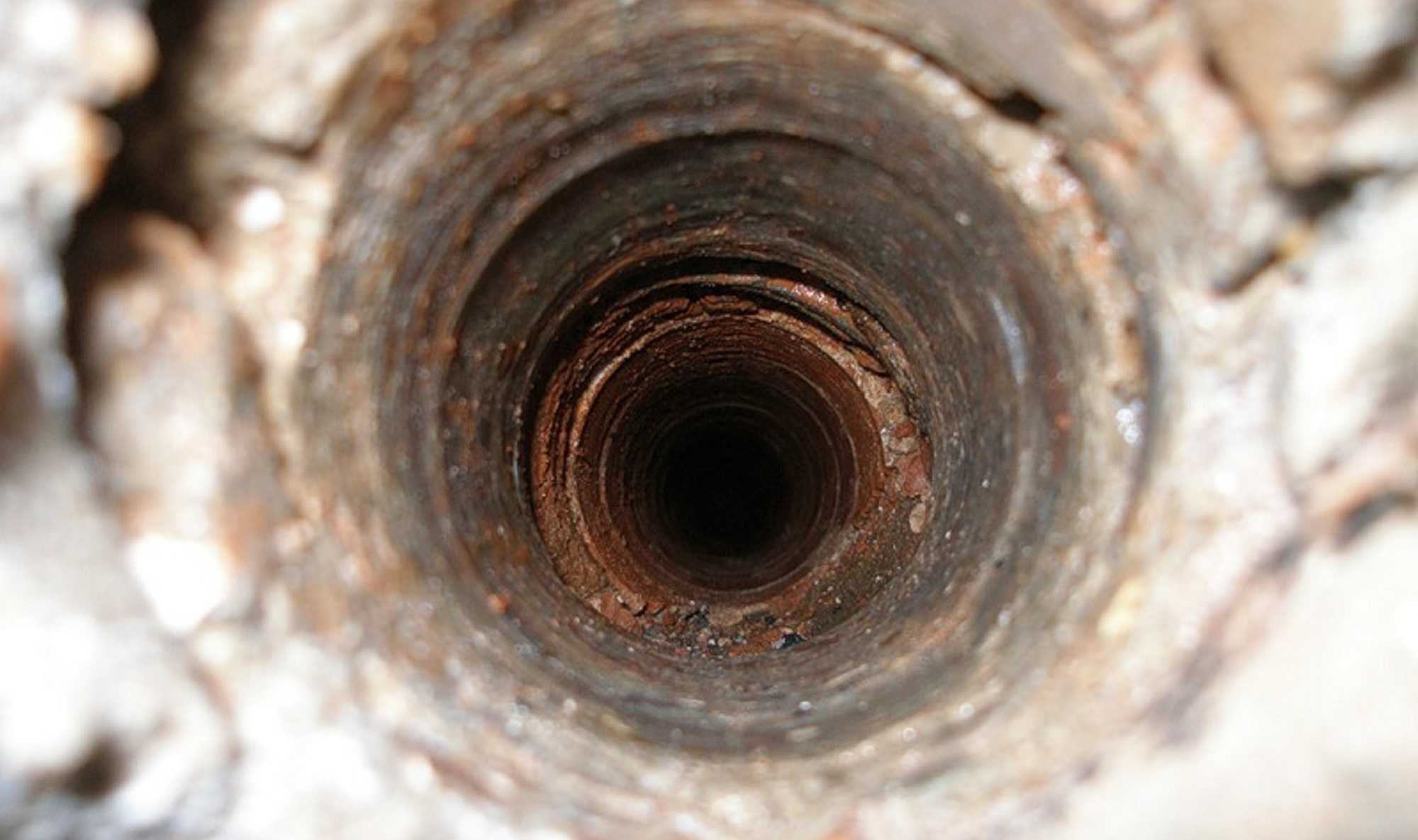

Водопроводные трубы в разрезе после использования

План подвала жилого дома

Приведенный ниже фрагмент плана подвала жилого дома включает в себя изображение канализационной ( ) и водопроводной ( ) систем. Указано, то место, в котором водопровод вводится в здание, а также то, где канализация отводится в канализационный колодец ( ). Кроме того, на плане обозначены стояки канализации ( …) и водопровода ( …). На той части водопроводного трубопровода, что размещается в водомерном узле, смонтированы контрольный кран ( ), водомер ( ) и пара задвижек. На идущей от стояка водопроводной линии, располагаются отводы, которые следуют ручному насосу системы отопления, раковине и поливочному крану. Помимо этого на части канализационного трубопровода, идущей к выпуску, обозначены диаметры труб, места прочистки, уклоны и протяженность прямолинейных участков трубопровода.

Фрагмент плана подвала жилого дома

Характеристики и маркировка ПНД труб

Трубные изделия из полиэтилена низкого давления применяются преимущественно для монтажа водопровода холодного водоснабжения, газовых сетей и канализации но их сфера применения гораздо шире. При использовании таких изделий на всей линии трубопровода вода дойдет до вашего крана в идеально чистом состоянии. Они идеально подходят для внутренней и ливневой канализации.

Полиэтиленовые трубопроводы – сферы применения

Ключевое отличие ПНД труб состоит в экологичности, биологической нейтральности, устойчивости к отложениям на стенках и большинству химических веществ, включая кислоты и щелочи. Особенности производства (как и в других видах трубной продукции) отражены в шифре маркировки, расшифровка которой поможет в выборе нужного вида из представленного ассортимента.

Виды полиэтилена для трубных изделий

Полиэтиленовые трубные изделия могут производиться из разных материалов, которые влияют на их эксплуатационные показатели, кроме того, делятся на напорные и безнапорные. Безнапорные обладают меньшей прочностью и используются в самотечных системах, а также в квартирном или домовом водопроводе.

В продаже можно встретить продукцию из следующих видов ПЭ (см. фото):

• ПЭ63 – относительно надежный материал, подверженный растрескиванию, применяется в безнапорных и слабонапорных системах, для приусадебного и холодного водоснабжения, подачи воды для полива или водоемы, а также для вентиляции,
• ПЭ80 – имеет устойчивость к растрескиванию, предназначен для напорных систем,
• ПЭ100 – не растрескивается, для напорных систем, используется для прокладки городской канализации, трубопроводов для технических жидкостей,

Трубы ПНД, PE 100

Например, маркировка труб ПНД для холодного водоснабжения будет начинаться с ПЭ63 или с ПЭ80, содержать пометку питьевой воды и диаметр 32 мм.

Сферы применения

Пометка цветной линией – обозначает сферу применения и усредненные характеристики:

• голубая полоса – для водоснабжения,
• желтая полоса – для транспортировки газа.

Газовые трубы с желтой полосой

Допускаются иные значения.

Расшифровка кода на трубном изделии

Примерная маркировка трубы ПНД для водопровода показана на фото. На нем наглядно видно, какая информация наносится на трубное изделие. Порядок маркирования для данного вида продукции регулируется ГОСТ. Шифр обычно содержит характеристики, для какой технической или питьевой воды предназначена данная продукция

Также обратите внимание на диаметр, для контуров со слабым напором берут обычно 32 мм

Маркировка и характеристики трубы ПНД содержит следующую последовательность данных (см. фото):

Маркировка трубы ПНД для водопровода

• наименование производителя,
• тип материала,
• для какого носителя предназначена (в данном случае для газа, что дополнительно видно по желтой полосе),
• SDR – соотношение диаметра и стенок,
• диаметр,
• толщина стенок,
• рабочее давление,
• стандарт – для России ГОСТ 18599-2001,
• назначение (техническая или питьевая вода, для водопровода),
• дата производства.

Характеристика прочности: расшифровка и особенности

SDR обозначает аббревиатуру Standard Dimension Ratio. Она обозначает давление, которое оказывается на стенки. Этот параметр не рассчитывается, а является типовым. Значение берется из государственного стандарта, в соответствии с которым производится трубная продукция.

Чем ниже этот показатель, тем на больший напор рассчитано изделие. Толщину стенки можно не замерять, а рассчитать, оттолкнувшись, например, от типового диаметра 32 мм.

Гарантийный срок службы

ПНД трубы широко применяются для прокладки инженерных сетей в связи с длительным сроком эксплуатации. Гарантийный срок составляет 50 лет, в данном случае он обозначает минимально возможное время использования. В среднем такие трубопроводы могут эксплуатироваться в течение 300 лет.

Данный вид трубных изделий может использоваться в системах горячего и холодного водоснабжения, а также высокотемпературного отопления за счет способности к температурному расширению. Срок эксплуатации и устойчивость к агрессивным средам, в том числе незамерзающему теплоносителю, во многих случаях определяют окончательный выбор потребителей.

Характеристики и маркировка ПНД труб Сферу применения труб поможет определить расшифровка маркировки ПНД, которую можно найти на каждой заводской тубе.

Чем выделяются металлопластиковые трубы?

Обладают уменьшенной массой и простотой монтирования из-за чего занимают лидирующие места. Изготавливаются на основе трех слоев, состоящих из металлического каркаса на основе цельного, спиралевидного либо перфорированного вида, которые покрываются пластиком способным выдержать воздействие гидроударов и температуры воды до +75 градусов Цельсия.

Положительные качества:

• Можно эксплуатировать около 35 лет;
• Соединения происходит с помощью фитингов — процесс простой, но новичку будет сложно.

Но необходимо выделить и малочисленные недостатки. К ним относится:

• Опасность расплавления пластика, если температура воды, окажется, больше эксплуатационных характеристик металлопластиковой трубы;
• Фитинговые соединения иногда протекают, но обычно достаточно их подтянуть и снова все работает на должном уровне;
• Прочность труб и соединений этого вида весьма сомнительна.

Санитарные узлы зданий

Для изображения на строительных чертежах трубопроводных систем кухонных и санитарных узлов, а также требующих пояснений других участков сантехсистем зданий и сооружений, используются фрагменты, по которым производится монтаж трубопроводов. Ниже приведено изображение фрагмента плана санузла с трубопроводными системами горячего и холодного водоснабжения, с указанными установочными размерами, подводками к приборам и стояками.

Фрагмент монтажного плана санитарного узла

План санузла содержит разрезы и , а также выносной элемент с канализационными трубопроводами. Стояки с их установочными размерами более подробно изображены на выносном элементе. На разрезах и плане приведены все необходимые для практического монтажа системы данные, а именно: установочные размеры, расстояния от арматуры и центров фасонных частей до ответвлений и осевых линий пересечений, а также раструбные соединения труб.

План санитарного узла

Выносной элемент

Разрез санузла 1-1

Разрез 2-2

Помимо всего прочего к монтажным планам добавляют спецификацию всех нужных материалов, комплектовочную ведомость, схемы поэтажной разводки трубопроводов. В комплектовочной ведомости с помощью графического изображения приводятся детали трубопроводной системы с указанием необходимых размеров, диаметров и изгибов труб, а также их заготовительная и монтажная длина.

Схема этажной разводки водопровода

Комплектовочная ведомость

Спецификация материалов

Под заготовительной длиной подразумевается та длина, которую деталь трубопровода имеет в выпрямленном состоянии.

Под монтажной длиной подразумевается та длина, которую деталь трубопровода имеет между концами прямого отрезка, причем без установленной арматуры. Кроме того, монтажная длина – это также расстояние между точками пересечения осевых линий, или расстояние до точки пересечения от конца гнутой детали.

Под строительной длиной подразумевается тот размер, которым определяется расположение детали по отношению к детали смежной с ней. Кроме того, она определяет расстояние между прибором (кухни, санузла) и осью стояка, или стояком и центрами соединительных частей разводящего трубопровода.

Заготовительная и монтажная длина

В производственных, а также общественных и многоэтажных жилых зданиях для повышения в системах водоснабжения напора воды, нередко монтируются центробежные насосы. К чертежам в таких случаях прилагается также чертежи их установки.

Прокладка водопровода в земле из ПНД

В соответствии с видом системы, выбирается напорный либо же безнапорный материал для укладки полиэтиленовых труб в заготовленную траншею. Благодаря первой разновидности труб удается непрерывно сдерживать заданное давление, изделие без напора не может этим похвастаться. Напорный – прекрасно подходит для водоснабжения, другой – для канализационной сети.

Соблюдая правильную последовательность действий, удается быстро и качественно выполнить работы по прокладке трубы ПНД в землю.

Начать стоит со схематичного указания в каком месте и каким образом будут размещены трубы на участке. Чтобы составить план необязательно обладать образованием с инженерным уклоном, достаточно понимать ключевые особенности почвы и имеющейся территории.

Для правильной укладки рекомендуется задействовать специальные документы технической направленности для площади. Зачастую, в них уже расписаны имеющиеся коммуникации и области мелиорации, если таковы расположены вблизи. Руководствуясь указанной документацией, Вы сможете схематически установить место грядущего пролегания труб.

Уделите внимание нескольким параметрам: территориальной площади с целью определения правильности разветвлений и входящих компонентов, а также мягкости и сыпучести почвы, что отразится на правильном подборе сырьевой базы

Также важно знать обозначение ПНД изделий, поскольку их разновидностей предостаточно. Замечено, что для прокладки сетей под землей стоит задействовать PN10. Материал полностью отвечает всем нормативам для ресурса с питьевой водой

ПНД рассчитаны на выдержку непрерывного давления до 10 атмосфер. Они наделены высокой прочностью. С обустройством канализации дело обстоит проще: допускается использование стандартных изделий без особенностей

Материал полностью отвечает всем нормативам для ресурса с питьевой водой. ПНД рассчитаны на выдержку непрерывного давления до 10 атмосфер. Они наделены высокой прочностью. С обустройством канализации дело обстоит проще: допускается использование стандартных изделий без особенностей

Замечено, что для прокладки сетей под землей стоит задействовать PN10. Материал полностью отвечает всем нормативам для ресурса с питьевой водой. ПНД рассчитаны на выдержку непрерывного давления до 10 атмосфер. Они наделены высокой прочностью. С обустройством канализации дело обстоит проще: допускается использование стандартных изделий без особенностей

Также важно знать обозначение ПНД изделий, поскольку их разновидностей предостаточно. Замечено, что для прокладки сетей под землей стоит задействовать PN10. Материал полностью отвечает всем нормативам для ресурса с питьевой водой

ПНД рассчитаны на выдержку непрерывного давления до 10 атмосфер. Они наделены высокой прочностью. С обустройством канализации дело обстоит проще: допускается использование стандартных изделий без особенностей.

Материал полностью отвечает всем нормативам для ресурса с питьевой водой. ПНД рассчитаны на выдержку непрерывного давления до 10 атмосфер. Они наделены высокой прочностью. С обустройством канализации дело обстоит проще: допускается использование стандартных изделий без особенностей.

Осуществляя укладку водопровода на даче, обратите внимание на рекомендуемую глубины погружения конструкции – 1,6 м. Это связано с показателями промерзания грунта, что достигает 1,4 м. Из чего выходит, что выкопав яму меньшую по глубине, существует риск возникновения большой порчи труб

Из чего выходит, что выкопав яму меньшую по глубине, существует риск возникновения большой порчи труб.

Грунт, ниже уровня в 1,6 м всегда содержит плюсовую температуру. При отсутствии возможности погружения трубы на установленную глубину, стоит подумать о проведении вспомогательных работ, связанных с утеплением системы. Погружать изделие ниже зафиксированной черты не желательно, поскольку ПНД не справиться с физическим давлением и лопнет.

Гидравлический расчет

Чтобы определить наиболее экономичные сечения водопровода, проводят гидравлический расчет. Должно выполняться условие обеспечения требуемого расхода воды, сохранения давления и минимальных потерь напора. Учитываются:

• расчетное направление движения воды;
• расход согласно нормам водопотребления;
• характеристики водоразборной арматуры и количество точек;
• коэффициент перенаселенности жилья;
• потери напора из-за трения по всей длине трубы.

По результатам расчета подбирают диаметр водопроводных труб исходя из таблицы размеров и сортамента изделий.

Для определения потерь напора используют таблицы Шевелева или онлайн-программы.

В таблицах для гидравлического расчета стальных, чугунных, асбестоцементных, пластиковых и стеклянных водопроводных труб содержатся готовые показатели в зависимости от диаметра, материала, длины линии, давления в сети. Потери определяют на каждом участке и суммируют. По найденному значению определяют требуемый расход и мощность насоса.

Пример гидравлического расчета по таблицам Шевелева

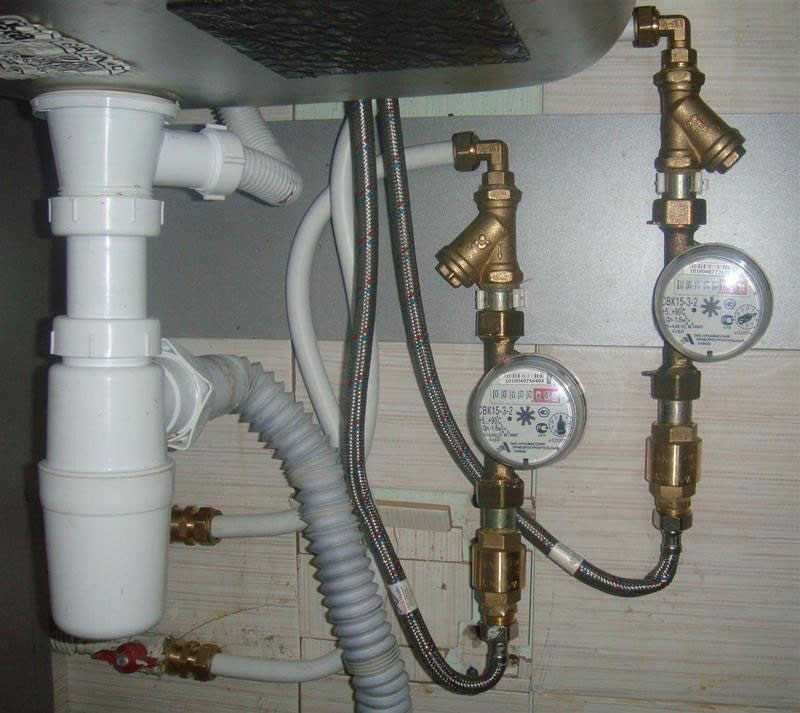

Водопроводная система — сложная инженерная коммуникация

Важно выбрать трубы с учетом их технических, правильно выполнить монтаж

Чем подкупают пластиковые трубы?

Они обладают почти всеми достоинствами аналогов:

• Отличаются высокой прочностью;
• Не потребуют больших затрат;
• Не страдают из-за появления коррозии;
• Внешне смотрятся эстетично и легко вписываются в любой дизайн;
• Даже новички способны их соединить с помощью паяльника, специализированного клея либо фитингов;
• Стыки обладают высокой герметичностью из-за чего водопровод на основе пластика разрешается скрывать в стене.

Но необходимо выделить и некоторые проблемные места. Они заключаются в небольших недостатках:

• Соединения нельзя разбирать из-за этого в целях ремонта придется разрезать;
• Существует много видов пластиковых труб в которых сложно разобраться.

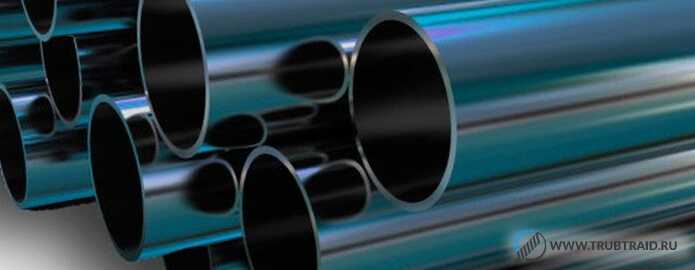

Что такое труба стальная электросварная 10704-91

Металлический цилиндр, пустотелый внутри, называется круглой трубой. Конструктивная особенность продукта заключается в том, что его поперечное сечение намного меньше общей длины.

Внешний диаметр

Изделие используется там, где отмечается:

• резкая амплитуда температур;
• перепады давления;
• перекачка нефтепродуктов;
• перекачка разнообразных кислот;
• слив промышленных отходов;
• слив сточных вод.

В зависимости
от поставленной задачи подбираются образцы определенных габаритов.

Высокий
коэффициент прочности стальной трубы 10704-91 508х8 гарантируется уникальным сплавом.

Важно!

На стадии изготовления в низколегированную углеродистую сталь добавляют марганец и хром. Пропорции определяются технологами. Их соблюдение строго обязательно!

В процентном
отношении специфических добавок не должно быть более 2,5. Но если труба ДУ150
или другого размера предназначена для использования в проекте особого
назначения, вхождение дополнительных усиливающих ингредиентов увеличиваются.
Максимальное содержание добавок не должно превышать 10%.

Сфера применения

Самое
распространенное применение — это устройство водоснабжения в жилых и
общественных объектах.

Кроме того отрасли, которые
используют агрессивные вещества, нуждаются в трубопроводах, устойчивым к ним. Поэтому стальные трубы 325х10 используются в химической промышленности.

Они незаменимы также:

• при монтаже магистральных газопроводов;
• при реализации инженерно-технических проектов;
• в дорожном строительстве;
• в устройстве дренажных систем и трубопроводов;
• в электротехнических работах.

Для реализации
той или иной
производственной задачи, для решения хозяйственно-бытовой проблемы подбираются
изделия заданного размера. Одинаково эффективны для любых задач электросварные
трубы разных типоразмеров: 57х3 либо 76х2.

Данный прокат
требуется также для ремонта и замены трубопроводов на объектах общественного или частного характера, используя его можно
решить множество вопросов, связанных с благоустройством городской
инфраструктуры: от прокладки водопровода и до возведения опор для
зданий.

Водогазопроводная (ВГП)

Например, коммунальщики используют его для:

• установки рекламных щитов;
• закрепления флагштоков во время проведения общегородских мероприятий и праздников;
• обустройства остановок общественного транспорта;
• строительства детских площадок;
• устройства скамеек, беседок в скверах и парках;
• закрепления на фасадах зданий декоративных объектов.

Наконец,
развитие инновационных технологий дает возможность использовать трубопрокат в
самых разных производствах. Например, сегодня продукция, отвечающая стандарту
10704-91, используется в машиностроении. Интересно, что изделия находят свое
применение и в мебельном производстве: в изготовлении фурнитуры и крепежных
элементов.

Сферы применения

Виды канализационных труб.

Полимерные изделия в различных вариантах могут применяться в строительстве наружных и внутренних трубопроводов, предназначенных для обслуживания инженерных сетей жилых и общественных зданий.

При использовании стальных труб в процессе сборки магистрали невозможно обойтись без электро- и газосварки. Пластиковые профили не требуют высокотемпературного, с открытым огнем, оборудования, что делает их незаменимыми при строительстве деревянных зданий, где высок риск возникновения пожара.

Водопровод

Для прокладки внешних и внутренних водопроводных сетей применяются профили с наружным диаметром 25-32 мм. Рекомендуемое рабочее давление соответствует маркам PN16-PN20.

Из материалов в соотношении цена-качество наиболее оптимальны полипропиленовые и полиэтиленовые конструкции. Выбор полимеров зависит от рабочей температуры, силы напора и длины подающей магистрали.

Канализация

Одним из важных аргументов при выборе материала для внутренних канализационных стоков является верхняя граница рекомендуемых рабочих температур. Например, условия эксплуатации труб из ПВХ и полиэтилена предусматривают значения равные +45…+65°С. Полипропиленовая продукция выдерживает 95°С.

Поэтому если планируется установить на кухне современную посудомоечную машину, то следует сделать выбор в пользу канализационных труб из термостойких материалов. При попадании в систему слишком горячих стоков может возникнуть деформация профилей, что приводит к разгерметизации трубопровода.

Пластиковые трубы для отопления

Системы отопления подразделяются на низко- и высокотемпературные. В зависимости от проектных параметров рабочей температуры необходимо применять подходящие пластиковые трубы с учетом заявленного срока их эксплуатации.

В индивидуальном строительстве при выборе марки и материала важно учитывать длительную устойчивость изделия к восприятию расчетной температуры. Канализационные трубы

Канализационные трубы.

Габариты сантехнического оборудования

Основные параметры

Перед тем как анализировать размерный ряд водогазопроводных изделий, который приводится в соответствующих ГОСТах и СНиПах, необходимо осознать, какими параметрами мы будем оперировать.

При измерении данных деталей нам пригодятся следующие величины:

• Д – диаметр. Представляет собой расстояние между наиболее удаленными друг от друга точками на наружной поверхности.
• Ду – условный проход. Величина условного прохода равна диаметру внутреннего канала трубы, округленного с определенной степенью точности до стандартного значения.

Помимо этого, дабы полностью оценить возможности той либо другой модели, используется так именуемое стандартное соотношение размеров – SDR. Эта величина высчитывается по формуле:

SDR = D/s

В большинстве случаев, величину SDR округляют до табличных значений, что позволяет без проблем подобрать материал с нужной сопротивляемостью внутреннему давлению.

Дюймы либо миллиметры?

Еще одним серьёзным моментом есть определение соотношение между метрическими и дюймовыми размерами труб. Казалось бы, нет ничего несложнее – достаточно умножить диаметр трубы в дюймах на величину одного дюйма (приблизительно 25,4 мм) и мы возьмём необходимый итог, но на практике все пара сложнее.

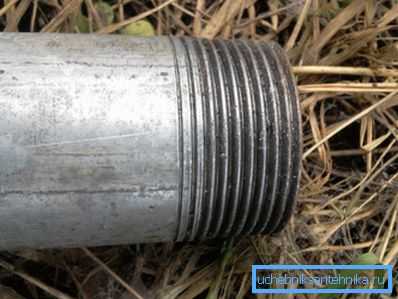

Все дело в том, что дюймы характеризуют трубную резьбу, которая нарезается по наружному диаметру, а при подборе труб (особенно в то время, когда производится замена железных изделий пластиковыми) серьёзен диаметр внутренний.

Так что опытные сантехники применяют стандартные соотношения:

• Водопроводная труба 1 2 дюйма – условный проход 15 мм, наружный диаметр от 20 до 22 мм.
• Водопроводная труба 3 4 –проход в 20 мм, наружное сечение от 25 до 27 мм.
• Дюймовое изделие – 25 и 32 мм соответственно.
• Водопроводная труба 1 1 2 – условный проход в 40 мм, в зависимости от толщины стены может иметь диаметр от 45 до 50 мм.

Кроме этого в нашей статье приводятся таблицы соотношений дюймовых и метрических габаритов чаще всего применяемых в работе труб.

Пропускная свойство

Время от времени для подбора деталей, применяемых при прокладке коммуникаций, требуется узнать пропускную свойство трубы определенного диаметра.

Эта величина показывает, какой количество жидкости может пройти по внутреннему каналу за единицу времени, и зависит от следующих факторов:

• Материал, из которого изготовлена труба.
• Форма изделия (круглая/профильная).
• Диаметр условного прохода.
• Неспециализированная протяженность контура.
• Наличие уклона и его степень.
• Давление в системе.

Для расчета данной величины в большинстве случаев употребляются достаточно громоздкие формулы, потому сантехники в большинстве случаев или используют стандартные, проверенные временем решения, или применяют табличные значения. Так, в соответствии с таковой таблице, пропускная свойство водопроводной трубы 100 мм при скорости движения жидкости в 0,3 м/с и давлении в 90 Па/м будет равна примерно 30 тыс. кг/ч.

§ 20. Порядок чтения чертежей деталей

Чтобы получить по чертежу информацию о детали, т. е. прочитать ее чертеж, необходимо соблюдать определенный порядок действий.

1. Прочитать основную надпись чертежа: выяснить название и назначение детали, наименование материала, из которого она изготовлена, масштаб изображений.
2. Установить, какие виды, другие изображения детали даны на чертеже, какой вид является главным.
3. Изучить виды и другие изображения в их взаимной связи, выяснить очертания детали, взаимное расположение и форму ее частей. Представив по чертежу форму каждой части детали, мысленно объединить их в единый целостный образ.
4. Определить размеры детали и размеры ее элементов.

Читая чертеж детали, можно сформулировать для себя вопросы, дающие представление о ней: а) как называется деталь; б) из какого материала она изготовлена; в) в каком масштабе выполнен чертеж; г) какие виды содержит чертеж; д) сочетанием каких геометрических тел образована форма детали; е) какова ее общая форма; ж) каковы габаритные размеры детали и размеры отдельных ее частей.

Рассмотрим пример. На рисунке 113 дан чертеж детали, который необходимо прочитать. Какую информацию мы можем получить о детали из этого чертежа? Пользуясь только что приведенной последовательностью чтения чертежа, можно установить, что деталь называется «пробка», она изготовлена из стали. Масштаб — 1: 1, т. е. изображение выполнено в натуральную величину.

Рис. 113

Чертеж содержит два вида — главный вид и вид слева. Других изображений нет. Пользуясь видами, определяем форму детали и ее частей.

Сопоставляя виды, можно установить, что форма детали образована несколькими поверхностями вращения — цилиндрами. Один из них имеет диаметр 50 мм, а высоту — 10 (35 — 25) мм. Оси вращения цилиндров совпадают и расположены параллельно горизонтальной плоскости проекций. Второй цилиндр имеет диаметр 42 мм, высоту — 20 (25 — 5) мм. Между этими цилиндрами находится элемент детали — проточка, которая имеет форму цилиндра диаметром 36 мм и длиной 5 мм. На цилиндре диаметром 42 мм есть конической формы фаска, ее размеры 3×45°, т. е. высота фаски 3 мм, а выполнена она под углом в 45°.

Вдоль оси вращения поверхностей, образующих форму детали, расположено углубление. Оно имеет форму шестиугольной призмы и показано на главном виде штриховыми линиями. Глубина отверстия — 25 мм, а расстояние между двумя параллельными гранями — 22 мм. На деталях такой размер называют размером «под ключ», он определяет расстояние между «губками» ключа.

Габаритные размеры детали: 35 мм и 050 мм.

Таким образом, чтение чертежа сводится к получению всей имеющейся на чертеже информации о предмете. При этом обязательно учитывается как графическая, так и текстовая информация. Только вместе они дают однозначное представление о форме предмета, его размерах, материале, т. е. вызывают пространственный образ предмета по его плоскому изображению, выполненному на бумаге или классной доске.
