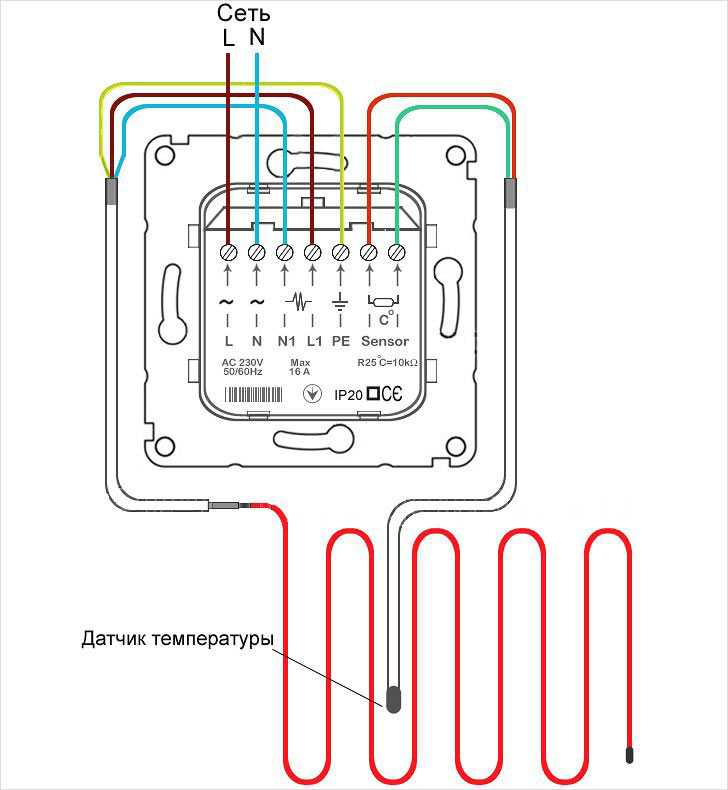

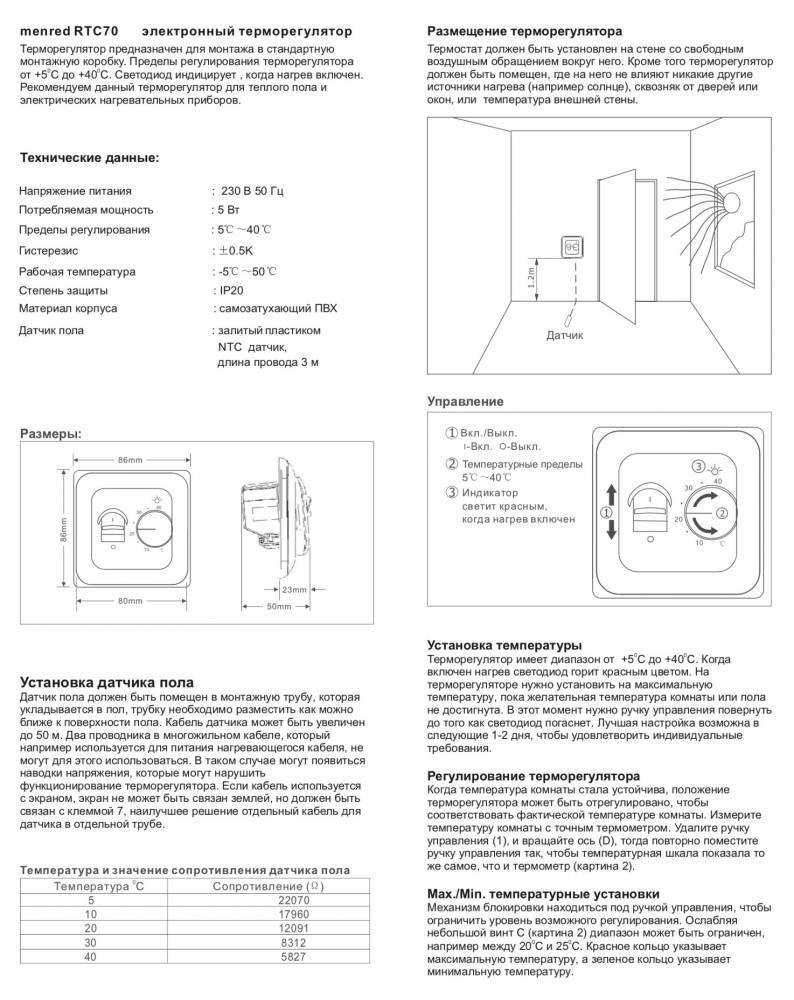

Датчик температуры для теплого пола - схема установки, принцип работы + инструкция с фото

Назначение доверенных телефонных номеров и точки доступа с помощью SMS

Настройка доверенных номеров телефонов через СМС, как описано в этом разделе, необходима только для термостатов, выпущенных до 01.09.2015 при использовании сим-карт НЕ МегаФон. Если ваш термостат выпущен позже или если у вас сим-карта МегаФон, то вы можете настроить доверенные номера через веб-интерфейс, как описано в предыдущем разделе 8.

— Включите питание на термостате;

— Если время с момента включения питания термостата не превысило 5 минут, отправьте на номер его SIM карты, SMS-команду: xxxxxxxxxxxx Телефон=+7хххххххххх где xxxxxxxxxxxx серийный номер термостата, а +7хххххххххх номер Вашего телефона

— Если с момента включения питания термостата прошло 5 и более минут, то обязательно выключите и повторно включите питание термостата, снова дождитесь регистрации в GSM-сети (зеленый светодиод на передней панели термостата постоянно горит) в и только потом отправьте данную SMS-команду.

Пример SMS-команды:
305FE88406ED телефон=+79107954363

— Дождитесь подтверждения выполнения команды в ответном SMS-сообщении: номер телефона установлен.

— Настройте точку доступа GSM модема. Для этого отправьте с этого же телефона вторую SMS-команду:

APN=internet.beeline.ru если в термостат установлена SIM карта оператора сотовой связи BeelineAPN=internet.mts.ru если в термостат установлена SIM карта оператора сотовой связи MTSAPN=internet.tele2.ru если в термостат установлена SIM карта оператора сотовой связи ТELE 2

Точку доступа для SIM карт другого оператора связи уточните в службе технической поддержки этого оператора.

Внимание! У всех термостатов выпущенных после 1 сентября 2015 г. настройка точки доступа GSM модема выполняется автоматически.

Основные ошибки, возникающие при монтаже термометров сопротивления:

Неправильно выбран отбор для измерения температуры (без теплоизоляции трубопровода, приводящей к повышенной потере теплоты).
Неправильно установлен сам датчик в рабочем потоке измеряемой среды (малая или большая монтажная длина датчика; датчик установлен не по оси потока и не навстречу потока).
Установлен датчик несоответствующей градуировки, регламентируемой монтажной схемой объекта.
Нарушены требования компенсации влияния изменения температуры окружающей среды (датчик подключен к регистрирующему прибору по двухпроводной схеме; не используется компенсационный провод и компенсационные коробки).
Неправильно выбран датчик без учета повышенной вибрации, агрессивности и влажности среды и ее высокого давления.
Плохой контакт на клеммной колодке датчика (плохая пайка; не зажаты гайки; в местах повышенной влажности не выполнена герметизация проводки от попадания влаги внутрь датчика).

Сколько потребляет солярки китайская вебаста

Какой расход топлива у этого чудо отопителя гаража? На максимальной мощности в 5квт, у вас будет уходить от 400 до 500 грамм дизтоплива. 150 грамм в час — это расход на минимальном режиме.

Данные показатели можно считать вполне приемлемыми для большинства автолюбителей. Работать 24 часа в сутки эта печка у вас не будет. Более того, после выхода на расчетную температуру, запускается «климат контроль».

А еще к этой печке можно приспособить GSM модуль. Тогда вообще запуск будет осуществляться в любое время, с любой точки Земли, прямо с мобильного телефона.

Просыпаетесь утром на работу, тыкаете пальчиком в телефон, и пока приводите себя в порядок и завтракаете, гараж у вас уже натоплен, и машина теплая. Пришли, повернули ключ, завели без проблем и поехали. Лепота!

Вот только солярку для нее заливать желательно чистую и качественную. Иначе можно загубить аппарат. Он постепенно начнет коптить, и в итоге придется разбирать и чистить камеру сгорания и сетку со свечой поджига.

Температура и влажность в бане

Температурный режим, количество влаги в различных банных помещениях должны соответствовать нормам. Тогда времяпровождение в парилке будет комфортным, абсолютно безопасным. При этом необходимо учитывать: с повышением температуры воздуха уровень влажности должен понижаться. Пребывание в условиях обоих завышенных показателей вредно для человеческого организма.

Для разных банных помещений имеются отдельные предписания:

Парилка. Допустимая температура – 40-90°С (в финской бане – от 100°С), влажность – более 30%. Оптимальный показатель последней – 60 г на 1 л воздуха.
Дополнительные комнаты (для отдыха, предбанник, моечная) требуют поддержания температурного показателя около 25°С.

Высокая температура окружающего воздуха создает экстремальные условия для организма, с которыми не каждый может справитьсяИсточник mjakmrowka.pl

Установка измерительных приборов

При неправильном расположении различных измерителей может возникать дополнительная погрешность показаний. Для получения максимально точных результатов измерений требуется придерживаться следующих правил:

Электронный термометр нужно устанавливать вне парилки (в раздевалке), а сам датчик прикрепить посередине стенки внутри парильного помещения.
Стрелочный, жидкостный термометры рекомендуется размещать в парилке на уровне глаз (примерная высота – 1,5 м). Тогда пользоваться ими будет удобно.
Нельзя монтировать измерительные приборы вблизи дверного либо оконного проема. Впоследствии температурные значения будут занижены.
Если термометр расположить возле печки-каменки, то он будет показывать завышенную температуру.

Неправильное размещение банной станции в парилке может стать причиной неверного отображения результатов измеренийИсточник saunaland.ru

Термометр. Гигрометр. Шайка для бани.

Настройка системы автоматических оповещений о тревожных событиях

Настройка видов и способов оповещений, формируемых термостатом при различных событиях, выполняется из личного кабинета Интернет-сервиса ZONT.

Зафиксировав событие, термостат формирует и отправляет на запрограммированные телефонные номера информационное SMS сообщение, а также отображает эту информацию во вкладке «Важные события» интернет сервиса.

Оповещение о пропадании / восстановлении питания (сети)

Информирование возможно только при условии, что резервный аккумулятор включен.

Внимание! При питании от резервного аккумулятора, термостат котлом не управляет

Оповещение об отклонение измеряемой температуры от заданных пороговых значений

К термостату может быть одновременно подключено до 10-ти термодатчиков. Для каждого из них вы можете задать пороговые значения, при выходе за пределы которых будет формироваться тревожное оповещение.

Внимание: Не следует задавать температурные пороги близко к нормальной температуре работы котла, так как отправка повторного (нового) оповещения о выходе температуры за нижний порог будет возможна только после того, как температура отступит на 3° от установленного порогового
значения (+ 3 градуса это гистерезис по температурным порогам термодатчиков)

Оповещение о переходе термостата в аварийный режим работы

Термостат управляет котлом по температуре, измеряемой термодатчиком, который вы выбрали в качестве основного. При его неисправности, термостат автоматически перейдет на работу с резервным, а если таковой не назначен или отсутствует — перейдет в аварийный режим работы.

Оповещение об аварии котла

Для того, чтобы система информировала вас при возникновении аварии котла, необходимо подключить сигнал «Авария», формируемый котлом к одному из входов термостата. При замыкании входа термостата на землю, формируется оповещение об аварии котла.

Возможные схемы подключения

Сигнал «Авария» — переменное напряжение 220В. Необходимо подключение к термостату через адаптер 220/5В. В комплект поставки не входит и приобретается отдельно.

Выходной контакт аварийного разъема подключаемого котла имеет тип «сухой контакт». Допускается прямое подключение к входу термостата.

Сигнал «Авария» — напряжение ? В. Необходимо подключение к термостату через соответствующее реле

Способы управление термостатом

Управление с помощью мобильного приложения и через интернет

Управлять термостатом можно через интернет после регистрации в Интернет-сервисе https://zont-online.ru, а
также со смартфона или планшета, используя специализированное приложение https://zont-online.ru/app_mobile
для мобильных устройств Android и iOS.

Управление с телефона при дозвоне на голосовое меню

Для доступа в голосовое меню необходимо позвонить с доверенного телефонного номера или другого номера с
указанием пароля доступа, на телефонный номер SIM-карты термостата.

Структура голосового меню (заводские установки)

Режим Комфорт — клавиша 1 телефонаРежим Расписание — клавиша 2 телефонаРежим Эконом — клавиша 3 телефона
Чтобы узнать баланс SIM-карты нажмите клавишу 5
Чтобы прослушать справку нажмите клавишу * (звездочка)
Чтобы повторно прослушать информацию нажмите клавишу # (решетка)

Управление SMS-командами

Управление термостатом возможно SMS-командами с доверенных телефонных номеров или прочих номеров по
паролю.

Например:

1. Отправка SMS-команды для включение режима «Эконом» с новой температурой 18 градусов с доверенного
телефонного номера: Режим эконом 18

2. Отправка SMS-команды для включение режима «Эконом» с новой температурой 18 градусов с телефонного
номера не входящего в список доверенных: ххх Режим эконом 18 , где ххх — пароль доступа.

SMS-команда	Описание	Ответ
режим эконом xx	Включение режима «эконом».xx — новая температура для режима эконом.	активирован режим ‘эконом’.
режим комфорт xx	Включение режима «комфорт». xx — новая температура для режима эконом.	активирован режим ‘комфорт’.
режим расписание	Включение режима «расписание».	активирован режим ‘расписание’.
режим выкл	Включение режима «выключен».	активирован режим ‘выключен’.
баланс	Запрос баланса SIM карты.	баланс SIM карты xxx рублей.
режим онлайн вкл	Включение GPRS обмена устройства с сервером *	режим онлайн включен
режим онлайн выкл	Выключение GPRS обмена устройства с сервером*	режим онлайн выключен
режим онлайн	Запрос отчета о текущем состоянии обмена	режим онлайн включен (выключен)
состояние	Запрос отчета о состоянии системы.
APN=ххх	Установка APN.	APN: xxx
APN?	Запрос APN.	APN: xxx
USSD=xxx	Установка номера для запроса баланса SIM карты.	USSD: xxx
USSD?	Запрос номера для запроса баланса SIM карты.	USSD: xxx
IPA=xxx	Установка IP адреса сервера.	IPA: xxx
IPA?	Запрос IP адреса сервера.	IPA: xxx
IPP=xxx	Установка порта сервера.	IPP: xxx
IPP?	Запрос порта сервера.	IPP: xxx
xxxxxxxxxxxx заводские установки где xxxxxxxxxxxx серийный номер прибора	Сброс номеров телефонов и пароля доступа Настройки режимов работы и текущий режим работы Требуется повторная регистрация в Интернет сервисе ZONT.	выполнен сброс к заводским установкам.
USSD(команда)	Команда для изменения тарифа в используемой SIM карте или добавления новых опций. Например USSD(*105#)	Результат команды отображается в списке текущих событий Интернет-сервиса
Режим ручной	Включения режима «Комнатный термостат»	Включен ручной режим
Температура	Запрос данных о текущей температуре	Список термодатчиков с показаниями температуры
Охрана вкл	Включение режима охраны при использовании функции «Охранная сигнализация»
Охрана выкл	Выключение режима охраны при использовании функции «Охранная сигнализация»

* Выключение GPRS обмена устройства с сервером включает такой режим работы термостата, при котором невозможно управлять
работой котла и контролировать его состояние через WEB-интерфейс и мобильные приложения, но можно управлять им с
помощью СМС команд и дозвоном на голосовое меню. При любом событии, охваченном системой контроля (выходе температуры
за допустимые пределы, аварии котла и т.п.) оповещение будет происходить дозвоном и через СМС сообщения.

Как правильно установить датчик температуры в сауне

Шаг 1: Выбор места установки

Первым шагом является выбор места установки датчика температуры в сауне. Желательно выбирать место, которое находится близко к печи, поскольку это будет наиболее точным местом прибора. Также стоит убедиться, что датчик находится достаточно высоко от пола, чтобы избежать воздействия неправильных температур.

Шаг 2: Установка датчика

После того, как место установки было выбрано, можно приступить к установке датчика. Следует достать прибор из упаковки и подключить его с помощью провода к системе контроля температуры. Затем, используя крепежные элементы, необходимо закрепить датчик на выбранном месте.

Шаг 3: Калибровка датчика

После установки датчика важно выполнить калибровку прибора, чтобы убедиться в его точности. Для этого можно использовать стандартный раствор соли и льда и проверить точность отображения температуры на датчике

Если необходимо, можно выполнить донастройку прибора для установки точного значения.

Шаг 4: Проверка работоспособности

После установки и калибровки датчика следует запустить сауну и проверить работоспособность прибора. Проверка может состоять в изменении температуры системы, чтобы убедиться в правильности отображения данных на датчике. После проверки прибор можно регулярно использовать для контроля температуры в сауне.

Как сделать работу уличного или комнатного термостата эффективной

В основные задачи терморегулятора входит поддержание комфортной температуры и экономия топлива. Это, в свою очередь, позволяет снизить расходы на газ и уменьшить износ оборудования.

Чтобы достигнуть максимального эффекта, специалисты рекомендуют установить как комнатный, так и наружный термостат.

Однако считается, что для оптимального режима функционирования газового оборудования вполне достаточно и комнатного терморегулятора.

К его установке, как и к эксплуатации газового котла, дом необходимо подготовить: заделать щели, а также измерить температуру в помещениях.

Какая-то польза от этих приборов будет лишь тогда, когда теплопотери окажутся сведены к минимуму. Чтобы обитателям дома было комфортно, рекомендуется поддерживать в жилых помещениях среднюю температуру воздуха +20 °C. При этом в детской лучше придерживаться температуры +22 °C. В ночное же время оптимальным для работы термостата будет диапазон температуры от 19 до +20 °C.

Выбор места установки датчика

Расположение наружного датчика

Для удобства ознакомления с показаниями температуры, наружный датчик должен быть установлен в достаточно заметном месте. Рекомендуется разместить его на стене внешней части сауны

Важно учитывать возможное воздействие погодных условий на работу электроники, поэтому обязательно выбирайте место, защищенное от прямых солнечных лучей и осадков

Расположение внутреннего датчика

Внутренний датчик температуры, как правило, устанавливают в верхней части сауны на высоте около 1,5 метра. Это позволяет отслеживать температуру в той части, где находятся люди

Важно также учитывать расстояние от двери и близость к источникам тепла

Некоторые производители предлагают множество других возможностей для установки внутреннего датчика, например, на банной печи. В таком случае перед установкой рекомендуется ознакомиться с инструкциями производителя и техническими характеристиками датчика на предмет его совместимости с печью для бани.

Вопросы и ответы

Рассмотрим несколько самых частых вопросов, возникающих у неподготовленных пользователей на стадии выбора термометра для бани:

Какой прибор лучше, крупный или компактный?

Механизм или шкала любого прибора имеют практически один размер. Разница, как правило, в форме корпуса или декоративного оформления. Поэтому, выбирать следует исходя из общего обустройства и оформления бани — в одних случаях подойдет более массивный термометр, в других — маленький, компактный.

Где надо установить термометр?

Устройство размещают в парилке, подальше от входа и печи. При этом, его надо повесить на высоте 1,5 м от пола (не ниже), и поместить его как можно дальше от полков.

Каков верхний предел измерений для русской бани?

В русской бане температура редко поднимается выше 80 °С. Поэтому, здесь вполне справится градусник со шкалой до 100 °С (с необходимым запасом).

В какой бане нужен термометр с гигрометром?

Контроль воздушной влажности важен в сауне, где наличие пара опасно для пользователей из-за высокой температуры. В русской бане наличие пара является одним из обязательных условий, и наличие измерительных приборов здесь не обязательно.

Какой тип термометра более практичен и удобен?

Большинство пользователей предпочитает стрелочный термометр. Его показания лучше видны, а небольшая разница в 1-1,5 градуса нисколько не делают его показания слишком неточными. Жидкостные устройства хуже видны, а электронные слишком дороги.

Подключение нагрузки к термостату (терморегулятору) на ATmega8

Нагрузка может быть активной (лампочки накаливания, ТЭНы, электронагревательные приборы …)Нагрузка может быть реактивной — емкостной и индуктивной. В практике чаще всего мы сталкиваемся с индуктивной нагрузкой (электродвигатели, приборы в которых имеются трансформаторы, электронная техника, катушки индуктивности …)
Кроме того, иногда приходится управлять нагрузками с постоянным током.

Самый универсальный способ управления любой нагрузкой — механическое реле. С помощью реле мы можем управлять любыми видами нагрузки.
В тоже время, если необходимо управлять только активными нагрузками, наверное предпочтительнее будет использовать в схеме симисторное управление.
Симисторы (триаки) очень удобны в управление активными нагрузками в сетях переменного тока.
Реле имеет ограниченный ресурс работы (хотя и очень большой) — обычно около 100 000 переключений и может коммутировать нагрузку в несколько киловатт. Надо учитывать, что при эксплуатации реле с нагрузкой, потребляющей мощность близко к предельным паспортным значениям реле, ресурс работы реле может снизиться на порядок. Симисторы имеют неограниченный ресурс работы при правильной эксплуатации (подключать нагрузку с мощностью не превышающей паспортной мощности симистора, а лучше выбирать симистор с запасом прочности). При управлении нагрузками мощностью 300-400 ватт симисторы могут работать без радиатора, при большей нагрузке необходимо ставить симистор на радиатор. В сети можно найти порядок расчета площади радиатора для триака.
При использовании в конструкции симисторов, очень желательно делать гальваническую развязку микроконтроллера от сети 220 вольт. Для этого обычно используют оптосимисторы (оптотриаки, драйверы управления симиситорами)

В данной конструкции применены два вида управления нагрузками:
— с помощью реле (для режимов, где не требуется частое включение/выключение и индуктивных нагрузок)
— с помощью симистора (для режима термостатирования и для любых активных нагрузок)

Светодиоды сигнализируют о включенной нагрузке, а также позволяют визуально контролировать ручной режим включения нагрузок (однократный нагрев/охлаждение).
При использовании других схем управления нагрузками необходимо помнить, что включение нагрузки происходит высоким уровнем с вывода микроконтроллера, а выключение — низким уровнем.
При использовании оптосимистора в качестве гальванической развязки, необходимо смотреть даташит прибора, в котором показаны схемы подключения к симисторам

В качестве буферного транзистора для подключения реле к микроконтроллеру можно использовать не только полевые но и биполярные транзисторы

И еще несколько схем подключения нагрузки к микроконтроллеру

Некоторые справочные данные:

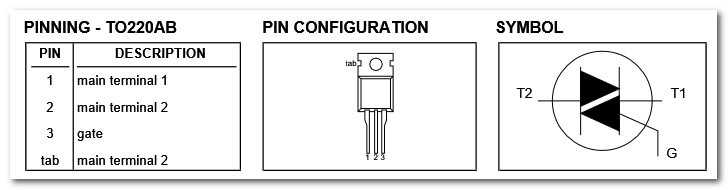

Симистор BT138:

Транзистор 2N7000:

Диод 1N5819:

Характеристики некоторых симисторов:

Программа двухканального термометра, термостата, терморегулятора на ATmega8 и DS18B20:

Termostat 2 kanala OK_AlgorithmBuilder (36,7 КиБ, 28 542 hits)

Termostat 2 kanala OK_HEX (13,5 КиБ, 40 547 hits)

Termostat 2 kanala EEPROM_HEX (91 байт, 1 644 hits)

Настройка FUSE-битов:

Прошивка для индикаторов со схемой включения «Общий анод»

Прошивка предоставлена Вячеславом Кучером и Юрием Градовым, за что им большое спасибо.

Для работы программы с индикаторами, включаемыми по схеме «Общий Анод» в представленной выше схеме необходимо заменить транзисторы структуры NPN на транзисторы структуры PNP (к примеру ВС557). При этом эмиттеры транзисторов должны подключаться к «+» источника питания, а коллекторы к разрядам индикатора.

Termostat 2 kanala OA_HEX (13,6 КиБ, 4 031 hits)

Другие конструкции на микроконтроллерах1. Простые электронные часы на микроконтроллере ATyni26, с использование микросхемы часов реального времени DS13072. Простой термометр на микроконтроллере ATmega8 и датчика температуры DS18B203. Двухканальный термометр на микроконтроллере ATmega8 и датчиках температуры DS18B204. Двухканальный термометр, термостат, терморегулятор с возможностью работы по времени, одноканальный таймер реального времени на ATmega8 и датчиках DS18B205. Двухканальный термометр, часы на ATmega8, датчиках температуры DS18B20, RTC DS1307, LCD 1602

Особенности организации системы температурного мониторинга высоковольтных контактных соединений на базе пирометрических датчиков ДТП-300

Для обеспечения заявленной достоверности значения температуры металлическую (медную, алюминиевую, стальную и т.д.) поверхность зоны мониторинга НЕОБХОДИМО покрыть полимерным покрытием. Возможный тип покрытия
1. термоусадочная трубка (при условии отсутствия воздушного зазора между трубкой и металлом или плотного прилегания трубки к металлу)
2. термостойкая краска любого цвета, например, термостойкая эмаль Церта +700 / +500 °С RAL 8017
3. NITOFLON 973 UL-S — тефлоновая пленка (PTFE) армированная стеклотканью самоклеящаяся в роликах
Поверхность зоны мониторинга может быть не плоскостью, а трехмерной объемной поверхностью, при этом достоверность значения температуры сохраняется при условии покрытия поверхности, а также соблюдения расстояния от датчика ДТП-300 до поверхности, исходя из оптических показателей датчика ДТП-300.
Допускается устанавливать датчик ДТП-300 не только по нормали измерительной оси датчика к поверхности, но и под углом до 30 градусов между измерительной осью датчика и поверхностью. При этом значение температуры сохраняет свою достоверность, при условии покрытия поверхности и соблюдения расстояния от датчика до поверхности. При выборе или расчете расстояния необходимо учитывать, что измерительное пятно в этом случае не круглое, а эллиптическое, кривизна эллипса зависит от угла. Рекомендуем геометрически оценить при проектировании, умещается ли эллиптическое пятно целиком с запасом на поверхности мониторинга в данном случае.

Входы, выходы и подключаемое оборудование

Термодатчики (проводные)

Подключается к 4 и 6 контактам термостата в соответствии с предлагаемой схемой. Одновременно может быть
подключено до 10-ти шт. Удаленность последнего в шлейфе не более 100 м. Длинные ответвления от основного
шлейфа могут привести к неработоспособности всех датчиков.

Выход управления котлом

Контакты 1, 2 и 3 термостата предназначены для подключения к отопительному котлу. Контакт No1 — общий (О),
контакт No 2 нормально замкнутый (НЗ) и контакт No3 (НР) — нормально разомкнутый. Подключается прибор к
контактам котла, предназначенным для подключения комнатного термостата.

GSM-антенна

Подключается к отдельному входу и располагается в помещении таким образом, чтобы обеспечить максимально
устойчивый прием GSM сигнала.

Основное питание + 12В

От сети 220В через блок питания (сетевой адаптер 220/12В) из комплекта поставки.

Резервное питание + 3,7В

От встроенного Li-ion аккумулятора.

Вход 1 Аналоговый вход — контакт No5.

Предназначен для подключения:

или охранных датчиков; или сигнала «Авария котла»; или комнатного термостата

Вход 2 Цифровой вход — контакт No8.

Предназначен для подключения:

или охранных датчиков; или сигнала «Авария котла»; или комнатного термостата; или Интерфейса OpenTherm и Радиомодуля МЛ-489.

Важно! Нельзя одновременно на оба входа подключать сигналы от внешнего комнатного термостата или сигналы «Авария котла»
Можно одновременно подключать на Вход 2 Интерфейс OpenTherm и Радиомодуль МЛ-489

— Охранные датчики и извещатели

Подключаются к одному входу и должны быть однотипные по способу подключения. Количество датчиков в шлейфе:

— ИКД, МКД и т.п. — не более 10-ти шт.;
— Извещателей протечки воды и утечки газа — не более 5-ти шт.
Максимальная удаленность последнего датчика в шлейфе — 100 м.

— Сигнал «Авария котла»

Для того, чтобы система информировала вас при возникновении аварии котла, необходимо подключить сигнал
«Авария», формируемый котлом к одному из входов термостата. При замыкании входа термостата на землю,
формируется оповещение об аварии котла. Варианты подключения см. п.17 настоящей Инструкции.

— Комнатный термостат.

Подключение комнатного термостата позволяет управлять котлом как дистанционно (через ZONT-H1V) так и в
ручную по командам от этого комнатного термостата. Выбор способа управления осуществляется через Интернет-
сервис или СМС командой «Режим ручной».

При работе от комнатного термостата сохраняется дистанционный мониторинг температур и все режимы
оповещений (об аварии, пропадании / восстановлении питания, тревожных событиях и т.п.).

— Интерфейс OpenTherm.

Это устройство обеспечивающее диагностику технического состояния и управление работой газового котла по
протоколу OpenTherm.

Использование интерфейса OpenTherm значительно расширяет функциональные возможности системы, но для его
применения сам котел должен иметь поддержку стандарта OpenTherm.

— Радиомодуль МЛ-489.

Модуль для приема/передачи радиосигналов от беспроводных устройств, используемых совместно с термостатом. Сейчас это радиотермодатчики МЛ-703 и радиобрелоки ZONT-Home.
