2.3.83

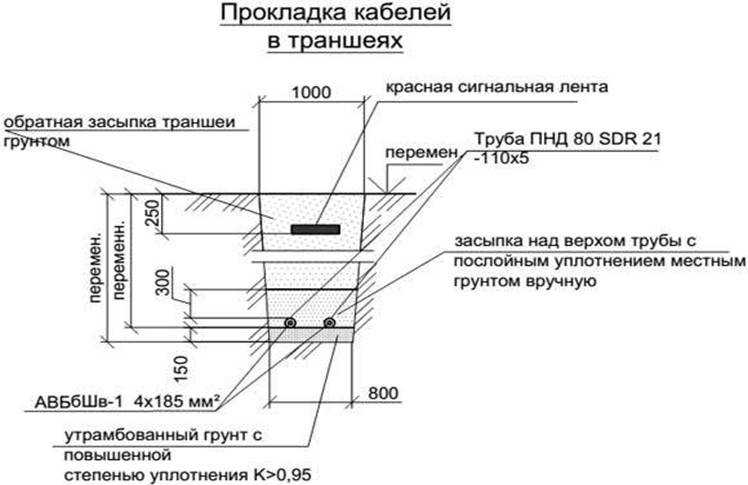

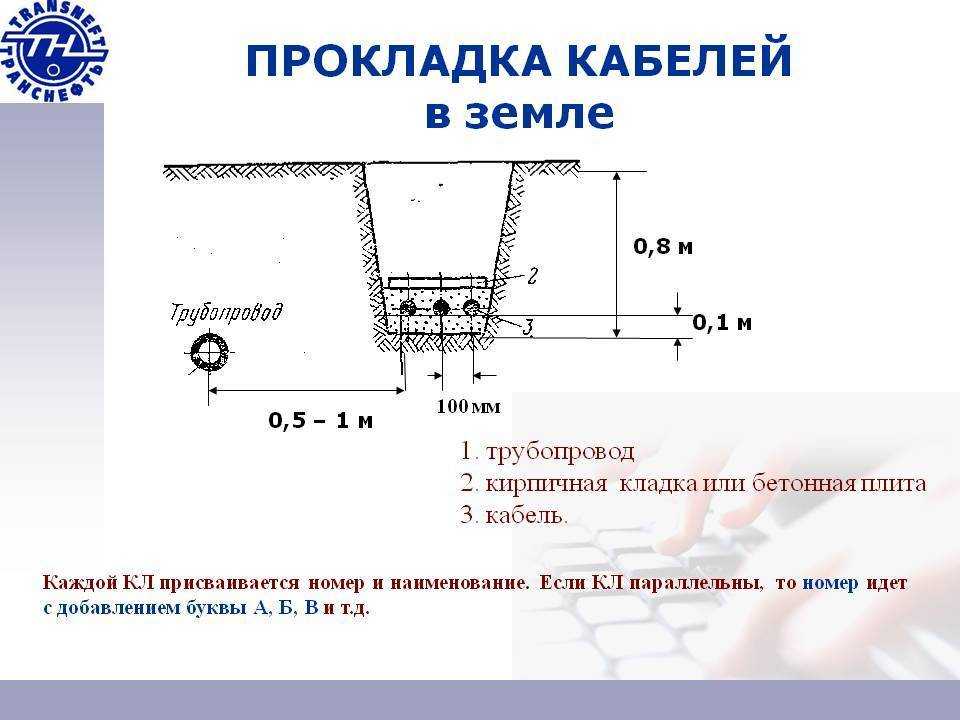

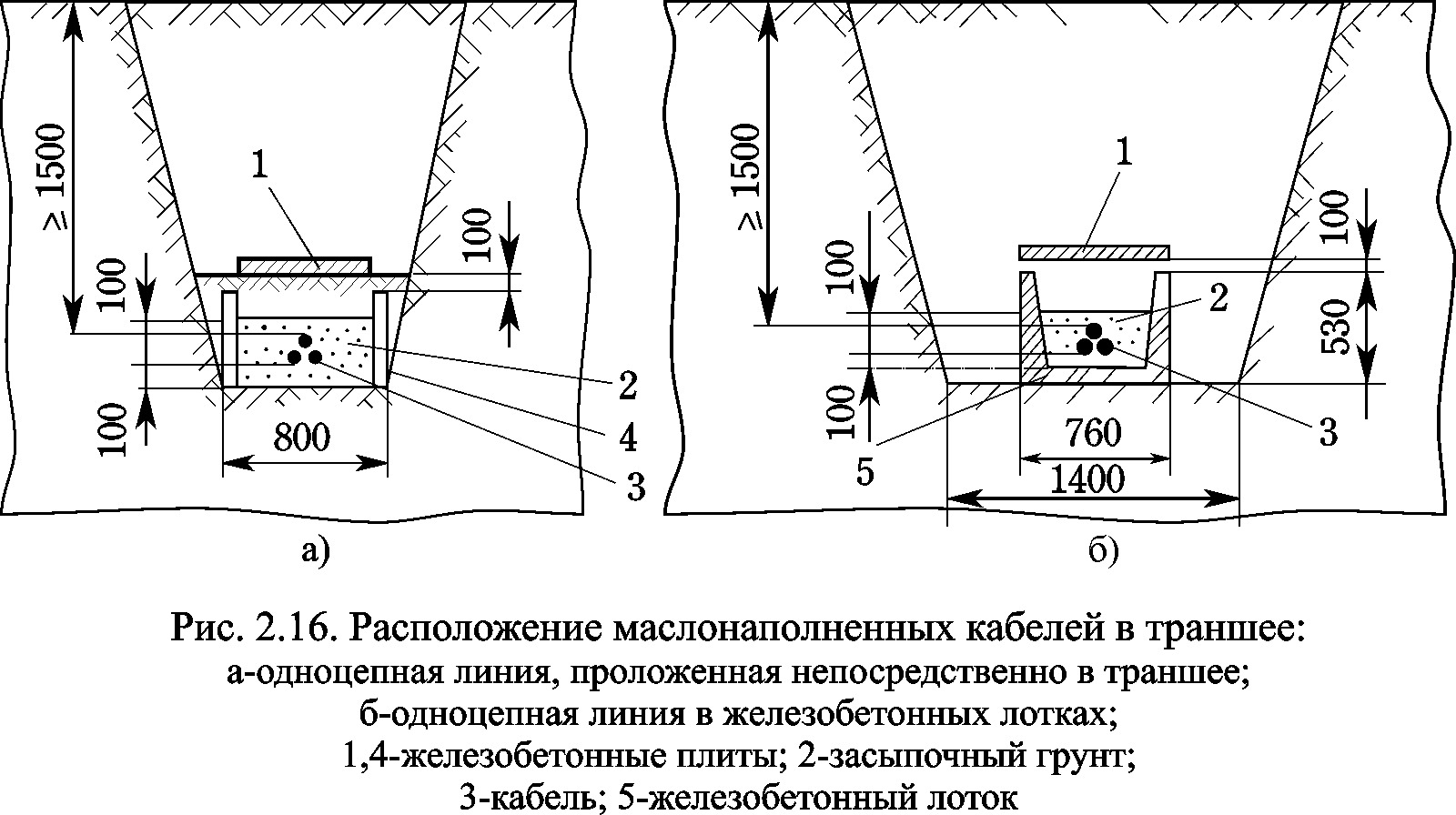

При прокладке кабельных линий непосредственно в
земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху
засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.
Кабели на всем протяжении должны быть защищены от
механических повреждений путем покрытия при напряжении 35 кВ и выше
железобетонными плитами толщиной не менее 50 мм; при напряжении ниже 35 кВ —
плитами или глиняным обыкновенным кирпичом в один слой поперек трассы кабелей;
при рытье траншеи землеройным механизмом с шириной фрезы менее 250 мм, а также
для одного кабеля — вдоль трассы кабельной линии. Применение силикатного, а
также глиняного пустотелого или дырчатого кирпича не допускается.
При прокладке на глубине 1-1,2 м кабели 20 кВ и ниже (кроме
кабелей городских электросетей) допускается не защищать от механических
повреждений.
Кабели до 1 кВ должны иметь такую защиту лишь на участках,
где вероятны механические повреждения (например, в местах частых раскопок).
Асфальтовые покрытия улиц и т. п. рассматриваются как места, где разрытия
производятся в редких случаях. Для кабельных линий до 20 кВ, кроме линий выше 1
кВ, питающих электроприемники I категории*, допускается в траншеях с
количеством кабельных линий не более двух применять вместо кирпича сигнальные
пластмассовые ленты, удовлетворяющие техническим требованиям, утвержденным
Минэнерго СССР. Не допускается применение сигнальных лент в местах пересечений
кабельных линий с инженерными коммуникациями и над кабельными муфтами на
расстоянии по 2 м в каждую сторону от пересекаемой коммуникации или муфты, а
также на подходах линий к распределительным устройствам и подстанциям в радиусе
5 м.
____________
* По местным условиям, при согласии владельца линий,
допускается расширение области применения сигнальных лент.
Сигнальная лента должна укладываться в траншее над кабелями
на расстоянии 250 мм от их наружных покровов. При расположении в траншее одного
кабеля лента должна укладываться по оси кабеля, при большем количестве кабелей
— края ленты должны выступать за крайние кабели не менее чем на 50 мм. При
укладке по ширине траншеи более одной ленты — смежные ленты должны
прокладываться с нахлестом шириной не менее 50 мм.
При применении сигнальной ленты прокладка кабелей в траншее
с устройством подушки для кабелей, присыпка кабелей первым слоем земли и
укладка ленты, включая присыпку ленты слоем земли по всей длине, должны
производиться в присутствии представителя электромонтажной организации и
владельца электросетей.
2.3.114
В туннелях и каналах должны быть выполнены
мероприятия по предотвращению попадания в них технологических вод и масла, а
также должен быть обеспечен отвод почвенных и ливневых вод. Полы в них должны
иметь уклон не менее 0,5% в сторону водосборников или ливневой канализации.
Проход из одного отсека туннеля в другой при их расположении на разных уровнях
должен быть осуществлен с помощью пандуса с углом подъема не выше 15°.
Устройство ступеней между отсеками туннелей запрещается.
В кабельных каналах, сооружаемых вне помещений и
расположенных выше уровня грунтовых вод, допускается земляное дно с дренирующей
подсыпкой толщиной 10-15 см из утрамбованного гравия или песка.
В туннелях должны быть предусмотрены дренажные механизмы;
при этом рекомендуется применять автоматический их пуск в зависимости от уровня
воды. Пусковые аппараты и электродвигатели должны иметь исполнение, допускающее
их работу в особо сырых местах.
При переходах эстакады и галереи проходного типа с одной
отметки на другую должен быть выполнен пандус с уклоном не более 15°. Как
исключение, допускается устройство лестницы с уклоном 1:1.
2.3.111
При высоком уровне грунтовых вод на территории ОРУ
следует отдавать предпочтение надземным способам прокладки кабелей (в лотках
или коробках). Надземные лотки и плиты для их покрытия должны быть выполнены из
железобетона. Лотки должны быть уложены на специальных бетонных подкладках с
уклоном не менее 0,2% по спланированной трассе таким образом, чтобы не
препятствовать стоку ливневых вод. При наличии в днищах надземных лотков
проемов, обеспечивающих выпуск ливневых вод, создавать уклон не требуется.
При применении кабельных лотков для прокладки кабелей
должны обеспечиваться проезд по территории ОРУ и подъезд к оборудованию машин и
механизмов, необходимых для выполнения ремонтных и эксплуатационных работ. Для
этой цели должны быть устроены переезды через лотки при помощи железобетонных
плит с учетом нагрузки от проходящего транспорта, с сохранением расположения
лотков на одном уровне. При применении кабельных лотков не допускается
прокладка кабелей под дорогами и переездами в трубах, каналах и траншеях,
расположенных ниже лотков.
Выход кабелей из лотков к шкафам управления и защиты должен
выполняться в трубах, не заглубляемых в землю. Прокладка кабельных перемычек в
пределах одной ячейки ОРУ допускается в траншее, причем применение в этом
случае труб для защиты кабелей при подводке их к шкафам управления и релейной
защиты не рекомендуется. Защита кабелей от механических повреждений должна
выполняться другими способами (с применением уголка, швеллера и др.).
2.3.93
При прокладке кабельной линии параллельно с ВЛ 110
кВ и выше расстояние от кабеля до вертикальной плоскости, проходящей через
крайний провод линии, должно быть не менее 10 м.
Расстояние в свету от кабельной линии до заземленных частей
и заземлителей опор ВЛ выше 1 кВ должно быть не менее 5 м при напряжении до 35
кВ, 10 м при напряжении 110 кВ и выше. В стесненных условиях расстояние от
кабельных линий до подземных частей и заземлителей отдельных опор ВЛ выше 1 кВ
допускается не менее 2 м; при этом расстояние от кабеля до вертикальной
плоскости, проходящей через провод ВЛ, не нормируется.
Расстояние в свету от кабельной линии до опоры ВЛ до 1 кВ
должно быть не менее 1 м, а при прокладке кабеля на участке сближения в
изолирующей трубе 0,5 м.
На территориях электростанций и подстанций в стесненных
условиях допускается прокладывать кабельные линии на расстояниях не менее 0,5 м
от подземной части опор воздушных связей (токопроводов) и ВЛ выше 1 кВ, если
заземляющие устройства этих опор присоединены к контуру заземления подстанций.
2.3.88
При параллельной прокладке расстояние по
горизонтали в свету от кабельных линий напряжением до 35 кВ и маслонаполненных
кабельных линий до трубопроводов, водопровода, канализации и дренажа должно
быть не менее 1 м; до газопроводов низкого (0,0049 МПа), среднего (0,294 МПа) и
высокого давления (более 0,294 до 0,588 МПа) — не менее 1 м; до газопроводов
высокого давления (более 0,588 до 1,176 МПа) — не менее 2 м; до теплопроводов —
см. 2.3.89.
В стесненных условиях допускается уменьшение указанных
расстояний для кабельных линий до 35 кВ, за исключением расстояний до
трубопроводов с горючими жидкостями и газами, до 0,5 м без специальной защиты
кабелей и до 0,25 м при прокладке кабелей в трубах. Для маслонаполненных
кабельных линий 110-220 кВ на участке сближения длиной не более 50 м
допускается уменьшение расстояния по горизонтали в свету до трубопроводов, за
исключением трубопроводов с горючими жидкостями и газами, до 0,5 м при условии
устройства между маслонаполненными кабелями и трубопроводом защитной стенки,
исключающей возможность механических повреждений. Параллельная прокладка
кабелей над и под трубопроводами не допускается.

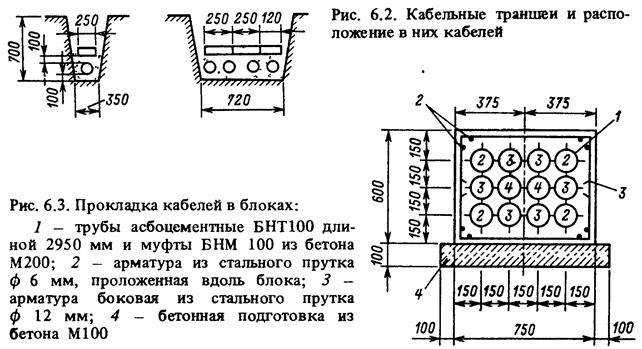

2.3.108
В местах, где изменяется направление трассы
кабельных линий, проложенных в блоках, и в местах перехода кабелей и кабельных
блоков в землю должны сооружаться кабельные колодцы, обеспечивающие удобную
протяжку кабелей и удаление их из блоков. Такие колодцы должны сооружаться
также и на прямолинейных участках трассы на расстоянии один от другого,
определяемом предельно допустимым тяжением кабелей. При числе кабелей до 10 и
напряжении не выше 35 кВ переход кабелей из блоков в землю допускается
осуществлять без кабельных колодцев. При этом места выхода кабелей из блоков
должны быть заделаны водонепроницаемым материалом.
2.3.113
Кабельные этажи, туннели, галереи, эстакады и шахты
должны быть отделены от других помещений и соседних кабельных сооружений
несгораемыми перегородками и перекрытиями с пределом огнестойкости не менее
0,75 ч. Такими же перегородками протяженные туннели должны разделяться на
отсеки длиной не более 150 м при наличии силовых и контрольных кабелей и не
более 100 м при наличии маслонаполненных кабелей. Площадь каждого отсека
двойного пола должна быть не более 600 м.
Двери в кабельных сооружениях и перегородках с пределом
огнестойкости 0,75 ч должны иметь предел огнестойкости не менее 0,75 ч в
электроустановках, перечисленных в 2.3.76, и 0,6 ч в остальных
электроустановках.
Выходы из кабельных сооружений должны предусматриваться
наружу или в помещения с производствами категорий Г и Д. Количество и расположение
выходов из кабельных сооружений должно определяться, исходя из местных условий,
но их должно быть не менее двух. При длине кабельного сооружения не более 25 м
допускается иметь один выход.
Двери кабельных сооружений должны быть самозакрывающимися,
с уплотненными притворами. Выходные двери из кабельных сооружений должны
открываться наружу и должны иметь замки, отпираемые из кабельных сооружений без
ключа, а двери между отсеками должны открываться по направлению ближайшего
выхода и оборудоваться устройствами, поддерживающими их в закрытом положении.
Проходные кабельные эстакады с мостиками обслуживания
должны иметь входы с лестницами. Расстояние между входами должно быть не более
150 м. Расстояние от торца эстакады до входа на нее не должно превышать 25 м.
Входы должны иметь двери, предотвращающие свободный доступ
на эстакады лицам, не связанным с обслуживанием кабельного хозяйства. Двери
должны иметь самозапирающиеся замки, открываемые без ключа с внутренней стороны
эстакады.
Расстояние между входами в кабельную галерею при прокладке
в ней кабелей не выше 35 кВ должно быть не более 150 м, а при прокладке
маслонаполненных кабелей — не более 120 м.
Наружные кабельные эстакады и галереи должны иметь основные
несущие строительные конструкции (колонны, балки) из железобетона с пределом
огнестойкости не менее 0,75 ч или из стального проката с пределом огнестойкости
не менее 0,25 ч.
Несущие конструкции зданий и сооружений, которые могут
опасно деформироваться или снизить механическую прочность при горении групп
(потоков) кабелей, проложенных вблизи этих конструкций на наружных кабельных
эстакадах и галереях, должны иметь защиту, обеспечивающую предел огнестойкости
защищаемых конструкций не менее 0,75 ч.
Кабельные галереи должны делиться на отсеки несгораемыми
противопожарными перегородками с пределом огнестойкости не менее 0,75 ч. Длина
отсеков галерей должна быть не более 150 м при прокладке в них кабелей до 35 кВ
и не более 120 м при прокладке маслонаполненных кабелей. На наружные кабельные
галереи, закрытые частично, указанные требования не распространяются.
2.3.120
В кабельных сооружениях кабели рекомендуется
прокладывать целыми строительными длинами, а размещение кабелей в сооружениях
должно производиться в соответствии со следующим:
1. Контрольные кабели и кабели связи следует размещать
только под или только над силовыми кабелями; при этом их следует отделять
перегородкой. В местах пересечения и ответвления допускается прокладка
контрольных кабелей и кабелей связи над и под силовыми кабелями.
2. Контрольные кабели допускается прокладывать рядом с
силовыми кабелями до 1 кВ.
3. Силовые кабели до 1 кВ рекомендуется прокладывать над
кабелями выше 1 кВ; при этом их следует отделять перегородкой.
4. Различные группы кабелей: рабочие и резервные кабели
выше 1 кВ генераторов, трансформаторов и т. п., питающие электроприемники I
категории, рекомендуется прокладывать на разных горизонтальных уровнях и
разделять перегородками.
5. Разделительные перегородки, указанные в п. 1, 3 и 4,
должны быть несгораемыми с пределом огнестойкости не менее 0,25 ч.
При применении автоматического пожаротушения с
использованием воздушно-механической пены или распыленной воды перегородки,
указанные в п. 1, 3 и 4, допускается не устанавливать.
На наружных кабельных эстакадах и в наружных закрытых
частично кабельных галереях установка разделительных перегородок, указанных в
п. 1, 3 и 4, не требуется. При этом взаимно резервирующие силовые кабельные
линии (за исключением линий к электроприемникам особой группы I категории)
следует прокладывать с расстоянием между ними не менее 600 мм и рекомендуется
располагать: на эстакадах по обе стороны пролетной несущей конструкции (балки,
фермы); в галереях по разным сторонам от прохода.
2.3.97

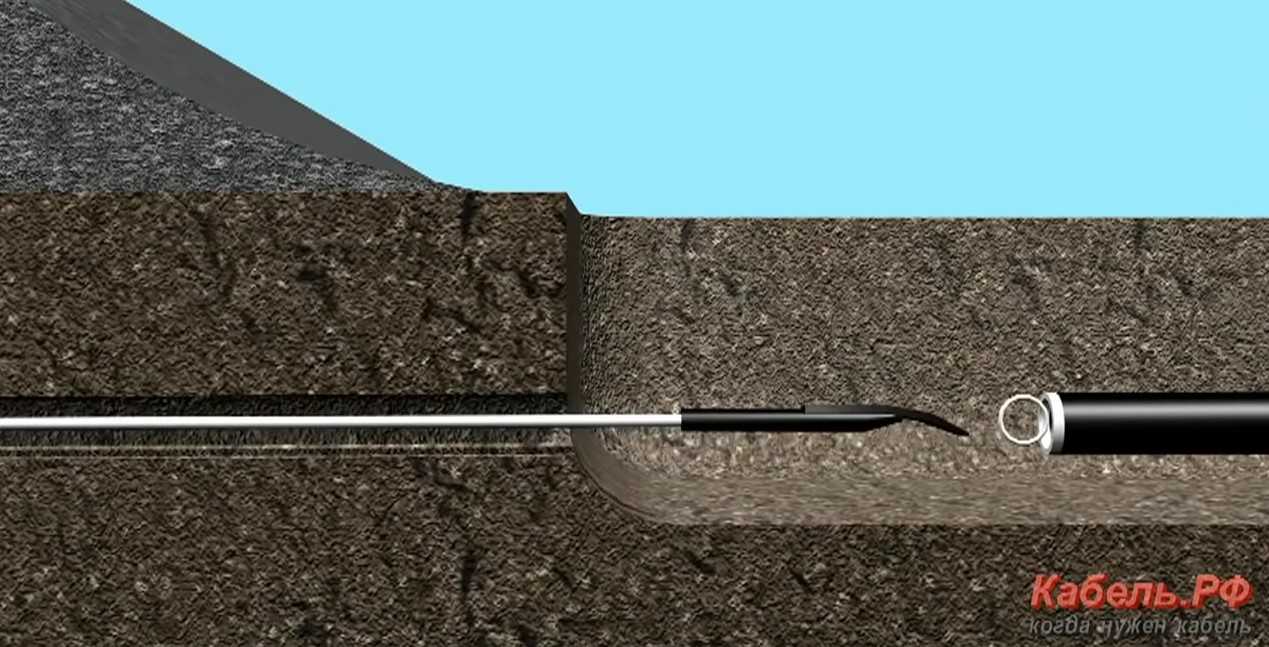

При пересечении кабельными линиями железных и
автомобильных дорог кабели должны прокладываться в туннелях, блоках или трубах
по всей ширине зоны отчуждения на глубине не менее 1 м от полотна дороги и не
менее 0,5 м от дна водоотводных канав. При отсутствии зоны отчуждения указанные
условия прокладки должны выполняться только на участке пересечения плюс по 2 м
по обе стороны от полотна дороги.
При пересечении кабельными линиями электрифицированных и
подлежащих электрификации на постоянном токе* железных дорог блоки и трубы
должны быть изолирующими (см. 2.3.90). Место пересечения должно находиться на
расстоянии не менее 10 м от стрелок, крестовин и мест присоединения к рельсам
отсасывающих кабелей. Пересечение кабелей с путями электрифицированного
рельсового транспорта должно производиться под углом 75-90° к оси пути.
________________
* Согласовано с Министерством путей сообщения.
Концы блоков и труб должны быть утоплены джутовыми
плетеными шнурами, обмазанными водонепроницаемой (мятой) глиной на глубину не
менее 300 мм.
При пересечении тупиковых дорог промышленного назначения с
малой интенсивностью движения, а также специальных путей (например, на слипах и
т. п.) кабели, как правило, должны прокладываться непосредственно в земле.
При пересечении трассы кабельных линий вновь сооружаемой
железной неэлектрифицированной дорогой или автомобильной дорогой перекладки
действующих кабельных линий не требуется. В месте пересечения должны быть
заложены на случай ремонта кабелей в необходимом количестве резервные блоки или
трубы с плотно заделанными торцами.
В случае перехода кабельной линии в воздушную кабель должен
выходить на поверхность на расстоянии не менее 3,5 м от подошвы насыпи или от
кромки полотна.
