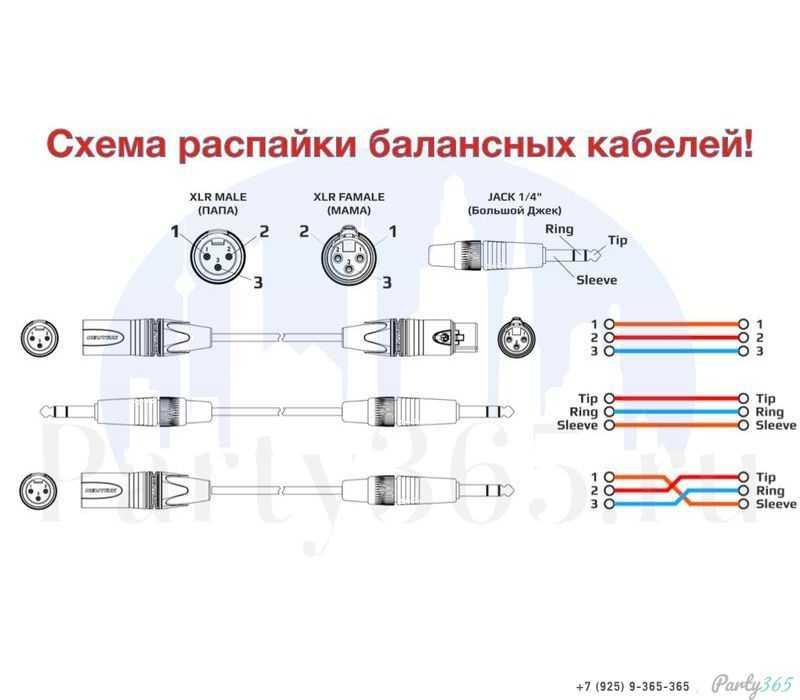

Типы аудиокабелей: полное руководство

Как динамики соотносятся с уровнями?

При создании аудиоустановки и выполнении соединений важно учитывать
номинальные уровни
оборудования. В мире кабелей и разъемов можно встретить четыре типа номиналов уровней, включая:

В мире кабелей и разъемов можно встретить четыре типа номиналов уровней, включая:

Уровень громкоговорителя
Уровень линии
Уровень инструмента
Уровень микрофона

Самым сильным из них является
уровень громкости динамиков

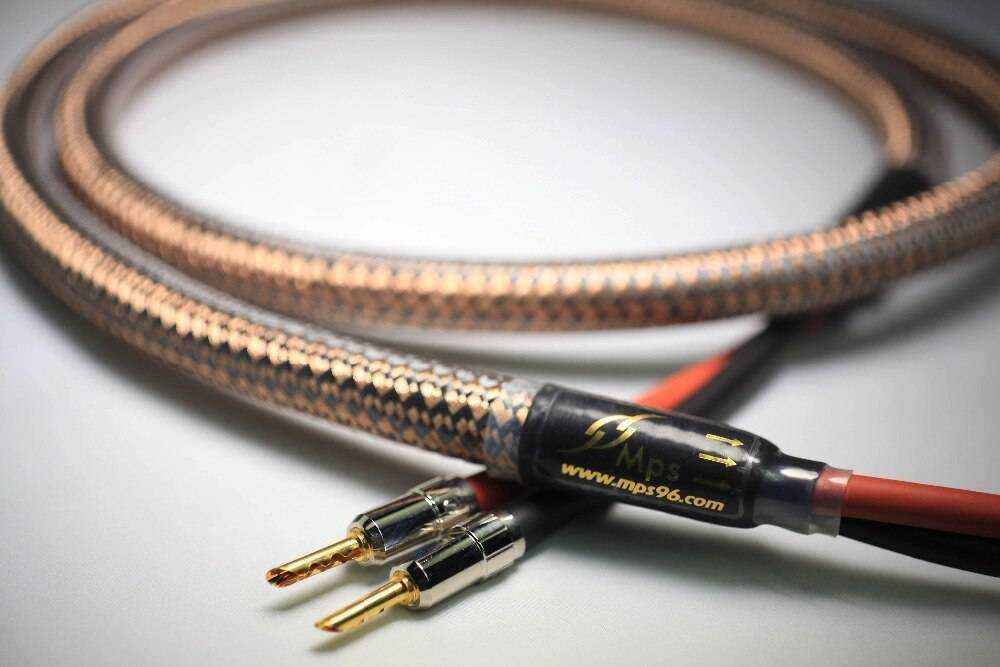

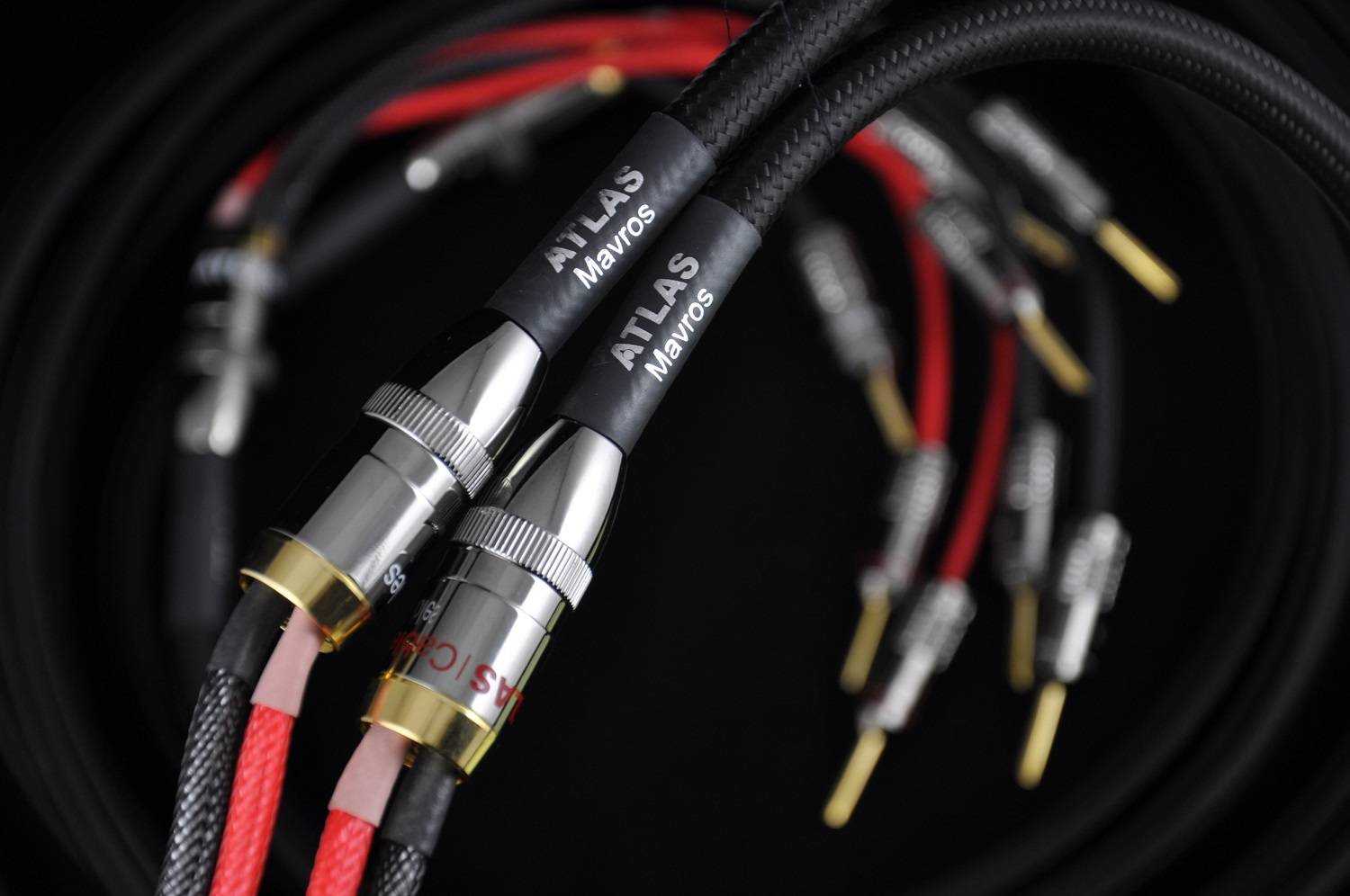

. Как вы, вероятно, знаете, колонки требуют достаточно большой мощности, чтобы быть такими громкими, как они есть. Если вы когда-либо играли под любимую группу на стадионе или танцевали под любимого диджея в клубе, то вам приходилось сталкиваться с силой уровня громкости динамиков.

Следующим по силе является
линейный уровень
. Сигналы линейного уровня обеспечивают стандарт уровня напряжения для оборудования. При подключении микрофонов или инструментов цель состоит в том, чтобы соответствовать требованиям линейного уровня.

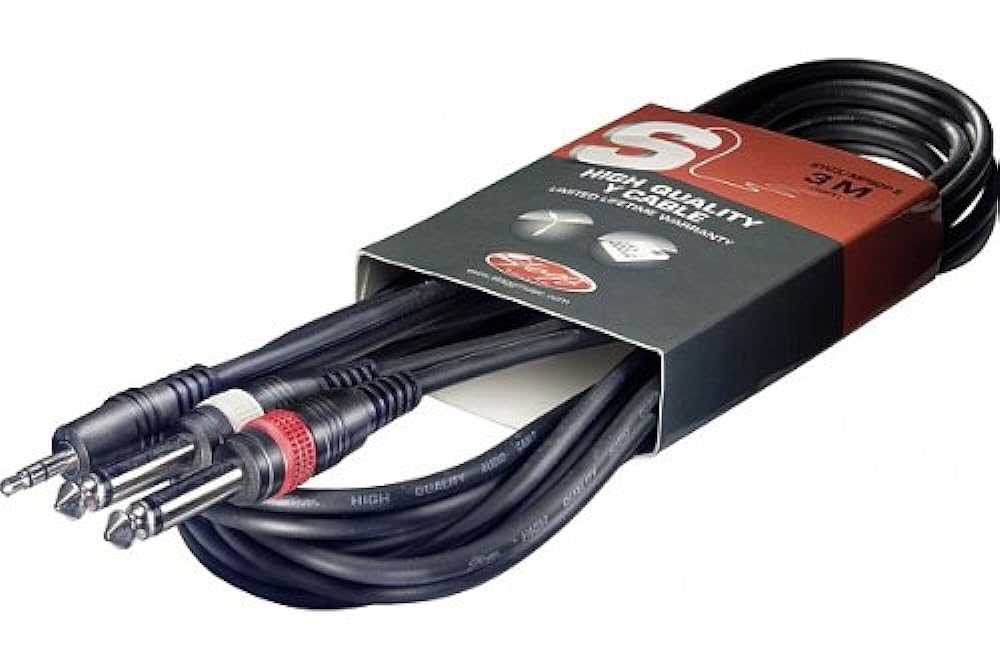

Уровень инструментов
по мощности находится чуть ниже уровня линий. К оборудованию инструментального уровня относятся гитары, бас-гитары и синтезаторы. Чтобы вывести эти инструменты на линейный уровень, обычно используются DI-боксы.

Самый слабый из них —
Mic Level
. Если вы пытаетесь выступать или записываться с микрофоном, вам понадобится микрофонный предусилитель, чтобы поднять его до линейного уровня. В противном случае у вас будет низкое отношение сигнала к уровню пола, что сделает звук с микрофонного уровня слишком тихим для восприятия.

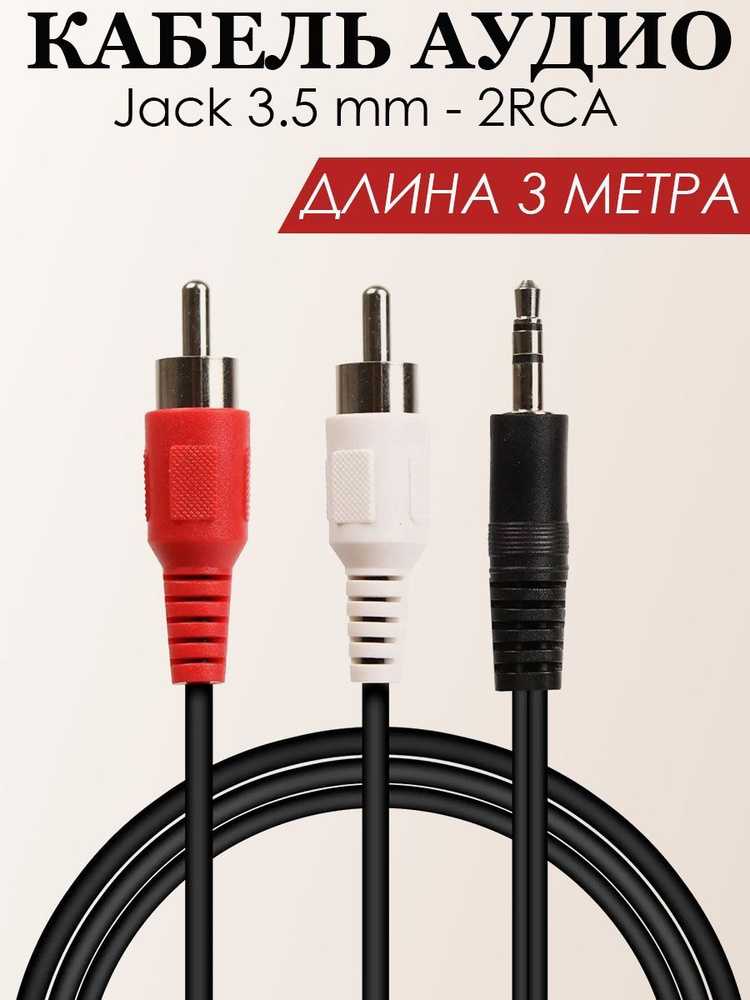

RCA-аудиокабели

Более распространенное название аудиокабелей – аналоговые RCA-кабели. У него всего два штекера, и вполне понятно, провод какого цвета в тюльпане отвечает за звук. Это красный и белый либо красный и черный разъемы.

Аудиокабели-тюльпаны используются для подключения таких устройств, как видеомагнитофоны и DVD-плееры к телевизорам или CD-плееры к стереоприемникам.

Красный тюльпан предназначен для правой стереосистемы, а белый (или черный) – для левой стереосистемы.

Специалисты рекомендуют позолоченные разъемы RCA для дополнительной защиты от коррозии, особенно во влажном климате.

Поскольку большинство аудиозаписей в настоящее время являются цифровыми (а не стерео), то создано несколько новых кабелей, которые незаменимы при переносе цифровых аудиосигналов.

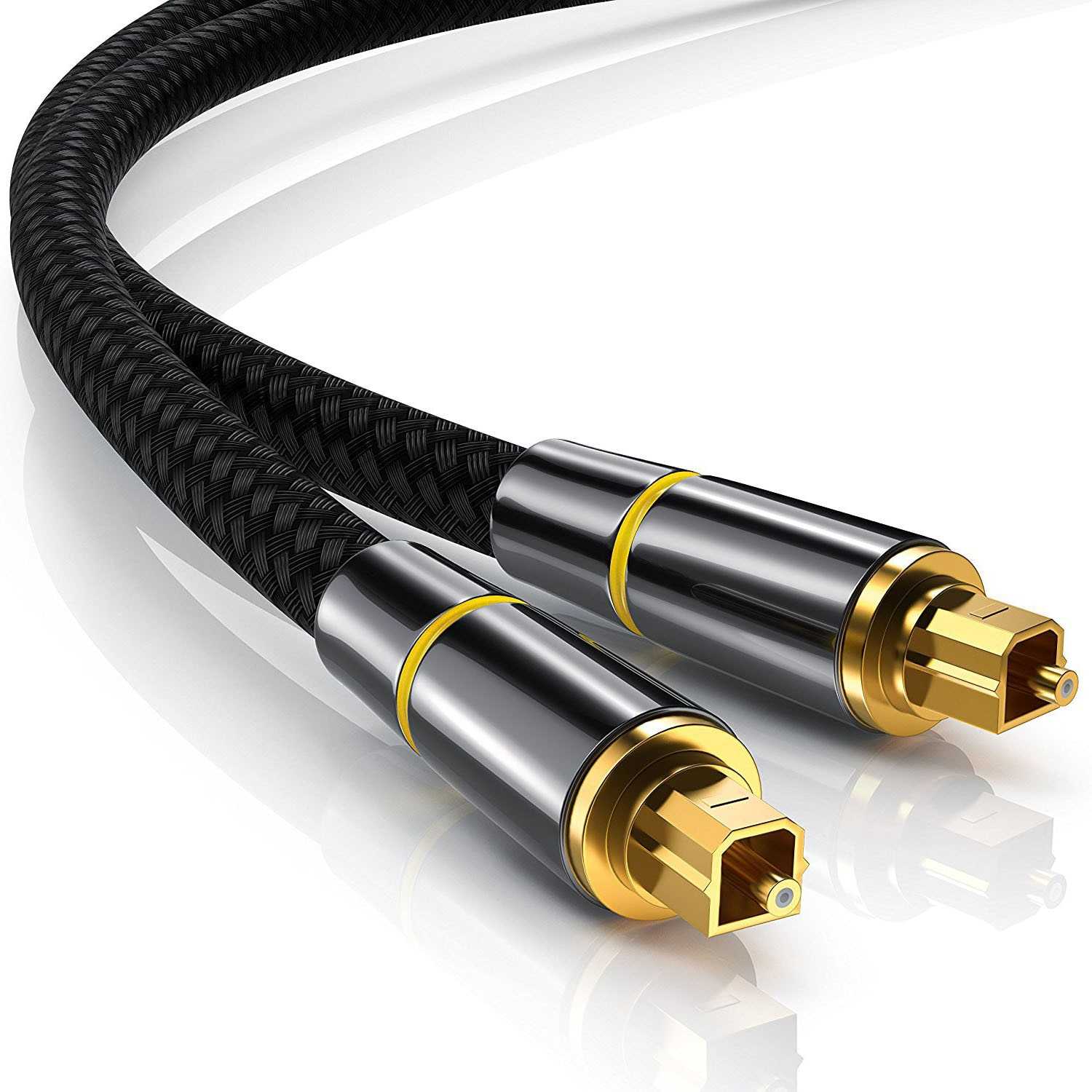

Оптический цифровой кабель (или волоконно-оптический) передает звуковые сигналы в виде импульсов света и непроницаем для помех.

Другой цифровой аудиокабель называется Digital Coaxial. Этот провод используется при соединении спутниковых тарелок или телевизионных кабелей с телевизором. Подходящие разъемы можно встретить в современных DVD-плеерах, CD-плеерах и стереоприемниках.

Последний тип аудиокабеля – это аналоговый многоканальный кабель. Он предназначен для использования со специальными проигрывателями (DVD-аудио), которые воспроизводят диски с высокой частотой записи звука. Аналоговый многоканальный кабель-тюльпан состоит из 6-8 разъемов, каждый из которых отвечает за отдельный аудиоканал на задней панели стереоприемника.

До сих пор нет определенного понятия в многоканальном кабеле, какой цвет в тюльпанах за что отвечает. Но существует общепризнанная классификация, с помощью которой присоединяют отдельный цвет.

Для аналогового аудиосигнала действует характеристика:

Белый – левый/моно.
Красный – правый.
Зеленый – центр.
Синий – левый (surround).
Серый – правый (surround).
Коричневый – левый тыловой (surround).
Рыжевато-коричневый (цвет загара) – правый тыловой (surround).
Пурпурный – сабвуфер.

Для цифрового аудиосигнала:

Оранжевый – S/PDIF.

S/PDIF обеспечивает передачу цифровых аудиосигналов между устройствами без преобразования его в аналоговый сигнал, что значительно сказывается на улучшении качестве звука. Особую популярность он заимел в автомобильном звуке.

Широко его применяют при использовании домашнего кинотеатра, который поддерживает форматы объемного звука.

Роль RCA-провода-тюльпана огромна особенно в бытовом плане. Без него практически не обойтись в работе любой техники. Стоит отметить простоту использования и многозадачность в применении кабеля-тюльпана.

Пол и полярность коаксиальных разъемов

Пол коаксиальных разъемов: мужской или женский

Каждый разъем отличается в зависимости от конца. Эти коннекторы можно разделить на вилочные и гнездовые. Как правило, вилки мужские, а разъемы женские. Другое очевидное различие между ними заключается в том, есть ли потоки внутри и снаружи сокета. Внутренняя резьба — штыревой соединитель, а внешняя резьба домкрата — гнездовой соединитель. Люди могут соединять разъемы «папа» с разъемами «мама». Как правило, корпус вилки — штекер, а разъем корпуса — гнездо. Коаксиальные разъемы «папа-папа» не подключаются, что довольно очевидно. То же самое относится и к разъемам коаксиального кабеля типа «мама-мама».

Полярность коаксиальных разъемов

Разъемы полярности обычно доступны как со стандартной полярностью, так и с обратной полярностью. Только разъемы с одинаковой полярностью позволяют подключать разъемы «папа» и «мама». Обратная полярность обычно относится к отверстиям и контактам, которые перепутаны местами или наоборот.

Определить тип полярности несложно. Вы можете легко сказать, взглянув на вилку или гнездо. Разъемы стандартной полярности являются более распространенным типом. Вилка обратной полярности и вилка стандартной полярности имеют центральное отверстие, а вилка стандартной полярности имеет штифт. Гнезда обратной полярности имеют центральный штырек, а стандартные гнезда. В их внешнем виде есть явная разница. Использование реверсивных разъемов предотвращает подключение пользователем разъема неправильного типа. Например, эти неправильные соединители — штекер к штекеру и гнездо к гнезду. Они могут повредить разъем, а также могут повлиять на сигнал.

Ключевые моменты:

Гнезда стандартной полярности (гнезда) имеют гнездо, а гнезда обратной полярности (гнезда) имеют центральный контакт.
Вилки стандартной полярности (вилка) имеют центральный контакт, а вилки обратной полярности (вилка) имеют гнездо.

Устройство и назначение USB

Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.

Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах. Каждая шина имеет собственную распайку или распиновку. Она может потребоваться при необходимости изготовления своими руками переходника с одного вида разъема на другой. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.

Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.

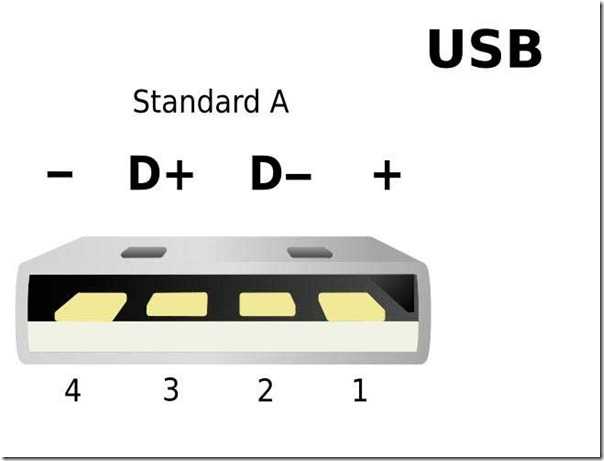

Распиновка USB 2.0 разъема типы A и B

Классические разъемы содержат 4 вида контактов, в мини- и микроформатах — 5 контактов. Цвета проводов в USB-кабеле 2.0:

+5V (красный VBUS), напряжение 5 В, максимальная сила тока 0,5 А, предназначен для питания;
D- (белый) Data-;
D+ (зеленый) Data+;
GND (черный), напряжение 0 В, используется для заземления.

Для формата мини: mini-USB и micro-USB:

Красный VBUS (+), напряжение 5 В, сила тока 0,5 А.
Белый (-), D-.
Зеленый (+), D+.
ID — для типа А замыкают на GND, для поддержания функции OTG, а для типа B не задействуют.
Черный GND, напряжение 0 В, используется для заземления.

В большинстве кабелей имеется провод Shield, он не имеет изоляции, используется в роли экрана. Он не маркируется, и ему не присваивается номер. Универсальная шина имеет 2 вида соединителя. Они имеют обозначение M (male) и F (female). Коннектор М (папа) называют штекером, его вставляют, разъем F (мама) называется гнездо, в него вставляют.

Распиновка usb

2.0 разъема типы a и b

Разъем А называется активным. Его штекер имеет удлиненное прямоугольное поперечное сечение, вставляется в гнездо A на нисходящем порту концентратора либо хоста и передает как электропитание, так и данные. Он используется на флеш-накопителях, клавиатурах, мышках и т. д.

Разъем B считаются пассивным. Его штекер отличается квадратным поперечным сечением со скошенными верхними внешними углами, и применяется для подключения в гнездо В принтеров, сканеров и т. д. В некоторых случаях гнездо B не имеет соединений передачи данных и используется исключительно для подачи энергии от вышестоящего устройства.

По указанной причине для юсб-соединения необходим кабель с коннекторами обоих видов. Однако распиновка разъемов A и В версии 2.0 практически аналоги. Оба состоят из 4 контактов (по 2 сверху и снизу) с идентичным функционалом.

Распиновка Mini-USB

Разъемы Mini-A и Mini-B появились на рынке в 2000 году, использовали стандарт USB 2.0. К сегодняшнему дню мало используются из-за появления более совершенных модификаций. Им на смену пришли микросоединители и модели ЮСБ типа C. В разъемах мини используется 4 экранированных провода и ID-функция. 2 провода используют для питания: питающий +5 В и заземление GND. 2 провода для приема и отправки дифференциальных сигналов данных, обозначаются D+ и D-pin. Data+ и Data- сигналы передаются по витой паре. D+ и D-работают всегда вместе, они не являются отдельными симплексными соединениями.

В USB-разъемах используется 2 вида кабелей:

экранированный, 28 AWG витая, мощность 28 AWG или 20 AWG без скрутки;
неэкранированный, 28 AWG без скрутки, мощность 28 AWG или 20 AWG без скрутки.

Длина кабеля зависит от мощности:

28 — 0,81 м;
26 — 1,31 м;
24 — 2,08 м;
22 — 3,33 м;
20 — 5 м.

Многие производители цифровой техники разрабатывают и комплектуют свою продукцию разъемами другой конфигурации. Это может вызвать сложности с зарядкой мобильного телефона или других аппаратов.

Обзор современных протоколов промышленной автоматизации — Modbus, Profinet, EtherCAT и др.

Как самостоятельно обжать витую пару для подключения к интернету: пошаговая инструкция

Как подключить кабель от компьютера или ноутбука к телевизору?

Цветовая и буквенно-цифровая маркировка проводов и кабелей в электроустановках согласно ГОСТ

Как подключить розетку фаркопа к автомобилю: схема розетки прицепа

Какие провода бывают — все разновидности кабелей и проводов

Каковы размеры коаксиальных кабелей?

Коаксиальные кабели в основном используются для передачи видеосигналов. Размер этого кабеля должен соответствовать разъему для правильной работы устройства. Слишком большой или слишком маленький разъем может привести к тому, что соединение не будет установлено или будет отсоединяться от кабеля. Существует много типов коаксиальных кабелей, и их легко идентифицировать. Обычно кабель несет буквы и цифры. В этом случае буквы RG означают «Radio Guide». Числовое обозначение, прикрепленное сзади, указывает на тип кабеля.

Разъемы UHF, обычно используемые для радиочастотной идентификации, используют кабели RG-58 и RG-8, в то время как SMA, NMO и FME используют RG-58 или некоторые другие более тонкие коаксиальные кабели. Люди обычно используют следующие размеры коаксиального кабеля:

РГ-58 (4,95 мм)
РГ-6 (6,15 мм)
РГ-59 (6,15 мм)
РГ-62 (6,15 мм)
РГ-11 (10,30 мм)
РГ-12 (14,10 мм)

Знание типа, пола и полярности коаксиальных разъемов поможет вам выбрать правильный. 15 коаксиальных разъемов, выбранных в этой статье, являются наиболее распространенными типами коаксиальных разъемов на рынке. Мы надеемся, что эта информация поможет вам найти правильный разъем и размер кабеля.

Распиновка USB 3.0 типы A и B

Шина версии 3.0 имеет подключение по 10 или 9 проводам. 9 контактов используется, если отсутствует провод Shield. Расположение контактов выполняется таким образом, чтобы можно было подключать устройства ранних модификаций.

Распайка USB 3.0:

A — штекер;
B — гнездо;
1, 2, 3, 4 — контакты, совпадающие с распиновкой контактов в спецификации 2.0, имеют ту же цветовую гамму;
5, 6 контакты для передачи данных по протоколу SUPER_SPEED, имеют обозначение SS_TX- и SS_TX+ соответственно;
7 — заземление GND;
8, 9 — контактные площадки проводов для приема данных по протоколу SUPER_SPEED, обозначение контактов: SS_RX- и SS_RX+.

Классификация и распиновка

При описаниях и обозначениях в таблицах разъемов ЮСБ принято по умолчанию, что вид показан с внешней, рабочей стороны. Если подается вид с монтажной стороны, то это оговаривается в описании. В схеме светло-серым цветом отмечаются изолирующие элементы разъема, темно-серым цветом — металлические детали, полости обозначаются белым цветом.

Несмотря на то что последовательная шина называется универсальной, она представлена 2 типами. Они выполняют разные функции и обеспечивают совместимость с устройствами, обладающими улучшенными характеристиками.

К типу A относятся активные, питающие устройства (компьютер, хост), к типу B — пассивное, подключаемое оборудование (принтер, сканер). Все гнезда и штекеры шин второго поколения и версии 3.0 типа A рассчитаны на совместную работу. Разъем гнезда шины третьего поколения типа B больше, чем нужен для штекера версии 2.0 типа B, поэтому устройство с разъемом универсальной шины 2.0 тип B подключается с использованием только кабеля USB 2.0. Подключение внешнего оборудования с разъемами модификации 3,0 тип B выполняется кабелями обоих типов.

Разъемы классического типа B не подходят для подключения малогабаритного электронного оборудования. Подключение планшетов, цифровой техники, мобильных телефонов выполняется с использованием миниатюрных разъемов Mini-USB и их улучшенной модификации Micro-USB. У этих разъемов уменьшенные размеры штекера и гнезда.

Последняя модификация разъемов ЮСБ — тип C. Эта конструкция имеет на обоих концах кабеля одинаковые коннекторы, отличается более скоростной передачей данных и большей мощностью.

Разъем и коннектор

Термины «разъем» и «коннектор» многие считают идентичными. В англоязычной литературе, действительно, используется один термин (connector), однако в стандартах СКС приведено два значения. Разъем — это элемент, предназначенный для коммутируемого соединения кабелей. Коннектор — часть разъема, служащая для подключения проводников кабеля.

Стандарт RJ45 предусматривает несимметричное разъемное соединение, образуемое гнездом и штекером. Гнездо является интерфейсом линейных кабелей, а штекер — соединительных. Совмещенные гнездо и штекер образуют разъемное соединение. Каждый разъем имеет два коннектора: врезной для подключения витых пар и контактный — для коммутируемого соединения с ответным разъемом.

Рис. 1 Разъем и коннектор

Для того, чтобы оснастить кабель разъемами, требуется снять оболочку и расплести пары, что в наибольшей степени ухудшает параметры системы. Поэтому от соединения кабелей с разъемами зависит работа протоколов и сети в целом.

Модуль 808 компании Nexans IES

Решение компании Nexans IES для кабельных разъемов основано на принципе контакта сквозь изоляцию. Отличие от традиционной технологии состоит в том, что лезвия коннектора, расположенные практически в один ряд, максимально приближены друг к другу. Конструкция модуля позволяет уменьшить расстояние от оболочки кабеля до точки врезки. Ножи коннектора находятся в двух параллельных плоскостях, разделенных тонким диэлектриком, и имеют разную высоту.

Контакты 3 и 6 расщепленной и худшей по параметрам пары составляют одну плоскость, остальные шесть контактов — другую. Емкость между пластинами обеспечивает компенсацию без применения печатных плат и электрических элементов. Такую технологию называют планарной. Ее применение возможно при минимальной разбалансировке витых пар.

Фото 2. Коннекторы гнездового (модуль 808 Mk2) и штекерного разъемов RJ45

Фото 3. Экранированные модули 808 на тыльной стороне розетки

Модуль 808 имеет две разновидности — 808 Mk2 категории 5 (2000) и 808 Mk3 — категории 6. Конструктивные отличия 808 Mk2 и 808 Mk3 незначительны. Внешние размеры идентичны. В сочетании с модульной конструкцией это обеспечивает дополнительную гибкость проектирования и монтажа кабельной системы. В частности, на одной панели можно установить экранированные и неэкранированные модули разных категорий, например, категории 6 для магистральных каналов или серверов и категории 5е — для горизонтальных линий.

Технология Nexans позволила свести к минимуму разброс параметров. Это обеспечило высокую степень компенсации шумов в и позволило увеличить число разъемов в канале до семи. Стандарты 2002 года предусматривают четыре разъема в канале.

Данный запатентованный разъем, конструктивно выполненный в виде сборного модуля, имеет самые маленькие размеры и обладает наилучшими электрическими и механическими параметрами по сравнению со всеми существующими типами кабельных разъемов. Электрические параметры модулей 808 Mk2 существенно превосходят требования, определяемые стандартом TIA/EIA-568-A-5, а 808 Mk3 — проекта категории 6. По затуханию резерв составляет один — два порядка, по наводкам (NEXT) — один порядок.

Расстояние от оболочки кабеля до точек врезки в коннектор модуля 808 Mk2 примерно вдвое меньше, чем у штекерного разъема RJ45 (фото 2 внизу). Соответственно ниже и уровень наводок. Данный пример не типичен. Разбалансировка штекерных разъемов меньше, чем у стандартных гнездовых разъемов.

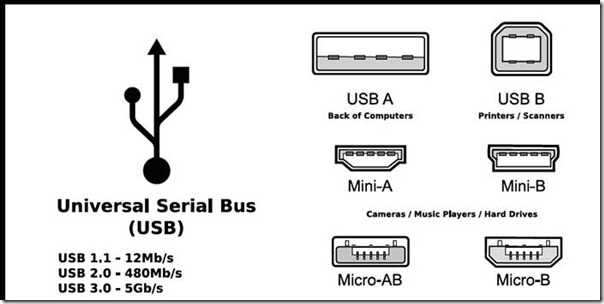

Виды usb-разъемов и отличия

USB — это интерфейс ввода-вывода, который избавляет от беспорядка, связанного с различными периферийными устройствами, которые появились в последнее время. USB распознает только один тип разъема для всех устройств, поэтому перепутывание невозможно. К сожалению, на практике встречаются разные типы разъемов. И даже с разъемами USB Type-C нельзя сразу сказать, какие возможности поддерживают кабели.

Двумя важными аспектами usb являются возможности поддержки и общая пропускная способность. Технология поддерживает режим 127 информационных устройств и имеет общую пропускную способность работать не ниже 12 Мбит в секунду. В зависимости от быстродействия, существует четыре версии разъемов:

1.1 (12 и более Мбит/с): универсальны в плане поддержки концентраторами USB, но сегодня используется редко.
2.0 (480 Мбит/с): в настоящее время наиболее распространенная и популярная;
3.0 (5 и более Гбит/сек): продвинутая спецификация, обеспечивающая быстрое скачивание.
3.1 и выше (10 и более Гбит/с): новейшая разработка, встречающаяся довольно редко.

При появлении новых версий интерфейсов сохраняется их обратная совместимость — например 3.0 может быть подключено к 2.0, но не наоборот. Несмотря на универсальность последовательной шины, существует 2 ее разновидности:

гнездо, установленное на хосте или устройстве, также известное как порт или розетка;
штекер, прикрепленный к шнуру и называемый вилкой.

Разнообразие юсб-разъемов увеличивалось параллельно с развитием спецификации. Изначально существовали только обязательные стандарты A и B. Разъемы были разными, поэтому пользователи не могли подключить один к другому. Позднее был представлен способ C, разработанный с целью обеспечить соединение более производительное и надежнее предыдущей, с повышенной скоростью передачи и синхронизации данных чем первая версия.

Сегодня существуют следующие :

А	В	АВ	С
2.0 A	2.0 B	Micro AB	C Type (до 10 Гбит)
2.0 Micro A	2.0 Micro B
3.0 A	mini -B (5 пин)
	Мини-B (4 пин)
	3.0 B
	3.0 Micro B

Тип А

Тип А, встречается на компьютерах и ноутбуках, а также на съемных картах памяти и многой иной аппаратуре. Сфера его применения — «нисходящие» подключения к сетевым концентраторам и хост-контроллерам. Это крупный разъем плоской прямоугольной формы, подключение к которому осуществляется за счет плотной вставки.

Тип В

Другой тип разъемов, получивший обозначение B, предназначен для небольшой периферийной аппаратуры. Внешне отличается почти правильной квадратной формой, с аккуратными закруглениями на верхних углах.

Мини-разъем USB

USB и mini-USB полностью совместимы друг с другом. Поэтому их можно соединять с помощью простого адаптера. Порты Mini USB в основном встречаются на очень маленьких устройствах, таких как камеры или сотовые телефоны.

USB Mini разработан для присоединения современных мобильных телефонов и планшетов в тонком корпусе к ПК и ноутбукам. Одинаково широкое распространение получили версии Мини – А и В. Они обеспечивают подключение миниатюрных гаджетов, в надежность соединения задействован конструктив со специальной застежкой.

Разъем USB micro

Поскольку мобильные гаджеты становятся все тоньше и компактнее, был разработан формат предельно маленького размера юсб Микро. Он существует в форматах А и В, а также порта АВ.

Долговечность

По истечении нескольких лет эксплуатации кабельной системы контакты начинают окисляться. Для решения проблемы соединение проводников и контактов коннектора должно быть газонепроницаемым. Это не позволяет кислороду проникать в зону контакта. Врезные контакты обеспечивают многолетний срок службы благодаря бескислородному контакту и механической фиксации.

Для обеспечения газонепроницаемости на лезвия врезных контактов наносят тонкий слой окислов серебра. При монтаже проводников окислы серебра снимаются таким образом, что кислород не попадает в зону врезки. При повторном монтаже на те же лезвия защитное покрытие на них отсутствует, что приводит к наличию молекул кислорода между двумя металлами. Кислород препятствует диффузии и приводит к деградации контакта. Через два — три года эксплуатации возможно появление отказов. Модуль 808 допускает единственный монтаж, зато служит десятилетиями.

Следует отметить также надежность фиксации витых пар и кабеля в разъеме. Механическая фиксация проводников обеспечивает снятие нагрузок с контактов коннектора, которые могут привести к деградации параметров врезных контактов.

В неэкранированном модуле 808 реализовано три уровня фиксации кабеля и коннектора. Механическое крепление осуществляется в следующих точках:

проводники зажимаются между выступами крышки и направляющими модуля;
проводники фиксируются ножами коннектора и дополнительно поджимаются крышкой модуля. Усилие врезки не снимается после монтажа и сохраняется в течение всего срока эксплуатации;
кабель крепится стяжкой к панели (розетке).

В дополнение к этому в экранированных системах кабель фиксируется обжимным кольцом к корпусу модуля, что обеспечивает четвертую точку фиксации. Кабельная оболочка заканчивается и крепится внутри модуля, в поле зрения нет витых пар.

В традиционных гребеночных коннекторах предусмотрена только одна фиксация кабеля стяжкой.

Разъем 808 состоит из двух частей: модуля с крышкой и корпуса. В неэкранированных системах корпус пластмассовый, в экранированных — металлический.

Массивный металлический корпус обеспечивает защиту от наводок расплетенных и наиболее уязвимых для внешних электромагнитных воздействий проводников. Малое волновое переходное сопротивление экрана достигается тем, что все элементы экрана располагаются непосредственно на кабеле и разъеме. Эффективное электрическое соединение металлических корпусов модулей и панелей с помощью шины многократно снижет потенциал экрана за счет массы панелей и шкафов и упрощает процесс заземления. Кроме того, конструкция модуля наилучшим образом решает проблему экранирования проводников кабеля на 360о.

Кроме того, корпус модуля обеспечивает дополнительную защиту расплетенных проводников от внешних воздействий.

Что это такое распиновка ?

Ответить на вопрос, что собой представляет SCART в телевизоре, достаточно легко. Это один из разъемов, призванный гарантировать использование телевизионного приемника в тесной связке с другими устройствами.

Не менее важно и то, что отечественная радиоэлектронная промышленность быстро подхватила эту идею. Уже в 1980-е SCART применяется очень широко. К таким портам подключали в разные годы:

К таким портам подключали в разные годы:

видеомагнитофоны;
плееры с DVD;
телевизионные приставки;
внешнюю аудиотехнику;
DVD-рекордеры.

Но на начальном этапе своего развития SCART был недостаточно совершенен. Даже самые продвинутые разработки такого рода в разных государствах страдали от помех. Нередко трудности вызывало управление на расстоянии. Да и обеспечить выпуск кабелей соответствующего стандарта в необходимом количестве долго не удавалось. Лишь к середине или даже концу 1990-х годов «детские болезни» SCART были побеждены, и стандарт завоевал доверие потребителей.

Сейчас такие разъемы есть почти во всех выпускаемых телевизорах. Исключение составляют только отдельные модели, которые делают упор на более новые версии интерфейсов.

Порт делится на 20 выводов. Каждый вывод отвечает за строго определенный сигнал. При этом периметр порта SCART, покрываемый слоем металла, условно считается 21-м выводом; он ничего не передает и не принимает, а только лишь отсекает помехи и «наводки».

8-й контакт призван перевести внутренний сигнал телевизора на источник внешнего сигнала. При помощи 16-го контакта телевизор меняет композитный режим на RGB или переключается обратно. А за обработку сигнала стандарта S-Video отвечают контактные входы 15 и 20.

Какие бывают разъемы и штекеры USB

В связи с тем, что разъемов USB существует достаточно много, часто происходит путаница между ними. Порой, после покупки кабеля наступает волна разочарования, ведь может оказаться, что штекер купленного провода не подходит к устройству. Поэтому данной статье я постараюсь рассказать, какие виды разъемы бывают у USB-шнуров.

Несмотря на то, что информации по этой теме в Интернете полно, обычно она затрагивает вопросы разработки, дает даты утверждения и введения в эксплуатацию, особенности конструкции и распайку контактов. В общем, приводится больше справочная информация, которая для конечного потребителя обычно не представляет особого интереса. Я же постараюсь рассмотреть разъемы с бытовой точки зрения – где они используются, их преимущества и недостатки, отличия и особенности.

Производитель распиновка

Как и во многих других ситуациях с выбором чего-либо, здесь чётко работает правило — «Скупой платит дважды». Никаких «no name» в выборе кабельной продукции и разъёмов быть не должно! При соединении пайкой так называемых «китайских» разъёмов с кабелями, все пластиковые части сразу же плавятся и буквально рассыпаются на глазах. Один только этот факт должен сильно отпугнуть от использования дешёвой и некачественной коммутационной продукции. Не говоря уже о том, что контакты таких разъёмов очень быстро окисляются, покрываясь страшным налётом продуктов окисления, что прекрасно видно невооружённым глазом. Пластиковые части, особенно внешние, таких безымянных разъёмов крайне ненадёжны — почти сразу трескаются и ломаются от малейших нагрузок и лёгких ударов.

Распиновка разъема распиновка

Даже такой привлекательный разъем, как SCART, не может эксплуатироваться бесконечно. На смену ему пришло соединение S-Video. Оно и сейчас широко применяется в различной технике. Для стыковки со SCART можно использовать широко распространенные переходники. Схема распайки приведена на картинке ниже.

Но все большее распространение получает еще более простое решение — RCA. Разнесенное подключение подразумевает использование штекеров желтого, красного и белого цвета. Желтая и белая линии отвечают за стереофоническое аудио. Красный канал подает видеосигнал на телевизор. Распайка на «тюльпаны» производится по схеме, показанной на следующем фото.

Довольно часто приходится решать еще одну проблему — как состыковать старый разъем и современный HDMI. Проводниками и переходниками в таком случае ограничиться не выйдет. Придется использовать устройство, которое станет «переводить» цифровые сигналы HDMI в аналоговые и обратно. Самостоятельное изготовление подобной техники невозможно или крайне затруднено.

О разъемах SCART смотрите далее.

IEEE 1394a

При переносе FireWire с «Маков» на платформу РС появились неприятные проблемы, связанные с совместимостью «железа». Поэтому в 2000 году была принята новая редакция стандарта – IEEE 1394a. Стандарт стал более четким, в него были внесены усовершенствования, улучшившие производительность. В частности, было введено время ожидания 1/3 секунды на сброс шины до окончания переходного процесса подключения или отключения устройств. Без этого иногда возникал не один, а целая серия сбросов шины по подключению нового устройства.

Практика показала, что устройства IEEE 1394 могут оказаться несовместимыми, если пакеты в серии передаются с разной скоростью. В IEEE 1394а эта проблема решена путем добавления сигнала скорости в каждый пакет, если скорость его передачи отличается от предыдущей. Предусмотрены также возможности программного отключения порта FireWire, включения аппаратуры и перевода ее в дежурный режим

Большое внимание разработчики уделили повышению эффективности шины за счет уменьшения общей длительности технологических промежутков, разделяющих пакеты записи. С этой целью по IEEE 1394а:

Повторные байты подтверждения получения не ожидаются, после первого обнаружения такого байта передача продолжается без остановок;
Введена возможность неоднократного запроса на передачу от одного устройства в одном цикле, если другим устройствам шина не нужна;
Уменьшено время на сброс шины. В IEEE 1394 передающее устройство не обнаруживает сигнал сброса, пока не закончится передача текущего пакета данных. Поэтому сигнал сброса поддерживался в течение времени, большего, чем максимальное время передачи одного пакета. Если же сигнал сброса формируется по признаку выигрыша устройством арбитража, в этом нет необходимости, и в IEEE 1394a сброс шины выполняется по завершению передачи этого устройства;
Предусмотрены возможности прикрепления пакетов информации к уже передающимся пакетам, за счет чего достигается экономия на времени арбитража.

Типы разъемов

Вторая и третья версии разъёмов различают по размерам: Mini USB (маленькие размеры), Micro USB (ещё меньшие размеры); а также по типам: А, В.

USB разъём 2.0 типа A.

Надежный разъем основной характеристикой которого является способность выдерживать не одно подключение, при этом, не теряя своей целостности.

Сечение разъёма имеет прямоугольную форму, что создаёт дополнительную защиту при подключении.

Его недостаток – это большой размер, а все современные устройства отличаются портативностью что и повлияло на разработку и выпуск разъёмов аналогичного типа, но меньшего размера.

USB 2.0 типа А был представлен в девяностых годах и на данный момент еще является наиболее используемым.

Его имеют значительная часть маломощных устройств: клавиатура, мышка, флэшка и другие.

USB разъём версии 2.0 типа В.

В основном его применение находим в стационарных устройствах имеющие большие размеры. К ним относятся сканеры, принтеры, реже ADSL-модемы.

Редко, но все же бывает, что кабеля такого типа продаются отдельно от самой техники, потому что они не входят в состав комплекта технического устройства. Поэтому проверяйте комплектацию устройств.

Разъёмы данного типа не такие востребованные, как разъёмы типа А.

Квадратная и трапециевидная форма присуща всем разъёмам типа В.

К ним относятся и Mini и Micro.

Особенность сечения разъёмов типа «В» заключается в их квадратной форме, что отличает его от других типов.

Разъёмы Mini USB второй версии типа B.

Название разъёма такого типа говорит о том, что оно имеет очень маленькие размеры. И это не удивительно, потому что современный рынок всё больше предлагает миниатюрные товары.

Благодаря использованию персональных винчестеров, кардридеров, плееров и других маленьких устройств, разъёмы USB Mini, относящиеся к типу B, получили большую популярность.

Следует отметить ненадёжность таких разъёмов. При частом использовании он расшатывается.

А вот применение моделей разъёмов USB Mini типа A крайне ограничено.

Разъёмы Мicro USB 2.0 типа B.

Модели разъёмов Micro USB являются более совершенными относительно моделей Mini USB.

Данный тип разъёмов отличается невероятно маленькими размерами.

В отличие от предыдущих представленных типов мини, эти разъёмы очень надёжны своими креплениями и фиксацией подключения.

Разъём Мicro USB 2.0 типа «B» был признан по своим качествам единым для всеобщего применения для зарядки всех портативных устройств.

Что произойдёт со временем, когда все производители станут выпускать технику, приспособленную именно к таким разъёмам. Наверное, осталось не долго чтобы это увидеть.

Но такое решение уже было принято в 2011 году всеми современными производителями, хотя разъём Мicro USB 2.0 типа «B» еще присутствует не на всех устройствах.

Разъёмы USB третьей версии типа A.

Разъёмы USB 3.0 имеют большую скорость для передачи информации за счёт дополнительных контактов.

При таких изменениях всё же сохранена совместимость обратной связи. Его применение налажено в компьютерах и ноутбуках последнего поколения.

Разъёмы USB третьей версии типа B.

Третья версия разъёмов USB типа «B» не подходят к подключению разъёмов USB второй версии.

Его применяют в работе периферийных устройств со средней и крупной производительностью.

Micro USB 3.0.

Современные внешние накопители, имеющие высокую скорость, а также диски типа SSD, в основном, все оснащены таким разъёмом, который характеризуется высокой скоростью обмена информацией.

Всё более занимает лидирующее положение благодаря тому, что имеет очень качественные соединения.

Разъём удобный в использовании из-за своей компактности. Его предшественником считается разъем вида Micro USB.

Распиновка разъемов USB.

Заключение

Мы рассмотрели основные типы кабелей и использующихся с ними коннекторов, встречающихся в центрах обработки данных. Кабели и коннекторы, используемые в ЦОД, являются важными элементами инфраструктуры и обеспечивают надежную связь между оборудованием. Они выступают в роли «артерий» и «вен» для данных, обеспечивая высокую скорость передачи и минимальные задержки. В целом, правильный выбор и эксплуатация этих элементов СКС является необходимой составляющей в эффективном функционировании дата-центра.

НЛО прилетело и оставило здесь промокод для читателей нашего блога:

— 15% на все тарифы VDS (кроме тарифа Прогрев) — HABRFIRSTVDS.
