Сантехнические трубы: области применения и используемые материалы

Проектирование

Без проекта прокладка труб обойдется дороже, займет больше времени, чревата ошибками при производстве работ. В проекте должны быть учтены следующие факторы:

• планировка внутреннего пространства;
• количество сантехнических приборов;
• схема разводки труб;
• количество сантехнического оборудования на линиях ХВС/ГВС;
• наличие, месторасположение водонагревателя, полотенцесушителя, водяного теплого пола;
• материал труб, способ их соединения;
• дизайн, качество интерьера санузла.

В квартирах типовых многоэтажных домов существует несколько вариантов планировки санузлов:

• совмещенный возле кухни;
  Схема коммуникаций с одним стояком для кухни и санузла.
• совмещенный отдельно от кухни;
  Совмещенный санузел с независимым стояком.
• раздельный возле кухни;
  Раздельный санузел с общим стояком.
• раздельный отдельно от кухни.
  В раздельном санузле стояки обычно проходят внутри туалета, заводятся в ванную через стену.

В первом и третьем случае трубы меняются и в ванной, и в туалете, и на кухне. В четвертом варианте стояки ХВС/ГВС, канализации обычно проходят в туалете, и лишь оттуда коммуникации заводятся в ванную комнату. Второй вариант самый удобный для капитального ремонта – все стояки внутри совмещенного санузла.

В совмещенном санузле все трубы собраны внутри одной комнаты.

Затем необходимо учесть количество сантехнических приборов внутри помещения:

• ванная комната – умывальник, ванна и/или душевая кабинка, стиральная машина;
• совмещенный санузел – к вышеперечисленному добавляется унитаз, биде.

Внутри совмещенного санузла сантехнических приборов помещается больше.

Кроме того, в ванной может размещаться проточный или накопительный водонагреватель, а под напольным покрытием часто прокладываются контуры водяного теплого пола.

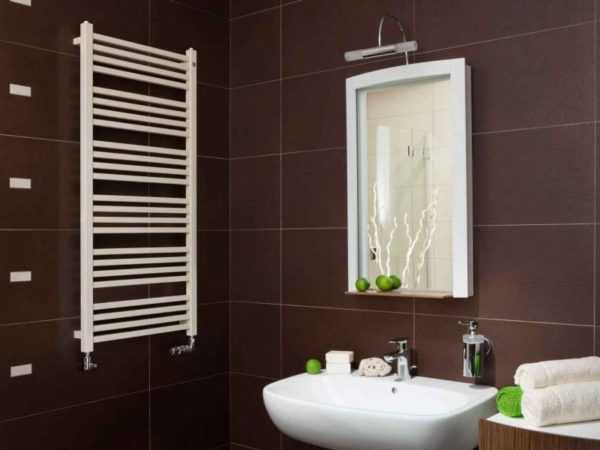

Полотенцесушитель в санузле выполняет функцию обогрева комнаты. Этот прибор может подключаться к системе центрального отопления отдельным стояком, или к системе горячего водоснабжения.

Даже в небольшой комнате под умывальником внутри ванной комнаты может стоять стиральная машинка.

Медные трубы – качественный и дорогой вариант

Сантехнические медные конструкции являются не только качественными, но и внешне привлекательными. К их недостатками относят высокую стоимость, которая компенсируется длительным сроком службы. Медные конструкции эксплуатируются до 60-70 лет. Они не поддаются деформации и имеют высокий уровень устойчивости к перепадам температуры.

В качестве дополнительных плюсов — медь полезна для человеческого организма. Всем известно, что вода из крана содержит хлор. Медь позволяет избежать образования вредных веществ при соединении с хлором.

К недостаткам данных конструкций относят:

• Высокую стоимость;
• Монтаж сантехнических труб из меди является сложным и дорогостоящим;
• Требуется предварительно установленная система водоочистки;
• Невысокая устойчивость к механическим воздействиям;
• Выбор самих труб и комплектации к ним в магазинах не достаточно широкий.

Монтаж канализации

Разводка канализации своими руками значительно проще, чем монтаж водопроводных линий. Основными нюансами системы внутреннего водоотведения являются:

• уклон к стояку 2 см по вертикали на 1 м длины;
• использование раструбных труб серого цвета для внутренней канализации;
• направление раструбов от стояка;
• диаметр трубы 110 мм для унитаза, 50 мм для горизонтальных линий, вертикальных участков;
• применение косых тройников с верхним патрубком 45° в середине магистрали, отвода 90° для подключения дальнего от стояка сантехнического прибора;
• использование отводов 45° для изгиба канализации в одном горизонтальном уровне.

Укладываются канализационные трубы от крестовины стояка в сторону унитаза, раковины и прочей сантехники поэтапно:

• монтаж 110 мм участка до унитаза;
• установка тройника с переходом на диаметр 50 мм;
  Переход системы водоотведения с диаметра 110 мм на 50 мм.
• разводка инженерной системы вдоль стены до самого дальнего потребителя.

В зависимости от местоположения стояка, бытовых и сантехнических приборов, планировки санузла, трубы могут идти в одном направлении или расходиться в разные стороны. При этом изменяется тип фитингов и их количество для сборки горизонтальных линий.

Кабель электропроводки вмуровывается в стену выше, чем водопровод и система водоотведения. Это снижает вероятность короткого замыкания при прорыве канализации, труб ХВС/ГВС.

По аналогии с водопроводными розетками раструбы канализационных труб, фитингов могут вмуровываться в стены. Все сливы сантехники подключается к тройникам, отводам через трубы, гофру диаметром 40 мм только после сифонов с гидравлическими затворами.

Исключением являются унитазы, писсуары, биде, в корпуса которых сифоны встроены конструктивно.

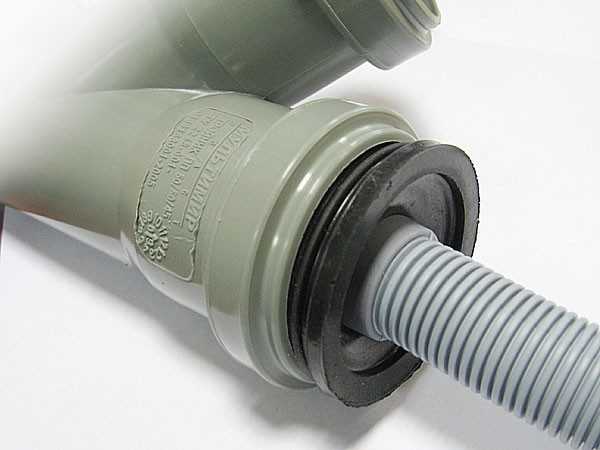

Для предотвращения канализационного запаха гофра или жесткие патрубки присоединяются к фитингам внутренней канализации через резиновые манжеты с «ершом».

Стальные конструкции

До относительно недавнего времени почти все сантехнические трубы были стальными. Это дешевый вид материала, к которому всегда можно без проблем подобрать подходящую арматуру.

Основным преимуществом материла является прочность. Благодаря которой они выдерживают перепады давления, им не страшная высокая температура.

В то же время, на таких трубах образуется конденсат. Помимо этого, для монтажа потребуется использование специального оборудования и навыки мастера, необходима сварка и резьбовые соединения.

Если монтаж выполнен на качественном уровне, то стальные сантехнические трубы будут иметь длительный срок эксплуатации, до 40-50 лет.

Обобщив недостатки, можно отметить:

• сложный и дорогостоящий монтаж;
• образование извести, что приводит к «зарастанию» труб;
• образование коррозии;
• высокая электропроводность.

Специалисты рекомендуют использовать сантехнические и канализационные стальные трубы в случаях замены отдельных частей старого водопровода, чтобы избежать комбинирования и совмещения разных материалов. В других случаях лучше отказаться от стальных конструкций. А при необходимости соединения разных материалов проще всего использовать специальные переходники.

Общая характеристика

Для канализации используются пластиковые сантехнические трубы и переходники из ПВХ и полипропилена. Первая группа актуальна для сборки системы внутри здания и для заглубленной прокладки снаружи. Материал характеризуется малым весом, механической стойкостью, химической и коррозионной инертностью. Стенки у изделий гладкие, поэтому вероятность засорения от жировых скоплений низкая.

Также для ПВХ характерна устойчивость к солнечным лучам. При температуре не выше +40 градусов по Цельсию изделия могут прослужить более 50 лет. Среди достоинств также выделяются низкая стоимость и простой монтаж. Все перечисленное перекрывает недостатки пластика. К ним относятся хрупкость при минусовой температуре, способность деформироваться от горячей среды (свыше +70 градусов) и слабая звукоизоляция. Все минусы при правильном монтаже можно устранить, что не требует больших затрат.

Таблица размеров

Виды резьбовых соединений и из чего изготавливают соединение американка

Резьба  на американке бывает конической или цилиндрической. Еще может быть различие в видах штуцерных соединений. Поверхность штуцера может быть конической или плоской.

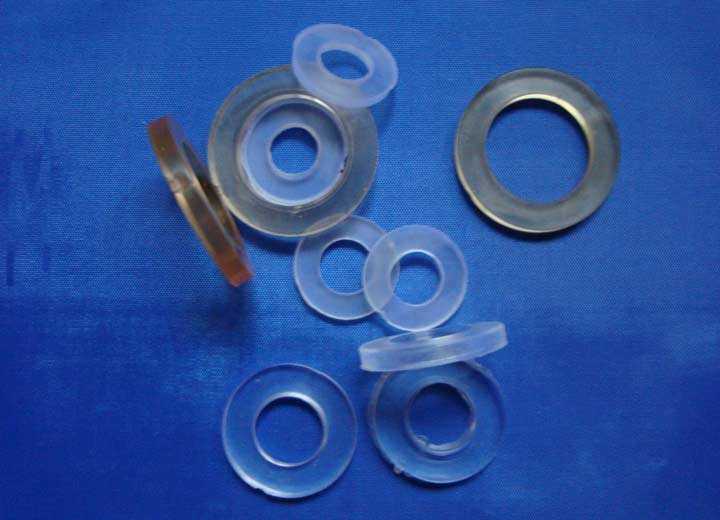

Преимущества конического уплотнения:

• Уплотнение получится долговечным и надежным, если пользоваться принципом метал на метал без каких-либо дополнительных материалов;
• Однородный по химическому и физическому составу материал является стойким к температурным перепадам и влиянию химических веществ;
• может применяться при небольших отклонениях соединяемых труб по оси не более пяти градусов, не теряя герметичность.

Чтобы достигались эти преимущества нужна точность в изготовлении соединительных деталей. В ситуации плоского уплотнения этим можно немного пренебречь. Здесь пользуются плоской тефлоновой прокладкой-кольцом.

Гайка американка может быть использована не один раз, достаточным будет только замена старой прокладки, что может помочь уберечься от покупки новой сантехники.

Для изготовления соединений могут использоваться нержавеющая сталь, латунь, хром, никель, чугун, сочетание металлов. Использование этих материалов может быть отдельно и в сплаве. Наиболее прочной будет конструкция, выполненная с элементами из нержавеющей стали. Однако, специалисты отдают предпочтения хромированным деталям, так как американка из этого материала характеризуется высоким уровнем качества и пластичности. К тому же армированная конструкция не нуждается в использовании прокладки.

Металл и полипропилен в конструкции обеспечат высокую герметичность.

Соединение американка может быть изготовлено с использованием разнообразных марок нержавеющей стали. В основном это такие марки, как AISI304, AISI316, AISI321.

Наружное покрытие американки никелевое гальваническое, что защищает ее от коррозийных образований и способствует повышению сопротивляемости механического износа. Это покрытие еще и декоративная отделка.

Муфта американка

Муфта является разновидностью фитингов, применяется при соединениях двух труб или при для перехода трубы с одним диаметром на трубу с другим.

Муфта американка это такая же муфта, с одной стороны крепко прикрученная или приваренная, а с другой представляет собой разборное соединение американки.

Кран американка

В настоящий момент наиболее удачливый и распространенный элемент запорной арматуры это шаровой кран. Есть большое  разнообразие видов  шарового крана, например,  декоративные,  специальные, имеющий внутреннюю и наружнюю резьбу только с одной стороны, шаровой кран  американка и т. п.

Вообще, кран американка позволяет решить одну важную проблему при монтаже сантехники, является заменой стандартному сантехническому сгону, который состоит из таких элементов, как длинная резьба, муфта, контргайка, отвесная резьба. Он помогает упростить задачу и несколькими оборотами гаечного ключа стянуть сам кран и его американку.

Также кран американка используется для монтажа отопительных радиаторов. Батарея, присоединенная с двух сторон краном американкой, становится легко съемной. Плюсом еще  здесь является то, что подача воды может быть отрегулирована руками, и как следствие температура отопительного радиатора при эксплуатации.

Если сравнивать с кранами из пластика,  кран американка способен выдерживать  более высокую рабочую температуру, но они не рассчитаны на экстремальную температуру.

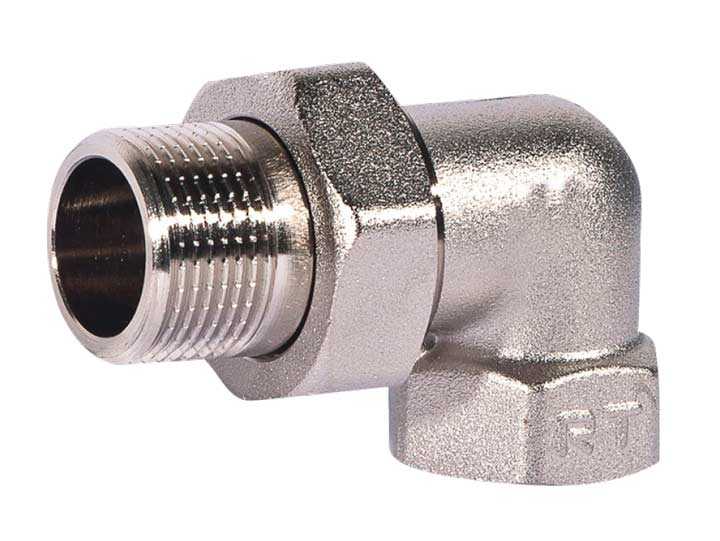

Американка угловая является просто необходимым элементом, что бы не пришлось нагораживать множество соединений.

Как и любой шаровой кран, кран американка различается по типу ручки:

• тип Бабочки;
• тип Рычага .

Бабочка ставится, как правило, на краны с маленьким сечением, т. к. такие краны требуют небольшого усилия при повороте.  А ручка-рычаг используется для кранов, имеющих большое сечение, где требуется приложить больше усилий для поворота.

При любых сантехнических работах важнейшим показателем выступает надежное соединение. Очень важным является обеспечение водоснабжения герметичностью. Для этого применяют различные гайки, фитинги, прокладки и т. д. Однако по статистике средство, создающее наиболее качественную и эффективную герметичность соединения, это сантехника американка.

Трубы из металлопластика

Этот вид материала является легким и удобным при установке и замене. Он занимает одни из лидирующих позиций. Материал представляет собой конструкцию из трех слоев – каркас выполнен из металла, запечатанного с обеих сторон в пластик.

Металлопластик способен выдерживать температуру воды до +75 С, а также перепады давления. Эксплуатационный срок достигает 30-35 лет. Для соединения труб применяют фитинги.

К минусам металлопластиковых изделий относятся:

• Материал не выдерживает слишком высокую температуру воды;
• Необходимость регулярного подтягивания соединений;
• Невысокий уровень прочности соединений.

Трубы из металлопластика лучше всего использовать для монтажа сантехнических конструкций на даче. Квартира или дом требуют иных практичных вариантов.

Советы по выбору соединений для конкретных задач и ситуаций

Дадим несколько общих рекомендаций.

Душевое оборудование

Для большинства импортной сантехники средней ценовой категории стандарт по умолчанию — 1/2 дюйма. Из этого и нужно исходить, проектируя домашнюю систему. Функциональное оборудование, например, массажные души, и т. д. часто требует соединения с диаметром 3/4 дюйма, чтобы обеспечить достаточный поток воды.

Раковины, мойки

Стандарт по умолчанию — 1/2 дюйма для обычных бытовых умывальников и раковин. Либо 3/4 для «фермерских» раковин и профессиональной кухонной мойки.

При выборе соединений для конкретных сантехнических учитывайте такие нюансы:

• давление воды и скорость потока;
• тип сантехнического материала (металл, PEX ПВХ — рассчитаны на разную температуру и давление);
• общая длина сантехнического участка (для более длинных участков могут потребоваться соединения большего диаметра).

Ознакомьтесь с инструкциями производителя, чтобы определить правильный тип и размер необходимого соединения. В сопроводительных документах к любому сантехническому оборудованию всегда указаны рекомендуемые параметры подключения.

Виды фитингов и соединительных элементов водопроводных труб

Наименование	Внешний вид	Область применения
Соединительная муфта для соединения труб разного диаметра		Для соединения различных участков водопровода, двух участков трубы, рукава, шланга без изменения направления хода трубы. Эта деталь соответствует диаметру и материалу соединяемых труб. Основная функция — герметичное соединение
Соединительная муфта для соединения труб одного диаметра
Т-образный фитинг		Соединяет три трубы друг с другом, причем одна труба отводится от другой под углом 90°
Угольник		Для соединения труб, подходящих одна к другой под прямым углом, изменяет таким образом направление трубы. Угол отклонения составляет 90° или 45°
Крестовой фитинг		Используется для разветвления труб в 4 направлениях, имеет 4 выхода, расположенных друг к другу под углом 90°
Колено		Для соединения труб в единую цепь
Резьбовое соединение		Для соединения водопроводных труб, на которых имеется резьба

В завершении, по уже сложившейся традиции, несколько интересных видео про водопроводные трубы:

На специальном стенде производят измерения прочности на разрыв пластиковых водопроводных труб разных производителей.

Метки: виды водопроводных труб, виды труб, водопроводные трубы, гибкая сантехническая подводка, медные трубы, металлические трубы, металлопластиковые трубы, пластиковые трубы, полибутиленовые трубы, полипропиленовые трубы, полиэтиленовые трубы, стальные трубы, трубы из поливинилхлорида (ПВХ), трубы из сшитого полиэтилена, фитинги, чугунные трубы

Общие сведения

Стандартный шаблон подведения труб:

• Ванна подключается к холодному и горячему водоснабжению, и канализации;
• К раковине подключается трубы канализационные, а также горячая и холодная вода;
• К биде аналогично первым двум пунктам;
• Стиральная машинка подключается к холодному водопроводу и канализационной трубе.

Далее следует построение схемы проекта. Для чего делаются замеры комнаты.

Еще одним важным моментом является соблюдение рекомендуемой последовательности расположения сантехники. Так, к примеру, унитаз необходимо располагать ближе к стояку.

Существуют требования установки сантехники, относительно канализационного стояка:

• Унитаз первым устанавливают от стояка. Лучше чтобы с помощью фитинга его выход  соединялся со стояком. Если он будет расположен на большом расстоянии от стояка, иметь повороты трубопровода, это будет преградой для его  нормального  функционирования из-за постоянных засоров;
• Сантехнические приборы нужно располагать так, чтобы отведение их стоков проходило через унитаз.  Это хорошо в плане профилактики засоров в трубах.
• Помимо унитаза рядом со стояком стоит располагать ванну или кабину, имеющих низкий слив. Это делается для того, чтобы не появлялось проблем с уклоном.
• Остальная сантехника может размещаться на любом расстоянии.

Кроме того, перед этим необходимо ознакомиться с технической документацией по подключению сантехнического оборудования. Если по документации предусмотрен типовой вариант одноуровневого расположения трубы и оси канализационного вывода устройства, проблем быть не должно. А если подключение не типовое, то нужно ознакомиться со всеми его нюансами.

В основном, много вариаций подключения бывает у унитаза. В зависимости от, того какая модель, слив бывает прямой либо наклонный, направленный в пол или стену. Также, не стандартное подключение может быть у ванны и душевой кабины, разнообразное расположение слива. Все это нужно учитывать при проектировании. Трубы могут разводится несколькими методами. После фиксации сантехники, начинают подведение к ней труб.

Схема укладки труб в ванной

Техническая схема разводки водопровода в ванной

После того как вы определились с количеством оборудования и местом их приблизительной установки, перед тем как сделать разводку в ванной необходимо всё это оборудование приобрести, детально изучить их инструкции по подключению и записать габаритные размеры. Далее сделайте пометки в ванном помещении и условно обозначьте места расположения этих предметов для наглядности.

На следующем этапе создается схема разводки труб в ванной на обычном листе бумаги. Создавая предварительный план, для того чтоб избежать различных ошибок и не усложнять процесс монтажа, рекомендуется пользоваться специальными правилами разводки. В этих правилах рекомендуется:

• подводка труб в ванной (по возможности) должна иметь как можно меньше пересекающихся между собой магистралей;
• в случае с открытой укладкой, старайтесь систему водопровода укладывать вместе с трубами канализации максимально близко, это позволит уменьшить оббьем скрывающего короба;
• при составлении плана, разводка в ванной комнате должна обеспечивать свободный доступ ко всем соединениям с установленными гибкими шлангами;
• старайтесь основные трубы укладывать на полу, а отводящие магистрали к потребителям направлять вертикально вверх не допуская косых линий.

Если вы будете проделывать всю работу самостоятельно, то старайтесь сделать так, чтоб прокладка сантехники в ванной была максимально простой и с минимальным количеством соединений.

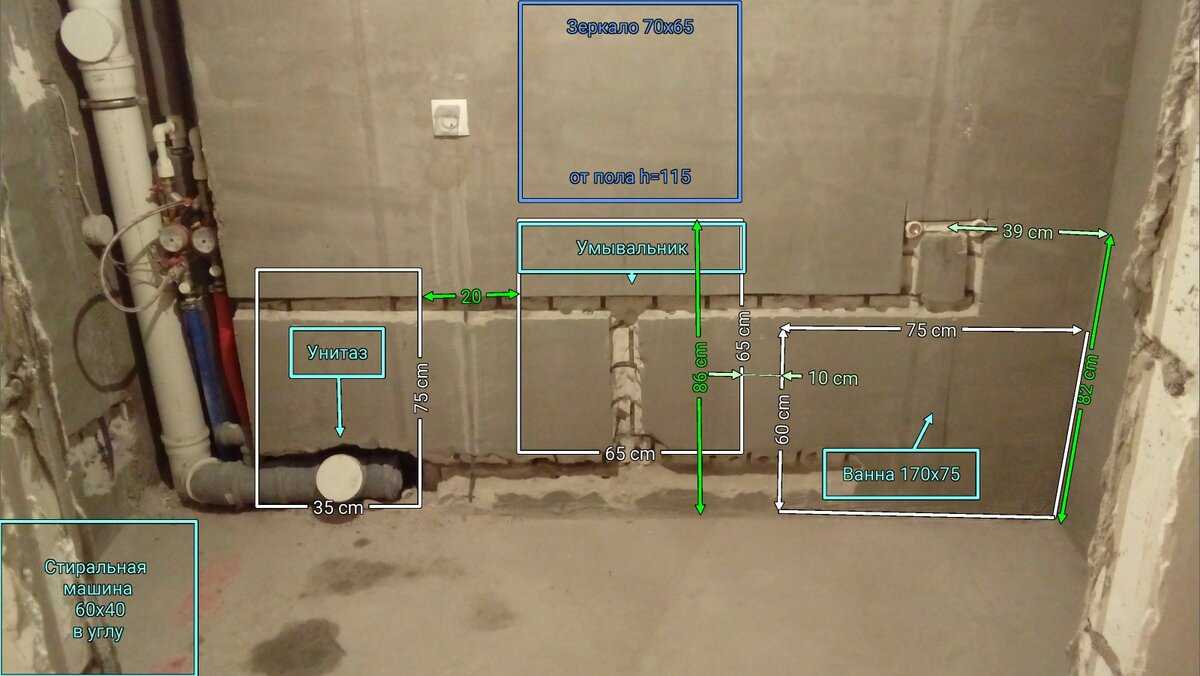

Визуальная схема разводки

После того как схема составлена и все места установки потребителей определены, можно приступать к проделыванию канавок в стенах и укладке водопроводных магистралей. Разводка воды в ванной комнате с использованием ПВХ труб может проводиться в обоих направлениях, от крайнего потребителя к стояку или от основного стояка к потребителю. Для качественного соединения нам потребуется специальный паяльник для горячей прессовки, если мы не делаем разводку труб в ванной на коммерческой основе, то такой инструмент покупать совсем не обязательно, можно просто взять его в аренду.

https://youtube.com/watch?v=8jOI8k-KkUk

Ниже представлено фото современного и дорогого и надежного способа разводки сантехники трубами REHAU Stabil (Pink) и медью, с применением коллекторной системы, фильтров очистки, КФРД, проточного водонагревателя и системы защиты от протечек.

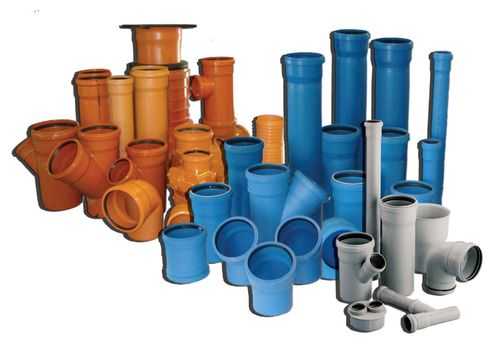

Сантехнические трубы для устройства канализации

Требования к способности выдерживать высокое давление и температуру для сантехнических канализационных трубопроводов невысоки. Главным аспектом такого выбора является стойкость материала к агрессивным веществам.

1. Чугун. Редко используемый в других сферах ввиду своей хрупкости и тяжеловесности, в канализации чугун остается по-прежнему востребованным. Он выгодно отличается от стали инертностью к едким химическим веществам (по этой причине сталь в данной категории не рассматривается вообще). Чугунные канализации отличаются низкой проводимостью звуков за счет очень толстых стенок

Чугун полностью поглощают все звуки, что особенно важно для многоквартирных домов

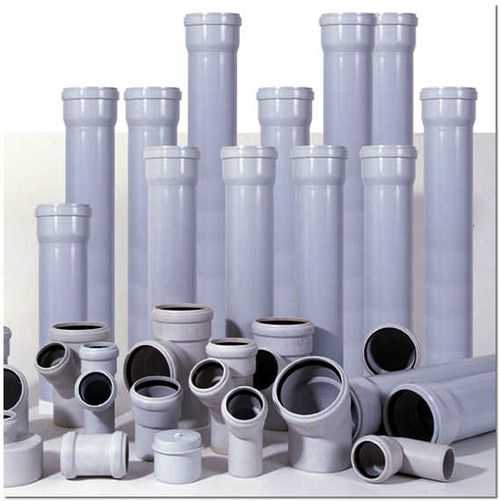

2. Сантехническая труба из ПВХ: она заняла особое место среди полимеров благодаря широкому перечню размеров, простым методам соединений, гладкости стенок, нейтральности к химическим реакциям – все это отвечает требованиям для канализационных стоков. Простой ПВХ не выдерживает температуру выше +60 градусов, но в большинстве случае такой предел вполне вписывается в рамки рабочей среды. Если вы считаете, что этого показателя недостаточно, можно отказаться от ПВХ в пользу полипропилена.

Трубы из ПВХ — это наиболее распространенный тип полимерных изделия для канализации

Небольшая толщина стенок пластиковых сантехнических изделий (всего 1-2 мм) – это одновременно и недостаток, и преимущество. Нехороши тонкостенные трубопроводы тем, что их акустические свойства будут худшими, чем у толстостенного чугуна. Положительная сторона – это легкость.

3. Изделия из асбестоцемента. Они также применяются для канализаций. Асбестоцемент популярен в среде устройства крупных промышленных стоков, а для бытовых канализаций асбестоцемент не подходит. Его монтаж слишком трудоемок (стыки обрабатываются раствором цемента, в худшем случае – серным раствором), сами асбестоцементные изделия имеют очень большой вес и легко повреждаются при падении или ударе.

При устройстве канализаций важно правильно рассчитывать уклон трубы. Для различных диаметров он будет разным, соотношения представлены в таблице 1

Таблица 1

Диаметр канализационной трубы (в мм)	Уклон, в см на 1 погонный метр
40-50	3,5
100-110	2
110-150	1
200 и более	0,8

Виды монтажа

Прокладывание труб может быть выполнено такими методами: открытый, закрытый и комбинированный.

Открытый предполагает установку труб на поверхности пола или стены. Выделяются следующие преимущества данного устройства:

• Прокладывание любого вида труб;
• Простата монтажных работ, а также обслуживания и ремонта;
• Нет необходимости в штроблении стен; Легкость демонтажных работ;
• Возможность постоянного контроля состояния труб;
• Есть возможность в любое время добавления необходимой новой линии.

К недостаткам относится непрезентабельный внешний вид и занятие полезной площади. Последние крайне неудобно для маленьких помещений, ведь полезные сантиметры будут заняты водопроводными или канализационными трубами.

Выполнение монтажа скрытой проводки подразумевает укладку труб в стены. При этом способе свободная площадь не теряется и можно расставить мебель и сантехнические приборы наиболее выигрышно.

Но, как и везде, здесь есть свои минусы:

• Ограниченность выбора материала для труб;
• Трудоемкость подготовительных мероприятий;
• Сложный монтаж и соединения труб;
• В случае протечки невозможно выполнять сварочные работы из-за возможного разрушения отделки стен.

При комбинированном магистральная труба кладется на поверхности стены, а после ее маскируют в короб или фальш-панель. Сложность тут заключается в том, что канализационная труба должна максимально близко располагаться к водопроводной для совместного их декорирования. Маскировочным материалом может быть профилированный гипсокартонный короб, а также всевозможные декоративные элементы из пластика или плитки.

Популярные трубы из пластика

Данный вид является если не самым популярным, то пользующимся спросом потребителей. Из такого материала осуществляют монтаж как внутренних, так и наружных водопроводов.

Пластиковые трубы имеют высокую прочность, низкую стоимость, отличаются достойным внешним видом, не подвергаются коррозии и имеют длительный срок эксплуатации.

Установку пластиковых конструкций осуществит даже новичок, пользуясь паяльником, специальным клеем и фитингами.

Сантехнические пластиковые трубы включают в себя несколько видов:

1. ПВХ. Являются недорогими и практичными. Сантехническая труба ПВХ может применяться для горячей и холодной воды, а также для монтажа отопительной системы. Наиболее жесткие виды ПВХ соединяются фитингами, переходниками и специальным клеем.
2. Самая широкая сфера использования у полипропиленовых труб. Соединять этот материал несложно, применяя муфтовую и стыковую пайку.
3. Полиэтиленовые конструкции отличаются прочностью и эластичностью. Если вода замерзнет, они не будут лопаться, а для их соединения применяется пайка. Сшитый полиэтилен позволяет использовать их под горячую и холодную воду.

Терминология

• Компрессионный фитинг или обжимает трубу резиновым либо силиконовым уплотнителем при затягивании накидной гайки с коническим внутренним сечением, или при помощи разрезного кольца обжимает саму трубы на штуцере (при мягкой меди и металлопластика).
• Пресс-фитинг надежно фиксирует металлопластиковую трубу на штуцере с парой резиновых колец при обжатии особыми клещами гильзы из нержавеющей стали.

При сварке полипропилена низкотемпературный паяльник оплавляет внутреннюю поверхность муфтового фитинга и наружную поверхность трубы; после этого подробности совмещаются и по окончании остывания становятся единым целым.

Подобно выглядит сварка встык полиэтиленовых трубопроводов.

• Электросварной фитинг содержит нагревательную спираль. Подав на нее питание, возможно вынудить ее разогреть полиэтилен до точки плавления и добиться надежного сваривания подробностей.
• Сшитый полиэтилен владеет механической памятью и по окончании растягивания торца трубы особым инструментом быстро возвращается к начальному диаметру, обжимая засунутый в него штуцер. Надетая сверху гильза снабжает дополнительную фиксацию.
• Резьбовые соединения металлических трубопроводов выполняются с применением чугунных и латунных фитингов; резьбы герметизируются льняным волокном (обычно — с краской) либо полимерными материалами.

Трубы сантехнические для холодного водоснабжения

Подача холодной воды – коммуникация первой необходимости в любой квартире, частном доме, производственном и даже складском помещении. Системы холодного водоснабжения обязательны даже на площадях, не предусматривающих наличие горячего трубопровода или отопления.

Материалы для прокладки трубопровода для подачи холодной воды могут быть такими:

1. Оцинкованная сталь. Цинковое покрытие дает 100% защиту трубы от коррозии, но в местах, где оцинковка повреждена, ржавчина все же будет образовываться. Нарушение оцинкованного слоя неизбежно в местах сварки, а также на резьбовых соединениях.

Трубы из неоцинкованной («черной») не могут использоваться для водопровода. Из-за постоянно выступающего конденсата поверхность изделия из черной стали достаточно быстро покроется ржавчиной. Коррозийные скопления приводят к нарушению целостности трубы.

Чтобы замедлить процесс образования ржавчины, стальные системы покрывают слоем краски. Данный способ дает возможность лишь ненадолго избежать возникновения коррозии. Другим весомым недостатком неоцинкованной стали будет зарастание внутренней поверхности трубы, что со временем сильно уменьшает ее просвет.

2. Нержавеющая сталь. Нержавейка стоит дороже оцинкованной стали, с ней также усложняется монтаж. Особенно в тех случаях, когда на мерном отрезке трубы не имеется резьбы. Из всех разновидностей стальных конструкций нержавейка считается самой прочной и долговечной.

Стальные трубы используются в сантехнических целях уже много десятилетий

3. Медь. Благородный металл, по свойствам значительно превосходящий сталь. При его эксплуатации не возникает проблем с коррозией, медь также обладает хорошими бактерицидными свойствами.

4. Полимерные изделия. В контексте холодного водоснабжения все пластиковые сантехнические трубы, а именно ПВХ (поливинилхлоридные), полипропиленовые и полиэтиленовые (ПНД – полиэтилен низкого давления), будут совершенно равносильны по свойствам. Вопрос выбора будет решаться исходя из цены и некоторых нюансов назначения трубопровода.

В системах холодного водоснабжения пластиковые трубы практически полностью вытеснили металлические аналоги. Подача холодной воды является самой простой коммуникацией с минимальными требованиями, поэтому даже сравнительно дешевые пластиковые трубы способны обеспечить эффективную работу трубопровода.

Достоинства и недостатки

К достоинствам пластиковых
деталей следует отнести:

• малый вес;
• легкость, простота сборки;
• монтаж не требует использования специальной техники или приспособлений;
• соединения герметичные, протечки отсутствуют;
• отсутствует коррозия;
• есть возможность перемещения химически активных составов;
• способность переносить перепады температуры;
• длительный срок службы;
• при необходимости любой участок трубопровода легко заменить;
• есть фитинги любого вида;
• допускается погружение в грунт на глубину до 16 м;
• гладкая внутренняя поверхность препятствует образованию наслоений, заиливанию.

Недостатки, которые показывают канализационные трубы и
переходники из пластика:

• высокий коэффициент температурных расширений, который надо учитывать при сборке;
• при низкой температуре эластичность материала уменьшается;
• слабая несущая способность. Сборка нуждается в креплении к опорной конструкции;
• при температуре свыше 70° винил легко деформируется;
• высокий уровень шума.

Недостатки изделий из ПВХ не
считаются слишком серьезными. Сильный нагрев, как и охлаждение, им не угрожают.
Температурные расширения компенсируются при правильной сборке, а к шуму
пользователи относятся с пониманием. Малый вес и простота сборки считаются
настолько важными качествами, что мелкие недостатки в расчет не идут. Трубопроводы
и канализационные
переходники ПВХ пользуются высоким спросом. Если учесть низкую
стоимость, предпочтение пользователей становится очевидным.

Для чего необходима схема разводки

Выполнение схемы является обязательным этапом для того, чтобы результат был качественным. В схеме указывается точное количество ответвлений и соединений, определены участки подключения,  с помощью чего экономится время и материалы.

В процессе проектирования необходимо придерживаться следующих правил:

• Не допускается пересечение труб;
• Необходимо создание свободного доступа к подключаемым участкам приборов и счетчикам;
• Канализационную  и трубы холодной и горячей воды лучше размещать вблизи, чтобы их можно было закрыть одним коробом;
• Количество соединений должно быть минимальным;
• Материал выполнения муфт и труб должен быть однородным;
• Из-за образования конденсата трубы лучше покрыть теплоизоляцией.

Специалисты утверждают, что не стоит усложнять схему разведения и делать ее предельно простой. Прокладка всех основных труб выполняется под половым покрытием, от которых вверх по перпендикуляру посредством тройников монтируются водопроводные отводы.

Как устроена наружная канализация?

Жёлтым или оранжевым цветом обозначают  сантехнические элементы, которые используются для прокладки наружной канализации, где размер диаметра составляет 50 мм.

Толщина стенки и прочность становятся самыми важными параметрами для представителей этой группы. По данным характеристикам гладкие конструкции можно разделить ещё на три категории.

1. SN8. Сантехнические изделия с наибольшей прочностью. Их можно прокладывать даже под оживлёнными магистралями, на большой глубине.
2. SN4. Лучше прокладывать их под дорогами без большой проходимости.
3. SN2. Не выдерживают серьёзных нагрузок.

Обустраивая внедомовые наружные сети, специалисты используют следующие разновидности соединительных элементов.

1. Одноплоскостная крестовина с прямым углом. Либо – тройник, поддерживающий углы в 45, 67 и 90 градусов. Это правило соответствует ГОСТ 51613 2000.
2. Тройник прямого угла, трёхраструбного типа.
3. Редукцию.
4. Сантехнические ревизионные люки для конструкций размером 50 мм.
5. Сифоны, снабжённые двумя коленями.
6. Клапаны обратного действия.
7. Отводы с двумя раструбами, прямоугольной формы.
8. Сантехнические отводы с большим количеством возможных углов: 15, 30, 45, 67 и 90 градусов.
9. Муфта. Главное – чтобы она соответствовала ГОСТ 51613 2000.

Related Posts via Categories

• Фасонные части канализационных труб – важные кирпичики сети
• Диаметры канализационных труб – что производят и как используют?
• Уклон канализационной трубы – должен строго соблюдаться!
• Угол наклона канализационной трубы для внутренних и наружных систем
• Срок службы чугунных канализационных труб и методы его продления
• Промывка канализационных труб – устранение простых и сложных засоров
• Канализационные трубы – что лучше, сталь или ПВХ?
• Ремонт канализационных труб в квартире своими руками – это не проблема!
• Гофрированная труба канализационная – безупречная канализация!
• Канализационные трубы и фитинги – какие выбрать?
