Подключение защиты от утечки через розетку
Есть еще два способа сборки подобной системы. В одном из них («колхозный» вариант) вместо реле используется умная розетка от Xiaomi.
Провода от крана заводятся на разборную вилку, причем внутри нее подключается только нулевой и один из фазных проводов, который отвечает за закрытие. Второй фазный проводник остается свободным и изолируется.
В реальной жизни фактическое срабатывание системы может случиться один раз в течение несколько лет. Кран в этот момент закроет подачу и предотвратит утечку.
Чтобы его открыть, придется разобрать вилку, перекинуть фазные провода местами, включить ее в розетку, после чего все вернуть обратно как было.
Защита от протечки в этом случае работает аналогично вышерассмотренному варианту. При утечке и замыкании контактов на датчике, подается команда на шлюз, который в свою очередь включает умную розетку.
Напряжение на ней появляется, а значит срабатывает эл.кран, который через вилку включен в эту самую розетку. Через 20-30 секунд шлюз отключает розетку и система, успешно защитив квартиру от потопа, ждет вашего прихода домой.
Также систему защиты от протечек можно построить без реле Aqara, но с использованием двухклавишного выключателя aqara с нулевой линией.
Вот его схемы подключения.
Подключение и настройка
Общее управление краном осуществляется через двухканальное ZigBee реле Aqara.
По габаритам оно чуть больше спичечного коробка.
С одной стороны у него 8 контактов, с другой – внешняя zigbee антенна.
Два контакта “L” и “IN” изначально замкнуты перемычкой.
Ошибка №3
Обязательно проверяйте насколько хорошо зажаты клеммы в этих разъемах, в противном случае при исчезновении контакта можно спалить реле.
Когда перемычка плохо затянута, исчезает питание внутренней схемотехники. Вследствие чего, теряя свой шунт, встроенный измеритель мощности перегорает.
L1 и L2 – это управляющие фазы, через которые подключается нагрузка.
S1 и S2 – клеммы для механического двухклавишного выключателя. Через них можно вручную закрыть или открыть воду, просто нажав клавишу, подобно тому, как вы отключаете свет в ванной.
Подключение автоматики выглядит следующим образом. Первым делом подаете питание на реле.
На первый контакт заводите нулевой проводник, на четвертый – фазный. Далее это zigbee реле нужно подключить к шлюзу. Для этого воспользуйтесь мастером подключения через приложение MiHome.
В плагине шлюза выбираете вкладку Device, нажимаете Add Childe Device и в открывшихся окошках выбираете беспроводное реле.
После этого на реле требуется нажать кнопку и удерживать ее в течение 5 секунд, пока не начнется мерцание светодиода. Через некоторое время устройство сообщит об успешном сопряжении.
Открываете первый шаг настройки – выбор местоположения (Select Room).
На втором этапе задаете имя устройства. Последний этап – успешное добавление девайса в систему.
В итоге оно должно появиться в перечне устройств шлюза и общем списке MiHome.
Датчик утечки воды Xiaomi
С подключением запорной арматуры разобрались. Но главная задача всей системы – это защита от протечки и ее нужно как-то зафиксировать.
Помогает с этим делом беспроводной датчик Xiaomi.
Он очень маленький, а значит залезет под любую ванную, душевую кабинку, раковину и т.д. Заявленный радиус действия внутри помещения — до 20 метров.
Кстати, отсутствие проводов некоторые считают не преимуществом, а недостатком.
Говорят, что беспроводные девайсы в определенных случаях могут срабатывать на помехи. У проводных экземпляров таких ложных срабатываний не бывает.
Где помимо ванной их обычно размещают? Там, где вероятность аварии самая высокая:
в местах подсоединения труб или гибкой подводки
у посудомоечной машинки
под каждой батареей в комнатах
под полотенцесушителем
в водоразборном шкафу
В комплекте с датчиком идет инструкция, в том числе на русском языке.
Внутри корпуса запрятана стандартная батарейка 2032. Чтобы добраться до нее, нужно при помощи монетки открутить нижнюю крышечку.
Все внутренние контакты надежно герметизированы резиновым уплотнителем.
Питания одной батарейки хватает минимум на год беспрерывной работы устройства. Чтобы узнать когда ее нужно менять, в MiHome зайдите в раздел — Профиль — Расходные материалы (Consumables). Там при достижении заряда батареи менее 10% появится соответствующая информация.
Сверху датчика имеется “невидимая” кнопка, которая позволяет запускать и перезагружать девайс.
При ее нажатии загорается синий светодиод.
Удерживая кнопку 5 секунд, прибор переходит в состояние готовности для встраивания в систему умный дом через хаб Aqara.
Почему Xiaomi?
Подобных систем на сегодняшний день развелось довольно много. Однако настройка и подключение большинства из них (АкваСторож, Нептун, Гидролок) вызывает реальные проблемы у простых пользователей.

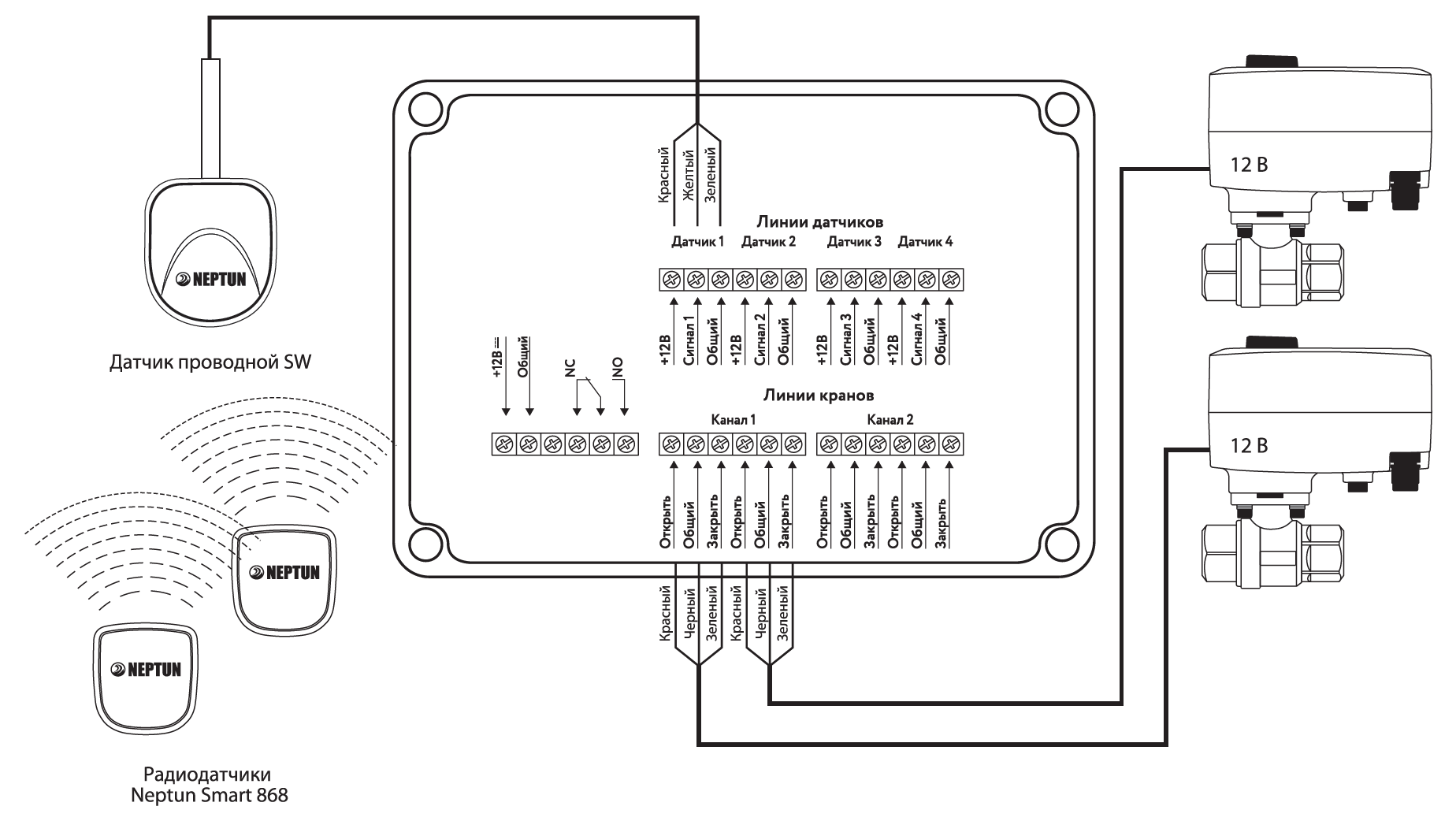

Вот так, например, выглядит подключение управляющего блока от Gidrolock.
Чем дальше вы будете залезать в дебри документации и ознакамливаться с инструкциями, тем быстрее к вам придет понимание, что для этого дела лучше пригласить профессионального мастера.
В то же время появилась очень простая система, которую можно собрать из комплектующих от популярной фирмы Xiaomi. В итоге получается достаточно надежная защита от утечки, но что самое главное — она интуитивно понятна и проста в подключении.
Прокладка проводки для монтажа системы контроля протечек Нептун

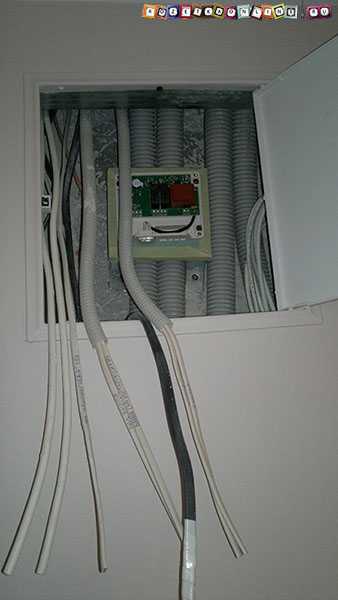

Монтаж системы Нептун начинается с прокладки как управляющих проводов, от контроллера до тех мест, где предполагается разместить датчики протечки воды, а также до стояков водоснабжения, где будут расположены запорные электрокраны, так и питающего кабеля к модулю управления.
Проводка до датчика контроля протечки воды

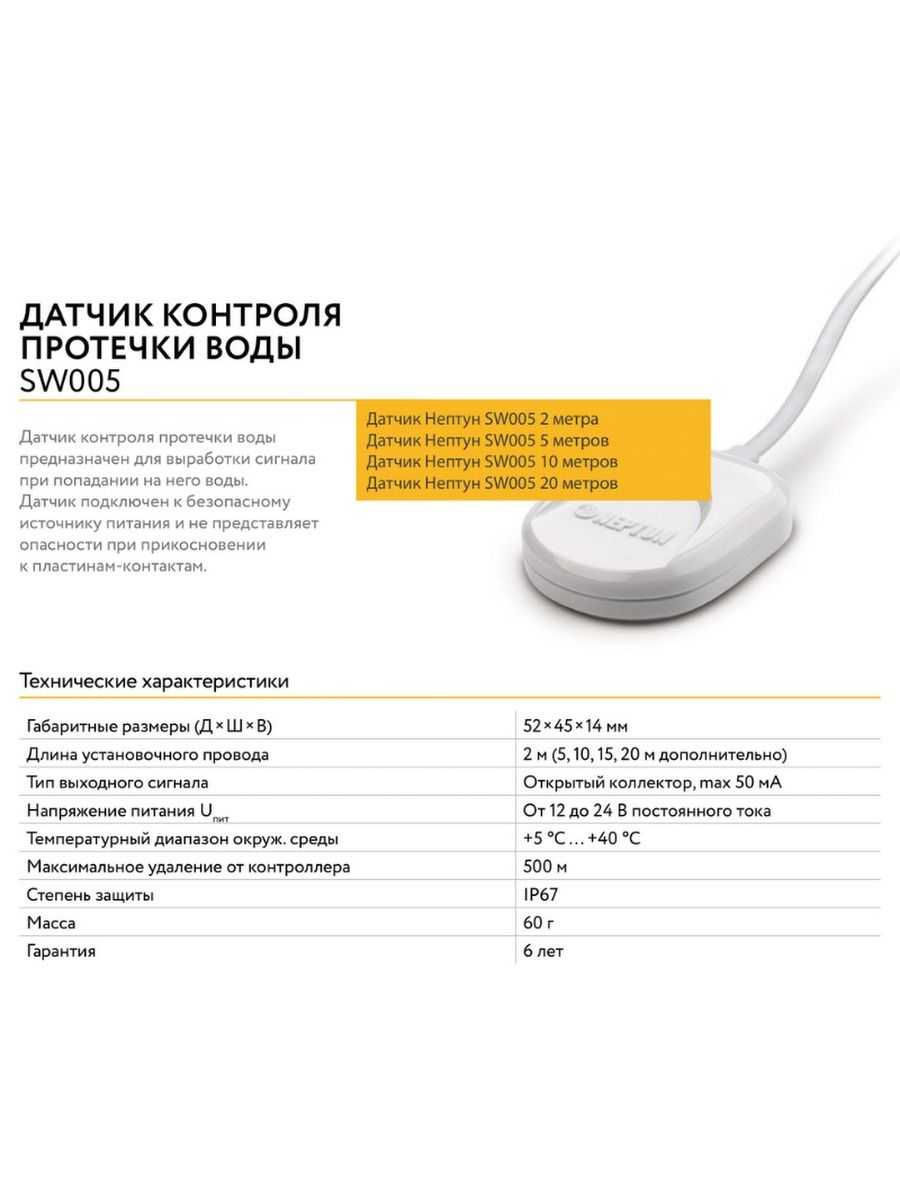

Датчики контроля протечки воды подключаются трехжильным кабелем, в нашем случае, до них от контроллера был проложен кабель ШВВП (Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский) 3 x 0.5 (3 жилы сечением 0,5 кв.мм каждая). Производителем рекомендуется, для удлинения датчика протечки воды, использовать кабель сечением не меньше чем 3 x 0,35 (3 жилы по 0,35 мм.кв), а расстояние, на которое планируется удлинить датчик, не должно превышать 100 метров.
Такой кабель должен быть проложен до каждого выбранного вами места планируемой установки датчика протечки. В нашем случае, к системе защиты от протечек Нептун, будет подключено сразу пять датчиков. Максимальное же количество одновременно подключаемых датчиков контроля протечек воды — 20 шт.
Проводка до шаровых кранов с электроприводами
До мест установки шаровых кранов с электроприводами, прокладывается кабель ПВС (Провод в Виниловой оболочке Соединительный) 4 x 1.5 (Четырехжильный кабель с сечением 1.5 кв.мм каждой жилы). Тип используемого кабеля, может быть изменен в зависимости от модели запорных кранов, необходимого питания (12В постоянного тока или 220В переменного) и других характеристик.
Советуем внимательно ознакомится с инструкцией, идущей с вашей системой контроля протечки воды. Максимальное количество подключаемых электрокранов – 6 шт.

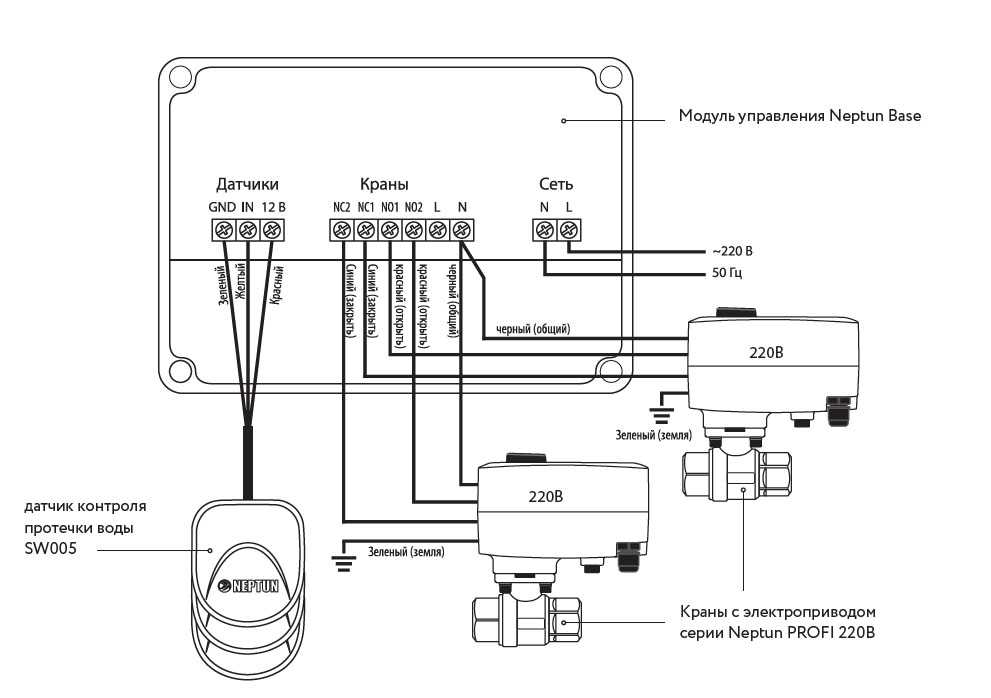

ПРОВОДКА для контроллера Neptun Base
Для работы контроллера — Neptun Base, необходимо питание, поэтому, к месту его предполагаемой установки, прокладывается питающий кабель. Потребляемая мощность управляющего модуля невысока, поэтому более чем достаточно подвести к нему питающий кабель 3×1,5 (3 жилы по 1,5 мм.кв каждая). В нашему случае используется кабель марки ВВГнг.
Когда вся необходимая проводка выполнена, можно приступать к установке компонентов и их подключению.
Недостатки
Какие минусы и проблемы есть у данной защиты от протечек Xiaomi?
Во-первых, напряжение питания 220В. Наличие такого напряжения на водозапорном кране не всегда безопасно.
Именно поэтому оно должно подаваться на него только кратковременно в момент перекрытия вентиля. Профессиональные системы известных фирм, рассчитаны как правило на низкое напряжение 12V.
Благодаря этому, помимо безопасности можно легко обеспечить и резервирование защиты. Ведь если у вас произойдет крупный потоп и он каким-то образом затронет проводку в ванной, то УЗО в эл.щите моментально отключит напряжение, а значит обесточит и саму защиту.
Для этого в низковольтных системах есть аварийное питание от АКБ или встроенных батареек. У Xiaomi такой возможности нет.
Также не забывайте про всякого рода ошибки:
ошибка роутера (отсутствие WiFi, сбой и т.п.)
ошибка шлюза
потеря связи с облачным сервером
Немного защититься от этого позволяет локально настроенный сценарий.
Ошибка №6
А еще в сценариях не забудьте прописать принудительное закрытие и открытие вентиля хотя бы один раз в месяц.
Если этого не делать, через какое-то время большинство кранов закисает и их уже проблематично закрыть от автоматики.
Конечно, подобная система не панацея и она никак не поможет, если вас будут заливать соседи сверху. Единственный положительный момент – вы об этом узнаете сразу же по уведомлению на телефон, и вполне возможно успеете предотвратить более худшие последствия.
Тем не менее, никто не будет спорить, что иметь подобную защиту от протечек лучше, чем не иметь ее вовсе.
https://youtube.com/watch?v=Sz3DbT3HHWE%3F
Источник — Alex Kvazis
Выбор и подключение электрокрана
Самым ответственным элементом является электрический кран, который по команде и должен перекрывать подачу воды. Сантехники не советуют экономить на этой водозапорной арматуре.
В комплекте с реле или датчиком, кран естественно не поставляется. Придется его выбирать самостоятельно.
Лучше всего обратить внимание не на китайский ширпотреб, а на продукцию зарекомендовавших себя фирм. Например, полнопроходные краны Neptun на 220V
Такие поставляются в комплекте с соответствующей системой, но можно их прикупить и отдельно.
Вся подобная арматура состоит из двух элементов:
сам шаровый кран
двигатель с приводом
Последний подключается к крану через специальную муфту. Узнать открыт кран или закрыт можно через концевики.
Если вы не хотите менять уже установленный в стояк вентиль, можно воспользоваться двигателями актуаторами или манипулятором.
Правда идут они все на постоянное низкое напряжение 12В, а наша рассматриваемая система работает от 220V, поэтому перед краном придется дополнительно ставить герметичный низковольтный понижающий блок, наподобие тех, что используется в светодиодных лентах.
Ошибка №1
Обратите особое внимание – электрический кран должен стоять после основного запорного крана, его нельзя монтировать вместо него!
Это необходимо, чтобы иметь возможность ручного перекрытия водопровода для замены или ремонта электрокрана.
Привод электрокрана 220V подключается трехжильным кабелем. На одну жилу подается ноль, по двум другим управляющая фаза – на закрытие и открытие, соответственно.
Если у вас кабель на вентиле четырехжильный (как у марки Нептун), то четвертая жила используется в качестве заземления.
Для того, чтобы все работало корректно, необходимо заранее индикатором напряжения проверить фазировку. Далее подключив кран через времянку, узнать какая жила за что отвечает.
Ошибка №2
А что будет, если одновременно подать фазу на обе управляющие жилы?
Не бойтесь, короткого замыкания не произойдет, однако кран будет бесконечное количество раз то закрываться, то открываться. Нормальной работы вы от него не добьетесь.
Подключение крана к реле
Данное реле имеет собственный плагин, через который можно управлять двумя каналами.
Управление краном происходит через режим Interlock.
Для активизации данного режима необходимо, чтобы один из каналов реле был включен.
Те, кто сталкивается с проблемой включения Interlock через Wi-Fi сеть, попробуйте проделать все через мобильное соединение (т.е. фактически через китайские сервера). Сделайте это один раз и больше эти настройки не изменяйте.
Ноль является общим проводником как для реле, так и для электрокрана. Управляющие фазы вентиля подключаются на контакты L1 и L2.
Благодаря режиму Interlock, в один момент времени активным может быть только один из контактов.
Проверить работоспособность на “сухую” можно через приложение Aqara на смартфоне. Первый канал должен закрывать вентиль, второй открывать.
Помимо крана холодной воды, параллельно можно подключить и вентиль от труб ГВС (горячего водоснабжения). Мощности реле хватит на несколько кранов одновременно.
Общая нагрузка доступная для подключения — 2,5кВт!
Как уже говорилось выше, кроме смартфона краном можно управлять через обычный комнатный двухклавишный выключатель света.
Для этого на общий вход выключателя подается напряжение с разъема реле L-IN (там, где перемычка). Два отходящих контакта двухклавишника соединяем с разъемами S1 и S2.
При нажатии одной клавиши кран откроется, другой – закроется.
Ошибка №4
Питание на эл.двигатель крана нужно подавать кратковременно, только в момент открытия или закрытия, нельзя чтобы оно “дежурило” там постоянно.
Поэтому еще до установки в систему, замерьте секундомером время работы вентиля. Обычно оно находится в пределах 20 секунд.
Ошибка №5
Также не рекомендуется подавать фазу на реле через физические выключатели, она должна идти только от самого реле.
Были прецеденты, когда реле сгорало и выходило из строя именно по этой причине.
Казалось бы, гораздо проще запитать выключатель от ближайшей распредкоробки, после чего соединить его с двухканальным Zigbee реле. На самом деле это приводит к непредсказуемым последствиям.
Настройка и подключение датчика Xiaomi
Вообще работу датчика можно настроить через три приложения:
Aqara Home
Apple Home Kit
MiHome
Вы его спокойно сможете подключить на IOS или Android и считывать все данные.
В приложении выбираете “добавить устройство” и соответствующий значок (Water Leak Sensor).
После чего соединяете его с хабом, зажав центральную кнопку. Все подключение происходит буквально одним нажатием.
Многие сталкивались с проблемой, когда датчик не подключался с первого раза и его приходилось коннектить повторно. В этом случае помогает следующая инструкция от xiaomi-smarthome.ru.
В нижней части датчика находится два контакта. При попадании между ними воды, они замыкаются и сенсор срабатывает.
Чтобы ваш водопроводный электрокран при таком срабатывании автоматически закрылся, в приложении смартфона создаете отдельный сценарий (Add New Scene).
По нему при обнаружении протечки совершается действие, а именно – подача питания по каналу №1. Через 20 секунд, питание должно прерваться (помним, что нельзя, чтобы напряжение постоянно дежурило на кранах).
При желании можно создать и второй сценарий. Когда протечка устранена и лужа высохла, подается напряжение по каналу №2. В результате кран открывается, через 20 секунд напряжение отключается.
Однако рекомендуется все же открывать кран только вручную.
При срабатывании датчика через приложение приходит уведомление на смартфон.
Сценарии лучше делать только автоматическими. В чем может быть подвох ручных сценариев?
В том, что команда на закрытие в этом случае будет идти через китайский сервер и в конечном счете может так и не дойти до адресата. При исчезновении интернета кран попросту не сработает.
При обычной автоматизации, даже при потере связи с облаком, хаб при аварии сам все сделает и устранит утечку.
