Что такое компенсационный шов в бетоне и как его сделать

Демпферное соединение для стяжки | Всё о полах в квартире и доме

Назначение демпферного соединения

Демпферное соединение делается на стыках стен и пола из гидроизоляционных материалов. У демпферного соединения три назначения:

Герметизация стыков;
Изоляция стяжки от стены;
Температурная компенсация.

Изоляция стяжки от стены

Второе назначение демпферного соединения изолировать стяжку от соприкосновения со стеной. Это нужно для того, чтобы при высыхании стяжки отсутствовало горизонтальное напряжение в стяжке и ее не будет разрывать по направлению к стенам.

Компенсаия температурных изменений стяжки

Третье назначение демпферного соединения это компенсация температурных и влажностных изменений стяжки при ее эксплуатации.

Материал для демпферного соединения

Демпферное соединение можно сделать самостоятельно из двух частей (читаем ниже) или купить готовую демпферную ленту.

Самостоятельно сделанный демпфер

В классическом варианте демпферное соединение делается из двух частей: гидроизоляции и температурно-обьемного компенсатора.

Установка демпферного соединения

Сначала нужно нарезать гидроизоляционный материал полосами по 35-45 см. Нарезанные полосы нужно уложить по периметру комнаты подняв по стене чуть выше, чем высота будущей стяжки. При стыковке двух полос нужно сделать внахлест 15-20 см.
Поднятый по стене край нужно закрепить жидкими гвоздями или скотчем через каждые 40 сантиметров, чтобы он не падал при укладке стяжки.
Для компенсации теплового расширения стяжки сверху гидроизоляционных полос, по стене, нужно уложить утеплитель типа «Изолон» толщиной 1 см. Утеплитель нужно нарезать лентами 9-16 см.
После установки демпфера ,его гидроизоляционный слой, не даст просочится воды ,находящейся в растворе, к соседям и убережет стяжку от разрывов. Мягкий утеплитель будет гасить изменения стяжки из-за колебания температуры и влажности воздуха.

Готовая демпферная лента

На этом, про демпферное соединение для стяжки, все! Ходите по ровному полу!

Технология укладки

Железобетонные изделия укладывают непосредственно с транспортных средств или предварительно складируют на участке штабелями, не превышающими 2,5 м. Между изделиями с двух концов на расстоянии от торца 300-400 мм размещают деревянные прокладки толщиной от 25 мм. Под нижнюю плиту помещают брус 200×200 мм. Если этого не сделать, то под общим весом она может переломиться.

Работа по укладке выполняется с помощью башенного или самоходного крана. Для его размещения необходимо найти прочную и ровную площадку. Изделия перемещаются с помощью строп. Для монтажа требуется 2-3 человека. При работе строго соблюдаются правила техники безопасности.

Подготовительные работы

Плиты проходят визуальную проверку поверхности. На них не должно быть трещин и сколов, наплывов бетона, пятен ржавчины и жира. Допустимые отклонения геометрии:

Характеристика	Показатель, мм
Длина до 4 м и более 4 м, мм	8 и 10
Толщина, мм	5
Ширина до 2,5 м и более 2,5 м, мм	6 и 8

Прочность бетона должна быть не меньше 70% от проектного значения. Показатель измеряют методом упругого отскока или ударного импульса.

Поверхность стен проверяется по уровню нивелиром, при необходимости очищается ото льда, снега или загрязнений. Если укладка происходит на фундамент, основание накрывается слоем рулонной гидроизоляции.

Монтаж плит перекрытия

Укладка плит начинается с угла, ближайшего к крану. Корректировка их положения происходит только в воздухе. Раствор на стену наносится непосредственно перед укладкой. В зимнее время при отрицательной температуре в раствор добавляют противоморозные добавки: поташ и нитрит натрия. Для ускорения процесса изготавливается каретка по размеру железобетонных изделий. После опускания плиты недочеты стыковки устраняют, двигая плиты ломами.

Все изделия размещают, ориентируясь по отметкам, сделанным на основе технологических карт. Нельзя переворачивать перекрытия, их нижняя часть гладкая, подготовлена под потолок, верхняя шероховатая, предназначена для устройства пола. Также в нижней плоскости расположена напряженная арматура.

Допустимые отклонения по стандарту СТО НОСТРОЙ 2.7.55-2011:

Наименование отклонения	Величина, мм
Расположение лицевой поверхности смежных плит при длине до 4000 мм; От 4000 до 7200 мм	8 10
Симметричность глубины опирания на пролете до 4000 мм От 4000 до 7200 мм	5 6

Возникают ситуации, когда необходимо сделать в плите отверстие или уменьшить ее длину. По намеченной линии выполняется разрез болгаркой, затем бетон выбивается кувалдой. Арматура отрезается автогеном.

Анкеровка

Плиты необходимо соединить между собой и со стенами. В многоэтажных зданиях процесс выполняется путем сваривания закладных деталей. В частном строительстве используют анкера из стальной арматуры. Для фиксации со стенами они имеют «Г»-образную форму. Между собой элементы связывают крест на крест, поперечно или «П»-образно.

Заделка пустот и стыков

Стыки перекрытий и отверстия для их перемещения замоноличивают цементно-песчаным или бетонным раствором. Величина крупного заполнителя не должна быть больше 1/3 размера стыка. Выбор материала зависит от величины зазора. Мелкие (до 20 мм) заполняют строительным цементным раствором марки М100. Он готовится на ЦЕМ I 42,5, подвижность смеси 5-7 см. Более крупные стыки закрывают бетоном. Если плиты приходится укладывать с большим разрывом, выполняется заливка бетона класса В20 с устройством опалубки и арматуры.

Для предотвращения попадания влаги внутрь пустотелых конструкций, их торцы заделывают бетонными цилиндрами или просто раствором на глубину до 150-200 мм. Если вода уже попала в пустоты, в нижней части высверливают дыры для вытекания.

Для чего деформационный шов?

В соответствии с действующими строительными нормами и правилами РФ, деформационные швы в бетоне должны быть предусмотрены в случаях:

Эмпирический анализ причин вызывающих объемные деформации, показывает, что ЖБИ имеющие деформационный шов в бетоне. эффективно выдерживают следующие неблагоприятные факторы:

Объемная усадка;
Регулярное изменение влажности окружающей среды;
Значительные перепады температуры;
Ползучесть бетона;

Виды температурных швов в зависимости от вида бетонной конструкции:

В наливных полах, отмостках и бетонных площадках;
В плитах перекрытия;
В бетонных фундаментах;
В несущих стенах и межкомнатных перегородках;
В фасадах зданий.

Подготовка опорных конструкций из разных материалов

Габариты плит перекрытия и схема их укладки планируется на стадии проектирования здания. Чтобы правильно их уложить, нужно обеспечить ровность поверхности несущей конструкции. За 300-400 мм от края стен устанавливаются метки расположения плит. Последний ряд кладочных или других материалов выполняется строго по уровню.

Для несущих конструкций, выполненных из газобетона, пенобетона, пористых и керамзитных блоков требуется устройство армирующего пояса на высоту 200 мм. Его ширина составляет 150 мм – рекомендуемая величина опирания. Оставшееся пространство до внешнего края стены закрывается доборным элементом. Между ним и плитой оставляют зазор для деформационного шва и утепления. Армирующий пояс представляет собой монолитный бетон класса не меньше В15 и пространственный каркас из прутков сечением 8-10 мм.

При укладке перекрытий на кирпичное, бетонное или монолитное основание дополнительных слоев для распределения нагрузки не требуется. Нормативные минимальные показатели величины опирания для разных материалов:

кирпич – 120 мм;
стальная конструкция – 70 мм;
железобетон – по трем сторонам 40 мм, по двум сторона пролета до 4,2 м – 50 мм, по двум сторонам пролет 6 м – 80 мм;
газобетон – 150 мм.

Плиты пустотные ПБ высотой 220 мм должны опираться на 80 мм, высотой более 220 мм – 100 мм. Максимальная глубина опирания изделий по СП 335.1325800.2017 не может превышать 150 мм.

Под пустотелые и сплошные плиты готовится раствор из цемента и песка, толщина «постели» 20 мм, для ребристых плит такая прокладка не нужна. В раствор помещают стальные пруты или армирующую сетку.

Особенность монтажа отмостки и как сделать компенсационный шов

При обустройстве отмостки необходимо учесть важные факторы:

• уровень залегания грунтовых вод (если показатель высокий, то рекомендуется смонтировать по периметру дома дренажную систему, она будет отводить от фундамента поднявшуюся в период оттепели или ливней воду);

• поверхность отмостки должна выполняться под уклоном в сторону от здания, это обеспечит естественный отвод осадков от основания дома;

• в регионах с суровыми зимами рекомендуется утеплять наружную часть фундамента и конструкцию отмостки;

• формируя слои защитного покрытия для фундамента, не стоит забывать о гидроизоляции (в основном используется рубероид, его укладывают в 2 слоя с нахлестом в 15-20 см);

• при обустройстве отмостки из бетона на слой гидроизоляции подсыпается подушка из щебня мелкой фракции (толщина 15 см);

• бетонирование проводится с использованием армирующей сетки.

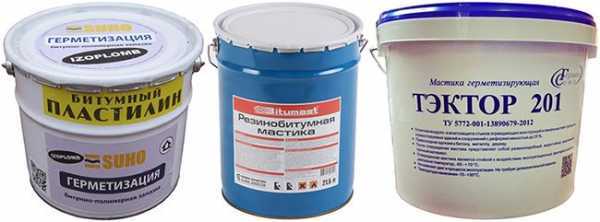

Герметизация деформационных швов

Полибутиленовая мастика;
Термопласты горячего и холодного твердения (битумы или бутил каучуки);
Термореактопласты;
Силиконовые материалы.

Совет частным застройщикам! Практика показывает, что самый эффективный и относительно недорогой способ герметизации температурного шва в бетонной конструкции, является технология обработки места стыка заливки очередной порции бетона битумной мастикой.

Для этого следует использовать материал, который сохраняет свои свойства, как при высокой, так и при низкой температуре окружающего воздуха. К примеру, битумную мастику брендов BITUMAST, MACSEAL и других.

Когда заложить компенсационные швы?

производится разметка и снимается грунт на штык лопаты;
дно траншеи выравнивается и утрамбовывается;
если есть возможность, гидроизоляционный слой выполняют с помощью глины. Если ее нет, то настилают рубероид;
далее устраивают подстилающий слой из песка и щебня, каждый из которых тщательно выравнивается и утрамбовывается;
после чего монтируется опалубка (для бетонной ленты) либо устанавливаются бордюры (для отмостки из тротуарной плитки);
в опалубке размещают материал, предназначенный выполнять роль компенсационных швов: бруски либо виниловую ленту;
заливается первый слой бетона;
на него, после того, как этот слой затвердеет, устанавливается армирующая сетка;
производится дальнейшая заливка бетоном с учетом необходимого уклона в сторону внешнего края отмостки;

Практичный хозяин непременно позаботится о том, чтобы его домовладение долгие годы выглядело свежо и добротно

Поэтому так важно учесть все технологические нюансы, к коим относится и закладка демпфирующих швов, во время возведения отмостки

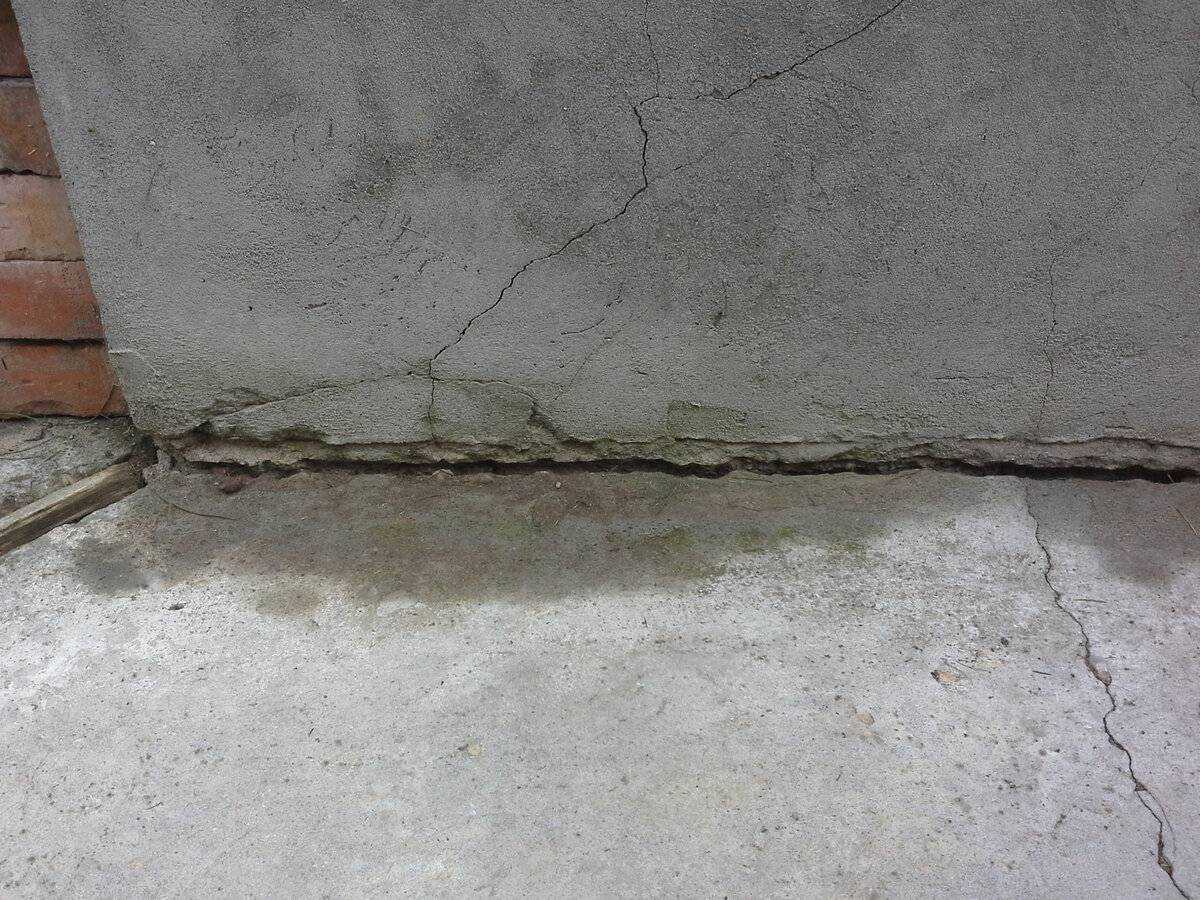

Если ее не соорудить, то через некоторое время вода начнет подтапливать подвал. Либо зимой замерзшая влага разрушит фундамент здания.

Разнообразие температурных швов в бетоне и их создание

Обработка температурного щва

Не исключение здесь и различные бетонные конструкции. Это могут быть полы, отмостки и многие другие конструкции. Если неверно будет сделан выбор технологии по созданию пола, то в результате он покроется трещинами, а финишное покрытие деформируется.

От отмосток зависит состояние ленты фундамента. Если она будет растрескиваться, то это может стать причиной проникновения влаги в основание и в итоге вылиться в очень серьезные последствия.

Как они выглядят?

По внешнему виду они представляют собой надрезы в бетоне. Благодаря этим надрезам при резких и плавных перепадах температур растрескивания основания не произойдет. Это можно объяснить тем, что основание может расширяться, для этого достаточно места.

Так, существует большое количество подобных защитных строительных конструкций. Классификация СНИП содержит не только температурные, но и много других видов швов.

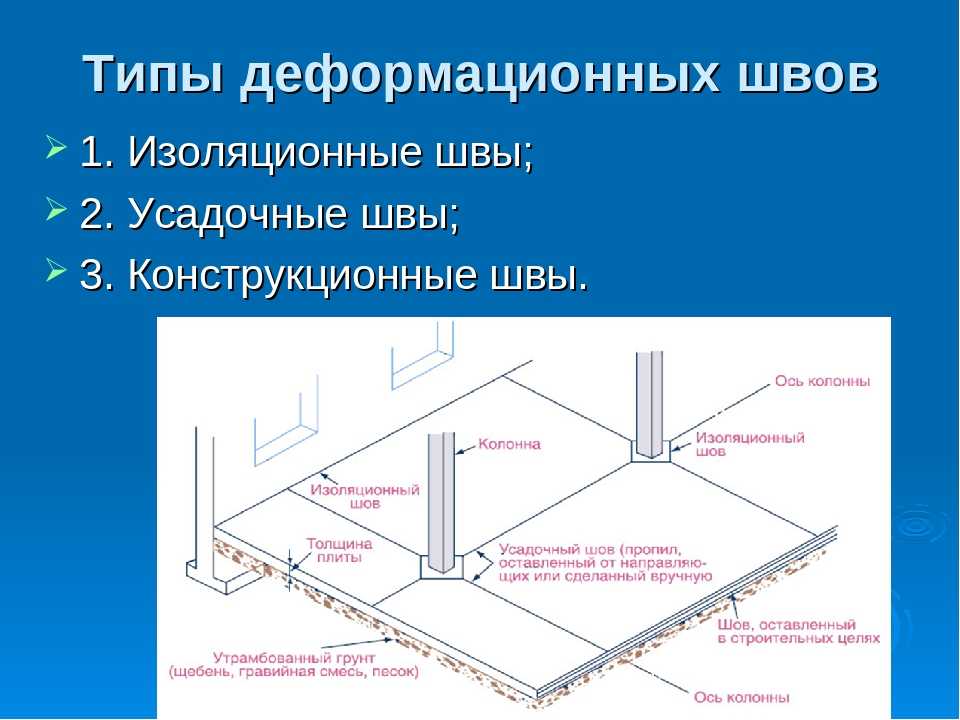

Многообразие бетонных швов

Итак, среди швов различают:

Усадочные;
Осадочные и температурные;
Антисейсмические.

Создание в бетоне температурного шва

Антисейсмическая защита — это специальные линии, которые делят здание на блоки. Там, где проходят эти линии, создают двойные стены либо специальные стойки. Это позволяет сделать постройку более устойчивой.

Защитит от резких перепадов температур и деформации

В большинстве зданий и построек можно использовать цифры из таблиц. Расстояние между температурными швами будет составлять 150 м для тех зданий, которые построены из сборных конструкций и отапливаются или 90 м для монолитных отапливаемых конструкций.

Ширина температурного шва

Защита в домах, где живут люди

Эксплуатация жилых домов часто приводит к различного типа разрушениям основания и фундамента. Среди множества возможных причин можно выделить движение грунта под домом. Это сигнал нарушения гидроизоляции. Впоследствии – дом рано или поздно разрушится.

Шов в кирпичном доме

А что с бетонным полом?

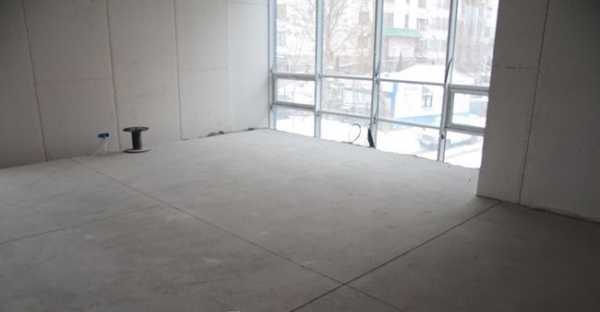

Температурные швы в полах можно выполнять даже уже после того, как смесь достаточно застыла. Конечно, лучше озаботится ими еще до процесса заливки.

Чтобы выполнить такую защиту в полу, нужно:

Эти действия ни у кого не вызовут сложностей. Что получилось? Если пол будет деформироваться, то эти процессы пойдут по линиям швов. Здесь стяжка может немного растрескаться, но чистовое напольное покрытие останется идеально целым.

Советы профессионалов

При заливке бетона не забывайте, что отмостка должна иметь наклон от здания в сторону грунта. Для бетонного покрытия хватит ската величиной в 3º. Для его создания следует выставить рейки деформационных швов под соответствующим углом.
Для увеличения надежности отмостки ее можно гидроизолировать. Для этого на подстилающей подушке можно расстелить плотную полиэтиленовую пленку либо рубероид. Их полотнища нужно укладывать друг на друга с нахлестом.
В жаркую погоду застывающий бетон из-за стремительного испарения влаги может растрескаться. Поэтому его надо укрыть мешковиной либо полиэтиленовой пленкой. Она должна лежать на покрытии, пока покрытие не высохнет.

Утепленная отмостка

Плиты экструдированного пенополистерола не обладают устойчивостью к точечным нагрузкам. Исходя из этого, материал надо укладывать не под подстилающую подушку, а под бетонный раствор.

Отмостку по периметру дома можно сделать самостоятельно. В этом нет ничего особо сложного. Главное тут — соблюдать правила, делать все аккуратно и без ошибок. В этом случае фундамент, подвал или цоколь вашего дома будут надежно защищены от влаги.

Ознакомьтесь с видео, которое завершает статью. В нем вы найдете дополнительную информацию о том, как сделать отмостку вокруг дома:

Виды плит перекрытия

По конструктивным особенностям железобетонные плиты делятся на несколько видов:

Пустотные (ГОСТ 9561-2016)

Технические отверстия внутри бетонных конструкций позволяют уменьшить вес, улучшить показатели тепло и звукоизоляции. Изделия различаются по способу производства:

ПК – плиты круглопустотные, изготовленные по опалубочной технологии. Внутри изделий продольно и поперечно располагается напряженная арматура. Плиты производят из тяжелого бетона плотностью 2000-2500 кг/м3 или легкого конструкционного плотностью от 1400 кг/м3.
ПБ – плиты формируются в виде лент на специальном конвейере, арматура располагается продольно. Изделия режут на нужную длину. Поверхность плит, сделанных по безопалубочной технологии, получается более гладкая, геометрия точная. ПБ всегда опираются на стены по двум сторонам.
ПНО – облегченные плиты для малоэтажного строительства. Изготавливаются по классической технологии (в опалубке), имеют на 20% уменьшенный вес за счет снижения толщины до 160 мм.

Железобетонные изделия имеют стандартные размеры и могут изготавливаться на заказ.

Сплошные (ГОСТ 12767-2016)

Однослойная сплошная плита изготавливается из тяжелого бетона. Она отличается значительным весом и прочностью. Изделие применяется для перекрытий многоэтажных домов, при устройстве подземных переходов и теплотрасс.

Ребристые (ГОСТ 21506-2013)

Плита имеет с одной стороны продольные ребра, на которые осуществляется монтаж. Изделия характеризуются высокой прочностью на изгиб. В строительстве жилых домов используются редко, особенности конструкции усложняют отделочные работы.

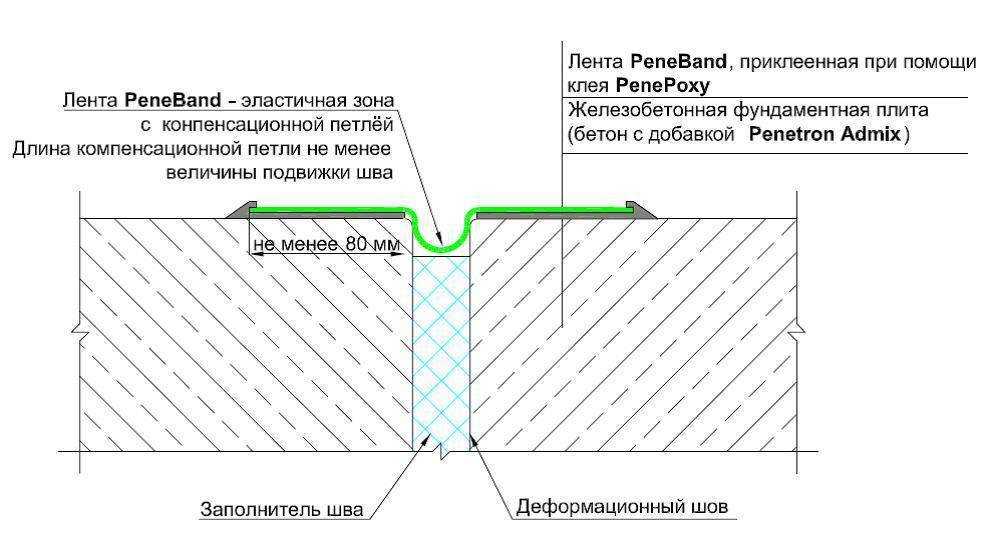

Деформационный шов в отмостке. Заполнение и изоляция швов.

Деформационные швы в отмостке дома

Фундамент является основной конструкцией всего дома, и именно от уровня его качества, зависит время, которое прослужит дом

При монтаже любого фундамента важно устроить деформационные швы в отмостке максимально правильно

Все деформационные швы, существующие в строительстве, можно условно разделить на несколько категорий:

осадочные;
температурные;
усадочные;
сейсмические.

Подбор конкретной разновидности шва осуществляется с оглядкой на земельный тип и особенности климата конкретного региона, а также нюансы подстилающего слоя.

Нюансы правильного создания

Компенсационные швы в отмостке

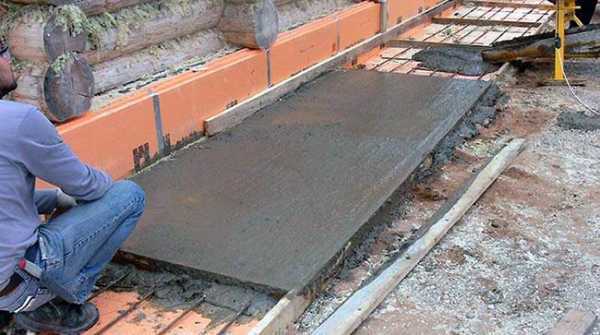

При создании отмостки применяются деревянные рейки, которые необходимо в дальнейшем залить битумом. Шов, располагаемый между отмосткой и основой дома, не будет нужен, если основа уже имеет изоляцию от влаги и холода.

Вышеизложенные советы можно назвать универсальными и пригодными для всех разновидностей компенсационных швов. Следование им поможет сделать крепкий и долговечный фундамент, который прослужит не одно десятилетие.

Виды швов

Швы усадочно-деформационного типа делаются между блоками основы и наливаемым сверху бетоном. Причиной таких мероприятий можно назвать особенность бетона, который съеживается при испарении воды.

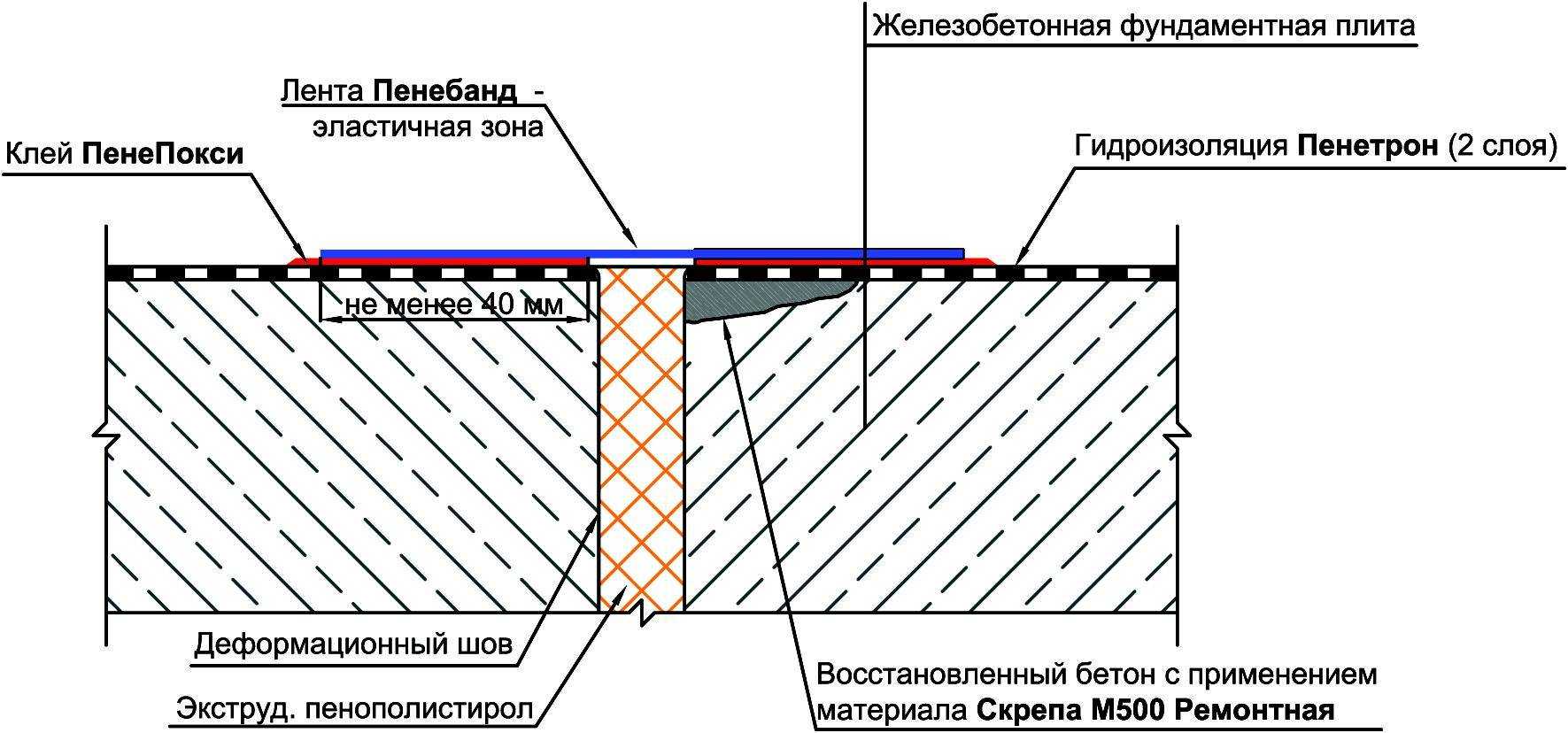

Герметизирование деформационных швов

Изоляция швов

При подборе гидроизолятора следует руководствоваться размерами шва, возможностью деформаций, давлением на него и максимальной нагрузкой, а также характером влияния на шов, также важным нюансом будет показатель давления воды.

Расход материалов

Материал	Расход
Дегидрол люкс марки 8	1,6 кг/дм3
Дегидрол люкс марки 5	1,7 кг/дм3
Дегидрол люкс марки 3	1,2 кг/м2

Примечание:

стык с протечкой раскрыть на глубину не меньшую чем тройная ширина стыка, но не менее чем на 60 мм;
бетонные поверхности плит внутри стыка подготовить согласно инструкции по применению Дегидрола люкс марки 5;
течи из бетонных кромок, а равно разрушения кромок стыка – при их наличии – устранить как указано на схеме «Ремонт кромок и гидроизоляция стыков с напорными течами»;
на дно (в верх) раскрытого и подготовленного стыка укрепить гернитовый шнур (диаметр шнура должен быть ориентировочно на 20% больше максимальной ширины раскрытия стыка);
снизу под гернитовый шнур установить полутрубу ПНД в виде водоотводного лотка (диаметр полутрубы должен быть ориентировочно на 22%-28% больше максимальной ширины раскрытия стыка); при этом полутрубу ПНД установить с уклоном в сторону дренажа, который будет отводить воду из стыка и исключать её скапливание в стыке между плит на потолке;
стыки полутруб между собой, а равно стык полутрубы с дренажной линией отвода воды герметично соединить (гидроизолировать) любым способом, приемлемым для полиэтилена (полипропилена);
идя по уклону полутрубы сверху вниз, остановить течь из стыка Дегидролом люкс марки 8. При этом закладку Дегидрола люкс марки 8 ведут так, чтобы снаружи оставить свободным паз, глубина которого примерно равна его ширине;
оставить затвердеть и набрать прочность (не менее 6 часов для температуры плюс 20°С) раствору Дегидрола люкс марки 8, после чего проконтролировать качество выполненных работ. При наличии протечек их повторно устраняют Дегидролом люкс марки 8;
при отсутствии протечек оставшуюся часть стыка — оставленный паз — герметично заделать заподлицо с прилегающей поверхностью стыка Дегидролом люкс марки 5 (при этом толщина слоя из Дегидрола люкс марки 5 над Дегидролом люкс марки 8 должна быть не менее 20 мм);
отсечка поступления воды Дегидролом люкс марки 8 служит для обеспечения возможности использовать финишные защитные и гидроизоляционные материалы, к том числе деформационно- и коррозионностойкие, в частности Дегидрол люкс марки 5. При отсутствии гарантий о невозможности деформаций, а равно о невозможности коррозии (в том числе невозможности воздействия воды при эксплуатации) участок следует считать деформационно- и коррозионноопасным;
при отсутствии течей на момент работ и если далее минимум одни сутки течь не ожидается, то Дегидрол люкс марки 8 допускается не использовать, весь подготовленный паз герметично заделать заподлицо с примыкающей поверхностью потолка Дегидролом люкс марки 5 (толщина слоя Дегидрол люкс марки 5 должна быть не менее 40 мм);
через сутки дополнительно рекомендуется полосу поверхности бетона на потолке, что примыкает к стыку справа и слева, обработать Дегидролом люкс марки 3. Рекомендуемая ширина обрабатываемой полосы 150 мм. Допускается вместо Дегидрола люкс марки 3 использовать Дегидрол люкс марки 5ГЧ с тем же расходом.

Температурные швы в бетонных конструкциях: назначение и виды

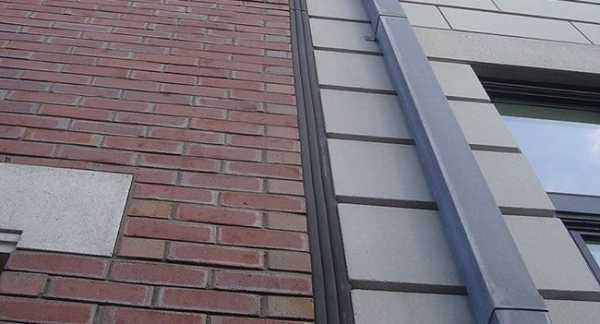

Вертикальные температурно-усадочные швы зданий

В зданиях большой протяженности, а также строениях с разным количеством этажей в отдельных секциях СНиП-ом предусмотрено обязательное обустройство вертикальных деформационных зазоров:

На заметку! При индивидуальном строительстве обустройство таких зазоров применяют крайне редко, так как длина стены частного дома обычно не превышает 40 м.

В кирпичных домах швы обустраивают аналогично панельным или монолитным постройкам.

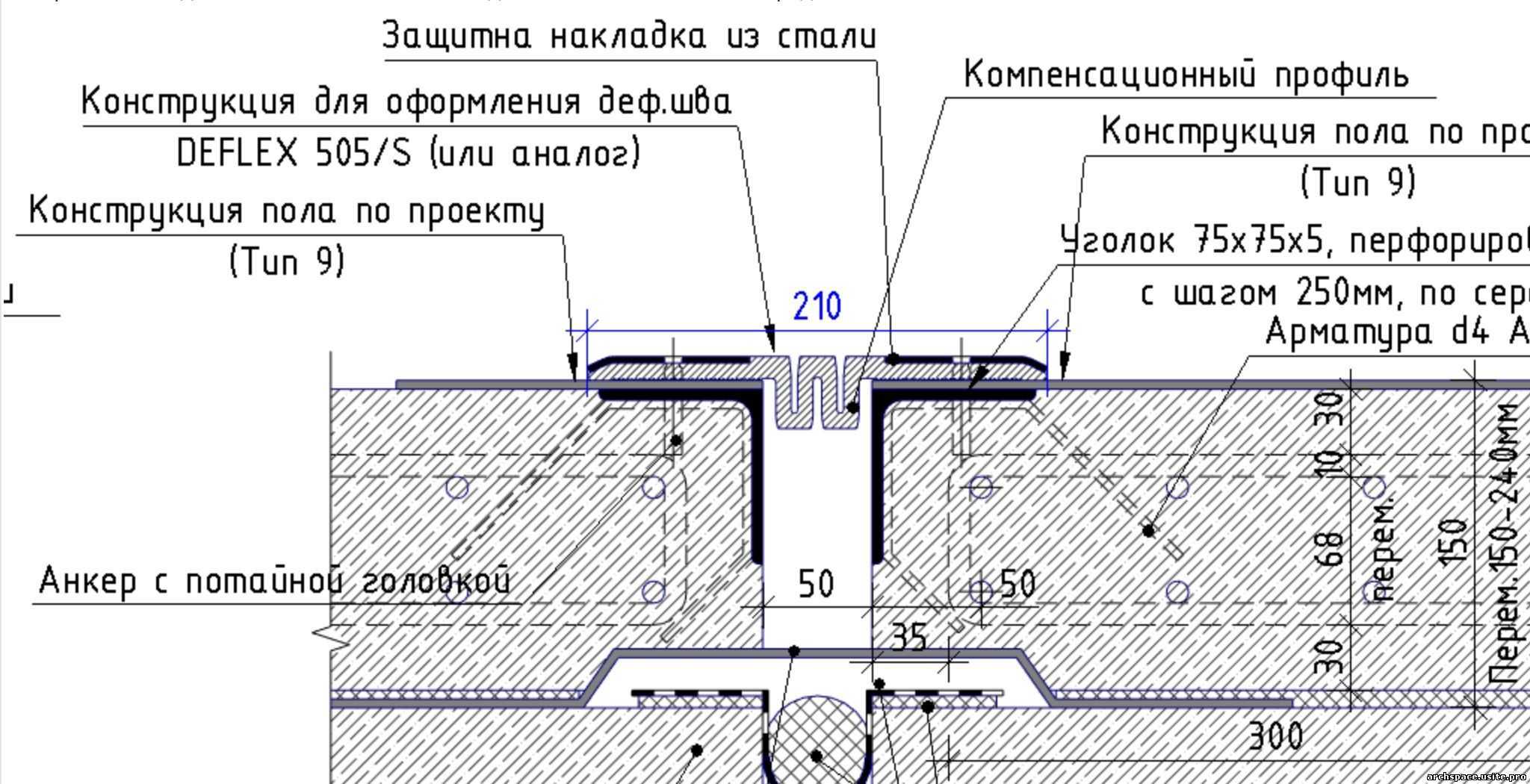

Температурные швы перекрытий

В железобетонных конструкциях зданий размеры перекрытий, как и размеры остальных элементов, могут меняться в зависимости от температурных перепадов. Поэтому при их монтаже необходимо обустройство компенсационных швов.

Материалы для их изготовления, размеры, места и технология укладки заранее указывают в проектной документации на строительство здания.

Иногда такие швы конструктивно делают скользящими. Для обеспечения скольжения в тех местах, где плита перекрытия опирается на несущие конструкции, под нее укладывают два слоя оцинкованного кровельного железа.

Внимание! При заливке раствором элементов теплого пола усадочные швы обустраивают на всю глубину стяжки

Температурные швы в отмостках фундаментов и бетонных дорожках

Все вышеперечисленное относится и к обустройству бетонных дорожек на улице или парковочных мест возле собственного дома. Однако шаг деформационных зазоров можно увеличить до 3÷5 м.

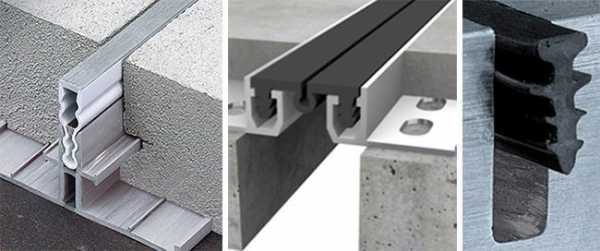

Материалы для обустройства швов

К материалам, предназначенным для обустройства швов (независимо от вида и размеров), предъявляют одинаковые требования. Они должны быть упругими, эластичными, легко сжимаемыми и быстро восстанавливающими форму после сжатия.

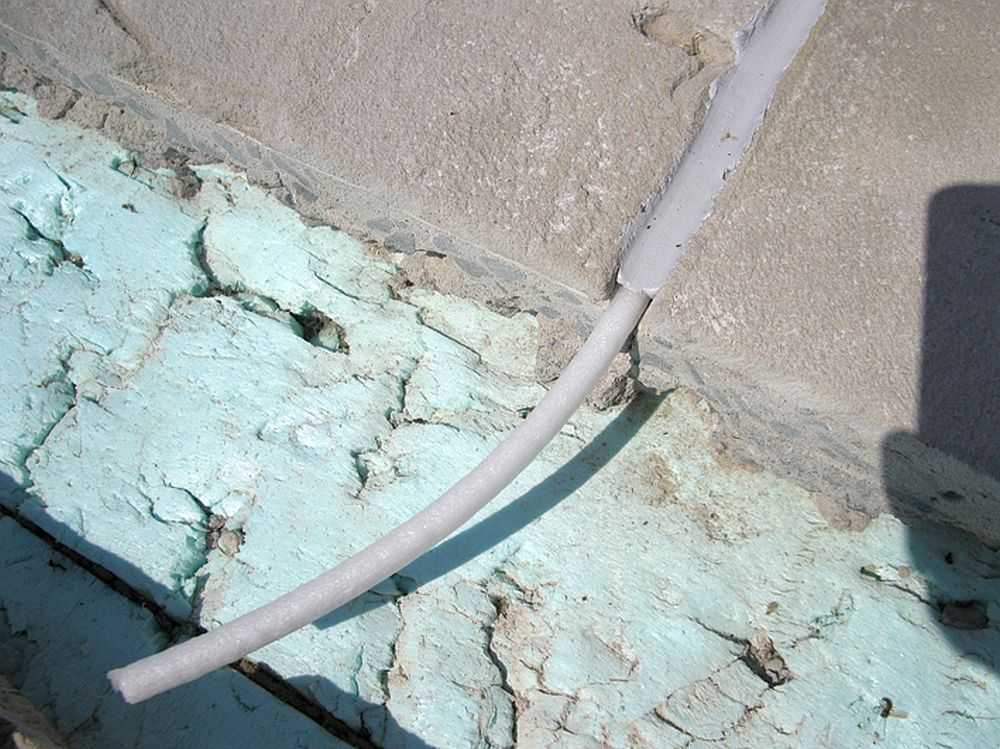

Уплотнительный шнур

Популярным и удобным в применении материалом для заполнения деформационных зазоров является шнур из вспененного полиэтилена. На строительном рынке представлены его две разновидности:

сплошной уплотнительный шнур Ø=6÷80 мм,
в виде трубки Ø=30÷120 мм.

Диаметр шнура должен превышать ширину шва на ¼÷½. Шнур устанавливают в паз в сжатом состоянии и заполняют ⅔÷¾ свободного объема. Например, для заделки пазов шириной 4 мм, нарезанных в стяжке, подойдет шнур Ø=6 мм.

Для заделки швов применяют различные герметики:

полиуретановые;
акриловые;
силиконовые.
