Фундамент глубиной заложения менее 3 м, высокий угв. галтель в фундаменте

Зачем использовать для гидроизоляции рубероид

Существует немало современных и действенных материалов, которые можно применить для гидроизоляции фундамента. Однако практически все проектные решения предусматривают использование именно рулонных материалов, и многих потенциальных застройщиков интересует: почему?

В принципе, ответ на поверхности. Любое проектирование осуществляется с точки зрения экономической целесообразности, а рулонные материалы намного дешевле. Плюс ко всему они монтируются довольно просто, а продлить срок их службы позволяет принцип составления многослойных пирогов, в которых гидроизоляция всегда защищена более прочным слоем.

Укладка по типу фундамента

Чтобы не быть голословными, представим вашему вниманию несколько рациональных способов применения рулонной гидроизоляции. Рассмотрим два основных типа фундамента, которые применяются при строительстве газобетонных домов.

Классическая плита

Классической принято называть плоскую плиту мелкого или поверхностного заложения, которая может иметь или не иметь жёстко связанный цоколь. Если он есть, его формируют поверх плиты по принципу ленточного фундамента или ростверка, если монолитного цоколя нет, он может формироваться из кирпича, мелких бетонных блоков или природных пиленых камней – либо стены дома выкладываются без цоколя, непосредственно по плите.

Схема классической плиты

Выше представлена схема такого фундамента, и вот как расположились материалы в его пироге:

1. монолит плиты;
2. мембрана из высокоплотного полиэтилена, тип «стандарт»;
3. битумный праймер;
4. самоклеящийся Техноэласт — смонтирован на торцах плиты с заходом на горизонтальную поверхность;
5. отсечная гидроизоляция – пропитанный битумом стеклохолст шириной всего 400 мм, удобный для укладки под первый ряд стен дома (итого гидроизоляционный барьер получается двухслойным);
6. экструзионный пенополистирол, утепляющий цокольную часть здания и отмостку;
7. снова полиэтиленовая мембрана, но теперь типа «гео» — отделяет утеплитель отмостки от залитой выше бетонной плиты;
8. материковый грунт.

Как видите, здесь применено несколько видов рулонных материалов, у каждого из которых свой функционал. Использование профильной полиэтиленовой мембраны под подошвой фундаментной плиты, в данном случае позволяет залить её без подготовительного бетонирования. Соответственно, себестоимость такой плиты ниже, чем с подбетонкой, поверх которой нужно ещё и монтировать рубероид.

Укладка мембраны под подошву фундамента

Фундамент с цокольным этажом

Если в строящемся доме нужно предусмотреть цокольный этаж, спроектировать можно только два типа фундамента: ленту с формируемым по грунту полом, и плиту с опирающимися на неё кладочными — а лучше монолитными стенами.

Разница между двумя конструкционными решениями состоит в том, что плита фундамента толще плиты пола, сильнее армирована и воспринимает нагрузки от веса здания на себя. Если стены подвала возводятся монолитно, они при плите исполняют роль рёбер жёсткости, а вся конструкция представляет собой цельную железобетонную чашу.

Плита пола, которая заливается при установке ленточного основания, нагрузок не несёт и вообще жёстко не связана с фундаментом. И в том, и в другом случае подошва фундамента заложена в грунт на 1,25-1,5 м (в зависимости от высоты цокольного этажа). Визуально конструкции очень похожи и гидроизолируются по одному принципу.

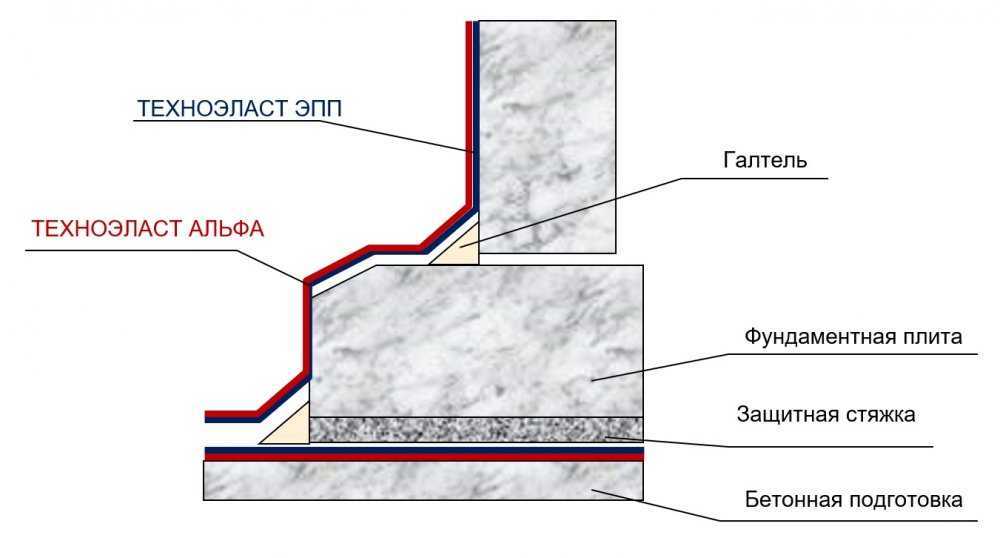

Гидроизоляция фундамента глубокого заложения

Структура фундамента, в контуре которого располагаются цокольные помещения, наглядно показана на схеме, и вот как расположились здесь гидрозащитные слои:

1. тело фундамента;
2. на вертикальной поверхности битумный праймер;
3. битумная мастика, на которую приклеен утеплитель;
4. сам утеплитель — плиты экструзионного полистирола;
5. поверх ЭППС монтируется мембрана типа «гео»;
6. на верхнем обрезе стен цокольного помещения (в месте опирания перекрытия) уложена отсечная гидроизоляция;
7. под подошвой плиты фундамента (или пола) уложена профильная мембрана «стандарт»;
8. на стыке горизонтальных частей фундамента с плитой используется гидроизоляционный набухающий шнур;
9. подушка из песка;
10. щебёночная подготовка;
11. материковый грунт.

Общая технология

Работы по подготовке для осуществления рулонной изоляции имеют определенные этапы. Такие же этапы соблюдаются при выполнении оклеечной фундаментной гидроизоляции.

1. Выравнивание фундаментной поверхности, ликвидация выступов и затирка цементным раствором углублений, раковин – полное исправление изъянов бетонирования.
2. Заполнение герметиков швов деформационного типа.
3. Подготовка поверхности – основание должно быть сухое, мусора, очищение от мусора, ржавчины и покрытие краской для того, чтобы сохранить прекрасную адгезию.
4. Грунтование поверхности, а также ее просыхание.
5. Обработка основания гидроизоляционным обмазочным материалом и полное застывание.

Материалы для гидроизоляции самоклеящегося типа прикрепляют к подготовленной основе, плотно придавливая их и прокатывания по ним валиком. Если изоляция будет проводиться на горизонтальной поверхности, то раскладке следует подбирать таким образом, чтобы появилось наименьшее количество швов. Длина полотен должна обязательно соответствовать фундаментной высоте при вертикальной гидроизоляции. допустимый перехлест полосок составляет 1-1.5 см, а второй слой следует накладывать центром полотен на стык старых, с соблюдением шахматного порядка. Соединения следует обмазать клеем или мастикой на базе полимеров.

Материалы, которые применяют для защиты фундаменты от воды, можно прикреплять наплавным способом. За счет нанесенных на них битумным слоям мастики из требуется обрабатывать посредством высокой температуры. Для этого применяют особую газовую горелку

При процессе работы важно участвовать вдвоем, и этом особенно относится к осуществлению гидроизоляции на вертикальной поверхности. Рулон требуется укладывать рабочей стороной к основанию, и постоянно прогревая, раскатывать и придавливать к фундаментной поверхности

Те материалы для гидроизоляции, которые требуется приклеивать своими руками, должны укладывать таким образом, но лишь после использования клеящего состава

Что касательно того, сколько слоев важно наносить, то это будет зависеть от водного напора – при просачивающейся воде минимум 2 слоя, и 3 слоя минимум при гидростатическом напоре составляет от 0.1 МПа и больше. Гидроизоляция вертикального типа нуждается в дополнительной защите строительных бетонных и кирпичных конструкций или строений из утеплителя

В противном случае оклеечная гидроизоляция фундамента может быть повреждена при осадке оснований здания и при регулярных перемещениях грунтов.

Устройство оклеечной гидроизоляции фундамента таково, что при осуществлении гидроизоляции горизонтальных и вертикальных поверхностей важно придерживаться нахлеста по углам не менее 0.3 метров. При установке дренажной системы трубы изоляция должна быть ниже, чем уровень дренажа так, чтобы вода вытекала по трубам

Если грунтовые воды будут находиться на высоком уровне, тогда дренаж будет проводиться по всей длине фундамента ниже до глубины закладывания. Засыпку проводят крупнофракционным кварцем, который будет легко пропускать жидкость, а еще она оказывается собрана в определенном месте системы дренажа, что способствует уменьшению напоры на покрытия изоляции. Чтобы защищать фундамент от осадков, следует сделать отмостку, которые выполняют гидроизоляционные функции. Предлагаем подробно рассмотреть технологию гидроизоляции посредством рулонного мембранного материала.

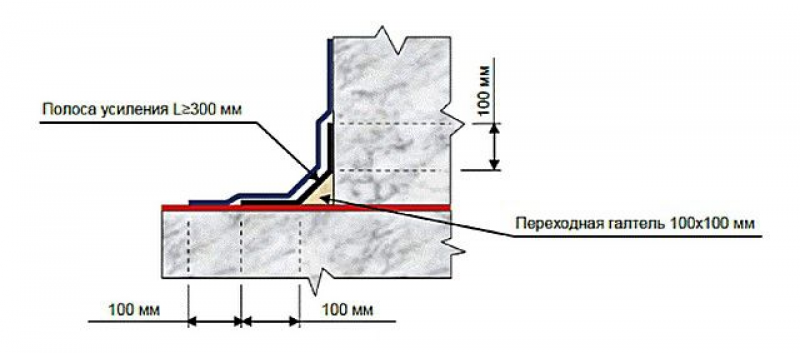

Устройство галтели для гидроизоляции примыкания «пол-стена» —

ЗАДАЧА

В местах примыкания конструкции пол/стена, где две плоскости соединяются под прямым углом, возникают высокие напряжения, вследствие динамических колебаний и температурных деформаций расширения/усадки.

Для компенсации нагрузок в местах примыкания пол/стена и предотвращения последующих дефектов в слоях гидроизоляционных материалов выполняется галтель.

РЕШЕНИЕ

Компенсация напряжений за счет устройства галтели с применением гидроизоляционного ремонтного материала Resmix WDM и эластичной гидроизоляционной ленты Resmix DW.

ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

— Подготовка основания

На стыке стена-пол делается штроба на глубину не менее 20 мм.

Поверхности шва и стыка очищаются от веществ, снижающих прочность сцепления галтели с основанием: грязь, пыль, масла, жир, краска, ржавчина. Отслаивающиеся, разрушенные элементы и цементное молочко удаляются механическим способом, водоструйной или пескоструйной установкой.

Перед устройством галтели, поверхности шва и стыка должны быть матово-влажными, без блеска.

— Устройство галтели

На примыкание стена/пол для заполнения расшитого шва наносится гидроизоляционный материал Resmix WDM, шириной слоя превышающим ширину гидроизоляционной ленты на 2-3 см.

В свежий слой укладывается гидроизоляционная лента и вдавливается гладким шпателем или валиком. При укладке ленты следует избегать растяжений, перекосов и образования воздушных полостей. Стыки ленты укладываются с нахлестом не менее 5 см.

После укладки гидроизоляционной ленты наносится повторный слой гидроизоляции с формированием галтели размером 30х30 мм с радиусом скругления не менее 20 мм.

Последующее нанесение гидроизоляционных покрытий выполняется с заведением на созданную галтель.

Необходимо обеспечить влажностный уход за нанесенной галтелью, для предотвращения быстрого высыхания поверхности и опасности образования трещин в течение 24 часов при нормальных условиях, а при воздействии прямых солнечных лучей и ветра в течение 48 часов. Для защиты поверхности рекомендуется применять специальный пленкообразующий состав – Resmix NB.

Материалы для работы

Чаще всего для выполнения гидроизоляции применяются специальные мастики на основе битума, но они требуют нагрева. Поэтому работать с ними надо на улице, где можно обеспечить условия безопасности. Даже если будет использовать рубероид, то применять надо для его надежной фиксации мастику.

Чтобы выполнить работы по гидроизоляции, необходимо приготовить следующие материалы:

Схема гидроизоляции ФБС рубероидом.

• блоки ФБС, которые специально созданы для сооружения фундаментов;
• бетонная смесь и отдельно сухая цементная смесь для железнения;
• битумная мастика выбранного типа;
• рубероид в рулонах;
• отработанное машинное масло;
• геотекстиль для дренажной гидроизоляции;
• щебень либо гравий.

Инструменты, которые необходимы для работы:

• лопата;
• емкость для нагрева битума;
• сито для просеивания цемента;
• ведро;
• кисти и валики;
• газовая горелка.

Решение есть!

Применение на таких объектах Дегидрола люкс марки 5 «Ремонтная и проникающая гидроизоляция» позволяет эффективно бороться с указанными и многими другими негативными обстоятельствами, обеспечивая в приемлемые сроки стабильного и целостного водонепроницаемого слоя в старых бетонных конструкциях.

Во-первых, в отличие от обычной проникающей гидроизоляции:

• Дегидролу люкс марки 5 необязательно наличие цементного камня в подложке для создания водонепроницаемого слоя;
• Дегидрол люкс марки 5 имеет собственную водонепроницаемость марки W20 и способен формировать водоизолирующий коррозионностойкий слой на конструкциях полностью без участия подложки, самостоятельно блокируя фильтрацию воды, как минимум, «внутри себя».

Материал работает как кольматируемый бетон и проникающая гидроизоляция одновременно. При использовании Дегидрола люкс марки 5 для блокирования фильтрации изнутри подложки не требуется ждать, пока активные добавки проникнут внутрь бетона, встретятся и прореагируют с активными компонентами цементного камня, а после сформируют целостный водоизолирующий слой внутри бетона.

Кольматация начинается сразу после нанесения Дегидрола люкс марки 5: вначале она протекает внутри слоя материала, а затем, когда фильтрация заблокирована слоем материала, активные добавки масштабнее проникают в бетонную подложку и без помех приступают к кольматации уже внутри бетонной подложки, как при работе обычной проникающей гидроизоляции в «тепличных» условиях. Только в случае применения Дегидрола люкс марки 5:

• активные добавки не теряются так впустую из-за вымывания при сильной фильтрации изнутри подложки, как в случае применения обычной проникающей гидроизоляции;
• на этапе кольматации бетона проникновению активных добавок внутрь бетона не препятствует противоток фильтрующейся воды;
• обработанная поверхность становится сухой быстрее.

Во-вторых, Дегидрол люкс марки 5, блокируя фильтрацию воды, как минимум, «внутри себя», при возникновении новых очагов фильтрации при эксплуатации объекта эффективнее борется с выходом влаги наружу, надежнее сохраняя поверхность сухой. А впоследствии, быстрее и надежнее обеспечивает кольматацию новых очагов фильтрации внутри бетона.

В-третьих, в сочетании с Бетоноправом марки 5 материал обеспечивает ускоренную кольматацию и останавливает течи на участках, где из-за сильного водопритока или низкой температуры обычная проникающая гидроизоляция не срабатывает. Более того, этот способ гидроизоляции оказался настолько эффективен, что позволяет устранять фильтрацию и течи не только из старого бетона, но и из старой кирпичной кладки, где содержание цементного камня еще меньше, а его плотность ниже, наряду с общей увеличенной проницаемостью кирпичной кладки для воды в сравнении с бетоном.

Это преимущество Дегидрола люкс марки 5 успешно использовано для гидроизоляции на различных объектах, в частности устранена фильтрация воды из болотистого грунта сквозь старый бетон и кирпичную кладку в стенах и полу насосной станции.

Гидроизоляция фундамента СТАНДАРТ

· ИЗВЕСТНОСТЬ ТЕХНОЛОГИИ
· ВЫСОКАЯ СКОРОСТЬ ВОЗВЕДЕНИЯ СИСТЕМЫ
· ЭФФЕКТИВНАЯ ЗАЩИТА ГИДРОИЗОЛЯЦИИ
· ЛЕГКОСТЬ МОНТАЖА

Строительная система Гидроизоляции фундамента СТАНДАРТ

ФУНДАМЕНТ СТАНДАРТ это самая простая и самая распространенная система гидроизоляции фундаментов зданий. Она отличается долговечностью и простотой монтажа, который выполняется достаточно быстро и просто. Надежность гидроизоляции в данной системе обеспечивается за счет применения профилированной мембраны PLANTER

Область применения системы ФУНДАМЕНТ СТАНДАРТ

Данная система применяется, как для монолитных фундаментов, так для сборных – из железобетонных плит. Главная область применения это здания, подвал или цокольный этаж которых предназначены только для прокладки коммуникаций, а не для эксплуатации. Уровень грунтовых вод должен быть низким – только при этом условии данная система будет максимально эффективной.

Монтаж системы ФУНДАМЕНТ СТАНДАРТ

Система гидроизоляции ФУНДАМЕНТ СТАНДАРТ это максимальная простота и высокая скорость монтажа. В тоже время применение данной системы гарантирует надежную и долговечную защиту фундамента от влаги, а значит, он прослужит гораздо дольше.

Подготовка основания

Чтобы гидроизоляция фундамента была эффективной и долговечной очень важно правильно подготовить основание. Подготовленным считается основание, которое сначала очищают от грязи, а потом на нем заделывают все трещины или места соединения железобетонных плит цементным раствором

После того, как все дефекты устранены на поверхность фундамента в качестве грунтовки следует нанести битумный праймер. Он улучшит состояние основания, обеспылит его, сделает адгезию поверхности фундамента с гидроизоляционным материалом наилучшей. Обязательно дождитесь полного высыхания грунтовочного слоя.

Нанесение гидроизоляционного слоя

В данной системе для гидроизоляции применяется битумная мастика битумная мастика. Лучшим вариантом будет выбрать ту мастику, которая наносится холодным способом. Для нанесения мастики воспользуйтесь любым удобным инструментом – кистью, макловицей. Как вариант, вместо мастики можно использовать наплавляемый гидроизоляционный рулонный материал, но в этом случае подготовка основания, помимо его грунтования, будет заключаться в дополнительном его выравнивании (оштукатуривании).

Дополнительные работы

Поверх гидроизоляции закрепляется мембрана PLANTER. Она надежно защитит от гидроизоляцию от нагрузок и от повреждений. Профилированную мембрану следует крепить так, чтобы не нарушить целостность гидроизоляции. Для этого лучше всего использовать специальные клеевые смеси. Шипы мембраны должны быть обращены к стене.

Окончание работ

После закрепления профилированной мембраны фундамент можно засыпать грунтом, он надежно и надолго защищен от влаги.

Благодаря тому, что данная система гидроизоляции фундамента выполняется достаточно быстро и весьма просто, Вы получаете возможность существенно сократить свои расходы на защиту фундамента, и при этом не потерять в качестве и надежности.

ЧТО ТАКОЕ ГАЛТЕЛЬ И ЗАЧЕМ ОНА НУЖНА ~ ПРОФЕССИОНАЛЬНАЯ ПРОМЫШЛЕННАЯ ГИДРОИЗОЛЯЦИЯ

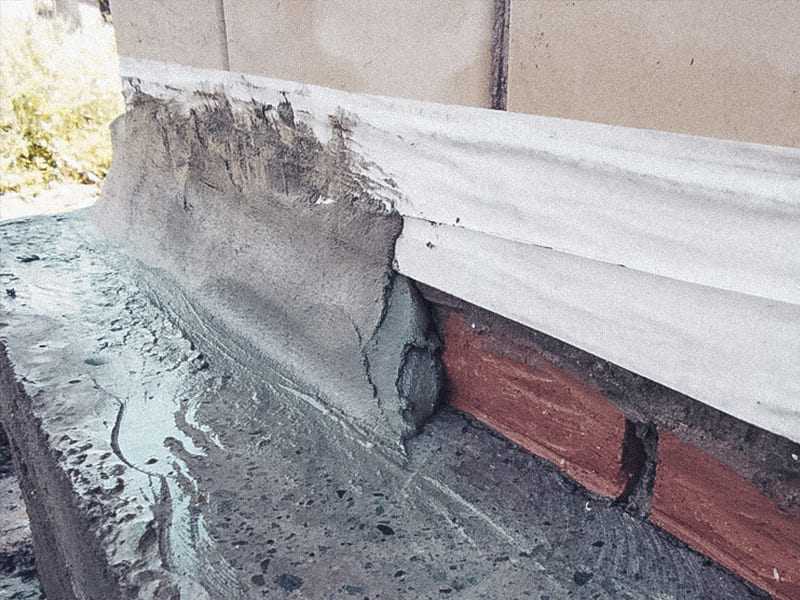

Галтель (выкружка)—  это сглаженный внутренний угол конструкции. Чаще всего его выполняют только после того как отлита сама конструкция. Под гидроизоляцию лучше всего выполнить именно выкружку, поскольку именно она снимает напряжения с гидроизоляции равномерно по всей площади. Размер галтели может варьироваться от 20-100мм

фото с сайта kttron.ru

ЗАЧЕМ НУЖНА ГАЛТЕЛЬ ПОД ГИДРОИЗОЛЯЦИЕЙ

Дело в том, что внутренние и наружные углы бетонных конструкций являются «тонким» местом любой гидроизоляции. Как обмазочной, так и напыляемой с наплавляемой. Рассмотрим случай выполнения гидроизоляции обмазочными материалами. Если внутренний угол прямой без галтели, то обработать его без непрокрасов за один проход практически не возможно. А если на нем есть выкружка, то слой гидроизоляционного материала ляжет по ней равномерно по всей ширине и протяженности. Вдобавок ко всему, галтель снимает с гидроизоляционного материала внутренние напряжения, возникающие в процессе набора материалом прочности.

С рулонными наплавляемыми и приклеиваемыми материалами все еще критичнее, поскольку рулонку на прямой угол практически невозможно наплавить без образования пузырей. Которые в процессе эксплуатации могут порваться и привести к протечкам именно в местах примыкания конструкций. Поэтому всегда все наружные углы сошлифовываются до катетов 30-50мм, а на внутренних углах выполняется галтель или выкружка.

КАК ПРАВИЛЬНО ВЫПОЛНИТЬ ВЫКРУЖКУ.

Галтель или выкружку лучше всего делать в комплексе с чеканкой шва. Это означает, что если вы планируете выполнить галтель под гидроизоляцию на холодном или рабочем шве бетонирования, то лучше сначала в этом шве выполнить штробу размерами 20х20мм или 30Х30мм, а уж после этого делать галтель. Это даст вам дополнительную защиту шва от протекания (пассивная степень защиты от протечек)

Лучше всего после нанесения основгного слоя выкружки пройтись по не увлажненной кистью или смоченной перчаткой- загладить все неровности и особенно важно сгладить зону контакта ремонтника и материнского бетона. Галтель лучше всего выполнять из ремонтных полимерцементных составов таких как:

ЛАХТА быстрый ремонт

ЛАХТА ремонтный состав базовый

ЛАХТА шовная гидроизоляция

MasterEmaco N 5200

В случае, когда к галтели не предъявляется высоких требований по прочности и адгезии, ее можно выполнить из обычного цементно-песчанного раствора марки М200.

МЕТОД ПРИЕМКИ ГАЛТЕЛИ.

Галтель, выполняющая роль гидроизоляционной чеканки рабочего шва должна быть сплошной и без видимых трещин по всей протяженности. Бухчение не допускается.

Галтель, выполняющая только роль сглаживателя угла, проверяется только на геометрическое соответствие проекту.

Интересный факт: самой «четкой» выкружкой считается та, при которой бутылка из под пива, опущенная с высоты 200мм не издаст звук удара об основание.

ЧТО БУДЕТ ЕСЛИ НЕ СДЕЛАТЬ ГАЛТЕЛЬ

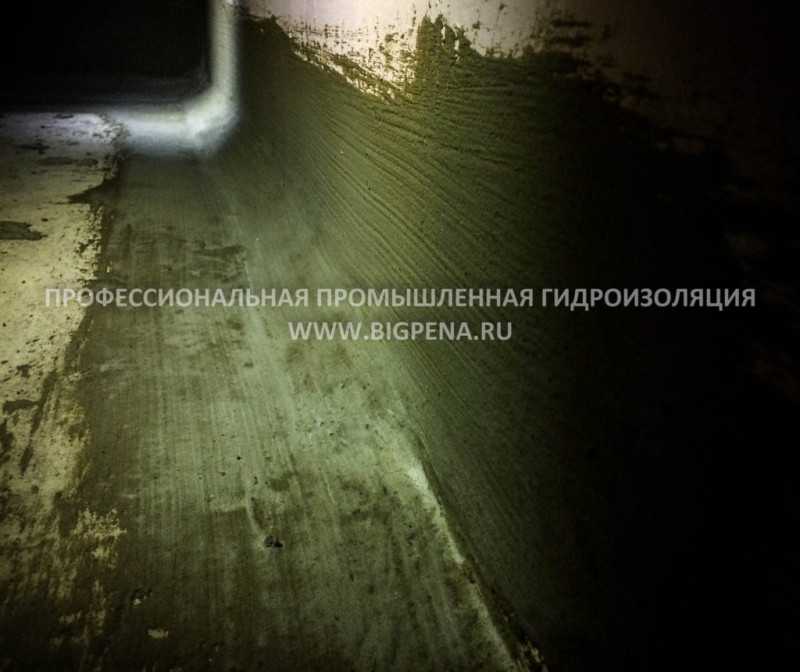

Вот прекрасный пример выполнения работ по нанесению материала ЛАХТА эластичная гидроизоляция без галтели и с галтелью. Как видно на фото, на участках обработанной поверхности без устройства галтели, вся гидроизоляция потрескалась именно в самом углу. А вот на участках с галтелью, все прекрасно!

РЕЗЮМЕ:

— Галтель делать необходимо под все гидроизоляционные покрытия.

— Галтель лучше выполнять в виде выкружки.

— Галтель нужна для снятия напряжений с гидроизоляционного ковра и удобства нанесения гидроизоляции.

СТОИМОСТЬ УСТРОЙСТВА ГАЛТЕЛИ

Цена за работу по устройству галтели без штробления 100руб/м.п.

Цена за работу по устройству галтели со штроблением 300руб/м.п.

УСТРОЙСТВО ГАЛТЕЛИ

В САНКТ-ПЕТЕРБУРГЕ

+7(921) 655-55-83  info@bigpena ru

Подготавливаем основание для гидроизоляции

Прежде чем приступить к гидроизоляции в ванной комнате, необходимо сначала произвести замену всех труб, канализации и других работ, которые могут оставить грязь. Помещение необходимо полностью освободить, оно должно оставаться совершенно пустым, чтобы ничего не мешало вам производить гидроизоляцию.

Стены предварительно очищаем от старого покрытия, так же нужно удалить верхний слой бетонного основания, после этого поверхность необходимо прогрунтовать, и сделать это особо тщательно.

Теперь приступаем к устранению трещин и дырочек, которые имеются в полу и стенах. Делаем это после того, как грунтовка высохнет. Для этих целей вы можете использовать, как специальный состав, так и самый обычный раствор цемента. Так же советуем на место где находится трещина класть армирующую сетку, и только с верху ее замазывать.

Далее если вы решили делать рулонную гидроизоляцию, то вам необходимо будет еще подготовить стены и пол, а именно выровнять их.

Вертикальная гидрозащита

Вертикальная гидроизоляция фундаментных блоков из ФБС от негативных воздействий внешней среды проводится только после того, как выполнены расчеты, а вот материалы могут использоваться различные. Обычно выполняется гидрозащита из обмазочных материалов, т. е. ленточный либо сплошной блочный фундамент покрывается расплавленной битумной смолой. Для этого применяется простая смесь:

Схема вертикальной гидроизоляции ФБС.

• 30% отработанного машинного масла;
• 70% строительного битума.

Ингредиенты добавляются в специальную емкость, после чего разогреваются до того момента, как они станут жидкими. На поверхность блоков полученная смесь наносится только в горячем состоянии, пока она жидкая. Требуется 2 слоя, каждый из которых будет подсыхать примерно 10-15 минут.

Толщина каждого такого слоя будет составлять 5 см – это оптимальное значение. Для обеспечения длительного срока службы рекомендуется применять битумно-полимерные мастики, которые обладают лучшими характеристиками, хотя стоимость их и выше. Они поставляются в уже готовом виде, нет необходимости смешивать ингредиенты, смесь просто нагревается до необходимой температуры.

Дополнительно для фундаментных блоков можно использовать оклеечную изоляцию, например рубероид. Предварительно поверхность следует обработать мастикой либо битумным праймом. После этого рубероид надо нагреть при помощи газовой горелки, на основание фундамента уложить полосами с нахлестом, чтобы обеспечить максимальное качество защиты. Для стеновых блоков, которые применяются для укладки фундамента, применяется такой же метод. Сам материал необходимо плотно прижимать.

Гидроизоляция для фундамента из блоков ФБС не отличается большой сложностью, обычно для этого используются простые материалы, например битумные мастики. Они легко наносятся на поверхность. Перед тем как начать работы, надо провести расчеты, которые заключаются в определении уровня грунтовых вод и необходимого комплекса работ.

Итоги

Прекрасную защиты конструкций строительного типа и строений от агрессивного воздействия природной среды представляет компания из РФ Технониколь. Такой материал может выдерживать даже воздействие микроскопических организмов, а еще имеет прекрасную сопротивляемость к разным нагрузкам механического типа. Такие материалы для тепловой изоляции защищают конструкцию от большого количества химически активных составов, напора вод под землей, атмосферных осадков, обладают прекрасной механической прочностью, нужной для движения грунта, который может разрушать целостностью покрытия гидроизоляции. На видео, которое представлено ниже, показано устройство гидроизоляции.
