Расположение и обустройство деформационных швов и компенсаторов

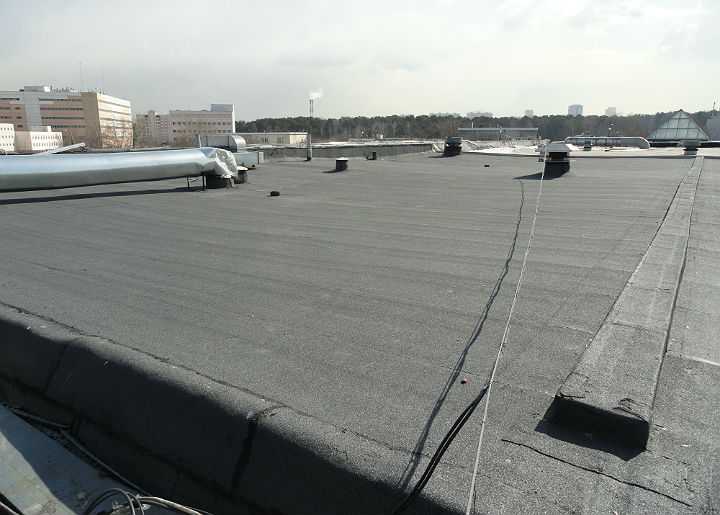

Перепады температур являются серьезным испытанием для кровли. Если не предпринять мер к тому, чтобы взаимные перемещения элементов основания кровли и их температурные деформации не влияли на кровлю, разрывы кровельного ковра и протечки неизбежны. В этом случае мало поможет даже применение самых современных и самых надежных материалов.

Деформационные швы и компенсаторы призваны уменьшить нагрузки на кровельный ковер в местах наибольших деформаций. Идея установки деформационного шва состоит в том, чтобы сделать деформации в узле нормальными для данного типа кровельного материала. Излишне говорить, что деформационные швы следует изготавливать из эластичных полимерных и битумно-полимерных материалов, с учетом режима эксплуатации кровли.

Деформационные швы следует обязательно предусматривать в конструкции кровли в следующих случаях:

над деформационным швом здания;

если длина здания или ширина более 60 м;

в местах стыка кровельных оснований с разными коэффициентами линейного расширения (например, когда бетонные плиты примыкают к основанию из оцинкованного профлиста);

в местах изменения направления укладки элементов каркаса здания, прогонов, балок и элементов основания кровли;

в местах, где резко изменяется температура внутри помещения, которое защищает кровля.

Следует помнить, что деформационный шов должен в первую очередь предохранить кровельный ковер от разрыва, поэтому не стоит направлять поток воды через его конструкцию. Желательно, чтобы конструкция деформационного шва предусматривала возможность безопасной деформации «в объеме».

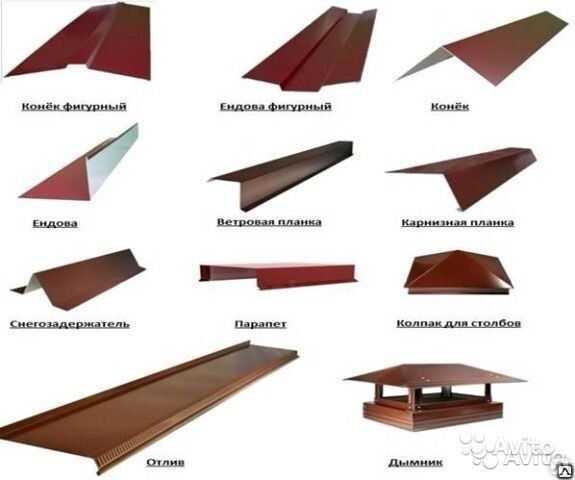

3.2 Профилированные листы

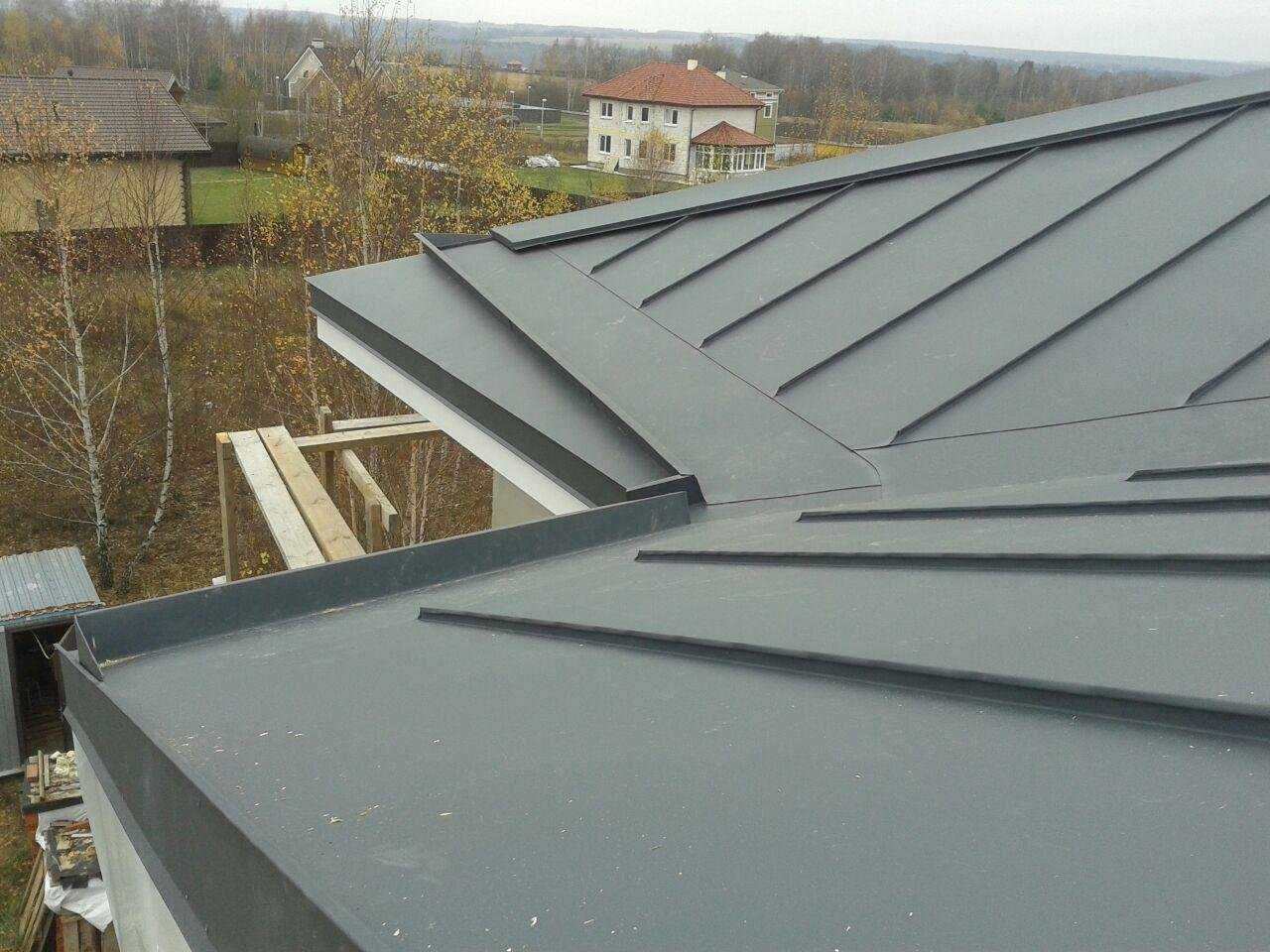

Особое место среди листовых кровельных материалов занимают профилированные листы, получаемые из различных материалов. Простейший вариант – волнистые листы из оцинкованной стали и листового алюминия. Профиль (волна) на таких материалах, кроме придания им жесткости, упрощает стыковку листов (укладка внахлест) и создает дополнительный декоративный эффект. Укладка профилированных листов производится по брусчатой обрешетке непосредственно или по слою пергамина (рубероида) с помощью специальных гвоздей. Возможна настилка профильных листов по старой рулонной и др. типам кровель. Одним из первых профилированных листовых материалов были асбестоцементные листы. Следом за асбестоцементными листами появились волнистые листы из оцинкованной стали, алюминия, пластмассовые листы (например, стеклопластиковые, ПВХ, поликарбонат и т.п.), битумно-картонные гофрированные листы – ондулин и его аналоги.

В последние годы появился новый вид листовых материалов со сложным профилем – металлочерепица.

Источник

Применение различных видов швов при строительстве

При колебаниях температур, конструкции, изготовленные из железобетона подвержены деформации – могут менять свою форму, размеры и плотность. При усадке бетона, конструкция со временем укорачивается и проседает. Поскольку проседание происходит неравномерно, то при снижении высоты одной части конструкции, другие начинают смещаться, тем самым разрушая друг друга или образовывают трещины и углубления.

В наше время каждая железобетонная конструкция является целостной неделимой системой, которая сильно подвержена к изменениям в окружающей среде. Так, например, при осадке грунта, резких колебаниях температуры, осадочных деформациях между частями конструкции возникает обоюдное дополнительное давление. Постоянные смены давления приводят к образованию на поверхности конструкции различных деффектов – надколов, трещин, вмятин. Для избежания образования дефектов здания, сторителями применяются несколько видов разрезов, которые призваны упрочнить здание и защитить его от различных разрушающих факторов.

Для того чтобы определить необходимое расстояние между швами на поверхности сооружения, во внимание принимаются уровенбь гиюкости материала колонн и соединений. Единственным случаем, когда нет необходимости устанавливать температурные швы – наличие катучих опор.Также расстояние между швами часто зависит от разницы между наибольшей и наименьшей температурой окружающей среды

Чем ниже температура, тем дальше друг от друга должны располагаться углубления. Температурно-усадочные швы пронизывают строение от кровли до основания фундамента. В то время как осадочные изолируют разные части здания.Усадочный шов иногда образовывается путем установки нескольких пар колонн.Температурно-усадочный шов обычно образуется путем устройства парных колонн на общем фундаменте. Осадочные швы тоже проектируются путем установки нескольких пар опор, которые находятся напротив друг друга. В этом случае, каждая из опорных колонн должна быть оборудована собственным фундаментом и крепежом.

Конструкция каждого шва призвана быть четко структурированной, надежно фиксировать элементы строения, быть надежно герметизированной от сточных вод. Шов должен быть устойчив к перепадам температур, наличию осадков, противостоять деформации от износа, ударов, механических воздействий.

Деформационные швы утепляются при помощи минеральной ваты или пенополиэтилена. Это вызвано необходимостью защиты помещения от холодных температур, проникновения грязи с улицы, и обеспечивается дополнительная звукоизоляция. Используются и другие виды утеплителей. Изнутри помещения, каждый шов герметизируются эластичными материалами, а со стороны улицы – герметиками способными защитить от атмосферных осадков или нащельниками. Облицовочный материал не перекрывают деформационный шов. При внутренней отделке помещения шов прикрываетя декорирующими элементами по усмотрению строителя.

Назначение деформационных швов

Необходимость обустройства деформационных швов обуславливается потребностью создания оптимальных условий для безопасного вертикального/горизонтального смещения смежных частей зданий под воздействием различных нагрузок: температурных, статических и динамических. При этом гарантируется исключение какого-либо повреждения ограждающих конструкций (в т. ч. нетронутыми остаются их прочность, водонепроницаемость и термическое сопротивление).

Деформационные швы различают:

Металлический оцинкованный компенсатор для деформационных швов может устанавливаться на фасадах, полах и плоских кровлях самых разных объектов. К числу последних относятся здания жилого и административного назначения, коммерческие, производственные и т. д.

Конструкция оцинкованного компенсатора

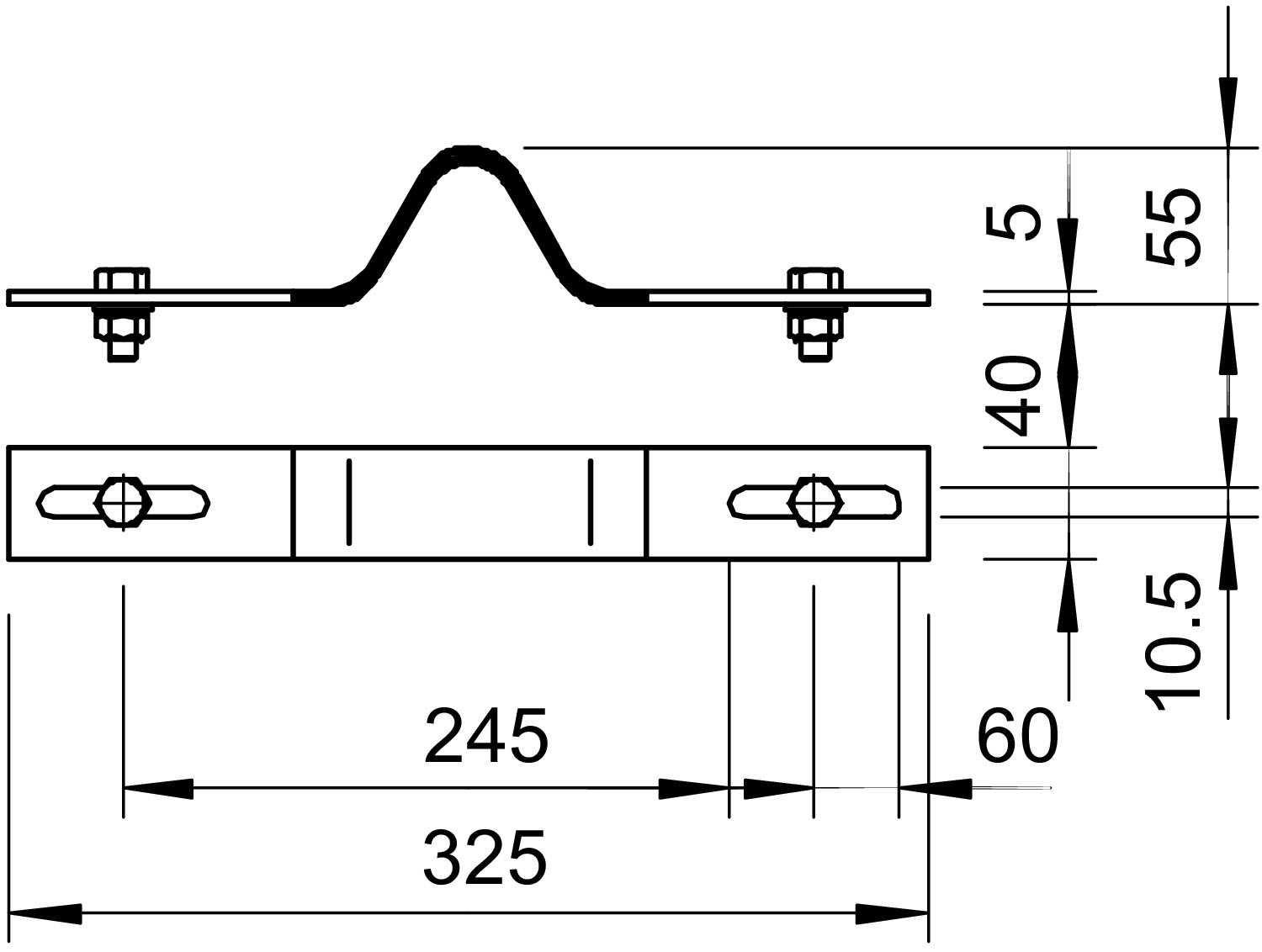

Компенсаторы из оцинкованной стали для деформационных швов обладают преимущественно V-, Λ- и W-образной формой профиля. В условиях плоских кровель также допускается применение полуцилиндрических решений. Крепление элементов выполняется, как правило, с помощью дюбелей.

Быстро и удобно заказать по разумной стоимости компенсатор на металлическое барьерное ограждение любого нужного профиля предлагает компания «МеталАрт». У нас вы найдете широкий выбор типовых изделий, а также продукцию на заказ с оперативными сроками выполнения поставок.

По всем вопросам набирайте контактный номер или оставляйте заявку на обратный звонок.

Источник

Нормативные требования к деформационным швам в бетонных полах

Технические параметры деформационных швов прописаны в действующем СНиПе 2.03.03-88.

Деформационные швы обязательны во всех помещениях, в которых возможно изменение температур от плюсовых к минусовым значениям. Швы должны располагаться на одной линии с осями колонн, со швами железобетонных плит перекрытия и специальными деформационными швами в слое основания (если таковые имеются). Деформационные швы должны заделываться пластичными полимерными материалами, ширина зависит от максимальных расчетных линейных колебаний бетонного покрытия.
Деформационные швы могут устанавливаться во время заливки пола бетоном или пропиливаться на застывшем основании. Конкретный метод зависит от размеров и назначения бетонного пола. Пропил делается специальными агрегатами с алмазными дисками, работы можно выполнять через 48 часов после заливки, глубина прорезания — не менее 30% толщины бетонного слоя. Технологически допускается во время заливки на месте расположения шва устанавливать рейки, намазанные антиадгезионными составами. После застывания бетона рейки удаляются, а образовавшиеся канавки заделываются герметиками.
Деформационные швы должны располагаться на расстоянии 8–12 метров, если пол на прочной железобетонной плите. В остальных случаях расстояние между швами проектируется индивидуально с учетом характеристик основания, толщины бетона и условий эксплуатации пола. Линии швов должны быть взаимно перпендикулярными.
Деформационные швы бетонных полов должны располагаться на одной линии с такими же элементами на зданиях. Если полы имеют уклоны для отвода воды, то их следует делать на линии водораздела.

Как сделать деформационный шов

Расположение швов должно соответствовать проектной документации на строительство объекта, бетон между картами заливки не должен соприкасаться. Холодные швы со временем увеличиваются по ширине, в связи с этим заполнение герметиком должно делаться не ранее, чем через 5–6 месяцев после заливки. Все остальные типы швов могут заделываться сразу после прорезания или укладки специальных доборных элементов.

Устройство деформационных швов

Пошаговая инструкция по монтажу водонепроницаемого деформационного шва с металлическим профилем

Шаг 1. Подготовка поверхности. Нанесите на пол метки, по которым будет монтироваться шов. При помощи длинного правила или отбивочной веревки с синькой нанесите продольные линии. Специальной машиной нарежьте линии внутри сделанных меток. Расстояние между нарезками- примерно 2–3 см, чем оно меньше, тем легче потом будет вырубать канавки.

Нанесение меток

Нарезка штроб

Процесс нарезки швов

Шаг 2. Перфоратором прорубите канавки, следите, чтобы края были ровными.

Вырубка с помощью перфоратора

Шаг 3. Круглошлифовальной машинкой выровняйте дно канавки. При помощи лазерного нивелира проверьте глубину. Проверку следует делать в нескольких местах, чем чаще, тем точнее будут результаты.

Чистовая обработка установочной поверхности

Контроль уровня с помощью лазерного нивелира

Шаг 4. Залейте дно канавки небольшим слоем упрочненного полимербетона. Дождитесь его полного схватывания и еще раз выровняйте поверхность.

Финишная обработка поверхности после полного схватывания упрочненного полимербетона

Шаг 5. Установите профили в проектное положение. Перед этим необходимо вставить специальные болты в профили, надеть соединительные элементы и зафиксировать их гайками. Таким образом, два профиля соединяются в единую конструкцию, расстояние между ними может изменяться в зависимости от технического задания для деформационного шва

Обращайте внимание, чтобы нижняя плоскость профилей лежала ровно без перекосов в ту или иную сторону. Профиль должен входить в канавку без усилий

Установка профилей в проектное положение (болты М6 вставлены и зафиксированы гайками)

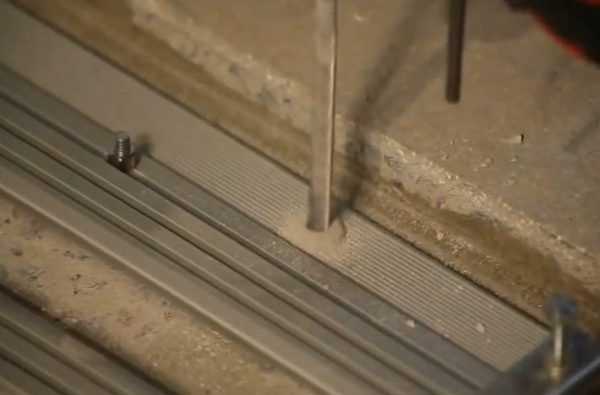

Шаг 6. Закрепите алюминиевый профиль дюбелями. На широких горизонтальных плоскостях высверлите отверстия соответствующего диаметра по размерам пластиковых элементов дюбелей.

Сверление отверстий под дюбели

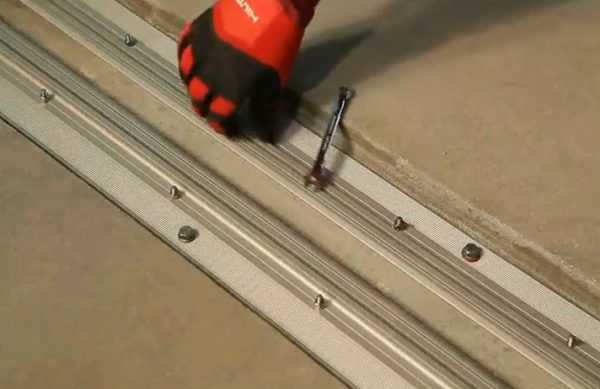

Электрической дрелью закрутите до упора металлические элементы дюбелей. Проверьте надежность фиксации. Расстояние между дюбелями — 40–50 сантиметров.

Закрепление алюминиевых профилей деформационного шва дюбелями

Шаг 7. Демонтируйте установочный комплект. Для этого нужно открутить гайки и снять металлическую стяжку. Она фиксируется при помощи втулок с внутренней резьбой. После выкручивания болтики располагаются ниже верхней плоскости деформационных профилей, срезать их нет необходимости. К этим болтикам в дальнейшем фиксируется декоративная вставка. Открутите гайки временной фиксации болтов на профилях.

Демонтаж установочного комплекта

Демонтаж гаек временной фиксации болтов М6

Шаг 8. Приступайте к укладке эластичной сменной вставки. Раскатайте рулон вдоль профиля, начинайте укладку с торца

Положите вставку на профили и осторожно вдавливайте ее в посадочные выступы до упора. Следите, чтобы вставка правильно ложилась, не допускайте перекосов и пропусков

Если элемент уложен правильно, то поверхность будет идеально ровной. Лишний кусок вставки отрежьте при помощи монтажного ножа.

Укладка эластичной сменной вставки

Шаг 9. Установите декоративные накладки. Они могут быть алюминиевыми или из легированной нержавеющей стали. Второй вариант применяется для особо нагруженных полов, отличается увеличенными показателями износостойкости и физической прочности. Накладки имеют специальные технологические отверстия, в них входят торцы монтажных болтиков. Прикрутите элементы гайками. Отверстия вставок позволяют выполнять точную регулировку положения, за счет этого исключаются зазоры между двумя смежными элементами. Верхняя лицевая поверхность вставок защищена от механических повреждений самоклеящейся полиэтиленовой пленкой, снимите ее.

Установка декоративных накладок из нержавеющей стали

Снимается защитная пленка

Стык профиля с направляющим стержнем

Шаг 10. Установите на профиль защитный кожух. Он защищает конструкцию от загрязнения бетоном во время заливки пола. После застывания покрытия защитный кожух удаляется.

Установка защитного кожуха перед заливной финишного слоя бетона

Шов полностью готов, можно начинать заливку пола бетоном.

Исходя из назначения, деформационные швы разделяются на:

температурные;
усадочные;
осадочные;
сейсмические.

В некоторых строениях, из-за особенностей их расположения применяются комбинации методов, служащие для защиты сразу от нескольких причин деформации. Это может быть вызвано, когда местность на которой возводиться строительство имеет почву, склонную к проседанию. Также рекомендуется делать несколько видов швов при возведении протяженных высоких домов, с множеством различных конструкций и элементов.

Температурные швы

Эти методы строительства служат защитой от перемены и колебаний температуры. Даже в городах, расположенных в зонах с умеренным климатом при переходе от высокой летней температуры до низкой зимней, на домах часто возникают трещины различных размеров и глубины. Впоследствии они приводят к деформации не только коробки сооружения, но и основания. Во избежание этих проблем, здание делится швами, на расстоянии которое определяется исходя из материала из которого возведено сооружение

Также во внимание принимается максимальная низкая температура, характерная для этой местности

Усадочные швы

Применяются реже других, в основном при создании монолитно-бетонного каркаса. Дело в том, что бетон при затвердевании часто покрывается трещинами, которые впоследствии разрастаются и создают полости. При наличии большого количества трещин фундамента, конструкция здания может не выдержать и рухнуть.Шов применяется только до момента полного затвердевания фундамента. Смысл его применения в том, что он разрастается до того момента пока весь бетон не станет твердым. Таким образом, бетонный фундамент полностью усаживается, не покрываясь при этом трещинами.

Чтобы шов получился полностью герметичным и не пропускал влагу, применяют особые герметики и гидрошпонки.

Осадочные деформационные швы

Такие конструкции применяются при строительстве и проектировании сооружений разной этажности. Так, например, при строительстве дома, в котором с одной стороны будет два этажа, а с другой три. В таком случае, та часть постройки где три этажа, оказывает на почву гораздо большее давление, чем та где всего два. Из-за неравномерного давления, почва может проседать, тем самым вызывая сильное давление на фундамент и стены.

Укрепление разделяет не только стены, но и фундамент, тем самым защищая дом от разрушения. Имеет вертикальную форму и располагается от крыши до основания сооружения. Создает фиксацию авсех частей сооружения, защищает дом от разрушений, деформаций разной степени тяжести.

По завершении работ, необходимо герметизировать само углубление и его края для полной защиты строения от влаги и пыли. Для этого применяются обычные герметики, которые можно найти в строительных магазинах. Работа с материалами осуществляется по общим правилам и рекомендациям. Важным условием обустройства шва является его полная заполненность материалом так, чтобы внутри не осталось пустот.На поверхности стен они изготавливаются из шпунта, с толщиной примерно половину кирпича, в нижней части шов делается без шунта.

Такой вид швов обязательно обустраивается в местах соприкосновения различных участков здания, в таких случаях:

если части строения размещаются на почве различной сыпучести;
в том случае, когда к существующему строению пристраиваются другие, даже если они изготовлены из идентичных материалов;
при существенной разнице в высоте отдельных частей строения, которая превышает 10 метров;
в любых других случаях, когда есть основания ожидать неравномерной просадки фундамента.

Сейсмические швы

Такие конструкции еще называют антисейсмическими. Создавать такого рода укрепления нужно в районах с повышенной сейсмической природой – наличие землетрясений, цунами, оползней, извержений вулканов. Чтобы здание не постарадало от непогоды, принято строить такие укрепления. Конструкция призвана защитить дом от разрушений во время земельных толчков.Сейсмические швы проектируются по собственной схеме. Смысл проектировки – создание внутри здания отдельных не сообщающихся сосудов, которые по периметру будут разделены деформационными швами. Часто внутри здания деформационные швы располагаются в форме куба с равными гранями. Грани куба уплотняются при помощи двойной кирпичной кладки. Конструкция рассчитана на то, что в момент сейсмической активности, швы удержат конструкцию не дав обрушиться стенам.

Практические советы работы с машиной для нарезки швов

Если нарезка выполняется в помещениях без доступа трубопроводов с водой, то ее следует обязательно заливать в специальный пластиковый бак. Сухая резка быстро выводит из строя алмазный диск.
Перед запуском машины поднимите диск в крайнее верхнее положение и зафиксируйте его в таком состоянии. Приподнимание осуществляется специальной поворотной ручкой, для фиксации есть стопор.
Линии разрезания должны быть четкими и не бояться смыва водой. Дело в том, что во время работы диск разбрасывает воду вперед, линия становится малозаметной. Если на агрегате есть указатель направления движения, всегда им пользуйтесь.
На незаведенном двигателе опустите рабочий диск до касания с поверхностью пола, установите на указателе глубины нулевую отметку. Опять приподнимите диск и только после этого можно запускать двигатель. Он может быть как бензиновым, так и электрическим. Включите подачу воды и медленно опускайте диск на нужную глубину. Обороты должны быть немного выше средних.
Если бетонный пол шлифованный, то метку для резки рекомендуется делать при помощи малярного скотча. Во время резания ведите агрегат медленно, регулируйте скорость передвижения в зависимости от нагрузки на двигатель, не допускайте перегрузок. Как только услышите, что обороты падают – уменьшите скорость резания.

И последнее. Обязательно соблюдайте правила техники безопасности, не работайте на неотрегулированном агрегате и с неисправными режущими инструментами.
